Tip produs	Încălzitor instantaneu de apă
Model	IWH850
Tensiune	220-240 V / 50 Hz
Consum de energie	3000-3600 W
Debit	2-2.5 L/min
Presiune de lucru	0.04-0.6 MPa
Dimensiuni produs (L x l x h)	22.5 x 6 x 37 cm
Dimensiuni cutie	45 x 8.5 x 25 cm
Greutate netă	1.2 kg
Greutate brută	1.6 kg
Afișaj	Afișaj LED temperatură
Furtun de duș inclus	Da (cu adaptor)
Orientare instalare	Orizontală
Opțiuni montare	Montare pe perete sau pe masă
Element de încălzire	Încălzitor prin imersie (trebuie complet scufundat)
Temperatură minimă de funcționare	Peste punctul de îngheț (0°C)
Caracteristici de siguranță	Priză cu împământare necesară; nu utilizați prelungitoare; oprire automată când apa se oprește
Instrucțiuni de curățare	Curățați regulatorul de aer și tubul de încălzire regulat; deconectați alimentarea înainte de curățare
Utilizare prevăzută	Doar în interior
Certificări	CE (implicit)

Întrebări frecvente - IWH850 N'oveen

Care este presiunea minimă a apei necesară pentru funcționarea IWH850?

Presiunea minimă de lucru este de 0,04 MPa. Dacă presiunea este mai mică, încălzitorul poate să nu pornească sau afișajul poate să nu se aprindă.

Pot folosi IWH850 cu un furtun de duș?

Da, modelul IWH850 include un furtun de duș cu adaptor. Pentru utilizare, trageți de adaptor (Figura 3 din manual) pentru a direcționa apa către mâner; împingeți pentru a opri.

Ce ar trebui să fac dacă temperatura apei este prea scăzută?

Dacă temperatura apei este prea scăzută, poate fi din cauza presiunii mari a apei sau a tensiunii scăzute. Reduceți debitul de apă și verificați tensiunea (ar trebui să fie 220-240V).

Cum curăț regulatorul de aer?

Deșurubați regulatorul de aer, clătiți-l sub apă de înaltă presiune. Dacă rămân resturi interne, utilizați un ac pentru a le îndepărta. Deconectați întotdeauna alimentarea înainte de curățare.

Este IWH850 potrivit pentru utilizare în exterior?

Nu, produsul este potrivit doar pentru utilizare în interior. Nu trebuie utilizat la temperaturi de îngheț, deoarece încălzitorul poate fi deteriorat.

Cum instalez IWH850?

Încălzitorul poate fi montat pe perete sau pe masă. Trebuie instalat orizontal pentru a asigura că elementul de încălzire este complet scufundat. Urmați instrucțiunile pas cu pas din manual.

Ce afișează afișajul LED?

Afișajul arată temperatura de încălzire a apei și starea de funcționare (încălzire sau nu). Notă: temperatura reală a apei poate diferi de cea afișată.

De ce încălzitorul oprește întrerupătorul?

Circuitul poate fi supraîncărcat. Asigurați-vă că încălzitorul este pe un circuit dedicat și nu împarte cu electrocasnice de putere mare. Contactați un electrician dacă problema persistă.

Cum curăț tubul de încălzire?

Deschideți capacul din dreapta, curățați ușor tubul cu o periță de dinți și clătiți cu apă. Nu uitați să deconectați alimentarea înainte de curățare.

Pot folosi un prelungitor?

Nu, nu utilizați prelungitoare. Încălzitorul trebuie conectat direct la o priză cu împământare, cu tensiunea corectă.

MANUAL DE UTILIZARE IWH850 N'oveen

Mulțumim pentru achiziționarea încălzitorul instant electric de apă N'OVEEN.

Înainte de utilizare, vă rugăm să citiți cu atenție aceste instrucțiuni și să le păstrați pentru referințe viitoare.

POLSKI....s.4

ENGLISH....p. 10

DEUTSCH....s. 16

ESPAÑOL....p.23

PORTUGUÊS....p.30

SLOVENČINA....s.36

ČEŠTINA......s.42

Utilizarea la temperaturi de îngheț * sau asamblarea incorectă poate duce la RISC în INCENDIU! Tine minte! Dispozitivul trebuie montat vertical și orizontal ** (în funcție de model)

* În timpul temperaturilor care permit înghețarea în cameră, în special în locurile sezoniere, cum ar fi casele de vară sau grădini, deconectați dispozitivul de la sursa de alimentare cu energie electrica. Dispozitivul nu poate funcționa la temperaturi de îngheț. ** Datorită încălzirii rapide a încălzitorului la o temperatură mai mare de 500 ° C, este foarte important să instalați dispozitivul în conformitate cu instrucțiunile (vertical și orizontal - în funcție de model), astfel încât încălzitorul să fie complet scufundat în apa curentă.

• Produsul este potrivit numai pentru uz în interiorul încăperilor.
• Când utilizati pentru prima dată, vă rugăm să scurgeți mai întâi apa, apoi conectați alimentarea cu energie electrică.
• Temperatura apei de ieşire trebuie să fie sub 60 de grade Celsius
• leşirea de apă din gâtul de scurgere nu trebuie conectată la niciun element de capăt suplimentar, alt robinet sau presetupă!
• Aeratorul trebuie curățat regulat, alimentarea electrică trebuie deconectată în timpul curățării, fiți foarte atenți.
• Pentru a evita pericolul, nu spălați bateria electrică sub apă curentă, folosiți doar o cârpă ușor umezită.
• Dacă dispozitivul este utilizat în încăperi în care apa poate îngheța periodic în instalație, acesta trebuie deconectat de la sursa de alimentare electrică, de fiecare dată.
• Asigurați-vă că încălzitorul este conectat la priză cu împământare, în caz contrar, nu utilizați acest dispozitiv. Nu utilizați prelungitoare pentru a conecta bateriei.
• Încălzitorul necesită o presiune de apă de 0,04MPa-0,6MPa.
• Setați butonul în zona apei reci pentru 5 secunde după fiecare utilizare pentru a evita opărirea mâinilor în cazul utilizării următoare, și acest lucru poate, de asemenea, prelungi efectiv durata de viață a elementului de încălzire.

- Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de personalul calificat sau de un centru de service specializat.

- Când utilizati încălzitorul electric, nu utilizati alte aparate electrice conectate la același circuit electric cu putere mare (de ex. aer condiționat, aragaz cu inductie, ceainic electric etc.). Priza nu trebuie conectată la alte terminale însărcinate puternic.

- Acest dispozitiv nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care sunt supravegheați sau au primit instrucțiuni cu privire la utilizarea dispozitivului de către o persoană responsabilă pentru siguranța acestora.

- Copiii trebuie supravegheati pentru a se asigura că nu se joacă cu dispozitivul.

Pregătire pentru montaj

Deoarece puterea bateriei este mare, trebuie să verificați siguranța. Sarcina maximă a siguranței trebuie să satisfacă curentul nominal al bateriei. Asigurați-vă că în baza prizei electrice se află firul de împământare.

Înainte de utilizare trebuie să verificați, dacă tensiunea reală corespunde tensiunii marcate pe baterie. Dacă nu sunteți sigur cu privire la acești parametri, contactați un electrician calificat pentru a verifica instalația electrică.

Metode de montaj

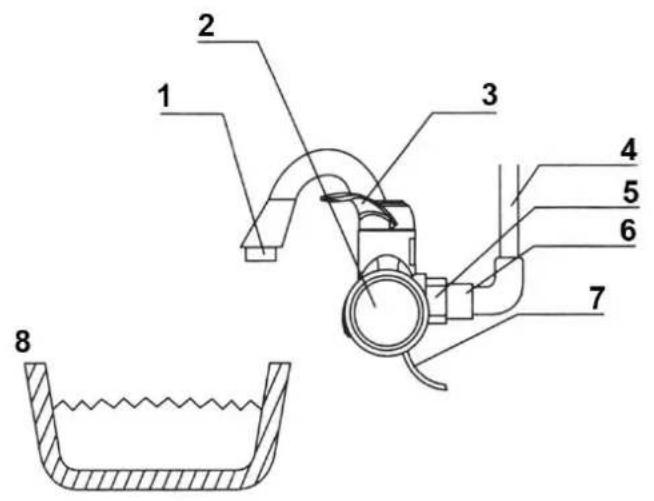

1. Metoda de montaj aplicat este prezentată în Figura 1:

1

3 Manetă reglare apă

4 Alimentare cu apă

5 Piuliță de conectare

6 Šuruburi de conectare

7 Cablu de alimentare

8 Chiuvetă

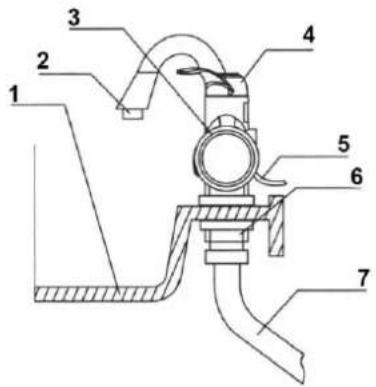

1. Metoda de montare în poziție verticală este prezentată în Figura 2:

2

4 Manetă reglare apă

5 Cablu de alimentare

6 Piuliță de coenctare

7 Furtun metallic, flexibil

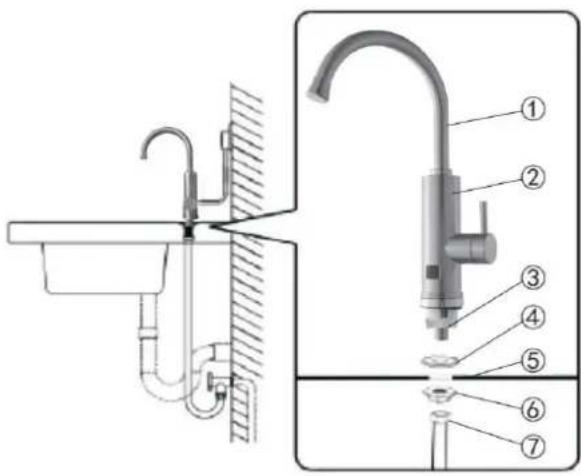

Model IWH850:

1. Robinet

2. Corp principal

3. Dop de evacuare inferior

4. Inel de cauciuc

5. Chiuvetă

6. Piuliță de siguranță

7. Alimentare cu apă

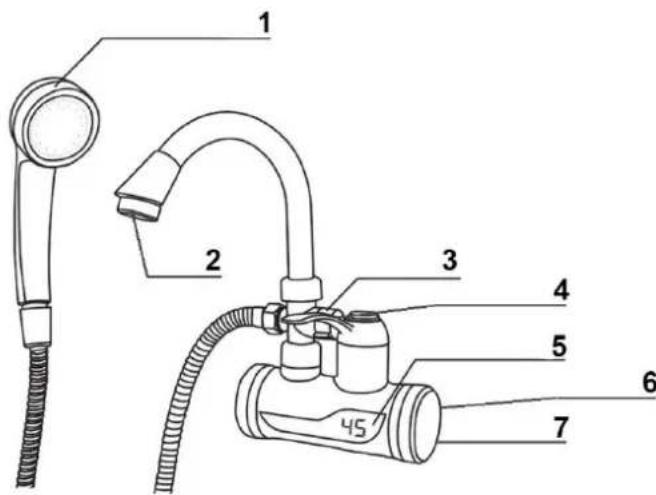

8. Modalitate de montaj a bateriei de duş cu pară Figura 3:

3

1 Pară duş

2 Aerator

3 Adaptor

4 Manetă reglare temperatură

5 Afişaj LED

6 Cablu de alimentare

7 Alimentare cu apă

Montajul bateriei pas cu pas:

1. Verificați dacă aveți supapă de siguranță în sistemul de apă, care ar trebui să fie amplasată în fața bateriei, dacă nu sunteti sigur, contactați service-ul sau o persoană cu autorizațiile corespunzătoare.
2. Dacă bateria necesită fixare (Fig. 2 și 3), montați-o așa cum se arată în imagine. Asigurați-vă că este forte bine fixată după montaj.
3. Verificati dacă toate conexiunile sunt bine strânse.
4. Rotiți mânerul de reglare și scurgeți apa, verificați dacă componentele nu prezintă scurgeri. Dacă nu există scurgeri, treceti la pasul următor - instalarea circuitului
5. Conectați încălzitorul la sursa de alimentare, fixați cablul pe perete cu o clemă pentru cablu (nu deteriorati linia de alimentare).
6. Rotiți mânerul de reglare către zona de apă fierbinte, afișajul digital va arăta temperatura - va începe încălzirea apei. Rotiți mânerul de reglare către zona cu apă rece, afișajul se stinge - apa nu este încălzită.
7. Dacă aveti nelămuriri, vă rugăm să contactati service-ul.

IMPORTANT!

Pentru a asigura nivelul corect al apei în camera, cu încălzitor, dispozitivul trebuie instalat orizontal.

1. Manetă reglare temperatură apă

Așa cum este arătat în imagine, maneta are un interval de rotație de 150°, zona de apă fierbinte este de 60°, zona de apă rece este de 60°, zona de mijloc de 30° înseamnă lipsă apă.

Robinetul funcționează prin încălzirea apei curgătoare, cu cât debitul de apă este mai mare, cu atât temperatura este mai scăzută. Este suficient să mutați ușor maneta în zona de apă fierbinte și robinetul se va deschide, apa curentă va fi încălzită.

2. Utilizarea apei prin para de duş

Pentru a utiliza bateria de duș, scoateți adaptorul Fig. 3, apa din baterie va fi îndreptată către para de duș, pentru a opri apa apăsați adaptorul.

3. Afişaj temperatură

Afişajul arată temperatura de încălzire a apei și starea de funcționare a bateriei - încălzire / lipsă încălzire. Temperatura apei în sine poate diferi de cea afişată pe afişaj. Mutarea manetei în zona de apă rece va dezactiva afişajul.

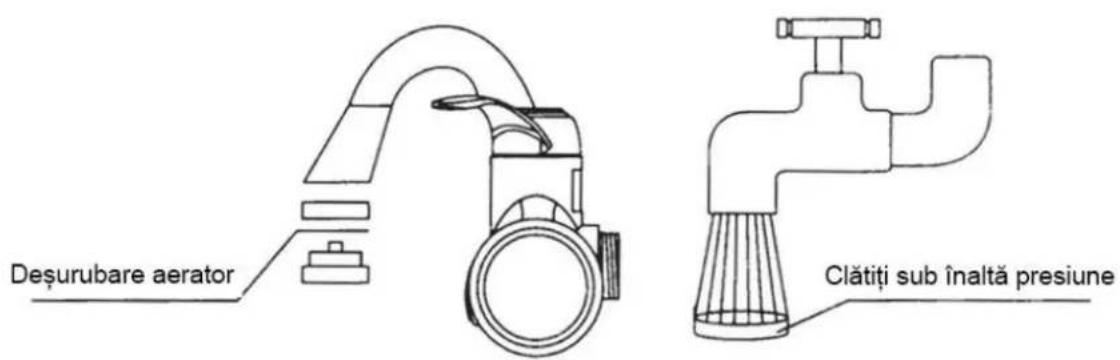

4. Curățarea aeratorului

Deşurubați aeratorul, clătiți-l cu apă sub înaltă presiune, dacă nu puteți curăța astfel interioarul aeratorului, folosiți un ac.

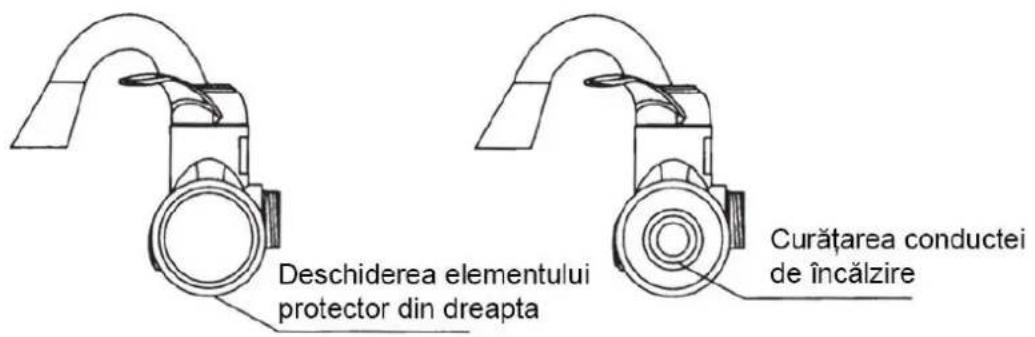

5. Curățarea conductei de încălzire

Deschideți elementul protector, spălați ușor tubul cu de ex. o periuță de dinți și apoi clătiți-l cu apă așa cum este arătat în figura de mai jos. Țineți minte că înainte de curățare, trebuie să deconectați bateria de la sursa de alimentare!

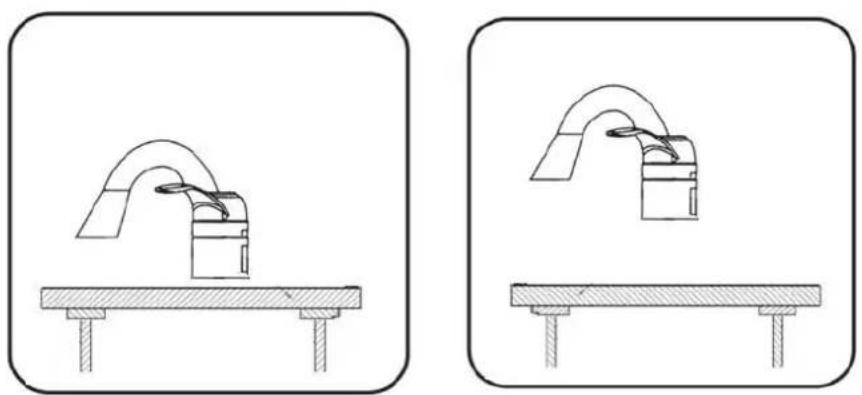

6. Acordati atenție poziției orizontale corecte a încălzitorului electric.

Bateria trebuie montată paralel cu blatul mesei, acest lucru se aplică atât modelelor cu montaj stativ, cât și modelelor cu montaj aplicat.

Problema	Cauza	Soluția
Apa nu se încălzește.	Lipsă alimentare sau presiunea apei este prea mică.	Verificați sursa de alimentare, presiunea minimă nu trebuie să fie mai mică de 0,04MPa.
Temperatura apei este prea scăzută.	Presiunea apei este prea mare sau tensiunea este prea mică.	Reduceți debitul de apă, verificați tensiunea.
Temperatura ridicată a apei, presiunea scăzută a apei la scurgere.	Blocarea orificiului de intrare sau presiunea scăzută a apei.	Verificați și îndepărtați murdăria de pe filtrul de admisie, dacă problema persistă, atunci presiunea apei este prea mică.
Nu funcționează afișajul temperaturii.	Presiunea apei este prea scăzută, defectarea circuitului sau bateria este defectă.	Setați presiunea corectă a apei, verificați circuitul, contactați service-ul.
În timpul încălzirii, siguranța curentului se întrerupe	Este supraîncărcat circuitul electric la care este conectat încălzitorul	Contactați un electrician.
