MANUAL DE UTILIZARE LX835 LANDXCAPE

1. Securitatea produsului

1.1 Instrucțiuni generale și suplimentare de siguranță

AVERTISMENT: Citiți toate avertismentele de siguranță și toate instructiunile. În caz de

nerespectare a avertismentelor și instructiunilor, există riscul electrocutării, izbucnirii incendiilor și/sau al accidentării grave.

Citiți cu atenție instrucțiunile pentru utilizarea în siguranță a mașinii.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

• Acest echipament nu trebuie utilizat de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse sau care nu au experienta și cunoștințele necesare, cu excepția cazului când sunt supravegheate sau au fost instruite în ceea ce privește utilizarea echipamentului de către o persoană răspunzătoare de siguranța lor.
• Supravegheați copiii pentru a vă asigura că nu se joacă cu echipamentul.
• Bateria acestui dispozitiv poate fi înlocuită numai de personal calificat.

AVERTIZARE: Pentru a încărca bateria, utilizați numai unitatea de alimentare detașabilă care vine cu dispozitivul.

IMPORTANT

CITIȚI CU ATENȚIE ÎNAINTE DE UTILIZARE PĂSTRAȚI PENTRU CONSULTĂRI ULTERIOARE

Practici de utilizare în siguranță Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați-vă cu comenzile și cu utilizarea corectă a echipamentului;
b) Nu permiteți niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucțiuni să utilizeze mașina de tuns iarba. Reglementările locale pot restricționa vârsta operatorului;
c) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care implică alte persoane sau proprietatea acestora.

Pregătirea

a) Asigurați instalarea corectă a sarmei de delimitare conform instructiunilor de folosire.
b) Verificați regulat sectorul în care este utilizată scula de grădină și îndepăratați pietrele, bețele, sarmele

cat și alte corpuri străine.

c) Verificați regulat scula de grădină pentru a vă asigura că, cuțitele, șuruburile de cuțite și dispozitivul de tăiere nu sunt uzate sau deteriorate. Inlocuiti cuțitele și șuruburile de cuțite uzate ca set complet pentru a evita dezechilibrele.
d) Aveți grijă la utilizarea mașinilor cu mai multe lame, deoarece rotirea unei lame poate cauza rotirea celorlalte.
e) AVERTISMENT! Este interzisă utilizarea robotul de tuns iarbă dacă apărătoarea nu este fixată la locul ei.

Functionarea

1. Generalități

a) Nu folositi în niciun caz scula de grădină cu apărătoare de protecție deteriorate sau fără echipamente de siguranță, de exemplu: fără deflectoare montate;
b) Nu tîneți mâinile și picioarele în apropierea sau sub piesele care se rotesc. Mențineți întotdeauna neobturat orificiul de golire;
c) Nu ridicati respectiv nu transportați scula electrică de grădină cu motorul pornit.

d) Activati dispozitivul de oprire a robotului:

• înainte de a îndepărta blocajele;
• atunci când verificați, curățați sau lucrați la scula electrică de grădină,
  e) Se interzice modificarea designului original al robotului de tuns iarba. Toate modificările efectuate se vor face pe propria răspundere.
  f) Porniți robotul de tuns iarba conform acestor instrucțiuni. Înainte de a apăsa butonul Power (Pornit), asigurați-vă că mâinile și picioarele dvs. se află la o distanță sigură de lamele rotative. Nu așezați niciodată mâinile și picioarele sub mașina de tuns iarba.
  g) Nu ridicati niciodată robotul de tuns iarba și nu-l transportați niciodată cu butonul Power activat.
  h) Nu permiteți utilizarea robotului de tuns iarba niciunei persoane neinstruite vizavi de funcționarea și comportamentul acestuia.
  i) Nu așezați nimic pe partea superioară a robotului sau pe baza lui de reîncărcare.
  j) Nu permiteți ca robotul de tuns iarba să fie utilizat cu discul lamelor sau cu carcasa defectă. Mașina nu trebuie utilizată cu lame, șuruburi, piulițe sau cabluri defecte.
  k) Opriti întotdeauna robotul de tuns iarba dacă nu

intentionați să-I utilizati. Robotul de tuns iarba poate fi pornit numai după apăsarea butonul Power și după introducerea codului PIN corect.

I) Nu așezatii mâinile sau picioarele în apropierea sau sub piesele rotative. Nu țineți niciodată mâinile sau picioarele în apropierea mașinii sau sub mașină atunci când aceasta este în funcțiune.
m) Evitați utilizarea mașinii și a perifericelor sale în condiții meteo potrivnice, mai ales atunci când există riscul unor fulgere.
n) Nu atingeți părțile componente în mișcare care vă pot accidenta înainte de oprirea lor completă.
o) Pentru mașini folosite în locuri publice, semnele de avertizare ar trebui să fie puse în jurul locului de muncă de lângă mașină. Vor arăta substanțele cu următorul text:

Atenție! Mașină de tuns iarba automată! Stați de parte de mașină! Supervizați copiii!

2. Completări valabile în cazul în care mașina funcționează automat

a) Nu lăsați nesupravegheată mașina dacă aceasta lucrează în apropierea animalelor de companie, a copiilor sau a adulților neavizați.

Întreținerea și depozitarea

AVERTISMENT! Dacă robotul urmează să fie răsturnat, alimentarea lui trebuie întreruptă prin apăsarea butonului Power.

Butonul Power trebuie apăsat și trebuie întreruptă alimentară electrică a mașinii înainte de toate intervențiile efectuate sub mașină, cum ar fi curătarea ei sau înlocuirea lamelor.

a) Mențineți toate piulițele, bolțurile și șuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcționare;
b) Inspectați robotul în fiecare săptămână și, pentru siguranța exploatații, înlocuiti toate părțile învechite sau deteriorate;
c) Verificați mai ales starea lamelor și a discului de fixare a lamelor. Dacă este necesară înlocuirea lamelor, înlocuiti și şuruburile lor de fixare, pentru a păstra echilibrul părților rotative.
d) Asigurați-vă că piesele de schimb folosite la înlocuirea celor vechi sunt originale și de tipul prescris;
e) Asigurați-vă că reîncărcarea accumulatorului va fi efectuată cu încărcătorul recomandat de către fabricant. Utilizarea incorectă a încărcătorului poate duce la electrocutare, supraîncălzire sau scurgerea

unui lichid coroziv din accumulator;

f) În cazul scurgerii electrolitului și intrarea în contact cu acesta, clătiți partea respectivă cu apă sau cu agent de neutralizare, iar dacă a intrat în contact cu ochii dvs., adresați-vă medicului;
g) Repararea maşinii trebuie efectuată cu respectarea strictă a instrucțiunilor fabricantului.

Recomandare

Conectați maçina și/sau perifericele ei la un circuit de alimentare electrică care este protejat de un întrerupător acționat de curentul rezidual (RCD), cu o intensitate a curentului de declanșare care nu depășește 30 mA.

Riscuri reziduale

Pentru a evita leziunile corporale, purtați mănuși de protectie speciale la schimbarea lamelor.

Transportul maşinii

Transportul robotului de tuns iarba pe distanțe lungi trebuie efectuată în ambalajul lui original.

Mutarea în siguranță a mașinii în cadrul perimetrului de lucru:

a) Apăsați butonul STOP pentru a opri robotul de tuns iarba.
La prima pornire a robotului de tuns iarba, selectați un cod PIN alcătuit din patru cifre.
b) Opriti întotdeauna robotul dacă intenționați să-l mutați într-un alt loc.
c) Mutati robotul prin apucarea mânerului aflat în față, sub mașină. Transportați robotul ținând discul lamelor departe de corpul dvs.

Cereri expunere RF

Pentrua satisface cererile expunerii, o distanță de separație de 200mm sau mai mult trebuie să fie între acest dispozitiv și persoane în timpul operării acestui dispozitiv.

Pentru a asigura conformitatea, operațiunile la o distanță mai aproape de nu este recomandată.

Antena folosită pentru acest transmitător nu trebuie să fie localizată în conjuctura cu orice altă antenă sau transmitător.

Avertismente de siguranță pentru acumulator a) Nu demontați, deschideți sau rupeți celulele sau acumulatorul.

b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau

într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul nu este utilizat, țineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneti accumulatorul la şocuri mecanice.
e) în cazul scurgerii accumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.
f) Consultați medicul imediat dacă ați înghișit o celulă sau un accumulator.
g) Mentineți acumulatorul curat și uscat.
h) Reîncărcați folosind doar încărcătorul specificat de Landxcape™. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament.
i) Nu utilizati acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.
j) Nu lăsați accumulatorul la îndemâna copiilor.
k) Păstrați documentația originală a produsului pentru consultări ulterioare.
D Depuneți accumulatorul la deșeuri în mod corespunzător.
m) Nu amestecati baterii de diferite capacităti, capacităti, dimensiuni sau tipuri de aparate în aparat.

1.2 Informatii referitoare la robotul Landxcape™

AVERTISMENT – robotul de tuns iarba poate deveni o unealtă periculoasă dacă este utilizat într-un mod greșit.

Citiți instrucțiunile de folosire inainte de a pune în funcțiune scula de grădină.

AVERTISMENT - mentineți o distanță sigură față de scula de grădină cât timp aceasta lucrează.

AVERTISMENT - inainte de a executa lucrări la scula de grădină sau de a o ridica, acționați dispozitivul de deconectare al acesteia.

AVERTISMENT – Nu folosiți scula de grădină ca mijloc de transport.

Nu ardeți

Dacă nu este manipulată corect, bateria poate intra în ciclul de apă, ceea ce poate provoca daune ecosistemului. Nu aruncați bateriile uzate ca deșeuri municipale nesortate.

Bateria Li-lon. Acest produs a fost marcat cu un simbol referitor la 'colectarea separată' a tuturor acumulatoarelor și a acestui accumulator. Acesta va fi ulterior reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Acumulatoarele de baterii pot fi periculoase pentru mediu și pentru sănătatea umană pentru că conțin substanțe periculoase.

Nu spălați mașina cu aparate de spălat cu apă sub presiune!

Aparat electric de clasa a III-a

Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

Citiți manualul de utilizare

Unitate de alimentare detaşabilă

2. Listă de componente

1. BANDĂ DE REÎNCĂRCARE

2. BUTONUL STOP (OPRIT)

3. MÂNER DE REGLARE A ÎNĂLTIMII DE TĂIERE

4. SENZORI DE PLOAIE

5. ROATA DE ANTRENARE DIN SPATE

6. LAMĂ DE TĂIERE

7. ROATA DIN FATĂ

8. PORT USB

9. ACUMULATOR *

10. DISCUL ROTATIV AL LAMELOR

11. MÂNER DE MANIPULARE

12. BUTONUL ON/OFF (PORNIT/OPRIT)

13. BUTON ACASĂ

14. BUTON

15. BUTON PORNIRE

16. AFIŞAJ

17. GRĂMADĂ DE ÎNCĂRCARE

18. BAZĂ DE REÎNCĂRCARE

19. PINI DE CONTACT

20. ADAPTOR DE RETEA

21. PRIPOANE DE FIXARE A SÂRMEI

22. SÂRMA DE DELIMITARE

23. ŞURUBURILE DE FIXARE A BAZEI DE REÎNCĂRCARE

24. RULETA DE MĂSURARE A DISTANTEI PENTRU SĂRMA DE DELIMITARE

25. CHEIE HEXAGONALĂ

26. CONECTOR

*Nu toate accesoriiile ilustrate sau descrise sunt incluse în pachetul de livrare standard.

Folosirea intenționată

Produsul de grădină este destinat pentru folosire domestică. Este făcut pentru a tăia des, menținând un gazon sănătos și mai bun decât înainte. Depinzând de mărimea gazonului, amenjarea poate fi programată pentru operare în orice moment sau frecvență. Este imposibil să se sape, măture sau curete zăpada.

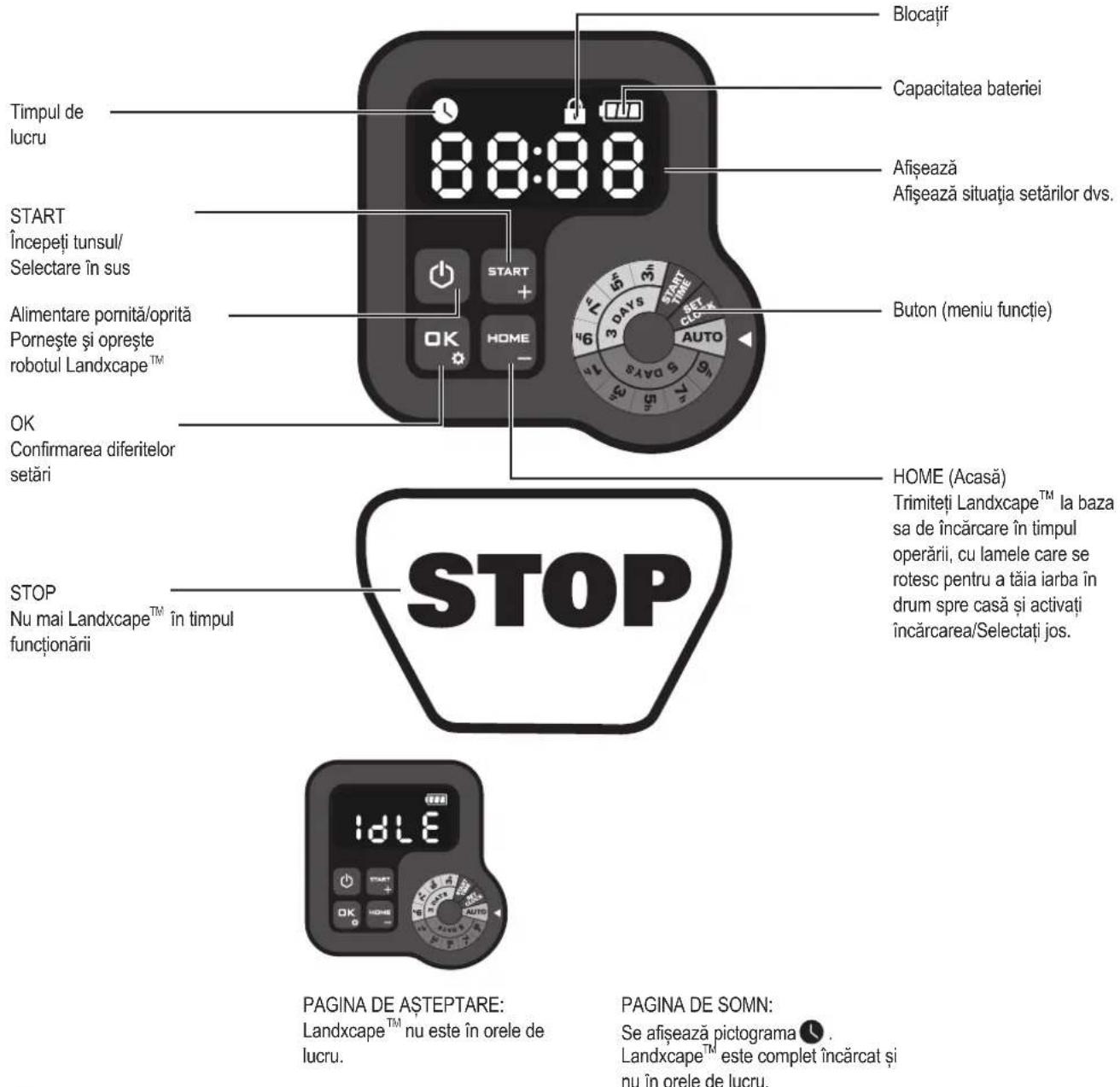

3. Panou Control

Timpul de lucru 88:88 Blocatif Capacitatea bateriei Afisează Afisează situația setărilor dvs. START Începeți tunsul/ Selectare în sus Alimentare pornită/oprită Pornește și oprește robotul Landxcape™ OK Confirmarea diferitelor setări Stop Nu mai Landxcape™ în timpul funcționării HOME (Acasă) Trimiteți Landxcape™ la baza sa de încărcare în timpul operării, cu lamele care se rotesc pentru a tăia iarba în drum spre casă și activați încărcarea/Selectați jos. PAGINA DE AŞTEPTARE: Landxcape™ nu este în orele de lucru. PAGINA DE SOMN: Se afisează pictograma 📣. Landxcape™ este complet încărcat și nu în orele de lucru.

Pornire

1) După instalarea cablului de delimitare, se poate porni folosind Landxcape ^TM (Vă rugăm să verificați Ghidul de Instalare pentru instalarea cablului de delimitare).
2) Apăsați până când Landxcape™ se pornește. Pentru prima utilizare, introducți PIN-ul implicit 0000 prin apăsare patru ori atunci când numărul 0 clipește. (Codul PIN poate fi schimbat, vă rugăm să verificați la "4.3 Setări") NOTĂ: Landxcape™ se va opri dacă nu mai primește nici o introducere în 30 de seucde după ce este oprit. Dacă introducți PIN incorect de trei ori, Landxcape™ va porni alarma "di-di" după care se va opri.
3) Apăsati START + OK lupă care tăieți iarba.
4) Apăsați , apoi pentru a face ca Landxcape ™ să se deplaseze spre baza de încărcare, cu lamele care se rotesc pentru a tăia iarba în drum spre casă.
Landxcape™ va funcționa încontinuu până când atinge nivelul de energie baterie scăzut după care se va reveni la baza de încărcare. Odată ce încărcarea este completă, Landxcape™ va începe automat să taie iarba sua va sta în baza de încărcare conform programului de tăiere.
NOTĂ: Atunci când Landxcape™ se pomește, toate luminal ede pe afișaj vor fi illuminate și după aceea oprite. Verificați dacă este o lumină stricată. Este recomandat ca să se protejeze afișajul cu mâna atunci când lumina de afară este prea puternică.

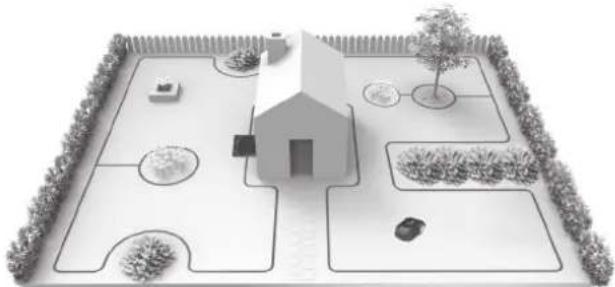

4. Prezentarea robotului dvs. Landxcape™

Dorim să vă felicităm pentru această nouă achiziție, respectiv pentru achiziționarea robotului Landxcape™, cu ajutorul căruia intrați în lumea lipsită de probleme a tunderii automate a gazonului. În cele ce urmează, vom încerca să vă ajutăm să înțelegeti mai bine “gândirea” robotului dvs. Landxcape™.

4.1 De unde stie robotul meu Landxcape™ ce trebuie să tundă?

Robotul Landxcape™ își alege direcția de deplasare în mod aleatoriu. Acesta se asigură că tot gazonul dvs. este tuns la aceeași înălțime, fără să lase în urmă urme neatrăgătoare de gazon netuns (Vezi fig. A).

4.2 De unde stie robotul meu Landxcape™ calea pe care trebuie s-o parcurgă?

Robotul dvs. Landxcape™ este capabil să rezolve sarcina trasată într-un mod complet autonom. Acesta știe când a sosit momentul în care să se îndrepte către baza de reîncărcare a accumulatorului, acesta poate detecta picăturile de ploaie și se poate opri automat dacă sesizează o problemă, și se oprește automat și dă cu spatele sau se întoarce din drum dacă se lovește de ceva care-i blochează calea aleasă inițial. Robotul Landxcape™ va opri automat și discul de rotire a lamelor dacă sesizează că a mașina fost ridicată de la sol, prevenind astfel un accident cauzat de lame.

A. Găsirea bazei de reîncărcare

Dacă robotul dvs. Landxcape™ trebuie să-și reîncarce accumulatorul, acesta se va opri din lucru și va urma sârma de delimitare a perimetrului în direcția inversă mersului acelor de ceasornic, pentru a se reîntoarce la baza de reîncărcare a accumulatorului.

B. Senzori de ploaie

Robotul Landxcape™ este dotat cu senzori de ploaie care vor detecta primii stropi de ploaie și vor genera o comandă care va avea ca prim efect oprirea lucrului de către robotul Landxcape™, urmat de reîntoarcerea la baza de reîncărcare de-a lungul sărmei de delimitare (vezi fig. B). Robotul Landxcape™ se poate programa și astfel încât să pornească cu întârziere, având o funcție de temporizare în cazul ploii. Durata de temporizare implicită a robotului Landxcape™ este de 180 de minute. Dacă senzorii de ploaie sunt umezi, robotul Landxcape™ se reîntoarce la baza lui de reîncărcare/andocare. Atunci când senzorii de ploaie sunt uscați. Landxcape™ va începe numărătoare inversă a timpului dacă vreți să iești din întârzierea ploaie, senzorul zonei uscate, și va face un ciclu de energie prin operare a cheii pronit/oprit. După ce ciclul de energie a fost făcut, se poate opera din nou.

C. Detectarea sârmei de delimitare a perimetrului

Robotul Landxcape™ respectă întotdeauna granița trasată prin intermediul sărmei de delimitare a perimetrului. În acest scop acesta folosește doi senzori frontali care detectează apropierea de sărmă (vezi fig. C).

D. Pornirea și oprirea mașinii în timpul lucrului (vezi fig. D, E1 și E2)

Pentru a începe tăierea ierbii, apăsați butonul pornit/oprit și introduceți codul PIN. Apăsați upă care apăsați . șă doriți să lansați comanda de oprire a lucrului pentru robotul Landxcape™, apăsați pur și simplu butonul STOP din partea de sus a mașinii.

Dacă robotul dvs. Landxcape™ detectează o anomalie, acesta va afișa un 9. mesaj de eroare pe afișaj. Dacă nu există nicio comandă din partea utilizatorului în decurs de 20 de minute, mașina se va opri automat. Haideți să repetăm:

• Apăsați START + , după care apăsați OK
• Din acest moment robotul Landxcape ^TM începe să tundă iarba!

4.3 Setări

Înainte de a porni Landxcape™ pentru prima dată, ar trebui să folosiți o mașină de tuns iarba obișnuită sau un tundător pentru a tăia iarba la o înălțime de 6 cm sau mai mică și apoi setați înălțimea de tăiere a Landxcape™ la setarea maximă (6 cm) pentru prima tundere. Și puteți seta manual programul rotind butonul.

NOTÄ: Atunci când setați manual programul, Dacă Landxcape™ nu primește nicio intrare de la utilizator în câteva secunde, va intra pe pagina de așteptare.

8:8:88 START + HOME - AUTO

Doar ca referinta

După cum se arată în figura de mai sus, puteți roti butonul în sensul acelor de ceasornic și în sens invers acelor de ceasornic. Retineți săgeata din partea dreaptă a butonului, care indică funcția care trebuie selectată.

[1] Schimbarea codului PIN

Pentru a schimba codul PIN, apăsați ambele butoane în același timp pentru 5 secunde. Pictograma clipește și defilează “Old Pin”. După aceea, prima cifră va clipi, utilizează pentru a introduce codul PIN vechi, apoi apăsați pentru a confirma. Următoarea cifră clipește. Utilizați aceeași metodă pentru a completa alte numere. Apoi, “P in!” derulează, prima cifră clipește, apoi utilizați sau pentru a selecta numărul dorit, apoi apăsați pentru a confirma. Numărul următor va clipi. Folosiți aceeași metodă pentru a completa alte numere. De exemplu, noul cod PIN este setat a fi 0326. După aceea, “P in2” va clipi și primul număr va clipi din nou. Folosiți aceeași metodă pentru a introduce nou cod PIN pe care îl setați acum (în acest exemplu, 0320 “P va eclippe eclan. Codul PIN a fost schimbat cu succes.

Doar ca referinta

(2) Setați anul, data și timpul

Setarea anului, datei și orei sunt obligatori pentru a fi setate. Dacă nu vedeti aceste două obiecte, vă va influența timpul setat în următoarele secțiuni. Aceste obiecte sunt setate în ordinea anului, datei și timpului. Pentru setarea anului, țineți apăsat pentru 3 secudne până cînd icoana numărul vor clipi pe afișaj, spre exemplu,20 21. Folositi cu selectați anul pe care îl dorii. După care apăsați pentru confirmare pentru a termina setările anului.

Doar ca referinta

Între timp, icoana 📊 va clipi din nou și un număr va fi afișat pentru a indica data, spre exemplu, 09.29, înseamnă 29 Spetembrie Atunci când 09 clipește, folosiiți ATART sau HHSIE selectați numărul și apăsați OK pentru confirmare. După care 29 va clipi. Folosiiți aceeași metodă pentru a selecta timpul și apăsați OK pentru confirmare a terminării setării datei.

09:29 START + HOME - 6 P DAY 5 TIME 4 TIME 3 TIME 2 TIME 1 TIME 0 TIME SET CLOCK OUTD

Doar ca referinta

Între timp, icoana 📣 va clipi și timpul va fi afișat, spre exemplu:408. Atunci când! clipește, folositi 📋 seloți numărul și apăsați OK pentru confirmare. După care 🌘 clipi, folositi aceeași metodă, pentru a selecta numărul și apăsați OK pentru confirmare. Acum timpul este complet setat și Landxcape™ va itra pe pafgina de așteptare.

14:08 START OK HOME TIME START

Doar ca referinta

IDLE START + OK HOME - 3.5V 4.0V 1.5V 2.0V 3.5V 4.0V 1.5V 2.0V 3.5V 4.0V

Pagina de așteptare

(3) Setati ora de începere

Timpul de pornire implicit al maşinii de tuns iarba este 09:00, care poate fi schimbat în orice moment prin rotirea butonului la START. După selectarea orei de început, afișajul va afișa ora de pornire implicită (09:00). Pictograma și numărul clipesc pe afișaj. Când 09 clipește, folosiți sau HARE pentru a selecta numărul, apoi apăsați întru a confirma. Apoi 00 va clipi, utilizați aceeași metodă pentru a selecta numărul, apoi apăsați OK pentru a confirma. Acum că este setată ora de început, Landxcape ^TM va intra pe pagina de așteptare. De exemplu, folosind metoda de mai sus pentru a seta ora de începere la 10:30, Landxcape ^TM va începe tăierea la 10:30.

09:00 START + OK HOME - 3.4V 2.5V 1.5V 0.5V 0.2V 0.1V 0.05V 0.01V 0.005V 0.001V 0.0005V 0.0001V 0.00005V 0.00001V 0.000005V 0.000001V 0.0000005V

Doar ca referinta

IDLE START OK HOME

Pagina de așteptare

(4) Elaborati programul de lucru

Optiunea 1. Automat (program de lucru recomandat pe baza setărilor regionale)

Rotiti butonul câtre AUTO. De exemplu, domiarul va clipi. Utilizați sau pentru a selecta zona de gazon dorita, apoi apăsați pentru a confirma.

R800 START + OK HOME - AUTO

Doar ca referinta

Următorul tabel listează orele de lucru implicite ale Landxcape™:

Programa

Zonă (m2)	Duminică	Luni Marti		Miercuri	Joi	Vineri Sâmbătă
50 /	Muncă*	/	Muncă* /
100	/	Muncă*	/	Muncă	/	Muncă*	/
150	/	Muncă*	/	Muncă	/	Muncă*	/

200~800**

/ Muncă* Muncă Muncă Muncă

Muncă*

/

* Tăierea firului se va face la prima tundere a zilei.
** În acest caz, programul de lucru este diferit de luni până vineri. Depinde de zona pe care ați setat-o.

Optiunea 2. Setați manual programul de lucru

Puteți regla cu ușurință timpul de lucru rotind butonul. Rotiți butonul pentru a selecta timpul de lucru dorit. De exemplu, “3d3h”, ceea ce înseamnă că Landxcape™ dvs. va funcționa în 3 zile (luni, miercuri și vineri), cu o durată de 3 ore pe zi.

Notă: Păstrați timpul de lucru setat pe buton, iar Landxcape ™ dvs. va funcționa ciclic pe baza acestuia.

De exemplu, dacă ora de începere este setată la 10 dimineața și ora de lucru este setată la 3d3h, Landxcape ^TM va tăia ciclic de la 10 dimineața până la ora 13 luni, miercuri și vineri. Dacă porniți Landxcape ^TM la ora 14:00 marti, Landxcape ^TM va fi tăiat doar o singură dată.

Următoarele două tabele sunt informații detaliate:

MASA 1

Orarul de 3 zile
Timp/pe zi	Duminică	Luni Marti		Miercuri	Joi Vir	Ieri Sâmbătă
3 h /		muncă*	/ muncă /			muncă*	/
5 h /		muncă*	/ muncă /			muncă*	/
7 h /		muncă*	/ muncă /			muncă*	/
9 h /		muncă*	/ muncă /			muncă*	/

3:3h START + HOME - 3 d4s 3 d5s 3s 16 20 24 28 32 36 39 42 45 48 52 56 60 64 68 72 76 80 84 88 92 96 100

Doar ca referinta

MASA 2

Orarul de 5 zile
Timp/pe zi	Duminică	Luni	Marți	Miercuri	Joi Vineri	Sâmbătă
1 h	/	muncă*	muncă	muncă	muncă	muncă*	/
3 h	/	muncă*	muncă	muncă	muncă	muncă*	/
5 h	/	muncă*	muncă	muncă	muncă	muncă*	/
7 h	/	muncă*	muncă	muncă	muncă	muncă*	/
9 h	/	muncă*	muncă	muncă	muncă	muncă*	/

* Tăierea firului se va face la prima tundere a zilei.

5d3h START + OK - OUT 400 300 200 100 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

Doar ca referinta

Notă: în procesul de funcționare în conformitate cu programul de lucru, apăsați și OK pentru a forța Landxcape™ să pună capăt zilei de lucru.

4.4 Cât de eficient tunde iarba robotul meu Landxcape™?

Duratele de lucru diferă pentru fiecare tip de gazon deoarece depind de factorii menționați în prealabil. Reglați treptat durata alocată tunderii zilnice a gazonului cu robotul dvs. Landxcape™, repetând asta zilnic, până când ajungeti la cea mai potrivită setare.

Robotul dvs. Landxcape™ poate să tundă iarba de pe suprafețe cu mărimi diferite, dar acest fapt depinde de mai mulți factori, cum ar fi:

• Speciile de iarbă plantate pe gazonul dvs. și viteza lor de creștere
• Gradul de ascutire a lamelor tăietoare
• Umiditatea
  • Temperatura ambientală
• Numărul obstacolelor aflate pe gazonul dvs.

Spre deosebire de majoritatea celorlalte mașini de tuns iarba, Landxcape™ folosește un sistem lateral de încărcare, care este capabil să taie cât mai mult iarba din jur. Orificiile de pe fundul bazei de încărcare permit ierbii să crească prin bază pentru a ajuta la deghizarea acesteia și a crea un aspect elegant.

Înălțimea de tăiere Landxcape™s poate fi reglată. Înainte de a începe Landxcape™ pentru prima dată, ar trebui să tăiați iarba la o înălțime nu mai mare de 9cm cu mașina manuală. După care, setați înălțimea de tăiere a LandxcapeTMla setări maxime (6cm) pentru prima tîiere. (vezi fig. F). Robotul dvs. Landxcape™ lucrează cel mai bine pe vreme uscată. Atâta timp cât gazonul este robust, Landxcape™ poate funcționa în zilele ploioase. Verificați și curătați mașina de tuns iarba în mod regulat. Robotului dvs. Landxcape™ nu-l plac deloc furtunile cu fulgere. Dacă în timpul lucrului începe o furtună cu fulgere, protejați robotul dvs. Landxcape™ prin decuplarea bazei de reîncărcare și prin deconectarea sârmei de delimitare a perimetrului, asigurându-vă și de faptul că nu este posibilă reîncărcarea robotului.

Robotului dvs. Landxcape™ nu-l plac deloc furtunile cu fulgere. Dacă în timpul lucrului începe o furtună cu fulgere, protejați robotul dvs. Landxcape™ prin decuplarea bazei de reîncărcare și prin deconectarea sărmei de delimitare a perimetrului, asigurându-vă și de faptul că nu este posibilă reîncărcarea robotului.

• Nu lăsați niciodată robotul Landxcape ™ să ruleze pe pietriș.
• Îndepăratați obstacolele pe care robotul se poate cățăra sau preveniți accesul acestuia spre acestea dacă aceste obstacole pot deteriora discul rotativ al lamelor de tăiere.
• Îndepăratați toate deșeurile și obiectele străine aflate pe gazonul dvs.

5. Noțiuni de bază referitoare la sârma de delimitare a perimetrului 5.1 Priponirea sârmei de delimitare a perimetrului

Utilizați ruleta furnizată pentru a măsura distanța corectă de la granița gazonului dvs. (mai mare de 26 de cm). Aceasta este o distanță recomandată. Utilizați ruleta pentru a asigura o instalare corectă a sârmei.

Dacă și vecinul dvs. utilizează un robot Landscape™, atunci trebuie să păstrați o distanță de cel puțin 1 m dintre sârma dvs. de delimitare a perimetrului și cea a vecinului.

Sârma de delimitare a perimetrului trebuie să indice exact suprafața de teren gazonat de pe care se dorește să se tundă

iarba. Robotul dvs. Landxcape™ devine confuz dacă sârma de delimitare a perimetrului conține curburi și încolăciri suplimentare care nu fac parte din aria pe care trebuie s-o tundă (vezi fig. G). Dacă există un surplus de sărmă după stabilirea granitelor ariei de lucru, tăiați sărma în exces și stocați-o într-o locație separată. Aveți grijă totuși să păstrați lungimea necesară conectării la baza de reîncărcare, pentru a putea fi conectată și la aceasta și pentru a putea rămâne îngropată în continuare.

5.2 Îngroparera sârmei de delimitare a perimetrului

Dacă doriți să îngropați sârma de delimitare, atunci trebuie să țineți cont de faptul că sârma de delimitare să fie priponită prima dată pe gazon. Dacă ați finalizat instalarea sărmei de delimitare a perimetrului, se recomandă lansarea unei comenzi către robotul Landxcape™, comandă prin care acesta va urma aliniamentul sărmei de delimitare. Această comandă poate fi lansată prin apăsarea butonului OK Istfel robotul Landxcape™ se va obișnui mai ușor cu noul său mediu de lucru și va putea conlucra mai bine cu baza lui de reîncărcare deja înainte de îngroparea sărmei.

După ce ați urmărit modul în care robotul Landxcape™ și-a căutat baza de reîncărcare, la nevoie puteți face niște mici ajustări ale rutei sărmei de delimitare, pentru a elimina orice problemă de urmărire a acesteia de către robot atunci când se află în căutarea bazei de reîncărcare a accumulatorului.

5.3 Îmbinarea sârmei de delimitare

Dacă doriți să prelungiți și să îmbinați sârma de delimitare, utilizați conectorul recomandat. Acest conector rezistă la apă și oferă o conexiune optimă a firelor.

Introduceți capetele sărmei în două din cele trei orificii ale conectorului. Firele trebuie introduse astfel încât capătul lor să devină vizibil și în partea cealaltă a conectorului (vezi fig. H). Strângeți conectorul cu ajutorul unui clește de prindere (vezi fig. I1 și I2).

AVERTISMENT! Pentru o conectare sigură nu se recomandă îmbinarea capetelor cu bandă izolatoare sau prinderea lor cu şurub într-un bloc de terminale. După o anumită perioadă de timp circuitul se poate întrerupe din cauza umidității solului, care oxidează sârma/conductorul.

6. Actualizarea software-ului

Soft-ul poate fi actualizat atunci când apare o nouă versiune. Ultima versiune a software-ului poate fi descărcat de pe site-ul nostru: www.landxcape-robotics.com.

Actualizare prin USB. Vezi mai jos instrucțiunile de descărcare și instalare: (1) Localizați ultima versiune soft la: www.landxcape-robotics.com.

Salvați fișierul pentru a goli FAT32 formatat pe USB (Memorie USB)
Ștergeți orice alt fișier de pe drive și verificați formatarea. Dacă drive-ul nu este formatat în FAT32 vă rugăm reformatați drive-ul.
NOTĂ: actualizarea soft-ului este descărcată ca și arhivă. Trebuie să dez-arhivați sau extrageți pentru a putea continua.

(2) Puneti Landxcape ^TM pe o suprafață sigură. Apăsați pentru opri Landxcape ^TM .

(3) Inserați drive-ul USB (Memorie USB) în port. (A se vedea Fig. J1)

(4) Porniți Landxcape. Actualizarea va începe automat. Așteptați până când afișajul arată "USB" (a se vedea J2, J3), după care îndepăratați drive-ul USB (Memorie USB) și închideți capacul de protecție. Atunci când afișajul arată "0 - - -", actuzalizarea este completă și Landxcape™ va arăta pagina PIN.

Manualul utilizatorului aflat în cutia mașinii se bazează pe software-ul implicit utilizat la productția în masă. De aceea s-ar putea ca unele caracteristici/funcții ale versiunilor mai noi să nu apară în manualul furnizat. Dacă descoperiți setări care nu există în manual, vă rugăm să vizitați site-ul nostru: www.landxcape-robotics.com pentru a descărca ultima versiune a manualului.

7. Întreținere

Din când în când însă chiar și robotul dvs. Landxcape™ trebuie verificat. Robotul Landxcape™ "muncește din greu" și după o anumită perioadă de timp are nevoie de o curățare aprofundată și de înlocuirea pieselor uzate.

Opriti mașina înainte de a efectua orice service sau întreținere. În cele ce urmează vă prezentăm modul în care puteți avea grijă de robotul dvs. Landxcape™.

7.1 Păstrați-le ascuțite

AVERTISMENT: înainte de a trece la curățarea, reglarea sau la înlocuirea lamelor, opriți robotul dvs. și protejați-nile cu mănuși adecvate de protectie.

AVERTISMENT: La montarea lamelor noi, aveți grijă să le înlocuiti pe TOATE. Fixați lamele cu șuruburi noi, pentru că sunt importante pentru fixarea perfectă a lamei. Efectarea acestei instrucțiuni poate duce la leziuni corporale

Robotul Landxcape™ tunde iarba într-un mod diferit de alte mașini de tuns iarba. Lamele sale de tăiere sunt la fel ascuțite pe ambele muchii ca și lamele de ras și se rotesc în ambele direcții pentru a maximiza capacitatea de tăiere (vezi fig. K). Fiecare lamă a robotului dvs. Landxcape™ are două muchii de tăiere. În funcție de frecvența programată de tundere a ierbii, lamele de tăiere trebuie rotite periodic pentru a obține o nouă muchie tăietoare. Dacă robotul dvs. Landxcape™ a fost programat ca să tundă iarba în fiecare zi, atunci lamele de tăiere trebuie rotite lunar pentru a obține rezultate maxime. Dacă iarba va fi tunsă în fiecare zi, fiecare lamă de tăiere va avea o durată de viață de maximum 2 luni. Dacă lamele de tăiere s-au tocit și s-au uzat, acestea trebuie înlocuite cu lamele de rezervă furnizate împreună cu robotul dvs. Lame de rezervă se pot procura însă și de la cel mai apropiat distribuitor Landxcape™.

A. Înlocuirea lamelor

După o anumită perioadă de timp, de obicei după fiecare sezon, lamele robotului dvs. Landxcape™ trebuie înlocuite. Robotului dvs. Landxcape™ îi displace sa tundă iarba cu lame de vârste și calități diferite. De aceea, aveți grijă să înlocuiti toate lamele cu aceeași ocazie. Acestea pot fi înlocuite cu lamele dintr-unul din cele 5 seturi

de rezervă cu lame și şuruburi, furnizate împreună cu robotul dvs. Landxcape™.

Înainte de a trece la înlocuirea lamelor robotului dvs. Landxcape™, opriți alimentarea electrică a sculei și puneti-vă mănuși de protecție adecvate. După acest preambul, urmați pașii de mai jos:

1. Răsturnați cu grijă robotul Landxcape ^TM
2. Îndepărtați capacul accumulatorului și scoateți acumulatorul
3. Îndepărtați şuruburile din lame cu ajutorul unei şurubelnițe (vezi fig. L)
4. Fixați bine cu şuruburile furnizate noile lame
5. Introduceti din accumulatorul și puneti la loc capacul protector.

Important: După ce ați fixat lama de discul lamelor cu ajutorul şuruburilor furnizate, asigurați-vă că lama se rotește liber.

7.2 Păstrați-I curat

AVERTISMENT: Înainte de a trece la curățarea robotului, opriți-l prin comutarea butonului On/Off în poziția OFF.

Îmbrăcați mănuși de protecție înainte de a trece la curățarea discului rotativ al lamelor și nu curățați discul cu apă de la robinet.

A. Curătarea carcasei

Robotul dvs. Landxcape™ va avea o viață mai lungă și mai fericită dacă este curățat în mod regulat. Deoarece robotul dvs. Landxcape™ este o mașină electrică, curățarea acestuia trebuie făcută cu grijă. Astfel, NU utilizați niciun furtun cu apă, aparate de spălat cu apă sub presiune sau apă de la robinet. Cel mai nimerit e să utilizați un pulverizator cu apă. Utilizați o perie moale sau o cârpă curată la curățarea carcasei, și evitați utilizarea solventților sau a pastelor de lustruit (vezi fig. M). În final, asigurați-vă că ați îndepărtat toate firele de iarbă și toată mizeria lipite de carcasa.

B. Curătarea părții inferioare a mașinii

Şi în acest caz este foarte importantă deconectarea alimentării electrice a robotului prin comutarea butonului ON/OFF în poziția OFF și de purtarea unor mănuși de protecție potrivite manipulării discului rotativ al lamelor. Înainte de toate, răsturnați cu grijă robotul dvs. Landxcape™ pentru a avea acces la partea de jos a mașinii. În această poziție veți vedea discul lamelor, șasiul, roata din față și roata motrică din spate. Curățați binę totul cu o perie moale sau cu o cârpă umedă.

ATENT IE: NICIODATĂ nu curățați spatele Landxcape™ cu jet apă. Se poate strica componenta. (A se vedea Fig. N1, N2)

Rotiți discul lamelor pentru a verifica rotația nestingherită a discului. Verificați și rotația liberă a lamelor în jurul șuruburilor de fixare. Îndepăratați orice obiect care poate obstrucționa rotația liberă a pieselor în cauză.

IMPORTANT: Îndepărtați orice corp străin din zona discului, pentru a evita crăparea acestuia. Chiar și cea mai mică crăpătură a discului poate duce la scăderea randamentului de tăiere a robotului dvs. Landxcape™.

C. Curătați pinii de contact și benzile de reîncărcare

Curățați pinii de contact aflați pe baza de reîncărcare și banda de reîncărcare aflață pe robot cu ajutorul unei cărpe curate. Îndepărtați periodic toate firele de iarbă și toată mizeria depusă în jurul pinilor de contact și pe benzile de reîncărcare, pentru a fi siguri că acumulatorul robotului dvs. Landxcape™ se reîncarcă cu succes de fiecare dată.

7.3 Durata de viață a accumulatorului

"Inima" robotului Landxcape™ o reprezintă un accumulator litiu-ion de 20 volți. Pentru stocare corespunzătoare a bateriei, fiți siguri că este complet încărcat și tinut într-un loc uscat.

NOTĂ: Temperatura de funcționare recomandată Landxcape™ este cuprinsă între 0-55°C.

Durata de viață a accumulatorului mașinii Landxcape™ depinde de mai

• Durata sezonului de tuns iarba în regiunea dvs.
• Numărul orelor zilnice de tuns iarba de către robotul Landxcape
• Mentenanța accumulatorului pe durata stocării.

TM

Accumulatorul robotului Landxcape™ poate fi reîncărcat și manual, fără sărmă de delimitare.

1. Conectați baza de reîncărcare la o sursă de alimentare adecvată. Lumina verde a bazei de încărcare se va porni.
2. Andocați manual robotul Landxcape ™ la baza de reîncărcare după ce ați deconectat alimentarea electrică a acestuia. (Vezi fig. 0)
3. LED-ul bazei de reîncărcare pâlpâie cu lumină verde, accumulatorul robotului Landxcape™ începe să se reîncarce.

7.4 Hibernarea

Robotul dvs. Landxcape™ va avea o durată de viață mai lungă și mai sănătoasă dacă i se permite hibernarea. Chiar dacă are o constructie robustă, noi vă recomandăm totuși ca iarna să stocați robotul dvs.

Landxcape™ în atelierul sau în garajul dvs.

Înainte de a stoca robotul pentru hibernarea de iarnă, vă recomandăm să efectuați următoarele:

• Curățați bine robotul dvs. Landxcape ™
• Încărcați complet accumulatorul sculei electrice
• Opriti alimentarea electrică a robotului.

Înainte de a pune robotul la păstrare, se recomandă încărcarea completă a accumulatorului, pentru a maximiza durata de viață a acestuia.

ATEN TIE: Protejați spateel Landxcape™ de apă. NICIODATĂ nu depozitați Landxcape™ intors.

Sârma de delimitare poate fi lăsată îngropată în pământ, dar capetele acesteia trebuie protejate prin introducerea lor într-o cutie metalică umplută cu unsoare. Dacă baza de reîncărcare este lăsată pe gazon și în timpul iernii, lăsați conectate sărmele de delimitare a perimetrului.

NOTĂ: După ce vă hotărâți să scoateți din hibernarea de iarnă și punerea la treabă a robotul dvs. Landxcape™, asigurați-vă că benzile de reîncărcare și pinii de contact sunt curați. Dacă vi se pare că acestea ar trebui curățați un pic, folosiți un șmirghel fin.

7.5 Înlocuirea accumulatorului

AVERTISMENT: Înainte de orice reglaj, înlocuire sau reparatie, comutați butonul ON/OFF în pozitia OFF (Oprit).

Înainte de a trèce la curățarea, reglarea sau la înlocuirea lamelor, opriți robotul dvs. și protejați-vă mâinile cu mănuși adecvate de protectie.

Dacă este nevoie de înlocuirea accumulatorului, urmați paşii de mai jos:

1. Răsturnați cu grijă robotul dvs. Landxcape™.
2. Îndepărtați șuruburile ale capacului protector. Îndepărtați capacul bateriei. (A se vedea Fig. P1)
3. Ridicați bateria veche încet. Apăsați capacul și îndepăratați conectorii. (A se vedea Fig. P2)

NOTĂ: Nu trageti de cabluri. Tineți conectorii și îndepărtați capacul.

1. Conectați o baterie originală prin atașarea conectorilor până când se pune pe pozitie. (A se vedea Fig. P3, P4)
2. Puneti bateria după cum se arată. (A se vedea Fig. P5) Puneti capacul înpoi pe poziție și strângeti șuruburile.

8. Mesaj Funcție

Afișaj Mesai A€		țiune
- F 1 -	Întârziere ploaie activată Nici o actiune nu este necesară

9. Mesaj eroare

Afişaj Cauză	Ac	țiune
-Ε1-	În afara zonei de lucru	1. Dacă robotul LandxcapeTM a părăsit perimetrul alocat: opritii alimentarea electrică a mașinii și aduceți robotul în perimetrul său. Pomiti alimentarea electrică. Apăsați după care apăsați .OK2. Dacă robotul LandxcapeTM se află în perimetrul alocat, verificați dacă LED-ul aflat pe baza de reîncărcare arde cu lumină verde. Dacă nu este așa, verificați conectarea bazei de reîncărcare la încărcător și conectarea încărcătorului la o sursă de alimentare potrivită. Dacă problema persistă, înseamnă că capetele sărmei de delimitare sunt prinse greșit în clemele de fixare și trebuie să le inversați.3. Se va aprinde lumina roșie a suportului încărcătorului, verificați dacă sărma de delimitare este prinsă corect în clemele de fixare ale bazei de reîncărcare. Dacă problema persistă, verificați integritatea sărmei de delimitare.
-Ε2-	Motorul roții de antrenare blocat	1. Opritii alimentarea electrică a mașinii: duceți robotul într-o zonă fără niciun obstacol;2. Porniti alimentarea electrică a mașinii. Apăsați după care apăsați .OK3. Dacă mesajul de eroare persistă pe afișaj, opritii alimentarea electrică a mașinii; răsturnați robotul LandxcapeTM și verificați dacă există ceva care să împiedice rotirea roților.4. Îndepăratați orice obiect care poate bloca roțile, după care aduceți robotul în poziție normală. Porniti alimentarea electrică a mașinii. Apăsați , după care apăsați OK
-Ε3-	Discul rotativ al lamelor blocat	1. Opritii alimentarea electrică a mașinii;2. Răstumați robotul dvs. LandxcapeTM și verificați dacă există vreun obstacol care împiedică rotația discului.3. Îndepăratați toate obiectele care obstrucționează rotația discului.4. Aduceți robotul LandxcapeTM în poziție normală și duceți-l într-o zonă cu iarbă scurtă sau reglați înălțimea de tăiere a lamei;5. Porniti alimentarea electrică a mașinii. Apăsați , după care apăsați OK
-Ε4-	Blocat	1. Opritii alimentarea electrică a mașinii;2. Duceți robotul LandxcapeTM într-o zonă gazonată fără obstacole;3. Porniti alimentarea electrică a mașinii. Apăsați după care apăsați .OK4. Dacă mesajul de eroare persistă pe afișaj, opritii alimentarea electrică a mașinii; Întoarceți LandxcapeTM invers Verificați dacă există roțile sunt prevenite la rotire.5. Îndepăratați orice obiect care poate obstrucționa mașina, după care aduceți robotul în poziție normală. Porniti alimentarea electrică a mașinii. Apăsați , după care apăsați OK
-Ε5-	Ridicat de la sol	1. Opritii alimentarea electrică a mașinii.2. Duceți robotul LandxcapeTM într-o zonă gazonată fără obstacole. Porniti alimentarea electrică a mașinii. Apăsați după care apăsați .OK3. Dacă mesajul de eroare persistă pe afișaj, opritii alimentarea electrică a mașinii, Întoarceți LandxcapeTM invers și verificați dacă sunt preveniri ale roții față de la rotire.4. Îndepăratați toate obiectele străine, după care aduceți robotul în poziție normală. Porniti alimentarea electrică a mașinii. Apăsați , după care apăsați OK
-Ε6-	Răsturnat Aduceți robotul Landxcape	TM în poziție normală. Apăsați după care apăsați .OK
-Ε7-	Eroare baterie	1. Verificați temperatura bateriei. Dacă temperatura este prea mare, așteptați până când temperatura a ajuns la punct de răcire. Apăsați după care apăsați .OK2. Înlocuiti cu o nouă baterie. Reporniti Landxcape. Apăsați , după care apăsați .3. Dacă eroare apare continuu, încercați să schimbați programul de lucru.
-Ε8-- E E -	la mult timp ca LandxcapeTM să se întoarcă la baza de încărcare.Eroare necunoscută.	Puneți manual LandxcapeTM în baza de încărcare. După ce LandxcapeTM este complet încărcat, apăsați după care apăsați .OKVă rugăm să consultați manualul de instalare.Reporniți Landxcape. Apăsați 1upă care apăsați . 1725ă mesajul eroare este afișat, contactați un agent serviciu pentru ajutor.

OBSERVATII:

• Înainte de a porni alimentarea electrică a maşinii, verificați întotdeauna dacă robotul Landxcape ^TM se află în perimetrul desemnat acestuia. Dacă nu este așa, pe afişaj va apare mesajul de eroare: “- E : -”. Acest mesaj de eroare apare însă și atunci când robotul Landxcape ^TM se află exact deasupra sărmei de delimitare și este pornit.
• Dacă dintr-un motiv anume, de ex.: chef în grădină sau copii care se joacă acolo, doriți să parcați robotul dvs.: Apăsați , după care apăsați . Landxcape™ va merge la baza de încărcare și va sta acolo. Sau apăsați pentru a închide Landxcape™.
• Dacă o eroare se tot repetă în aceeași zonă a gazonului dvs., s-ar putea să aveți o problemă cu sârma de delimitare și de aceea vă rugăm să parcurgeți din nou instrucțiunile de instalare precedente și să verificați instalarea sârmei cu ajutorul acestora.
• Dacă gazonul dvs. este divizat în două zone separate, legate între ele cu un coridor mai îngust de 1 m, iar una dintre aceste zone nu este dotată cu bază de reîncărcare, procedați astfel: dacă acumulatorul robotului Landxcape™ s-a descărcat, transportați-l manual la baza de reîncărcare și porniți alimentarea electrică a mașinii. După aceasta apăsați tasta cu simbolul apos și veți demara procesul de reîncărcare al acumulatorului.
• Dacă apare o funcționare anormală a robotul Landxcape ^TM , vă rugăm să încercați repornirea robotului. Dacă problema persistă, vă rugăm să luați legătura și să cereți ajutorul unui agent de service Landxcape ^TM .
• Nu spălați mașina cu aparat de spălare cu presiune. Acest fapt ar putea duce la defectarea accumulatorului sau a mașinii.

10. Probleme

Dacă robotul dvs. Landxcape™ prezintă semne de funcționare anormală, parcurgeți ghidul de depanare de mai jos. Dacă problema persistă, vă rugăm să luatii legătura cu distribuitorul mașinii.

Simptom Cauză Acțiune
LED-ul aflat pe baza de reîncărcare nu se aprinde.	Nu există alimentare electrică.	Verificați dacă cablul de alimentare este conectat corect la încărcător și dacă încărcătorul este conectat la o sursă de alimentare potrivită.
Se va aprinde lumina roșie a suportului încărcătorului	Sârma de delimitare nu este conectată.	Verificați dacă sărma de delimitare a fost conectată în mod corect la baza de reîncărcare.Verificați integritatea sărmei de delimitare.
Robotul LandxcapeTM pomește, dar discul lamelor nu se rotește.	Robotul LandxcapeTM se află în căutarea bazei de reîncărcare (decât dacă apăsați butonul [IMAGE] pentru a merge la baza de încărcare).	Fenomen normal, deoarece dacă accumulatorul robotului LandxcapeTM trebuie reîncărcat, discul lamelor nu se rotește atunci când acesta își caută automat baza de reîncărcare.
Robotul LandxcapeTM vibrează	S-ar putea ca lamele să se fi deteriorat.Verificați starea discului rotativ al lamelor.	Verificați lamele, iar dacă sunt deteriorate, înlocuiti lamele. Îndepăratați mizeria și obiectele străine de pe lame și de pe discul lamelor.
larba este tunsă neuniform	Robotul LandxcapeTM lucrează prea puține ore pe zi. Acaugați mai multe ore la durata de lucru.Zona de tuns iarba este prea mare.	Încercați să micșorați suprafața de lucru sau adăugați câteva ore la durata de lucru.Lamele sunt tocite.Înlocuiti toate lamele și toate șuruburile pentru a păstra echilibrul discului.Înăltțimea de tăiere este setată prea jos față de lungimea firelor de iarbă.Fire de iarbă sau diferite obiecte s-au înfășurat pe discul lamelor.S-a adunat prea multă iarbă în compartimentul discului lamelor sau a motorului.
		Măriți înăltțimea de tăiere, după care reduceți-o treptatVerificați discul lamelor și îndepăratați iarba sau obiectele străine lipite de acesta.Asigurați-vă de rotirea ușoară a discului lamelor. Dacă îndepărarea mizeriei o cere, la nevoie puteți demonta și discul.
Robotul dvs. LandxcapeTM se află în perimetrul alocat, dar pe afișaj apare totuși mesajul “- E :-”.	Capetele sărmei de delimitare sunt prinse invers în clemele de fixare.Cabluld e delimitare este stricat. Reparați cablul	Inversați capetele sărmei de delimitare.de delimitare stricar cu conectori.
Timpul de încărcare este mult mai mare decât rata de încărcare.	Conexiunea slabă pe banda de reîncărcare din cauza mizerii depuse acolo.Din cauza temperaturilor ridicate, s-a activat programul de protectie a reîncărcării.	Curățați pinii de contact ai bazei de reîncărcare și banda de reîncărcare aflată pe robotul LandxcapeTM cu ajutorul unei cărpe.Amplasați baza de reîncărcare într-o zonă cu umbră sau așteptați răcirea vremii.
Robotul nu se poate reîncărca	Nu există alimentare electrică.	Verificați dacă cablul de alimentare este conectat corect la încărcător și dacă încărcătorul este conectat la o sursă de alimentare potrivită.
	Robotul funcționează greșit la reîncărcarea manuală.	Referiți-vă la încărcare manuală în Secțiunea 7.3.
Robotul Landxcape ^TM începe să lucreze pe durate tot mai scurte între două reîncărcări.	Ceva s-a agățat de discul lamelor.	Îndepăratați discul și curățați-l.Firele de iarbă sunt prea înalte și prea groase.
	Robotul Landxcape ^TM vibrează puternic.	Verificați discul lamelor și lamele. Îndepăratați mizeria și obiectele străine lipite pe acestea.
	Accumulatorul a obosit sau este prea vechi. Înlocuți acumulatorul.
Robotul Landxcape ^TM lucrează la o oră greșită.	Ceasul nu a fost setat la ora exactă.	Setațți ceasul cu timpul corect, a se vedea Secțiunea 4.3.
	Orele programate de începere a lucrului pentru robotul Landxcape ^TM nu sunt corecte.	Modificați setările orei de începere și de terminare a lucrului pentru robot.
	Mașina Landxcape ^TM este andocată manual în baza de reîncărcare.	Apăsați , după care apăsați
	Bateria nu se încarcă la temperaturi mai mari de 55 în vreme caldă.	Așteptați până când bateria s-a răcit.
Robotul Landxcape ^TM nu poate andoca corect pe baza de reîncărcare.	Influențe ale mediului. Reporniți robotul Landxcape	pe ^TM .
	Conexiune slabă datorată mizeriei depuse pe banda de reîncărcare.	Curățați pinii de contact ai bazei de reîncărcare și banda de reîncărcare aflată pe robotul Landxcape ^TM cu ajutorul unei cărpe.
LED-ul verde de pe baza de reîncărcare se aprinde înainte ca reîncărcarea să fie finalizată.	Baza de reîncărcare s-a supraîncălzit.	Amplasați baza de reîncărcare într-o zonă cu umbră sau așteptați răcirea vremii.
Robotul Landxcape ^TM iese în afara perimetrului delimitat de sărmă.	Sârma de delimitare a fost amplasată cu colțuri care formează niște unghiuri prea ascuțite.	Verificați sărma de delimitare pentru a vedea dacă a fost respectat unghiul colțurilor.
Robotul uită să tundă o zonă din cadrul perimetrului alocat.	Zona de lucru este mai mare decât cea care poate fi alocată robotului Landxcape ^TM .	Reduceți aria de tăiere sau folosiți LandxcapeTMcu zonă de tăiere mai mare.
Robotul dă cu spatele sau se rotește necontrolat în apropierea sărmei de delimitare.	Sârma de delimitare a unui alt robot Landxcape ^TM sau a unui alt robot de tuns iarba de marcă este amplasată prea aproape.	Asigurați-vă că sărma de delimitare a robotului dvs. Landxcape ^TM se află la o distanță de cel puțin 1 m de sărma de delimitare a vecinului.
	În condiții de umezeală, semnalul electric care trece prin sărma de delimitare poate avea pierderi în zonele de îmbinare sau de reparare.	Verificați îmbinările sărmei de delimitare. Izolați-le bine, pentru a asigura a conexiune hidrofobă.
	Există pierderi de semnal ale sărmei de delimitare din cauza izolației deteriorate.	Reparați izolația deteriorată a sărmei de delimitare cu ajutorul unei benzi izolatoare.
Roțile robotului Landxcape ^TM patinează sau distrug gazonul.	Sub robot s-au adunat obiecte străine, cum ar fi ramurile și crengile de copac.	Îndepăratați obiectele străine adunate sub robotul Landxcape ^TM .
	Gazonul este prea ud. Așteptați uscarea gazonului.
Robotul Landxcape ^TM trece peste sărma de delimitare din cauza vitezei ridicate cu care coboară o pantă/movilă	Sârma de delimitare a fost amplasată pe o pantă mai abruptă de 17% (10°).	Repoziționați sărma de delimitare și evitați amplasarea ei pe pante mai abrupte de 17% (10°). Pentru mai multe detalii, vă rugăm să consultați ghidul de instalare.
Erro	Actualizare soft eșuată. Încercați din nou conform	secțiunii “Actualizare soft”.
Landxcape ^TM funcționează în cercuri; virează spre dreapta sau stânga chiar dacă nu se află obstacole în fața acesteia.	Firul pentru stabilirea limitei al unei alte mașini Landxcape ^TM sau al unei alte cositori robot este prea apropiat.	verificați și asigurați-vă că firul asigurând limita mașinii Landxcape ^TM este de cel puțin 1m de spațiu între firul vecin. În cazul în care problema nu poate fi remediată, vă rugăm să luați legătura cu agentul de service Landxcape ^TM pentru ajutor.
Tastatura cositorii nu funcționează.	Tastatura este defectă.	Reporniți Landxcape ^TM . Dacă problema persistă, țineți apăsat tasta on/off timp de 10 secunde, apoi reporniți Landxcape ^TM . Dacă problema nu poate fi remediată, contactați agentul Landxcape ^TM service pentru ajutor.
	Conexiune slabă pentru cablul dintre panoul de comandă și panoul principal sau cablul este deteriorat.
	Tastatura trebuie resetată.
Cositoarea nu reușește să evite obstacolele.	Firul pentru stabilirea limitei al unei alte mașini Landxcape^TM sau al unei alte cositori robot este prea apropiat.	verificați și asigurați-vă că firul asigurând limita mașinii Landxcape^TM este de cel puțin 1m de spațiu între firul vecin. În cazul în care problema nu poate fi remediată, vă rugăm să luați legătura cu agentul de service Landxcape^TM pentru ajutor.
	Obstacolul este mai scund de 10cm.	Aceasta este normal.

Protectia mediului înconjurător

Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclați acolo unde există instalații de reciclare. Consultați autoritățile locale sau vânzătorul pentru recomandări privind reciclarea.

Date Tehnice

Tip LX835 (8 -- marcajul maşinii, respectiv a Robotului de tuns iarba)

	LX835
Tensiune nominală	20V --- Max.*
Turație de mers în gol (/min)	2800
Zonă de tăiere (m2)	800
Diametru de tăiere (cm)	18
Înălțime de tăiere (mm)	30-60
Pozitii înălțime de tăiere	4
Max. Pantă	35% (20°)
Tip accumulator	Litiu-ion
Model accumulator	LA0002
Durată de reîncărcare aprox. (hr)	2
Model încărcător	LA8001 / LA8002
Tensiune încărcător	Intrare: 100-240V~50/60Hz, 38W,Leşire: 20V --- , 1.5A
Greutate mașină (kg)	8.3
Senzor de ploaie	Y
Clasă de protecție	III
Banda de frecvență a sistemului de buclă inductivă	77 Hz
Puterea RF a sistemului de buclă inductivă	82 dBμA/m

*Tensiune măsurată în gol. Tensiunea inițială a accumulatorului atinge maximum 20 volți. Tensiunea nominală este de 18 volți

Informații privind zgomotula

Presiune sonoră ponderată	L_pA = 40.6 dB (A) K_pA = 3.0 dB(A)
Putere sonoră ponderată	L_wA = 60.6 dB (A) K_wA = 3.0 dB(A)

Purtați protectie pentru urechi când presiunea acustică este peste

80dB(A)

Un anumit grad de zgomot generat de mașină nu poate fi evitat. Nu permiteți funcționarea mașinii și limitați zgomotul produs de aceasta în anumite perioade ale zilei. Respectați perioadele de odihnă care pot restricționa orele de funcționare la minimum. Pentru protecție personală și pentru a proteja oamenii din apropiere, toți aceștia trebuie să poarte dispositive adecvate de protecție auditivă.

Accesorii

	LK835
Şuruburi	9
Bază de reîncărcare	1
Şuruburi de fixare a bazei de reîncărcare	8
Sârmă de delimitare	180m
Pripoane de fixare a sârmei	250
Cheie hexagonală	1
Ruletă de măsurare distanței la amplasarea sârmei de delimitare	2
Lame	9
Conector	2
Acumulator (LA0002) 1
Încărcător (LA8001 / LA8002)	1

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

Declaratie de conformitate

Noi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

În numele Positec declarăm că produsul,

Tip LX835 (8 - Utilizarea maşinii, representatică pentru maşina de tăiat iarbă) (Numărul de serie este plasat pe pagina din spate) cu încărcător de baterie LA8001 / LA8002 și bază de încărcare LA3001

Funcție Tunderea gazonului

Este conform cu următoarele Directive,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC modificată prin 2005/88/EC, 2014/53/EU

2000/14/EC modificată prin 2005/88/EC

- Procedură de evaluare a conformității conformă cu Anexa V

- Nivel de putere sonoră măsurat 60.6 dB (A)

- Nivel de putere sonoră garantat declarat 63 dB (A)

Organismul notificat implicat

Nume: ISET Srl Unipersonale

Adresa: Via Donatori del Sangue,9 46024-Moglia(MN), Italy 0865

Nr. certificare : ISETC.001920201117

Standardele sunt conforme cu,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 62233:2008

EN 60335-2-29:2004+A2:2010+A11:2018

EN 62233: 2008

EN ISO 3744: 2010, ISO 11094: 1991,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014

EN 61000-3-3:2013+A1:2019,

EN 61558-1:2005+A1:2009,

EN 61558-2-16:2009+A1:2013,

EN 303 447 V1.1.1

Persoana autorizată să compileze fişierul tehnic,

Denumire Marcel Filz
