MANUAL DE UTILIZARE SRM12A Salus

Mertinând politica de continuă devolare a predusului, SA US Controls 19

rezervă direcțul de a modifica specificațile, design-ul și materialele produselor în accasă brosură fără o nolificare prealabilă.

Pentru ghidul rapid in format PDF, va rugam accesati: www.saluscontrols.com

Data publicării: IX 2023

UK CE EAC

Introducere

Releul SRM12A este utilizat pentru pornirea/oprirea dispozitivelor electrice. Datorită dimensiunilor reduse, poate fi instalat într-o dožă sau acolo unde este nevoie să controlați un receptor cu o sarcină maximă de 12A.

Descrierea funcționării

Modulul releu trebuie alimentat la 230 V AC. Controlul releului se face prin aplicarea unei tensiuni de 230 V AC la contactul de intrare SL sau prin scurtcircuitarea contactelor de intrare COM/NO (INTRARE LIBERĂ DE POTENTIAL). Aceasta va comuta contactele din circuitul de ieșire NO/COM/NC. Starea de funcționare a releului este indicată de un LED albastru. După intreruperea tensiunii de 230 V AC de la intrarea SL sau după deschiderea intrării fară tensiune COM/NO, modulul releului va reveni la poziția inițială.

Informații de siguranță

Utilizați în conformitate cu reglementările naționale și UE. Folosiți dispozitivul așa cum este prevăzut, păstrându-l într-o stare uscată. Produsul este doar pentru uz interior. Instalarea trebuie efectuată de o persoană calificată în conformitate cu reglementările naționale și UE.

Înainte de a conecta modului releu cu un dispozitiv diferit, asigurați-vă că parametrii acestuia sunt în concordanță cu specificația modului releu. Conexiunea incorectă poate cauza acțiuni nedorite, supraincălzire excesivă și pericole de ardere. Pentru a preveni pericolul, asigurați-vă că modului releului este conectat corect. Conectarea dispozitivului se poate face doar de către un instalator calificat care are eligibilitate la zi.

Conformitatea produsului

Acest produs este in conformitate cu cerințele esențiale și alte prevederi relevante ale următoarelor Directive: 2011/65/EU, 2014/30/EU.

Conexiuni

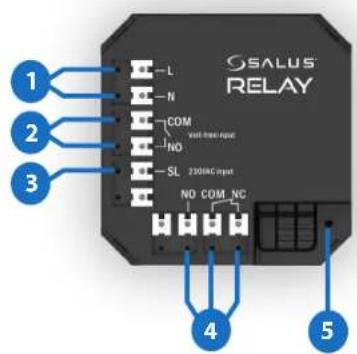

SALUS RELAY L N COM Vall-free input NO SL 2300MC Input NO COM NC 1 2 3 4 5

1. Alimentare 230 V AC
2. Intrare liberă de potențial
3. Intrare 230 Vac
4. NO/COM/NC ieşire fără potențial
5. LED-ul albastru indică starea releului

Specificatii tehnice

Alimentare electrică 230V AC 50Hz
Sarcină max. 12A
Intrare	COM / NO fără potențialSL 230V AC
Ieșire NO/COM/NC
Dimensiuni [mm] 48x48x20

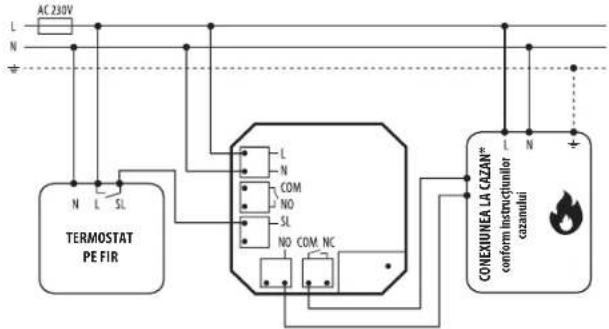

Conectarea unui termostat pe fir la un cazan echipat cu o intrare fără potențial ON/OFF.

AC 230V L N TERMOSTAT PE FIR N L SL L N COM NO SL NO COM NC CONEXUINEA LA CAZAN* conform Instructurilor cazanului

Conectarea unui termostat pe fir SAU a unui termostat pe baterii cu ieşire COM/NO la un dispositiv electric care necesită o putere mai mare decât este permisă de releul termostatului.

ATENTIE! Consumul maxim de energie al dispozitivului electric nu trebuie să depășească 12A.

Nota: Intrările COM/NO sunt conectate simultan în scop de ilustrare a ambelor opțiuni. Ele se pot lega doar alternativ (fie SL fie COM/NO).

Conectarea unui termostat pe baterii cu o ieşire COM/NO (contacte normal deschise) la controlerul cazanului cu combustibil solid care necesită un contact COM/NC (normal închis).

AC 230V L N TERMOSTAT PE BATERII COM NO L N COM NO SL NO COM NC CONEXIUNEA LA CAZAN® conform instrucționilor cazanului

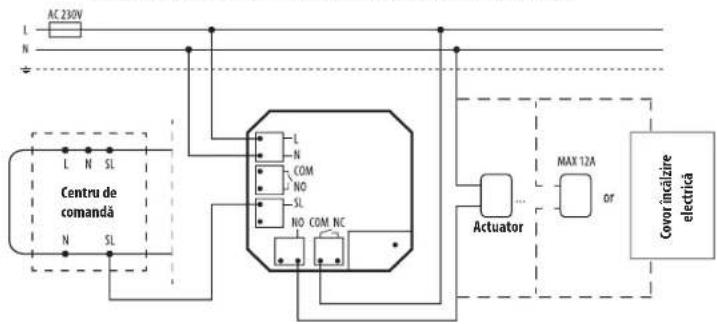

Conectarea centrului de comandă cu mai mult de 6 actuatoare sau alte dispositive decât actuatoare (ex: pompe, covor electric de încălzire). Sarcina de putere controlată a dispositivului este concentrată mai degrabă pe releu decât pe releul centrului de comandă.

ATENTIE! Consumul maxim de energie al dispozitivului electric nu trebuie să depăsească 12A.

AC 230V L N SL Centru de comanda N SL L N COM NO SL NO COM NC Actuator MAX 12A or Covor incalizire electrica
