MANUAL DE UTILIZARE ENT.CF-400-1 67 ENTES
Alçak Gerilim Güç Kondansatörleri

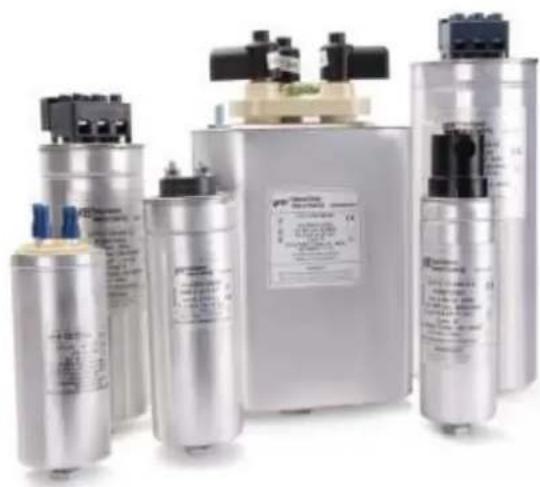

ENT.C Serisi Kondansatörler
- Aşırı basınç devre ayırcı sistem ile emniyetli çalışma
- Kendini iyileştirme özelliği
- Sağlam gövde ve kompakt tasarım
110.000 saat işletme ömrü (C100 serisinde 130.000 saat)
CE
other

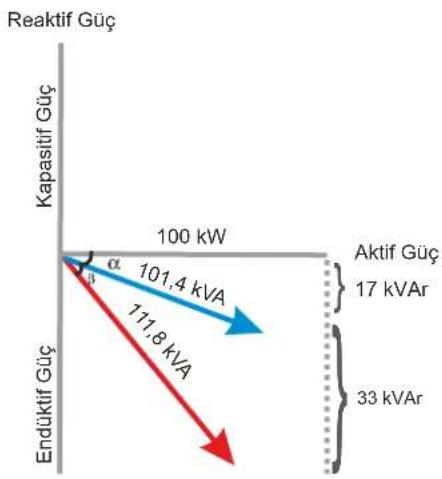

| Category | Value | | ---------------- | --------- | | Reaktif Güç | 101.4 kVA | | Endüktif Güç | 111.8 kVA | | Aktif Güç | 17 kVAr | | Endüktif Güç | 33 kVAr || Kondansatörsüz | Kondansatörlü | |
| Aktif Güç | 100 kW | 100 kW |
| Reaktif Güç | 50 kVAr | 17 kVAr |
| Görünür Güç | 111,8 kVA | 101,4 kVA |
| Güç Faktörü | 0,894 | 0,986 |
ENTES ENT.C serisi güç kondansatörleri, kompanzasyon esnasında, ömürlerini kısaltacak ağır şartlara ve olumsuz koşullara uygun olarak tasarlanmıştır. Aşırı basınç devre ayırıcı sistem sayesinde, kondansatör ömrü bittiğinde ya da elektriksel termal aşırı zorlamalarda kondansatörlerin patlaması engellenmektedir.
ENT.C serisi kondansatörler, kendi kendini iyileştirebilme özelliğine sahip metalize polipropilen film kullanılarak üretilmişlerdir.
ENT.C.100 serisi kondansatörler, zor koşullarda çalışabilme özelliği ve 130.000 saatlik ömürleri ile üstün dayanıklılığa sahiptir.
Kompanzasyon kondansatörlerinin devreye girmesi sırasında bozucu etkiler ortaya çıkar. Devreye alınan kondansatörün kalkış akımı hem kendinin, hem devredeki diğer kondansatörlerin ömrünü azaltır. Bu olumsuzlukları gidermenin en uygun yolu ise kondansatörleri, kompanzasyon kontaktörleri ile beraber kullanmaktır.
Alçak Gerilim Güç Kondansatörleri
ENT.CF / CM Serisi (Tek Fazlı)
| Model | ENT.CF ENT.CM | ENT.C10 | ENT.CXD | ENT.C100(Silindir Profil) | ENT.C100(Üçgen Profil 50kVAr) | |
| Çalışma Frekansı | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| Kapasite Toleransı | %-5+%10 | %-5+%10 | %-5+%10 | %-5+%10 | ±%5 | ±%5 |
| Dielektrik Kayıplar | 0,3 W/kVAr | 0,2 W/kVAr | 0,3 W/kVAr | 0,2 W/kVAr | 0,4 W/kVAr | 0,4 W/kVAr |
| Çalışma Yüksekliği | 2000 m | 2000 m | 2000 m | 2000 m | 2000 m | 2000 m |
| Test Gerillimi (Terminal-Terminal) | 2,15 x Un, AC 2 s | 2,15 x Un, AC 2 s | 2,15 x Un, AC 2 s | 2,15 x Un, AC 2 s | 2,15 x Un, AC 2 s | 2,15 x Un, AC 2 s |
| Test Gerillimi (Terminal-Gövde) | 3 kV, AC 10 s | 3 kV, AC 10 s | 3 kV, AC 10 s | 3 kV, AC 10 s | 4,6 kV, AC 2 s | 6 kV, AC 2 s |
| Çalışma Sıcaklığı | -25+55°C | -25+55°C | -25+55°C | -25+55°C | -25+55°C | -25+55°C |
| İzin Verilen En Fazla Gerilim | 1,1xUn | 1,1xUn | 1,1xUn | 1,1xUn | 1,1xUn | 1,1xUn |
| İzin Verilen En Fazla Akım | 2 x In | 4 x In | 2 x In | 4 x In | 1,5 x In | 1,5 x In |
| Maksimum Kalkış Akımı | 100 In 200 In | 100 In | 200 In | 300 In | 300 In | |
| Koruma Sınıfı | IP00 | IP00 | IP30 | IP20 | Şekil 1-2: IP00Şekil 3-4: IP20 | IP00 |
| Deşarj Dirençleri | - | - | Dahili, 3 dk sonra 75V. | Harici | Harici, 50V 60sn. sonra | |
| Standart | IEC 60831-1/2 IEC 60831-1/2 | IEC 60831-1/2 | IEC 60831-1/2 | IEC 60831-1/2 | IEC 60831-1/2 | |
CM - CF Serisi
| Ürün Kodu | 80.000Saat | 110.000Saat | 230 VAC içinQn (kVAr) | 400 VAC içinQn (kVAr) | C(IIF) | In(A) | BoyutlarDxH (mm.) | KoliBoyutları(mm) | ÇalışmaSıcaklığı | KolidekiAdet | KoliAğırlığı (kg) |
| ENT.CF-230-0,26 | 0,26 | 0,8 | 15 | 1,2 | 40x72 | 195x390x250 | -40^+70^ | 100 | 90 | ||
| ENT.CF-400-1,67 | 0,55 | 1,67 | 33,2 | 4,2 | 50x122 | 195x390x200 | -25^+55^ | 25 | 25 | ||
| ENT.CF-400-2,5 | 0,83 | 2,5 | 50 | 6,25 | 55x132 | 195x390x255 | -25^+55^ | 25 | 25 | ||
| ENT.CF-400-4,17 | 1,38 | 4,17 | 83 | 10,4 | 60x137 | 195x390x255 | -25^+55^ | 25 | 25 | ||
| ENT.CM-400-8,33 | ● | 2,76 | 2,76 | 165,8 | 20,8 | 65x165 | 195x390x255 | -25^+55^ | 18 | 16 | |
| ENT.CF-230-5 | ● | 5 | 300 | 20,7 | 75x180 | 190x285x265 | -40^+70^ | 6 | 16 | ||
| ENT.CF-230-10 | ● | 10 | 600 | 43 | 85x280 | 190x285x375 | -40^+70^ | 6 | 6 |

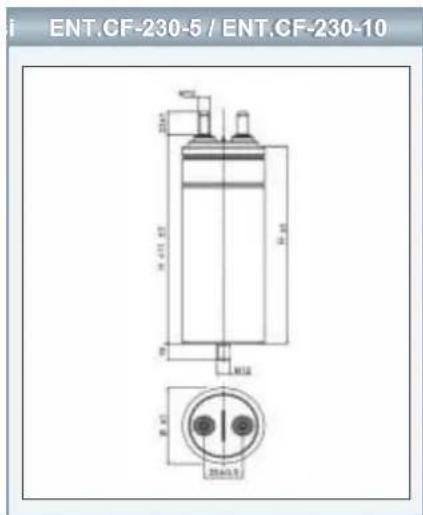

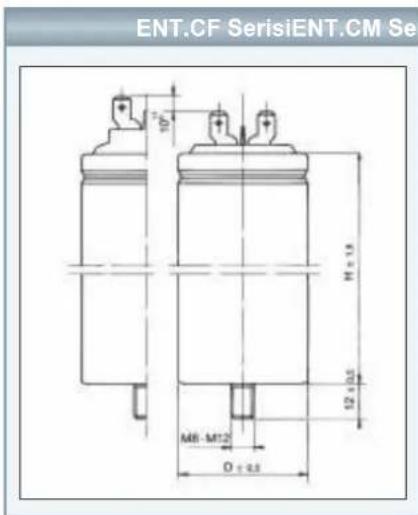

Boyutlar
* Aşırı basınç koruma cihazının verimli olarak çalışabilmesi için ürünler üzerinde en az 30 mm boşluk bırakmak ve bağlantı için esnek uçlar kullanmak gerekmektedir.
| Vidalar ve Sapmalar | Vidalama Torku |
| M 5 | 3 Nm |
| M 12 | 11 Nm |
| Vidalar ve Sapmalar | Vidalama Torku |
| M 12 11 Nm |
| Vidalar ve Sapmalar | Vidalama Torku |
| M 10 | 6 Nm |
| M 12 | 10 Nm |
Alçak Gerilim Güç Kondansatörleri
ENT.C10 / CXD Serisi (Üç-Fazlı)
| Ürün Kodu | 110.000Saat | 400VAC içinQn (kVAr) | 450VAC içinQn (kVAr) | C(LF) | In(A) | BoyutlarıDxH(mm.) | KoliBoyutları(mm) | ÇalışmaSıcaklığı°C | KolidekiAdet | KoliAğırlığı (kg) |
| ENT.C10-400-1 | ● | 1 | 3x6,6 | 1,4 | 55x165 | 195x390x255 | 25^+55^ | 21 | 9 | |
| ENT.C10-400-1,5 | ● | 1,5 | 3x9,9 | 2,2 | 55x165 | 195x390x255 | -25^+55^ | 21 | 9 | |
| ENT.C10-400-2,5 | ● | 2,5 | 3x16,6 | 3,6 | 55x165 | 195x390x255 | -25^+55^ | 21 | 9 | |
| ENT.C10-450-1 | ● | 1 | 3x5,2 | 1,3 | 55x165 | 195x390x255 | -25^+55^ | 21 | 9 | |
| ENT.C10-450-1,5 | ● | 1,5 | 3x7,9 | 1,9 | 55x165 | 195x390x255 | -25^+55^ | 21 | 9 | |
| ENT.C10-450-2,5 | ● | 2,5 | 3x13,1 | 3,2 | 55x165 | 195x390x255 | -25^+55^ | 21 | 9 |
| Ürün Kodu | 110.000Saat | 400VAC içinQn (kVAr) | 450VAC içinQn (kVAr) | 525VAC içinQn (kVAr) | C(℉) | In(A) | BoyutlarıDxH(mm.) | KoliBoyutları(mm) | ÇalışmaSıcaklığı | KolidekiAdet | KoliAğırlığı (kg) |
| ENT.CXD-400-5 | ● | 5 | 3x33 | 7,2 | 75x165 | 195x390xx255 | -25^+55^ | 6 | 5,4 | ||
| ENT.CXD-400-7,5 | ● | 8 | 3x49 | 10,8 | 75x255 | 185x290x270 | -25^+55^ | 6 | 7,9 | ||
| ENT.CXD-400-10 | ● | 10 | 3x66 | 14,4 | 75x255 | 185x290x270 | -25^+55^ | 6 | 7,9 | ||
| ENT.CXD-400-12,5 | ● | 13 | 3x83 | 18 | 85x255 | 185x290x270 | -25^+55^ | 6 | 9,6 | ||
| ENT.CXD-400-15 | ● | 15 | 3x100 | 21,7 | 90x255 | 185x290x270 | -25^+55^ | 6 | 10,8 | ||
| ENT.CXD-400-20 | ● | 20 | 3x133 | 28,9 | 100x255 | 225x340x225 | -25^+55^ | 6 | 13,2 | ||
| ENT.CXD-400-25 | ● | 25 | 3x166 | 36,1 | 116x255 | 330x340x225 | -25^+55^ | 4 | 11,9 | ||
| ENT.CXD-400-30 | ● | 30 | 3x199 | 43,3 | 116x290 | 330x340x225 | -25^+55^ | 4 | 13,4 | ||
| ENT.CXD-450-5 | ● | 5 | 3x26 | 6,4 | 75x165 | 195x390x255 | -25^+55^ | 12 | 5,4 | ||
| ENT.CXD-450-7,5 | ● | 7,5 | 3x39 | 9,6 | 75x255 | 185x290x270 | -25^+55^ | 6 | 7,9 | ||
| ENT.CXD-450-10 | ● | 10 | 3x52 | 12,8 | 75x255 | 185x290x270 | -25^+55^ | 6 | 7,9 | ||
| ENT.CXD-450-12,5 | ● | 12,5 | 3x66 | 16 | 85x255 | 185x290x270 | -25^+55^ | 6 | 9,6 | ||
| ENT.CXD-450-15 | ● | 15 | 3x79 | 19,2 | 90x255 | 185x290x270 | -25^+55^ | 6 | 10,8 | ||
| ENT.CXD-450-20 | ● | 20 | 3x104 | 25,7 | 100x255 | 225x340x270 | -25^+55^ | 6 | 13,2 | ||
| ENT.CXD-450-25 | ● | 25 | 3x131 | 32,1 | 116x255 | 330x340x225 | -25^+55^ | 4 | 11,9 | ||
| ENT.CXD-450-30 | ● | 30 | 3x157 | 38,5 | 116x290 | 330x340x225 | -25^+55^ | 4 | 13,4 | ||
| ENT.CXD-550-2,5 | ● | 2,3 | 3x8,5 | 2,6 | 65x165 | 195x390x255 | -25^+55^ | 14 | 5,4 | ||
| ENT.CXD-550-5 | ● | 4,6 | 3x17 | 5,2 | 75x165 | 195x390x255 | -25^+55^ | 12 | 5,4 | ||
| ENT.CXD-550-7,5 | ● | 6,8 | 3x25 | 7,9 | 75x255 | 185x290x270 | -25^+55^ | 6 | 7,9 | ||
| ENT.CXD-525-10 | ● | 10 | 3x38 | 12,1 | 85x255 | 185x290x270 | -25^+55^ | 6 | 7,9 | ||
| ENT.CXD-525-12,5 | ● | 12,5 | 3x48 | 15 | 85x255 | 185x290x270 | -25^+55^ | 6 | 9,6 | ||
| ENT.CXD-525-15 | ● | 15 | 3x58 | 18,2 | 100x255 | 225x340x270 | -25^+55^ | 6 | 10,8 | ||
| ENT.CXD-525-20 | ● | 20 | 3x77 | 24,2 | 116x255 | 330x340x225 | -25^+55^ | 6 | 13,2 | ||
| ENT.CXD-525-25 | ● | 25 | 3x96 | 30,2 | 116x255 | 330x340x225 | -25^+55^ | 4 | 11,9 | ||
| ENT.CXD-525-30 | ● | 30 | 3x115 | 36,3 | 116x290 | 330x340x225 | -25^+55^ | 4 | 13,4 |
ENT.C10 Serisi
Aşırı basınç koruma cihazı etkinleştirilmiş haldeyken boyut

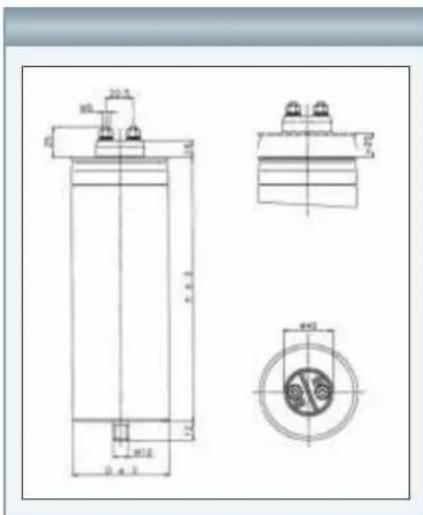

ENT.CXD Serisi
Aşırı basınç koruma cihazı etkinleştirilmiş haldeyken boyut
* Aşırı basınç koruma cihazının verimli olarak çalışabilmesi için ürünler üzerinde en az 30 mm boşluk bırakmak ve bağlantı için esnek uçlar kullanmak gerekmektedir.
| Vidalar ve Sapmalar | Vidalama Torku |
| M 5 | 3 Nm |
| M 12 | 11 Nm |
| Vidalar ve Sapmalar | Vidalama Torku |
| Vidalar | 1,5 Nm |
| M 12 | 11 Nm |
Alçak Gerilim Güç Kondansatörleri
C100 Serisi (Üç Fazlı)

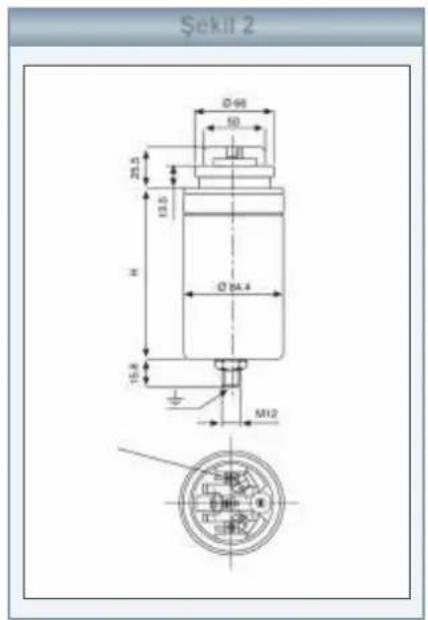

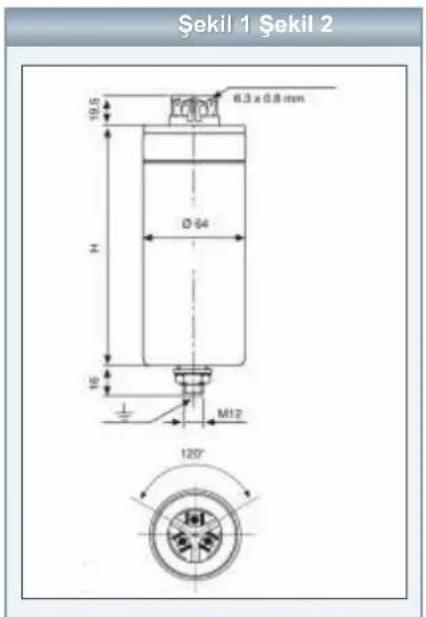

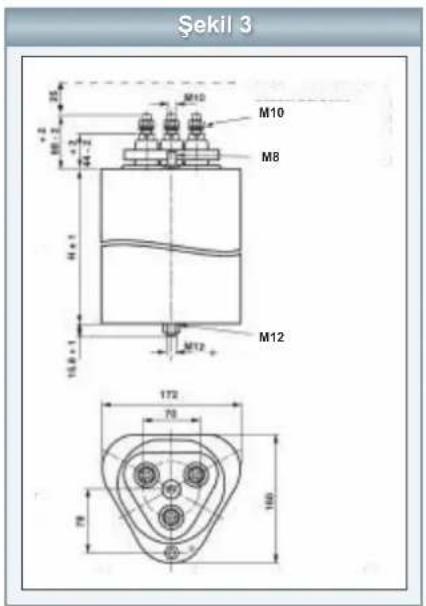

C100 Serisi
| Ürün Kodu | 130.000Saat | 400VAC içinQn (kVAr) | Alternatifİşletme Gerilimleri | C(İF) | In(A) | BoyularıDxH(mm.) | KoliBoyutları(mm) | ÇalışmaSıcaklığı°C | KolidekiAdet | KoliAğırlığı (kg) | ŞekilNo |
| ENT.C100-400-2,5 | ● | 2,5 | 400-440 VAC | 3x16,6 | 3,6 | 64x190 | 195x390x255 -25°C+55°C | 9 | 7,1 | 1 | |
| ENT.C100-400-4 | ● | 4 | 400-440 VAC | 3x25 | 5,8 | 64x190 | 195x390x255 -25°C+55°C | 9 | 7,1 | 1 | |
| ENT.C100-400-5 | ● | 5 | 400-440 VAC | 3x33,2 | 7,2 | 64x190 | 195x390x255 -25°C+55°C | 9 | 7,1 | 1 | |
| ENT.C100-400-7,5 | ● | 7,5 | 400-440 VAC | 3x45 | 10,8 | 64x190 | 195x390x255 -25°C+55°C | 9 | 7,1 | 1 | |
| ENT.C100-400-10 | ● | 10 | 400-440-525-690 VAC | 3x54,8 | 14,4 | 64x265 | 195x390x255 -25°C+55°C | 9 | 9,4 | 1 | |
| ENT.C100-400-12,5 | ● | 12,5 | 400-415-440 VAC | 3x82,9 | 18 | 64x265 | 195x390x255 -25°C+55°C | 9 | 9,4 | 1 | |
| ENT.C100-400-20 | ● | 20 | 400-440 VAC | 3x132,6 | 28,8 | 84x265 | 195x390x255 -25°C+55°C | 4 | 7,6 | 2 | |
| ENT.C100-400-25 | ● | 25 | 400-415-440-460 VAC | 3x165,8 | 36,1 | 85x265 | 195x390x255 -25°C+55°C | 4 | 7 | 2 | |
| ENT.C100-400-30 | ● | 30 | 400-415-440-460 VAC | 3x198,9 | 43,3 | 116x190 | 195x390x255 -25°C+55°C | 4 | 9 | 2 | |
| ENT.C100-400-50 | ● | 50 | 400-415-440-460 VAC | 3x331,6 | 72,2 | 172x210 | 195x390x255 -25°C+55°C | 1 | 5 | 5 |
Boyutlar
