MANUAL DE UTILIZARE G6111WH GORENJE

Vă mulțumim pentru încredere și pentru achiziționarea aparatului!

Acest manual de instrucțiuni detaliat este oferit pentru a face mai accesibilă utilizarea acestui produs. Instrucțiunile ar trebui să vă permită să aflați totul despre noul dumneavoastră aparat, mult mai repede.

Asigurați-vă că ați primit un aparat nedeteriorat. Dacă există deteriorări în urma transportului, contactați vânzătorul de la care ați achiziționat aparatul sau depozitul local de unde a fost furnizat. Numărul de telefon poate fi găsit pe factură sau nota de livrare.

Aceste instrucțiuni sunt valabile doar pentru simbolul țării indicat pe aparat. Dacă pe aparat NU este niciun simbol al vreunei țări, instrucțiunile tehnice trebuie respectate pentru adaptarea aparatului la cerințele de utilizare din țara dumneavoastră.

Aparatul trebuie racordat în conformitate cu reglementările în vigoare și se poate utiliza doar în spații bine ventilate. Citiți instrucțiunile înainte de a conecta sau a utiliza aparatul.

Instrucțiunile de utilizare pot fi găsite și pe site-ul nostru:

http://www.gorenje.com

GORENJE gospodinjski aparati, d.o.o. Partizanska cesta 12 SI-3320 Velenje, SLOVENIJA [e-mail]

4	INSTRUCTIUNI IMPORTANTE DE SIGURANTĂ	INTRODUCERE
8	Înainte de conectarea aparatului
9	ARAGAZ
13	Unitatea de control
14	Datele aparatului - plăcuța cu date tehnice (în funcție de model)
15	FOLOSIREA APARATULUI	UTILIZAREAAPARATULUI
15	Înainte de a folosi aparatul pentru prima dată
15	Plita (în funcție de model)
18	Cuptor
20	Descrieri ale sistemelor ( moduri de gătit) și tabele pentru gătit
27	ÎNTRETINERE ȘI CURĂȚARE	ÎNTRETINERE ȘICURĂȚARE
28	Curățarea convențională a cuptorului
28	Arzătorul pe gaz

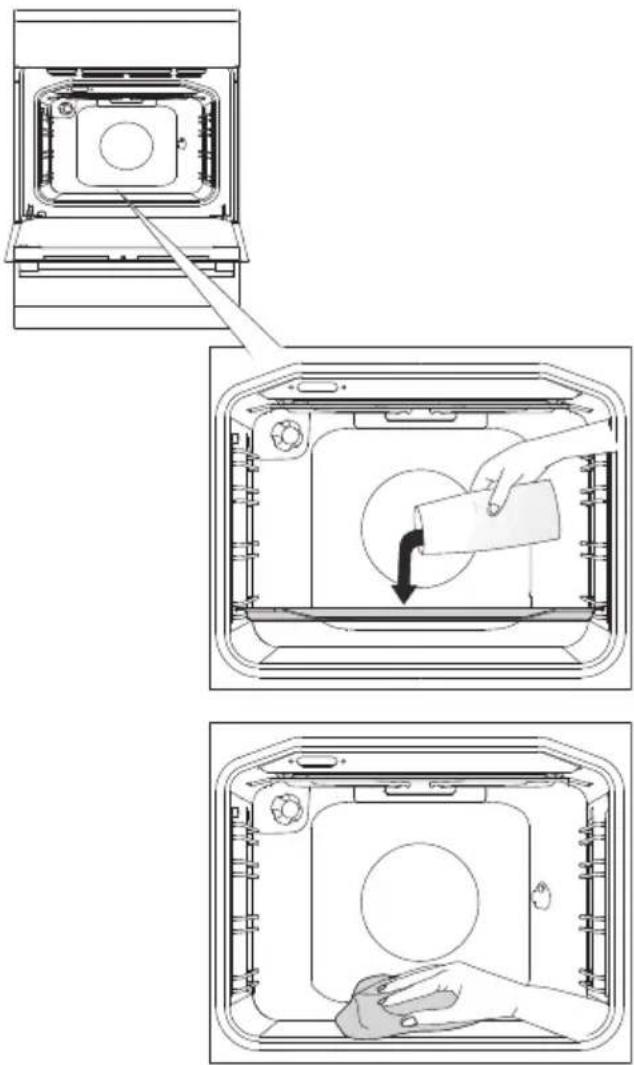

29	Utilizarea funcției aqua clean pentru a curăța cuptorul
30	Curățarea panoului inferior

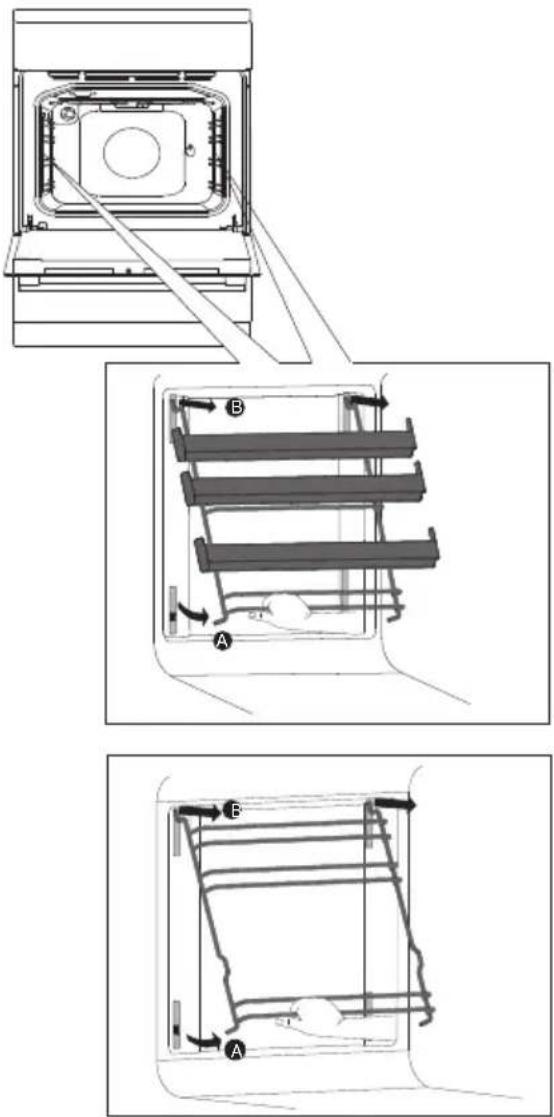

31	Îndepărtarea și curățarea ghidajelor de sărmă și telescopice extensibile

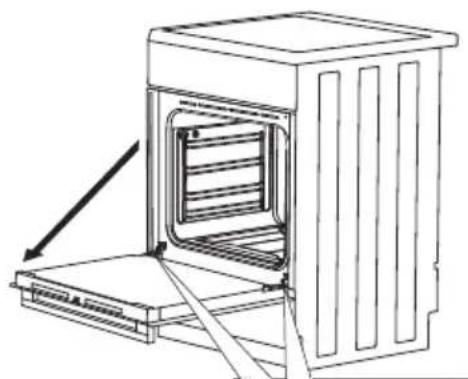

32	Scoaterea și introducerea ușii cuptorului (în funcție de model)
35	Înlăturarea și introducerea ușii panoului de sticlă
37	Înlocuirea becului
38	AVERTISMENTE SPECIALE ȘI RAPORTARE ERORI	REMEDIEREDEFECTIUNITEHNICE
40	INSTRUCTIUNI DE INSTALARE ȘI RACORDARE	INSTRUCTIUNIDE INSTALARE
47	TABEL PRIVIND DUZELE	ALTELE
49	ELIMINARE

CITIȚI CU ATENȚIE INSTRUCȚIUNILE ȘI PĂSTRAȚI-LE PENTRU O CONSULTARE ULTERIOARĂ.

Acest aparat poate fi folosit de către copii cu vârsta de minimum 8 ani și de către persoanele cu capacități fizice, senzoriale sau mentale reduse sau care nu au experiența sau cunoștințele necesare dacă sunt supravegheate sau dacă li se oferă instrucțiuni cu privire la folosirea în siguranță a aparatului și dacă înțeleg ce pericole pot apărea. Nu lăsați copiii să se joace cu aparatul. Curățarea și întreținerea nu vor fi efectuate de către copii fără a fi supravegheați.

ATENȚIONARE: Aparatul și componentele accesibile se pot încălzi foarte tare în timpul folosirii. Aveți grijă să evitați contactul cu elementele de încălzire! Copiii sub vârsta de 8 ani vor fi ținuți la distanță dacă nu sunt supravegheați în mod continuu.

ATENȚIONARE: Aparatul și unele dintre componentele sale se pot încălzi foarte tare în timpul folosirii. Copiii nu ar trebui lăsați în apropierea cuptorului.

Aparatul se poate încălzi foarte tare în timpul utilizării. Aveți grijă să nu atingeți elementele de încălzire ale cuptorului.

ATENȚIONARE: Pericol de incendiu: nu depozitați obiecte pe suprafețele de gătit.

ATENȚIONARE: Gătirea pe plită cu grăsime sau ulei dacă nu este supravegheată poate fi periculoasă și poate duce la producerea unui incendiu. Nu încercați niciodată să stingeți focul cu apă, ci opriți aparatul și acoperiți flacăra cu un capac sau o pătură anti-foc.

ATENȚIE: Procesul de gătit trebuie supravegheat. Un proces de gătit pe termen scurt trebuie supravegheat continuu.

ATENȚIONARE: Înainte de a înlocui becul, asigurați-vă că aparatul a fost deconectat de la rețeaua de alimentare cu energie pentru a preveni pericolul de șoc electric.

ATENȚIE: Acest aparat este destinat doar în scop de gătit. Aparatul nu trebuie folosit în alte scopuri, de exemplu pentru încălzirea camerei.

Aparatul nu este destinat a fi controlat prin temporizatori externi sau prin sisteme speciale de comandă de la distanță.

ATENȚIONARE: Folosiți doar grilajele de protecție proiectate de producătorul aparatului sau indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind adecvate sau grilajele de protecție încorporate în aparat. Utilizarea unor grilaje de protecție inadecvate poate duce la producerea unor accidente.

ATENȚIONARE: Dacă suprafața este crăpată, opriți aparatul pentru a evita o eventuală electrocutare.

ATENȚIE: În cazul spargerii sticlei plitei:

- opriți imediat toate arzătoarele și toate elementele de încălzire electrice și deconectați aparatul de la alimentarea electrică.

- nu atingeți suprafața aparatului.

- nu folosiți aparatul.

Pentru conectarea aparatului, folosiți un cablu de 5x1,5mm² cu marcaj H05VV-F5G1,5 sau superior. Cablul trebuie montat de către o unitate service sau o persoană calificată similar.

Aparatul este destinat a fi amplasat direct pe podea, fără suport sau plinte.

Nu așezați obiecte metalice pe plită, precum cuțite, furculițe, linguri și capace deoarece se pot încinge.

După utilizare, opriți zona de gătit de la butonul de comandă și nu vă bazați pe detectorul pentru vase.

Nu folosiți soluții de curățare abrazive sau raclete metalice ascuțite pentru a curăța geamul ușii cuptorului sau geamul capacelor cu balamale ale plitei (acolo unde este cazul), deoarece acestea pot zgâria suprafața, ceea ce poate duce la spargerea sticlei.

Aparatul nu trebuie instalat în spatele unei uși decorative pentru a evita supraîncălzirea.

Nu folosiți dispozitive de curățare cu aburi sau de înaltă presiune pentru a curăța plita, deoarece există risc de electrocutare.

Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de un service autorizat sau de persoane calificate similar, pentru a evita pericolele.

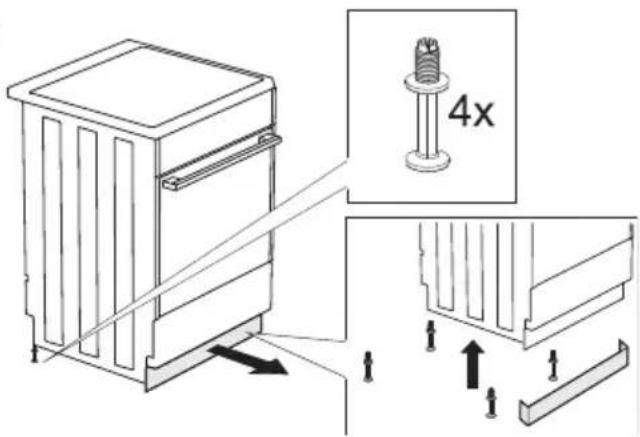

- ATENȚIE: posibilitate de înclinare.

- AVERTISMENT: Pentru a evita răsturnarea aparatului, trebuie montate elemente de stabilizare. Consultați instrucțiunile de instalare.

Folosiți doar sonda de temperatură recomandată pentru acest cuptor.

Asigurați-vă că capacul este curat și că nu există lichid pe acesta înainte de a-l ridica. Capacul poate fi lăcuit sau din sticlă. Se poate închide doar atunci când zonele de gătit s-au răcit complet.

Aparatul trebuie conectat la instalația electrică fixă care îndeplinește normele de racordare la rețeaua de alimentare cu energie.

Aparatul trebuie conectat la instalația electrică fixă care dispune de elemente de deconectare. Instalația electrică fixă trebuie realizată în conformitate cu normele de conectare la instalația electrică.

Aparatul este destinat doar pentru uz casnic. Nu îl folosiți în alte scopuri, cum ar fi încălzirea camerelor, uscarea animalelor de companie sau a altor animale, a hârtiei, țesăturilor, ierburilor etc., deoarece vă poate provoca răni sau poate provoca un incendiu.

Aparatul poate fi racordat doar de un expert autorizat de o companie de distribuție a gazelor sau de un service autorizat. Trebuie respectate legislația relevantă și condițiile tehnice ale distribuitorului local de gaze pentru conectarea la rețeaua de alimentare cu gaz.

Reparațiile neautorizate pot avea drept rezultat o explozie, electrocutare sau scurt-circuit și, prin urmare, vătămarea corporală și deteriorarea aparatului. Aceste operațiuni pot fi efectuate doar de un expert autorizat. Înainte de instalarea și conectarea aparatului, asigurați-vă că condițiile de conexiune locală și caracteristicile (tipul gazului și presiunea) sunt compatibile cu montarea aparatului.

Montarea aparatului este specificată pe plăcuța cu date tehnice.

Acest aparat nu este conectat la un dispozitiv de evacuare a produselor de ardere.

Acesta trebuie instalat și conectat în conformitate cu reglementările de instalare curente. Se va acorda o atenție deosebită cerințelor relevante referitoare la ventilație.

Acesta este un aparat din clasa 2/1. Aparatul poate atinge dulapurile adiacente pe ambele părți, atunci când sunt așezate în linie. Pe o parte, un dulap înalt – mai înalt decât aparatul – poate fi așezat la o distanță de cel puțin 10 cm față de aparat. Pe cealaltă parte, poate fi așezat doar un dulap de aceeași înălțime. Aveți grijă la așezarea corectă a pieselor arzătorului.

Închideți supapa de admisie principală dacă nu intenționați să utilizați arzătoarele pentru o perioadă mai lungă de timp (ex. înainte de a pleca în vacanță).

Balamalele de la ușa cuptorului se pot deteriora la greutate mare. Nu așezați oale grele pe ușa cuptorului și nu vă sprijiniți de ușa cuptorului când îl curățați. Nu stați pe ușa deschisă a cuptorului și nu lăsați copiii să stea pe ea.

Funcționarea aparatului este sigură cu sau fără ghidajele pentru tăvi.

Dacă cablul de alimentare este deteriorat, acesta ar trebui înlocuit de către producător sau de către un tehnician autorizat, pentru a se evita pericolele.

Dacă observați orice defecte la instalația de alimentare cu gaz sau mirosiți gaz în încăpere:

• opriți imediat alimentarea cu gaz sau închideți butelia;
• stingeți focul și orice produs din tutun;
• nu porniți aparatele electrice (inclusiv luminile);
• aerisiți bine camera - deschideți ferestrele;
• informați imediat centrul de service sau distribuitorul autorizat de gaze naturale.

Nu căptușiți pereții cuptorului cu folie de aluminiu și nu puneți tăvi de copt sau alte vase pentru gătit pe fundul cuptorului. Folia de aluminiu ar putea să împiedice circularea aerului în cuptor, să îngreuneze procesul de gătit și să distrugă învelișul de email.

Ușa cuptorului devine foarte fierbinte în timpul utilizării. Un al treilea strat de sticlă este instalat pentru extra protecție, reducând temperatura la suprafața exterioară (doar la anumite modele).

Balamalele de la ușa cuptorului se pot deteriora la greutate mare. Nu așezați oale grele pe ușa cuptorului și nu vă sprijiniți de ușa cuptorului când îl curățați.

Nu stați pe ușa deschisă a cuptorului și nu lăsați copiii să stea pe ea.

Asigurați-vă că gurile de ventilație nu sunt acoperite sau obstrucționate.

ATENȚIE: Utilizarea unui aparat de gătit pe gaz are drept rezultat generarea căldurii, umidității și a produselor de ardere în camera în care este montat. Asigurați-vă că bucătăria este bine ventilată, în special atunci când folosiți aparatul: țineți gurile de ventilație naturală deschise sau instalați un dispozitiv de ventilație mecanică (hotă).

Utilizarea intensivă prelungită a aparatului poate necesita o ventilație suplimentară, de exemplu deschiderea unei ferestre, sau o ventilație mai eficientă, de exemplu creșterea nivelului de ventilație mecanică dacă este prezentă.

Aparatul este greu. Pentru transportul aparatului este nevoie de cel puțin 2 persoane.

ÎNAINTE DE CONECTAREA APARATULUI

Citiți cu atenție instrucțiunile înainte de a conecta aparatul. Orice reparație ce rezultă din conectarea sau utilizarea incorectă a aparatului nu va fi acoperită de garanție.

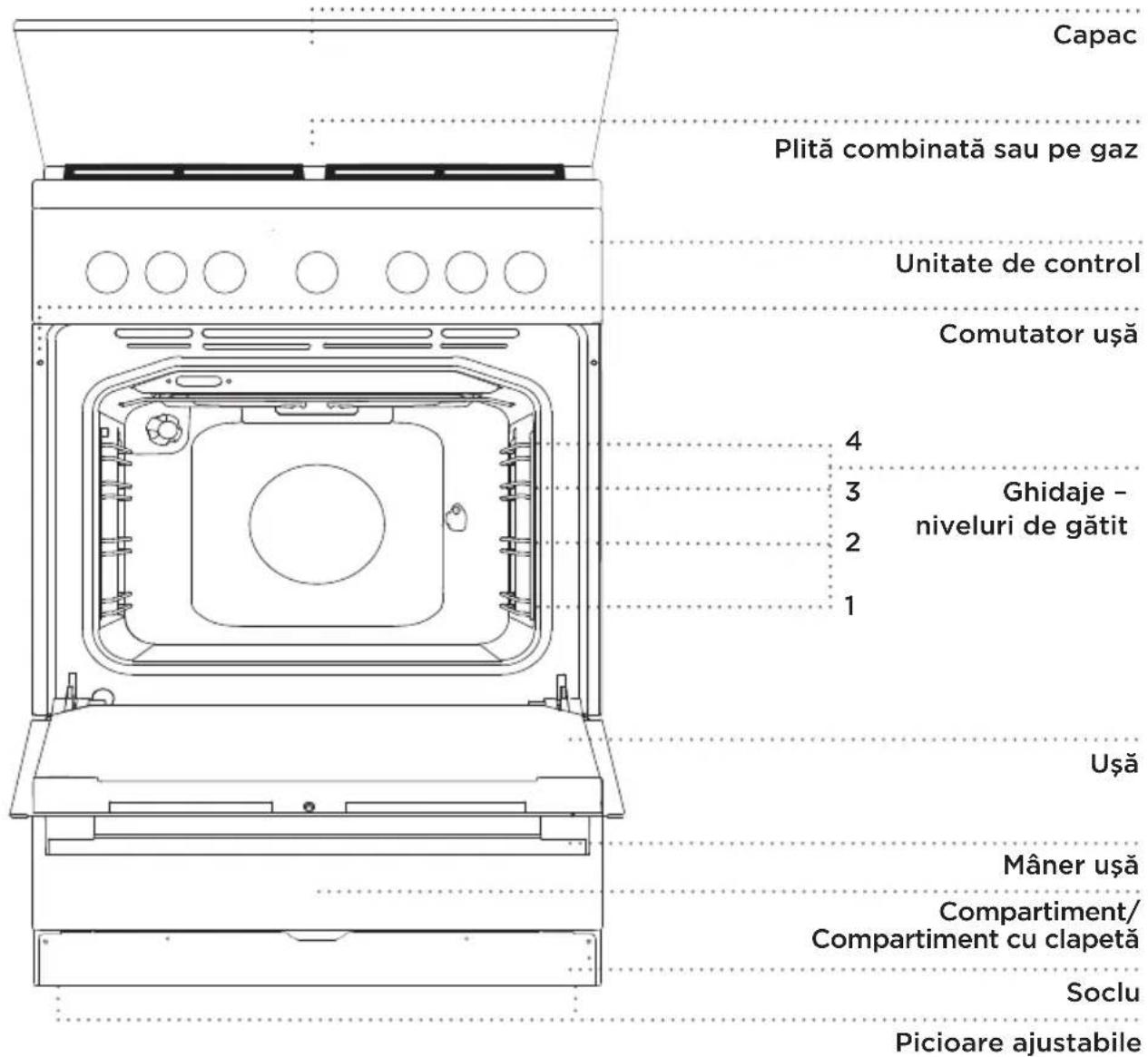

DESCRIEREA APARATULUI ȘI DOTĂRILOR (în funcție de model)

Întrucât aparatele pentru care aceste instrucțiuni au fost create pot avea dotări diferite, unele funcții sau echipamente pot fi descrise în manual, dar pot să nu apară la aparatele dumneavoastră.

CAPACUL APARATULUI

Asigurați-vă că acesta este curat și nu există lichid vărsat pe el înainte să îl ridicați.

Capacul poate fi lăcuit sau de sticlă. Poate fi închis doar când zonele pentru gătit s-au răcit complet.

Simbolul de pe produs sau de pe ambalajul acestuia indică faptul că dacă sunt de sticlă, capacele se pot sparge la temperaturi mari. Închideți toate arzătoarele înainte de a închide capacul.

COMPARTIMENTUL APARATULUI

Nu depozitați obiecte inflamabile, explozive, volatile sau care sunt sensibile la temperatură (precum hârtie, prosoape pentru vase, pungi de plastic, agenți de curățare sau detergenți și tuburi de spray) în compartimentul pentru depozitare al cuptorului, întrucât se pot aprinde în timpul utilizării excesive și pot provoca un incendiu.

LUMINĂ CONTROL

Lumina roșie este aprinsă când încălzitoarele sunt activate. Când temperatura dorită este atinsă, lumina roșie se stinge.

Când o funcție este selectată, diviziunea butonului selectat se va lumina. Aceste aparate nu au și lumină galbenă (doar la anumite modele). Iluminatul cuptorului se va aprinde automat când este selectat sistemul de gătit.

GHIDAJE DE SÂRMĂ

Ghidajele de sârmă permit pregătirea mâncării pe patru nivele.

GHIDAJE TELESCOPICE DETAȘABILE

Ghidajele telescopice detașabile pot fi adaptate pentru nivelul 2, 3 și 4. Pot fi parțial sau complet extensibile.

GHIDAJE ÎN RELIEF

Cuptorul are imprimate șanțuri laterale în cele trei niveluri pentru a insera grilajul.

COMUTATOR UȘĂ CUPTOR

Comutatorul dezactivează încălzirea cuptorului și ventilatorul când ușa este deschisă în timpul procesului de gătit. Când ușa este închisă, comutatorul activează din nou încălzitoarele.

VENTILATOR PENTRU RĂCIRE

(în funcție de model)

folosit pentru a găti la toate sistemele cuptorului. De asemenea, poate fi folosit și ca tavă pentru servit.

GRĂTARUL este folosit pentru preparare la grătar sau ca suport pentru o tigaie, tavă de copt sau vas de copt ce conține mâncare.

Există un dispozitiv de blocare de uranță pe grătar. Deci, ridicați ușor grătarul partea din față când îl scoateți din cuptor.

TAVA PENTRU COPT CU BAZĂ JOASĂ

este perfectă pentru a coace toate tipurile de carne, pește și legume și pentru colectarea grăsimii atunci când se gătește pe grătar.

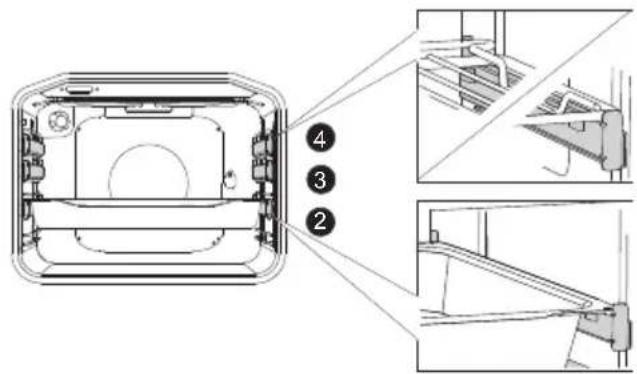

TAVA DE COPT ADÂNCĂ se folosește

pentru pregătirea fripturii și pentru coacerea produselor moi de patiserie. De asemenea, poate fi folosită și ca tavă pentru captarea picăturilor.

Nu plasați niciodată în timpul gătitului tava pentru copt în primul ghidaj, cu excepția cazurilor în care preparați la grătar sau folosiți rotisorul și nici când folosiți tava adâncă drept tavă pentru colectarea picăturilor.

Pe măsură ce accesoriile de coacere se încălzesc, forma acestora se poate modifica. Acest lucru nu afectează funcționalitatea acestora, iar acestea vor reveni la forma originală atunci când se răcesc.

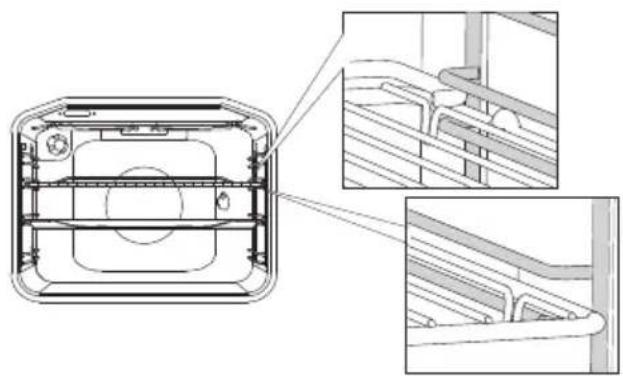

Grătarul sau tava trebuie introduse întotdeauna în șanțul dintre cele două profile de sârmă.

Cu ajutorul ghidajelor telescopice extensibile, prima dată scoateți ghidajele de pe primul nivel și plasați grătarul sau tava de copt pe ele. Apoi, împingeți-le cu mâna cât de mult posibil.

Închideți ușa cuptorului când ghidajele telescopice s-au retras complet în cuptor.

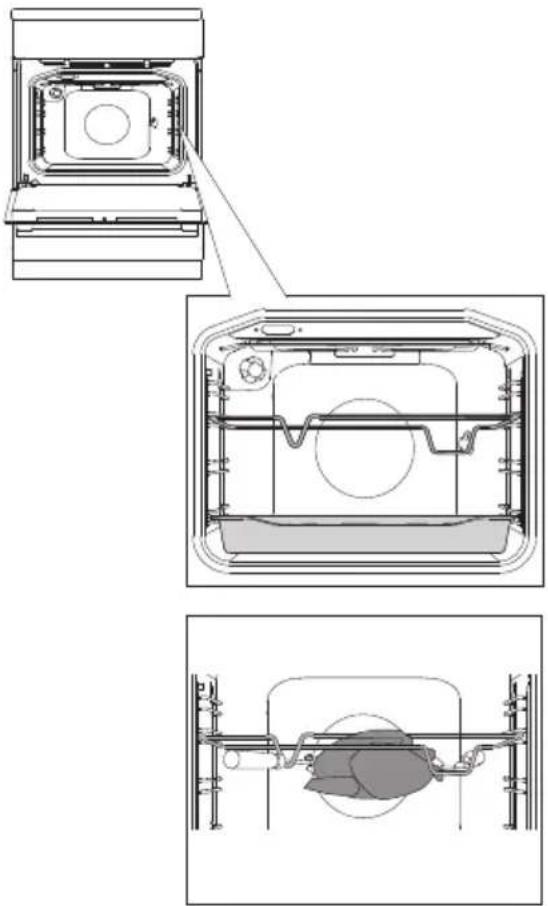

ROTISORUL (țepușa pentru carne) este utilizat pentru frigerea cărnii. Setul conține un suport pentru țepușă, o țepușă cu șuruburi și un mâner detașabil.

Aparatul și unele dintre accesorii au tendința de a se încălzi în timpul gătitului. Folosiți mănuși pentru cuptor.

UNITATEA DE CONTROL

(în funcție de model)

1 BUTON ZONĂ GĂTIT, STÂNGA FAȚĂ 2 BUTON ZONĂ GĂTIT, SPATE STÂNGA 3 LUMINĂ 4 BUTON DE APRINDERE ELECTRICĂ/CRONOMETRU 5 BUTON SELECTOR SISTEM GĂTIT 6 BUTON ZONĂ GĂTIT, SPATE, DREAPTA 7 BUTON ZONĂ GĂTIT, FAȚĂ DREAPTA

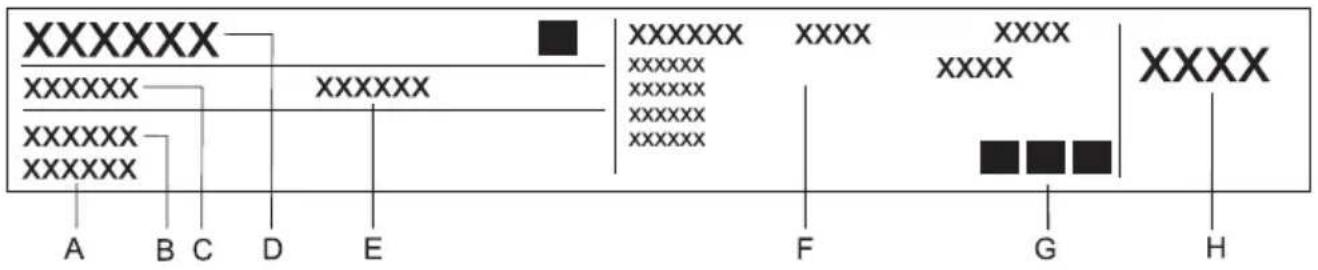

DATELE APARATULUI - PLĂCUȚA CU DATE TEHNICE (în funcție de model)

A Număr de serie B Model C Tip D Marcă E Cod F Informații tehnice G Indicații/simboluri de conformitate H Setările din fabrică pentru tipul gazului

Plăcuța ce indică informațiile de bază ale aparatului este localizată pe marginea cuptorului și este vizibilă când ușa cuptorului este deschisă.

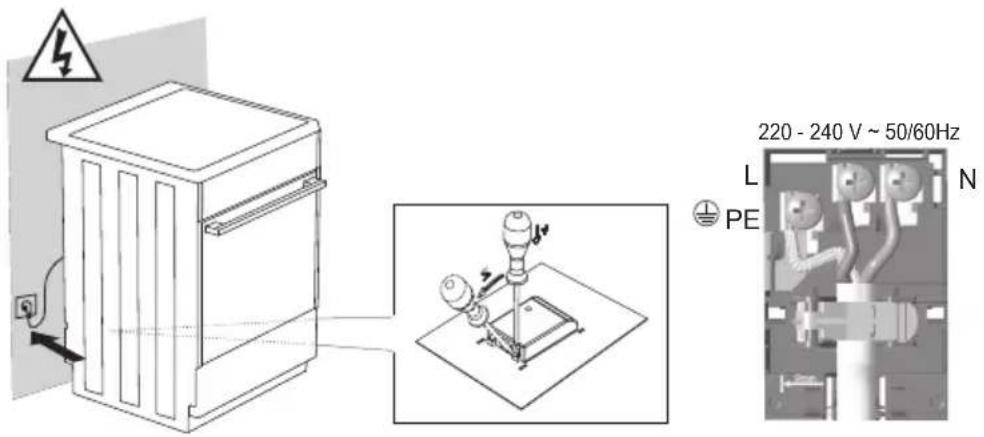

Parametri electrici (Depinde de tip; v. plăcuța tehnică a aparatului):

220-240V~ ; 50-60Hz; 1x16A

Tara de destinație Categorii de aparate
RO	I2E, I2H, I3B/P, II2H3B/P, II2H3P, II2L3B/P

ALIMENTAREA CU CĂLDURĂ

Denumirea tipului Puterea termică nominală de alimentare (kW)		Puterea electrică nominală de alimentare (kW)
FG6Axx-xxxxx	11,3 0,03
	10,8 0,03
	11,3 1,63
	10,8 1,63

ÎNAINTE DE A FOLOSI APARATUL PENTRU PRIMA DATĂ

După primirea aparatului, îndepărtați toate părțile, inclusiv echipamentul de transport, din cuptor. Curățați toate accesoriile și ustensilele cu apă și detergent. Nu folosiți agenți de curățare abrazivi.

Când cuptorul se încălzește pentru prima dată, va fi emis mirosul caracteristic al aparatelor noi. Aerisiți camera bine pe durata primei utilizări.

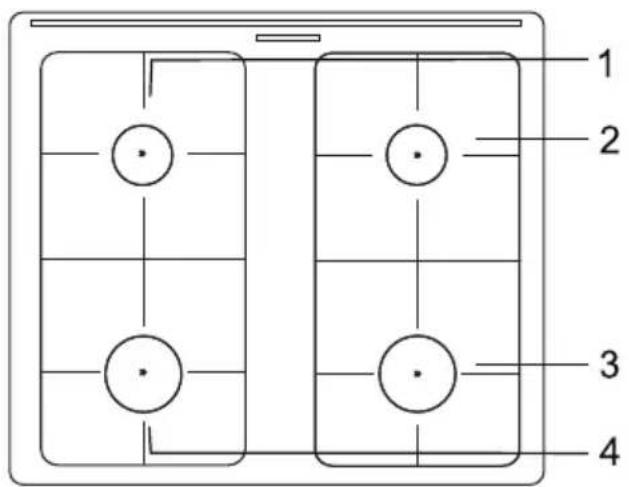

PLITA (în funcție de model)

1. Zona de gătit stânga spate
2. Zona de gătit dreapta spate
3. Zona de gătit dreapta față
4. Zona de gătit stânga față

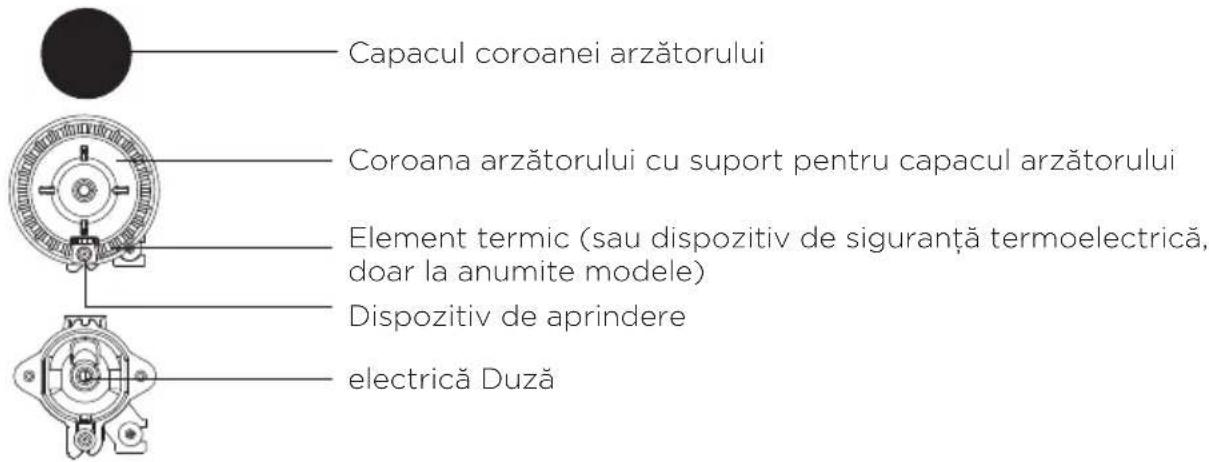

ARZĂTOARE PE GAZ

• Pentru a usca alimentele, setați prima dată arzătorul la putere maximă, și apoi continuați să gătiți la putere minimă.
• Așezați întotdeauna capacul arzătorului pe coroana arzătorului. Asigurați-vă că orificiile de pe coroana arzătorului nu sunt blocate.

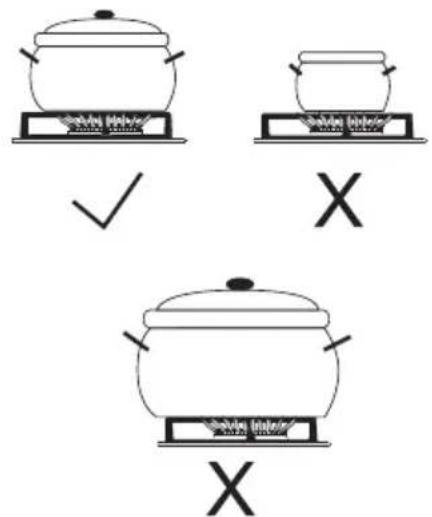

SFATURI PRIVIND UTILIZAREA VASELOR

• Vasele alese corect vor permite un timp de gătit și un consum optim de gaz. Diametrul vasului este cel mai important parametru în acest sens.
• În cazul în care vasul este prea mic, flăcările care trec peste marginea inferioară a acestuia îl vor deteriora. În plus, consumul de gaz va fi mai mare.
• Arderea gazului, de asemenea, necesită aer. Dacă o oală sau o cratiță este prea mare, nu există suficient aer iar eficiența combustiei este redusă.

Reductorul plitei cu gaz (doar la unele modele) Folosiți reductorul plitei cu gaz atunci când gătiți într-un recipient cu diametru mai mic. Așezați-l pe grătar deasupra arzătorului auxiliar.

Tipul arzătorului Diametrul recipientului

APRINDEREA ȘI UTILIZAREA ARZĂTORULUI (în funcție de model)

Apăsați întotdeauna butonul înainte de a-l roti.

Nivelurile de putere sunt indicate pe butoane cu simbolul flacără mare și flacără mică. Rotiți butonul din poziția flacără mare spre poziția flacără mică și înapoi. Intervalul de operare se află între două simboluri flacără.

Setări între și ■u sunt recomandate. În acest interval, flacăra este instabilă și se poate stinge.

Așezați oala sau cratița pe grătar deasupra arzătorului înainte de aprinderea acestuia (folosiți arzătorul cu trei inele, două inele și mini-wok). Pentru a stinge un arzător, rotiți butonul în partea dreaptă în poziția

Aprinderea cu o singură mână

Pentru a aprinde arzătorul pe gaz, apăsați butonul corespunzător și rotiți-l în poziția puterii maxime. O scânteie electrică va fi generată de dispozitivul de aprindere electrică iar gazul se va aprinde.

Aprinderea cu două mâini

Pentru a aprinde arzătorul pe gaz, apăsați butonul corespunzător și rotiți-l în poziția puterii maxime. Apăsați butonul dispozitivului de aprindere electrică. O scânteie electrică va fi generată de dispozitivul de aprindere electrică, iar gazul se va aprinde.

Aprinderea electrică va funcționa doar dacă cablul de alimentare este conectat la rețeaua de alimentare cu energie. În cazul în care aprinderea electrică nu funcționează din cauza unei pene de curent sau a dispozitivului de aprindere electrică umed, gazul poate fi de asemenea aprins cu ajutorul unui chibrit sau al unei brichete. După aprinderea gazului, țineți apăsat butonul pentru încă zece secunde, până când flacăra se stabilizează.

Dacă arzătorul nu s-a aprins în 15 secunde, închideți arzătorul și așteptați cel puțin un minut. Apoi, repetați procesul de aprindere.

Dacă flacăra arzătorului se stinge (din orice motiv), închideți arzătorul și așteptați un minut înainte de a încerca să-l reaprindeți.

CUPTOR

ALEGEREA SISTEMULUI DE GĂTIT

(în funcție de model)

Rotiți butonul (stânga și dreapta) pentru a selecta sistemul de gătit (vezi tabelul pentru program).

De asemenea, setările pot fi schimbate în timpul funcționării.

Încălzirea convențională cu gaz a cuptorului

Apăsați butonul și rotiți-l către stânga în poziția corespunzătoare; în același timp, apăsați butonul de aprindere sau țineți un chibrit aprins lângă arzător până când gazul se aprinde. Când flacăra se stabilizează, setați puterea de încălzire dorită între 150 și 275 °C.

După aprindere, țineți apăsat butonul timp de 10 secunde până când flacăra se stabilizează.

Temperatura cuptorului este reglată de un termostat. Imediat după aprindere, arzătorul funcționează la putere maximă până este atinsă temperatura setată. Apoi, termostatul reduce automat puterea arzătorului până la nivelul necesar pentru a menține temperatura setată. Reglarea temperaturii va funcționa corect doar dacă ușa cuptorului este închisă.

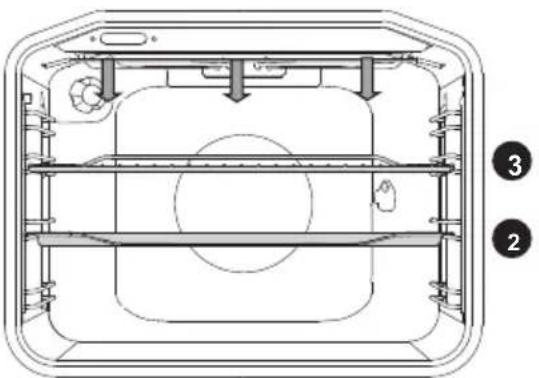

Încălzirea cuptorului cu încălzitorul cu infraroșu

Căldura este emisă de încălzitorul (grilajul) cu infraroșu instalat în tavanul cuptorului. Este utilizat pentru frigere.

- Cuptorul pe gaz

Apăsați butonul și rotiți-l în poziția superioară corectă. În același timp, apăsați butonul de aprindere sau țineți un chibrit aprins lângă arzătorul din cuptor până când gazul se aprinde.

După aprindere, țineți apăsat butonul timp de 10 secunde, până când flacăra se stabilizează.

Funcționarea încălzitorului cu infraroșu nu este controlată de termostat, astfel că acționează la putere maximă.

- Cuptorul electric

Apăsați și rotiți butonul. Temperatura de frigere este în jurul valorii de 230 °C. Când se atinge această temperatură, încălzitorul este oprit și se activează din nou când temperaturile scad sub 230°C.

În timpul aprinderii arzătorului cu infraroșu, țineți ușa cuptorului deschisă. După două minute, închideți ușa cuptorului.

Continuați gătitul cu arzătorul cu infraroșu cu ușa cuptorului închisă.

Când folosiți încălzitorul cu infraroșu, țineți ușa cuptorului închisă.

ÎNCEPEREA PROCESULUI DE GĂTIRE

Setați sistemul de gătire; apoi porniți-l.

OPRIREA CUPTORULUI

Rotiți BUTONUL SELECTOR pentru SISTEMULUI DE GĂTIT în poziția

DESCRIERI ALE SISTEMELOR (MODURI DE GĂTIT) ȘI TABELE PENTRU GĂTIT

Dacă mâncarea dorită nu se găsește în tabelul pentru gătit, căutați informația la feluri de mâncare asemănătoare. Informația afișată se referă la gătitul pe un singur nivel.

Este indicat un interval de temperatură. Începeți cu o temperatură mai joasă și creșteți-o dacă observați că mâncarea nu este rumenită suficient.

Timpul de gătit este aproximativ și poate varia în funcție de condiții.

Preîncălziți cuptorul doar când este cerut de rețeta din tabelele din acest manual de instrucțiuni. Încălzirea unui cuptor gol consumă foarte multă energie. Astfel, coacerea mai multor tipuri de produse de patiserie sau mai multe pizza succesiv vă vor ajuta să economisiți mai multă energie întrucât cuptorul a fost deja preîncălzit.

Când folosiți hârtie de pergament, asigurați-vă că este rezistentă la temperaturi înalte.

Când gătiți bucăți mari de carne sau produse de patiserie, se degajează mult abur în interiorul cuptorului, care, în schimb, poate crea condens pe ușa cuptorului. Este un fenomen normal care nu afectează funcționarea aparatului. După procesul de gătit, ștergeți ușa și geamul ușii.

Opriți cuptorul cu aproximativ 10 minute înainte de finalul procesului de gătit pentru a economisi energie, utilizând căldura acumulată.

Nu răciți mâncarea în cuptorul închis pentru a preveni condensul.

Niveluri standard de testare a gradului de preparare și temperatura interioară finală recomandată pentru diferite tipuri de carne

Tip aliment	Temperatură de interior pentru alimente Food core temperature (°C)	Culoarea cărnii în secțiune și culoarea sucului
CARNE DE VITĂ
În sânge 40-45		roșie, precum carnea crudă, puțin suc
În sânge medie 55-60 roșu deschis, mult suc roșu
Medie 65-70		roz, cantitate mică de suc de culoare roz pal
Bine făcută 75-80		maro cu nunață de gri uniformă, suc puțin fără culoare
CARNE DE VIȚEL
Bine făcută 75-85 roșu-maro
PORC
Medie 65-70 roz deschis
Bine făcută 75-85 galben- maro
CARNE DE MIEL
Bine făcută 79 gri, suc de nuanță roz
CARNE DE OAIE
În sânge 45		roșie, precum carnea crudă, puțin suc
În sânge medie 55-60 roșu deschis
Medie 65-70 roz în mijloc
Bine făcută 80 gri
CARNE DE CAPRĂ
Medie 70 roz pal, suc de culoare roz
Bine făcută 82 gri, suc doar puțin roz
CARNE DE PUI
Bine făcută 82 gri deschis
PEȘTE
Bine făcut 65-70 alb înspre gri-maro

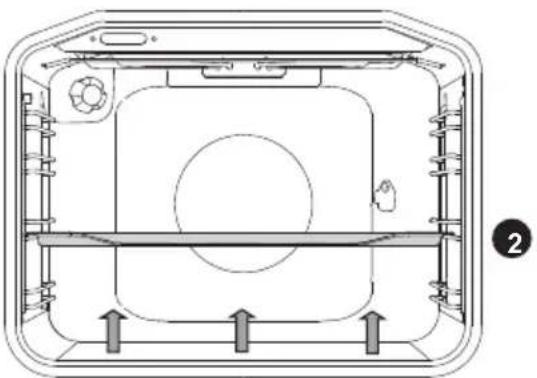

ELEMENT DE ÎNCĂLZIRE INFERIOR

Doar elementul de încălzire inferior va funcționa.

Coacerea aluaturilor:

Folosiți doar un nivel și tăvi sau foi pentru coacere de culoare deschisă. Cele de culoare închisă absorb prea multă căldură.

Întotdeauna plasați tăvile pe grilaj. Dacă folosiți foaia de copt furnizată cu aparatul, îndepărtați grilajul. Timpul de gătire va fi mai scurt dacă se preîncălzește cuptorul.

Tip aliment Ghidaj	(începând din partea inferioară)	Temperatură (°C)	Timp de gătit (min)
PRODUSE DE PATISERIE ÎN FORME DE COPT SAU TĂVI
Pandișpan* 2 190-200 30-40
Ruladă* 2 210-220 15-20
Prăjitură / pâine dulce (aluat cu drojdie)	2 180-190	60-75
Prăjitură (pandișpan) 2 190-200 20-30
Prăjitură marmorată 2 180-190 50-60
Rulouri umplute cu jeleu (Buchtel)	2 190-200	25-35
Plăcintă cu mere	2 180-190	40-50
Prăjitură cu brânză	2 180-190	70-80
Ștrudel cu mere și brânză proaspătă	2 190-200	60-70
PRODUSE MICI DE PATISERIE
Biscuiti presați*	2	170-190 20-35
Biscuiti din aluat fraged	2 190-200	15-30
Brioșe mici	2 190-200	30-45
Produse mici de patiserie, aluat dospit	2 200-210	30-40
Foietaj 2 190-200 25-35
Produse de patiserie umplute cu cremă	2 200-220 25-45
PÂINE
Pâine* 2 190-200 40-50
Chifle (Semmel)* 2 190-200 30-40
Pizza * 2 200-220 30-45

Simbolul * înseamnă că ar trebui preîncălzit cuptorul folosind sistemul de gătit selectat.

Frigerea cărnii:

Folosiți tăvi sau tigăi emailate, din sticlă securizată, argilă sau fontă. Tăvile din oțel inoxidabil nu sunt potrivite întrucât reflectă puternic căldura.

Furnizați lichid suficient în timpul procesului de gătit pentru a preveni arderea cărnii. Întoarceți carnea în timpul gătirii. Friptura va fi mai suculentă dacă o acoperiți.

Tip aliment Greutate	(g)	Ghidaj (începând din partea inferioară)	Temperatură (°C)	Timp de gătit (min)
Friptură de vită 1500 2 190-210	110-140
Friptură de porc 1500 2	200-210	110-130
Ruladă de porc	1500 2	200-210	120-140
Ruladă carne	1500 2	210-220	50-70
Friptură vitel	1700 2	180-200	110-130
Pulpă miel	1500 2	190-200	50-70
Friptură vânat	1500 2	190-200	100-120
Pui	1500 2	210-220	80-100
Carne de rață 1700 2	180-200	120-140
Carne de gâscă	3000	2 160-180	180-200
Carne de curcan	4000	2 150-160	180-240

Nu inserați tava adâncă pentru copt în primul ghidaj.

Sufleuri, alimente gratinate și feluri de mâncare cu legume

Tip aliment Ghidaj	(începând din partea inferioară)	Temperatură (°C)	Timp de gătit (min)
Pečen krompir v kosih 2 200-210 50-70
Gratinirana zelenjava 2 200-210 50-60
Lazanja 2 200-210 60-70
Musaka 2 190-200 50-60
Sladek narastek 2 200-210 40-50
Ribji narastek 2 180-200 46-65

Alimente congelate

Tip aliment Ghidaj	(începând din partea inferioară)	Temperatură (°C)	Timp de gătit (min)
Cartofi prăjiți 2 200-220 20-35
Crochete cartofi 2 200-220 20-35
Pizza	2 200-220	20-30
Ștrudel cu mere și brânză proaspătă	2 190-200	60-75
Cornuri franțuzești	2 190-200	20-30

ELEMENT DE ÎNCĂLZIRE GRĂTAR (INFRAROŞU)

Va funcționa sistemul de încălzire (infraroșu) al grătarului situat în partea superioară a cuptorului.

Frigere cu încălzitorul pe gaz sau electric

Tip aliment Greutate Ghidaj		(începând din partea inferioară)	Timp de gătit (min)
CARNE ȘI PEȘTE
Friptură vită 180 g/bucată 3 25-35
File porc 150 g/bucată 3 25-35
Cărnați de grătar 70 g/bucată 3 18-23
Tarte cu carne 120 g/bucată 3 25-30
Pulpe de pui 150 g /bucată 3 35-45
Pește întreg 200 g/bucată 3 18-23
File pește	100 g/bucată	3	15-20
Friptură/ file somon	200 g/bucată 3	20-30
1 pui, tăiat pe jumătate	1500 g	2	60-80
PÂINE COAPTĂ
Pâine coaptă		3	2-4
Tartine		3	3-5

Preîncălziți încălzitorul cu infraroșu (grilajul) timp de cinci minute.

Urmăriți procesul de gătit tot timpul. Carnea se poate arde repede din cauza temperaturii. Frigerea cu grătar este adecvată pentru pregătirea crocantă și pentru gătirea cu grăsime puțină a cărnii și peștelui (fripturi, escalop, somon, etc.) sau pâine prăjită. Când frigeți direct pe grătar, ungeți cu ulei pentru a preveni lipirea cărnii de grătar și inserați-o pe cel de-al treilea ghidaj. Inserați tava pentru colectarea picăturilor pe primul sau al doilea ghidaj.

Când frigeți în tava pentru copt, asigurați-vă că există suficient lichid pentru a nu se arde. Întoarceți carnea în timpul gătirii.

După frigere, curățați cuptorul, accesoriile și ustensilele.

Gătirea cu ajutorul rotisorului (în funcție de model)

Temperatura maximă este de 230°C atunci când se folosește rotisorul.

1 Introduceți suportul țepușei în cel de-al treilea ghidaj din partea inferioară și așezați tava adâncă în primul ghidaj din partea inferioară pentru a o folosi ca tavă pentru colectarea picăturilor.

2 Străpungeți carnea cu țepușa și strângeți șuruburile.

Așezați mânerul țepușei pe suportul frontal al țepușei și introduceți vârful în orificiul din partea dreaptă a peretelui din spate al cuptorului (orificiul este protejat cu un capac rotativ).

3 Desfaceți mânerul țepușei și închideți ușa cuptorului.

Porniți cuptorul și selectați elementul de încălzire al grătarului și rotisorul.

Grătarul va funcționa numai când ușa cuptorului este închisă.

Scoateți din priză aparatul și așteptați să se răcească.

Copiii nu trebuie să curețe aparatul fără a fi supravegheați.

Email

Curățați emailul cu agenți de curățare lichizi neabrazivi special concepuți pentru asemenea suprafețe. Aplicați detergentul pe o cârpă umedă și curățați suprafața. Apoi, clătiți suprafața cu apă. Nu aplicați detergentul direct pe email.

Nu folosiți agenți de curățare sau bureți abrazivi. Suprafața cuptorului nu ar trebui să intre în contact cu spray-urile de curățare întrucât pot apărea deteriorări vizibile sau permanente.

Învelișul de oțel inoxidabil de pe partea din față a carcasei

(în funcție de model)

Curățați această suprafață doar cu un detergent blând și un burete moale care să nu zgârie emailul. Nu utilizați agenți de curățare abrazivi sau detergenți ce conțin solvenți pentru că pot deteriora emailul carcasei.

Suprafețe lăcuite și părți din plastic

Nu curățați butoanele, mânerele ușii, autocolantele și plăcuțele cu date tehnice/referitoare la tipul aparatului cu soluții abrazive sau materiale abrazive de curățare, soluții de curățare pe bază de alcool sau cu alcool. Îndepărtați imediat petele cu o cârpă moale neabrazivă și apă, pentru a evita deteriorarea suprafeței.

De asemenea, puteți folosi detergenți și materiale de curățare special create pentru aceste suprafețe, conform instrucțiunilor producătorilor lor.

Suprafața cu înveliș de aluminiu nu trebuie să intre în contact cu spray-uri de curățare pentru cuptor, deoarece poate duce la deteriorări vizibile și permanente.

CURĂȚAREA CONVENȚIONALĂ A CUPTORULUI

Puteți folosi procedura standard de curățare a murdăriei din cuptor (cu detergenți și spray pentru cuptor). După curățare, clătiți bine reziduurile de detergent.

Curățați cuptorul și accesoriile după fiecare utilizare pentru a preveni ca murdăria să adere la suprafață. Cea mai ușoară metodă de a îndepărta grăsimea este să folosiți detergent lichid călduț cât cuptorul încă este cald.

În cazul murdăriei și grăsimii greu de curățat, folosiți detergenți convenționali de curățare a cuptorului. Clătiți cuptorul bine cu apă curată pentru a îndepărta toate reziduurile de detergent. Nu folosiți niciodată soluții de curățare agresive, abrazive, bureți abrazivi, soluții de îndepărtare a petelor și ruginii, etc.

Curățați accesoriile (formele de copt și tăvile, grătarele, etc.) cu apă fierbinte și detergent.

Cuptorul și tăvile de copt sunt acoperite cu un email special pentru o suprafață fină și rezistentă. Acest înveliș special face mai ușoară curățarea la temperatura camerei.

ARZĂTORUL PE GAZ

Grătarul, suprafața de gătit și componentele arzătoarelor pot fi curățate cu apă fierbinte și detergent de vase. Nu le curățați în mașina de spălat vase.

Curățați elementul termic și dispozitivul de aprindere electrică cu o perie moale. Aceste componente trebuie să fie foarte curate pentru a funcționa corect. Curățați coroana și capacul arzătorului. Asigurați-vă că orificiile de pe coroana arzătorului nu sunt înfundate sau altfel blocate. După curățare, uscați bine toate componentele și reasamblați-le corect. Orice componentă care nu este așezată bine va face aprinderea arzătorului mai dificilă.

* Capacele arzătorului sunt finisate cu email negru. Din cauza temperaturilor ridicate, decolorarea nu poate fi evitată. Cu toate acestea, aceasta nu afectează funcționarea arzătorului.

UTILIZAREA FUNCȚIEI AQUA CLEAN PENTRU A CURĂȚA CUPTORUL

1. Aprindeți gazul în cuptor și rotiți butonul de selectare a sistemului la poziția AQUA CLEAN.

2. Turnați 0,6 l de apă într-un pahar sau un vas de copt puțin adânc și așezați-l pe ghidajul inferior.

După 30 de minute, reziduurile de alimente de pe pereții de email ai cuptorului se vor înmuia și vor fi ușor de curățat cu o cârpă umedă.

Utilizați sistemul Aqua Clean când cuptorul s-a răcit complet.

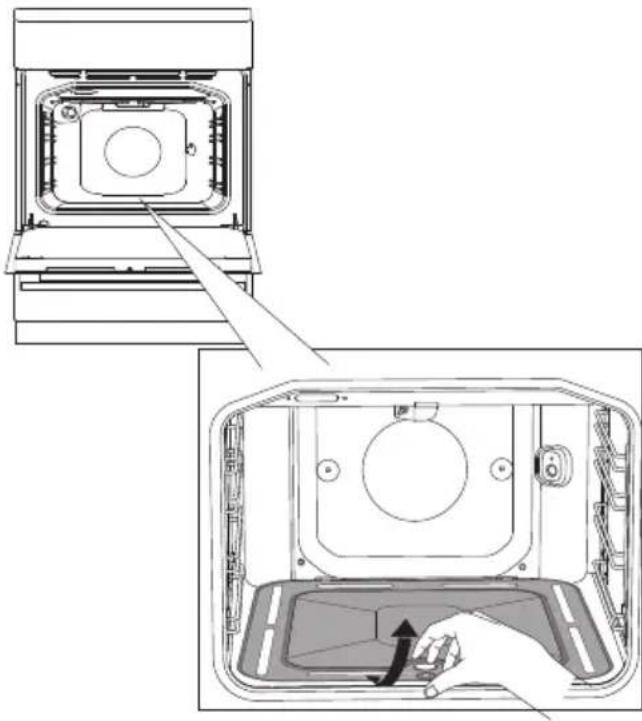

CURĂȚAREA PANOULUI INFERIOR

Lăsați-l să se răcească complet.

1. Ridicați ușor partea inferioară și trageți-o afară introducând degetul în orificiul din jumătatea marginii din față.

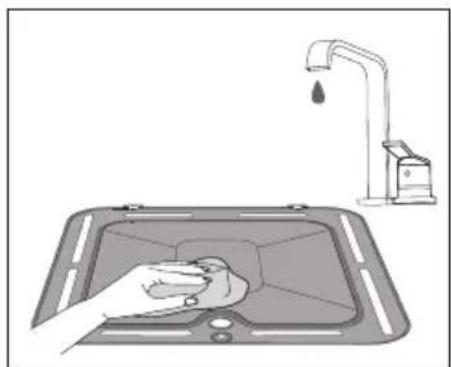

2. Curățați-o cu agenți de curățare neabrazivi. Asigurați-vă că este foarte bine clătită sub jet de apă, astfel încât să nu mai existe urme de detergent pe suprafață. Apoi ștergeți-o bine.

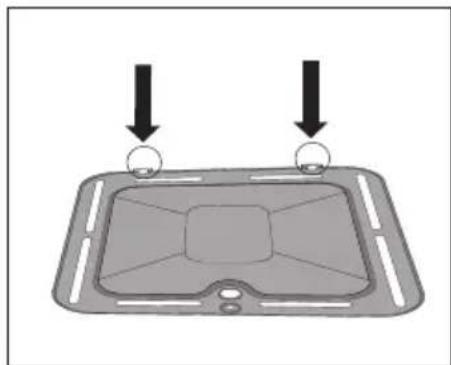

3. Introduceți-o în orificiile din stânga și dreapta din spate și fixați-o în față pentru a preveni mișcările când se folosește cuptorul ulterior.

Dacă partea inferioară nu este corect plasată și fixată, ar putea afecta calitatea procesului de gătit.

ÎNDEPĂRTAREA ȘI CURĂȚAREA GHIDAJELOR DE SÂRMĂ ȘI TELESCOPICE EXTENSIBILE

Folosiți doar detergenți convenționali pentru a curăța ghidajele.

A. Apucați ghidajele de partea inferioară și trageți-le spre centrul interiorului cuptorului.

B. Scoateți-le din orificiile din partea superioară.

Pentru a înlocui ghidajele, respectați ordinea inversă.

ATENȚIONARE:

Nu scoateți clemele care sunt introduse în cuptor.

Nu curățați ghidajele extensibile în mașina de spălat vase.

SCOATEREA ȘI INTRODUCEREA UȘII

CUPTORULUI (în funcție de model)

1. În primul rând, deschideți complet ușa (cât de mult posibil).

2. A. Rotiți opritoarele atât cât vă permit (în cazul închiderii convenționale). Cu ajutorul sistemului de închidere ușoară,

B. Dacă aparatul este prevăzut cu sistemul GentleClose, rotiți din nou clanțele până la un unghi de 90°.

C. Dacă aparatul este prevăzut cu sistemul GentleClose, ridicați ușor clanțele și trageți spre dvs.

3. Închideți ușor ușa până ce clanțele se aliniază cu fantele. Ridicați ușor ușa și scoateți-o din ambele fante.

Pentru a înlocui ușa, aplicați procedura în ordine inversă. Dacă ușa nu se deschide sau închide corespunzător, asigurați-vă că crestăturile de pe balamale sunt aliniate cu bazele balamalei.

La înlocuirea ușii, asigurați-vă că suporturile balamalelor sunt așezate corect în bazele balamalelor pentru a preveni închiderea bruscă a balamalei principale care este legată de un arc principal puternic. Dacă se acționează arcul principal, există riscul să vă răniți.

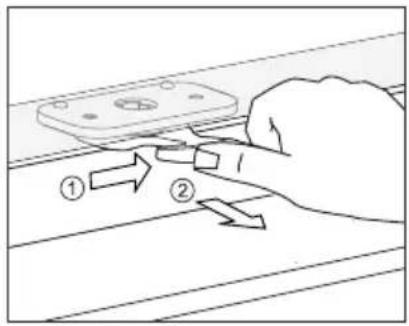

BLOCARE UȘĂ (în funcție de model)

Pentru a o deschide, apăsați ușor în dreapta cu degetul mare și trageți ușa în afară în același timp.

Atunci când ușa cuptorului este închisă, încuietoarea revine automat la poziția inițială.

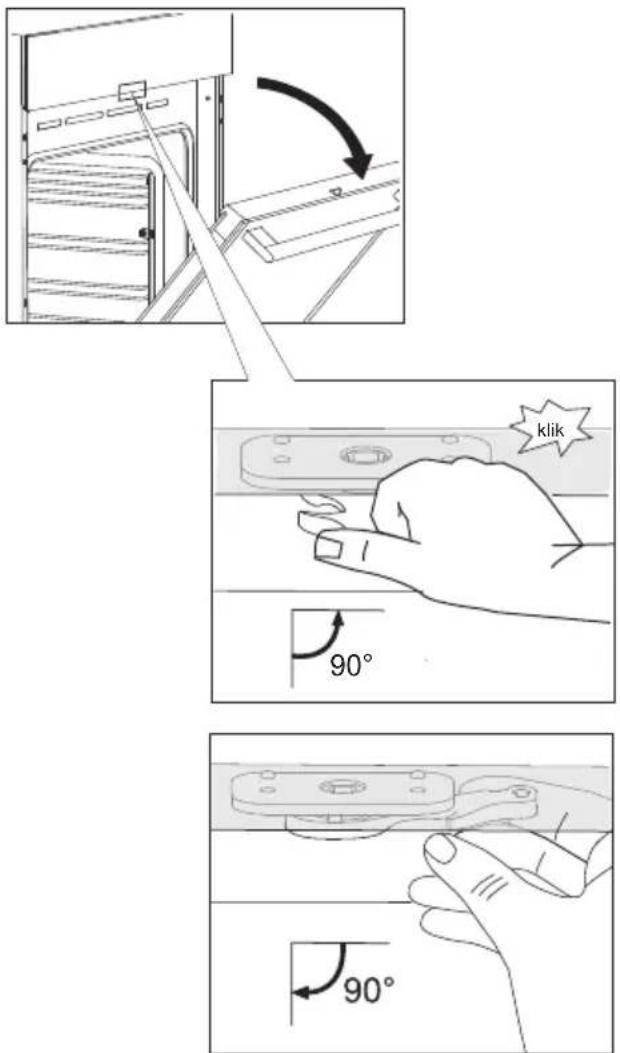

Cuptorul trebuie să fie rece în totalitate.

Mai întâi, deschideți ușa cuptorului.

Împingeți încuietoarea la dreapta la 90° cu degetul mare până simțiți un click. Blocarea ușii nu este dezactivată.

Pentru a reactiva blocarea ușii, deschideți ușa cuptorului și folosiți degetul drept arătător pentru a trage mânerul către dumneavoastră.

ÎNCHIDEREA UȘOARĂ A UȘII (în funcție de model)

Ușa cuptorului este prevăzută cu un sistem care atenuează forța de închidere a ușii, care include și unghiul de 75 de grade. Acesta permite închiderea simplă, fără zgomot și cursivă a ușii. O împingere ușoară (într-un unghi de 15 grade relativ față de poziția închisă a ușii) este suficientă pentru ca ușa să se închidă automat și ușor.

În cazul în care forța aplicată pentru închiderea ușii este prea puternică, efectul sistemului este redus sau sistemul va fi ocolit pentru siguranța acestuia.

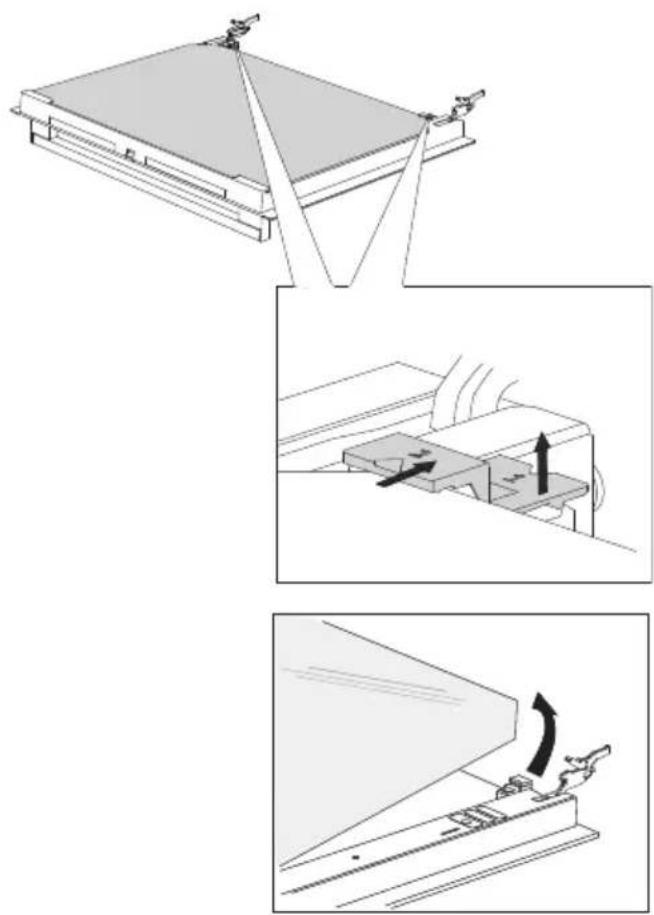

ÎNLĂTURAREA ȘI INTRODUCEREA UȘII PANOULUI DE STICLĂ

Ușa panoului de sticlă poate fi curățată pe interior, dar trebuie întâi îndepărtată. Îndepărtați ușa cuptorului (vezi capitolul "Îndepărtarea și înlocuirea ușii cuptorului").

În funcție de model, sticla din ușă este îndepărtată conform descrierii METODEI 1 SAU METODEI 2.

METODA 1 (în funcție de model)

1. Ridicați ușor suporturile de pe partea stângă și dreaptă a ușii (marcajul 1 de pe suport) și trageți-le de pe panoul de sticlă (marcajul 2 de pe suport).

2. Țineți panoul de sticlă de marginea de jos; ridicați-l ușor pentru a nu mai fi atașat de suport; și îndepărtați-l.

3. Pentru a îndepărta al treilea panou de sticlă (doar la anumite modele), ridicați-l și îndepărtați-l. Îndepărtați și garniturile de plastic de pe panou.

Pentru a înlocui panoul de sticlă, urmați pașii în ordinea inversă. Marcajele (semicercurile) de pe ușă și de pe panoul de sticlă trebuie să se suprapună.

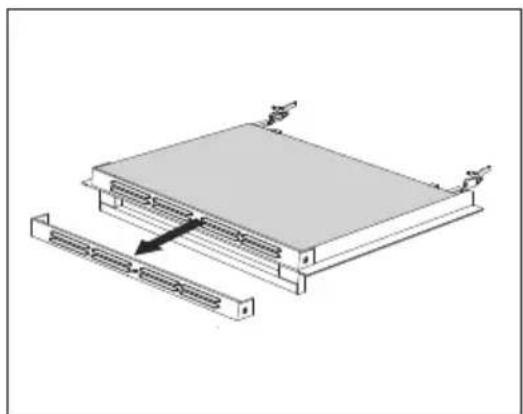

METODA 2 (în funcție de model)

1. Desfaceți șuruburile suportului de ambele părți ale ușii.

2 Îndepărtați suportul.

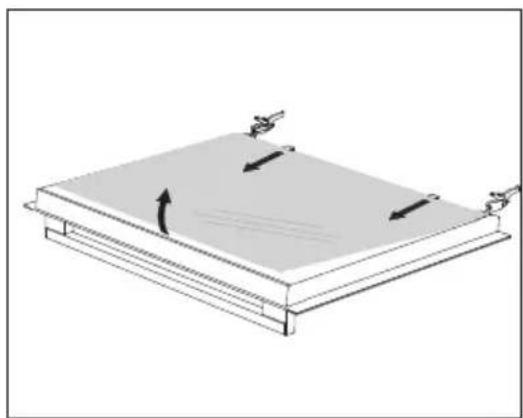

3 Ridicați ușor geamul ușii și scoateți-l din clemele aflate în partea inferioară a ușii.

Pentru a înlocui geamul ușii, procedați în ordine inversă.

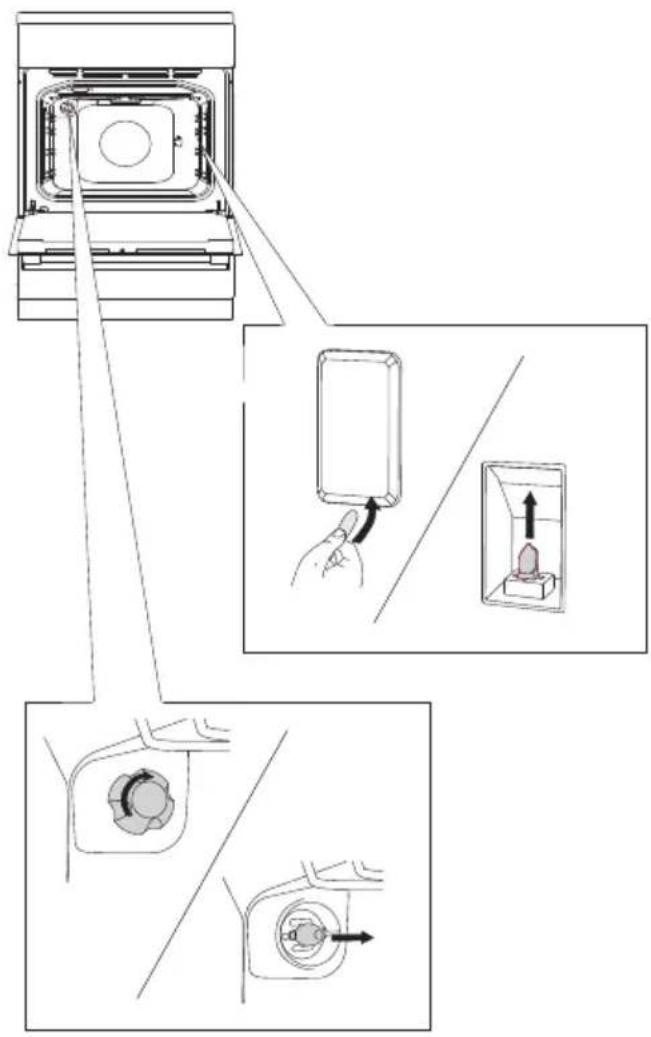

ÎNLOCUIREA BECULUI

Becul este un consumabil și, deci, nu este acoperit de garanție. Înainte de a schimba becul, îndepărtați tăvile, grătarul și ghidajele.

Folosiți o șurubelniță Phillips.

(Bec cu halogen: G9, 230 V, 25 W; bec normal E14, 25 W, 230 V)

Folosiți o șurubelniță plată pentru a scoate partea care acoperă becul și îndepărtați-o. Îndepărtați becul.

Aveți grijă să nu deteriorați emailul.

Desfaceți capacul becului și scoateți becul.

Protejați-vă pentru a evita arsurile.

AVERTISMENTE SPECIALE ȘI RAPORTARE ERORI

În timpul perioadei de garanție, reparațiile pot fi efectuate doar de un centru de service autorizat de producător.

Înainte de efectuarea oricărei reparații, asigurați-vă că aparatul este deconectat de la rețeaua de alimentare cu energie prin scoaterea siguranței sau a ștecherului din priza de perete.

Intervențiile și reparațiile neautorizate ale plitei pot avea drept rezultat un risc de electrocutare sau un scurt-circuit; prin urmare, nu încercați să efectuați singuri reparațiile. Lăsați aceste operațiuni în seama unui expert sau a unei unități de reparații autorizate.

În cazul unor defecte minore sau probleme de funcționare a aparatului, verificați instrucțiunile de mai jos pentru a vedea dacă puteți elimina cauzele.

IMPORTANT

Vizitele efectuate de un tehnician în perioada de garanție vor fi taxate dacă aparatul nu funcționează din cauza utilizării necorespunzătoare. Păstrați aceste instrucțiuni într-un loc unde sunt întotdeauna accesibile; dacă predați aparatul unei alte persoane, trebuie, de asemenea, să includeți instrucțiunile.

Iată câteva sfaturi privind rezolvarea unor probleme comune.

Problemă/eroare Cauză
Siguranța principal sare des Sunați un tehnician.
Illuminatul cuptorului nu funcționează.	Procesul de schimbare a becului este descris în capitolul Întreținere și Curățare.
Aluatul nu este bine făcut Ați	ales temperatura și sistemul de încălzire corect?Ușa cuptorului este închisă?
Arzătoarele nu funcționează uniform	Apelați la un expert pentru a verifica setările de gaz..
Flacăra se schimbă brusc, butonul trebuie să fie ținut apăsat mai mult timp pentru a aprinde arzătorul.	Asigurați-vă că arzătorul este corect asamblat
Flacăra se stinge după aprindere.	Țineți butonul apăsat mai mult timp. Înainte de a da drumul butonului, apăsați mai tare.
Există o decolorare pe grilajul din zona arzătorului.	Acesta este un fenomen natural ce para în urma temperaturilor ridicate. Curățați-l cu un detergent pentru metal.
Aprinderea arzătorului electric nu mai funcționează	Curățați deschizătura dintre bușonul pentru scânteie și arzător. Curățați capacele arzătoarelor cu detergent pentru metal.Așezați capacul arzătorului corect.

Dacă problema persistă, chiar dacă ați urmat sfaturile de mai sus, apelați un service autorizat. Reparațiile sau orice alte pretenții la garanție ce rezultă din conectarea sau utilizarea incorectă a aparatului nu vor fi acoperite de garanție. În acest caz, utilizatorul va acoperi costurile de reparație.

INSTRUCȚIUNI DE INSTALARE ȘI RACORDARE

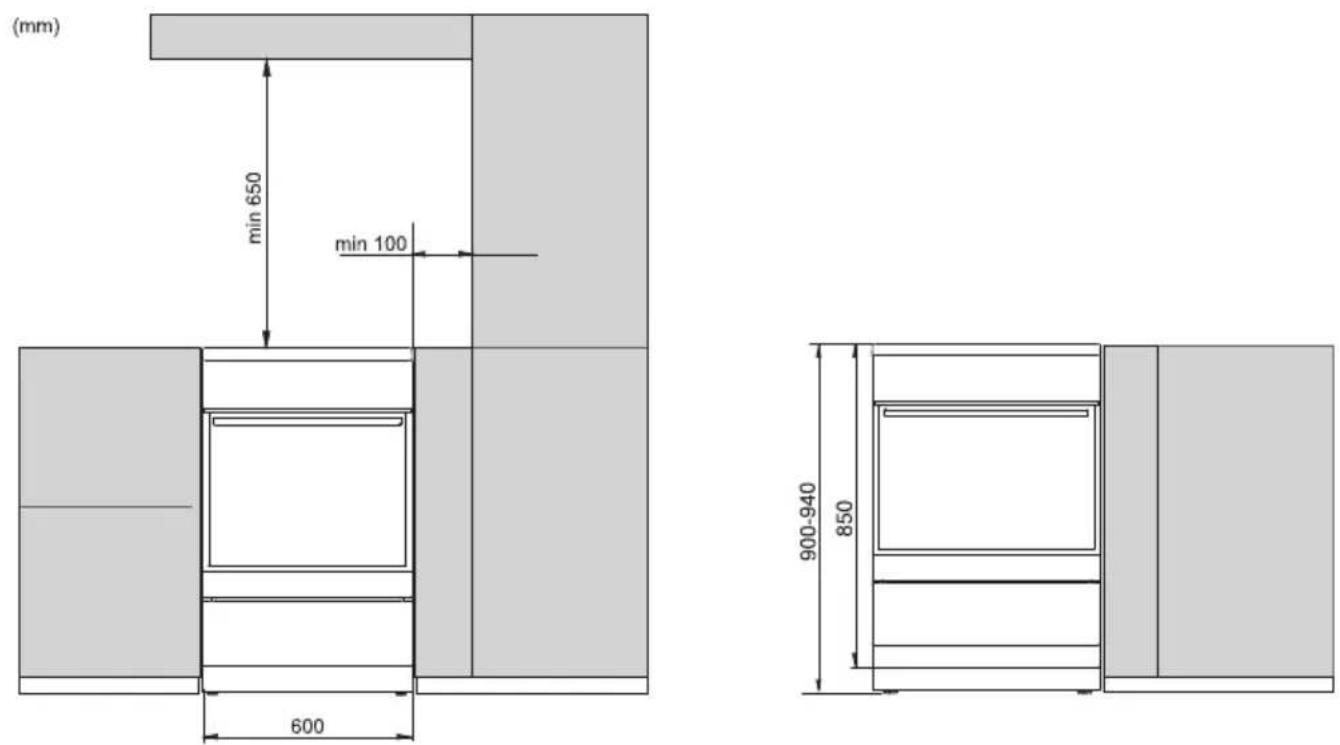

AȘEZAREA APARATULUI (în funcție de model)

Pereții sau mobila adiacenți aparatului (podeaua, peretele din spate al bucătăriei, pereții laterali) trebuie să fie rezistenți la o temperatură de cel puțin 90 °C.

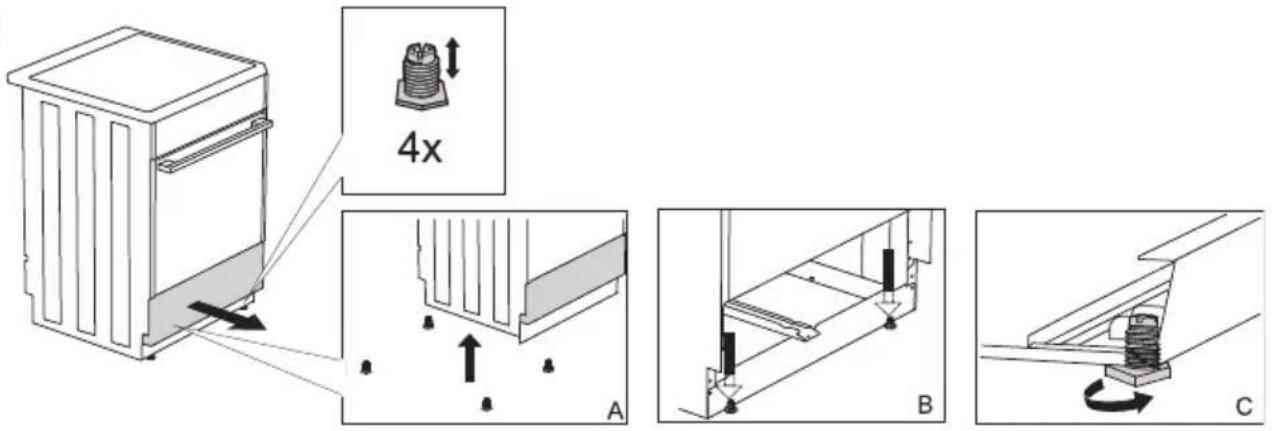

NIVELAREA APARATULUI ȘI SUPORTUL SUPLIMENTAR

A)

B)

Dimensiunile din paranteze reprezintă măsurile încorporate ale consolei suport fără suport suplimentar. În cazul în care elementul furnizat care protejează aparatul împotriva răsturnării nu poate fi fixat ferm pe perete cu șuruburile și diblurile furnizate, utilizați alte accesorii pentru a fixa consola în așa fel încât aceasta să nu poată fi scoasă din perete.

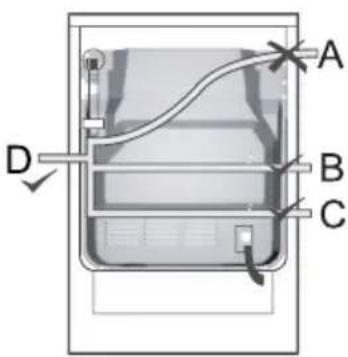

CONECTAREA LA REȚEAUA DE ALIMENTARE CU ENERGIE

Capacul furnizat trebuie să fie așezat peste clema de conectare!

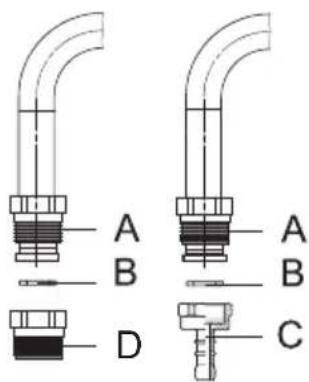

RACORDĂRILE LA REȚEAUA DE ALIMENTARE CU GAZ

SETĂRILE DIN FABRICĂ

• Aparatele pe gaz sunt testate și prevăzute cu semnul CE.
• Aparatele pe gaz sunt furnizate sigilate cu arzătoarele adaptate la tipul de gaz natural H sau E (20 mbar), sau gaz lichefiat (30 sau 50 mbar). Informațiile sunt furnizate pe plăcuța cu date tehnice a aparatului din interiorul cuptorului. Aceasta este vizibilă atunci când se deschide ușa cuptorului.
• Înainte de conectarea aparatului, asigurați-vă că cerințele locale de racordare (tipul de gaz și presiunea) sunt compatibile cu setările aparatului. În cazul în care gazul pe care îl utilizați nu este compatibil cu setările curente ale aparatului, contactați un tehnician sau distribuitor.
• Modificarea plitei pentru utilizarea altui tip de gaz necesită înlocuirea duzelor (vezi secțiunea TABEL PRIVIND DUZELE).
• În cazul unor reparații sau dacă garnitura este deteriorată, componentele funcționale trebuie testate și re-etanșate în conformitate cu instrucțiunile de instalare. Componentele funcționale includ următoarele: duza fixă pentru flacără mare și șurubul de reglare ajustabil pentru flacăra mică.

RACORDAREA LA REȚEAUA DE ALIMENTARE CU GAZ

• Acest aparat nu este conectat la un dispozitiv de evacuare a produselor de ardere. Acesta trebuie să fie instalat și conectat în conformitate cu reglementările de instalare curente. Se va acorda o atenție deosebită cerințelor relevante referitoare la ventilație.
• Aparatul trebuie să fie racordat la rețeaua de alimentare cu gaz sau butelie conform instrucțiunilor companiei locale de distribuție a gazelor.
• Pentru branșarea la gaze există un ștecher pe partea dreaptă a dispozitivului, cu filet extern EN ISO 228-1, care poate fi convertit în EN ISO 10226-1/-2 cu adaptor și garnitură suplimentare (în funcție de regulamentele de branșare din țara respectivă).
• Se furnizează și un dispozitiv de racordare la conducta de gaze naturale lichefiate și o garnitură nemetalică (în funcție de model).
• Atunci când conectați aparatul la o sursă de gaze, garnitura de conectare trebuie ținută în aceeași poziție pentru a nu se roti.
• Când racordați aparatul la rețeaua de alimentare cu gaz, trebuie să țineți de componentă pentru a preveni rotirea acesteia.
• Utilizați garnituri nemetalice aprobate și materiale de etanșare aprobate pentru etanșarea îmbinărilor. Utilizați fiecare garnitură doar o singură dată. Grosimea garniturii nemetalice plate poate fi deformată cu până la 25%.
• Racordați aparatul la rețeaua de alimentare cu gaz folosind un furtun flexibil certificat. Furtunul nu trebuie să atingă peretele inferior al aparatului, peretele din spate sau tavanul cuptorului.

Racordarea cu un furtun flexibil

Dacă aparatul este racordat cu un furtun flexibil, trecerea furtunului indicată cu "A" nu este acceptabilă.

Dacă se folosește o țeavă de metal, opțiunea A este de asemenea permisă.

Mufa de racordare la rețeaua de alimentare cu gaz

A Conectare EN ISO 228-1 B Grosime garnitură nemetalică 2 mm C Ștecher furtun pentru gaz (în funcție de regulamentele de branșare din țara respectivă). D Ștecher furtun EN ISO 10226-1/-2 (în funcție de regulamentele de branșare din țara respectivă) Ștecher gaz (în funcție de regulamentele de branșare din țara respectivă).

După racordare, verificați funcționarea arzătoarelor. Flăcările trebuie să ardă și să aibă culoarea albastru și verde. Dacă flacăra este instabilă, creșteți puterea minimă după cum este necesar. Explicați utilizatorului modul de funcționare al arzătoarelor și revizuiți manualul de utilizare împreună cu acesta.

După racordarea aparatului, verificați etanșarea tuturor îmbinărilor.

MODIFICAREA ARZĂTOARELOR PENTRU UTILIZAREA UNUI ALT TIP DE GAZ

• Modificarea arzătoarelor pentru utilizarea unui alt tip de gaz nu necesită scoaterea plitei din blat.
• Înainte de a efectua modificările, deconectați aparatul de la rețeaua de alimentare cu energie și închideți supapa de alimentare cu gaz.
• Înlocuiți duza existentă pentru sarcina termică nominală cu duze adecvate pentru noul tip de gaz (vezi tabelul).
• Atunci când modificați aparatul pentru utilizarea gazelor naturale lichefiate, strângeți complet șurubul de reglare a sarcinii termice minime pentru a obține sarcina termică minimă.
• Atunci când modificați aparatul pentru a fi utilizat cu gaze naturale, desfaceți șurubul de reglare a sarcinii termice minime pentru a obține sarcina termică minimă, dar nu mai mult de 1,5 rotiri.

După modificarea aparatului pentru utilizarea unui alt tip de gaz, înlocuiți autocolantul vechi cu informațiile tipului de gaz (pe plăcuța cu date tehnice) cu noul autocolant relevant și testați funcționalitatea și etanșarea aparatului.

Asigurați-vă că conductorii electrici, elementele capilare și termice ale termostatului nu pătrund în fluxul de gaze.

• Elementele de reglare pentru sarcina termică minimă a arzătoarelor sunt accesibile prin orificiile de pe panoul de control.
• Scoateți grătarul, capacele arzătoarelor și coroanele arzătoarelor.
• Scoateți butoanele de control.

Arzător

1 Capacul coroanei arzătorului 2 Coroana arzătorului cu suport pentru capacul arzătorului 3 Element termic (doar la unele modele) 4 Dispozitiv de aprindere electrică 5 Duză

Arzător triplu (trei inele)

A Duză

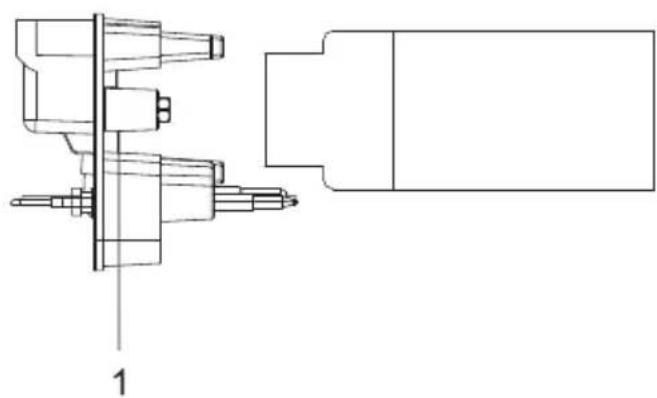

Supapa de gaz cu un dispozitiv de siguranță

B Șurubul de reglare a sarcinii termice minime

Butoanele de control ale arzătorului cuptorului

Pentru a accesa componentele necesare adaptării arzătorului la alt tip de gaz, panoul de control, panoul inferior și arzătorul cuptorului trebuie demontate (desfaceți șuruburile din partea din față a elementului de încălzire, îndepărtați dispozitivul de aprindere și dispozitivul de control al flăcării (element termic) și scoateți elementul de încălzire). Pentru a accesa duza cuptorului, dezasamblați obturatorul.

1 Duză

Robinet cu cep pentru gaze controlat prin temperatură D Șurubul de reglare a sarcinii termice minime

TABEL PRIVIND DUZELE

Tipul gazului, presiune Arzător auxiliar Arzător normal
Număr Wobe		Standard Rapid
		max min	max min	max min
Gaz natural HWo=45,7÷54,7 MJ/ m3,Gaz natural E,Gaz natural E+Wo=40,9÷54,7 MJ/m3G20,p=20mbar	Sarcină termică nominală (kW)	10,36	10,36	1,90 0,46
	Consum (l/h) 95,21	34,4	95,21	34,4	180,9	43,8
	Tipul duzei(1/100 mm)	77 - 78 - 104 -
	Numărul duzei 162081	162082	162083
Gaz lichefiat3+, B/PWo=72,9÷87,3 MJ/m3G30p=30 mbar	Sarcină termică nominală (kW)	10,36	10,36	1,90 0,46
	Consum (g/h)	71,7	26,2	71,7	26,2	138,1
	Tipul duzei(1/100 mm)	50	24	50	24	69
	Numărul duzei 162162	162162	162164

Tipul gazului, presiune		Arzător mare		Arzător triplu (trei inele)
Număr Wobe
		max	min	max	min
Gaz natural H Wo=45,7÷54,7 MJ/ m3, Gaz natural E, Gaz natural E+ Wo=40,9÷54,7 MJ/m3 G20, p=20mbar	Sarcină termică nominală (kW)	3	0,76	3,5	1,56
	Consum (l/h)	285,64	72,4	333,2	148,5
	Tipul duzei (1/100 mm)	129	-	140	•
	Numărul duzei	162084		162085
Gaz lichefiat 3+, B/P Wo=72,9÷87,3 MJ/m3 G30 p=30 mbar	Sarcină termică nominală (kW)	3	0,76	3,5	1,56
	Consum (g/h)	215,0	55,3	254,5	113,4
	Tipul duzei (1/100 mm)	87	33	93	57
	Numărul duzei 162165		162166
Tipul gazului, presiune Arzătorul cuptorului Arzător infraroșu
Număr Wobe
		max min
Gaz natural HWo=45,7÷54,7 MJ/ m3,Gaz natural E,Gaz natural E+Wo=40,9÷54,7 MJ/m3G20,p=20mbar	Sarcină termică nominală (kW)	3,5 0,81 2,7
	Consum (l/h) 339	77,1 259
	Tipul duzei (1/100 mm)	135 • 120
	Numărul duzei 609288 609287
Gaz lichefiat3+, B/PWo=72,9÷87,3 MJ/m3G30p=30 mbar	Sarcină termică nominală (kW)	3,5 0,81 2,7
	Consum (g/h) 250,9 58,9 193,5
	Tipul duzei (1/100 mm)	90 42 81
	Numărul duzei 609290		609289

• Șuruburile de reglare pentru gaz lichefiat sunt instalate și setate din fabrică pentru tipul de gaz pentru care se aplică setările implicite din fabrică.
• Atunci când modificați aparatul pentru a fi utilizat cu alt tip de gaz, șurubul de reglare trebuie strâns sau desfăcut pentru a seta debitul de gaz necesar (nu desfaceți șurubul de reglare mai mult de 1,5 rotiri).

Puterea arzătorului este indicată prin observarea valorii calorice superioare Hs.

Aceste operațiuni pot fi efectuate doar de către un expert autorizat de compania de distribuție a gazelor sau un centru de reparații autorizat.

Ambalajul este realizat din materiale ecologice care pot fi reciclate, eliminate sau distruse fără a afecta mediul înconjurător. În acest scop, ambalajele sunt etichetate corespunzător.

Simbolul de pe produs sau de pe ambalaje indică faptul că produsul nu ar trebui să fie tratat ca un deșeu menajer obișnuit. Produsul trebuie dus la un centru autorizat de colectare a deșeurilor electrice și de procesare a echipamentelor electronice.

Eliminarea corectă a produsului previne orice efect negativ asupra mediului înconjurător și asupra sănătății oamenilor care ar putea apărea în cazul în care produsul nu este eliminat corect. Pentru detalii despre eliminarea și procesarea produsului, vă rugăm contactați organul municipal relevant responsabil de administrarea deșeurilor, serviciul local de eliminare a deșeurilor sau magazinul de unde ați cumpărat produsul.

Ne rezervăm dreptul de a face orice schimbare în instrucțiunile de utilizare.
