MANUAL DE UTILIZARE KM60021S LG

Κεραμική Βάση Εστιών

Οδηγίες Εγκατάστασης και Χειρισμού

KM60021S

Για να αποφύγετε τον κίνδυνο ατυχημάτων ή φθοράς της εστίας είναι απαραίτητο να διαβάσετε αυτές τις οδηγίες χειρισμού πριν την εγκατάσταση ή τη χρήση της για πρώτη φορά. Παρακαλούμε κρατήστε αυτές τις οδηγίες για μελλοντική χρήση.

Παρακαλούμε διαβάστε προσεκτικά αυτές τις οδηγίες χειρισμού.

Ειδικότερα, παρακαλούμε να προσέξετε το κεφάλαιο «ασφάλεια» στις πρώτες λίγες σελίδες.

Παρακαλούμε κρατήστε αυτές τις οδηγίες χειρισμού για μελλοντική χρήση.

Μεταβιβάστε τις στους τυχόν επόμενους αγοραστές της συσκευής.

Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα ακόλουθα σύμβολα:

Πληροφορίες ασφάλειας

• Προειδοποίηση: Πληροφορίες που αφορούν την προσωπική σας ασφάλεια.
• Σημαντικό: Πληροφορίες για τον τρόπο αποφυγής της φθοράς της συσκευής.

Πληροφορίες και πρακτικές συμβουλές

Πληροφορίες σχετικά με το περιβάλλον

1. Αυτοί οι αριθμοί υποδεικνύουν βήμα προς βήμα τον τρόπο χρήσης της συσκευής.
2. ...
3. ...

Αυτές οι οδηγίες χειρισμού περιέχουν πληροφορίες για τα μέτρα που μπορείτε να πάρετε μόνοι σας για να επιδιορθώσετε μια πιθανή δυσλειτουργία. Συμβουλευθείτε το κεφάλαιο «Επίλυση Προβλημάτων».

Ασφάλεια 4-7

Κατάλληλα Μαγειρικά Σκεύη 8-9

Περιγραφή της Συσκευής 10

Ζώνες Μαγειρέματος και πλήκτρα 10

Πίνακας Χειρισμού Φούρνου ...... 10

Τα Κύρια Χαρακτηριστικά της Συσκευής Σας 11

Οδηγίες Χειρισμού.... 12

Πριν τη χρήση της συσκευής σας για πρώτη φορά......12

Λειτουργώντας την Βάση Εστιών 12

Χρήσεις, Πίνακες και Συμβουλές 13

Πίνακας Επιλογής Ζώνης Μαγειρέματος ....13

Καθαρισμός και φροντίδα 14-15

Οδηγίες Εγκατάστασης.... 16-22

Τεχνικά χαρακτηριστικά 16

Κανονισμοί, Προδιαγραφές, Οδηγίες 17

Οδηγίες Ασφάλειας για τον Τεχνικό Εγκατάστασης 18

Ηλεκτρολογική Σύνδεση 19

συνέλευση 20-22

Επίλυση Προβλημάτων 23

Σέρβις.... 24

Τα χαρακτηριστικά ασφαλείας αυτής της συσκευής είναι σύμφωνα με τις αποδεκτές τεχνικές προδιαγραφές και τις προδιαγραφές ΙΕС. Ωστόσο, σαν κατασκευαστές, πιστεύουμε επίσης ότι είναι δική μας ευθύνη να σας εξοικειώσουμε με τις ακόλουθες οδηγίες ασφάλειας.

Ηλεκτρολογική Ασφάλεια

- Η εγκατάσταση και η σύνδεση της νέας σας συσκευής πρέπει να γίνει μόνον από εξουσιοδοτημένο τεχνικό.

- Οι επιδιορθώσεις της συσκευής πρέπει να εκτελούνται μόνο από εξουσιοδοτημένους τεχνικούς. Οι επιδιορθώσεις που εκτελούνται από άπειρα άτομα μπορεί να προκαλέσουν τραυματισμό ή σοβαρή δυσλειτουργία. Εάν η συσκευή σας χρειάζεται επιδιόρθωση, παρακαλούμε επικοινωνήστε με το τοπικό Κέντρο Τεχνικής Εξυπηρέτησης.

- Αυτή η σύνδεση μπορεί να επιτευχθεί με την πρίζα ή με ενσωμάτωση ενός διακόπτη στη σταθερή καλωδίωση σύμφωνα με τους κανόνες καλωδίωσης.

Παρακαλούμε ακολουθήστε αυτές τις οδηγίες, καθώς στην αντίθετη περίπτωση η εγγύηση δεν θα καλύψει οποιεσδήποτε βλάβες μπορεί να προκύψουν.

- Οι συσκευές που τοποθετούνται σε ισόπεδες επιφάνειες μπορούν να λειτουργούν μόνο μετά από την εγκατάστασή τους σε κατάλληλες βάσεις και επιφάνειες που είναι σύμφωνες με τις σχετικές προδιαγραφές. Με αυτόν τον τρόπο εξασφαλίζεται η κατάλληλη προστασία ενάντια στην ηλεκτροπληξία όπως απαιτείται από το σώμα πιστοποίησης.

- Εάν η συσκευή σας δεν λειτουργεί κανονικά ή σπάσει:

- Απενεργοποιήστε όλες τις ζώνες μαγειρέματος και επικοινωνήστε με το Κέντρο Τεχνικής Εξυπηρέτησης.

Εάν σπάσει η επιφάνεια, απενεργοποιήστε τη συσκευή για να αποφύγετε την πιθανότητα ηλεκτροπληξίας. Μην ξαναχρησιμοποιήσετε τις εστίες μέχρι να αντικαταστήσετε την γυάλινη επιφάνεια.

Κατά τη χρήση της Βάσης Εστιών, μην χρησιμοποιείτε ποτέ αλουμινόχαρτο, προϊόντα τυλιγμένα σε αλουμινόχαρτο και τρόφιμα βαθιάς κατάψυξης σε σκεύη αλουμινίου.

Εάν το καλώδιο παροχής ηλεκτρικού ρεύματος είναι φθαρμένο, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον εξουσιοδοτημένο τεχνικό ή παρόμοια εξουσιοδοτημένα άτομα για την αποφυγή κινδύνων.

Ασφάλεια για τα Παιδιά

Η συσκευή αυτή δεν προορίζεται για χρήση από τα μικρά παιδιά ή ασθενή άτομα χωρίς να επιβλέπονται συνεχώς από ένα υπεύθυνο άτομο για να διασφαλιστεί η ασφαλής χρήση της συσκευής.

Τα μικρά παιδιά πρέπει να επιβλέπονται ώστε να μην χρησιμοποιούν τη συσκευή σαν παιχνίδι.

Οι ζώνες μαγειρέματος ζεσταίνονται πολύ κατά το μαγείρεμα. Για το λόγο αυτό, κρατάτε πάντα τα μικρά παιδιά μακριά από τη συσκευή.

Η παρούσα συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες, ή με έλλειψη εμπειρίας και γνώσης, εκτός και αν υπάρχει επιτήρηση ή τους έχουν δοθεί οδηγίες αναφορικά με τη χρήση της συσκευής από το άτομο που είναι υπεύθυνο για την ασφάλειά τους.

Ασφάλεια Κατά τη Χρήση

- Η συσκευή αυτή πρέπει να χρησιμοποιείται μόνο για το συνηθισμένο μαγείρεμα και τηγάνισμα στο σπίτι, Δεν είναι σχεδιασμένη για εμπορικούς ή βιομηχανικούς σκοπούς.

- Μη χρησιμοποιείτε τη βάση εστιών για την θέρμανση του δωματίου.

- Δώστε ιδιαίτερη προσοχή κατά την σύνδεση άλλων ηλεκτρικών συσκευών κοντά στην βάση εστιών. Τα καλώδια σύνδεσης πρέπει να μην έρχονται σε επαφή με την ζεστή επιφάνεια.

- Το υπερθερμασμένα λίπη και λάδια πιάνουν εύκολα φωτιά. Η επίβλεψη του μαγειρέματος είναι απαραίτητη κατά την παρασκευή φαγητών σε λίπος ή λάδι.

- Μετά τη χρήση,σβήστε τα μάτια της κουζίνας από το διακόπτη και μην επαφίεστε στον ανιχνευτή των ματιών.

- Κρατάτε πάντα τον πίνακα χειρισμού καθαρό και στεγνό.

- Μην τοποθετείτε ποτέ εύφλεκτα αντικείμενα στις εστίες.

- Δεν πρέπει να φυλάγετε φιάλες με εύφλεκτα σπρέι ψεκασμού σε συρτάρι κάτω από την βάση εστιών.

- Τα καλώδια από τις ηλεκτρικές συσκευές δεν πρέπει να αγγίζουν τις θερμές εστίες. Με αυτόν τον τρόπο μπορεί να προκληθεί φθορά στην βάση και στη μόνωση των καλωδίων.

Ασφάλεια Κατά τον Καθαρισμό

• Απενεργοποιήστε πάντα τη συσκευή πριν την καθαρίσετε.
• Για λόγους ασφαλείας μην καθαρίζετε τη συσκευή με ατμοκαθαριστές ή πιεστικά μηχανήματα.
• Καθαρίστε την βάση εστιών σύμφωνα με τις οδηγίες καθαρισμού και συντήρησης σε αυτό το εγχειρίδιο.
• Μη χρησιμοποιείτε σκληρά λειαντικά καθαριστικά ή δυνατά μεταλλικά αποξεστικά για να καθαρίσετε το τζάμι της πόρτας του φούρνου καθώς μπορεί να γδάρουν την επιφάνεια, με πιθανό αποτέλεσμα να σπάσει το τζάμι.
• Ο ατμοκαθαριστής δεν θα πρέπει να χρησιμοποιείται για τον καθαρισμό της επιφάνειας της κουζίνας.

Πώς να αποφύγετε τη φθορά της συσκευής

• Μην χρησιμοποιείτε την περιοχή μαγειρέματος σαν επιφάνεια εργασίας ή αποθηκευτικό χώρο.
• Παρακαλούμε προσέχετε τις άκρες όταν μετακινείτε να μαγειρικά σκεύη.
• Μην αφήνετε τις εστίες μαγειρέματος αναμμένες με άδεια μαγειρικά σκεύη ή χωρίς κανένα σκεύος επάνω.
• Το κεραμικό υλικό είναι πολύ ανθεκτικό και απρόσβλητο από μεγάλες αλλαγές στη θερμοκρασία, αλλά δεν είναι άθραυστο. Μπορεί να φθαρεί εάν πέσουν σε αυτό, ιδιαίτερα σκληρά ή αιχμηρά αντικείμενα.
• Δώστε ιδιαίτερη προσοχή κατά τη χρήση σκευών φτιαγμένων από χυτοσίδηρο ή άλλα σκεύη με τραχιές επιφάνειες. Η μετακίνησή τους μπορεί να προκαλέσει αμυχές στο γυαλί.
• Εάν σε μία ζεστή ζώνη μαγειρέματος πέσει ζάχαρη ή μείγμα που περιέχει ζάχαρη και μυρίσει, αφαιρέστε το αμέσως και ενώ είναι ακόμη ζεστό. Εάν το αφήσετε να κρυώσει μπορεί να καταστρέψει την κεραμική επιφάνεια κατά την αφαίρεσή του.

Σημαντικό: Υπάρχει κίνδυνος εγκαύματος όταν χρησιμοποιείτε την ξύστρα γυαλιού σε καυτή ζώνη μαγειρέματος.

- Κρατήστε τα αντικείμενα ή τα υλικά που μπορεί να λιώσουν μακριά από την επιφάνεια του υαλοκεραμικού υλικού, για παράδειγμα, πλαστικά εργαλεία κουζίνας, αλουμινόχαρτο ή σακούλες μαγειρέματος. Εάν έχουν λιώσει άλλα υλικά ή τρόφιμα στην επιφάνεια της κεραμικής εστίας, πρέπει να καθαριστούν και να απομακρυνθούν αμέσως.

Απόσυρση παλαιών συσκευών

Προειδοποίηση: Πριν αποσύρετε τις παλαιές σας συσκευές πρέπει να τις αχρηστεύσετε ώστε να μην αποτελούν πηγή κινδύνου.

Προειδοποίηση : Τα προσιτά μέρη της συσκευής ενδέχεται να υπερθερμανθούν κατά τη χρήση. Να κρατάτε μακριά τα μικρά παιδιά. Για να το επιτύχετε, αποσυνδέστε την συσκευή από την παροχή ηλεκτρικού ρεύματος με τη βοήθεια ενός έμπειρου τεχνικού.

Για την προστασία του περιβάλλοντος, είναι σημαντικό οι συσκευές να αποσύρονται με τον σωστό τρόπο.

• Η συσκευή δεν πρέπει να αποσύρεται μαζί με τα οικιακά απορρίμματα.
• Μπορείτε να πάρετε πληροφορίες για τις ημερομηνίες αποκομιδής ή τις εγκαταστάσεις απόσυρσης από τις τοπικές σας αρχές.

Σημείωση: Υγρασία που προέρχεται από / ή εμφανίζεται γύρω από την βάση εστιών. Η υγρασία μπορεί να προέρχεται από το ξύλο και την εστία όταν η συσκευή χρησιμοποιείται για πρώτη φορά ή μετά από μεγάλη περίοδο αχρηστίας.

Δεν αποτελεί ένδειξη δυσλειτουργίας της εστίας.

Κατσαρόλες και Τηγάνια

Τα αποτελέσματα του μαγειρέματος βελτιώνονται ανάλογα με την ποιότητα των μαγειρικών σκευών.

- Μπορείτε να αναγνωρίζετε τα καλά μαγειρικά σκεύη από την βάση τους. Η βάση πρέπει να είναι όσο το δυνατόν πιο παχιά και επίπεδη.

- Όταν αγοράζετε καινούρια μαγειρικά σκεύη, δώστε ιδιαίτερη προσοχή την διάμετρο της βάσης. Οι κατασκευαστές αναφέρουν μόνο την διάμετρο του χείλους.

- Τα σκεύη με βάσεις από αλουμίνιο ή χαλκό μπορεί να προκαλέσουν μεταλλικό αποχρωματισμό στην κεραμική επιφάνεια που είναι πολύ δύσκολο ή αδύνατον να αφαιρεθεί.

- Δώστε προσοχή κατά την χρήση σκευών από χυτοσίδηρο ή σκευών με κατεστραμμένες τραχιές βάσεις. Κατά τη μετακίνησή τους στην επιφάνεια του γυαλιού μπορεί να προκληθούν αμυχές.

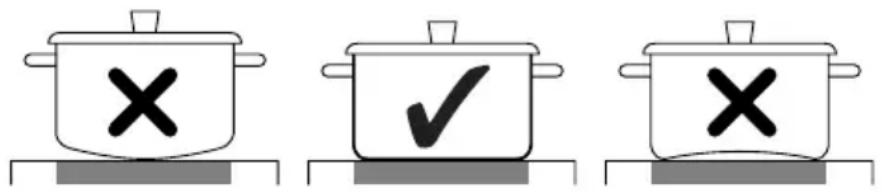

- Όταν είναι κρύες, οι βάσεις των σκευών συνήθως λυγίζουν ελαφρά προς τα μέσα (κοίλες). Δεν πρέπει ποτέ να λυγίζουν προς τα έξω (κυρτές).

- Εάν χρησιμοποιείτε ειδικά μαγειρικά σκεύη (π.χ. χύτρα ατμού, γάστρα, γουόκ, κλπ) παρακαλούμε συμβουλευθείτε τις οδηγίες του κατασκευαστή τους.

Γενικές Πληροφορίες

- Η βάση πρέπει να είναι πάντα καθαρή και στεγνή.

- Για την αποφυγή δυσάρεστων αμυχών στην επιφάνεια μαγειρέματος της κεραμικής εστίας, μην σύρετε τα σκεύη αλλά σηκώνετέ τα για να τους αλλάξετε θέσεις.

- Οι αμυχές μπορεί να προκύψουν από κόκκους άμμου (π.χ. μετά το ξέπλυμα των λαχανικών) οι οποίες σύρονται μαζί με τα σκεύη επάνω στην επιφάνεια μαγειρέματος.

- Χρησιμοποιείτε πάντα μεγάλα σκεύη για την Παρασκευή φαγητών με πολλά υγρά ώστε να μην υπερχειλίζουν.

Συμβουλές για την εξοικονόμηση ενέργειας

Συμβουλευθείτε τα ακόλουθα σημεία για την εξοικονόμηση πολύτιμης ενέργειας:

• Τοποθετήστε πάντα τα μαγειρικά σκεύη στη ζώνη μαγειρέματος πριν την αγάψετε.
• Οι ακάθαρτες ζώνες μαγειρέματος και βάσεις των μαγειρικών σκευών αυξάνουν την κατανάλωση ηλεκτρικού ρεύματος.
  -Όταν είναι δυνατόν, σκεπάστε εντελώς τα σκεύη με το καπάκι τους.

• Σβήστε τις ζώνες μαγειρέματος πριν ολοκληρωθεί ο χρόνος μαγειρέματος για να χρησιμοποιήσετε το υπόλοιπο θερμότητας για να διατηρήσετε το φαγητό ζεστό ή για να λιώσετε τρόφιμα.
• Η βάση του σκεύους πρέπει να έχει το ίδιο μέγεθος με την ζώνη μαγειρέματος.

- Η χρήση χύτρας ατμού, μειώνει τους χρόνους μαγειρέματος έως 50%.

Ζώνες Μαγειρέματος και πλήκτρα

KM60021S

Πίνακας Χειρισμού Φούρνου

Μοντέλο φούρνου: LE621120S

Μοντέλο φούρνου: LE621100S

* Πλήκτρο ελέγχου εστιών: Επιλογή και ρύθμιση του επιπέδου έντασης.

• Ζώνες μαγειρέματος: Η συσκευή είναι εξοπλισμένη με υαλοκεραμικό υλικό.
• Εύκολο καθάρισμα: Το πλεονέκτημα της επιφάνειας μαγειρέματος με κεραμικό γυαλί και του πίνακα αφής είναι το εύκολο καθάρισμά τους. Η επίπεδη επιφάνεια καθαρίζεται εύκολα.
• Ένδειξη υπολειπόμενης θερμότητας: Η ένδειξη υπολειπόμενης θερμότητας ενεργοποιείται σε περίπτωση που η περιοχή μαγειρέματος θερμανθεί τόσο ώστε να υπάρχει κίνδυνος πυρκαγιάς.
  Καθώς η εστία κρυώνει, η ένδειξη απενεργοποιείται.
  Η ένδειξη παραμένει αναμμένη μέχρι η εστία να κρυώσει επαρκώς.

Πριν τη χρήση της συσκευής σας για πρώτη φορά

Αρχικός Καθαρισμός

Σκουπίστε την υαλοκεραμική επιφάνεια με υγρό πανί και κατάλληλο καθαριστικό για κεραμικές εστίες.

Σημαντικό: Μην χρησιμοποιείτε καυστικά, διαβρωτικά καθαριστικά. Υπάρχει κίνδυνος καταστροφής της επιφάνειας.

Λειτουργώντας την Βάση Εστιών

Για την επιλογή και τη ρύθμιση του επιπέδου της έντασης ( 7 έως 9 ) για το μαγείρεμα, στρέψτε το πλήκτρο της επιθυμητής ζώνης μαγειρέματος στον πίνακα χειρισμού του φούρνου.

Ρύθμιση Επιπέδου Έντασης

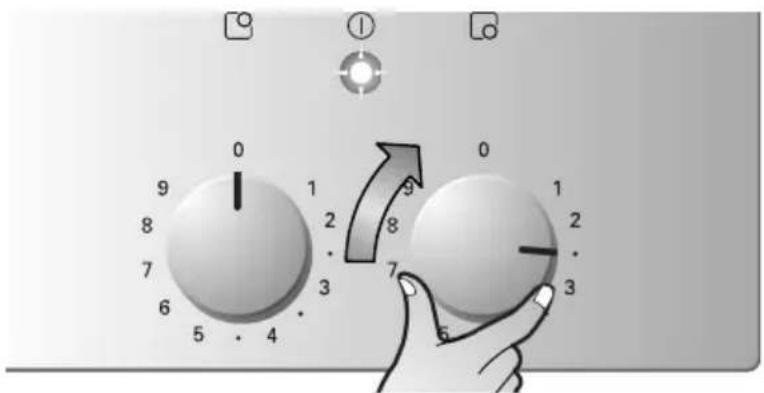

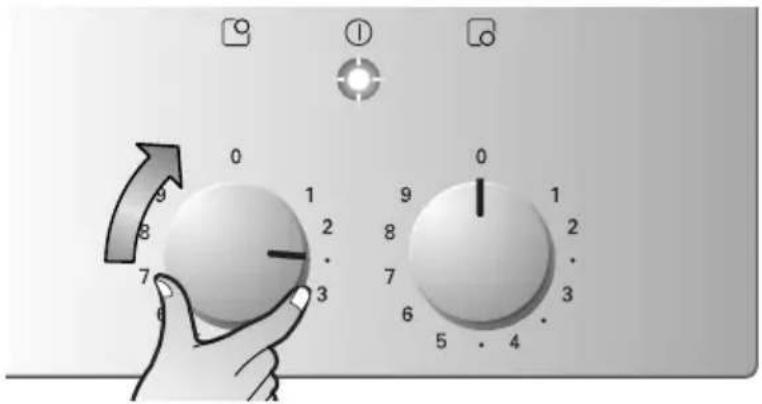

Για να επιλέξτε την επιθυμητή ζώνη μαγειρέματος και να ρυθμίσετε το επίπεδο έντασης, στρέψτε το ανάλογο πλήκτρο της εστίας δεξιόστροφα.

Στρέψτε το Πλήκτρο Δεξιόστροφα

Για να αυξήσετε το επίπεδο έντασης στρέψτε το πλήκτρο αριστερόστροφα.

Πίνακας Επιλογής Ζώνης Μαγειρέματος

Ρύθμιση έντασης		Κατάλληλο για
9	Αυξανόμενο Ζέσταμα	Βρασμός υγρού
7-9	Έντονο κοκκίνισμα, τηγάνισμα σε λίπος	Κοκκίνισμα κρεατικών, ζέσταμα λαδιού για τηγάνισμα ή σοτάρισμα. Διατήρηση γρήγορου βρασμού για μεγάλες ποσότητες υγρών.
6-7	Μαγείρεμα τηγάνισμα	Τηγάνισμα για κρεατικά, σνίτσελ, φιλέτα, μπριζόλες, τηγανίτες, κροκέτες, ήπιο μαγείρεμα, τηγανητά λουκάνικα, συκώτι, αυγά
4-5	Βρασμός	Μαγείρεμα μεγαλύτερων ποσοτήτων φαγητού, φαγητά κατσαρόλας και σούπες, πατάτες στον ατμό, μαγείρεμα ζωμών
3-4	Άχνισμα	Άχνισμα λαχανικών ή ψήσιμο κρέατος στην κατσαρόλα, μαγείρεμα πουτίγκας ρυζιού
2-3	Ήπιο μαγείρεμα	Σιγοβράσιμο ρυζιού ή πιάτων με βάση το γάλα, άχνισμα μικρότερων ποσοτήτων για πατάτες ή λαχανικά, ζέσταμα έτοιμων γευμάτων
1-2	Λιώσιμο	Αφράτες ομελέτες, αυγά, Σάλτσα Ολλανταίζ, διατήρηση ζεστών πιάτων, λιώσιμο βουτύρου, σοκολάτας, μελιού, ζελατίνης
0		Εκτός λειτουργίας

Σημείωση:

Η ρύθμιση έντασης που υποδεικνύεται στον παραπάνω πίνακα είναι απλά συμβουλευτική για την καθοδήγησή σας. Θα πρέπει να ρυθμίσετε την ένταση ανάλογα με το σκεύος και την κατάσταση των τροφίμων.

Συνήθεις λεκέδες

1. Σκουπίστε την υαλοκεραμική επιφάνεια με ένα υγρό πανί και λίγο ειδικό καθαριστικό.

2. Τρίψτε και στεγνώστε με ένα καθαρό πανί. Δεν πρέπει να αφήσετε υπολείμματα του καθαριστικού στην επιφάνεια.

3. Καθαρίστε προσεκτικά όλη την υαλοκεραμική επιφάνεια μαγειρέματος μία φορά την εβδομάδα με ένα εμπορικά διαθέσιμο προϊόν για υαλοκεραμικές εστίες ή ανοξείδωτα.

4. Στη συνέχεια, σκουπίστε την υαλοκεραμική επιφάνεια χρησιμοποιώντας άφθονο καθαρό νερό και τρίβοντας με ένα καθαρό πανί χωρίς χνούδια μέχρι να στεγνώσει.

Επίμονοι Λεκέδες

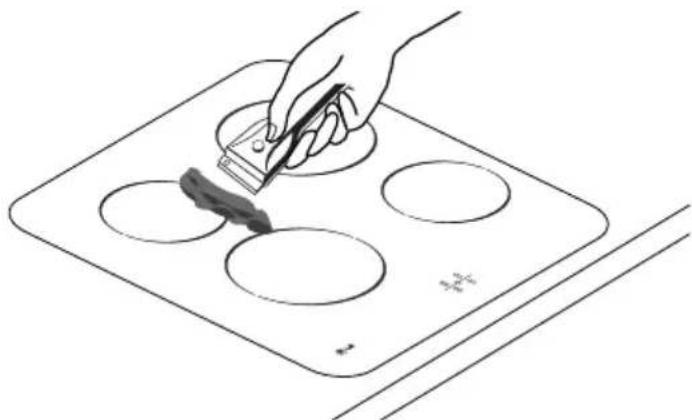

1. Για να αφαιρέσετε υπολείμματα φαγητών από υπερχείλιση ή έντονα πιτσιλίσματα, χρησιμοποιήστε την ξύστρα γυαλιού.

2. Τοποθετήστε την ξύστρα ώστε να σχηματίζει γωνία με την υαλοκεραμική επιφάγεια.

3. Αφαιρέστε τους λεκέδες σύροντας την λεπίδα στην ακάθαρτη περιοχή.

Μπορείτε να προμηθευτείτε ξύστρες και καθαριστικά που είναι κατάλληλα για υαλοκεραμικές εστίες π.χ. CERACLEAN, Cerafix sidol για κεραμικό + ατσάλι από τα ειδικά καταστήματα ή σούπερ μάρκετ.

Line drawing of a hand using a pen to cut four circular indentations on a square base (no text or symbols)

Προβληματικοί Λεκέδες

1. Αφαιρέστε αμέσως ζάχαρη, λιωμένο πλαστικό, αλουμινόχαρτο ή άλλα υλικά που έχουν λιώσει με μια ξύστρα γυαλιού και ενώ είναι ακόμη ζεστά.

Σημαντικό! Υπάρχει κίνδυνος εγκαύματος κατά τη χρήση της ξύστρας σε ζεστή ζώνη μαγειρέματος.

1. Στη συνέχεια καθαρίστε κανονικά την εστία μόλις κρυώσει.

Εάν η ζώνη μαγειρέματος στην οποία έχει λιώσει κάτι είναι ήδη κρύα, ζεστάνετέ την ξανά για να την καθαρίσετε.

Οι αμυχές ή τα σκούρα σημάδια στην υαλοκεραμική επιφάνεια που έχουν προκληθεί από βάση σκεύους με αιχμηρές άκρες δεν μπορούν να αφαιρεθούν. Ωστόσο, δεν εμποδίζουν τη λειτουργία της εστίας.

Καθώς η θερμότητα παράγεται μέσα στο σκεύος, το φαγητό ή τα τρόφιμα στην υαλοκέραμη επιφάνεια πιθανόν να μην καίγονται το ίδιο άσχημα.

Σημαντικό: Τα καθαριστικά προϊόντα δεν πρέπει να έρχονται σε επαφή με την ζεστή υαλοκέραμη επιφάνεια. Όλα τα καθαριστικά προϊόντα πρέπει να αφαιρούνται με άφθονο καθαρό νερό μετά τον καθαρισμό καθώς μπορεί να έχουν καυστική επίδραση την επόμενη φορά που θα ζεσταθούν οι εστίες. Μην χρησιμοποιείται σκληρά καθαριστικά όπως σπρέι για τον καθαρισμό του γκριλ ή του φούρνου, σκληρά συρματάκια ή σπόγγους καθαρισμού των μαγειρικών σκευών.

Καθαρίστε την υαλοκεραμική επιφάνεια μετά από κάθε χρήση όταν είναι κρύα ή τόσο ζεστή ώστε να μπορείτε να την αγγίζετε. Με αυτό τον τρόπο θα αποφύγετε το κάψιμο των κηλίδων από τα πιτσιλίσματα.

Αφαιρέστε τις κηλίδες νερού, λίπους και τους αποχρωματισμούς με μεταλλικούς ιριδισμούς χρησιμοποιώντας ένα εμπορικά διαθέσιμο καθαριστικό προϊόν για υαλοκεραμικό υλικό ή ανοξείδωτα.

Simple line drawing of a four-cylinder stove with chopsticks at the bottom (no text or symbols)

Τεχνικά Χαρακτηριστικά

Σημαντικό! Η εγκατάσταση και η σύνδεση της νέας σας συσκευής πρέπει να γίνονται μόνο από εξειδικευμένο τεχνικό.

Παρακαλούμε διαβάστε προσεκτικά αυτές τις οδηγίες καθώς στην αντίθετη περίπτωση, η εγγύηση δεν θα καλύψει τυχόν φθορές που μπορεί να προκύψουν.

Διαστάσεις συσκευής

Πλάτος 575 χιλ.

Βάθος 515 χιλ.

'Yψος 40 χιλ.

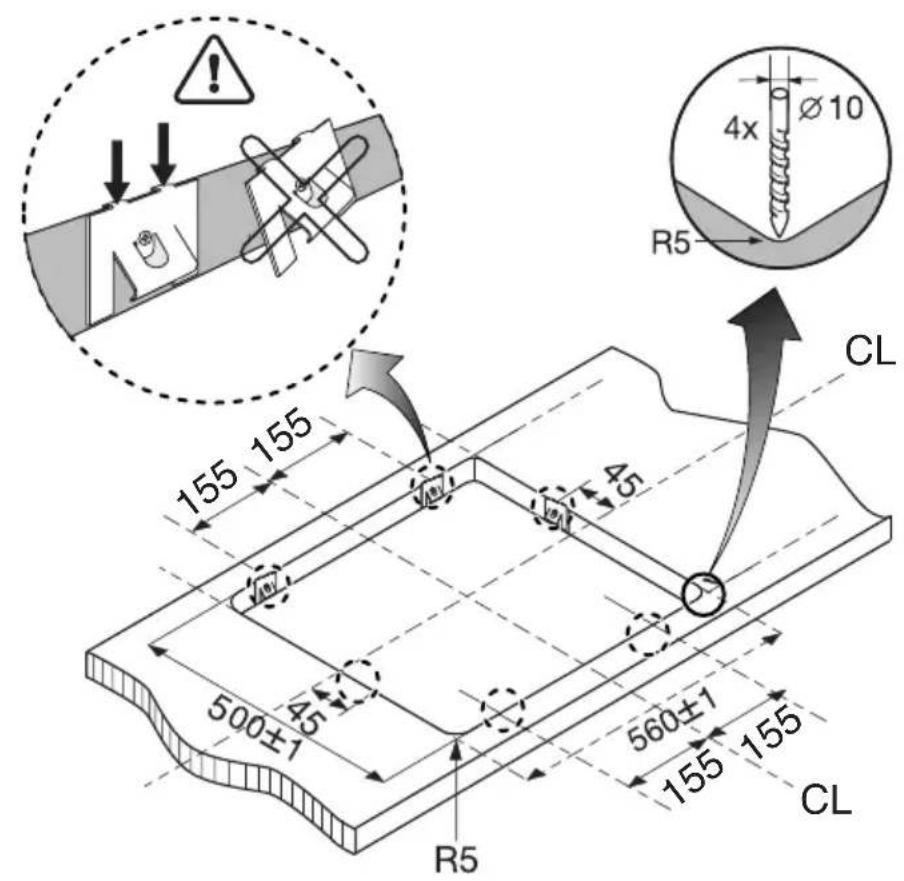

Διαστάσεις Επιφάνειας Εργασίας

Πλάτος 560 χιλ.

Βάθος 500 χιλ.

Ακτίνα γωνίας 5 χιλ.

Εστίες μαγειρέματος

Θέσεις Διάμετρος Ισχύς
Εμπρός αριστερά	180 χιλ. 1800W
Πίσω αριστερά	140 χιλ. 1200W
Πίσω δεξιά 180 χιλ. 1800W
Εμπρός δεξιά 140 χιλ. 1200W

Τάση σύνδεσης 220-240 V 1AC/2NAC

50 Hz

Μέγιστη ισχύς συνδεδεμένου φορτίου 6,0 kW

Κανονισμοί, Προδιαγραφές, Οδηγίες

Η συσκευή αυτή ανταποκρίνεται στις ακόλουθες προδιαγραφές:

• EN 60335-1 και EN 60335-2-6
σχετικά με την ασφάλεια των ηλεκτρικών συσκευών για οικιακή χρήση και παρόμοιους σκοπούς και
• EN 60350
Μέθοδοι για την μέτρηση της απόδοσης
• EN 55014-2
• EN 55014-1
• EN 61000-3-2
• EN 61000-3-3

σχετικά με τις βασικές απαιτήσεις για την προστασία της ηλεκτρομαγνητικής συμβατότητας (EMC)

Η συσκευή αυτή ανταποκρίνεται με τις ακόλουθες Οδηγίες της Ε.Ε:

• 73/23 EWG με ημερομηνία 19.02.1973 (Οδηγία Χαμηλής Τάσης)
• 89/336 EWG με ημερομηνία 03.05.1989 (Οδηγία EMC συμπεριλαμβανομένης και της Διορθωτικής Οδηγίας 92/31/EWG)
  • 93/68/EWG Οδηγία Σήμανσης CE.

Οδηγίες Ασφάλειας για τον Τεχνικό Εγκατάστασης

- Στην ηλεκτρική εγκατάσταση πρέπει να παρέχεται μία συσκευή που να επιτρέπει την αποσύνδεση της συσκευής από την παροχή ηλεκτρικού ρεύματος σε όλους τους πόλους με πλάτος ανοίγματος επαφής τουλάχιστον 3 χιλ. Οι κατάλληλες συσκευές απομόνωσης περιλαμβάνουν ασφαλοδιακόπτες προστασίας της γραμμής, ασφάλειες (οι ασφάλειες βιδωτού τύπου πρέπει να αφαιρούνται από τη βάση τους), κύκλωμα διαρροής στη γείωση και αυτόματο διακόπτη.

- Για την αντιπυρική προστασία, η συσκευή αυτή αντιστοιχεί στον τύπο Υ (EN 60335-2-6). Μόνο αυτός ο τύπος της συσκευής μπορεί να εγκατασταθεί σε θέση με υψηλό ντουλάπι ή τοίχο από την μία πλευρά.

- Δεν πρέπει να εγκαθίστανται συρτάρια κάτω από την βάση εστιών.

- Η εγκατάσταση πρέπει να εγγυάται την προστασία από ηλεκτροπληξία.

- Η εγκατάσταση πρέπει να εξασφαλίζει ασφάλεια από δονήσεις.

- Η θέση εγκατάστασης της συσκευής στην κουζίνα πρέπει να ανταποκρίνεται στις προδιαγραφές σταθερότητας DIN 68930.

- Για προστασία ενάντια στην υγρασία όλες οι κομμένες επιφάνειες πρέπει να σφραγιστούν με κατάλληλο μονωτικό.

- Στις επιφάνειες εργασίας με πλακίδια, οι αρμοί στην επιφάνεια εγκατάστασης της συσκευής πρέπει να γεμίζονται εντελώς.

- Στις επιφάνειες από φυσική ή τεχνητή πέτρα ή στις κεραμικές επιφάνειες τα ελατήρια στήριξης πρέπει να κρατώνται στην θέση τους με μια κατάλληλη τεχνητή ρητίνη ή ανάμικτο υλικό συγκόλλησης.

- Βεβαιωθείτε ότι η σφράγιση είναι σωστά τοποθετημένη στην επιφάνεια εργασίας, χωρίς κενά. Δεν πρέπει να χρησιμοποιηθεί επιπλέον σιλικόνη σφράγισης καθώς αυτό μπορεί να δυσκολέψει την αφαίρεση της συσκευής για τη συντήρησή της.

- Η βάση εστιών πρέπει να πιέζεται από κάτω για να αφαιρεθεί.

- Καθαρίστε την επιφάνεια εργασίας στην περιοχή κοπής.

- Αρχικά η υαλοκεραμική επιφάνεια είναι στερεωμένη με μονωτική ταινία.

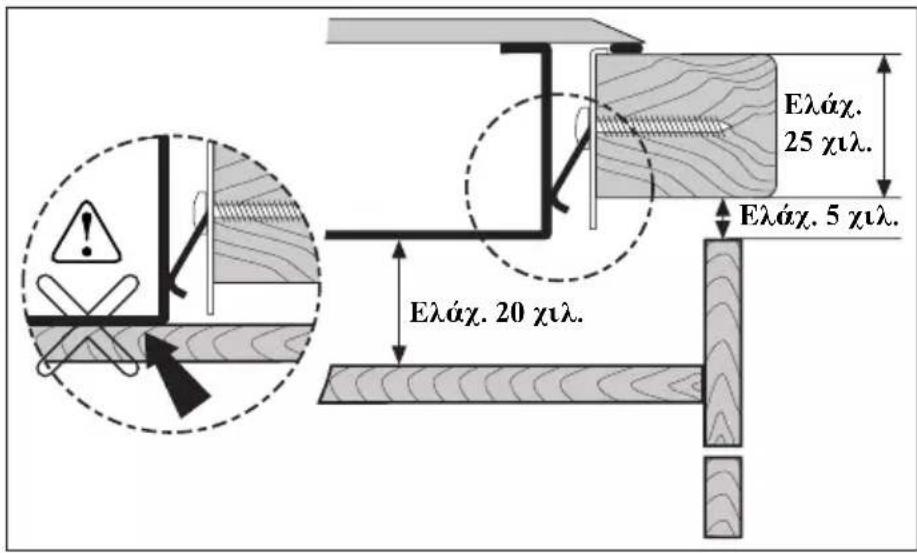

- Μπορείτε να τοποθετήσετε συρτάρια μόνο εάν κάτω από την συσκευή εγκατασταθεί ένα προστατευτικό διαχωριστικό.

Ηλεκτρολογική Σύνδεση

Πριν την σύνδεση, ελέγξτε ότι η ονομαστική τάση της συσκευής, η τάση που αναγράφεται στην πινακίδα τύπου, αντιστοιχεί στην διαθέσιμη τάση τροφοδοσίας. Η πινακίδα τύπου βρίσκεται στο κάτω πλαίσιο της βάσης εστιών.

Αποσυνδέστε το κύκλωμα πριν συνδέσετε τα καλώδια της βάσης. Η τάση του θερμαντικού στοιχείου είναι AC230 V \~. Η συσκευή εργάζεται επίσης τέλεια με AC 220 V\~ και AC 240 V \~.

Μόλις συνδέσετε την παροχή ηλεκτρικού ρεύματος ελέγξτε εάν όλες οι ζώνες μαγειρέματος είναι έτοιμες για χρήση ανάβοντας σύντομα την κάθε μία με τη σειρά στην μέγιστη ένταση.

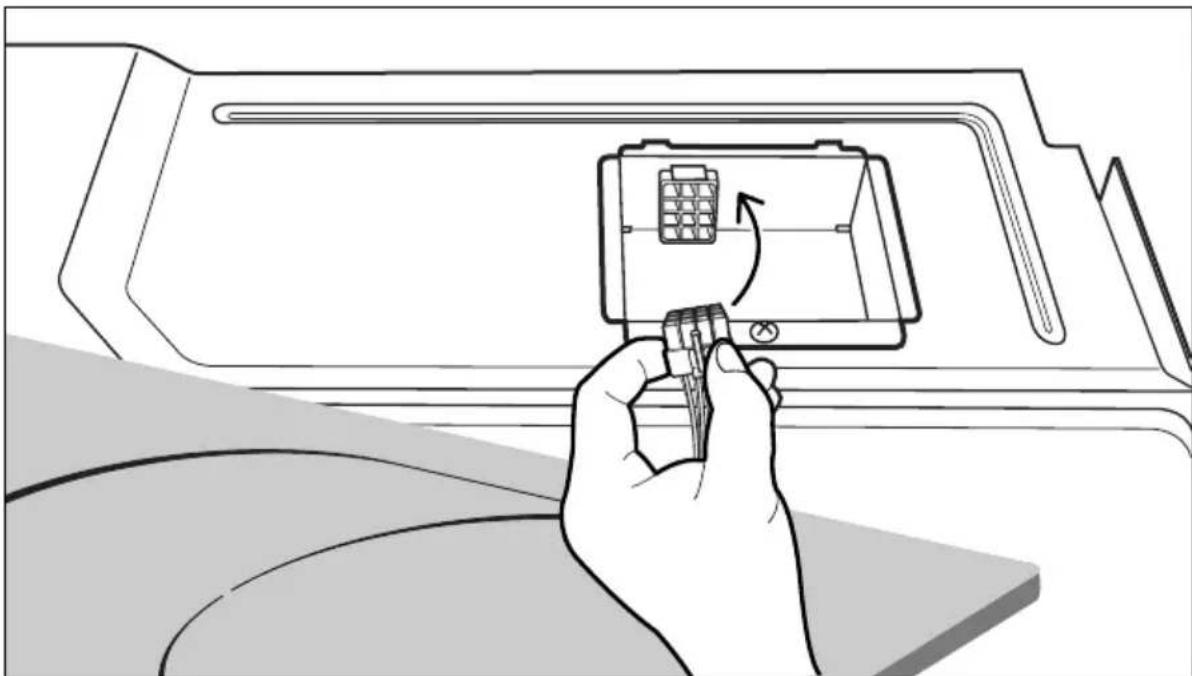

Οι χαλαρές και ακατάλληλες συνδέσεις λήψης και παροχής ηλεκτρικού ρεύματος μπορεί να οδηγήσουν σε υπερθέρμανση της πρίζας.

- Συνδέστε σωστά μεταξύ τους την παροχή και τη λήψη ηλεκτρικού ρεύματος.

Illustration of a hand inserting a component into a device panel (no text or symbols visible)

συνέλευση

<Φωτ. 1>

Αφαιρέστε τον πήχη στερέωσης από το έπιπλο για να επιτρέψετε τον εξαερισμό της βάσης.

<Φωτ. 2>

Ακολουθήστε την φωτ. 2 για να αφήσετε το ελάχιστο απαιτούμενο κενό χώρο στις επιφάνειες.

<Φωτ. 3>

Κοπή πάγκου και θέσεις εξαρτημάτων στερέωσης.

Ο πάγκος πρέπει να εγκαθίσταται κάτω από την βάση.

<Φωτ. 4>

Προσοχή: Είναι πολύ σημαντικό να διατηρήσετε απόσταση 20 χιλ. μεταξύ του πλαισίου εγκατάστασης της εστίας και της θερμαινόμενης περιοχής.

Βεβαιωθείτε ότι η βάση έχει εφαρμόσει σωστά συμπιέζοντας ταινία αφρού μεταξύ του πλαισίου της εστίας και της επιφάνειας του ξύλου.

Simple line drawing of a table with two curved arrows pointing outward from the top (no text or symbols)

<Φωτ. 5>

Για να αφαιρέσετε την βάση, πρέπει να την πιέσετε προς τα έξω από την κάτω πλευρά.

Οι εμπλοκές στη λειτουργία συχνά έχουν απλές επεξηγήσεις. Παρακαλούμε διαβάστε τις ακόλουθες οδηγίες πριν καλέσετε το κέντρο τεχνικής εξυπηρέτησης.

Περιγραφή προβλήματος	Πιθανή αιτία ή Επίλυση
Η βάση δεν λειτουργεί	– Σύνδεση και Κύριος Διακόπτης– Επιλογή της ανάλογης ζώνης μαγειρέματος– Επιλογή της επιθυμητής έντασης
Η εστία δεν έχει λαμπερό κόκκινο χρώμα	• Η θερμοκρασία της εστίας ελέγχεται με το άναμμα και σβήσιμο των θερμαντικών στοιχείων, πράγμα που σημαίνει ότι δεν είναι πάντα δυνατόν να δείτε το κόκκινο, πυρακτωμένο στοιχείο. Εάν επιλέξετε ρύθμιση χαμηλής έντασης, το στοιχείο σβήνει πιο συχνά από ότι στις ρυθμίσεις υψηλότερης έντασης. Το θερμαντικό στοιχείο ανάβει και σβήνει επίσης και στην ψηλότερη ρύθμιση.

Επιδιορθώσεις

Οι επιδιορθώσεις πρέπει να γίνονται μόνο από το εξειδικευμένο προσωπικό της τεχνικής εξυπηρέτησης.

Συσκευασία και παλαιές συσκευές

Η νέα σας συσκευή προστατεύεται από κατάλληλη συσκευασία κατά την παράδοσή της. Όλα τα υλικά που χρησιμοποιούνται γι' αυτό τον σκοπό είναι φιλικά προς το περιβάλλον και μπορούν να ανακυκλωθούν. Παρακαλούμε συνεισφέρετε και εσείς στην προστασία του περιβάλλοντος αποσύροντας την συσκευασία κατάλληλα.

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα.

Η φιλική προς το περιβάλλον ανακύκλωση μπορεί να αποδώσει πολύτιμες πρώτες ύλες.

Πριν αποσύρετε την παλιά σας συσκευή, παρακαλούμε βεβαιωθείτε ότι την αχρηστεύσατε και ότι δεν μπορεί να χρησιμοποιηθεί πλέον, ή κολλήστε μια ετικέτα που να αναγράφει «Προσοχή, άχρηστο».

Μπορείτε να πληροφορηθείτε για τον τρόπο απόσυρσης της παλιάς σας συσκευής και της συσκευασίας από την νέα από τον λιανοπωλητή ή τις τοπικές σας αρχές.

Επικοινωνία με το Κέντρο Τεχνικής Εξυπηρέτησης

Παρακαλούμε αναφέρετε το όνομα του μοντέλου της συσκευής σας κατά την επικοινωνία με το κέντρο τεχνικής εξυπηρέτησης. Η πινακίδα τύπου βρίσκεται κάτω από την συσκευή. Κατά την επικοινωνία σας μαζί μας πρέπει να γνωρίζουμε.

•To óvouá σας
- Την διεύθυνση και τον ταχυδρομικό σας κώδικα
•Τον αριθμό τηλεφώνου σας
- Ξεκάθαρες και ακριβείς λεπτομέρειες για το πρόβλημα
- Αριθμό Μοντέλου και Σειριακό Αριθμό.

LG Electronics Inc.

Χ Απόρριψη της παλιάς σας συσκευής

1. Όταν ένα προϊόν διαθέτει το σύμβολο ενός διαγραμμένου κάλαθου απορριμμάτων, τότε το προϊόν καλύπτεται από την Ευρωπαϊκή Οδηγία 2002/96/ΕΟΚ.
2. Η απόρριψη όλων των ηλεκτρικών και ηλεκτρονικών προϊόντων πρέπει να γίνεται χωριστά από τα γενικά οικιακά απορρίμματα μέσω καθορισμένων εγκαταστάσεων συλλογής απορριμμάτων, οι οποίες έχουν δημιουργηθεί είτε από την κυβέρνηση ή από τις τοπικές αρχές.
3. Η σωστή απόρριψη της παλιάς σας συσκευής θα βοηθήσει στην αποτροπή πιθανών αρνητικών συνεπειών ως προς το περιβάλλον και την υγεία του ανθρώπου.
4. Για πιο λεπτομερείς πληροφορίες σχετικά με την απόρριψη της παλιάς σας συσκευής, επικοινωνήστε με το αρμόδιο τοπικό γραφείο, υπηρεσία διάθεσης οικιακών απορριμμάτων ή το μαγαζί από το οποίο αγοράσατε το προϊόν.
