MANUAL DE UTILIZARE SPS-603 Sven

Vă multumim că ați achiziționat sistemul de boxe multimedia TM SVEN!

DREPT DE AUTOR

© 2017. SVEN PTE. LTD. Versiunea 1.0 (V1.0).

Acest Manual și informația pe care o conține sunt protejate prin dreptul de autor. Toate drepturile sunt rezervate.

MĂRCI COMERCIALE

Toate mărcile comerciale sunt proprietatea deținătorilor lor.

AVERTISMENTÎN LEGĂTURĂ CU RĂSPUNDEREA LIMITATĂ

În pofida tuturor eforturilor de a face acest Manual cât mai precis, sunt posibile unele discrepanțe. Informația din acest Manual este oferită «așa cum este». Autorul și editorul nu duc nicio răspundere față de individ sau față de organizație pentru pierderile sau daunele cauzate de informația conținută de acest Manual.

CUPRINS

1. RECOMANDĂRI PENTRU CUMPĂRĂTOR 2
2. SETUL COMPLET 3
3. MĂSURI DE SIGURANTĂ 3
4. DESCRIERE TEHNICĂ 3
5. PREGĂTIREA ȘI ORDINEA FUNȚIONĂRII 4
6. INLĂTURAREA DEFECTIUNILOR 5
7. SPECIFICATII 6

1. RECOMANDĂRI PENTRU CUMPĂRĂTOR

• Despachetați atent produsul, asigurați-vă că în interiorul cutiei nu a rămas nici un accesoriu. Verificați dacă produsul nu are defecte. Dacă acesta a fost deteriorat în timpul transportării, contactați firma care a efectuat livrarea; dacă produsul nu funcționează, adresați-vă îndată distribuitorului.
• Verificați dacă setul este complet și dacă aveți talonul de garanție. Asigurați-vă că pe talonul de garanție este pusă ștampila magazinului, o semnătură lizibilă sau ștampila vânzătorului și data cumpărării; verificați dacă că numărul produsului corespunde cu cel indicat pe talon. Țineți minte că în caz de pierdere a talonului sau necorespunderii numerelor, nu veți avea dreptul la o reparație de garanție.
• Nu conectați produsul îndată după ce acesta a fost adus în încăpere de afară, de la temperaturi negative! Tineți produsul despachetat la temperatura camerei nu mai puțin de 4 ore.
• Înainte de a instala și de a folosi produsul, faceți atent cunoștință cu manualul de față și păstrați-l pentru întreaga perioadă de exploatare.
• Transport și echipamente de transport este permisă numai în ambalajul original.
• Nu necesità condiții speciale de realizare.
• Se va elimina în conformitate cu reglementările privind eliminarea echipamentelor de uz casnic și de calculator.

2. SETUL COMPLET AL SA

• Sistem de boxe - 1 buc.
• Manual de utilizare - 1 buc.
• Talon de garantie – 1 buc.

3. MĂSURI DE SIGURANTĂ

• Nu desfaceți SBM și nu efectuați singuri lucrări de reparație. Deservirea și reparația trebuie să fie realizate doar de către specialiști calificați ai unui centru de deservire. Lista centrelor de deservire autorizate o puteți găsi pe site-ul www.sven.fi.
• Nu permiteți producerea scurt-circuitelor (inclusiv a celor «împământate») dintre boxele SBM, pe carcasa amplifierului și pământ, etc.; acest lucru va duce la defectarea canalelor de iesire ale amplificatorului.
• Asigurati-vă că în deschizăturile SBM nu vor ajunge alte obiecte.
• Protejati SBM de umiditate mărită, apă și praf.
• Protejati SBM de supraîncălzire: instalați-I nu mai aproape de un metru de la sistemele de încălzire. Nu expuneti SBM la soare.
• Nu amplasati SBM pe foc deschis sau alături de acesta.
• Nu folositi agenti chimici de curătare pentru curătarea SBM, utilizati o cârpă moale și uscată.
• În cazul în care SBM nu funcționează, deonectați îndată cablul de alimentare și adresați-vă după ajutor în maganizul de unde I-ați achiziționat.

4. DESCRIERE TEHNICĂ

Sistemul USB de boxe multimedia 2.0 SPS-603 (SBM) este conceput pentru redarea muzicii și sonorizarea jocurilor, filmelor, etc. SB conține un cablu acustic și unul de semnal, integrate în boxe, datorită căror poate fi conectat la PC, playere MP3 sau CD practic sau alte surse de semnal audio. Alimentare SBM este realizată prin intrarea USB a PC, notebook-ului sau blocului 5V DC cu ajutorul cablului de alimentare USB. Boxa care conține intrarea audio și panoul de control este numită convențional activă.

Particularitățile SBM

- Sistemul de boxe este compatibil cu PC, playere DVD/Media, dispositive mobile și alte surse audio

- Alimentare de la mufa USB

• Regulator al volumului sunetului

- Mufe pentru conectarea căștilor și a microfonului

- Materialul carcasei boxelor – lemn (MDF)

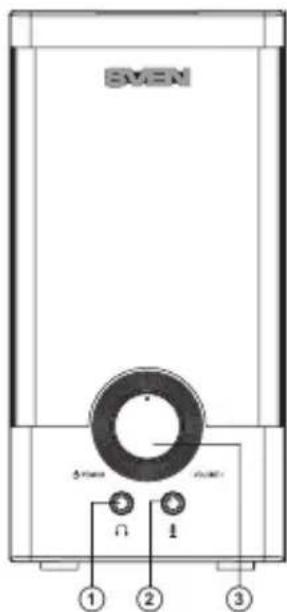

Panoul de control

①: mufă pentru conectarea căștilor
②: mufă pentru conectarea microfonului
③ POWER / VOLUME: întrerupătorul alimentării; regulatorul volumului

Imag. 1. Panoul de control

5. PREGĂTIREA ȘI ORDINEA FUNCȚIONĂRII

Amplasarea SBM

• Amplasati boxele simetric în raport cu ascultătorul la o distanță nu mai mică de un metru.
• Este posibilă o mica distorsiune a imaginii la monitoarele sensibile și tele- vizoare, de aceea amplasați SBM mai departe de astfel de dispositive.

Conectarea SBM

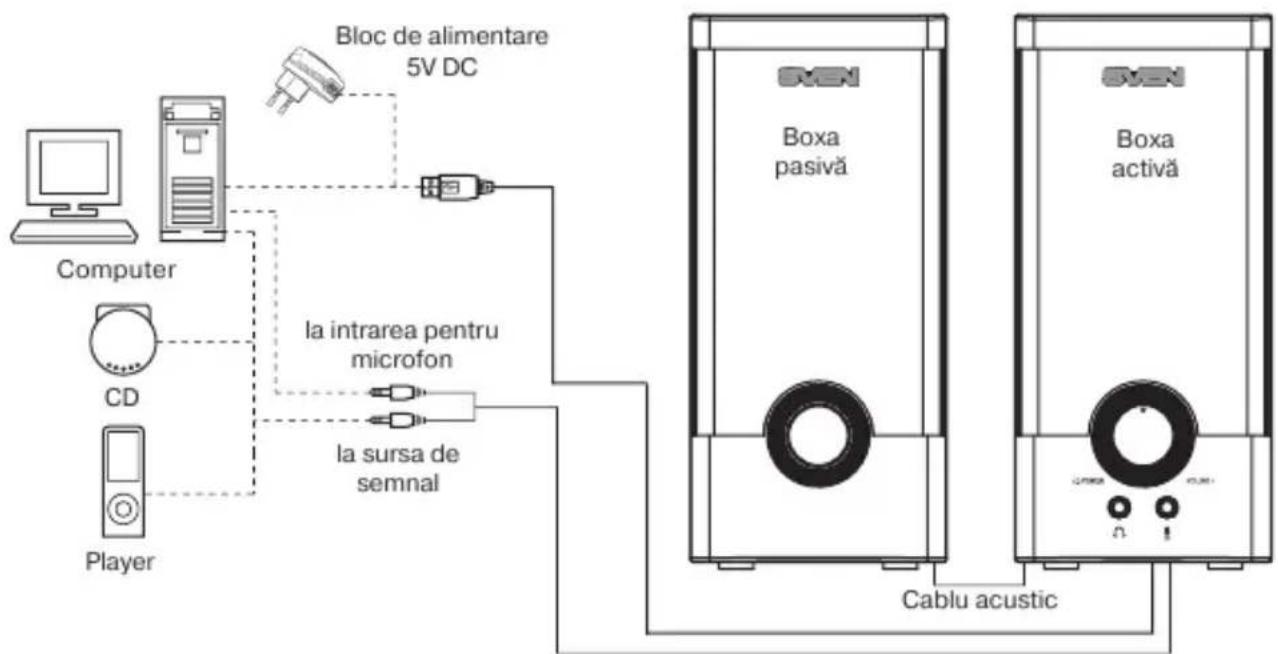

Sistemul USB de boxe multimedia SPS-603 poate fi conectat la practic orice sursă de semnal audio: playere DVD/CD, PC, placa audio PC și altele (vezi schema din imag. 2).

- Înainte de conectare asigurați-vă că SBM este deconectat de la rețea. Conectați cablurile de semnal mini-jack 3,5 mm, integrate în boxa activă: cablul cu mini-jack de culoare verde – la ieșirea audio a sursei de semnal, iar cablul microfonului (mini-jack de culoare roz) – la intrarea pentru microfon (imag. 2).

- Conectați cablul USB de alimentare la intrarea USB a computerului, notebook-ului sau la blocul de alimentare 5V DC (nu este inclus în set).

- Înainte de conectare asigurați-vă că SBM este deconectat de la rețea. Conectați cablurile de semnal mini-jack 3,5 mm, integrate în boxa activă: cablul cu mini-jack de culoare verde – la ieșirea audio a sursei de semnal, iar cablul microfonului (mini-jack de culoare roz) – la intrarea pentru microfon (imag. 2). - Conectați cablul USB de alimentare la intrarea USB a computerului, notebook-ului sau la blocul de alimentare 5V DC (nu este inclus în set).

Imag. 2. Schema conectării

Manualul de utilizare

SPS-603

• Setați nivelul volumului la minim, rotind până la capăt regulatorul VOLUME ③ nîmpotriva acelor de ceasornic pînă la capăt, până auziți un click.
• Conectati sursa de semnal audio.
• Setați nivelul volumului general, rotind regulatorul VOLUME ③. La rotirea regulatorului în sensul acelor de ceasornic, nivelul volumului se mărește; la rotirea lui împotriva acelor ceasornicului – se micșorează.
• Conectați microfonul la mufay ②, iar căștile – la mufay ①.

Note:

• După finisarea utilizării SB nu uitați să deconectați dispozitivul.

• Pentru îmbunătățirea calității redării sunetului folositi ieșirea plăcii audio Line-Out.

• ÎNLĂTURAREA DEFECTIUNILOR

Defecțiunea	Cauza	Modalitatea de înlăturare
SBM nu se conectează.	SBM nu este conectat la rețea.	Verificați corectitudinea conectării.
Nu este sunet.	Regulatorul sunetului este setat la cea mai joasă poziție.	Regulați nivelul sunetului.
	Sursa semnalului audio este conectată greșit.	Conectați corect sursele semnalului audio.
Boxele produc un sunet prea încet.	Regulatorul sunetului este setat la cea mai joasă poziție.	Regulați nivelul sunetului.
Sunet distorsionat.	Amplitudinea mare a sunetului de intrare.	Micșorați nivelul sunetului de intrare cu ajutorul regulatoarelor de volum de pe SBM și sursele de semnal.

Dacă nici una din metodele menționate mai sus nu vă ajută să rezolvați problema, vă rugăm să cereți o consultație profesionistă la cel mai apropiat centru de servicii. Nu încercați niciodată să reparați dispozitivul singuri.

1. SPECIFICATII

Parametri, unități de măsurare	Valoare
Putere de ieșire (RMS), W	6 (2 × 3)
Diapazonul frecvențelor, Hz	100 – 20 000
Dimensiuni difuzoarelor, mm	∅ 53
Tensiunea sursei de alimentare, V	USB/DC 5 V
Dimensiuni (ale unei boxe) (L×Î×H), mm	75 × 160 × 93
Greutate, kg	0,75

Note:

• Caracteristicile tehnice enumerate în tabelă sunt certificate și nu pot fi cauza plângerilor.
• Producerea mărcii comerciale SVEN se perfeționează încontinuu. Din această cauză carateristicile tehnice si specificatii complete pot fi schimbate fără anunțare prealabilă.

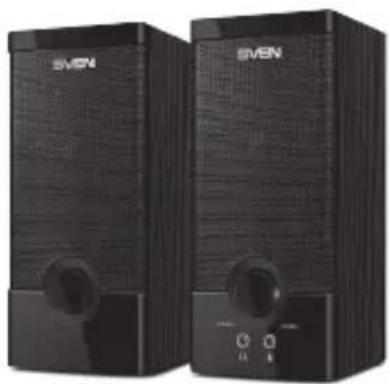

Sistem USB de boxe multimedia 2.0

SVEN®

YOU WANT - WE CAN

Importatori al MC SVEN în Republica Moldova:

Representantul oficial al MC SVEN in Moldova SRL «ULTRA»,

Chişinău, str. Creangă, 6V, Republica Moldova,

tel.: [phone], e-mail: [e-mail].

IM «Accent Electronic» SA.

Chişinău, str. Bulgara, 33/1, Republica Moldova,

tel.: [phone], e-mail: [e-mail].

Producător: SVEN PTE. LTD, 176 Joo Chiat Road, Nº 02-02, Singapore, 427447, Produs sub cotrolul

«SVEN Scandinavia Limited», 48310, Finlanda,

Kotka, Kotolahdentie, 15.
