MANUAL DE UTILIZARE HIK5 EP8VS PT BAUKNECHT

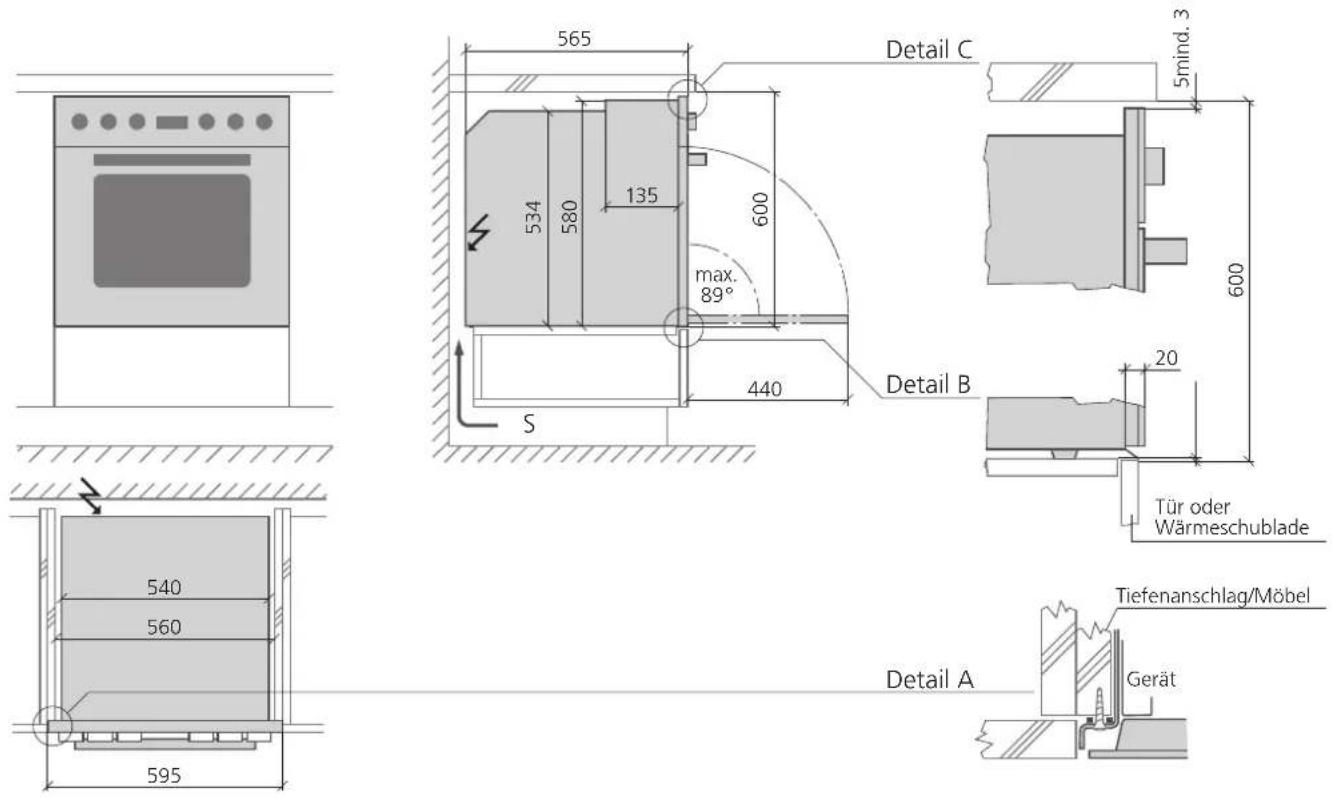

| Masse | ||
| H [mm] | 595 | 600 +20 |
| B [mm] | 595 | min. 560 |
| T [mm] | 565 | min. 580 |
Anschluss [kW] AbsicherungGerät Nische
| HVK3 KH8V | 230V | 2/3 PNE ~ 10.7 20/16 A |
| HIK3 KI8V | 230V | 2/3 PNE ~ 10.7 20/16 A |
| HIK5 EP8VS | 230V | 2/3 PNE ~ 10.5 20/16 A |
| HVK3 NN8F | 230V | 2/3 PNE ~ 10.5 20/16 A |
Zuleitung bauseits min. 1 m
Festanschluss
MONTAGE
- Beachten Sie die allgemeinen gültigen Vorschriften der Elektrizitätswerke sowie der Feuerpolizei.
- Montage/Anschluss durch Fachpersonal.
- Schäden durch Nichtbeachten dieser und dem Gerät beigelegten Unterlagen können beim Hersteller nicht geltend gemacht werden.
1 Anschlusskabel an Anschlussklemmen anschliessen
Angebrachte Anschlussvorschriften beachten
2 Anschlusskabel mit Bride zugentlasten
3 Apparat zur Hälfte einschieben
4 Glaskeramik anschliessen
5 Apparat frontbündig einschieben
6 Apparat seitlich befestigen
HINWEISE
Entgegen der Hausinstallationsvorschriften SEV Ziffer 47330.1 darf das Gerät in brennbares Material eingebaut werden.
Die Möbel müssen die Norm IEC 335-1 (335-2-6, max. 65°K) einhalten.
- Berührungsschutz des Apparates durch ordnungsgemässen Einbau sicherstellen.
- Hausinstallationsseitig allpoliger Schalter mit min. 3mm Kontaktabstand oder gleichwertige Trennvorrichtung vorsehen.
- Nischenbelüftung (S) min. 50 x 3 cm.
