MANUAL DE UTILIZARE CMP F101 Freeman

Player audio pentru autovehicule cu alimentare la 12V DC

Ciți cu atenție acest manual înainte de montarea player-ului pe autovehicul

FREEMAN

I. Mod de ulizare:

MODE:

În mpul funcționării, apăsați scurt pentru a schimba modurile de redare

Buton CLK:

Apăsați scurt pentru așarea orei actuale. Apăsați lung pentru a accesa funcția de setare a orei, ulizați butonul pentru controlul volumului pentru ajustare. Apăsați scurt din nou pentru a seta minutele. Ulizați butonul pentru controlul volumului pentru ajustare. In modul setare ora apasa lung pentru schimbarea sistemului de asare 12/24.

Buton BAND:

În modul radio, apăsați scurt pentru a schimba banda FM. Apasa lung pentru scanarea si memorarea automata a programelor. În modul redare mp3, apăsați scurt pentru a intra in modul numeric al melodiilor, selecta rond butonul rotav dupa care apasa butonul 1/PAU pentru validare.

Buton :

În modul radio, apăsați lung pentru a căuta automat înapoi posturile, apăsați scurt pentru a căuta manual înapoi posturile. În modul redare mp3, apăsați scurt pentru redarea ulmei melodii, apăsați lung pentru a reda un fragment anterior din melodie.

Buton :

În modul radio, apăsați lung pentru a căuta automat înainte posturile, apăsați scurt pentru a căuta manual înainte posturile. În modul redare mp3, apăsați scurt pentru redarea următoarei melodii, apăsați lung pentru a reda un fragment următor din melodie.

Buton rotav:

Roți butonul rotav pentru volum în sensul acelor de ceasornic pentru a amplica volumul. Apasa scurt pentru Pornit/Oprit.

Buton SEL:

Apasa scurt acest buton pentru accesul la opunile corectoare de ton: Inalte-Treble, Bas-Bass, Balans-Balance, Fader-Fader, Prestabilit-Preset. Roti butonul rotav pentru ajustarea ecarei opuni.

Buton EQ:

În mpul aşării melodiilor, apăsați scurt pentru a selecta un anumit efect audio: Rock/Pop/Jazz.

Buton MUT:

Apăsați scurt prima dată pentru anularea sonorului, apăsați scurt a doua oară pentru revenirea sonorului.

Buton 1/PAU:

În modul radio, apăsați scurt pentru frecventa radio prestabilita 1, apăsați lung pentru a memora o frecventa radio. În modul redare mp3, apăsați scurt pentru a acva/dezacva pauza.

Buton 2/INT:

În modul radio, apăsați scurt pentru frecventa radio prestabilita 2, apăsați lung pentru a memora o frecventa radio. În modul redare mp3, apasarea scurta permite rasfoirea melodiilor.

Buton 3/RPT:

În modul radio, apăsați scurt pentru frecventa radio prestabilita 3, apăsați lung pentru a memora o frecventa radio. În modul redare mp3, apăsați scurt pentru acvarea funcției de repetare.

FREEMAN

Buton 4/RDM:

În modul radio, apăsați scurt pentru frecventa radio prestabilita 4, apăsați lung pentru a memora o frecventa radio. În modul redare mp3, apăsați scurt pentru acvarea funcției de redare aleatoare.

Buton 5/DIR-:

În modul radio, apăsați scurt pentru frecventa radio prestabilita 5, apăsați lung pentru a memora o frecventa radio. În modul redare mp3, apăsați scurt pentru a reda melodia -10.

Buton 6/DIR+:

În modul radio, apăsați scurt pentru frecventa radio prestabilita 6, apăsați lung pentru a memora o frecventa radio. În modul redare mp3, apăsați scurt pentru a reda melodia +10.

Aux In:

Conectarea surselor externe de semnal.

Aşaj LCD:

Aşarea informațiilor despre postul radio.

Slot card SD/MMC:

Introduceți cardul SD sau MMC, sistemul va reda șierele de pe acestea.

Slot USB:

Introduceți dispozivul USB. Sistemul va reda șierele de pe acesta.

II. Specicații tehnice

Tuner:

Gama de frecvență....87, 5 MHz-108MHz

Frecvență intermediară....10,7MHz

Raport semnal-zgomot(S/N)......≥50dB

Redare:

Raport semnal-zgomot(S/N).....≥50dB

Răspuns în frecvență....100Hz-10 kHz(±6dB)

Amplicator:

leşire putere muzicala....4 x 25W

Impedanță boxe....4Ω-8Ω

Sursa de alimentare......baterie maşină 12VDC

(polul negav conectat la caroserie, vezi detalii aparat)

III. Averzare

Când înlocuiti siguranța, vericați ca aceasta să e similară cu cea originală.

FREEMAN

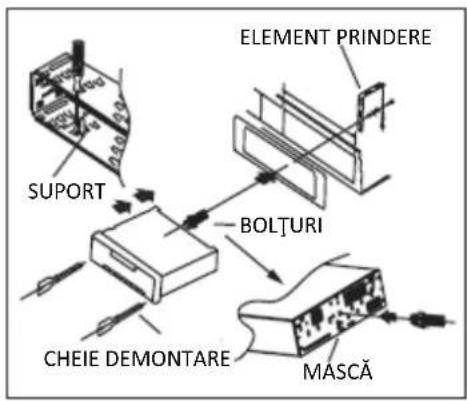

Diagrama de instalare

Instalarea aparatului:

1. Instalați suportul în bordul mașinii, îndoii ci clemele suportului.
2. Conectați cablul de alimentare și cablurile boxei, xați elementul de prindere pe mașină.
3. Introduceți mufa pentru antenă, împingeți aparatul în suport, strângeți şuruburile elementului de prindere.

Introduceți cele două chei de demontare în oriciile din stânga și din dreapta, prindeți cu aceste chei aparatul și trageți către exterior pentru a scoate aparatul din suport, apoi deconectați cablurile și antena.

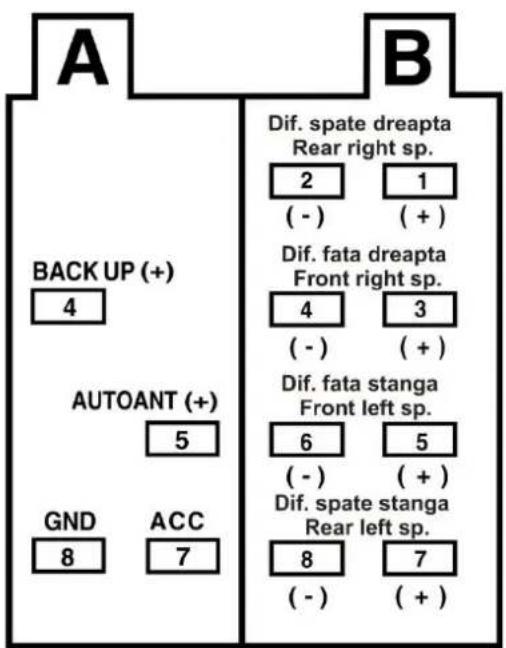

IV. Conexiuni

Nota pentru instalare:

→ Unitatea este conceputa pentru funconarea la 12V DC (current connuu) cu partea metalica la polul negav (-) al instalaei electrice.

→ Inainte de instalare asigura-va ca instalaa autovehiculului DVS funconeaza cu 12V DC si polul negav este la caroseria masinii.

→ Deconecta polul negav al bateriei inainte de montare pentru evitarea unui scurt-circuit.

→ Conectarea incorecta poate distruge aparatul sau instalaa electrica a autovehiculului DVS situae in care pierde garana.

→ Pentru o audie clara, corecta si puternica va recomandam sa ne cont si de polaritatea difuzoarelor (-) si (+).

→ Dupa instalare si punere in funcune va rugam sa apasa butonul RESET pentru ca aparatul sa porneasca cu setari de fabrica (oponal).

→ Asigura-va ca a conectat rele corespunzator diagramei si culorilor.

FREEMAN

Atentie!

1- Montajul se va executa doar de către Unitați Service autorizate de autoritațile statului Român!
2- Orice intervenție în vederea depanării va duce la pierderea garanției produsului!
3- Orice defect apărut în urma unui montaj incorrect și/sau de persoane neautorizate va duce automat la pierderea garanției produsului!
4- Depanarea în perioada de garanție se va executa numai de către Unitatea Service a importatorului conform cercatului de garanție.
5- Pentru a benecia de serviciile gratuite ale perioadei de garanție este necesar ca în cazul unei intervenții service produsul să e insoțit de următoarele documente:

a. cercatul de garanție al produsului în original,
b. factura și/sau bonul scal în original sau copie clară,
c. cercatul de garanție pentru manopera oferită de unitatea care a montat produsul, în original,
d. factura și/sau bonul scal în original sau copie clară oferit de unitatea care a montat produsul.

V. Probleme în funcționare

Problemă	Cauză	Remediu
Nu funcționează așajul	1. Firul galben nu este conectat la polul poziv al bateriei.2. Siguranța rului roșu este arsă.3. Conectorul panoului este murdar.	1. Vericați ca rul galben să e conectat la polul poziv al bateriei.2. Înlocuiti siguranța.3. Curățați conectorul panoului cu alcool.
Fără sunet	1. Fără alimentare.2. Firul boxei nu este conectat.3. Cardul SD/MMC, dispozivul USB nu conțin melodii în formatul corespunzător.4. Contactul de la cardul SD/MMC, dispozivul USB este murdar.	1. Conectați cablul de alimentare.2. Conectați cablul boxei.3. Vericați conținutul de pe cardul SD/MMC, dispozivul USB.4. Curățați contactele cu alcool.
Sunet slab (neclar)	1. Probleme cu alimentarea.2. Antena nu este bine conectată.	1. Înlocuiti sursa de alimentare.2. Fixați bine antena.
Track mono	1. Un canal al boxei nu este bine conectat.2. Circuitul integrat al amplicatorului este deteriorat.	1. Conectați cablul boxei.2. Înlocuiti circuitul integrat al amplicatorului.
Sistemul nu funcționează	Sursa de alimentare nu este stabilă.	Apăsați lung butonul de resetare.

FREEMAN

RECICLARE

Acest produs este marcat cu simbolul distinctiv de sortare selectiva pentru deseuri electrice si electronice. Acest simbol indica faptul ca produsul trebuie acceptat de un sistem de colectare selectiva a deseurilor, in acord cu directiva EU 2002/96/CE, astfel incat sa poata fi reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Atentie! Produsele electronice, nesortate selectiv, pot afecta mediul si sanatatea

oamenilor, deoarece pot contine substante periculoase.

BATERIILE:

• ATENTIE! Este interzisa aruncarea bateriilor la gunoi. Predati bateriile uzate in centrele de reciclare.
• Folosirea incorrecta a bateriilor poate cauza scurgeri sau coroziune.
• Nu montati bateriile in directia gresita.
• Este periculos sa incarcati/ loviti/ deschideti sau scurt-circuitati bateriile.
• Nu lasati bateriile consummate in telecomanda.
• Daca nu folositi telecomanda mai mult timp, scoateti bateriile. Schimbati bateriile cand telecomanda nu mai functioneaza corespunzator.
• Daca s-a produs scurgerea bateriilor in interiorul telecomenzii curatati lichidul si inlocuiti bateriile.
• Bateriile continute in pachet nu contin metale grele.
