MANUAL DE UTILIZARE 091 Computherm

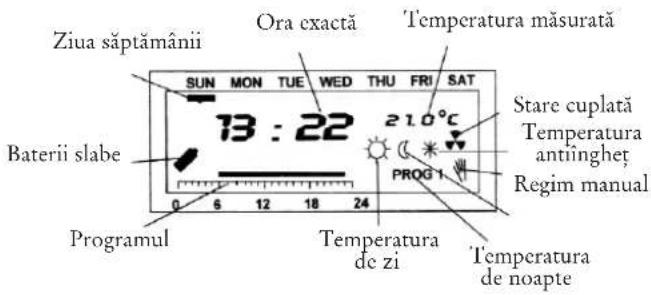

Prezentarea generală a termostatului

Termostatul de cameră COMPUTHERM 091 se poate utiliza la majoritatea cazanelor comercializate în România, cu tensiune de comandă de 24 V sau 230 V.

Termostatul 091/24V se poate utiliza numai pentru comanda acelor cazane care au tensiunca de comandă de maximum 24 V.

Termostatul poate fi programat astfel încât instalația de încălzire să realizeze 2 valori dorite de temperatură, la diferite ore dorite, în locuința sau biroul Dvs., asigurând CONFORT și ECONOMIE.

Termostatul este livrat din fabrică cu 6 programe care satisfac cerințele uzuale, dar totodată aveți posibilitatea să vă întocmiti alte 3 programe, după dorință. Programele vă dau posibilitatea de a obține o temperatură mai mare, de zi și o temperatură mai mică, de noapte sau economică, în orice zi a săptămânii, schimbându-le chiar din oră în oră.

Utilizarea termostatului

1. Punerea în funcțiune

După îndepărtarea capacului glisabil al aparatului, devin vizibile butoanele de comandă și suportul bateriilor. Introduceți în suport două baterii alcaline AA (R6) respectând polaritatea. Aduceți afișajul în starea inițială acționând butonul Reset cu un obiect ascuțit din material neconducător electric, lemn, plastic. Nu este adecvat pixul, acele metalice, creionul (grafitul este bun conducător electric).

2. Introducerea zilei săptămânii și a orei exacte

Initializați aparatul prin acționarea butonului Reset. Introduceți ora exactă și ziua cu ajutorul butoanelor d (ziua), h (ora) și m (minute). Apăsați butoanele de mai multe ori până obțineți valorile dorite.

3. Introducerea temperaturii (de zi) și a temperaturii C (de noapte)

Cu ajutorul butoanelor Temp, și puteți introduce acele două temperaturi care vor fi realizate de programele pe care vi le prezentăm în continuare. Apăsați butonul Temp după care acționați de mai multe ori sau continuu butonul până obțineți valoarea dorită pentru temperatura de zi. La fel veți introduce temperatura de noapte folosind butonul (T'temperaturile se pot regla din 0,5 în 0,5 °C în domeniul de +5 ... + 30 °C. Modificarea temperaturilor este posibilă numai în sensul creșterii valorii. Temperaturile mai mici se pot regla acșionând butonul până când valoarea ajunge la 30 °C, după care începe din nou să crească de la 5

^0 C. Fixati temperatura introdusă cu butonul OK.

4. Alegerea programului

Vă stau la dispoziție 6 programe de fabrică (Prog 0 ... Prog 5) și 3 programe (Prog 6, Prog 7 și Prog 8) pe care le puteți stabili Dvs. După ce apăsați odată butonul Prog, afișajul orei va indica zero și, acționând de mai multe ori butonul Prog se poate selecta ziua săptămânii. Programul dorit pentru ziua respectivă îl puteți alege apăsând de mai multe ori butonul Prog #. În acest mod alegeți pentru fiecare zi programul cel mai potrivit.

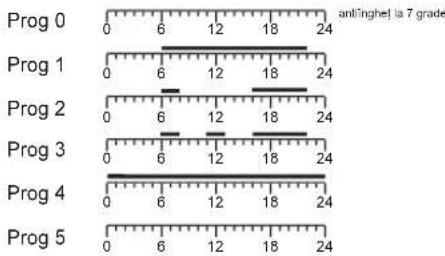

În tabelul de pe următoarea pagină puteți urmării programele realizate de fabrică. Linia groasă de deasupra axei timpului înseamnă temperatura Țipsa liniei indică temperatura Ț.

De exemplu în cazul Prog 1 aparatul de încălzire sau de răcire va realiza temperatura între orele 0-6, temperatura între orele 6 - 23 și revine la temperatura între orele 23 - 24.

Programele Prog 6, Prog 7 sau Prog 8 pot fi alcătuite de Dvs. după dorință, astfel: după selectarca unuia din aceste programe apare afișată ora 00 și pâlpăie semnul pe axa timpului; apăsați șau . Apare ora 01, apăsați sau ș.a.m.d. Astfel stabiliti pentru fiecare oră temperatura dorită. Valorile alese le fixați apăsând butonul OK. Cu ocazia introducerii unui program nou, datele anterioare se vor șterge.

5. Modificarea manuală a programului

Dacă doriți, de exemplu, temperatură într-un moment când termostatul este programat pe temperatură țatunci apăsați butonul în acest caz, termostatul va comanda temperatură în regim manual, semnalizat pe afișaj de o mână Regimul manual durează până în momentul în care programul cerc din nou temp., moment din care termostatul va continua automat programul inițial. Puteți ieși din regimul manual apăsând butonul cuu butonul OK. Această metodă o putem folosi și când vrem temp. Fiind programată temp.

Regimul manual o puteți impune și pentru o perioadă de timp prestabilită. De exemplu, dacă termostatul lucrează pe temp. Šdoriți temp. pentru 4 ore: acționați mai mult de 2 secunde butonul Čapare semnul mâinii și ora 01. Apăsați de 3 ori butonul Čapare ora 04. Fixați cu OK, dispare de pe afișaj 04, dar rămâne semnul mâinii semnalizând că termostatul este în regim manual. Dacă

doriți să reveniți în programul inițial înainte de scurgerea timpului de 4 ore, apăsați butonul în sau OK

6. Alegerea modului de functionare

După înlăturarea capacului glisabil găsiți 3 comutatoare mici (1, 2, 3 ), lângă suportul bateriilor, care servesc la alegerea modului de funcționare.

Comutatorul 1 trebuie să fie pe poziția ON (sus)dacă termostatul comandă un aparat de răcire și în poziția de jos pentru un aparat de încălzire.

În cazul încălzirii, releul de ieșire al termostatului are contactele închise când temperatura ambientală este mai mică decât temperatura dorită și deschide contactele când temperatura ambientală depășește valoarea dorită.

În cazul răcirii (poziția ON) releul lucrează invers, temperatura de noapte este mai mare decât cea de zi, nu este program antiîngheț și comutarea se face automat cu întârziere de 5 minute.

Comutatorul 2 pe poziția ON (sus), în cazul încălzirii, conectează întârzierea, astfel că termostatul nu va reacționa imediat la modificările de temperatură, numai dacă acestea durează mai mult de 5 minute. În cazul răcirii (comutatorul 1 pe ON), întârzierea este cuplată automat.

Comutatorul 3 stabilește histereza termostatului, care pe poziția ON (sus) a comutatorului este de 2°C, iar pe poziția de jos 1°C

Valoarea histerezei reprezintă diferența dintre temperatura de cuplare și cea de decuplare. De exemplu, pe poziția de jos, (histereză de 1°C) termostatul fiind reglat pe 20 °C, la scăderea temperaturii ambientale sub 19,5 °C termostatul cuplează, iar la depășirea temperaturii ambientale de 20,5°C termostatul decuplează aparatul de încălzire. Sensibilitatea de comutare este de ± 0,5 °C (poz. de jos) sau ± 1 °C (poz. ON).

Atenție! Sensibilitatea de comutare a termostatului se poate verifica numai cu un termometru de precizie, nu și

prin citirea temperaturii afișate de termostat, precizia de măsurare a temperaturii fiind de ± 1 °C.

7. Locul de montaj al aparatului

Aparatul se va monta la 1,5 m înălțime pe peretele unei încăperi, astfel încât să fie în zona de circulație naturală a aerului, pe peretele opus radiatorului, dar să nu fie influențat de curent sau surse de căldură (horn cald, frigider, razele soarelui,etc.).

8. Conectarea termostatului

În spatele termostatului se găsesc cele 2 contacte ale releului de ieșire. Cablul cu 2 conductori al aparatului pe care îl comandă termostatul se conectează la borna COM (din mijloc) și borna NO (de sus).

ATENTIE ! La conectarea termostatului la aparat trebuie să se respecte în toate cazurile instrucțiunile producătorului aparatului.

9. Date tehnice

- tensiunea care se poate comuta:

$$ 0 9 1 / 2 4 \max 2 4 \mathrm{VAC}, \mathrm{DC} $$

$$ 0 9 1 2 4 \mathrm{VAC/DC} \dots 2 3 0 \mathrm{VAC} 5 0 \mathrm{Hz} $$

- curentul care se poate cupla 5 A sau 3 A inductiv

- domeniul de măsură a temperaturii 0. .. 34,5 °C (din 0,5 în 0,5 °C)

-precizia de măsurare a temperaturii ± 1 °C

-domeniul de reglaj al temperaturii 5....30 °C din 0,5 în 0,5 °C

-sensibilitatea de comutare ± 0,5 °C sau ± 1 °C, la alegere

-histereza 1 § ^ C sau 2 ^ C, la alegere

-tensiunea de alimentare 2 x 1,5 V baterii alcaline

AA (R6)

ISO 9002 CE
