MANUAL DE UTILIZARE LD-535 Scian

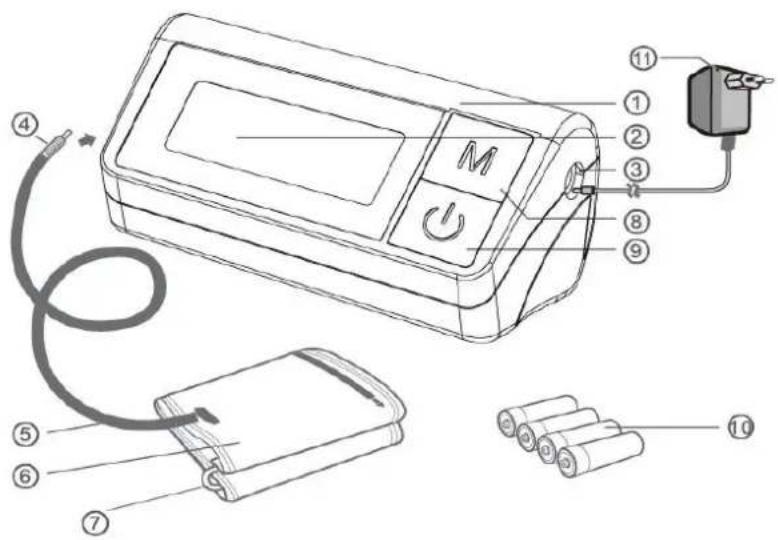

1. Unitate centrala
2. Afisaj
3. Conector mufa aer
4. Mufa pentru aer
5. Tub aer
6. Manseta pentru brat
7. Suport de prindere metallic
8. Buton de memorie "M"
9. Buton inchis/deschis "O/I"
10. Baterii (Optional)
11. Alimentator (Optional)

SimboluriSemnificatii
		Producator
		Reprezentant autorizat in comunitatea europeana.
		Simbol pentru marcarea echipamentelor electrice si electronice in conformitate cu Directiva 2002/96/CE. Dispozitivul, accesorile si ambalajul trebuie eliminate in mod corect la sfarsitul utilizarii. Va rugam sa urmati instructiunile si reglementarile in privinta reciclarii reziduurilor.
		Marcaje in conformitate cu Directiva CE 93/42/CEE
		Pastrati uscat
		Atentie! Consultati documentele insotitoare.
		Parte aplicata tip B.

CUPRINS

1. Informatii generale

2. Principii de operare

3. Noi tehnologii utilizate

4. Sfaturi in masurarea tensiunii arteriale

5. Instalarea bateriilor
6. Folosirea aparatului cu alimentator
7. Pozitia corecta de masurare
8. Asamblarea mansetei
9. Stabilirea datei si a orei

10. Efectuarea unei masuratori

11. Umflarea automata

12. Masurarea tensiunii in timpul dezumflarii rapide a mansetei

13. Functia de memorie

14. Afisare valori memorate

15. Stergere valori memorate

16. Clasificarea tensiunii arteriale de catre OMS (Organizatia Mondiala a Sanatatii)

17. Informatii cu privire la erori sau baterie descarcata

18. Ingrijire, stocare, reparare si reciclare
19. Identificarea si rezolvarea problemelor
20. Conditii de garantie
21. Specificatii
22. Registru de urmarire a tensiunii
23. Declaratia producatorului

INFORMATII GENERALE

Manualul de utilizare a fost conceput pentru a asista utilizatorul in folosirea in mod sigur si eficient a tensiometrului digital automat pentru brat model LD-535. Dispozitivul trebuie utilizat in conformitate cu procedurile descrise in acest manual. Este important sa cititi si sa intelegeti intregul manual, in special sectiunea "Sfaturi in masurarea tensiunii arteriale".

Acest aparat este destinat masurarii non-invazive a tensiunii arteriale (sistolica si diastolica) si a pulsului la adulti (cu varsta mai mare de 15 ani).

PRINCIPII DE OPERARE

Aparatul adopta tehnologia oscilometrica de masurare a presiunii arteriale si a pulsului cu algoritm Fuzzy. Manseta se infasoara in jurul bratului si este umflata automat de catre pompa de aer.

Senzorul aparatului detecteaza fluctuatia presiunii produse de extinderea si contractia arterei de pe brat ca urmare a batailor inimii. Amplitudinea undelor de presiune este masurata si convertita in milimetri coloana de Mercur iar pe afisajul digital sunt afisate valorile.

ATENTIE! Dispozitivul nu poate oferi informatii precise daca este depozitat in conditii de temperatura si umiditate ce depasesc intervalul mentionat in sectiunea "SPECIFICATII" a acestui manual.

NOI TEHNOLOGII UTILIZATE

Algoritmul Fuzzy este unul de procesare ce tine cont de bataile inimii fiecarui individ, ce ii confera o precizie mai mare la masurare.

SFATURI IN MASURAREA TENSIUNII ARTERIALE

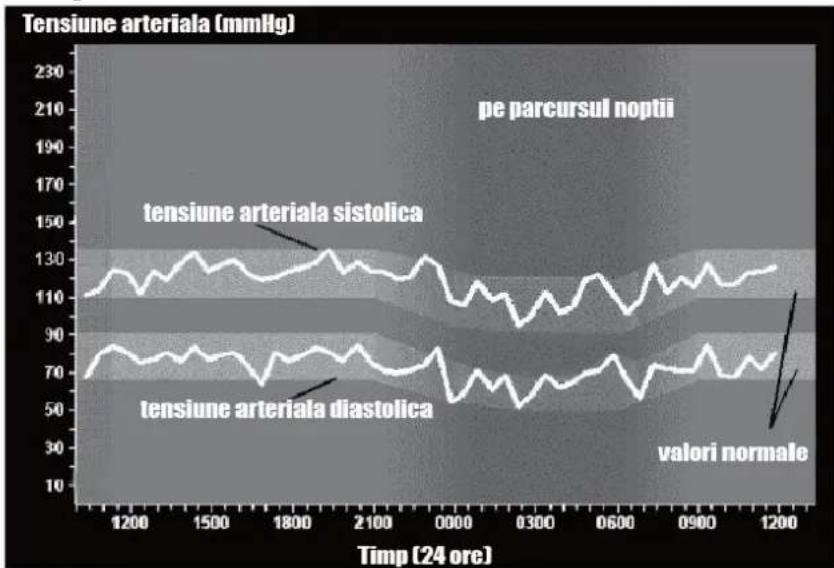

1. Este necesar sa se cunoasca faptul ca tensiunea arteriala este supusa unor fluctuatii ascutite. Nivelul presiunii arteriale depinde de mai multi factori. In general, tensiunea este mai mica in timpul verii si mai mare pe timpul iernii. In acelasi timp, presiunea atmosferica, efortul fizic, starea emotionala, stress-ul sau mesele pot afecta tensiunea arteriala. Medicamentele,

consumul de alcool sau fumatul pot afecta foarte mult nivelul tensiunii arteriale. Atunci cand masurarea tensiunii se face in spitale, valoarea acesteia va fi intotdeauna mai mare decat cea efectuata la domiciliu. Motivele ce stau la baza acestei diferente sunt date fie de starea de tensiune sau, in cazuri mai grave "efectul halatului alb". Tensiunea arteriala va fi mai ridicata daca temperatura ambientala este scazuta. De aceea se recomanda ca masurarea tensiunii sa se faca la temperatura camerei (aproximativ 20°C). In cazul in care aparatul a fost depozitat la temperaturi scazute este necesara mentinerea sa la temperatura camerei timp de cel putin 1 ora. In caz contrar, masuratorile nu vor fi exacte. Tensiunea arteriala variaza in functie de persoana sau varsta. Din acest motiv se recomanda notarea valorilor de zi cu zi in registrul de urmarire a tensiunii si prezentarea acestora medicului care va monitorizeaza pentru a afla "tensiunea normala" in cazul dumneavoastra.

Ilustratie de la Societatea Britanica de Hipertensiune

1. In cazul pacientilor cu boli cardio-vasculare, masuratorile trebuie efectuate in conformitate cu instructiunile medicului. In nici un caz nu trebuie sa va modificati dozele de orice medicamente prescrise de catre medic.

2. In cazul pacientilor cu ateroscleroza grava, puls slab sau cei cu un ritm cardiac de contractie cu fluctuatie evidenta, masurarea precisa poate fi dificila. Va rugam sa consultati un medic specialist pentru a interpreta valorile tensiunii arteriale.

3. Pentru a obtine valori precise, este necesara pastrarea linistii pe timpul masuratorilor. Aceasta trebuie sa se desfasoare intr-un mediu linistit, la temperatura camerei. NU fumati inainte de masuratoare. Acest dispozitiv este livrat cu o manseta standard ce se potriveste pentru un brat cu circumferinta cuprinsa intre 22 - 32 cm. Trebuie avut in vedere ca manseta sa se potriveasca cu persoana careia ii este masurata tensiunea. Pentru copii si adulti, ce au circumferinta bratului in afara intervalului mai sus mentionat ar trebui folosite mansete cu dimensiuni speciale. Va rugam sa contactati distribuitorul pentru a obtine aceste mansete. ATENTIE! Nu folositi alt tip de manseta decat cea livrata impreuna cu tensiometrul.

4. Pentru a obtine valori cat mai corecte se recomanda repetarea masuratorilor la un interval de 3 minute calculand media celor doua masuratori. Pacientii ce sufera de ateroscleroza au nevoie de un interval mai mare (10-15 minute), deoarece elasticitatea vaselor este scazuta semnificativ. Tot acelasi interval, de 10-15 minute se aplica si pacientilor ce sufera de diabet zaharat de mult timp.

Clasificare:

-Echipamentul nu este adecvat pentru utilizarea in prezenta amestecurilor inflamabile

-Aparat alimentat intern

-Parte aplicata tip B

INSTALAREA BATERIEI

1. Deschideti capacul compartimentului pentru baterii si instalati patru baterii de tip AA dupa cum este indicat.

2. Inchideti capacul compartimentului pentru baterii.

3. Inlocuiti bateriile atunci cand indicatorul apare "pe ecran sau in cazul in care dupa apasarea butonului de oprire/pornire "O/I" nu se intampla nimic.

4. Durata de viata a bateriilor din acest kit pate fi mai scurta decat bateriile alkaline.
5. Utilizati baterii R6, LR6 sau AA Alkaline. Nu folositi baterii reincarcabile.
6. Folositi doar baterii de acelasi tip (toate). Inlocuiti toate bateriile in acelasi timp.
7. Daca aparatul nu va fi utilizat pentru o perioada indelungata, va rugam sa scoati bateriile.
   •Nu lasati bateriile uzate in aparat.

- Daca in momentul masuratorii, pe ecran este afisat intermitent iconita “☐” atunci utilizatorul este atentionat ca bateriile sunt pe terminate dar ca poate continua masuratoarea. In cazul in care pe ecran apare aceeasi iconita ☐ si in acelasi timp se aud 4 sunete continuu, utilizatorul trebuie sa inlocuiasca bateriile de indata.

FOLOSIREA APARATULUI CU ALIMENTATOR

In afara de baterii, dispozitivul este prevazut cu mufa pentru alimentarea cu ajutorul unui alimentator. Acesta este optional.

• Introduceti cablul alimentatorului in mufa de pe partea dreapta a aparatului (DC 6V)
• Introduceti alimentatorul in priza
• Pentru a opri alimentarea, mai intai scoateti alimentatorul din priza si apoi deconectati cablul din aparat

ATENTIE!

• Cand alimentarea se face cu ajutorul alimentatorului, acesta trebuie sa corespunda cu cerintele standardului IEC60601-1:1995
- Pentru a evita deteriorarea aparatului, utilizati doar incarcatoare achizitionate exclusiv de la distribuitori autorizati. Folosirea altor tipuri de adaptoare poate deteriora tensiometrul digital.

NOTA: Aparatul este coceput sa nu consume bateriile atunci cand adaptatorul este folosit.

Alimentatorul optional are urmatoarele caracteristici:

-Tensiune de iesire: 6V ± 5%
–Current maxim de iesire: cel putin 600 mA
-Polaritate mufa de iesire: <-> interior

POZITIA CORECTA DE MASURARE

1. Stati la masa, sprijiniti bratul si cititi valorile. Asigurati-va ca manseta de pe brat este la acelasi nivel cu inima iar antebratul sta in mod natural pe masa.
2. Puteti sta intins pe spate si sa cititi valorile. Pastrati-va calmul, nu miscati gatul sau corpul iar privirea sa fie indreptata catre tavan. Asigurati-va ca manseta este pozitionata pe acelasi nivel cu inima.

ASAMBLAREA MANSETEI

1. Inserati marginea mansetei (aproximativ 5 centimetri) in suportul de prindere metallic conform figurii.

S.C. BIT ONLINE SRL

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: [phone]

www.feo.ro / e-mail: [e-mail]

1. Puneti manseta pe partea superioara a bratului stang cu tubul de aer indreptat in directia palmei. In cazul in care masurarea pe bratul stang este dificila, se poate folosi bratul drept. In acest caz, valorile pot diferi cu aproximativ 5-10 mmHg.

2. Infasurati manseta in jurul bratului cu marginea inferioara la aproximativ 2-3 cm deasupra cotului. Artera bratului trebuie sa fie sub indicatorul "ARTERY de pe manseta.

3. Manseta nu trebuie sa fie nici prea stransa nici prea slaba. Pentru a fi siguri ca am prins-o corect, intre manseta si partea superioara a bratului ar trebui sa intre doua degete.

4. Indicatorul "Index" trebuie sa indice zona marcata cu dunga alba (intervalul 22 – 32 cm). Daca dupa prinderea de brat indicatorul se incadreaza in aceasta zona, dimensiunea mansetei corespunde. In cazul in care aceasta depaseste zona marcata, este necesara o alta manseta.

5. In cazul in care bratul superior are o forma conica, este acceptabila si asamblarea in aceasta forma.

6. Pentru a obtine valori cat mai precise, va rugam sa scoateti hainele ce pot restrictiona circulatia sangvina.

STABILIREA DATEI SI A OREI

Functia poate oferi informatii precise la fiecare masurare. Pentru a obtine ora si data exacta, utilizatorul trebuie sa le seteze inainte de prima utilizare. Procedura de setare a acestora este urmatoarea:

1. Cand dispozitivul este pornit pentru prima oara, ecranul va afisa ce putem observa in figura 1.

2. Tineti apasat butonul "M" dupa care apasati butonul de oprire/pornire "O/I". Imediat anul va clipi.

1. Apasati butonul "M" pentru a creste / diminua numarul iar odata ce am ajuns la numarul dorit, apasati butonul de oprire/pornire "O/I" pentru confirmare.

2. Odata cu setarea anului finalizata, numarul lunii va clipi in mod automat. Urmati aceleasi instructiuni de mai sus pentru a seta atat luna cat si ziua / ora.

3. Apasati butonul de oprire/pornire "O/I" pentru a finaliza configurarea. In cazul in care doriti sa modificati data si ora, va rugam sa repetati pasii 2, 3 si 4.

ATENTIE! Cand sunteti in modul de setare al datei / orei si nu efectuati nici un fel de operatiune timp de 1 minut, aparatul va intra automat in modul standby.

EFECTUAREA UNEI MASURATORI

1. Introduceti tubul de aer in mufa de pe aparat. Inainte de masurare respirati adanc de 3 – 5 ori si incercati sa va relaxati. Nu vorbiti sau miscati bratele.

2. Apasati butonul de oprire/pornire "O/I". Toate simbolurile vor fi afisate pe ecran (figura 2). Apoi se vor auzi doua bip-uri scurte dupa care pe ecran va fi afisat "0". Pompa de aer va incepe sa umfle manseta iar pe ecran se vor afisa informatiile citite. In general presiunea va ajunge la 190 mmHg ca in figura 3.

3. Pompa de aer se va opri iar presiunea va incepe sa scada treptat. In cadrul acestui proces, tensiunea arteriala si pulsul vor fi calculate ca in figura 4.

Fig.2

Fig.3

Fig.4

1. Dupa terminarea masuratorilor se va auzi un semnal sonor lung. Aerul din manseta va fi eliminat treptat iar tensiunea arteriala si pulsul vor fi afisate pe ecran (figura 5).
2. Apasati butonul de oprire/pornire "O/I" pentru a reveni la modul standby. Va rugam sa va odihniti cel putin 3 minute pentru a repeta masuratoarea.

Fig.5

UMFLAREA AUTOMATA

Exista 4 niveluri de presiune disponibile pentru acest dispozitiv: 190 mmHg, 230 mmHg, 270 mmHg si 300 mmHg. Cand valoarea de 190 mmHg nu este suficienta sau intervine o miscare a bratului, dispozitivul va umfla automat pana la un nivel rezonabil ce va permite desfasurarea unei masuratori de succes. Acesta nu este un defect.

MASURAREA TENSIUNII IN TIMPUL DEZUMFLARII RAPIDE A MANSETEI

In cazul in care in timpul masuratorilor nu va simtiti bine sau doriti sa opritii masuratoarea dintr-un motiv oarecare, exista posibilitatea de a apasa butonul de oprire/pornire "O/I". Odata apasat butonul, aparatul va elibera rapid aerul din manseta iar dispozitivul va reveni in modul standby.

FUNCTIA DE MEMORARE

AFISARE VALORI MEMORATE

1. Dupa ce masuratoarea a fost finalizata sau atunci cand aparatul se afla in standby, utilizatorul poate apasa butonul "M" pentru a vizualiza valorile memorate. Apasarea butonului "M" va afisa pe ecran valoarea medie a ultimelor trei masuratori ca in figura 6.
2. Apasati butonul din nou iar pe ecran se va afisa "01", ceea ce inseamna cea mai recenta masuratoare dupa care ne va arata valorile acesteia ca in figura 7.

3. Apasati din nou iar pe ecran se va afisa "02" ceea ce inseamna cea dea doua cea mai recenta masuratoare.

4. Modelul LD-535 poate stoca 90 de seturi de valori si va calcula automat valoarea medie a ultimelor 3 masuratori. Cand memoria este ocupata in totalitate, cea mai veche inregistrare este inlocuita cu alta mai noua. Memoria nu se va sterge chiar daca sursa de alimentare va fi inlaturata.

Fig.6

Fig.7

Dupa ce masuratoarea s-a incheiat sau dispozitivul este in standby, tineti apasat butonul "M" pentru cel putin 5 secunde. Pe ecran se va afisa textul "Clr" ceea ce inseamna ca toate valorile memorate pe "M" au fost sterse (figura 8).

Fig.8

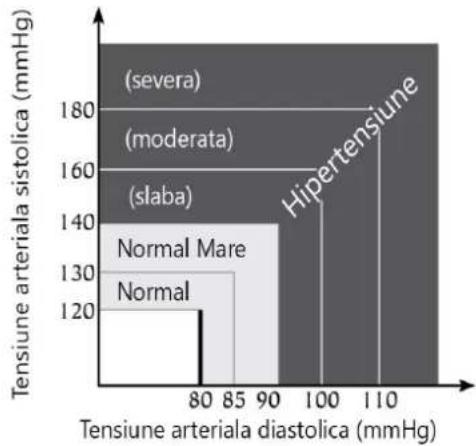

CLASIFICAREA TENSIUNII ARTERIALE DE CATRE OMS

Standardele de evaluare a tensiunii arteriale indiferent de varsta au fost stabilite de catre Organizatia Mondiala a a Sanatatii asa cum putem observa din diagrama alaturata:

Pe ecran se afiseaza un indicator ce are la baza clasificarea OMS. De exemplu, daca tensiunea arteriala sistolica este de 145 mmHg iar cea diastolica este de 88 mmHg, conform standardului OMS nivelul tensiunii arteriale este Normal Mare.

NOTA:

1. Daca una din tensiuni (sistolica sau diastolica) se regaseste intr-o categorie diferita de cealalta, valoarea cea mai mare va fi luata in calcul atunci cand se va face clasificarea.

Clasificarea tensiunii arteriale de catre Organizatia Mondiala a Sanatatii

INFORMATII CU PRIVIRE LA ERORI SAU BATERIE DESCARCATA

INDICATOR MOTIV POSIBIL METODE DE CORECTARE
	Manseta este pusa gresit pe brat sau tubul de aer nu e introdus bine	Asigurati-va ca manseta este asezata corespunzator, tubul de aer este introdus corect si repetati masuratoarea
	Miscarea bratului / mainii sau vorbit in timpul masurarii	Repetati masuratoarea cu recomandarile din manual
	Manseta nu este umflata la presiunea necesara	Repetati masuratoarea cu o presiune de aer mai mare
	Bateriile au un nivel redus Inlocuiti toate cele 4 baterii cu altele noi

1. Este necesara protejarea acestui dispozitiv de umiditate ridicata, lumina directa a soarelui, socuri, solventi, alcool si benzina.
2. In cazul in care dispozitivul nu va fi folosit o perioada indelungata, scoateti bateriile si pastratile departe de copii.
3. Pastrati manseta in forma normala, nu extinsa sau rasucita.
4. Folositi doar lavete moi si uscate pentru a curata dispozitivul.
5. Manseta este sensibila insa poate fi curatata cu o carpa umeda pentru o intretinere zilnica corecta. Pentru a evita infectiile atunci cand manseta este folosita de mai multe persoane, puteti aplica, cu ajutorul tampoanelor umezite 3% in solutie de dioxid de hidrogen, pe partea interioara a mansetei. Dupa utilizari intense, pot aparea decolorari partiale a tesaturii ce acopera manseta. ATENTIE! Sub nici o forma manseta nu trebuie spalata sau calcata.
6. Aparatul si bateriile nu sunt deseuri menajere. Va rugam sa urmati regulile locale si nationale cu privire la colectarea deseurilor.
7. Nu desfaceti aparatul. Acesta are componente electrice delicate si o unitate complexa de

pompare a aerului ce ar putea fi deteriorate. Daca problema nu se rezolva urmand instructiunile de depanare, solicitati interventia unui service autorizat.

1. In general, este recomandat ca la fiecare doi ani, tensiometrul sa fie inspectat pentru a se asigura o functionare si precizie cat mai buna. Va rugam sa contactati distribuitorul in acest sens.

ATENTIE! Nu modificati echipamentul fara autorizarea producatorului.

IDENTIFICAREA SI REZOLVAREA PROBLEMELOR

SIMPTOME P	UNCT DE VERIFICARE REMEDIU
Nu se afiseaza nimic atunci cand este pornit	Bateriile au fost consumatePolaritatea bateriilor este gresitaContactul din compartimentul bateriilor este poluat	Inlocuiti cu baterii noiInstalati corect bateriileCuratati bornele bateriei cu o carpa uscata
Umflarea se opreste si reincepe mai tarziu	Umflarea automata pentru a asigura masuratoarea corectaAti vorbit sau miscat bratul in timpul masuratorii?	Verificati " Umflarea automata"Stati linistit, nu vorbiti si nu miscati bratul in timpul masuratorilor
Masuratorile sunt extrem de scazute sau ridicate	Este manseta la acelasi nivel cu inima?Este manseta infasurata corect?Ati incordat bratul in timpul masuratorii?Ati vorbit sau miscat bratul in timpul masuratorii?	Asigurati-va ca aveti pozita corectaInfasurati manseta corectRelaxati-va in timpul masuratorilorStati linistit, nu vorbiti si nu miscati bratul in timpul masuratorilor
Pulsul este prea mic sau prea mare	Ati vorbit sau miscat bratul in timpul masuratorii?Ati facut masurarea imediat dupa un exercitiu?	Stati linistit, nu vorbiti si nu miscati bratul in timpul masuratorilorIncepeti din nou masuratoarea dupa o odihna de cel putin 5 minute
Bateriile sunt consumate rapid	Bateriile utilizate sunt defecte Folositi bateriile	bateriile alkaline de la producatori cunoscuti

CONDITII DE GARANTIE

1. Garantia pentru tensiometrul digital de brat este de 24 luni. Manseta are o garantie de 12 luni.
2. Conditiiile de garantie sunt comunicate cumparatorului pe certificatul de garantie.
3. Pentru validarea garantiei este necesara prezentarea certificatului de garantie.
4. Accesoriiile se pot comanda la importator.

SPECIFICATII

Model LD-535
Dimensiuni 130(L) × 67(l) × 52(H) mm
Greutate Aproximativ 220g fara baterii
Metoda de masurare Oscilometrica
Interval de masurare 40 to 260 mmHg (tensiune arteriala)40 to 160 batai/minut (puls)
Precizie de masurare ± 3 mmHg precizie de masurare a tensiunii± 5% din valoarea pulsului
Umflare Automata cu pompa
Dezumflare rapida Supapa automata
Baterii 4 “AA” × 1.5V (Optional)
Adaptor Componenta optionala, 6V, 600mA (Optional)
Memorie 90 seturi de memorii
Temperatura de functionare si umiditate	+10°C to + 40°C, 85% sau mai putin
Temperatura de depozitare si umiditate	-20°C to + 50°C, 85% sau mai putin
Circumferinta bratului superior Aplicabila	pentru brate cu circumferinta de 22-32 cm
Pachet complet Aparat, manseta standard,	manual de utilizare si certificat de garantie

: Shanghai International Trading Corp. GmbH (Hamburg)

Adresa: Eiffestrasse 80, 20537 Hamburg, GERMANY

IMPORTATOR: S.C. BIT ONLINE SRL Bucuresti, tel: [phone], www.FEO.ro

REGISTRU DE URMARIRE A TENSIUNII

DATA	SISTOLICA (mmHg)	DIASTOLICA (mmHg)	PULS (batai/minut)

Tensiometrul digital de brat LD-535 este destinat utilizarii in mediul electromagnetic specificat mai jos. Clientul sau utilizatorul trebuie sa se asigure ca acesta este utilizat intr-un astfel de mediu.

Test de emisii	Nivel de conformitate	Recomandari privind mediul electromagnetic
Emisii RF CISPR 11	Grup 1	Tensiometrul digital de brat LD-535 foloseste energia RF doar pentru propria functionare interna. Prin urmare emisiile sunt foarte scazute si nu pot provoca interferente cu echipamentele electronice din apropiere
Emisii RF CISPR 11	Clasa B	Tensiometrul digital de brat LD-535 poate fi folosit in orice unitate, inclusiv cele de pe piata interna folosind retecaua de curent electric ce alimenteaza aceste cladiri.
Emisii Armonice IEC 61000-3-2	Clasa A
Emisii ale fluctuatilor de voltaj IEC 61000-3-3	Respecta

Tensiometrul digital de brat LD-535 este destinat utilizarii in mediul electromagnetic specificat mai jos. Clientul sau utilizatorul trebuie sa se asigure ca acesta este utilizat intr-un astfel de mediu.

Test de imunitate	Nivel de testare IEC 60601	Nivel de conformitate	Recomandari privind mediul electromagnetic
Descarcare electrostatica (ESD)IEC 61000-4-2	±6kV contact ±8kV aer	±6 kV contact ±8kV aer	Podcaua trebuie sa fie din lemn, beton sau placi ceramice. Daca acestea sun acoperite cu material sintetic, umiditatea relativa trebuie sa fie de cel putin 30%
Tranzistori electrici rapiziIEC 61000-4-4	±2 kV pentru liniile de alimentare cu energie electrica	±2kV pentru liniile de alimentare cu energie electrica	Sursa de alimentare trebuie sa fie de aceasi calitate ca cea a unui centru comercial sau spital.
SupratensiuneIEC 61000-4-5	±1 kV mod diferential ±1 kVmod diferentiale		Sursa de alimentare trebuie sa fie de aceasi calitate ca cea a unui centru comercial sau spital.
Intreruperi de scurta durata, variatii sau scaderi de tensiuneIEC 61000-4-11	<5% UT(>95% dip in UT)pentru 0,5 cicluri40% UT(60% dip in UT)pentru 5 cicluri70% UT(30% dip in UT)pentru 25 cicluri<5% UT(>95% dip in UT)pentru 5 secunde	<5% UT(>95% dip in UT)pentru 0,5 cicluri40% UT(60% dip in UT)pentru 5 cicluri70% UT(30% dip in UT)pentru 25 cicluri<5% UT(>95% dip in UT)pentru 5 secunde	Sursa de alimentare trebuie sa fie de aceasi calitate ca cea a unui centru comercial sau spital. In cazul in care functioneaza pe o sursa de alimentare ce prezinta desc intreruperi sau variatii de tensiune se recomanda folosirea fie a unei surse de alimentare continue, fie folosirea bateriilor.
Frecventa de putere a campului magneticIEC 61000-4-8	3 A/m 3A/m		Frecventa de putere a campului magnetic ar trebui sa fie la nivelul caracteristic unui centru comercial sau a unui spital.

Tensiometrul digital de brat LD-535 este destinat utilizarii in mediul electromagnetic specificat mai jos. Clientul sau utilizatorul trebuie sa se asigure ca acesta este utilizat intr-un astfel de mediu.

Test de imunitate	Nivel de testare IEC 60601	Nivel de conformitate	Recomandari privind mediul electromagnetic
RF efectuataIEC 61000-4-6	3V_rms 150 kHz to 80 MHz	3V_rms	Echipamentele de comunicatii in radio frecventa portabile si mobile ar trebui sa nu fie utilizate mai aproape de tensiometrul digital LD-535, incluzand aici si cabluri, decat distanta calculata cu ajutorul ecuatiei de mai jos ce are la baza frecventa emitatorului.Distanta de separare recomandata:
RF radiataIEC 61000-4-3	10 V/m80 MHz to 2.5 GHz	3 V/m	Unde "P" este puterea maxima de iesire a emitatorului, in Watti (W) conform cu datele comunicate de producator iar "d" este distanta de separe calculata in metri bIntensitatea arici de emisie a transmitatoarclor RF fixe ce este determinata prin test electromagnetic, ar trebui sa fie mai mica decat nivelul echivalent in ficcare domeniu de frecventa a. Interferentele pot sa apara in vecinatatea echipamentului marcat cu simbolul urmator:

NOTA:
1. La 80 MHz si 800 MHz, gamele de frecventa mai mari se aplica.
2. Aceste recomandari nu se aplica in toate situatiile. Propagarea electromagnetica poate fi afectata de absorbtia sau reflectia de la structuri, obiecte si persoane.
a. Intensitatea ariei de emisie a transmitatoarelor fixe, cum ar fi statiile fixe pentru telefonie, radio amatori, transmisii radio AM si FM, transmisii TV, nu poate fi determinata cu exactitate. Pentru a evalua mediul electromagnetic produs de aceste echipamente trebuie facut un test / sondaj intr-un anumit loc. In cazul in care nivelul campului electromagnetic depaseste nivelul de conformitate precizat mai sus atunci tensiometrul digital LD-535 ar trebui relocat sau reorientat in alta pozitie. b. Pe intervalul de frecventa cuprins intre 150 kHz si 80 MHz, puterea campului electromagnetic trebuie sa fie mai mica de 3 V/m.

DISTANTELE RECOMANDATE INTRE STATIILE RADIO MOBILE SI PORTABILE SI TENSIOMETRUL DIGITAL LD-535

Tensiometrul digital LD-535 este destinat utilizarii intr-un mediu electromagnetic in care interferentele radiate RF sunt controlate. Clientul sau utilizatorul poate ajuta la prevenirea interferentelor electromagnetice prin mentinerea unei distante minime intre statiile radio portabile si mobile si tensiometrul digital LD-535. In tabelul de mai jos vom regasi cateva distante in functie de puterea (W) statiilor si intervalul de frecventa.

Puterea maxima de emisie a transmitatorului (W)	Distanța de separare in functie de intervalul de frecventa a transmitatorului (m)
	150 kHz la 80 MHz d = [ 3.5V_1 ]	80 MHz la 800 MHz d = [ 3.5E_1 ]	800 MHz la 2.5 GHz d = [ 7E_1 ]
0.01 0.117 0	117 0.233
0.1 0.369 0.369 0.738
1 1.167 1.167 2.333
10 3.689 3.689 7.379
100 11.667 1.667 23.333

Pentru transmitatoarele ce au o putere maxima de emisie mai mare decat cele mentionate in tabelul de mai sus, se recomanda calcularea distantei de separare in metri cu ajutorul ecuatiei unde "P" este puterea maxima de iesire a emitatorului, in Watti (W) conform cu datele comunicate de producator.

NOTA:

1. La 80 MHz si 800 MHz, gamele de frecventa mai mari se aplica.
2. Aceste recomandari nu se aplica in toate situatiile. Propagarea electromagnetica poate fi afectata de absorbtia sau reflectia de la structuri, obiecte si persoane.

Producatorul isi rezerva dreptul de a efectua modificari tehnice in interesul progresului fara preaviz. Preavizele nu vor fi oferite pentru a modifica acest manual. Marcile si numele mentionate sunt detinute de companiile correspondente.

CE0123

MADE IN CHINA

P535/1309/01
