MANUAL DE UTILIZARE HRX537VKE Honda

Vă multumim pentru că ați cumpărat o mașină de tuns iarba Honda.

Acest manual tratează utilizarea și întreținerea mașinilor de tuns iarbă Honda HRX537HYEA și HRX537HZEA.

Vrem să vă ajutăm să obțineți cele mai bune rezultate de la noua dumneavoastră mașină de tuns iarba și să o utilizați în siguranță. Acest manual conține informații despre cum să faceți acest lucru; vă rugăm să îl citiți atent.

Acest manual trebuie să îl considerați parte integranță a mașinii de tuns iarba și trebuie anexat la aceasta în cazul în care va fi revândută.

Dacă aveți probleme sau întrebări cu privire la mașina de tuns iarba, contactați vânzătorul dumneavoastră.

Vă recomandăm să citiți Certificatul de garanție pentru a înțelege pe deplin drepturile și responsabilitățile dumneavoastră.

Certificatul de garanție este un document separat furnizat de vânzătorul dumneavoastră.

Mașina Honda Power Equipment Mfg., Inc. își rezervă dreptul de a aduce modificări în orice moment fără preaviz și fără a avea nici o obligație.

Este interzisă reproducerea oricărei părți din acest manual fără o autorizație scrisă.

INFORMATII PRIVIND SIGURANTA

Fiți foarte atenți la informațiile precedate de úrmătoarele cuvinte:

! DANGER

= PERICOL!

Nerespectarea instructiunilor vă pot cauza RĂNIRI GRAVE sau FATALE

! WARNING

= AVERTISMENT!

PERICOL DE MOARTE SAU RĂNIRI GRAVE dacă nu se respectă instrucțiunile.

! CAUTION

= ATENTIE!

PERICOL DE RĂNIRE dacă nu se urmează instrucțiunile.

Fiecare mesaj vă indică pericolul, ce se poate întâmpla, și ce puteți face pentru a evita sau reduce pericolul de accidentare.

MESAJE DE PREVENIRE A DAUNELOR

Veți vedea de asemenea și alte mesaje importante precedate de următorul cuvânt:

NOTA

Dacă nu urmați instrucțiunile puteți cauza daune mașinii de tuns iarba sau altor lucruri.

Scopul acestor mesaje este de a preveni provocarea de daune, maşinii de tuns iarba, altor proprietăti sau mediului.

© 2008 American Honda Motor Co., Inc. - Toate drepturile rezervate

HONDA

MANUALUL UTILIZATORULUI

HRX537VKE

Manualul fabricantului / Conform cu originalul

Gazele de evacuare ale motorului conțin compuși chimici care, în anumite condiții, conform normelor din statul California pot produce cancer, efecte negative asupra păsărilor sau ale funcției reproductive

INDEX

INTRODUCERE 1

INFORMATII PRIVIND SIGURANTA 1

INSTRUCTIUNI DE SIGURANTĂ 2

IDENTIFICAREA COMPONENTELOR 3

INSTALARE 4

COMENZI 5

VERIFICĂRI ÎNAINTE DE UTILIZARE 5

UTILIZARE 8

ÎNTRETINERE 11

TRANSPORT 16

DEPOZITARE 17

Honda Adresele distribuitorilor .... ultima pagina

INSTRUCTIUNI DE SIGURANTĂ

! ATENTIE

Pentru a asigura o utilizare sigură –

- Maşinile de tuns iarba Honda sunt proiectate astfel încât să furnizeze un serviciu sigur și de încredere dacă urmați instrucțiunile. Vă rugăm să citiți

și să înțelegeți Manualul utilizatorului înainte de a folosi Mașina de tuns iarba. Dacă nu faceți acest lucru vă puteți răni sau cauza daune echipamentului.

• Citiți atent instrucțiunile, familiarizați-vă cu comenzile și cu utilizarea corectă a aparatului.
• Nu permiteți niciodată copiilor sau persoanelor care nu cunosc aceste instrucțiuni, să folosească mașina de tuns iarba. Regulamentele locale ar putea impune limite de vârstă utilizatorului.
• Nu tundeți niciodată în apropierea persoanelor, în special a copiilor sau a animalelor domestice.
• Amintiți-vă că utilizatorul este responsabil pentru rănirea persoanelor sau pentru deteriorarea bunurilor acestora.
• În timp ce tundeți iarba purtați mereu încălțăminte rezistentă și pantaloni lungi. Nu folosiți aparatul în picioarele goale sau cu sandale deschise.
• Inspectați atent zona unde veți utiliza aparatul și îndepărtați toate obiectele care ar putea fi aruncate de aparat.

• Benzina este foarte inflamabilă:

• Păstrați combustibilul în recipiente speciale

• Alimentați aparatul doar în exterior și nu fumați în timp ce alimentați.
• Adäugați combustibilul înainte de a porni motorul. Nu îndepărtați niciodată bușonul rezervorului cu combustibil și nu adäugați benzina cu motorul pornit sau cu motorul cald.
  – Dacă vărsați benzină din greșeală, nu încercați să porniți motorul, ci mutați mașina din acel loc pentru a evita producerea unui incendiu până când benzina se evaporă.
• Închideti bine buşonul rezervorului.

- Înlocuiti tevile de esapament defecte.

• Înainte de a folosi mașina, inspectați-o vizual pentru a vedea dacă lama(lamele), șurubul lamei și mașina de tuns iarba nu sunt uzate sau defecte. Înlocuțiți lama(lamele) uzată sau defectă și setul de șuruburi (toate), pentru a menține echilibrul.
• Nu folosiți motorul în medii închise unde monoxidul de carbon din gazele de evacuare se poate acumula în concentrații periculoase.
• Tundeți doar la lumina zilei sau în prezența unei iluminări artificiale bune.
• Evitați utilizarea mașinii pe iarba udă.
  • Tunderea ierbii pe terenuri în pantă:

- Fiți atenți să nu puneți piciorul greșit.

– Tundeți de-a lungul curbei de nivel constant a terenului în pantă, nu în sus și-n jos.
- Mergeti la pas, nu alergati.
– Fiți foarte atenți când schimbați direcția pe un teren în pantă.
– Nu tundeti pe terenuri foarte înclinate.

• Fiți foarte atenți când cuplați mers înapoi și când trageți mașina de tuns iarba înspre dumneavoastră.
• Opritl lama(lamele) dacă mașina de tuns iarba este înclinată pentru transport, când traversați o suprafață fără iarbă și în timp ce transportați mașina de tuns de la și spre zona de tuns.
• Nu utilizați niciodată mașina de tuns iarba cu apărătorile defecte sau fără să fi instalat dispozitivele de siguranță (spre exemplu apărători și dispozitive de colectare a ierbii).
• Nu încercați să reglați mașina la înălțimea de tăiere dacă aceasta se află în funcțiune.
• Nu schimbați reglajul regulatorului de turație al motorului sau a turației peste valoarea nominală.
• Decuplați ambreiajul lamei și a transmisiei înainte de a porni motorul mașinii de tuns iarba.
• Porniți motorul urmând atent instructiunile și cu picioarele în afara razei de actiune a lamei(lamelor).
• Nu încinați mașina când porniți motorul.
• Nu puneti mâinile și picioarele în apropiere sau sub părțile rotative. Păstrați mereu distanța de fereastra de descărcare.
• Nu ridicati și nu transportați niciodată mașina de tuns iarba cu motorul în funcțiune.
• Opriti motorul și scoateți fișa de la bujie a mașinii în următoarele cazuri:

– Înainte de a îndepărta un obiect blocat în mecanismele mașinii sau de a desfunda mașina de tuns iarba.
– înainte de a controla, curăța sau lucra la mașina de tuns iarba.
– După ce ați lovit un obiect, controlați mașina pentru a vedea eventuale daune și a efectua reparațiile înainte de a reporni și utiliza mașina de tuns iarba.
- Dacă mașina de tuns iarba începe să vibreze în mod neobișnuit, opriți-o urgent și verificați-o imediat.

- Opriti motorul în următoarele cazuri:

• Ori de câte ori vă îndepărtați de mașina de tuns iarba.

• Înainte de a face alimentarea cu combustibil.
  – Înainte de a scoate sacul colector pt. iarbă, adaptorul pentru descărcarea laterală.

• Reduceți accelerația înainte să opriți motorul și închideți robinetul de combustibilului când ati terminat să tundeti iarba.

• Mentineți bine strânse piulițele și șuruburile pentru a vă asigura că mașina poate fi folosit în siguranță.
• Nu depozitați niciodată mașina cu benzină în rezervor, în interiorul unei clădiri unde vaporii pot veni în contact cu o flacără deschisă sau cu o scânteie.
• Lăsați motorul să se răcească înainte de a depozita mașina întrun loc închis.

- Pentru a pericolul de incendiu, tineți motorul, teava de eşapament, zona bateriei (dacă este prezentă) și zona de depozitare a benzinei, la distanță de iarbă, frunze sau lubrifianti.

• Verificați frecvent dispozitivul de colectare a ierbii pentru a identifica semne de uzură sau deteriorare.
• Din motive de siguranță înlocuiti componentele uzate sau deteriorate.
• Dacă trebuie să goliți rezervorul de combustibil, trebuie să faceți acest lucru într-un spațiu exterior.
• Purtati ochelari de protectie.

Această etichetă semnalează potențiale riscuri care pot cauza accidente grave. Citiți-o cu atenție. Dacă aceasta se dezlipește sau devine greu de citit, contactați vânzătorul pentru una de schimb.

Literă	Semnificatie
A
	Citiți și înțelegeti Manualul utilizatorului și utilizarea tuturor comenzilor înainte de a folosi mașina de tuns iarba.	Evitați să tundeți în apropierea persoanelor, în special a copiilor, sau a animalelor domestice.	Țineți măinile și picioarele la depărtare de mașina de tuns iarba.Deconectați bujia înainte de a executa lucrări de întreținere

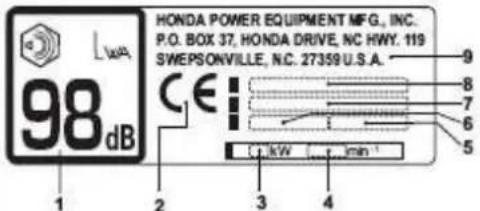

PLĂCUȚA DE IDENTIFICARE A PRODUSULUI

Literă	Semnificatie
B	1. Nivelul de poluare fonică permis de Directiva 2000/14/EC2. Marca de conformitate, conform directivei modificate CEE/89/3923. Putere nominală în kilowati4. Viteza motorului recomandata în rotații pe minut5. Greutate în kilograme6. Anul de fabricație7. Numărul de serie8. Model9. Numele și adresa fabricantului

Înregistrati numerele de serie ale șasiului și ale motorului în spațiile specifice de mai jos. Aceste numere sunt necesare pentru a comanda componentele și pentru cererile de asistență tehnică sau în garanție.

Numărul de serie al șasiului: ____

Numărul de serie al motorului: ____

Data achiziționării: ____ / ____ / ____

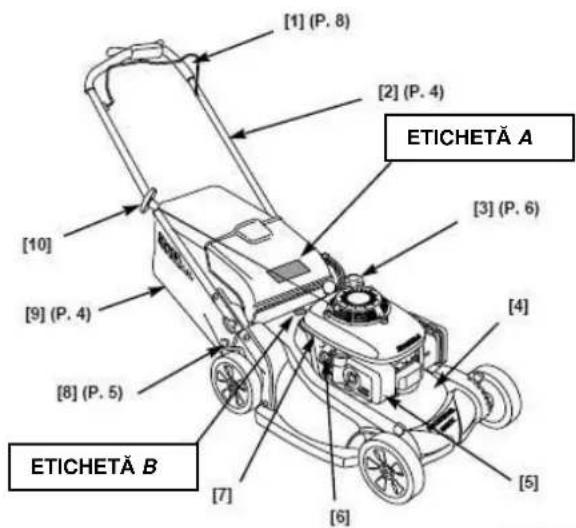

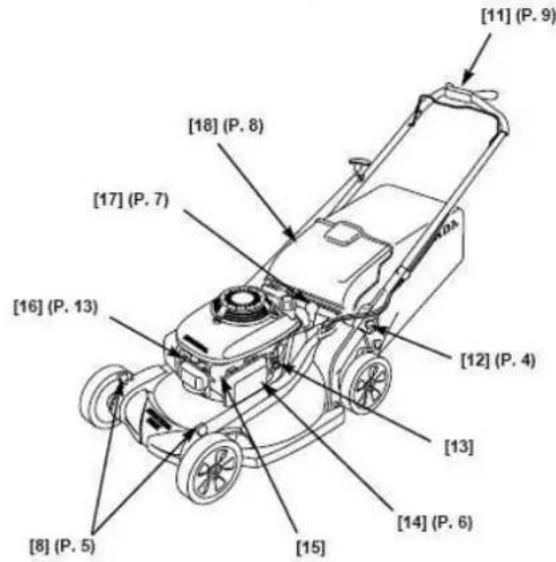

IDENTIFICAREA COMPONENTELOR

1 Levierul controlului lamei
2 Mâner
3 Buşonul rezervorului de combustibil
4 Carcasa cuțitului
5 Teava de eşapament
6 Buşonul de alimentare cu ulei
7 Seria motorului
8 Leviere de reglare a înălțimii de tăiere (4)
9 Sac de colectare a ierbii
10 Mânerul starterului manual (la sfoară)
11 Comandă Smart Drive
12 Buton de reglare a mânerului (2)
13 Robinet de combustibilului
14 Filtru de aer
15 Carburator
16 Fişa bujiei
17 Buton reglare directia de evacuare iarbă
18 Capac deflector descărcare iarbă

INSTALARE

DEZAMBALARE

Îndepărtați tot cartonul înfășurat în jurul mânerului.

INSTALAREA MANERULUI

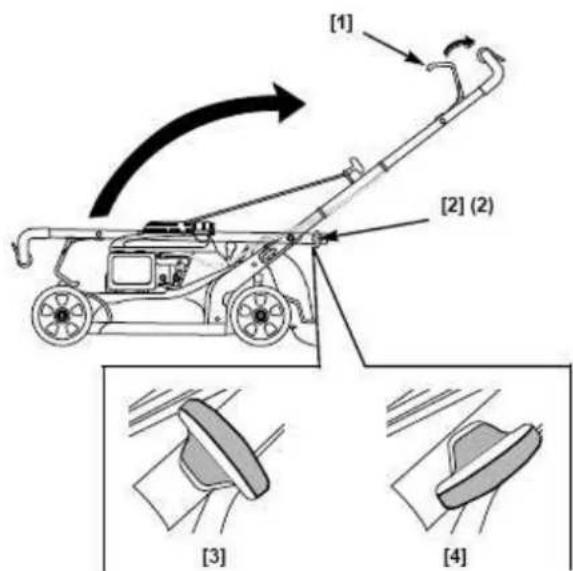

1. Rotiți butoanele de reglare a mânerului [2] la 90 de grade pentru a le aduce în poziția de deblocare [3].
2. Tineți levierul de control al lamei în sensul opus mânerului [1] și trageti mânerul în poziția de tuns iarba
3. Împingeți mânerul în sus sau în jos, astfel încât axele de de centrare să se alinieze cu orificiile superioare, centrale sau inferioare ale cadrului de montare.
4. Rotiți butoanele de reglare a mânerului cu 90 de grade pentru a le aduce în poziția de blocare [4], iar axele vor intra automat în orificii și se vor bloca.

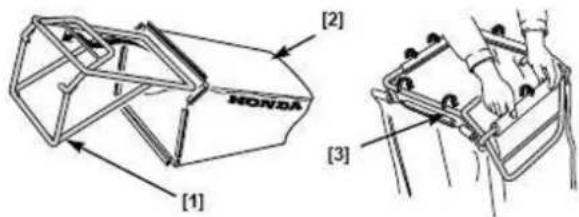

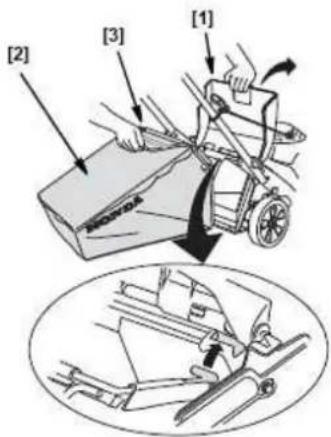

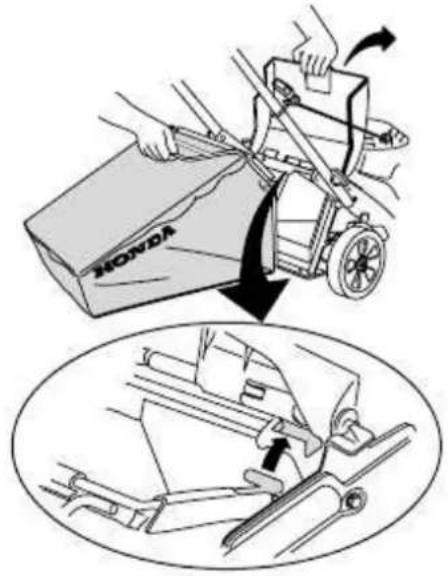

ASAMBLAREA SACULUI DE COLECTARE A IERBII

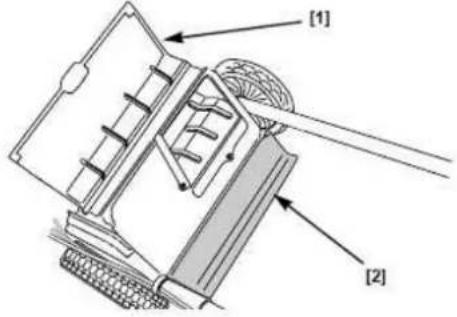

Introduceti cadrul sacului de colectare a ierbii [1] în sacul de colectare a ierbii [2] și instalați clemele din plastic [3] conform indicatiilor.

Ridicați deflectorul de descărcare [4] și instalati sacul de colectare a ierbii.

ULEIUL MOTORULUI

Maşina de tuns iarbă este livrată FĂRĂ ULEI în motor. Adăugați o cantitate suficientă de ulei SAE 10W-30 API, categoria SJ sau mai bun, pentru a aduce nivelul uleiului între semnul limitei superioare [2] și cel al limitei inferioare [3] de pe jojă[1], conform indicațiilor. Atenție: nu însurubați joja atunci când verificați nivelul

Nu umpleti excesiv.

Dacă motorul este umplut prea mult, uleiul în exces s-ar putea scurge în carcasa filtrului de aer și peste elementul filtrant.

Înainte de a folosi mașina de tuns iarba, toți utilizatorii trebuie să citească următoarele capitole:

• INSTRUCTIUNILE DE SIGURANTĂ (pagina 2)
• COMENZI (pagina 5)
• VERIFICĂRI ÎNAINTE DE UTILIZARE (pagina 5)
• UTILIZARE (pagina 8)
• PROGRAM DE INTRETINERE (pagina 11)

COMENZI

ROBINETUL PT. COMBUSTIBIL

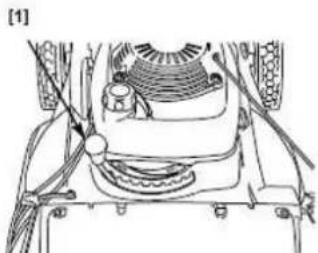

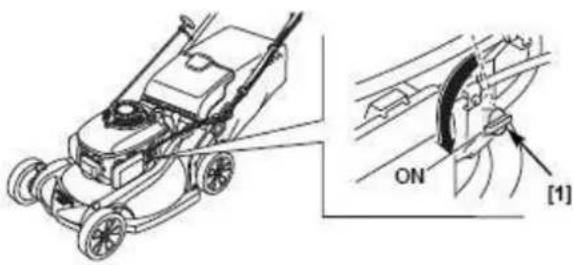

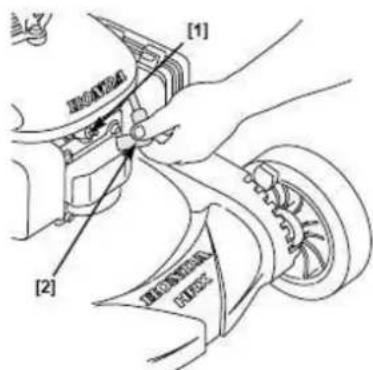

Robinetul pt. combustibil [1] deschide și închide conexiunea dintre rezervor și carburator.

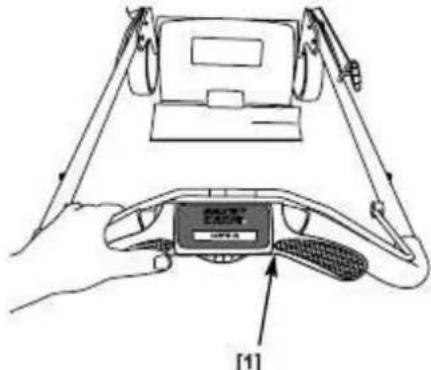

Controlul Smart Drive [1] poate fi reglat în sus sau în jos într-una dintre cele 5 poziții.

1. Glisati cursorul multi poziționare [2] spre stânga pentru a debloca comanda.
2. Deplasati controlul SMART DRIVE în sus sau în jos în poziția cea mai confortabilă.
3. Eliberați cursorul multi-pozitionare pentru a permite blocarea acestuia.

Nu reglați poziția controlului SMART DRIVE în timp ce lama de tuns este în mișcare.

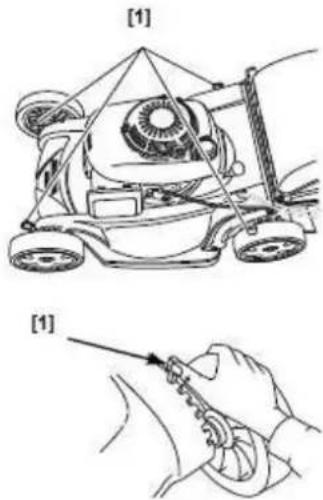

REGLARE A ÎNĂLTIMII DE TĂIERE

Există șase reglări ale înălțimii. Valorile înălțimilor sunt aproximative. Înălțimea efectivă va depinde de starea gazonului și ale terenului.

Există un levier [1] de reglare pentru fiecare roată.

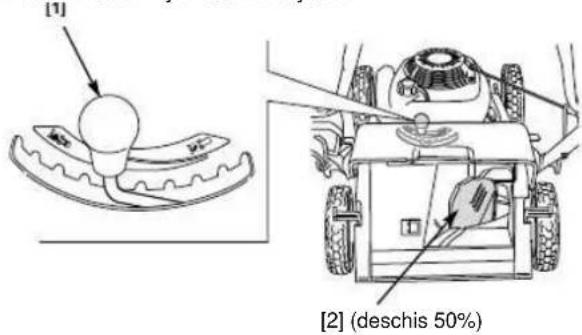

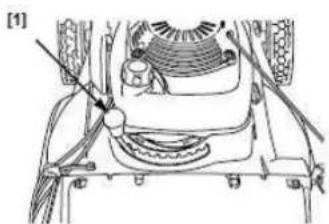

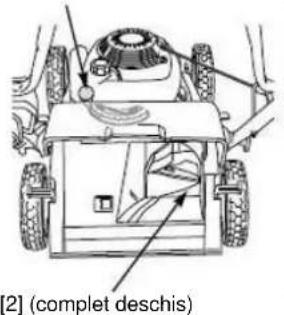

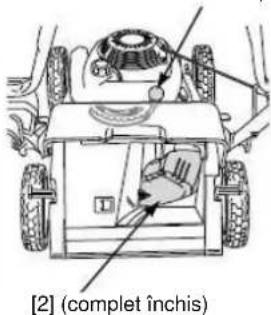

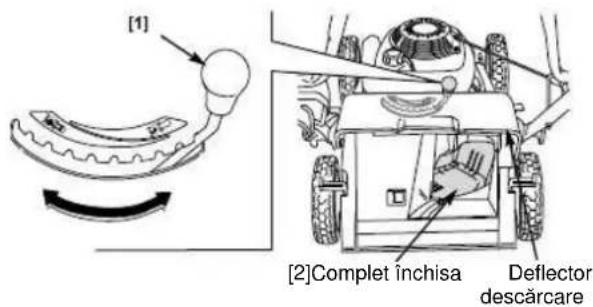

Butonul de dirijare a evacuării [1] reglează colectarea, mărunțirea și evacuarea prin spatele mașinii. Butonul are zece poziții de reglare.

Pentru siguranța dumneavoastră și a celor din jur, controlați mereu zona înainte de a tunde; eliminați toate obstacolele mobile și impuritățile solide din zonă

Obiecte

Orice obiect care ar putea fi lovit de lamă(e) și aruncat este un potențial pericol pentru dumneavoastră și pentru cei din jur. Căutați obiecte precum: pietre, bețe, oase, cioburi și săme și îndepărtați-le din zona pe care tundeți iarba.

Persoane și animale domestice

Persoanele și animalele din apropierea zonei pe care tundeți iarba pot fi lovite de obiectele aruncate. Asigurați-vă că în zonă nu se află persoane și animale domestice, și, mai ales, copii. Siguranța lor este responsabilitatea dumneavoastră.

Gazonul

Controlați lungimea și starea ierbii, pentru a ști ce înălțime și viteză de tuns să folosiți.

Evitați să tundeți iarba udă. Aceasta nu doar vă va înfunda mașina de tuns și se va strânge în grămajoare pe gazon, ci va cauza si o diminuare a tracțiunii, crescând riscul de alunecare.

VERIFICATI MAŞINA DE TUNS IARBA

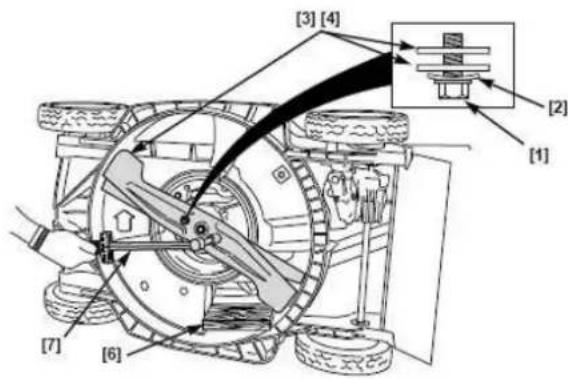

Lame

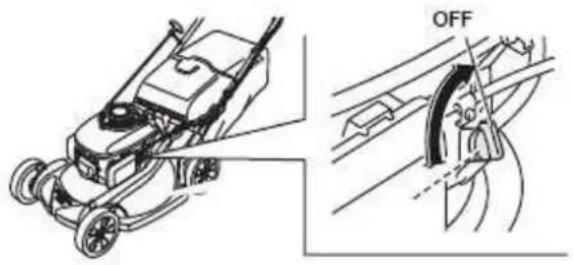

1. Poziționați robinetul pt. combustibilului în poziția ÎNCHIS și deconectați fișa de la bujie (pagina 13).

2. Amplasați mașina pe teren orizontal astfel încât bușonul rezervorului de combustibilului să fie îndreptat în sus. Această poziție va prevenii scurgeri de combustibil, infiltratațiile de ulei în filtrul de aer și dificultățile de pornire.

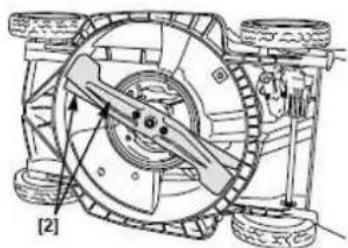

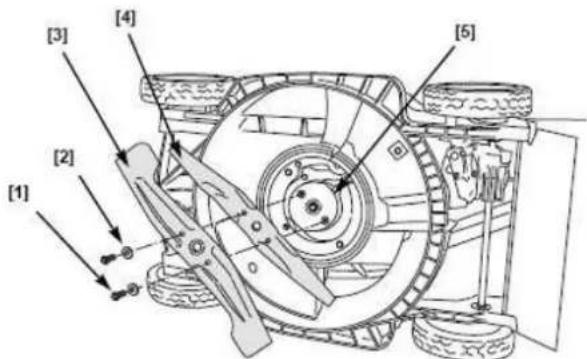

3. Controlați dacă lamele [2] sunt deteriorate, crăpate, uzate, foarte ruginite

corodate; în acest caz înlocuiti-le

O lamă uzată, crăpată sau deteriorată se poate sparge iar bucățile lamei deteriorate pot deveni proiectile periculoase. Obiectele proiectate pot cauza accidente grave. Controlați frecvent lama la intervale regulate și nu utilizați mașina de tăiat iarba cu o lamă uzată sau deteriorată.

O lamă tocită se poate re ascuți, dar o lamă uzată, îndoită, crăpată sau foarte deteriorată trebuie înlocuită. O lamă uzată sau deteriorată se poate rupe, iar bucățile pot fi proiectate de mașina de tuns iarba.

Când o lamă trebuie să fie ascuțită sau înlocuită, duceți mașina de tuns la un service autorizat Honda. Sau, dacă aveți o cheie dinamometrică, puteți scoate și monta singuri lama(lamele).

Controlați dacă şuruburile lamei sunt bine strânse (pagina 14).

Nivelul de ulei al motorului

Controlați nivelul de ulei al motorului cu motorul oprit și cu mașina de tuns iarba pe o suprafață plană și orizontală. Folosiți ulei pentru motoare în 4 timpi care satisface sau depășește cerințele API pentru clasificarea SJ sau una echivalentă. Verificați mereu clasificarea API pe eticheta de pe bidonul de ulei pentru a vă asigura că este SJ sau superioară: SL, SM, ....

Se recomandă uleiul cu clasa de vâscozitate SAE 10W-30 pentru uz general. Pot fi folosite alte vâscozități indicate în tabelul de mai jos când temperatura medie din zona dumneavoastră se încadrează în gama indicată.

NOTA

• Dacă utilizati motorul cu un nivel scăzut de ulei sau cu sortiment nerecomandat puteți cauza daune motorului.

• Folosirea unui ulei nedetergent poate scurta durata de viață a motorului iar utilizarea unui ulei pentru 2 timpi poate deteriora motorul.

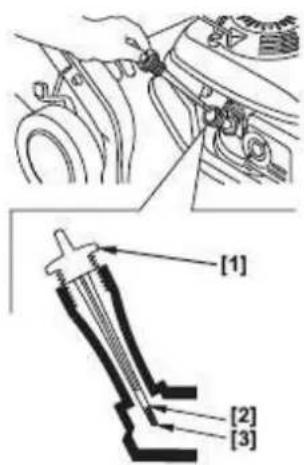

• Deşurubați buşonul [1] din gâtul de alimentare cu ulei și ştergeti joja.

• Introduceti joja în gâtul de alimentare fără a o înșuruba. Scoateți și controlați nivelul uleiului pe jojă
• Dacă nivelul uleiului este aproape de semnul de jos [3], adăugați uleiul recomandat astfel încât să aduceți nivelul până la semnul limitei de plin [2]. Nu umpleți mai mult.
• Remontați buşonul [1] corect în gâtul de alimentare cu ulei.

Acest motor este certificat pentru a funcționa cu benzină fără plumb cu o cifră octanică (COR) minim 91.

Alimentați cu combustibil într-o zonă bine ventilată înainte de a porni motorul. Dacă motorul a fost în funcțiune, lăsați-l să se răcească. Nu alimentați niciodată mașina de tuns iarba într-o încăpere unde vaporii benzinei pot în contact cu flăcără sau scântei.

Se poate folosi benzină normală fără plumb care conține nu mai mult de 10% etanol (E10) sau 5% metanol în volum. Metanolul trebuie să conțină cosolvenți și anticorozivi. Utilizarea de combustibil cu conținut de etanol sau metanol în procente mai mari decât cele indicate mai sus poate cauza probleme de pornire și/sau de funcționare. De asemenea poate deteriora părțile din metal, cauciuc și plastic ale sistemului de alimentare. Daunele motorului sau problemele de funcționare rezultate din utilizarea de combustibil cu procente de etanol sau metanol superioare celor indicate mai sus, nu sunt acoperite de garanție.

Dacă este prevăzută o frecvență redusă de utilizare, sau o utilizare periodică urmată de perioade lungi de neutilizare a mașinii, consultați secțiunea "combustibil" din capitolul "DEPOZITARE" (pagina 17), pentru ulterioare informații referitoare la alterarea combustibilului.

ATENTIE!

Benzina este foarte inflamabilă și explozivă.

Contactul cu un combustibil poate cauza arsuri sau leziuni grave.

• Opriti motorul și stați la distanță de sursele de căldură, scântei și flăcări.
• Alimentați mașina doar într-un spațiu extern, deschis
• Curățați imediat benzina vărsată din greșeală.

Nu folosiți niciodată benzina veche sau cu impurități sau un amestec ulei/benzină. Evitați ca impuritățile sau apă să pătrundă în rezervorul de combustibil.

NOTA

Combustibilul poate deteriora vopseaua și plasticul. Fiți atenți să nu vărsați din greșeală combustibil atunci când umpleți rezervorul.

Daunele cauzate de combustibilul vârsat din greșeală nu sunt acoperite de garanție.

Îndepărtați bușonul rezervorului [1] și controlați nivelul combustibilului.

Umpleți rezervorul dacă nivelul combustibilului este scăzut. Fiți atenți la felul în care alimentați mașina pentru a evita să vărsați din greșeală combustibil.

Nu umpleti prea mult; nu

trebuie să existe combustibil în gâtul de alimentare [2].

După ce ați alimentat, închideți bine bușonul rezervorului de combustibil Mutați mașina de tăiat iarba cu cel puțin 3 metri de la sursa de combustibil și de la locul de alimentare înainte de a porni motorul.

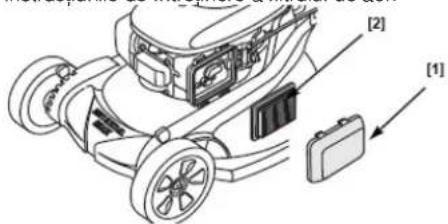

Verificați filtrul de aer de aer

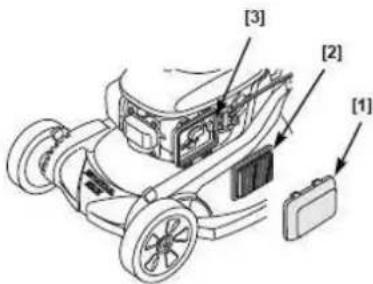

Îndepărtați capacul [1]. Controlați dacă filtrul de aer [2] este curat și în bune condiții. Un filtru de aer îmbâcsit reduce debitul de aer către carburator, reducând performanțele motorului. Consultați la pagina 14 instructiunile de întreținere a filtrului de aer.

În timpul utilizării normale, ecranul posterior de protectie se poate deteriora și uza. Îndepărtati sacul colectorul de iarbă și ridicați deflectorul de descărcare [1] pentru a verifica dacă pe ecranul de protectie [2] apar tăieturi sau crăpături.

În cazul în care ecranul posterior este foarte uzat, adresați-vă unui service autorizat Honda pentru înlocuire.

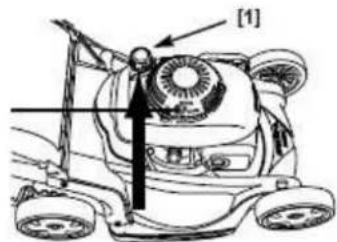

Reglarea înălțimii mânerului

Înălțimea mânerului poate fi reglată în poziția cea mai confortabilă pentru utilizare (pagina 4)

Sacul colector de iarbă

O maşină de tuns iarba funcționează ca un aspirator; suflă aerul prin sacul care reține iarba tăiată. Goliți mereu sacul colector înainte de a se umple complet. Funția de colectare pierde din eficiență dacă sacul colector este plin peste 90%. De asemenea sacul colector este mai ușor de golit când nu este complet plin.

Verificare

În timpul utilizării normale, materialul sacului colector se poate deteriora și uza.

NOTA

Controlați dacă sacul de colectare a ierbii este rupt, găurit sau foarte deteriorat. Verificați dacă acesta trebuie înlocuit. Asigurați-vă că noul sac are specificațiile originale.

Dacă sacul de colectare a ierbii trebuie să fie înlocuit puteți să îl scoateți și să montați singuri unul nou (pagina 15).

Montare

1. Ridicați deflectorul de descărcare. [1] și folosiți mânerul sacului de colectare a ierbii [3] și agățați sacul colector [2] pe cadrul mașinii de tuns așa cum este ilustrat în figură.

2. Eliberați deflectorul de descărcare pentru a asigura fixarea sacului de colectare a ierbii.

Demontare

1. Ridicati deflectorul de descărcare, îndepărtati sacul de colectare a ierbii apucându-l de mâner.

2. Eliberati deflectorul de descărcare.

3. Când sacul de colectare a ierbii se află în afara deflectorului de descărcare, puteți să îl ridicati trecând prin deschizătura mânerului, sau să îl scoateți prin spatele mașinii de tuns iarba pe sub mâner.

Înălțimea de tundere a ierbii

Verificați reglarea înățimii de tundere, și asigurați-vă că toate cele patru leviere [1] sunt așezate la aceeași înălțime de tundere.

Pentru a regla înălțimea de tundere, trageti fiecare levier de reglare [1] spre roată, și mutați-l pe o altă crestătură.

Dacă nu sunteți siguri ce înălțime de tundere veți alege, începeți cu o reglare mai înaltă și controlați aspectul gazonului după ce ați tuns o bucată mică. Modificați înălțimea de tundere dacă este nevoie.

Reglarea directiei de evacuare

Pozitionați butonul de reglare a direcției de evacuare [1] în una din cele zece poziții disponibile pentru a tunde gazonul așa cum doriți.

Pentru a regla de directia de evacuare, împingeti

butonul în jos și spre spatele maşinii de tuns iarba.

Butonul reglează o clapetă glisantă [2] din poziția complet deschisă pentru colectare “BAG” în poziția complet închisă pentru tocare “MULCH” (vedeți pagina următoare).

Dacă simții o rezistență puternică în timpul reglării butonului dintr-o poziție în alta, înseamnă că o cantitate prea mare de iarbă ar putea fi acumulată pe partea superioară a clapetei glisante.

Atunci când butonul de reglare a direcției de evacuare se află în poziția de închidere completă, este normal să se producă o acumulare parțială de iarbă în apropierea orificiului de evacuare. Pentru a îndepărta iarba, închideți deflectorul de descărcare, aduceți butonul de reglare în poziția de complet deschis („BAG”), porniți motorul și acționați de mai multe ori levierul de control al lamei.

Precauții de siguranță importante

Opriți totdeauna motorul și deconectați fișa bujiei înainte de a ridica deflectorul de descărcare pentru a controla sau pentru a curăța clapeta de reglare glisantă. În acest fel se va evita contactul cu lamele rotative și proiectarea de obiecte în zona de evacuare

Reglarea clapetei glisante

Clapeta glisantă [2] poate fi reglată astfel încât să obțineți diferite rezultate de tundere a ierbii. Dacă poziția optimă a clapetei nu este cunoscută, montați un sac de colectare a ierbii și începeți să tundeți cu butonul de direcționarea a evacuării [1] complet deplasat în poziția de colectare “BAG”. Controlați aspectul gazonului. Dacă mutați butonul spre poziția de fărâmitare “MULCH”, va fi deversată o cantitate mai mare de iarbă pe gazon. Reglați butonul de direcționare a evacuării pentru a obține rezultatul dorit.

COLECTARE SAU EVACUARE POSTERIOARĂ ȘI TOCARE UȘOARĂ

COLECTARE COMPLETĂ SAU EVACUARE POSTERIOARĂ
TOCARE COMPLETĂ

[1] (poziția de colectare "BAG")
[1] (poziția de fărâmitare "MULCH")

Evacuare posterioară

Pentru a evacua iarba tăiată în spatele mașinii de tuns iarba, îndepăratați sacul de colectare a ierbii și mutați butonul de direcționare a evacuării [1] în poziția de colectare “BAG”.

Mutând butonul complet spre stânga în poziția de colectare (BAG), se va obține evacuarea în spatele mașinii maximă. Mutând butonul spre dreapta în poziția de tocare (MULCH), o cantitate mai mică de iarbă va fi evacuată spre spatele mașinii.

Purtați mereu haine de protecție. Utilizarea pantalonilor lungi și a ochelarilor de protecții pentru ochi scade riscul de accidentări cauzate de obiecte proiectate. Folosiți încăltăminte antiderapantă, care să vă protejeze picioarele, în special când tundetți terenuri în pantă sau pe terenuri cu denivelări.

UTILIZAREA MAŞINII

PRECAUTII PENTRU UTILIZARE

Înainte de a folosi mașina pentru prima dată, vă rugăm să consultați cap. INSTRUCTIUNILE DE SIGURANTĂ (pagina 2) și cap. VERIFICĂRI ÎNAINTE DE UTILIZARE (pagina 5).

Chiar dacă ați folosit alte mașini de tuns iarba, familiarizați-vă cu funcționarea acestei mașini și încercați-o într-o zonă sigură până când vă perfectionați tehnica.

Pentru siguranța dumneavoastră, evitați să porniți și să folosiți motorul într-un spațiu închis, precum garajul. Gazele de evacuare al mașinii de tuns iarba conține monoxid de carbon, un gaz otrăvitor, care se poate concentra rapid într-un spațiu închis și poate cauza otrăvirea sau moartea.

PORNIREA MOTORULUI

1. Puneti robinetul combustibilului [1] în pozitia DESCHIS (ON).

1. Tragetii spre spate levierul de control al lamei [1] și tineți-l lipit de mâner.

Levierul de control al lamei trebuie să fie lipit de mâner pentru a porni motorul. Lama începe să se învârtă când levierul este apăsat înspre mâner și mânerul dispozitivului de pornire cu recul (la sfoară) tras.

1. Trageți ușor de mânerul starterului până întâmpinăți o ușoară rezistență(agățare), apoi trageți cu putere.

când

Readuceți mânerul starterului manual în poziția inițială printr-o mișcare controlată.

Tineți mâinile și picioarele departe de mașina de tuns iarbă atât în momentul pornirii, cât și pe toată durata utilizării acesteia.

Continuați să țineți levierul pentru controlul lamei spre mâner, întrucât în caz contrar motorul se va opri.

Utilizare la altitudine

La altitudine ridicată,dozajul amestecului combustibil-aer preparat de carburator, va fi prea bogat. Performanțele motorului vor scădea iar consumul de combustibil va crește. Un amestec foarte bogat va depune pe bujie calamină și va produce dificultăți de pornire.

Prestațiile la altitudini ridicate pot fi îmbunătățite prin modificări specifice aduse carburatorului. Dacă folosiți mereu mașina de tuns iarba la cote mai mari de 1.500 metri, cereți unui service autorizat HIT POWER MOTOR să modifice carburatorul.

În ciuda modificării carburatorului, puterea motorului va suferi o diminuare cu circa 3,5% pentru fiecare 300 de metri de creștere a altitudinii. Efectul altitudinii asupra puterii va fi mai mare în cazul în care nu se modifică carburatorul.

NOTA

În cazul în care carburatorul a fost modificat pentru utilizarea la altitudini mari, amestecul aer-combustibil va fi prea sărac pentru o utilizare la altitudini mai mici. O utilizare a motorului cu carburatorul modificat sub 1.500 metri poate cauza o supra-încălzire a motorului și să provoace daune grave motorului. În timpul utilizării la altitudini mai joase, cereți-i unei unități service să aducă, carburatorul la setările originale ale fabricii.

UTILIZAREA COMENZILOR PENTRU A TUNDE IARBA

Comanda Smart Drive

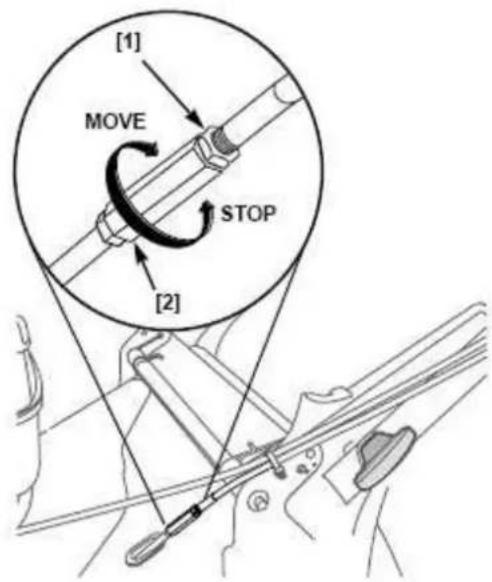

Reglarea pozitiei de control este descrisă la pagina 5.

Când motorul funcționează și lamele se învârt, apăsați încet comanda Smart Drive [1] pentru a face mașina de tuns iarba să înainteze.

Viteza înaintării se va mări în momentul în care se va apăsa cu putere mai mare pe comanda Smart Drive. Reglați viteza de tuns iarba în funcție de terenul pe care doriți să îl tundeti.

Sensibilitatea comenzii de reglare a vitezei de înaintare variază în funcție de factori precum terenul, înălțimea ierbii, înclinația terenului și greutatea sacului de colectare. De exemplu, pentru a mării viteza de înaintare pe teren neted și orizontal este necesar să aplicați o forță foarte redusă pe comanda Smart Drive. Însă ar putea fi nevoie să aplicați o presiune mai mare pentru a atinge aceeași viteză pe terenuri în pantă, denivelate sau cu iarbă înaltă. Comanda Smart Drive este proiectată pentru a permite utilizatorului să mențină viteza de înaintare optimă constantă în condiții de tundere a ierbii și de teren variabile.

Eliberați comanda SMART DRIVE pentru a opri mișcarea mașinii de tuns iarba.

OPRIREA MOTORULUI

1. Eliberați levierul de control al lamei pentru a opri motorul și pentru a stopa rotirea lamei.

1. După oprirea motorului, puneti robinetul combustibilului [2] în poziția închis. (OFF)

PENTRU A TUNDE ÎN SIGURANTĂ

Pentru siguranța dumneavoastră, mențineți cele patru roți pe sol, și fiți atenți să evitați să vă pierdeți echilibrul sau controlul mașinii de tuns iarba. Mențineți mânerul bine strâns și înaintați încet, nu alergați niciodată, când folosiți mașina de tuns. Fiți foarte atenți când tundeți un teren cu denivelări sau difícil.

Dacă mașina se blochează în teren, nu loviți și nu împingeți cu piciorul mașina de tuns iarba. Folosiți mânerul pentru a controla mașina de tuns iarba.

ATENTIE!

Lama este ascuțită și se învârte cu turație mare. O lamă rotativă vă poate tăia grav și vă poate chiar amputa degetele de la mâini și picioare.

• Folositi încăltăminte rezistentă care să vă protejeze.
  • Tineți mâinile și picioarele la depărtare de mașina de tuns
• Opriti motorul înainte de a desfășura orice fel de reglare, control sau întreținere a mașinii.

Terenuri în pantă

Tundeți de-a lungul curbei de nivel constant, nu în sus și în jos. Nu tundeți terenuri foarte înclinate (peste 20°) și fiți foarte atenți când schimbați direcția pe un teren în pantă. Dacă tundeți un teren în pantă când iarba este umedă sau udă, puteți aluneca, cădea să pierde controlul mașinii de tuns.

Folosiți laterala mașinii de tuns iarba pentru a tăia în apropierea unor obstacole mari, cum sunt gardurile sau zidurile.

Eliberați comanda Smart Drive pentru a opri auto tractarea, pentru a tunde în jurul copacilor sau a altor obstacole. Împingeți mașina de tuns în jurul obstacolelor pentru a avea un control direcțional mai bun. Fiți atenți atunci când tundeți iarba în apropierea obstacolelor de pe gazon, ca pavajul, muchiile ascuțite etc. Evitați orice obiect care iese din gazon. Dacă lama lovește ceva, sau dacă mașina de tuns începe să vibreze, opriți imediat motorul și verificați pentru a constata eventualele deteriorări.

Lovirea obiectelor poate deteriora lama, îndoi arborele motor, și/sau rupe carcasa mașinii de tuns sau alte componente. O vibrație de obicei este simptomul unei probleme grave.

ATENTIE!

O lamă uzată, crăpată sau deteriorată se poate rupe iar bucățile lamei deteriorate pot deveni proiectile periculoase.

Obiectele proiectate pot cauza accidente grave.

Verificați frecvent lama, la intervale regulate și nu folositi mașina de tuns iarba cu o lamă uzată sau deteriorată.

Garantia nu acoperă părțile deteriorate de accidente sau coliziuni.

Pietriş și obiecte mobile

Pietriș, pietre mobile și diferite materiale pot fi adunate de mașina de tuns iarba și lansate la distanță de câțiva metri cu o forță suficientă pentru a cauza accidente grave și/sau deteriorarea obiectelor. Cel mai bun mod de a preveni potențiale accidente cauzate de obiecte proiectate este de a elibera levierul de comandă a lamei pentru a opri mișcarea de rotație înainte de a ajunge în zone cu pietriș, pietre mobile sau diverse materiale.

SFATURI PENTRU TĂIERE

Cum stabiliti momentul în care să efectuati tunderea

În general, gazonul trebuie tuns când depășește cu 1,2 – 2,5 cm înălțimea dorită.

Tocarea cere o tundere mai deasă decât dacă iarba se colectează în sac.

Pentru a obține cele mai bune rezultate poate fi nevoie să tundeți gazonul de două ori pe săptămână în timpul perioadei de creștere.

Înălțimea de tundere a ierbii

Suficient de lungă

Prea scurtă

Consultați o pepinieră, sau un centru de grădinărit din zonă, pentru recomandări privind înălțimea de tundere, suprafețele, tipurile de iarbă și condițiile de creștere din zona dumneavoastră.

Dacă veți observa de aproape, veți vedea că cea mai mare parte a ierbii are tulpină și frunze. Dacă tăiați complet frunzele deteriorați gazonul. Lăsați gazonul să își revină între tunderi. Mașina de tuns iarba va funcționa mai bine, iar gazonul va avea un aspect mai bun.

Dacă iarba a crescut prea înaltă, tăiați-o prima dată la cea mai mare înălțime de tundere a mașinii, apoi tundeți din nou, după 2 sau 3 zile la înălțimea dorită. Nu tăiați mai mult de o treime din înălțimea totală a ierbii într-o singură zi întrucât poate cauza formarea de pete maronii.

Functionarea levierelor de reglare a înălțimii este ilustrată în capitolul COMENZI (pagina 5).

Lățimea de tundere

Pentru a obține un aspect uniform tundeți astfel încât să existe o suprapunere de cătiva centimetri între fiecare bandă(trecere). Dacă iarba este foarte înaltă și deasă, tundeți benzile mai înguste, cu o suprapunere mai mare între benzi.

Turația lamei

Lama trebuie să se rotească foarte repede pentru a tunde bine. Folositi mereu poziția maximă a accelerației și mențineți motorul la turatia maximă.

Dacă turația motorului tinde să scadă ar putea însemna că motorul este în suprasarcină întrucât lama trebuie să tundă prea multă iarbă. Tundeți o bandă mai îngustă de iarbă, sau reduceți viteza de înaintare, sau măriți înălțimea de tundere.

Ascuțirea lamei

O lamă ascuțită tunde foarte bine. O lamă neascuțită smulge iarba, lăsând vârfurile rupte care devin de culoare maro. Când lama dumneavoastră nu mai tunde bine, ascuțiți-o sau înlocuțiți-o.

larbă uscată

Dacă terenul este foarte uscat când tundetii, veți ridica mult praf.

Această operație va fi foarte neplăcută, iar praful va înfunda filtrul de aer a carburatorului.

Dacă praful este o problemă, udati gazonul cu o zi înainte de a tunde.

Tundeți gazonul când iarba este uscată la atingere dar terenul este încă umed.

larbă udă

Când iarba este udă devine alunecoasă și vă poate face să vă pierdeți echilibrul. De asemenea, firele de iarbă tăiate când sunt ude vor înfunda mașina prin aderare și se vor forma cocoloașe pe gazon. Așteptați mereu ca iarba să se usuce înainte de a tunde.

Frunze căzute

Mașina de tuns iarba poate fi folosită pentru a aduna frunzele căzute. Dacă îndepărtați sacul de colectare a ierbii și o folosiți pentru a aduna cantități mari de frunze și nu pentru a tunde gazonul, reglați levierele pentru înălțimea de tăiere astfel încât la roțile din față ale mașinii de tuns să aveți una sau două

trepte de reglare mai sus față de roțile din spate. Pentru a începe, mutați butonul de directionare a evacuării în poziția Nr.9 (nu în totalitate pe fărâmitare completă). Această reglare va permite circularea frunzelor și tăierea lor în bucățele îndeajuns de mici pentru a trece prin orificiul oferit de clapeta glisantă și a fi adunate în sacul de colectare a ierbii. În funcție de dimensiunea, de tipul și de conținutul de apă al frunzelor, ar putea fi nevoie să deschideți clapeta glisantă pentru a permite o strângere mai bună.

Folosirea corectă a clapetei glisante va permite umplerea cât mai eficientă a sacului de colectare a ierbii și va limita numărul de goliri ale sacului.

Asigurați-vă că nu există obstacole, inclusiv pietre ascunse sub frunze. Dacă doriți să folosiți ca îngrășământ frunzele căzute pe gazon, nu lăsați ca acumulările să devină prea mari înainte de a începe colectarea.

Pentru a obține rezultate mai bune, începeți să tocați frunzele când iarba este încă vizibilă sub stratul de frunze. În spațiile unde frunzele acoperă complet gazonul, îndepărtați-le cu o greblă sau folosiți sacul de colectare a ierbii pentru a le aduna cu mașina de tuns.

Curățarea carcasei mașinii

Înainte de a curăța mașina de tuns, opriți motorul și puneți robinetul de combustibilului în poziția ÎNCHIS (OFF). După ce ați deconectat fișa bujiei, înlinați mașina de tuns astfel încât filtrul de aer să fie îndreptat în sus.

Curătati mașina cu un băt sau mătură, nu cu mâinile.

Scheme de tundere a ierbii

Maşina dumneavoastră de tuns iarba va avea eficiența maximă dacă urmați pe cât posibil următoarele scheme de tundere. Construcția mașinii de tuns, și sensului de rotire a lamei, fac ca următoarele scheme de tundere să dea cele mai bune rezultate.

Tundere cu tocare

Urmati o schemă de tundere sens anti-orar când butonul de direcționare a evacuării se află poziția de tocare “MULCH”. gazonul are o formă neregulată, sau prezintă multe obstacole, împărțiți-I în secțiuni în care se poate aplica schema de tundere în anti orar.

în în Dacă
sens
Schema de tundere cu tocare

Tunderea cu colectare

Urmati o schemă de tundere în sens orar. Această schemă oferă cea mai bună performanță de colectare și direcționare a evacuării întrucât pierde o cantitate mică de iarbă tăiată pe gazon.

Schema de tundere cu colectare

Tunderea gazonului cu evacuare în spatele maşinii

Scoateți sacul și închideți deflectorul de descărcare. Reglați butonul de direcționare a evacuării în poziția dorită și începeți să tundeți urmând o schemă în sens orar. Dacă gazonul are o formă neregulată, sau prezintă multe obstacole, împărțiți-l în sectiuni.

ÎNTRETINERE

IMPORTANTA ÎNTRETINERII

O întreținere corectă este esențială pentru o funcționare sigură, economică și fără probleme. Ajută și la scăderea poluării atmosferice.

Pentru a vă ajuta să aveți grijă în mod corect de mașina dumneavoastră de tuns, paginile următoare includ un program de întreținere, proceduri periodice de control și proceduri simple de întreținere care cer utilizarea anumitor scule manuale simple.

Alte proceduri de întreținere mai grele este mai bine să fie realizate de profesioniști și în mod normal se efectuează la un service autorizat HIT POWER MOTOR.

Programul de întretinere se aplică în cazul utilizării normale.

Dacă folositi mașina de tuns iarba în condiții speciale, consultați un service autorizat pentru sfaturi specifice cazului dumneavoastră.

Unitatea service autorizată cunoaște cel mai bine mașina dumneavoastră de tuns iarba și are toate sculele speciale pentru întreținerea și repararea ei.

Pentru a asigura o maximă calitate și siguranță, folosiți numai piese și consumabile noi originale Honda.

ATENTIE!

O întreținerea incorectă, sau nerezolvarea unei probleme înainte de utilizare, poate provoca o funcționare defectoasă din cauza căreia vă puteti răni gray sau muri.

Urmati mereu recomandările și programul de verificare și întretinere din acest manual al utilizatorului.

Siguranța în timpul întreținerii

Urmează câteva din cele mai importante măsuri de siguranță. Însă nu vă putem avertiza de toate riscurile posibile ce s-ar putea ivi în timpul executării întreținerii. Doar dumneavoastră puteți decide dacă puteți efectua în siguranță o anumită operație de întreținere sau nu.

ATENTIE!

Nerespectând instrucțiunile și măsurile de întreținere puteți risca să fiți răniți sau chiar uciși. Urmați mereu procedurile și măsurile de sigurantă din acest manual al utilizatorului.

Măsuri de siguranță

- Asigurați-vă că motorul este oprit înainte de a începe orice operațiune de întreținere sau reparație. Acest lucru va elimina diferitele riscuri potențiale:

- Otrăvirea cu monoxid de carbon de la gazele de evacuare ale motorului. Asigurați-vă că există o ventilație adecvată de fiecare dată când porniți motorul.

- Arsuri cauzate de componentele fierbinți. Lăsați motorul și instalația de eșapament să se răcească înainte de a le atinge.

– Răniri provocate de părți în mișcare. Nu acționați motorul decât dacă este precizat în instrucțiuni.

- Citiți instrucțiunile înainte de a începe, și asigurați-vă că aveți sculele și abilitățile necesare.

- Pentru a reduce pericolul de incendiu sau de explozie, fiti atenți când lucrați în apropierea benzinei. Folosiți doar solventi neinflamabili, nu benzină, pentru a curăța componentele. Tineți țigările, scânteile și flăcările la distanță de toate componentele care intră în contact cu combustibilul.

PROGRAM DE ÎNTRETINERE

Interval	Operatia
Înaintea fiecărei utilizări	Controlați starea lamei de tăiere (pagina 5)Controlați strângerea şurubului lamei (pagina 14)Controlați ecranul posterior de protecție (pagina 7)Controlați sacul de colectare a ierbii (pagina 15)Controlați uleiul motorului (pagina 6)Controlați filtrul de aer (pagina 6)Verificați funcționarea frânei volantei (pagina 15)
Prima lună sau primele 5 ore	Schimbați uleiul motorului (pagina 12)
Primele 25 de ore	Curățați - înlocuți filtrul de aer ^1 (pagina 12)Reglați cablul Smart Drive (pagina13)
La fiecare 50 de ore	Schimbați uleiul motorului (pagina 12) ^1 Curățați - înlocuți filtrul de aer ^1 (pagina 12)Reglați cablul Smart Drive (pagina13)
La fiecare 100 de ore	Schimbați uleiul motorului (pagina 12) ^1 Curățați - înlocuți filtrul de aer ^1 (pagina 12)Curățați - reglați bujia (pagina 13)Curățați sita anti scânteie (pagina 15)Lubrifiatați pinioanele angrenajului ^1,2 Verificați plăcuța frânei volantei (pagina 15)Reglați cablul Smart Drive (pagina13)
La fiecare 150 de ore	Schimbați uleiul motorului (pagina 12)Curățați - înlocuți filtrul de aer ^1 (pagina 12)Schimbați bujia (pagina 13)Reglați cablul Smart Drive (pagina13)Reglați jocul la culbutoare ^2 Curățați rezervorul de combustibil și filtrul ^2
La fiecare doi ani	Verificați și înlocuți tubul combustibilului daca este necesar ^2
După fiecare 250 ore	Curățați camera de ardere ^2

1. Executați procedurile de întreținere mai des atunci când folositi mașinal în zone cu mult praf.

2. Aceste operații trebuie efectuate de un service autorizat HIT POWER MOTOR, în cazul în care nu aveți sculele adecvate și cunoștințe de mecanică. Consultați manualul Honda pentru procedurile de întreținere.

Nerespectarea programului de întreținere ar putea cauza defectiuni neacoperite de garantie.

ÎNTRETINEREA MOTORULUI

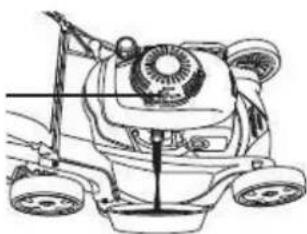

Schimbarea uleiului motorului

Scurgeți uleiul vechi cu motorul cald. Când este cald uleiul se scurge repede și în totalitate.

1. Puneti robinetul de combustibilului în poziția ÎNCHIS (OFF). Acest lucru reduce posibilitatea scurgerilor de combustibil (pagina 5).

2. Curățați zona filtrului de ulei, apoi îndepăratați bușonul tubului de alimentare/joja cu ulei.

3. Aşezatii un recipient adecvat(tavă) alături de mașina de tuns iarba pentru a colecta uleiul folosit, apoi înclinați mașina pe partea dreaptă. Uleiul uzat se va scurge prin tubul de umplere. Permiteti uleiului să se scurgă complet.

Vă rugăm să vă debarasați de uleiul uzat și de bidoane într-o modalitate compatibilă cu legislația privind protecția mediul.

Vă sugerăm să duceți uleiul într-un recipient sigilat la un centru de reciclare din zonă sau la o statie de benzină care să îl recicleze apoi. Nu aruncați uleiul folosit la gunoi, nu îl vărsați în pământ sau în canalizare.

1. Umpleți cu uleiul recomandat. Nu îl umpleți prea mult. Măsurăți nivelul uleiului așa cum se indică în continuare.

2. După ce ați schimbat uleiul motorului și înainte de a porni motorul, controlați nivelul uleiului menținând mașina de tuns iarbă pe o suprafață plană și orizontală

a. Îndepărtati buşonul tubului de alimentare cu ulei [1].

b. Ştergeți joja. c. Introduceți și scoateți joja [1] fără să o înșurubați în tubul de alimentare. Controlați nivelul uleiului pe tija jojei. d. Dacă nivelul uleiului este sub semnul de jos [3], adăugați ulei astfel încât să aduceți nivelul până la semnul de sus[2] pe tija jojei. Nu umpleți prea mult. Dacă motorul este umput cu prea mult ulei cantitatea în exces se poate transfera în cutia filtrului de aer și pe componentele filtrului de aer.

NOTA

Folosirea motorului cu un nivel scăzut al uleiului poate cauza defectarea motorului.

e. Apoi înşurubați corect buşonul-jojă în tubul de alimentare cu ulei

Întreținerea filtrului de aer

Un filtru de aer murdar-îmbâcsit limitează accesul aerului în carburator, producând îmbogățirea amestecului și reducând performanțele motorului. Dacă se folosește mașina de tuns iarba în zone cu mult praf, curățați filtrul mai des decât este indicat în PROGRAMUL DE ÎNTRETINERE (pagina 11).

NOTA

Neutilizarea filtrelor de aer sau utilizarea filtrelor deteriorate permite impurităților să intre în motor, provocându-i o uzură rapidă. Acest tip de daune nu este acoperit de garanție.

1. Apăsați clemele de pe capacul filtrului [1], și îndepăratați capacul.

2. Scoateți filtrul locașul său [3]

3. Controlați dacă este deteriorat, înlocuiti-l.

4. Curățați filtrul bătându-I ușor de

multe ori pe o suprafață dură pentru a îndepărta praful, sau suflând-ul cu aer comprimat (nu mai mult de 207 kPa). Nu periați filtrul, deoarece în acest fel impuritățile se blochează în porii hârtiei filtrante.

1. Curățați impuritățile din interiorul locașului filtrului, folosind o cârpă umedă. Fiți atenți să nu introduceți impurități în traseul de aer care duce la carburator.

2. Remontați filtrul și capacul.

Întreținerea bujiilor

Bujiiile de alt tip pot cauza daune motorului. Pentru o bună functionare, bujia [1] trebuie să aibă distanța corectă între electrozi și trebuie să fie lipsită de depuneri.

1. Îndepărtați fișa bujiei [2] și îndepărtați impuritățile acumulate în zona bujiei.

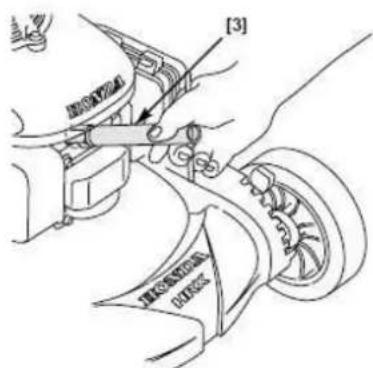

1. Demontați bujia [1] folosind o cheie pentru bujii adecvată[3].

1. Controlați bujia. Înlocuiti-o dacă are electrozii uzați, sau dacă izolatorul este fisurat sau ciobit.

2. Măsurăți distanța între electrozi bujiei cu o leră de grosime. Distanța trebuie să fie de 0,7 \~ 0,8 mm. Reglați distanța dacă este nevoie, îndoți atent electrodul lateral.

3. Remontați atent bujia, cu mâna, fiind atenți să o angajați corect în filetul din chiulasă

4. După ce bujia a fost reintrodusă în locașul său, strângeti cu o cheie pentru bujii pentru a comprima șaiba. Dacă remontați o bujie veche, strângeti apoi de la 1/8 până la 1/4 de rotație după ce bujia a fost înșurubată cu mâna complet în locaș. Dacă montați o bujie nouă, strângeti cu 1/2 rotație după ce bujia a fost înșurubată cu mâna complet în locaș, pentru a comprima șaiba [4].

NOTA

O bujie insuficient strânsă se poate supraîncălzi și deteriora motorul. Dacă strângeti excesiv bujia puteți deteriora filetul din chiulasă.

1. Remontați fișa bujiei pe aceasta.

REGLAREA CABLURILOR DE COMANDĂ

Cablu Smart Drive

Executați această operație cu roțile sprijinite pe o suprafață plană și orizontală

1. Slăbiti piulita de blocare[1] de pe cablul de ambreiaj Smart Drive.
2. Porniti motorul.
3. Fără a apăsa maneta Smart Drive, rotiți manșonul hexagonal de reglare al cablului de ambreiaj [2] în direcția de mișcare (MOVE) până când mașina începe să se miște înainte.
4. Rotiti dispozitivul de reglare al cablului de ambreiaj cu 1 \~ 2 rotații în sensul STOP
5. Strângeti piulita de blocare de pe cablului de ambreiaj.
6. Controlati functionarea sistemului Smart Drive.

Dacă demontați lama pentru a o ascuți sau înlocui, veți avea nevoie de o cheie dinamometrică pentru remontare. Folositi mănuși de protectie groase pentru a vă proteja măinile.

ASCUTIREA LAMEI: Pentru a evita slăbirea lamei, sau cauzarea unui dezechilibru sau o tundere proastă a ierbii, lama ar trebui ascuțită de personal instruit dintr-un service autorizat HIT POWER MOTOR.

ÎNLOCUIREA LAMEI: folositi lame de schimb originale Honda.

Demontarea lamei

1. Puneti robinetul de alimentare cu combustibil în poziția OFF și deconectați fișa bujiei
2. Înclinați mașina de tuns iarba pe partea dreaptă astfel încât capacul de alimentare a combustibilului să fie îndreptat în sus. Acest lucru împiedică pierderile de combustibil, infiltrațiile de ulei de motor în filtrul de aer care poat cauza dificultăți la pornire.
3. Folosiți o cheie tubulară de 14 mm și demontați cele 2 şuruburi ale lamei [1] și şaibele speciale [2] din flanșa suport [5]. Folosiți un calup din lemn pentru a împiedica rotirea lamei (lor) în momentul demontării şuruburilor.

1. Îndepărtați lama superioară [4] și lama inferioară [3].

Montarea lamei

ATENTIE!

Folosirea maşinii de tuns iarba cu o singură lamă provoacă așezarea greșită a lamei, care s-ar putea desprinde cu riscul unor leziuni grave sau chiar cu moartea.

Folositi obligatoriu, mereu ambele lame, ca set.

1. Curățați impuritățile și iarba acumulată în carcasa lamelor.
2. Montați lama(lamele) [3] [4] folosind cele două şuruburi [1] și șaibele speciale [2] conform indicatiilor.

Asigurati-vă că montați șaibele speciale cu fața concavă spre lamă(e) și latura convexă spre capul șuruburilor.

Şuruburile lamelor sunt special proiectate pentru această utilizare și nu trebuiec înlocuite cu altele.

1. Strângeti şuruburile lamelor cu o cheie dinamometrică [7]. Folosiți un calup din lemn [6] pentru a împiedica rotirea lamei(lamelor).

Momentul(cuplul) de strângere a şurubului: 49 \~ 59 Nm

Dacă nu aveți o cheie dinamometrică, şuruburile lamei trebuie strânse de un service autorizat HIT POWER MOTOR înainte de a folosi mașina de tuns iarba.

Dacă şuruburile lamei sunt strânse prea tare, ar putea să se rupă. Dacă şuruburile lamei nu sunt strânse suficient, s-ar putea slăbi sau ar putea ieși. În ambele cazuri, s-ar putea

ca lama(lamele) să fie proiectate în timp ce folosiți mașina de tuns iarba.

CURĂȚAREA ȘI ÎNLOCUIREA SACULUI DE COLECTARE A IERBII

Curățarea sacului de colectare a ierbii

Spălați sacul cu un furtun cu apă pentru udat și lăsați-l să se usuce complet înainte de a-l folosi; un sac ud se înfundă repede.

Înlocuirea sacului de colectare a ierbii

Înlocuiti un sac uzat sau deteriorat cu un sac de schimb original Honda sau echivalentul său.

Îndepărtarea sacului

1. Desfaceti marginile din plastic [1] ale sacului [2] de pe cadru [3].
2. Îndepărtați sacul [2] de pe cadru

1. Introduceți cadrul sacului [3] în sac [2], așa cum este indicat în figură.
2. Prindeți marginile din plastic [1] ale sacului [2] pe cadru.

Porniti motorul afară. Eliberați levierul de control al lamei. Motorul ar trebui să se oprească rapid. În caz contrar, duceti mașina de tuns iarba la un service autorizat pentru a o repara.

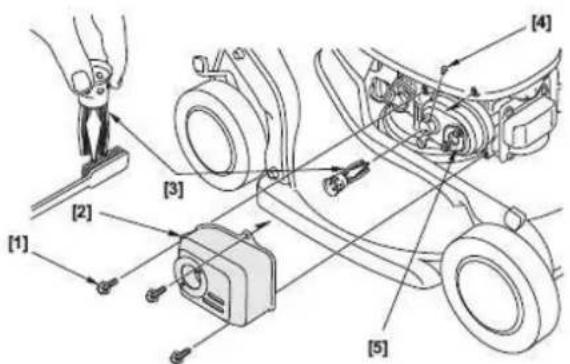

Întreținerea sitei anti scânteie

Întreținerea sitei anti scânteie trebuie executată la fiecare 100 de ore de funcționare pentru a menține intactă funcționalitatea acestuia.

1. Lăsați motorul să se răcească, deșurubați cele trei șuruburi [1] de fixare a apărătoarei tobei de eșapament [2], folosind o cheie hexagonală de 10 mm.
2. Îndepărtați apărătoarea tobei de eșapament [2].
3. Deşurubați şurubul [4].
4. Extrageti sita anti scânteie [3] din toba de eşapament [5].
5. Controlați să nu existe depuneri de calamină sau alte reziduuri pe acesta [3] și în tobă. Eliminați eventualele depuneri sau alte reziduuri. Fiți atenți să nu deteriorați sita anti scânteie
6. Remontați sita anti scânteie în toba de eşapament.
7. Remontați componentele tobei pe motor și fixați bine cele trei şuruburi.

Înainte de încărcare

Dacă motorul a fost în funcțiune lăsați-l să se răcească timp de cel puțin 15 minute înainte de a încărca mașina de tuns în vehiculul de transport. Un motor și o instalatie caldă de eșapament vă pot arde și pot arde anumite materiale.

Asezați valva combustibilului în poziția ÎNCHIS (OFF) pentru a reduce eventualitatea de a înfunda carburatorul și pierderile combustibilului.

1. Demontați sacul de colectare a ierbii, dacă este instalat. Puteti să îl așezați deasupra motorului, cu deschiderea sacului îndreptată în față.

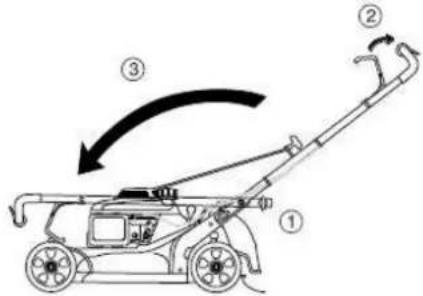

1. Deblocați butoanele de reglare a mânerului [1].

2. Tragetii și tineți levierul de control al lamei [2] lipit de mâner

3. Îndoiți mânerul [3] în față. În momentul în care îndoiți mânerul, fiți atenți să nu înfășurați sau să ciupiți cablurile de comandă.

Când desfaceți mânerul, asigurați-vă că blocați butoanele de blocare a mânerului în poziția de tuns iarba.

Încărcare și descărcare

Se poziționează mașina de tuns iarba așa încât toate cele patru roți să fie așezate pe platforma vehiculului de transport. Se imobilizează mașina de tuns iarba cu niște sfori sau curele, și se blochează roțile. Se țin sforile sau curelele la distanță de comenzile mașinii, de pârghiile de reglare, de cabluri și de carburator.

NOTĂ

Pentru a nu risca să pierdem controlul sau să aducem daune mașinii de tuns iarba, a nu se folosi instalăția de propulsie autonomă pentru a urca sau coborî dintr-o rampă de încărcare.

Pentru a nu risca să defectăm instalatia de propulsie autonomă, a nu se cupla ambreiajul când mașina de tuns iarba se mișcă înapoi.

1. Se poziționează robinetul de combustibilului pe poziția închis (OFF).

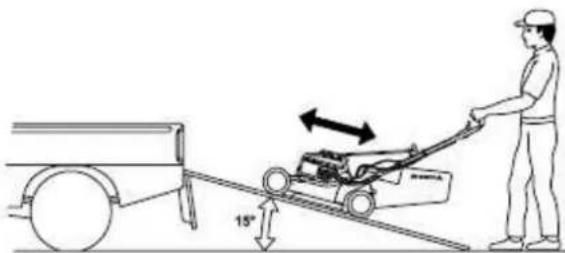

2. Se folosește o rampă de încărcare corespunzătoare. Se reglează rampa de încărcare așa încât să fie înclinată la un unghi mai mic de 15°. Dacă nu aveți o rampă de încărcare, două persoane pot ridica și coborî mașina de tuns iarba din vehiculul de transport, ținând mașina de tuns iarba în poziție orizontală.

O depozitare corectă este esențială pentru a menține mașina de tuns iarba în bune condiții și pentru a îi păstra aspectul plăcut. Următoarea procedură vă va ajuta să protejați mașina de tuns iarbă de rugină și de coroziune și va facilita pornirea motorului când veți folosi din nou mașina de tuns iarba.

Spălarea

1. Spălați mașina de tuns iarba cu jet de apă după fiecare utilizare, insistați pe partea de dedesubt a acesteia(carcasa lamelor)

Motorul

Motorul se spală manual, având grijă ca să nu intre apă în filtrul de aer sau în tobă.

NOTĂ

Folosirea unui furtun sau a unor echipamente de spălare cu presiune pot permite intrarea apei în filtrul de aer. Apa din filtrul de aer va îmbiba filtrele și poate fi aspirată în carburator sau în cilindrul motorului, cauzând daune. Contactul apei cu un motor cald poate pricinui daune. Dacă motorul a fost în funcțiune, se lasă să se răcească timp de cel puțin jumătate de oră înainte de spălare.

Partea de jos a maşinii de tuns iarba

Dacă pentru curățarea mașinii de tuns iarba folositți un furtun de grădină sau echipamente de spălare cu o anumită presiune, a nu se uda comenzile și cablurile, sau filtrul de aer al motorului și evitați pătrunderea apei în tobă.

Înainte de spălarea părților inferioare ale mașinii de tuns iarba, asigurați-vă că robinetul de combustibil este în poziția închis(OFF). Se înclină mașina de tuns iarba pe partea dreaptă așa încât bușonul rezervorului de combustibilului să fie îndreptat în sus. Această actiune va ajuta la prevenirea pierderilor de combustibil și a dificultății de pornire datorate înecării carburatorului. A se folosi mănuși rezistente pentru protejarea mâinilor în caz de contact cu lame.

Sacul de colectare a ierbii

Se scoate sacul din mașina de tuns iarba și se spală cu un furtun sau cu echipamente de spălare cu presiune. Se lasă sacul să se usuce complet înainte de a-l depozita

1. După ce mașina de tuns iarba a fost spălată, se usucă ștergând toate suprafețele accesibile.

2. Se reașează mașina de tuns iarba în poziție orizontală, se pornește motorul în aer liber, și se lasă pornit până când atinge temperatura normală, pentru evaporarea eventualelor picături de apă rămase pe motor.

3. Se opreşte motorul și se lasă să se răcească.

4. După ce mașina de tuns iarba este curată și uscată, se retușează eventualele desprinderi de vopsea și se dă cu puțin ulei pe părțile expuse ruginirii(lamele de tăiere).

Combustibil

NOTĂ

În funcție de zona geografică în care este utilizată, tipurile de combustibili utilizați se pot altera sau oxida mai rapid. Alterarea și oxidarea combustibilului poate apărea chiar și în doar 30 de zile, cauzând probleme în carburator sau în circuitele de alimentare. Se recomandă să solicitați sprijinul unui service autorizat în vederea obținerii de informații corecte despre modalitățile de conservare a mașinii.

Combustibilul se oxidează și se alterează atunci când este depozitat. Benzina alterată produce dificultăți de pornire

și lasă reziduuri aderente care înfundă instalația de alimentare. Dacă benzina mașinii dumneavoastră de tuns iarba se alterează pe parcursul depozitării, ar putea fi cazul ca să înlocuiti sau să reparați carburatorul sau alte componente ale instalației de alimentare.

Perioada de timp în care benzina poate fi lăsată în rezervorul combustibilului și în carburator fără ca această să cauzeze probleme de funcționare va depinde de factori cum ar fi compoziția benzinei, temperatura de depozitare, și dacă rezervorul combustibilului este umplut partial sau total. Aerul prezent într-un rezervor de combustibil partial umplut favorizează alterarea combustibilului. Temperaturile de depozitare foarte ridicate accelerează alterarea combustibilului. Problemele legate de alterarea combustibilului pot apărea în câteva luni, sau chiar mai puțin, dacă benzina nu era de producție recentă atunci când a fost umplut rezervorul.

Pentru evitarea problemelor legate de combustibil:

1. A se adăuga un stabilizator pentru benzină conform instructiunilor constructorului.

La adăugarea unui stabilizator pentru combustibil, se umple rezervorul combustibilului cu benzină de producție recentă. Dacă rezervorul este umplut doar partial, aerul din rezervor va favoriza alterarea combustibilului pe parcursul depozitării.

1. După ce ați adăugat un stabilizator, porniți motorul și lăsați-l pornit afară timp de 10 minute, pentru a vă asigura că benzina adăugată a înlocuit-o pe cea netratată în circuitul de alimentare cu combustibilului al mașinii.

2. Rotiți robinetul combustibilului în poziția închis[OFF].

3. Continuați să țineți motorul în funcțiune până la oprirea sa din cauza lipsei de combustibil în carburator. Timpul de funcționare ar trebui să fie mai mic de 3 minute.

Garantia nu acoperă daunele sistemului de alimentare sau problemele de functionare a motorului rezultate din nerespectarea procedurii de pregătire pentru depozitare.

Uleiul motorului

Schimbați uleiul motorului (pagina 13).

Cilindrul motorului

Dacă mașina de tuns iarba va fi depozitată timp de mai mult de 3 luni, scoateți bujia (pagina 14). Introduceți 5...10 cm³ de ulei curat pentru motor în cilindru [1]. Tragetii ușor sfoara dispozitivului de pornire

de mai multe ori pentru a distribui uleiul în cilindru.

Remontați bujia. Trageți ușor sfoara dispozitivului de pornire până când simții o rezistență și readuceți ușor înapoi mânerul dispozitivului de pornire.

Această operațiune va închide supapele motorului astfel încât umiditatea atmosferică să nu poată intra în cilindrul motorului.

Depozitare pe termen lung

Dacă mașina de tuns iarba va fi depozitată cu benzină în rezervorul combustibilului și în carburator, este important să reduceți riscul de aprindere a vaporilor de benzină. Alegeți o zonă de depozitare bine ventilată departe de orice aparatură care funcționează cu o flacără, ca un cuptor, un boiler, sau un uscător de rufe. Evitați de asemenea orice zonă care conține un motor electric și care ar putea provoca scântei, sau locuri

unde se utilizează scule electrice.

Evitați dacă se poate depozitarea în zone cu umiditate mare întrucât aceasta poate provoca rugină și coroziune.

Aşezati mașina de tuns iarba pe propriile roți pe o suprafață plană și orizontală. Dacă este înclinată mașina poate pierde combustibil sau ulei.

Mânerul se poate plia pentru o depozitare mai compactă (pagina 15).

Odată ce motorul și instalația de eșapament s-au răcit, acoperiți mașina de tuns cu o husă, pentru a o proteja de praf. Un motor sau o instalație de eșapament calde pot arde sau topi anumite materiale. Nu folosiți un material din plastic pentru a proteja mașina de praf. Un material impermeabil va reține umiditatea în jurul mașinii de tuns iarba, provocând rugină și coroziune.

Scoaterea din starea de depozitare

Controlați mașina dumneavoastră de tuns iarba conform indicatiilor din capitolul VERIFICĂRI ÎNAINTE DE UTILIZARE (pagina 5)

Dacă cilindrul a fost acoperit cu o peliculă de ulei în timpul pregătirilor pentru depozitare, motorul va scoate fum imediat după pornire. Acest lucru este normal.

REMEDIEREA DEFECTIUNILOR MOTORUL NU PORNEŞTE

Cauză posibilă Remediu
Robinetul combustibilului poziționată pe închis[OFF]	Deschideți robinetul de combustibilului (pagina 5).
Lipsa de combustibil Introduceți combustibil în rezervor (pagina 6).
Combustibil alterat; depozitat fără să fi tratat cu stabilizatori, sau alimentare cu benzină alterată.	Alimentați cu benzină de producție recentă (pagina 6).
Bujie defectă, murdară sau cu distanță între electrozi incorectă	Curățați, corectați distanța sau înlocuiti bujia (pagina 13).
Bujie umedă cu combustibil (motor încat)	Uscați și remontați bujia. Porniți motorul cu levierul accelerației în poziția maxim.
Filtrul de combustibilului înfundat, carburator înfundat sau dereglat, bujie defectă, robinet combustibil înfundat etc.	Duceți mașina de tuns iarba la un service autorizat.

LIPSĂ DE PUTERE

Cauză posibilă Remediu
larbă prea înaltă pentru a fi tăiată	Creșteți înălțimea de tundere (pagina 7), tundeți o suprafață mai îngustă (pagina 9) sau mai des.
Carcasa cuțitului mașinii de tuns iarbă este colmatată	Curățați carcasa cuțitului mașinii (pagina 10).
Filtrul de aer este înfundat	Curățați sau înlocuiti filtrul de aer (pagina 12).
Combustibil alterat; depozitat fără să fie tratat cu stabilizatori, sau alimentare cu benzină deteriorată	Alimentați cu benzină de producție recentă (pagina 6).
Filtrul combustibilului înfundat, Carburator înfundat sau dereglat, bujie defectă, robinet combustibil înfundată etc.	Duceți mașina de tuns iarba la un service autorizat.

VIBRATII

Cauză posibilă Remediu
Prezența ierbii și/sau a unui corp străin în carcasa cuțitului mașinii de tuns iarba	Curățați mașina de tuns iarba (pagina 10).
Lama(e) slăbite, îndoite, deteriorate sau dezechilibrate din cauza unei ascuțiri proaste	Strângeți şuruburile slăbite ale lamei.Înlocuiti lama(lamele) deteriorateDuceți mașina de tuns iarba la un service autorizat
Defecțiuni mecanice, arbore motor deformat prin lovirea cu un corp solid	Duceți mașina de tuns iarba la un service autorizat.

CALITATE PROASTĂ A TUNDERII SAU A COLECTĂRII

Cauză posibilă Remediu
Mașina de tuns iarba se deplasează prea repede pentru condițiile gazonului.	Reglați Smart Drive pt. o viteză mai mică sau împingeți mai încet (pagina 9).
Levierele de reglare a înălțimii de tăiere sunt în poziții diferite	Așezați levierele pt. aceeași înălțime de tundere (pagina 7).
Sacul de colectare a ierbii este prea plin sau este înfundat.	Goliți sacul de colectare a ierbii. Spălați sacul de colectare a ierbii dacă este înfundat sau murdar (pagina 15).
Carcasa cuțitului mașinii de tuns iarba este colmatată	Curățați mașina de tuns iarbă (pagina 10).
Lama(lamele) incorrect ascuțite, uzate sau deteriorate	Ascuțiți sau înlocuiti lama(lamele) (pagina 14).
A fost montată o lamă greșită	Montați lama(lamele) corecte (pagina 14).

CARACTERISTICI TEHNICE

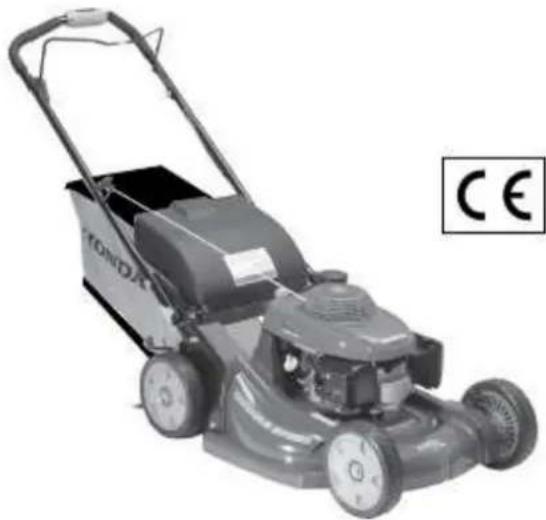

MODEL HRX537C2
TIP VKE
COD

CARACTERISTICI GENERALE

Lungime 1621 mm
Înălțimea mânerului 976 mm
Greutate 40.1 kg
Lățime 585 mm
Lățimea de tundere 530 mm
Trepte de înălțimie de tăiere	20 mm, 32 mm, 46 mm, 62 mm, 75 mm, 88 mm, 100 mm
Capacitatea sacului de colectare a ierbii	88 l
Nivelul putere sonoră (conform Directivei 2000/14/EC)	98 dB(A)
Test de vibrații (conform Proiectului EN1033/1993, ENV25349/1993, ENV28041/1993, ISO5347/1987 și ISO5348/1987)	4.5 m/s ^2

MOTOR

Model GCV190
Tip 4 timpi, cu un singur	cilindru, arbore vertical, OHC
Capacitate cilindrică 187	cm3
Alezaj și cursă 69 x 50 mm
Răcirea	cu aer, forțată
Lubrifiere prin barbotaj
Raport de compresiune	8,5:1
Turația maximă	2.850 ^+0_-100 rotații/minut
Sistemul de aprindere	Electronic, fără ruptor mechanic
Bujie NGK: BPR5ES
Distanța între electrozii bujiei	0,7 ~ 0,8 mm
Filtrul de aer	Tip uscat, cu element schimbabil
Combustibil recomandat	91 octani sau mai mare, fără plumb
Capacitatea rezervorului de combustibil	0,91 l
Ulei recomandat	SAE 10W-30, API SJ sau superior
Capacitatea băii de uleiului	0,55 l*: la schimburi: 0,35 ~ 0,40

* Cantitatea efectivă variază în funcție de uleiul rezidual din motor. Folositi mereu indicatorul de nivel pentru a verifica nivelul efectiv de ulei (pagina 4).

TRANSMISIE

Tip	Viteză variabilă, comandă cu mâna sau cu degetul mareSmart Drive
De motor la transmisie	Curea trapezoidală
Ambreiaj principal	Tip conic
Viteza de înaintare reglabilă (motor la 3100 rotații)	0 ~ 1.5 m/s
