MANUAL DE UTILIZARE MHE 96 METABO

Va multumim pentru increderea acordata, achizitionind o masina electrica Metabo. Departamentul Metabo de asigurare a calitatii verifica cu atentie fiecare masina electrica si o supune unui contol strict de calitate. Cu toate acestea durata de viata a unei masini depinde in foarte mare parte de dvs. Va rugam respectati recomandarile din aceste instructiuni si din documentatia inclusa. Cu cit veti acorda mai multa grija masinii dvs. electrice, cu atit veti prelungi durata functionarii sale ireprosabile.

Cuprins

1. Declaratia de conformitate
2. Utilizarea corespunzatoare
3. Instructiuni de siguranta generale
4. Instructiuni de siguranta speciale
5. Descrierea masinii
6. Caracteristici speciale ale masinii
7. Punerea in functiune
   7.1 Montarea minerului suplimentar
8. Utilizarea
   8.1 Montarea si demontarea sculelor
   8.2 Selectarea modului de functionare
   8.3 Selectarea pozitiei de demolare
   8.4 Reglarea fortei percutiei si a turatiei
   8.5 Pornirea si oprirea
   8.6 Miner Metabo VibraTech (MVT)
9. Curatarea si intretinerea
10. Recomandari
11. Remedierea unor deficient
12. Accesorii
13. Reparatii
14. Protectia mediului
15. Date tehnice

1. Declaratie de conformitate

Declaram pe proprie raspundere ca acest produs corespunde normelor si directivelor mentionate la pag. 2.

MHE96: 2000/14/EG: Procesul de evaluare a conformitatii conform Anexei VI. (Locul verificarii: Institutul de Verificari si certificari VDE, Merianstr. 28, 63069 Offenbach, Germania)

2. Utilizarea corespunzatoare

Ciocanul combi KHE96, dotat cu accesorii corespunzatoare, poate gauri si sparge beton, caramida, piatra si alte materiale similare.

Ciocanul demolator MHE96, dotat cu accesoriiile corespunzatoare, poate sparge beton, caramida, piatra si materiale similare.

Pagubele rezultate in urma utilizarii necorespunzatoare cad in sarcina utilizatorului.

Se vor respecta normele de protectie invigoare si instructiunile de siguranta atasate.

3. Instructiuni de siguranta generale

Atentie! Cititi toate instructiunile si recomandarile de siguranta. Nerespectarea instructiunilor si recomandarilor de siguranta poate provoca electrocutare, arsuri si/sau raniri grave.

Pastrati cu grija instructiunile si recomandarile de siguranta.

Inainte de punerea in functiune a masinii cititi cu atentie instructiunile de siguranta anexate (brosura rosie) si intregul manual. Pastrai toata documentatia si transmiteti masina mai departe altei persoane numai insotita de aceasta documentatie.

4. Instructiuni de siguranta special

Acordati o atentie deosebita paragrafelor marcate cu acest simbol in interesul propriei dvs. sigurante si a protectiei masinii dvs.

Utilizati minerele suplimentare livrate cu masina. Pierderea controlului asupra masinii poate provoca raniri grave.

Tineti masina de suprafetele izolate daca executati lucrari in cursul carora scula utilizata poate atinge circuite electrice sau chiar propriul cablu de alimentare.

Contactul cu un cablu sub tensiune poate pune si componentele metalice ale masinii sub tensiune, ducind astfel la electrocutare.

Scoateti stecherul din priza inainte de orice operatie de reglare sau intretinere.

Lucrati numai cu minerul suplimentar montat corect.

Tineti masina cu ambele maini de minere corespunzatoare, asigurati-va o pozitie stabila si lucrati cu multa atentie.

Lucrati numai cu minerul suplimentar montat corect.

Tineti masina cu ambele maini de minere corespunzatoare, asigurati-va o pozitie stabila si lucrati cu multa atentie.

Utilizati ochelari de protectie, manusi de lucru, masca anti-praf si incaltamine rezistenta.

Verificati ca in zona de lucru nu exista circuite electrice, de apa sau gaze (utilizati un detector de metale).

Lucrati numai cu scule montate corect. Verificati prin tragere fixarea corecta a sculei. (scula trebuie sa se deplaseze axial citiva centimetri).

Daca lucrati deasupra nivelului pardoselii, asigurati-va ca zona de dedesubt este libera.

Nu atingeti scula sau piese din apropierea acesteia imediat dupa terminarea lucrului. Aceste com ponente pot fi foarte incinse si pot provoca arsuri ale pielii. Intindeti cablul de alimentare numai in urma masinii.

Minerele suplimentare deteriorate sau rupte trebuie inlocuite imediat. Nu utilizati masina cu minerul suplimentar defect.

5. Descrierea masinii

Vezi pag. 3

1. Maner brida
2. Infiletare anterioara pentru maner suplimentar
3. Maner fixare
4. Dispozitiv fixare scula
5. Buton pornire
6. Maner suplimentar
7. Infiletare posterioara pentru maner suplimentar
8. Metabo VibraTech (MVT): sistem de amortizare integrat
9. Tragaci
10. Buton blocare pentru utilizare de durata
11. Bec indicator service perii carbune (semnal luminos de avertizare pentru schimbarea periilor)
12. Selector reglare forta percutii si turatie

6. Caracteristici speciale ale masinii

• Prindere adaptata la orice situatie de lucru: trei manere cauciucate permit o pozitie optima de prindere a masinii in orice situatie.
• Metabo VibraTech (MVT): vibratii reduse in timpul lucrului si protejarea articulatiilor prin sistemul de amortizare integrat in ambele manere.
• Maner suplimentar cu posibilitate de infiletare pe carcasa in 3 pozitii diferite.
• Selector reglare forta de percutie si turatie pentru prelucrarea de materiale moi ex. caramida.
• Posibilitate de blocare a intrerupatorului de pornire pentru demolare continua.
• Soft-start electronic pentru initierea de precizie a gauririi.
• Carcasa angrenaj din aluminiu extrudat pentru eliminarea optima a caldurii si pentru stabilitate.
• Becuri avertizare service cind trebuie inlocuite periile de carbune.

7. Punerea in functiune

Inainte de punerea in functiune verificati daca tensiunea si frecventa specificate pe placuta de identificare a masinii corespund cu valorile din reteaua de alimentare.

Utilizati numai cabluri prelungitaore cu o sectiune transversala minima de 1,5 mm². Cablurile prelungitoare trebuie sa corespunda consumului nominal al masinii (vezi Date tehnice). Daca utilizati role de cablu, desfasurati complet cablul de pe acestea.

7.1 Montarea manerului suplimentar

Din motive de siguranta utilizati intotdeauna minerul brida (1) livrat, sau minerul suplimentar (6).

MHE96 si KHE96:

Desurubati inelul de fixare prin rasucire spre stanga a manerului de fixare (3).

Manerul brida (1) poate fi montat in pozitia si unghiul dorite. Strangeti bine manerul de fixare.

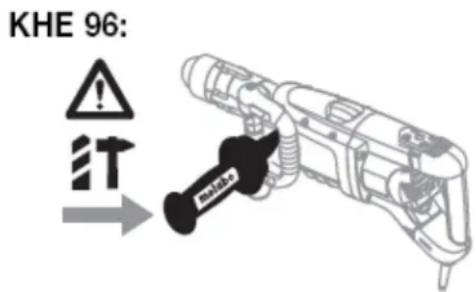

Gaurirea cu burghie ciocan:

• la blocarea burghiului pot lua nastere momente de rotatie foarte puternice. De aceea, din motive de siguranta, se va utiliza intotdeauna minerul suplimentar (6) din livrare.
• masina nu poate fi tinuta sub control numai cu minerul brida (1) in cazul blocarii burghiului. Utilizatorul este expus la raniri grave.

Varianta 1:

Rasuciti minerul brida (1) spre spate, paralel cu carcasa si stringeti bine minerul de fixare. Insurubati cu bine minerul suplimentar (6) in una din infiletarile anterioare (2) (aflate in stinga si dreapta carcasei)

Varianta 2:

Pozitie de lucru verticala pentru solicitarea redusa a coloanei la lucrari de pardoseala.

Manerul suplimentar (6) poate fi montat si pe carcasa motorului.

Insurubati bine manerul suplimentar in infiletarea posterioara de pe carcasa.

8. Utilizarea

8.1 Montarea si demontarea sculelor

Inainte de montaj curatati coada sculei si ungeti-o cu vaselina speciala livrata (ca accesoriu cod 6.31800)! Utilizati numai scule cu coada SDS max!

Montarea sculei:

Rasuciti scula si impingeti pana se fixeaza. Scula se blocheaza automat.

Trageti de scula pentru a verifica asezarea corecta a acesteia. (scula trebuie sa se poata misca liber cativa centimetri in directie axiala).

Demontarea sculei:

Trageti de dispozitivul de fixare a sculei (7) in directia sagetii (a) si demontati scula (b).

8.2 Selectarea modului de functionare

Selectati modul de functionare, rasucind selectorul (5):

Gaurire cu burghiu ciocan (numai la KHE 96)

Daltuire/demolare

Daca pe masina este montata o dalta selectati exclusiv modul de functionare 'daltuire'.

8.3 Reglarea pozitiei daltii

Dalta poate fi fixata in 16 pozitii diferite.

• montati dalta
• rasuciti selectorul (5) in pozitia 0
• rasuciti dalta pina cind ajunge in pozitia dorita
• rasuciti selectorul (5) in pozitia
• rasuciti dalta pina se fixeaza in pozitie

Daca pe masina este montata o dalta selectati exclusiv modul de functionare 'daltuire'.

8.4 Reglarea fortei de percutie

Rasuciti selectorul pana la litera dorita.

Reglarea corecta depinde in mare masura de experienta. De ex. daca prelucrati materiale moi si friabile sau daca nivelul de spargere trebuie sa ramina redus asezati selectorul in pozitia 'A' sau 'B'(forta de percutie redusa).

Pentru prelucrarea de materiale dure asezati selectorul in pozitia 'G' (forta de percutie maxima).

Pentru a porni masina apasati tragaciul (9).

Pentru a opri masina eliberati tragaciul (9).

Pornirea continua:

Pentru pornirea continua blocati trgaciul cu butonul de blocare (10).

Pentru oprire apasati din nou tragaciul (9) si apoi eliberati-I.

La pornirea continua masina continua sa functioneze si daca o scapati din mina.

De aceea tineti bine masina cu ambele maini de minerele corespunzatoare, asigurati-va o pozitie sigura si lucrati cu multa atentie.

8.6 Tehnologia Metabo VibraTech (MVT)

Tehnologia MVT asigura reducerea vibratiilor si protejarea articulatiilor in timpul lucrului.

Apasati masina moderat pe minerul posterior. in pozitia centrala (8) vibratiile sunt reduse cel mai eficient.

9. Curatarea si intretinerea

Curatarea motorului: suflati periodic masina cu aer comprimat prin fantele de aerisire.

10. Recomandari

Lucrul cu aceasta masina necesita o forta de apasare redusa. O apasare mai puternica nu creste performanta masinii ci scurteaza durata de viata a acesteia.

KHE96: Cind executati gauriri adinci, scoateti din cind in cind burghiul din material pentru a permite indepartarea prafului rezultat.

11. Remedierea unor deficiente

Indicatorul de avertizare service perii carbune (11) aprins:

Periile de carbune sunt uzate aproape complet (mai pot functiona aprox. 30 de ore). Cind periile de carbune sunt complet uzate masina se opreste automat.

Inlocuiti periile de carbune intr-un atelier service specializat.

Deficiente electromagnetice:

Sub influenta unor deficiente electromagnetice externe majore pot aparea fluctuatii ale turatiei masinii.

12. Accesorii

Utilizati numai accesorii Metabo originale.

Pentru a comanda accesorii adresati-va distribuitorului dvs.

Pentru a selecta accesoriiile corecte specificati tipul exact al masinii dvs. Vezi pag. 4.

A Sortiment larg de burghie si dalti pentru cele mai diferite aplicatii.

B Vaselina speciala (pentru uns coada sculei).

Programul complet de accesorii se gaseste in catalogul general Metabo..

13. Reparatii

Reparatiile la masini electrice pot fi efectuate numai de electricieni calificati.

Masinile Metabo care necesita reparatii pot fi prezentate la un atelier service autorizat.

Descriti cit mai exact defectul constata

14. Protectia mediului

Ambalajele Metabo sunt 100% reciclabile.

Masinile electrice si accesoriiile lor contin cantitati mari de materie prima si materiale sintetice de valoare, care pot fi la rindul lor reciclate.

Aceste instructiuni sunt tiparite pe hirtie fara clor.

Numai pentru tarile membre UE: nu aruncati masinile electrice in gunoiul menajer! Conform Directivei europene 2002/96/EG referitoare la aparate electrocasnice uzate si in armonizare cu prevederile legale nationale masinile electrice uzate trebuie colectate separat si supuse unui proces de revalorificare ecologica.

15. Date tehnice

Explicatii pentru datele de la pag. 2.

Sub rezerva modificarilor tehnice.

P 1 = Consum nominal
P 2 = Putere
T = Moment de rotatie
n 1 = Turatie la mers in gol
D 1 = Diametru max. de gaurire in beton cu burghiu ciocan
D 2 = Diametru max. de gaurire in beton cu carota ciocan
D 3 = Diametru max. de gaurire in beton cu carota de frezare
s max = Nr. maxim percutii

W = Energie / percutie

C = Nr. pozitii dalta

m = Greutate fara cablu de alimentare

Valoare totala vibratii (suma vectoriala triaxiala) masurata conform EN60745:

a_h , HD = valoare emisie vibratie (gaurire in beton cu burghiu ciocan)

a_h , Cheq = valoare emisie vibratie (daltuire)

K_h , HD/Cheq = incertitudine (vibratii)

Avertizare

Nivelul de vibratii din acest manual a fost masurat in cadrul unui proces normat de masurare conform EN 60745 si poate fi utilizat pentru a compara diferite masini electrice intre ele.

Nivelul de vibratie se va modifica in functie de aplicatia in care este utilizata masina si in unele cazuri poate depasi valorile specificate in acest manual.

Expunerea la vibratii poate fi subestimata daca masina este utilizata deseori in acest mod.

Nota: Pentru o apreciere mai exacta a expunerii la vibratii intr-o perioada data de timp de lucru trebuie luate in calcul si perioadele in care masina este oprita sau este pornita dar nu utilizata efectiv. Acest calcul poate reduce semnificativ valoarea expunerii la vibratii pe intraga durata a lucrului.

Nivele tipice A de zgomot perceput:

L_pA = presiune zgomot L_WA = nivel zgomot K_pA/WA = incert (nivel zgomot) L_pA(M) = nivel zgomot masurat conform 2000/14/EG L_pA(G) = nivel zgomot garantat conform 2000/14/EG

In timpul lucrului nivelul de zgomot poate depasi 85 dB(A)

Utilizati antifoane!

Valorile masurate conform EN 60745.

Datele tehnice au tolerante corespunzatoare standardelor in cauza.
