MANUAL DE UTILIZARE DWE 60FI PYRAMIS

• Specificații tehnice
• Conformitatea cu standardele și datele test

Informații privind siguranța și Recomandări

■ Reciclare
■ Informații privind siguranța
- Recomandări
- Vase care nu sunt adecvate spălării în mașina de spălat vase

Instalarea maşinii

• Pozitionarea maşinii
• Racordarea la apă
  ■ Furtun de alimentare cu apă
  ■ Furtun de evacuare apă
• Conexiunea la sursa de alimentare cu energie electrică
• Înainte de utilizarea maşinii

Pregătirea utilizării mașinii

• Importanța decalcifierii apei
  ■ Umplerea cu sare
• Bandă de testare
  ■ Ajustarea consumului de sare
• Utilizarea detergentului
  ■ Umplerea compartimentului de detergent
  ■ Detergent combinat
  ■ Umplerea soluției de clătit și ajustarea setărilor aferente

Încărcarea maşinii de spălat

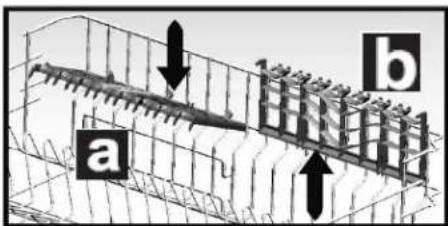

• Coşul din partea superioară
  ■ Moduri de încărcare

Descrierea programelor

Descrierea panoului de comenzi

Pornirea maşinii și selectarea programului

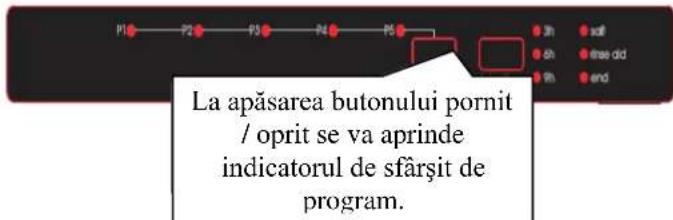

■ Pornirea maşinii
■ Programe follow-up

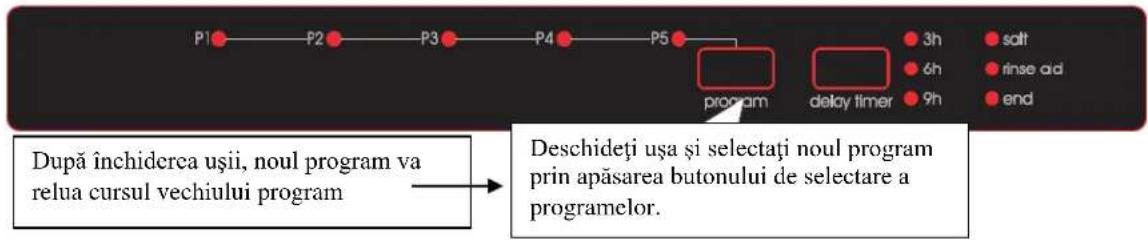

■ Schimbarea programului
■ Schimbarea programului cu resetare
- Oprirca maşinii

Întreținere și curățare

■ Filtre
- Brațe de pulverizare
- Filtru furtun

Coduri erori și modalități de acționare

Informații practice și utile

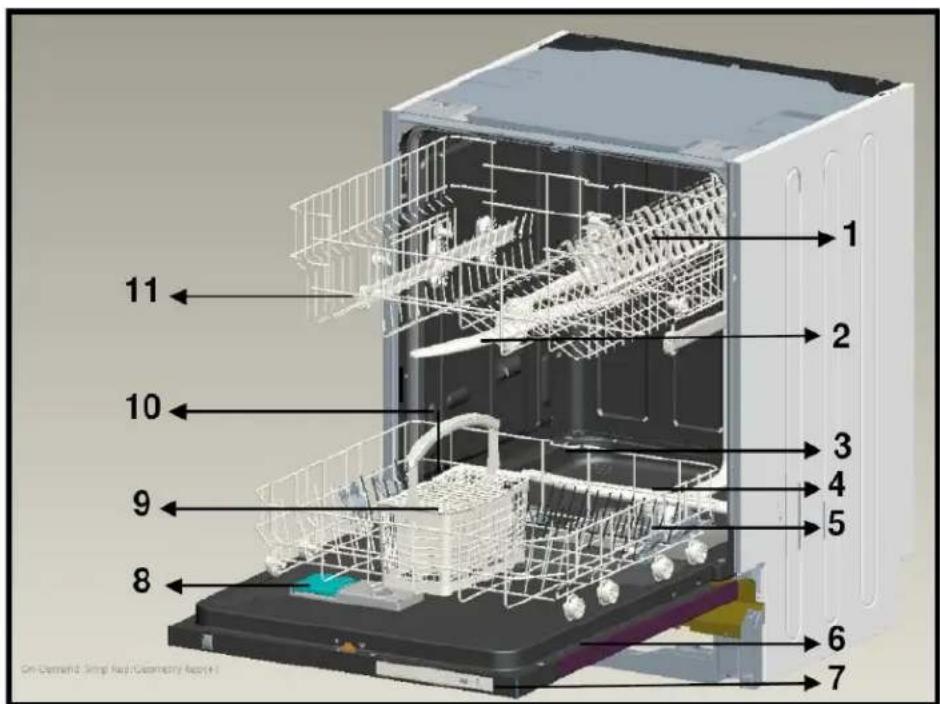

1 2 3 4 5 6 7 8 9 10 11 On-Demand2 Sing Read/Geometry Report

1. Coş superior
2. Brat pulverizare superior
3. Coş inferior
4. Braț pulverizare inferior
5. Filtre
6. Eticheta de produs
7. Panou de control
8. Compartiment detergent și lichid de limpezire
9. Coş tacâmuri
10. Compartiment sare
11. Opritor grhidaj cos superior

Unitate de uscare activă:

Sistem conferă vaselor spălate performanțe de uscare superioare.

SPECIFICATII TEHNICE

Capacitate....
Înălțime......
Lătime ....
Adâncime......
Greutate netă....
Alimentare electricitate....
Putere totală ....
Putere de încălzire....
Putere pompă....
Putere pompă drenaj......
Presiune alimentare apă......
Current......

12 seturi

820 mm - 870 mm

596 mm

550 mm

38 kg

220-240 V, 50 Hz

1900 W

1800 W

100 W

30 W

0,03 MPa (0,3 bar) - 1 MPa (10 bari)

10 A

Producătorul are dreptul de a aduce îmbunătățiri produselor sale prin modificări legate de design și specificații tehnice fără o notificare prealabilă a acestora.

Perioada de viață a mașinii este de 10 ani (durata necesară pentru păstrarea pieselor de schimb ale mașinii pentru a-și îndeplinii funcțiile de operare).

Conformitatea cu standardele și Date test/Declaratia de conformitate CE

Toate etapele legate de mașină sunt executate în conformitate cu reglementările de siguranță ale tuturor directivelor relevante ale Comunității Europene.

• Anumite componente și ambalajul mașinii a fost produs din materiale reciclabile
• Componentele din plastic sunt marcate cu abrevieri internaționale: (> PE<, > PS<, > POM<, > PP<, ...)
• Componentele din carton au fost produse din hârtie reciclabilă și se vor elimina în containerele de colectare pentru hârtie pentru reciclare.
• Aceste materiale nu sunt adecvate pentru eliminare în containerele pentru deșeul menajer. Se vor transporta la centrele de reciclare.
• Adresați-vă centrelor relevante pentru a obține informații privind metodele și centrele de colectare.

Informații privind siguranța

La livrarea maşinii

• Verificați existența defectelor mașinii sau ale ambalajului.
  Nu porniti maşinile deteriorate, adresați-vă unui service autorizat.

- Despachetați materialele conform indicațiilor și eliminați-le în conformitate cu reglementările locale privind reciclarea materialelor.

Recomandări pentru instalarea mașinii

• Alegeti un loc stabil și plan pentru instalarea mașinii.
• Efectuati instalarca și racordul maşinii conform instrucțiunilor.
• Maşina se va instala și repara exclusiv de un service autorizat.
• Se vor folosi doar piese de schimb originale.
• Înainte de instalare, asigurați-vă că mașina este scoasă din priză.
• Verificați dacă sistemul de alimentare cu energie electrică este realizat conform normelor.
• Toate conexiunile electrice vor corespunde valorilor indicate pe plăcuța indicatoare a caracteristicilor tehnice.
• Asigurați-vă că mașina nu este așezată pe cablul de alimentare cu energie electrică.
• Nu folositi prelungitoare sau prize multiple pentru conectare. Priza va fi accesibilă după instalarea mașinii.
• Încastrați mașina de spălat vase sub blatul de lucru conform instrucțiunilor. Asigurați-vă că produsul este montat corect.
• După montajul mașinii într-un loc adecvat, rulați un program de spălare cu mașina de spălat vase goală.

Utilizare zilnică

• Această mașină este destinată utilizării casnice, nu o folosiți în alte scopuri. Utilizarea comercială a mașinii anulează garanția.
• Nu încărcați mașina peste capacitate; spălați în mașină doar acele articole care se pretează la spălat în mașina de vase (în acest scop verificați instrucțiunile de întreținere a produselor respective).

• Nu vă urcați, nu amplasați sau sprijiniți greutăți pe ușa deschisă a mașinii de spălat vase, s-ar putea rupe.

• Nu introduceti în compartimentele pentru detergent sau soluție pentru clătit alte substanțe decât cele dedicate în mod special mașinilor de spălat vase. Producătorul sau Vânzătorul nu preia responsabilitatea pentru pagubele provocate mașinii în cazul folosiri altor produse.

• Apa din sectiunca de spălat a mașinii nu este potabilă. Nu o beti.
• Nu introduceti în sectiunea de spălat solventi chimici, deoarece există pericolul de explozie.
• Verificati dacă articolele din plastic sunt rezistente la căldură înainte de a le spăla în masină.
• Nu introduceti în mașină articolele neadecvate spălării în mașina de spălat. Nu încărcați coșurile peste capacitatea lor. Producătorul sau Vânzătorul nu preia responsabilitatea pentru zgârieturi sau rugina care se formează pe cadrul intern al masinii ca urmare a miscării cosurilor din acest motiv.
• Nu deschideți sub nici o formă ușa mașinii cât timp aceasta se află în funcțiune, deoarece există pericolul scurgerii apei fierbinti. Un dispozitiv de siguranță oprește mașina dacă se deschide ușa.
• Nu lăsati usa masinii de spălat vase deschisă. Există pericol de accidente.
• Amplasati cutitele si alte obiecte cu vârful ascutit în cosul pentru tacâmuri cu latura ascutită în ios.
• Acest aparat nu este destinat utilizării de către persoane (inclusiv copii dub vârsta de 8 ani) fără experiență și cunoștințe ori cu capacități mentale, psihice și senzoriale reduse doar cu excepția supervizării sau instruirii în prealabil de către persoanele direct responsabile pentru siguranța lor.
• Dacă opțiunea de economisire a energiei este activă ușa se va deschide automat la sfârșitul programului. Nu fortați închiderea ușii la mai puțin de 1 minut de la deschiderea acesteia, riscați deteriorarea mecanismului de închidere. Ușa trebuie lăsată deschisă cel puțin 30 de minute pentru a permite o uscare eficientă (pentru modelele prevăzute cu sistem automat de deschidere a usii).

ATENTIE! Nu stați sau nu așezați nimic în fața ușii după emiterea semnalului de avertizare aferente deschiderii automate!

Pentru siguranța copiilor

• Nu lăsati ambalajul la îndemâna copiilor.
• Nu permiteti copiilor să se joace sau să pornească mașina.
• Nu lăsati detergentul sau soluția de clătit la îndemâna copiilor.
• Nu lăsați copiii în preajma mașinii dacă este deschisă ușa deoarece ar putea exista resturi de substanțe de curătare în masină.
• Asigurați-vă că vechea mașină nu prezintă pericole pentru copiii dvs. Există pericolul blocării în mașina de spălat. Pentru a preîntâmpina aceste pericole, spargeti închizătoarea și tăiati cablurile electrice.

În caz de defectiune

• Toate defectiunile mașinii se vor repara de către o persoană calificată. Lucrările de reparații efectuate de persoane necalificate vor atrage după sine anularea garanției.
• Înainte de a începe lucrările de reparații ale mașinii, asigurați-vă că mașina este scoasă din priză. Opriți siguranțele sau scoateți mașina din priză. Nu trageți de cablu pentru a o scoate din priză. Opriți robinetul de apă.

Recomandări

• Pentru economisirea energiei și a apei, îndepăratați resturile de alimente de pe vase înainte de a le pune în masină. Porniți masina după ce ati încărcat-o complet.
• Folositi programul de pre-spălare doar dacă este necesar.
• Amplasati bolurile, paharele si oalele cu deschiderea în jos.
  • Nu amplasati în masină alte vase decât cele indicate si în cantitate mai mare decât ceea maxim admisă

Ce NU se spăla în mașina de spălat vase:

• Scrum de tigară, resturi de lumânări, lac, substante chimice, materiale din aliaj de fier;
  • Furculite, linguri si cutite cu mânere din lemn, fildes sau sidef; vase lipite, vopsite
  • Vase din plastic care nu sunt termorezistente, cupru sau recipiente acoperite cu cositor;
• Obiecte din aluminiu si argint (se pot decolora, îsi pierd strălucirea)
• Anumite tipuri de sticlă fină, portelan cu modele ornamentale imprimate, deoarece se șterg la prima spălare; anumite articole din cristal, deoarece își pierd transparenta cu timpul, tacâmuri care nu sunt termorezistente, pahare din cristal cu plumb, tocătoare, articole din fibră sintetică:

- Articole absorbante precum bureți sau cârpe de bucătărie care nu sunt adecvate pentru spălat în mașina de spălat.

Avertizare: Achiziționați pe viitor vase care se pot spăla în mașina de spălat vase.

INSTALAREA MAŞINII DE SPĂLAT VASE

Pozitionarea maşinii

La stabilirea locului de amplasare a maşinii alegeți un loc care să vă permită umplerea și scoaterea vaselor.

Nu amplasati mașina în locuri în care există probabilitatea ca temperatura să scadă sub 0°C.

Înainte de poziționarea mașinii închideți robinetul de apă sau scurgere. Când decideți asupra locului de amplasare a mașinii luați în considerare faptul că, odată realizate, conexiunile nu se mai vor modifica.

Nu apucați mașina de ușă sau panou pentru a o mișca.

Lăsați spațiu pe toate laturile mașinii, astfel încât să puteți să o mutați confortabil pentru curățenic.

Asigurați-vă că furtunurile de intrare și ieșire nu sunt strivite la poziționarea mașinii. De asemenea, asigurați-vă că mașina nu este amplasată pe cablul electric.

Ajustați picioarele reglabile ale mașinii astfel încât aceasta să fie echilibrată. Poziționarea adecvată a mașinii asigură deschiderea și închiderea fără probleme a ușii.

În cazul în care mașina nu se închide corect, verificați stabilitatea mașinii pe podea; în caz contrar, reglați picioarele reglabile pentru a asigura o poziție stabilă.

Racordarea la apă

Asigurați-vă că instalațiile din interior sunt adecvate pentru instalarea mașinii de spălat vase. Vă recomandăm, de asemenea, să montați un filtru la intrarea în casă/apartament pentru a evita deteriorarea mașinii din cauza impurităților (nisip, argilă, rugină etc.) care ar putea intra prin țevile de alimentare cu apă sau cele de interior și pentru a preveni îngălbenirea și formarea de depozite după spălat.

Furtun de alimentare cu apă

Nu folosiți furtunul de alimentare de la vechea mașină, în caz că există. Folosiți un furtun nou, furnizat odată cu mașina. În cazul în care conectați un furtun vechi și nefolosit de mult timp, lăsați apa să curgă prin el înainte de a face conexiunea. Conectați furtunul de apă direct la robinetul de apă. Presiunea robinetului minimă va fi de 0,03 Mpa și cea maximă de 1 Mpa. Dacă presiunea apei este peste 1 Mpa, se va monta o supapă de eliberare a presiunii.

După ce au fost făcute conexiunile, robinetul se va porni la maxim și se va verifica etanșeitatea la apă.

Pentru siguranța mașinii și pentru a evita inundarea, asigurați-vă că ați oprit robinetul de intrare a apei după finalizarea fiecărui program de spălare!

Retineți: La unele modele se folosește sistemul de siguranță Aquastop. În interiorul dispozitivului Aquastop se formează suprapresiune. Nu tăiați duza de apă Aquastop! Nu permiteți îndoirea sau răsucirea acesteia!

max 110cm min 50cm min 4cm

Furtun pentru evacuarea apei uzate

Furtunul de evacuare a apei uzate se va racorda fie direct la scurgere sau la conexiunea specială de pe sifonul chiuvetei. Apa poate fi evacuată direct în chiuvetă cu ajutorul unei tevi îndoite speciale (dacă există) prin intermediul prinderea acesteia deasupra marginii chiuvetei.

Conexiunea va fi de cel puțin 50 cm și la o înălțime maximă de 110 cm de pardoseală.

Avertisment: Dacă se folosește un furtun de evacuare mai mare de 4 m, vasele pot rămâne murdare. Producătorul sau Vânzătorul nu preia nici o responsabilitate în acest sens.

0.5-1.1 m

Priza împământată a mașinii se va conecta la îcșirea pământată alimentată cu tensiune și curent adecvate. Dacă nu există instalație de pământare solicitați efectuarea acesteia de către un electrician. În cazul în care folosiți mașina fără pământare, firma noastră nu preia pierderile care ar putea apărea din cauza utilizării.

Siguranța va fi de 10-16 A.

Mașina este setată pentru 220-240V. Dacă tensiunea de la rețea este de 110V folosiți un transformator de 110/220 V și 3000W. Mașina nu sa va introduce în priză la poziționare.

Eficiența de spălare scade la tensiune joasă. Folosiți întotdeauna ștecherul acoperit furnizat cu mașina. Cablul electric se va înlocui exclusiv de către un serviciu autorizat sau de către un electrician autorizat. În caz contrar există pericolul producerii de accidente.

Din motive de siguranță, scoateți ștecherul din priză după terminarea programului de spălare.

Pentru a evita electroşocurile, nu scoateți stecherul din priză cu mâinile ude.

La deconectarea maşinii de la rețea scoateți-o întotdecauna din priză. Nu trageti de cablu.

Înainte de prima utilizare

• Verificați dacă electricitatea și specificațiile pentru alimentarea cu apă se potrivesc valorilor indicate pe instrucțiunile de instalare ale mașinii.
• Scoateți toate materialele din interiorul mașinii.
• Setați dedurizatorul apei.
• Adăugați 2 kg de sare în compartimentul de sare și umpleți-l cu apă până aproape de nivelul de preaplin.
• Umpleți compartimentul pentru soluția de clătit.

PREGĂTIREA MAŞINII PENTRU UTILIZARE

Importanta decalcifierii apei

Pentru o bună funcționare, mașina de spălat vase are nevoie de apă dedurizată, anume cu mai puțin calcar. În caz contrar reziduurile de argilă pot rămâne pe vase sau în interiorul echipamentului. Acest lucru va afecta spălarea, uscarea și strălucirea vaselor. Dacă apa curge printr-un sistem de dedurizare, ionii formați prin duritatea apei se îndepărtează, iar apa va atinge calitatea optimă pentru spălare. În funcție de nivelul durității ape, acești ioni care conferă duritate apei se acumulează rapid în interiorul sistemului de dedurizare. Prin urmare, sistemul de

dedurizare se va reînnoi astfel încât să funcționeze la aceleași performanțe și la următorul proces de spălare. În acest scop se folosește sare pentru mașina de spălat.

Umplerea cu sare

Folosiți sare pentru dedurizare produsă special pentru mașinile de spălat. Pentru a introduce sare pentru dedurizare, scoateți coșul de jos, deschideți capacul compartimentului pentru sare prin rotire în sens orar. Umpleți prima oară compartimentul cu 2kg de sare și apă înă la nivelul de preaplin. Dacă este disponibil, folositi pâlnia pentru a simplifica procesul. La aprinderea becului de avertizare de pe panoul de control, umpleți din nou compartimentul de sare.

Umpleți compartimentul de sare cu apă doar la prima utilizare.

Dacă folosiți tablete, nu umpleți compartimentul până la refuz. Recomandăm folosirea sării cu granule fine sau pudră.

Nu introduceți sare de bucătărie, deoarece funcționarea compartimentului de dedurizare ar putea descrește pe parcursul timpului. Când porniți mașina de spălat vase, compartimentul de sare se umple cu apă. Prin urmare introduceți sarea înainte de a porni mașina.

Astfel, sarea intră imediat în procesul de funcționare. Dacă nu intenționați să spălați vase imediat după ce ați pus sarea, rulați programul scurt de spălare cu mașina goală pentru a evita deteriorarea (coroziunea) mașinii ca urmarea revărsării sării în containerul de sare.

Bandă testare

Eficiența spălării mașinii depinde de calitatea apei de la robinet. Din acest motiv, mașina este echipată cu un sistem care reduce duritatea apei alimentate de la rețea. Eficiența spălării va spori, dacă sistemul este setat corect. Pentru a identifica nivelul de duritate a apei, adresați-vă autorităților locale sau stabiliți duritatea prin folosirea unui test reagent.

Tăiați banda de testare	Lăsați apa să curgă 1 min.	Țineți banda în apă 1 sec.	Scuturați banda după ce ați scos-o din apă.	Așteptaț i 1 min.	Identificați duritatea apei în funcție de rezultatul obținut
					Nivel 1		Fără calcar
					Nivel 2		Conținut f.redus de calcar
					Nivel 3		Conținut redus de calcar
					Nivel 4		Conținut

mediudecalcarConținecalcarConținutridicatcalcar

Reglarea consumului de sare

Tabel pentru setarea nivelului durității apei

Nivelul durității apei	Duritate cf. stand. Germ dH.	Duritate cf. stand. Fran. dF	Duritate cf. stand. Brit. dE	Indicator nivel duritate	P1	P2	P3		P4	P5
1	0-5	0-9	0-6	Ledurile P1-P5 sunt pornite		[BWHZ]	[YX0A]		[SWOD]
2	6-11	10-20	7-14	Ledurile P2-P5 sunt pornite	-[STAB]	-[T06C]	-		-
3	12-17	21-30	15-21	Ledurile P3-P5 sunt pornite	[KS35]		[DSW4]
4	18-22	31-40	22-28	Ledurile P4-P5 sunt pornite					[2027]
5	23-31	41-55	29-39	Ledurile P1-P4-P5 sunt pornite.		[03AY]
6	32-50	56-90	40-63	Ledurile P2-P4-P5 sunt pornite.		[022X]	[30DH]		[43C5]

Notă: Setarea de fabrică pentru duritatea apei este nivelul 3.

Dacă duritatea apei pe care o folosiți depășește 90 dF (duritatea conform standardului francez) sau dacă folosiți apă de fântână se recomandă folosirea unui filtru și a unui dispozitiv de distilare a apei.

Retineți: Nivelul de duritate se reglează la nivelul 3 conform setărilor din fabrică.

Reglarea consumului de sare

Reglați dedurizarea apei conform durității apei curente.

Apăsați butonul de selectare a programului și mențineți-l apăsat. (3)

Porniti mașina prin apăsarea butonului On/Off (pornit/oprit). (1)

Mentineți butonul apăsat până în momentul în care indicatoarele „P1-P2-P3-P4-P5-indicator finalizare program” se vor aprinde cu intermitență. (3)

După ce butoanele „P1-P2-P3-P4-P5-indicator finalizare program” s-au aprins intermitent (2), eliberați butonul pentru selectarea programelor. (3)

Maşina va afişa ultima setare pentru duritatea apci înregistrată.

Puteți regla nivelele de la butonul de selectare a programului (3) în conformitate cu Tabelul setărilor nivelului de duritate

După reglarea nivelului durității apei, apăsați butonul on/off (pornit/oprit) pentru a înregistra setările în memorie. (1)

Folosirea detergentului

Folosiți detergent conceput special pentru uzul mașinilor de spălat vase destinate uzului casnic.

Detergentul se va amplasa într-un compartiment înainte de a porni mașina. Păstrați detergentul în locuri reci, uscate. Nu le lăsați la îndemâna copiilor.

Nu umpleți compartimentul de detergent mai mult decât este necesar; în caz contrar aceasta poate cauza zgârieturi pe pahare sau ar putea dizolva greu detergentul.

Dacă aveți nevoie de informații suplimentare privind detergentul, adresați-vă direct producătorului de detergent.

Umplere compartimentului de detergent

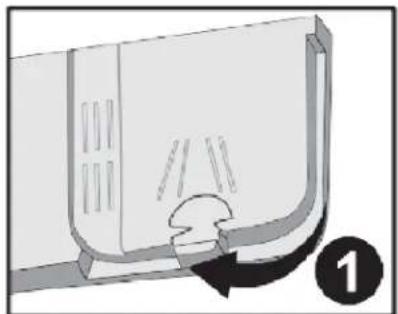

(1) Împingeti închizătoarea pentru a deschide containerul de detergent conform imaginii. Săculețul de detergent are linii gradate. Puteți măsura cantitatea corectă de detergent conform acestor linii. Săculețul de detergent poate prelua în total 40 cm³ de detergent. Deschideți cutia de detergent pentru mașina de spălat vase și turnați-l într-un compartimentul mai mare de 25cm³, în cazul în care vasele sunt foarte murdare sau 15cm³ dacă sunt mai puțin murdare.

(2) Dacă vasele au rămas murdare mai mult timp, dacă au rămas resturi de mâncare uscate pe ele și ați supraîncărcat mașina de spălat vase, turnați 5cm ^3 de detergent în compartimentul de pre-spălare și porniți mașina. Puteți adăuga mai mult detergent în mașină în funcție de gradul de murdărie și de duritatea apei.

Producători de detergent vă pun la dispoziție și detergenți numiți

Detergentii 2 în 1 contin detergent + sare sau soluție de clătit. Dacă folosiți detergenti 2 în 1 informați-vă asupra continutului pastilei.

Alte tipuri de detergenti sub formă de pastile conțin detergent + soluție clătire + sare + alte elemente extra.

În general detergentul combinat oferă rezultate satisfăcătoare doar în anumite condiții. Acești detergenți conțin soluție de clătit și/sau sare în cantitățile presetate.

Respectați următoarele recomandări la folosirea acestor tipuri de produse:

- Verificați specificațiile produsului pe care urmează să îl folosiți, dacă este un produs simplu sau unul combinat.

• Verificați dacă detergentul folosit corespunde durității apei curente folosite de mașină.
• Respectați instrucțiunile de pe ambalaj la folosirea acestor produse.
• Dacă detergentul este sub formă de pastile, nu le introduceți în secțiunca din interior sau în coșul pentru tacâmuri a mașinii de spălat. Introduceți pastilele în compartimentul de detergent din distribuitorul de detergent.
• Rezultatele sunt satisfăcătoare doar pentru anumite tipuri de utilizare. Dacă folosiți acest tip de detergent, adresati-vă Vâmzătorului pentru a vă informa asupra condițiilor de utilizare.
• În anumite condiții de utilizare a acestor produse și dacă setările mașinii sunt adecvate, acestea reduc consumul de sare și/sau a soluției de clătit.
• Adresați-vă centrului de service în cazul în care rezultatele nu sunt satisfăcătoare (dacă vasele au urme de calcare și rămân ude) după folosirea detergenților 2 în 1 sau 3 în 1. Garanția pentru mașina de spălat vase nu acoperă reclamatiiile cauzate de acest tip de detergent.

Recomandări: Dacă doriți să obțineți rezultate mai bune la folosirea detergenților combinați, adăugați sare și substanțe de clătit în mașină și reglați setarea pentru duritatea apei și ceea pentru substanțele de clătit în poziția minimă.

Solubilitatea detergenților sub formă de pastile produși de diverse firme pot varia în funcție de temperatură și timp. Prin urmare nu se recomandă folosirea acestor tipuri de detergent pentru programul scurt. Pentru acest tip de program se recomandă folosirea detergentului praf.

Avertisment: În cazul în care întâmpinați probleme neașteptate ca urmare a folosirii acestui tip de detergent, adresați-vă direct producătorului de detergent.

Dacă renunțati la folosirea detergentilor combinați

• Umpleți compartimentele de sare și cel de soluție pentru clătit
• Reglați setarea pentru duritatea apei în poziția maximă și rulați programul de prespălare.
• Reglați nivelul durității apei.
• Setati nivelul adecvat pentru soluția de clătit.

Umplerea compartimentului pentru soluția de clătit și setarea

Soluția pentru clătit se folosește pentru a preîntâmpina urmele albe de apă, petele de argilă, película albă ce se formează pe vase și pentru a facilita uscarea. În ciuda a ceea ce se crede în general, se folosește nu doar pentru a obține vase strălucitoare, ci și pentru a uscarea satisfăcătoare a acestora. Din acest motiv se recomandă folosirea unei cantități suficiente de soluție pentru

clătit în compartimentul aferent și folosirea exclusivă a materialelor pentru lustruire dedicate mașinii de spălat vase. Pentru a adăuga soluție pentru clătit scoateți capacul compartimentului și turnați soluția.(1) Umpleți compartimentul pentru soluție de clătit până ce nivelul indicator devine negru; fixați din nou capacul și închideți-l prin rotire astfel încât unghiile să se potrivească.(2)

Verificați dacă indicatorul nivelul soluției de clătit din distribuitorul de detergent pentru a verifica dacă este suficientă soluție. Dacă indicatorul este închis la culoare înseamnă că în compartiment există soluție de clătit, dacă indicatorul este alb acest lucru vă indică faptul că este necesar să umpleți compartimentul cu soluție de clătit.

Reglajul nivelului pentru soluția de clătit se poate poziționa între 1 și 6. Setarea din fabrică este 3.

În cazul în care pe vase rămân urme albe de apă după spălare trebuie să măriți nivelul, iar dacă rămân urme albastre când ștergeți cu mâna este necesar să reduceți nivelul.(3)

Avertisment: Folosiți doar substanțe de clătit permise pentru utilizare în mașină. Deoarece resturile substanțelor pentru clătit rămase ca urmare a revărsări formează o cantitate mare de spumă și prin urmare reduce performanța spălării, îndepărtați excesul de substanță de clătit cu o cârpă.

Încărcarea maşinii de spălat

Dacă amplasați vasele corect în mașina de spălat, consumul de energie se reduce și cresc performanțele de spălare și uscare.

Există două coșuri separate în care puteți pune vase la spălat. În coșul din partea de jos puteți pune recipiente adânci precum oale cu mânere lungi, capace, tăvi, farfurii pentru salată, seturi de tacâmuri.

Coşul din partea de sus este destinat farfuriilor pentru ceai, desert, boluri de salată, ceşti și pahare. Când amplasați pahare cu picioare lungi și cupe, sprijiniți-le de marginea coșului, grătarului sau de sârma de susținere a paharului. Nu le sprijiniți de celelalte vase. Nu sprijiniți paharele adânci unul de celălalt deoarece nu își pot păstra echilibrul și se pot sparge.

Se recomandă amplasarea vaselor cu pereți subțiri în secțiunea centrală a coșului. Puteți amplasa linguri între seturile de tacâmuri pentru a preveni atingerea acestora. Se recomandă folosirea grătarului pentru tacâmuri pentru rezultate optime. Pentru a evita rănirea, amplasați vasele cu mâner și latura ascuțită, precum furculițele pentru servit, cuțitul de pâine etc. cu vârfurile ascuțite în jos sau orizontal în coș.

Avertisment: Amplasați vasele în mașină astfel încât să nu obstrucționeze rotirea brațelor de pulverizare superioare și a celor inferioare.

În coşul de sus se află grătare pentru vase Puteți folosi grătarele în poziție deschisă și închisă.

În poziția deschisă puteți amplasa ceștile; în poziție închisă b puteți amplasa paharele adânci. Puteți folosi aceste grătare pentru a amplasa furculițe, cuțite și linguri lateral.

a b

Încărcarea alternativă a coşurilor

Coşul din partea de jos

Moduri greşite de a încărca coşurilor

Program nr.			Referință
Nume și temperaturi programe	Intensiv 70°C (P1)	Super 65°C (P2)	Economic 50°C (P3)	Rapid 40°C (P4)	Prespălat (P5)Fără căldură
Tipul resturilor de alimente	Supă, sosuri, paste, ouă, pilaf, cartofi și resturi de preparate gătite la cuptor, resturi prăjite	Supă, sosuri, paste, ouă, pilaf, cartofi și resturi de preparate gătite la cuptor, resturi prăjite	Cafea, lapte, ceai, mezeluri, resturi de preparate gătite la cuptor, resturi prăjite	Cafea, lapte, ceai, mezeluri, legume, fără a fi uscate	Prespălați pentru a clăti și dezlipi resturile – la încărcare completă – selectați programul dorit
Nivel de murdărie	mare	mediu	mediu	scăzut	-
Cantitate detergent B: 25 cm3/15 cm3A: 5cm3	A+B	A+B	A+B	B	-
	Prespălare	Spălare 65°C	Prespălare	Spălare 40°C	Prespălare
	Spălare 70°C	Clătire rece	Spălare 50°C	Clătire rece	Sfârșit
	Clătire rece	Clătire fierbinte	Clătire fierbinte	Clătire fierbinte
	Clătire fierbinte	Sfârșit	Uscare	Sfârșit
	Uscare		Sfârșit
	Sfârșit

Durata programului	127'	50'	164'	30'	15'
Consum energie (kW/oră)	1,55	1,35	1,00	0,90	0,02
Consum de apă	16,5lt	12,7lt	12,0lt	12,4lt	4,5lt

ATENTIE: Programele scurte nu includ etapa de uscare.

Valorile declarate mai sus sunt obținute în condiții de laborator în conformitate cu standardele relevante. Aceste valori se pot modifica în conformitate cu condițiile utilizării produselor și a mediului (tensiune rețea, presiunca apei, temperatura apei și temperatura mediului).

DESCRIERE PANOULUI DE COMENZI

1) Buton Pornit / Oprit (on/off)
2) Buton selectare programe.
3) Buton programare pornire întârziată (delay timer).

Puteți programa pornirea întârziată a mașinii de spălat, cu 3, 6 sau 9 ore. Pornirea întârziată poate fi setată înainte sau după alegerea programului de spălare. Timpul rămas până la pornire va fi semnalat prin indicatoarele aferente duratelor (9-6-3h). Pentru a modifica intervalul de pornire sau a anula această funcție apăsați în mod repetat butonul aferent.

4) Indicator lipsă sare dedurizare. La aprinderea indicatorului este necesar să reumpleți compartimentul cu sare pentru dedurizare.

Indicator lipsă lichid limpezire. La aprinderea indicatorului reumpleți compartimentul special.

Indicator sfârşit program. La sfârşitul programului indicatorul se va aprinde și aparatul emite o succesiune de 5 sunete de avertizare privind terminarea programului de spălat.

Retineți: Dacă decideți să nu porniți mașina după selectarea programului apăsați butonul pornit/oprit din nou. Puteți selecta noul program la reluarea apăsării butonului pornit/oprit. Puteți selecta noul program prin apăsarea butonului de selectare a programului.

PORNIREA APARATULUI ŞI ALEGEREA UNUI PROGRAM

Pornirea aparatului

La selectarea unui anumit program se va aprimde indicatorul aferent acestuia și se stinge la sfârșitul programului.

La apăsarea butonului pornit / oprit se va aprinde indicatorul de sfârșit de program.

1) Apăsați butonul Pornit / Oprit.
2) Selectați programul de spălare dorit.
3) Închideți ușa. Mașina de spălat va porni în mod automat.

Program follow-up

P1 P2 P3 P4 P5 program delay timer 3h salt 6h rinse aid 9h end Nu deschideți ușa înainte de finalizarea programului. Indicatorul finalului de program de pe panoul de control pornește la finalizarea programului de spălare. Mașina emite un semnal sonor succesiv de 5 ori.

Schimbarea programului

Dacă doriți să schimbați programul în timpul programului de spălare.

P1 P2 P3 P4 P5 program delay timer 3h 6h 9h salt rinse aid end După închiderca ușii, noul program va relua cursul vechiului program Deschideți ușa și selectați noul program prin apăsarea butonului de selectare a programelor.

Retineți: Dacă ușa mașinii se deschide pentru a opri programul de spălare înainte de prima finalizare, ușa se deschide ușor pentru a împiedica scurgerea apei.

Schimbarea programului cu resetare

Dacă doriți să anulați programul în timp ce se reia programul de spălare.

Deschideți ușa mașinii. Se aprinde becul ultimului program selectat. P1 P2 P3 P4 P5 program delay timer 3h 6h 9h salt rinse dd end Mentineți butonul de selectare a programului apăsat timp de 3 secunde. (Indicatorul de finalizare a programului se aprinde și se oprește becul programului). După închiderea ușii mașina începe programul de umplere cu apă. Mașina se umple cu apă timp de 30 de secunde. Dacă se anulează programul mașina va emite un succesiv de 5 ori și se aprinde „indicatorul de finalizare a programului”.

Notă: Dacă ușa mașinii se deschide pentru a opri programul de spălare înainte de finalizare deschideți ușor ușa pentru a evita scurgerile de apă.

Oprirea maşinii

Notă: După semnalul sonor care indică finalul programului (becul indicatorul se aprinde), puteți lăsa ușa mașinii întredeschisă pentru a grăbi procesul de uscare.

Notă: Dacă ușa mașinii se deschie în timpul procesului de spălare sau se întrerupe curentul, mașina va porni la închiderea ușii sau la revenirea curentului electric.

Notă: În cazul în care cade curentul sau se deschie ușa mașinii în timpul procesului de uscare, se termină programul. Mașina va fi pregătită pentru o nouă selectare a programului.

ÎNTRETINERE ŞI CURĂTARE

Curățarea mașinii la intervale regulate prelungește durata de viață a mașinii!

În compartimentul de spălare a mașinii se pot acumula ulei și argilă. În acest caz:

Umpleți compartimentul de detergent fără să scoateți vasele din mașină, selectați programul care rulcață la temperatură maximă și porniți mașina. În cazul în care nu este suficient, folosiți substanțele de curățare speciale din comerț. (Materialele de curățare produse special pentru mașini de spălat vase de către producătorii de detergent).

Curățarea garniturilor de la ușa mașinii

Pentru a curăța resturile acumulate pe garniturile uși, ștergeți-le regulat cu o cârpă umedă.

Curățarea mașinii

Curățarea filtrelor și a brațelor de pulverizare se face săptămânal.

Scoateți mașina din priză și opriți robinetul înainte de a începe curățarea.

Nu folositi materiale dure la curățarea mașini. Ștergeți cu un material de curățare fin și o cârpă umedă.

Filtre

Verificați existența resturilor de alimente pe filtrele mari și cele fine.

Dacă există resturi, scoateți filtrele și curățați-le cu atenție sub jet de apă.

a b ②

a. Micro-filtru

b. Filtru grosier

c. Filtru din metal/plastic

Pentru a scoate și curăța filtrul, rotiți-l în sens orar ridicându-l în sus. (1)

Trageți și scoateți filtrul de metal/plastic. (3) Scoateți macro- și microfiltrul. (2) Clătiți-l cu multă apă de la robinet. Amplasați din noul filtrul metallic/plastic. Introduceți macro-filtrul în microfiltru astfel încât mărcile să corespundă între ele. Anexați micro-filtrul la filtrul metallic/plastic și rotiți -l în direcția săgeții și blocați-l în momentul în care se vede săgeata micro-filtrului. (4)

• Nu folositi niciodată mașina de spălat vase fără filtre.
  ■ Montajul incorrect al filtrelor va reduce eficienta spălării.
  Curățarea filtrelor este foarte importantă pentru funcționarea adecvată a mașinii.

Brațe de pulverizare

Verificați dacă sunt blocate găurile brațelor de pulverizare de sus și de jos. Dacă apar blocaje, scoateți brațele de pulverizare și curățați-le sub jet de apă.

Puteți scoate brațul de pulverizare de jos prin tragere în sus, în timp ce scoateți brațul de piulița brațului superior de pulverizare se poate scoate prin rotirea piuliței înspre stânga.

Asigurați-vă că piulița este perfect strânsă, la montajul brațului superior de pulverizare.

Filtru furtun alimentare apă

Filtrul furtunului de alimentare cu apă împiedică provocarca pagubelor din cauza resturilor (nisip, argilă, rugină, etc.) care ar putea intra din rețeaua de alimentare și formarea de pete galbene sau a depunerilor după spălat. Verificați din când în când filtrul și furtunul în privința curățeniei, iar dacă este necesar, curățați-le sub jetul de apă. Introduceți filtrul curat la locul său în furtun. Montați din nou furtunul.

Coduri de eroare și moduri de actiune în caz de defectiune

COD EROARE					DESCRIERE EROARE	CONTROL
P1(intens)	P2(super)	P3(eco)	P4 (rapid)	P5(prespălare)
					Alimentare inadecvată cu apă	Asigurați-vă că robinetul de alimentare cu apă este complet deschis și că nu există o întrerupere a apei.Închideți robinetul de apă, scoateți furtunul de alimentare de la robinet și curățați filtrul la racordul de la capătul furtunului.Reporniți mașina, adresați-vă service-ului în caz că re-apare eroarea.
	[474T]		[8A0Z]		Eroare alimentare continuă cu apă	Închideți robinetul.Adresați-vă service-ului.
				[RWCC]	Restul de apă din mașină nu poate fi evacuat.	Furtunul de evacuare a apci este înfundat.Filtrele mașinii ar putea fi infundate.Opriți mașina și activați comanda de anulare a programului.Dacă croarea continuă, adresați-vă service-ului.
					Nu a fost atinsă temperatura apei, radiator sau senzor radiator defect.	Adresați-vă service-ului.
					Alarma împotriva revărsării apei este activă.	Opriți mașina și închideți robinetul.Adresați-vă service-ului.
[05KA]		[YYBC]		[07AH]	Card electronic defect.	Adresați-vă service-ului.
[0W7K]				[7STX]	Eroare de supraîncălzire.Temperatura din interiorul mașinii este prea mare.	Adresați-vă service-ului.
				[WT24]	Eroare senzor căldură.	Adresați-vă service-ului.

În cazul în care programul nu pornește

■ Verificați dacă este conectată priza.
■ Verificati siguranțele de interior.
Asigurati-vă că robinetul de apă este pornit.
Asigurati-vă că ați închis ușa de la mașină.
Asigurati-vă că ați oprit mașina de la butonul de pornit oprit.
Asigurați-vă că filtrul de alimentare cu apă și filtrul mașinii nu sunt înfundate.

În cazul în care în compartimentul de detergent rămân resturi

Ați adăugat detergentul în momentul în care compartimentul de detergent era ud.

În cazul în care în maşină rămâne apă la finalul programului

• Furtunul de evacuare a apei este blocat sau răsucit.
  ■ Filtrele sunt înfundate.
  ■ Programul nu a fost finalizat încă.

În cazul în care mașina se oprește în timpul programului de spălare

Cădere de curent.
■ Defecțiune alimentare apă.
■ Programul de spălare este în mod de așteptare (stand by).

În cazul în care apar zgomote de agitare și lovire în timpul funcționării

■ Vasele sunt amplasate incorrect.
- Bratul de pulverizare lovește vasele..

În cazul în care pe vase rămân resturi de alimente

• Vasele amplasate incorect în mașină, apa pulverizată nu a ajuns în locurile respective.
• Coşul este supraîncărcat.
• Vasele se sprijină una de cealaltă.
• Cantitatea insuficientă de detergent.
  ■ S-a selectat un program neadecvat, cu putere insuficientă.
• Bratul de pulverizare este blocat de resturile de alimente.
• Filtre înfundate.
• Filtre montate incorrect.
  ■ Pompa de drenaj a apei blocată.

Dacă pe vase apar pete albe

■ S-a folosit o cantitate prea mică de detergent.
- Setarea pentru dozarea substanței de clătit este la un nivel foarte scăzut.
- Nu s-a folosit sare specială în ciuda durității ridicate a apei.
■ Sistemul de dedurizare este setat la un nivel prea scăzut.
- Capacul compartimentului de sare nu este bine închis.

În cazul în care vasele nu sunt uscate

■ S-a selectat un program fără funcția de uscare.
- Setarea pentru substanța de clătire este prea redusă.
■ Vasele sunt scoase prea repede.

Dacă apar pete de rugină pe vase

• Calitatea oțelului inoxidabil a vaselor este slabă.
• Grad ridicat de sare în apa de spălat.
• Capacul compartimentului de sare nu este bine închis.
• Ați vărsat prea multă sare pe lateral și în mașină în timp ce ați introdus sarea.
  ■ Rețeaua de alimentare cu energie electrică nu este bine împământată.

Uşa nu s-a deschis/închis bine

• Componenta din lemn nu a fost inserată bine pe uşă. (respectați greutate indicată în manualul de montaj).
• Brațul extensibil nu este reglat în mod corespunzător sau prezintă urme de deteriorare.

Adresați-vă unui service autorizat în cazul în care problema persistă după verificări sau în cazul defectiunilor descrise mai sus.

Informații practice și utile

1. Dacă mașina nu se află în funcțiune

■ Scoateți mașina din priză și opriți apa.
Lăsați ușa ușor întredeschisă pentru a preveni formarea mirosurilor neplăcute.
- Păstrați interiorul mașinii curat.

1. Eliminarea picăturilor de apă

2. Spălați vasele cu programul intensiv.
   ■ Scoateți recipientele de metal din mașină.

3. Nu adăugați detergent.

4. Dacă amplasați vasele în mod adecvat în mașină, veți folosi mașina în cel mai bun mod pentru economisirea energiei, îmbunătățirea performanței de spălare și uscare.

5. Curățați toate resturile mari de pe vase înainte de a le pune în mașina de spălat.

6. Puneti maşina în funcțiune după ce este complet plină.

7. Folosiți programul de pre-spălare doar dacă este necesar.

8. Respectați informațiile din program și valorile medii de consum in tabel la selectarea programului.

9. Deoarece mașina va atinge temperaturi ridicate acesta nu va fi montată lângă frigider.

10. În cazul în care aparatul se află într-un loc în care există riscul de îngheț scurgeți complet apa rămasă în mașină. Opriți robinetul, deconectați furtunul de alimentare cu apă de la robinet și permiteți scurgerea din interior a apei.
