MANUAL DE UTILIZARE GWH09KF-K3DNA5J GREE

Aparat de aer condiționat TIP SPLIT

Vă multumim că ați ales produsul nostru.

Pentru utilizare corespunzătoare, vă rugăm citiți și păstrați acest manual cu atenție.

Distribuitor în România: CLIMATICO LINE S.R.L.

Telefon: [phone] - Web: www.climatico.ro

GWH09KF-K3DNA5J

GWH09KF-K3DNB4J

GWH09KF-K3DNA6J

GWH09KF-K3DNB3J

GWH12KF-K3DNA6J

GWH12KF-K3DNA5J

GWH12KF-K3DNB4J

GWH12KF-K3DNB3J

GWH18KG-K3DNA5J

GWH18KG-K3DNB4J

GWH18KG-K3DNA6J

GWH18KG-K3DNB3J

GWH24KG-K3DNA6J

GWH24KG-K3DNB4J

GWH24KG-K3DNA5J

GWH24KG-K3DNB3J

GWH24KG-K3DNB1J

GWH18KG-K3DNB1J

GWH18KG-K3DNA8J

GWH18KG-K3DNB2J

GWH09KF-K3DNB1J

GWH12KF-K3DNB1J

GWH12KF-K3DNA8J

GWH09KF-K3DNA8J

GWH24KG-K3DNB2J

GWH24KG-K3DNA8J

GWH09KF-K3DNB2J

GWH12KF-K3DNB2J

GWH18KG-K3DNA9J

GWH24KG-K3DNA9J

GWH12KF-K3DNA9J

GWH09KF-K3DNA9J

Continut

Informări de utilizare

Precauții 4

Denumirile părților 5

Ghid de functionare a ecranului

Butoanele de pe telecomandă 6

Introducere pentru butoanele de pe telecomandă 7

Introducere în funcțiunile pentru combinațiile de butoane 12

Ghid de operare 12

Inlocuirea bateriilor din telecomandă 12

Functionarea de urgentă 13

Intreținere

Curățare și întreținere 13

Defecțiuni

Analiza defectiunilor 15

Informații despre instalare

Diagrama dimensiunilor de instalare 19

Uneltele pentru instalare 20

Selectarea locatiei de instalare 20

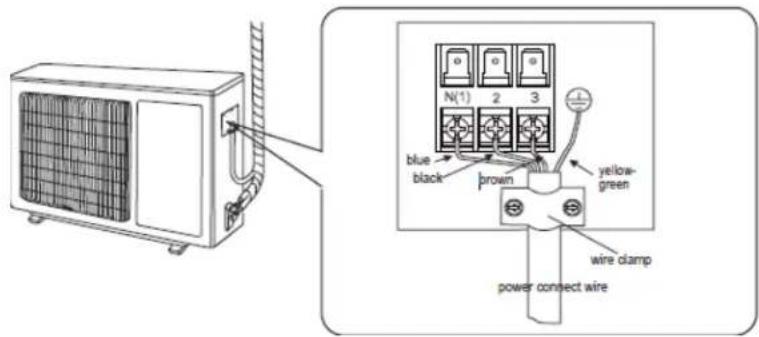

Cerințe pentru conexiunea electrică 21

Instalare

Instalarea unității interioare 22

Instalarea unității exterioare 26

Efectuarea vidarii 30

Detectarea scurgerilor 30

Verificare după instalare 31

Test functionare 31

Ataşament

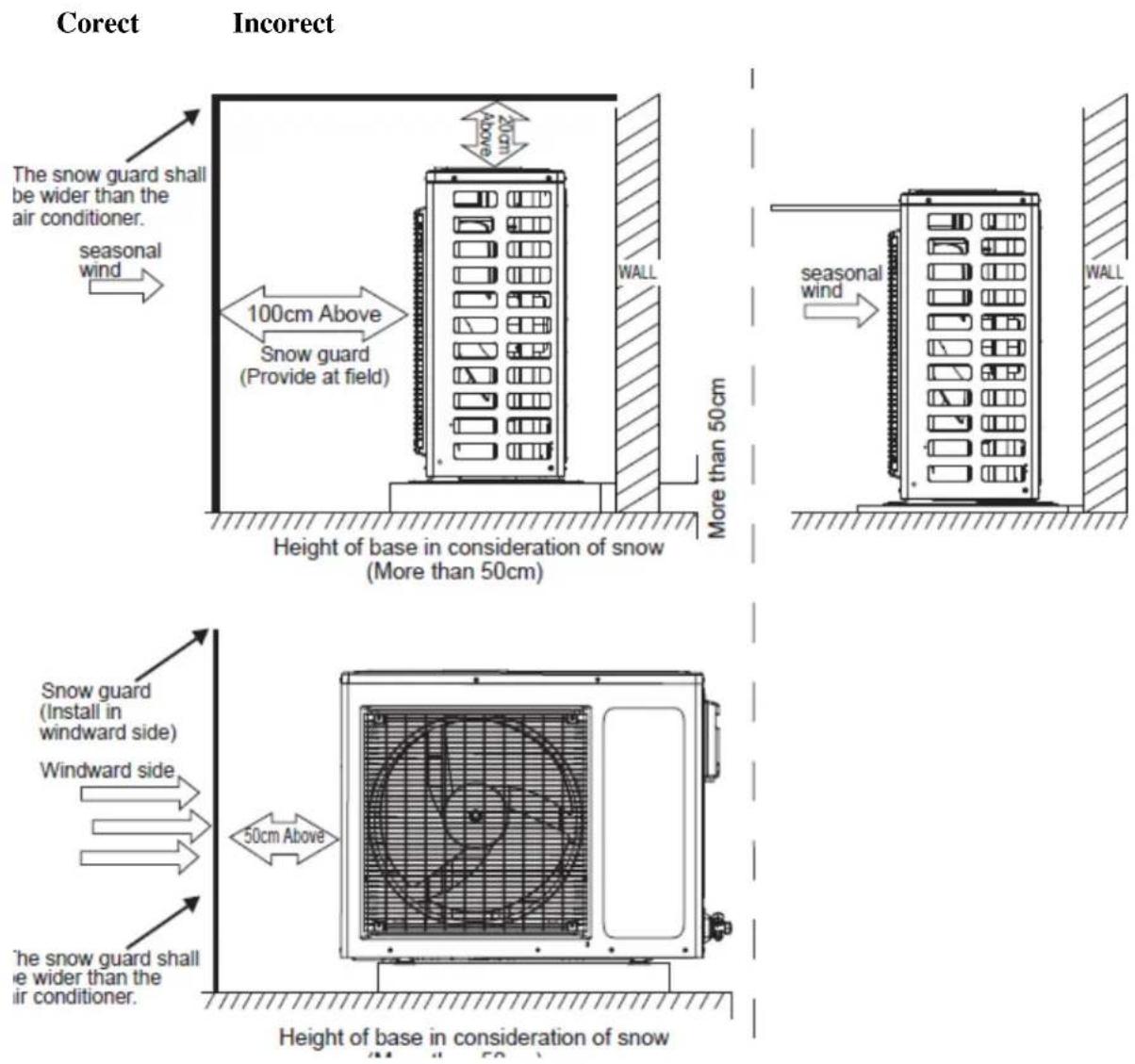

Instalarea protectiei pentru zăpadă (opțional) 32

Configurarea tevii de conexiune 33

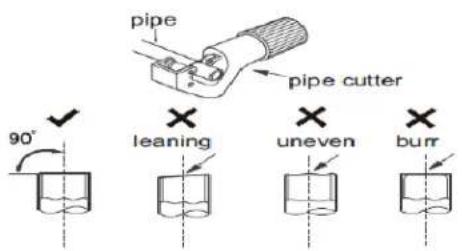

Metoda de extindere a tevii 34

Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau fără experiență și cunoștințe, dacă nu li s-a acordat supervizare sau instruire privind utilizarea aparatului de către o persoană responsabilă pentru siguranța lor.

Copiii ar trebui supravegheati pentru a nu se apropiia de aparat.

Acest semn indică faptul că acest produs nu ar trebui înlăturat cu alte deșeuri menajere, în UE. Pentru a preveni daunele asupra mediului sau sănătății umane, datorate înlăturării necontrolate a deșeurilor, reciclați responsabil pentru a promova reutilizarea sustenabilă a resurselor materiale. Pentru a returna dispozitivul utilizat, vă rugăm folosiți sistemele de returnare și colectare sau contactați comerciantul de unde ați cumpărat produsul. Ei pot prelua acest produs pentru reciclare.

R410A(R32/125: 50/50): 1975

Atentie

• Nu conectați aparatul de aer condiționat la o priză cu multiple utilizări. Altfel, poate declanșa incendiu.
• Deconectați alimentarea cu energie când curățați aparatul. Altfel, poate apărea electrocutarea.
• Nu pulverizați apă în unitatea interioară. Poate cauza electrocutarea sau defectarea.
• Nu vărsați apă pe telecomandă, altfel telecomanda se poate strica.
• Nu reparați aparatul singuri. Poate cauza electrocutare sau defectiune. Vă rugăm contactați comerciantul când trebuie să reparați aparatul de aer condiționat.
• Nu blocați evacuarea și admisia de aer. Poate cauza defectiunea.
• Dacă trebuie să reașezați aparatul în alt loc, doar personalul calificat poate realiza acest lucru. Altfel poate apărea vătămarea personală sau defectiunea.
• Nu apăsați sau puneți obiecte grele pe panoul de deasupra unității exterioare. Poate cauza defectiune sau vătămare personală.
• Nu băgați degetele sau obiecte în evacuarea și admisia de aer. Poate cauza vătămare personală sau defectiuni.
• Aparatul ar trebui împământat corespunzător. Impământarea necorespunzătoare poate cauza electrocutare.
• Instalați siguranta automata. Altfel pot apărea defectiuni.
• Instalarea și întreținerea trebuie realizate de personal calificat. Altfel poate cauza vătămare personală sau daune.

Intervalul de temperatură de funcționare

	Temp. interioară DB/WB ( ^0C )	Temp. exterioară DB/WB ( ^0C )
Valori maxime (Racire)	32/23	43/-
Valori maxime (Incalzire)	27/-	24/18

Intervalul de temperatura la care functioneaza (temperatura exterioara) aparatul in modul racire este 18 °C \~ 43 °C iar incalzire -10 °C \~ 43 °C.

Unitatea interioară

Admisia de aer

Filtrul

Indicator de încălzire

Buton auxiliar

Indicator temporar

(Notă: Acest afișaj nu este disponibil la unele modele)

Indicator dezumidificare

Indicator de pornire

Fereastră receptor

Telecomandă

(Continutul sau poziția afișării pot fi diferite de imaginile de mai sus, vă rugăm luați în calcul produsul real)

Unitatea exterioară

Produsul real poate fi diferite de imaginil de mai sus, vă rugăm luați în calcul produsul real.

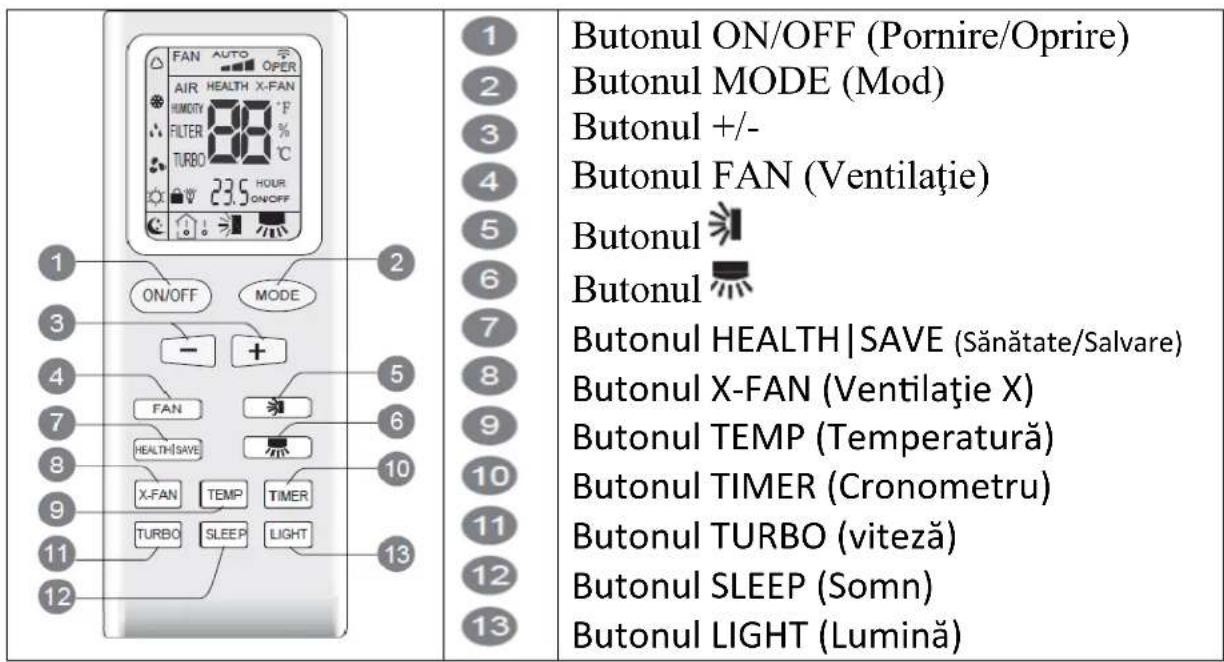

Butoanele de pe telecomandă

FAN AUTO OPER AIR HEALTH X-FAN HUMIDY F FILTER 88 °C TURBO 23.5 HOUR ON/OFF 1 ON/OFF MODE 2 3 - + 4 FAN 5 6 HEALTH SAVE 6 7 X-FAN TEMP TIMER 8 9 TURBO SLEEP LIGHT 10 11 12 13 1 Butonul ON/OFF (Pornire/Oprire) 2 Butonul MODE (Mod) 3 Butonul +/-- 4 Butonul FAN (Ventilație) 5 Butonul 6 Butonul 7 Butonul HEALTH | SAVE (Sănătate/Salvare) 8 Butonul X-FAN (Ventilație X) 9 Butonul TEMP (Temperatură) 10 Butonul TIMER (Cronometru) 11 Butonul TURBO (viteză) 12 Butonul SLEEP (Somn) 13 Butonul LIGHT (Lumină)

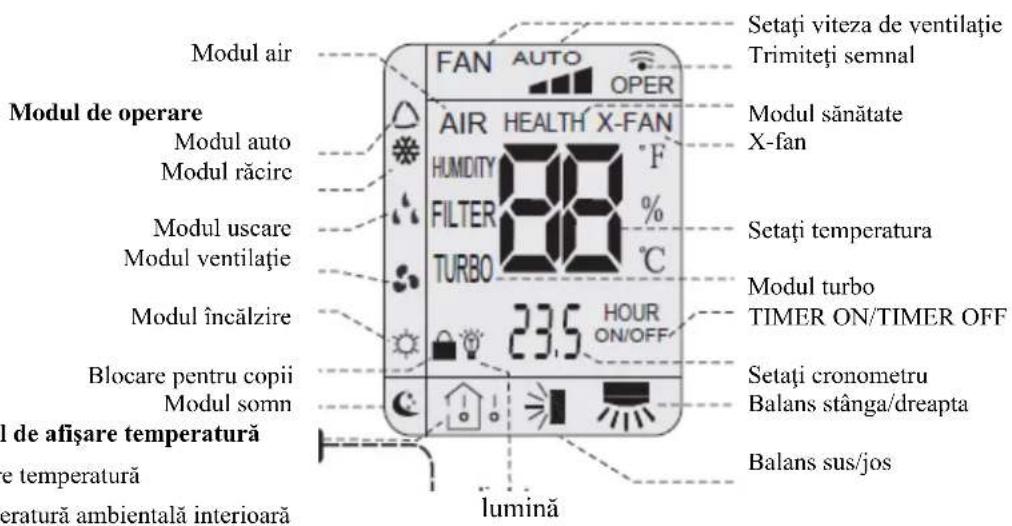

Introducere pentru iconițele de pe ecranul de afișare

Modul air Modul de operare Modul auto Modul răcire Modul uscare Modul ventilație Modul încălzire Blocare pentru copii Modul somn l de afișare temperatură e temperatură eratură ambientală interioară FAN AUTO OPER AIR HEALTH X-FAN HUMIDITY °F FILTER % TURBO °C 23.5 HOUR ON/OFF Setați viteza de ventilație Trimiteți semnal Modul sănătate X-fan Setați temperatura Modul turbo TIMER ON/TIMER OFF Setați cronometru Balans stânga/dreapta Balans sus/jos lumină

Introducere pentru butoanele de pe telecomandă

Notă:

- După pornire, aparatul de aer condiționat va emite un sunet, iar indicatorul de funcționare "山" este pornit (indicatorul rosu). Puteti folosi aparatul din telecomandă.

- La statusul ON, după fiecare apăsare a butonul de pe telecomandă, iconița de semnal "", de pe telecomandă va lumina o dată. Aparatul va emite un sunet, care indică faptul că semnalul a fost trimis la aparatul de aer conditionat.

- In statusul OFF, ecranul de afișare de pe telecomandă afișează setați temperatura. La statusul on, ecranul telecomenzii afișează iconița de pornire a funcționării corespunzătoare.

1. Butonul ON/OFF

Apăsarea acestui buton porneste si opreste aparatul de aer condiționat. După pornirea unității, indicatorul de funcționare "⏻" de pe unitatea interioară este ON (indicatorul verde). Culoarea poate fi diferită la diferite modele, iar unitatea interioară emite un semnal.

2. Butonul MODE

Apăsarea acestui buton poate selecta modul de operare dorit.

- După selectarea modului auto, aparatul va funcționa automat, conform temperaturii ambientale. Setarea temperaturii nu poate fi ajustată și nici afișată. Apăsarea butonului “FAN” poate ajusta viteza de ventilație. Apăsarea butonului “” și butonului “” poate ajusta unghiul de baleere.

- După selectarea modului dezimidificare, aparatul funcționează în modul uscare, la viteză scăzută. Indicatorul de dezumidificare "4" de pe unitatea interioară este ON. In modul uscare, viteza de ventilație nu poate fi ajustată, Apăsarea butonului "3" și butonului "5" poate ajusta unghiul de baleere.

- După selectarea modului ventilație, aparatul funcționează doar în modul ventilație toate indicatoarele de mod din unitatea interioară fiind OFF. Indicatorul de funcționare este ON. Apăsați butonul “FAN” pentru ajustarea vitezei. Apăsarea butonului “” și butonului “” poate ajusta unghiul de baleere.

- După selectarea modului încălzire, aparatul funcționează în modul încălzire. Indicatorul de încălzire "©" de pe unitatea interioară este ON. Puteți apăsa "+" sau "-" pentru a ajusta temperatura. Apăsați butonul "FAN" pentru ajustarea vitezei de ventilație. Apăsarea butonului "⇒" și butonului "■" poate ajusta unghiul de balcere. (unitatea doar pentru răcire nu poate primi semnal pentru modul încălzire).

Notă:

Pentru prevenirea recirculariiaerului rece din incapaeredupă pornirea modului încălzire,

ventilația interioară va sufla după o întârziere de 1-5 min. (timpul este decis de temperatura ambientală din interior). Timpul de setare al temperaturii de pe telecomandă: 16 ^0 C-30 ^0 C. Timpul de setare a vitezei de ventilație: auto, viteză redusă, viteză medie și viteză mare.

3. Butonul “+” sau “-”

• După fiecare apăsare a butonului “+” sau “-”, temperatura setată crește sau scade cu 1 ^0 C. Tineți apăsat butonul “+” sau “-”, 2s mai târziu, iar temperatura de pe telecomandă se va schimba rapid. După ce va ajunge la temperatura dorită, eliberati butonul. Indicatorul de temperatură de pe unitatea interioară se va modifica corespunzător (Temperatura nu poate fi ajustată în modul auto).
• In TIMER ON, TIMER OFF sau setările de ceas, puteți apăsa butonul “+” sau “-” pentru ajustarea timpului (Consultați butonul TIMER pentru detalii).

4. Butonul FAN

Apăsarea acestui buton poate seta viteza de ventilație circular, astfel: auto (AUTO), scăzut (▲), mediu , ridicat .

Notă:

• In viteza AUTO, motorul de ventilație al unitatii interioare va ajusta viteza de ventilație (ridicată, medie, scăzută) conform temperaturii ambientale.
• Viteza de ventilatie în modul dezumidificare este scăzută.

5. Butonul'

Apăsarea acestui buton poate selecta baleerea sus/jos. Unghiul de balansare poate fi selectat în secvență, astfel:

( fanta orizontală se oprește în poziția actuală)

Când apăsați "»" pe telecomandă, va porni balecerea automată. Fanta orizontală a aparatului va baleea sus/jos automat, la unghiul maxim.

Când selectați din telecomandă, apare balansarea poziției fixe. Fanta

orizontală a aparatului se va opri la poziția indicată de iconița de balecre.

6. Butonul "■"

Apăsarea acestui buton poate selecta baleerea stânga/dreapta. Unghiul de balere poate fi selectat circular în secvența de mai jos.

în poziția actuală)

(fantele orizontale se oprese

(unghiul de baleere este afişat dinamic)

• Când selectați "■" din telecomandă, începe baleerea automată. Fanta orizontală a aparatului se va balansa stânga/dreapta automat, la unghi maxim.
• Când selectați din telecomandă, apare balcerea poziției fixe. Fanta orizontală a aparatului se va opri la poziția indicată de iconița de baleere.
• Când selectați "■" apare balansarea circulară. Fanta orizontală a aparatului se va roti

(fantele orizontale se opresc în poziția actuală)

circular, conform unghiului arătat de iconiță.

7. Butonul HEALTH/SAVE

Funcțiunea HEALTH:

După apăsarea butonului HEALTH, telecomanda se va schimba progresiv, astfel: “HEALTH” → “AIR” → “AIR HEALTH” → “nicio afișare”

• Când selectați “HEALTH” din telecomandă, funcțiunea HEALTH va porni.
• Când selectați “AIR” din telecomandă, funcțiunea AIR va porni.
• Când selectați “AIR HEALTH”, funcțiunile AIR și HEALTH vor porni.
• Când nu există afișaj pe telecomandă, funcțiunile AIR și HEALTH vor fi închise.
• Functiunea AIR este aplicabilă pentru unele modele.

Funcțiunea SAVE:

In modul răcire, apăsați butonul SAVE, iar unitatea va opera în modul SAVE. Afisajul digital de pe telecomandă, afișează “SE”. Aparatul va funcționa la viteză auto. Temperatura setată nu poate fi ajustată. Apăsați butonul SAVE din nou pentru a ieși din modul SAVE. Aparatul se va întoarce la viteza setată originală și la temperatura setată.

Această funcțiune este aplicabilă la unele modele.

8. Butonul X-FAN

După apăsarea acestui buton în modul răcire sau uscare, telecomanda afișează caracterul “X-FAN”, iar funcția X-FAN pornește. Apăsarea acestui buton din nou, anulează funcția X-FAN. Caracterul “X-FAN” va dispărea.

Notă:

• După pornirea funcției X-FAN, la oprirea aparatului, ventilația interioară va continua să funcționeze pentru o perioadă la o viteză mică pentru a usca apa rămasă în unitatea interioară.
• Când unitatea funcționează în modul X-FAN, apăsarea butonul “X-FAN” poate opri funcția X-FAN. Ventilația interioară oprește funcționarea imediat.

9. Butonul TEMP

Apăsarea acestui buton arată temperatura interioară setată, temperatura interioară de ambient sau temperatura exterioară de ambient pe afișajul unității interioare. Temperature este setată progresiv de telecomandă, astfel:

• Când selectați "☐" pe telecomandă sau nicio afișare, indicatorul de temperatură din unitatea interioară va afișa temperatura setată.
• Când selectați "ă" pe telecomandă, indicatorul de temperatură din unitatea interioară va afișa temperatura ambietală interioară.
• Când selectați "☐" pe telecomandă, indicatorul de temperatură din unitatea interioară va afișa temperatura ambientală exteriorară.

Notă:

• Afisajul de temperatură ambientală exteriorară ar putea să nu fie selectabil la unele modele. Când unitatea interioară primește semnalul, va afișa temperatura interioară setată.
• Doar modelul al cărui unitate interioară are afisaj digital afișează.

10. Butonul TIMER

- La statusul ON apăsarea acestui buton o dată poate seta TIMER OFF. Caracterele HOUR și OFF vor lumina. Apăsarea butonului “+” sau “-” în 5s poate ajusta cronometrul din TIMER ON. După fiecare apăsare a butonului “+” sau “-”, timpul va crește sau scădea cu jumătate de oră. Când apăsați butonul “+” sau “-” 2s mai târziu, timpul se va schimba rapid până la ajunge la timpul dorit de dumneavoastră. După aceasta apăsați butonul

“TIMER” pentru a confirma. Caracterele HOUR și OFF nu vor mai lumina.

Anulați TIMER OFF: Apăsați butonul “TIMER” din nou în statusul TIMER OFF.

- In statusul OFF apăsați acest buton o dată pentru a seta TIMER ON. Vă rugăm consultați TIMER off pentru funcționare detaliată.

Anulați TIMER ON: Apăsați butonul “TIMER” din nou în statusul TIMER ON.

Notă:

- Segmentul de setare a timpului: 0.5-24 ore

- Intervalul de timp între două operațiuni nu poate depăși 5s. Altfel, telecomanda va ieși din setări automat.

11. Butonul TURBO

Când apăsați acest buton în modul răcire sau încălzire, aparatul va intra în modul de răcire sau încălzire rapid. Caracterul “TURBO” apare pe telecomandă. Apăsați acest buton din nou pentru a ieși din funcțiunea turbo, iar caracterul “TURBO” va dispărea de pe telecomandă.

12. Butonul SLEEP

Apăsați acest buton în modul răcire sau încălzire pentru a porni funcțiunea sleep. Iconița "C" va fi afișată pe telecomandă. Apăsați acest buton din nou pentru a opri funcțiunea sleep. Iconița "C" de pe telecomandă va fi afișată.

13. Butonul LIGHT

Apăsați acest buton pentru a opri lumina din afișajul unității interioare. Iconița "¶" de pe telecomandă va dispărea. Apăsați acest buton din nou pentru a porni lumina în afișajul unității interioare. Iconița "¶" de pe telecomandă va fi afișată.

Funcția blocare pentru copii

Apăsați butoanele “+” și “-” simultan, pentru a porni și opri funcțiunea blocare pentru copii. Când funcțiunca blocare pentru copii pornește, iconița “☐” va fi afișată pe telecomandă. Dacă iconița “☐” de pe telecomandă va lumina de trei ori, telecomanda nu va trimite nici un semnal.

Functia de comutare pentru afişarea temperaturii

După oprirea unității din telecomandă, apăsați butonul “-” și butonul “MODE” simultan pentru a trece între ^0 C și ^0 F.

Ghid de operare

1. După conectarea la alimentare, apăsați butonul "ON/OFF" de pe telecomandă pentru a porni aparatul de aer condiționat.
2. Apăsați butonul" pentru a selecta modul dorit: AUTO, COOL, DRY, FAN, HEAT.
3. Apăsați butonul “+” sau “-” pentru a seta temperatura dorită. (Temperatura nu poate fi ajustată în modul auto).
4. Apăsați butonul "FAN" pentru a seta viteza de ventilație dorită: auto, scăzută, medie și ridicată.
5. Apăsați butoanele "☐" și "☐" pentru a selecta unghiul de suflare al ventilațici.

Inlocuirea bateriilor din telecomandă

1 Apăsați în spatele telecomenzii punctul marcat cu , după cum arată figura, iar apoi scoateți capacul cutiei pentru baterii, în direcția săgeții.
2. Inlocuiti două baterii uscate 7# (AAA 1.5V) și asigurați că poziția polarității “+” și “-” este corectă.
3. Repozitionati capacul.

Signal sender- transmitător

Reinstall-reinstalare

Remove-îndepărtare

Cover of battery box- Capacul cutiei cu baterii

Battery - baterie

Notă:

- In timpul funcționării, poziționați transmitătorul telecomenzii la fereastra de primire a unității interioare.

- Distanța dintre transmitător și fereastra de primire ar trebui să fie de maxim 8m, fără vreun obstacol între ele.

- Semnalul poate fi obstrucționat ușor într-o cameră unde există o lampă florescentă sau telefon fără fir; telecomanda ar trebui să fie aproape de unitatea interioară în timpul functionării.

- Inlocuiti bateriile cu unele de acelasi model, când înlocuirea este necesară.

• Când nu folositi telecomanda pentru mult timp, scoateti bateriile.

• Dacă afisaiul telecomenzii este neclar sau nu afisează, înlocuiti bateriile.

Functionarea de urgentă

Dacă telecomanda este pierdută sau stricată, utilizati butonul auxiliar pentru a porni sau opri aparatul. Operațiunea, în detaliu este prezentată mai jos:

După cum arată fig. deschideți panoul, apăsați butonul auxiliar pentru a porni sau opri aparatul. Când apartul este pornit va funcționa în modul auto.

panel aux. button

Curățare și întreținere

Notă:

• Opriți aparatul și deconectați alimentarea înainte de curățarea aparatului, pentru a evita electrocutarea.
• Nu curătati aparatul cu apă pentru a evita electrocutarea.
• Nu folositi lichide volatile pentru a curăta aparatul.

Curătarea suprafeței unitații interioare

Când suprafața unității interioare este murdară, se recomandă folosirea unei cărpe uscate sau umedă pentru curățare.

Notă:

- Nu desfaceți panoul când îl curățați

Curțarea filtrului

1. Deschideți panoul

Trageți panoul până la un unghi asemenea figurii

- folositi un aspirator sau apă pentru a curăța filtrele - când filtrul este foarte murdar, folositi apă (sub 45°C) pentru curățare, iar apoi puneti într-un loc umbros și rece pentru uscare.

Scoateți filtrul precum în figură

4. Instalați filtrul

Instalați filtrul și apoi închideți panoul strâns.

Verificare înainte de sezonul de folosire

1. Verificați dacă admisia și evacuarea de aer sunt blocate.
2. Verificați dacă siguranta, priza și stecher-ul sunt în condiții bune.
3. Verificați dacă filtrul este curat.
4. Verificați dacă consola pentru unitatea exterioară este deteriorat sau oxidat. Dacă da, vă rugăm contactați comerciantul.
5. Verificați dacă teava de drenaj este deteriorată.

Verificare după senzonul de utilizare

1. Deconectați alimentarea.
2. Curățați filtrul și panoul unității interioare.
3. Verificați dacă brațul de montare pentru unitatea exterioară este deteriorat sau oxidat. Dacă da, vă rugăm contactați comerciantul.

Notificare pentru reciclare

1. Multe materiale de ambalare sunt materiale reciclabile. Vă rugăm înlăturați-le într-o unitate de reciclare potrivită.
2. Dacă doriți să înlăturați aparatul, contactați comerciantul local sau centrul de service pentru o metodă de înlăturare corectă.

Analizarea defectunilor

Vă rugăm verificați elementele de mai jos, înainte de a cere depanarea. Dacă defectiunea nu poate fi reparată, contactați comerciantul local sau personal calificat.

Fenomen	Elemente verificate	Soluție
Unitatea interioară nu primește semnal de la telecomandă sau telecomanda nu acționează.	Dacă este o interferență severă (cum ar fi electricitate statică, tensiune stabilă).	Scoateți din priză.Reintroduceți în priză după aproximativ 3 min., iar apoi porniți unitatea din nou.
	Dacă telecomanda este în segmentul de emitere a semnalului.	Segmentul de emitere a semnalului este 8m.
	Dacă sunt obstacole	Indepărtați obtstacolele
	Dacă telecomanda este îndreptată spre fereastra de recepție.	Selectați unghiul potrivit și îndreptați telecomanda la fereastra de recepție din unitatea interioară.
	Sensibilitatea telecomenzii este scăzută; afişare neclară sau deloc.	Verificați bateriile. Dacă acestea nu mai au energie, vă rugăm înlocuiti- le.
	Nici un afişaj când telecomanda funcționează.	Verificați dacă telecomanda pare stricată. Dacă da, înlocuiti-o.
	Lampă fluorescentă în cameră	- Duceți telecomanda aproape de unitatea interioară.- Inchideți lampa fluorescentă și apoi încercați din nou.
	Admisia și evacuarea acrului din unitatea interioară sunt blocate.	Eliminați obstacolele.
Nu iese aer din unitatea interioară	În modul încălzire, temperatura interioară ajunge la temperature setată.	După ce ajunge la temperatura setată, unitatea interioară nu mai suflă aer.
	Modul încălzire este pornit în acel moment.	Pentru a preveni suflarea de aer rece, unitatea interioară va porni după o întârziere de câteva minute, fenomen normal.
Aparatul de aer condiționat nu funcționează	Curent oprit.	Așteptați revenirea curentului.
	Cablul este scos din priză.	Reintroduceți cablul în priză.
	Intrerupătorul se strică sau siguranța este arsă.	Chemați personal autorizat pentru a înlocui întrerupătorul sau siguranța.
	Cablurile nu funcționează.	Chemați personal autorizat pentru înlocuire.
	Unitatea a repornit imediat după oprire.	Așteptați 3 minute și apoi porniți din nou unitatea.
	Setările de funcțiune ale telecomenzii sunt corecte.	Reporniți funcțiunea.
Unitatea interioară emite abur	Temperatura interioară și uniditatea sunt ridicate.	Deoarece aerul interior este răcit rapid. După o vreme, temperatura interioară și umiditatea vor scădea și aburii vor dispărea.
Temperatura setată nu poate fi ajustată	Unitatea funcționează în modul auto.	Temperatura nu poate fi ajustată în modul auto. Vă rugăm înlocuiti modul de operare, dacă trebuie să ajustați temperatura.
	Temperatura dorită depășește intervalul de temperatură setată.	Intervalul de temperatură setat: 16^ - 30^ .
Efectul răcirii (încălzirii) nu este eficient	Tensiunea este prea scăzută.	Așteptați până tensiunca revine la normal.
	Filtrul este murder.	Curățați filtrul.
	Temperatura setată este în segmentul potrivit.	Ajustați temperatura la segmentul potrivit.
	Ușa și fereastra sunt deschise.	Inchideți fereastra și ușa.
Sunt emise mirosuri	Există surse de miros, precum mobilierul sau țigările.	Eliminați sursa de miros Curățați filtrul.
Aparatul funcționează normal dintr-o dată	Există interferențe, precum tunete, echipamente fără fir etc.	Deconectați alimentarca, reconectați și porniți unitatea din nou.
Unitatea exterioară scoate vapori	Modul de încălzire este pornit	În dezghețare pe modul încălzire, poate genera vapori, un fenomen normal.
Zgomot de apă curgând	Aparatul este pornit sau oprit de puțin timp.	Zgomotul este sunetul răcitorului curgând în unitate, un fenomen normal.
Zgomot de ruptură	Aparatul este pornit sau oprit de puțin timp.	Acest sunet de frecare este cauzat de extinderea și/sau contracția panoului sau altor părți, datorită schimbării de temperatură.

Coduri de eroare

Când statutul aparatului este anormal, indicatorul de temperatură sau unitatea interioară va lumina pentru a afișa codul de eroare corespunzător. Vă rugăm consultați lista de mai jos pentru identificarea codului de eroare.

Codul erorii (Notă: această afișare nu este disponibilă la unele modele)

Afișarea interioară

ES COOL DRY HUNT RUN ON/OFF

Diagrama indicatorului de mai sus este doar de referință. Considerați produsul real pentru indicare și poziționare corectă.

Codurile de eroare din lista de mai jos sunt doar parte din codurile de eroare. Vă rugăm consultați lista de coduri de eroare din manualul de service, pentru mai multe informații.

Cod de eroare	Depanare
Indicatorul de căldură ON 10s OFF 5s	Reprezintă starea de dezghețare. Este un fenomen normal.
C5 (după energizare generatorul va scoate un sunet când telecomanda funcționează, dar unitatea nu funcționcază. Indicatorul este OFF): Defecțiunea conductorului de conexiune	Verificați dacă conductorul de conexiune se conectează corect. Dacă PCB trebuie înlocuit, luați vechiul PCB pentru un nou PCB.
F1 (indicatorul de răcire luminează 1 dată la 3s): defectiunea senzorului de temperatură ambientală interioară	Verificați dacă senzorul temperaturii interioare a camerei este conectat corespunzător.
F2 (Indicatorul de răcire luminează de 2 ori la fiecare 3s): defectiunea senzorului de temperatură al evaporatorului	Verificați dacă temperatura evaporatorului este conectată corespunzător.
H6 (Indicatorul de alimentare luminează de 11 ori la 3 secunde): Blocarea ventilației interioare	Verificați dacă capătul motorului interior este conectat corespunzător. Inlocuiți motorul de ventilație sau bordul interior, dacă este dezactivat.
E5 (indicatorul de alimentare luminează de 5 ori la fiecare 3s)	Contactați personal calificat pentru service.
E8 (indicatorul de alimentare luminează de 8 ori la fiecare 3s)	Contactați personal calificat pentru service.
U8 (indicatorul de alimentare luminează de 17 ori la fiecare 3s)	Contactați personal calificat pentru service.
Modul dezghet sau evacuare ulei	Este normal. Becul de indicare a modului căldură va pâlpâi 0.5s și lumina 10s.

Notă: Dacă există alte coduri de eroare, contactați personal calificat pentru service.

Atentie

• Când apar fenomenele de mai jos, opriți aparatul de aer condiționat și deconectați alimentarea imediat, apoi contactați personalul autorizat pentru service.
• Cablul de alimentare este supraîncălzit sau stricat.
• Apare un sunet anormal în timpul funcționării.
• Intrerupătorul se oprește frecvent.
• Aparatul emite un miros de ars.
• Unitatea interioară are scurgeri.
• Nu reparați sau repozitionați aparatul singuri.
• Dacă aparatul funcționează în condiții anormale, se poate strica, poate apărea electrocutarea sau incendiul.

Diagrama dimensiunilor de instalare

Unelte pentru instalare

1Nivela cu bula de acr	2 Surubelnită		3 Rotopercutor
4 Cap de găurit	5 Expandor pentru țeavă		6 Cheie franceză
7 Cheie simplă	8 Clește pentru țeavă		9 Detector scurgere
10 Pompă pentru vacuum	11 Metru de presiune		12 Metru universal
13 Cheie hexagonală		14 Bandă de măsurare

Notă: - Contactați agentul local pentru instalare. - Nu folosiți cablu de alimentare necorespunzător.

Selectarea locației de instalare

Cerințe de bazăInstalarea unității în următoarele locuri poate cauza defectiunii. Dacă nu puteți evita, consultați comerciantul local:1. Un loc cu sursă puternică de căldură, vapori, gaz inflamabil sau exploziv sau obiecte volatile împrăștiate în aer.2. Loc cu echipamente cu frecvență înaltă (ex. Mașină de sudare, echipament medical).3. Loc într-o zonă de coastă.4. Loc cu ulei sau aburi în aer.5. Loc cu gaz sulfuric.6. Alte locuri cu circumstanțe speciale.7. Aparatul nu va fi instalat în uscătorie.

Unitatea interioară1. Nu ar trebui să fie obstacole lângă admisia sau evacuarea de aer.2. Selectați o locație unde apa condensată poate fi înlăturată ușor, fără a afecta alți oameni.3. Selectați o locație care este convenabilă pentru instalarea unității exterioare și lângă o priză de alimentare.4. Selectați o locație unde nu pot ajunge copii.5. Locația ar trebui să se opună greutății unității interioare și să nu crească zgomotul și vibrațiile.6. Aparatul trebuie instalat la 2.5 m de podea.7. Nu instalați unitatea interioară chiar deasupra aparatelor electrice.8. Incercați să țineți departe de lampe cu fluorescență.

Unitatea exterioroară1. Selectați o locație unde zgomotul și aerul evacuate emise de unitatea exterioroară nu afectează vecinii.2. Locația ar trebui bine ventilată și uscată, iar unitatea exterioroară nu va fi expusă direct razelor solare sau vântului puternic.3. Locația trebuie să mențină greutatea unității exterioare.4. Asigurați-vă că instalarea urmează cererile de instalare din diagrama de dimensiuni.5. Selectați o locație unde nu pot ajunge copii și departe de animale sau plante. Dacă nu es posibil, adăugați un gard de protecție.

Precauții de siguranță

1. Trebuie urmate regulile de siguranță electrică la instalarea unității.
2. Conform regulilor de siguranță locale, folositi circuit de alimentare potrivit și siguranta automata.
3. Asigurați-vă că alimentarea se potrivește cu necesitățile aparatului. O alimentare instabilă sau cablare nepotrivită pot duce la defectiuni. Instalați cablurile de alimentare potrivite înainte de folosirea aparatului.
4. Conectați corespunzător conductorul sub curent, conductorul neutru și conductorul împământat al prizei.
5. Asigurați-vă că deconectați alimentarea înaintea oricărei acțiuni legate de electricitate și siguranță.
   6 Nu alimentați înainte de terminarea instalării.
6. Dacă cablul de alimentare este stricat, trebuie înlocuit de fabricant, agentul de service sau personal calificat, pentru a evita pericolele.
7. Temperatura circuitului refrigerant va fi ridicată, nu apropiati cablul de interconectare de tubul de cupru.
8. Aparatul va fi instalat conform regulamentelor naționale de cablare.
9. Instalarea trebuie realizată conform cerințelor de NEC și CEC, doar de personal autorizat.

Cerințe de împământare

1. Aparatul de aer condiționat este un aparat electric de primă clasă. Trebuie împământat corespunzător, cu echipamente de împământare specializate, de către personal calificat. Asigurați-vă că este mereu împământat eficient, altfel poate cauza electrocutare.
2. Cablul galben-verde al aparatului este cablul de împământare, care nu poate fi folosit în alte scopuri.
3. Rezistența de împământare ar trebui să corespundă cu regulile de siguranță electrică națională.
4. Aparatul trebuie poziționat astfel încât priza să fie accesibilă.
5. Ar trebui instalat în cablul fix un comutator de deconectare cu toții polii, având o separare de contact de cel puțin 3 mm în toți polii.
6. Inclusiv un întrerupător cu capacitate potrivită, consultați următorul tabel. Intrerupătorul ar trebui să aibă o curbură magnetică și o funcțiune de curbură de încălzire, care pot proteja de scurtcircuit și supraîncărcare. (Atenție: nu folosiți doar siguranța pentru protejarea circuitului).

Aparatul de aer condiționat	Capacitatea întrerupătorului
09K, 12 K	16A
18K, 24K	25A

Pasul unu: alegerea locației de instalare

Recomandați locația de instalare clientului și apoi confirmați cu clientul.

Pasul doi: instalați cadrul de montare pe perete

1. Instalați cadrul de montare pe perete; ajustați în poziție orizontală cu ajutorul nivelei cu bula de aer, iar apoi indicați găurile de fixare a şuruburilor, pe perete.
2. Găuriți pentru fixarea şuruburilor în perete, cu burghiu (specificul capului burghiului ar trebui să fie același cu diblurile din plastic) și apoi introduceți diblurile din plastic, în găuri.
3. Fixați cadrul de montare pe perete, pe perete cu şuruburi filetate (ST4.2X25TA), iar apoi verificați dacă cadrul este instalat corect, prin tragerea cadrului. Dacă diblurile sunt desfăcute, găuriți încă odata aproape.

Pasul trei: deschiderea găurii pentru conductă

1. Alegeți poziția găurii pentru conductă, conform direcției țevii de evacuare. Poziția găurii pentru țeavă ar trebui să fie puțin mai jos decât cadrul de montare pe perete, astfel:

1. Efectuati o gaură pentru țeavă cu diametrul de 55/700 în poziția selectată a țevii de evacuare. Pentru un drenaj corespunzător, înclinați gaura pentru țeavă în perete, în jos către partea exterioară cu o înclinare de 5-10 ^0 .

Notă:- Preveniti generarea prafului și luați măsuri de siguranță când perforate peretele.- Diblurile nu sunt furnizate, și ar trebui cumpărate de dumneavoastră

Interior Exterior

Pasul patru: teava de evacuare

1 Teava poate fi scoasă în direcția dreapta, dreapta spate, stânga sau stânga spate.

1. Când selectați scoaterea țevii de la dreapta sau stânga, vă rugăm găuriți la baza cutici.

Pasul cinci: conectați teava la unitatea interioară

1. Indreptați legătura țevii la manșonul corespunzător.
2. Strângeti piulița de legătură cu mâna.
3. Ajustați cuplul de torsiune, după următoarea schemă. Poziționați cheia normală la legătura țevii și plasați cheia franceză la piulița de legătură. Strângeți piulița cu cheia franceză.

1. Acoperiți teava interioară și legătura tevii de conectare cu teava de izolare, iar apoi acoperiți cu bandă.

Pasul șase: Instalați furtunul de drenaj

1. Conectați furtunul de drenaj la țeava de evacuare a unității interioare.
2. Legați legătura cu bandă.

Notă:

• adăugați teava de izolare în furtunul de drenaj interior pentru a preveni condensul.
• diblurile nu sunt furnizate.

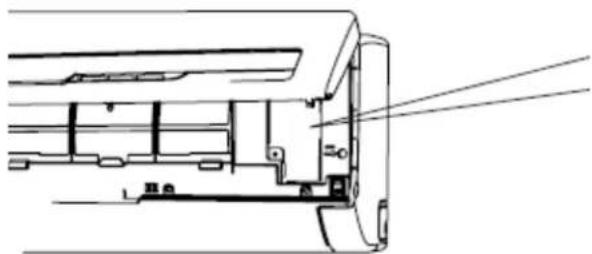

Pasul şapte: conectarea cablurilor unității interioare

1. Deschideți panoul, îndepărtați șurubul de pe învelișul cablului, iar apoi scoateți capacul.
2. Băgați cablul de alimentare prin gaura din spatele unității interioare, iar apoi scoateți-l prin partea din față.
3. Indepăratai brida cablului; conectați cablul de alimentare, la capatul de conexiune, conform culorii; strângeți șurubul și apoi fixați cablul de alimentare cu o bridă pentru cablu.

1. Puneti capacul cablului înapoi și strângeti şurubul.

2. Inchideți panoul.

Notă:

• Toate cablurile unității interioare și exterioare ar trebui conectate de personal calificat.
• Dacă lungimea cablului de alimentare este insuficientă, contactați furnizorul pentru unul nou. Evitați extinderea cablului singuri.
• Pentru aparatele prevazute cu stecher, priza ar trebui sa fie accesibilă după terminarea instalarii.
• Pentru aparatul fără priză, trebuie instalat o siguranta autonoma. Comutatorul de aer ar trebui să fie separat în toți polii, iar distanța separării de contact ar trebui să fie mai mare de 3 mm.

Pasul opt: teava de legătură

1. Legați teava de conexiune, cablul de alimentare și furtunul de drenaj cu o bandă.

1. Mențineți o anumită lungime a furtunului de alimentare și cablului de alimentare pentru instalare, când le legați. Când legați la un anumi grad, separați alimentarea interioară și apoi separați furtunul de drenaj.

1. Legați-le egal.
2. Teava de lichid și teava de gaz ar trebui legat separat la capăt.

Notă:

• Cablul de alimentare și cablul de control nu pot fi încrucişate sau înfășurate.
• Furtunul de drenaj ar trebui legat la capăt.

Pasul nouă: așezați unitatea interioară

1. Puncti tevile de legatură în teava de perete și apoi băgați-le prin gaura din perete.
2. Aşezati unitatea interioară în cadrul de montare pe perete.
3. Astupați gaupra dintre tevi și gaura din perete cu silicon.
4. Fixați teava de perete.
5. Verificați dacă unitatea interioară este instalată corect și aproape de perete.

- Nu îndoiti furtunul de drenaj prea mult, pentru a preveni blocarea.

Instalarea unității exterioare

1. Pasul unu: fixați suportul unității exterioare (selectați conform situației reale de instalare)

2. Selectați locația instalării conform structurii casei.

3. Fixați suportul unității exterioare pe locația selectată cu şuruburi de extindere.

Notă:

• luați suficiente măsuri de protecție când instalați unitatea exterioară.
• asigurați-vă că suportul poate susține cel puțin de patru ori greutatea unității.
• unitatea exterioară ar trebui instalată cel puțin 3cm deasupra podelei, pentru a instala legătura de drenaj.
• pentru o unitate cu capacitate de răcire de 2300W\~
  \~ 5000W, e nevoie de 6 şuruburi de expansiune; pentru unitatea cu capacitate de răcire de 6000W\~.
  \~ 8000W, e nevoie de 8 şuruburi de expansiune;

pentru unitatea cu capacitate de 10000W\~16000W, e nevoie de 10 şuruburi de expansiune.

Cel puțin 3 cm deasupra podelei

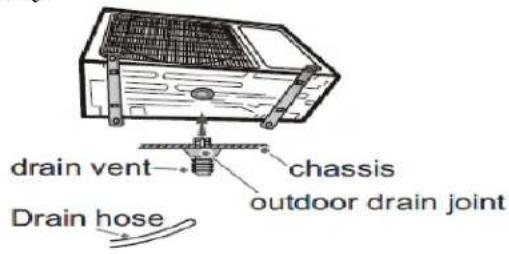

Pasul doi: instalați legătura de drenaj (doar pentru unități de încălzire și răcire)

1. Conectați legătura de drenaj exterioară în gaura din carcasă, după figura de mai jos.
2. Conectați furtunul de drenaj în supapa de drenaj.

Pasul trei: fixați unitatea exterioară.

1. Plasați unitatea exterioară pe suport.
2. Fixați găurile de jos ale unității exterioare cu bolțuri

Pasul patru: conectați tevile interioare și exterioare:

1. Indepărtați șurubul de pe maneta dreaptă 3. Strângeți piulița de legătură cu mâna. unității exterioare și apoi îndepărtați maneta.

1. Indepărtați capacul de înșurubare al valvei și îndreptați legătura țevii la manșonul țevii.

1. Strângeti piulița de legătură cu o cheie franceză, după tabelul de mai jos:

Diametru piuliță hex	Torsiune de strângere
Φ 6	15~20
Φ 9.52	30~40
Φ 12	40~55
Φ 16	60~65
Φ 19	70~75

Pasul cinci: conectați cablul electric exterior

1. Indepărtați brida cablului; conectați cablul de conectare și cablul de control al semnalului (doar pentru unitățile de răcire și încălzire), la capătul conexiunilor, conform culorilor; fixați cu şuruburi.

1. Fixați cablul de alimentare și cablul de control semnal cu o clemă de cablu (doar pentru unitățile de răcire și încălzire).

Notă:

• După strângerea şurubului, scoateți cablul de alimentare încet, pentru a verifica că este închis ferm.
• Nu tăiați niciodată cablul de alimentare pentru a lungi sau scurta distanța.

Pasul șase: netezirea țevilor

1. Tevile ar trebui plasate de-a lungul peretelui, îndoite rezonabil și ascunse, dacă e posibil. Semidiametrul min. al îndoiturii tevilor este de 10 cm.
2. Dacă unitatea exterioară este mai înaltă decât gaura peretelui, trebuie să setați o curbă în formă de U în țeavă, înainte ca țeava să intre în cameră, pentru a preveni intrarea ploii în cameră

- Inălțimea prin zid a furtunului de drenaj nu ar trebui să fie mai mare decât gaura de ieșire a tevii unității interioare.

- încinați furtunul de drenaj în jos. Furtunul de drenaj nu poate fi curbat, înălțat sau fluctuant etc.

- Evacuarea apei nu trebuie plasată în apă, pentru un drenaj corespunzător.

1. Indepărtați capacele valvelor de lichid și gaz și piulița canalului de încărcare a refrigerantului.

2. Conectați furtunul de încărcare a bateriei de manometre la canalul de încarcare a refrigerantului din valve de gaz, iar apoi conectați celălalt furtun de încărcare la pompa de vid.

3. Deschideți robinetul complet și operați pentru 10-15 min. pentru a verifica dacă presiunea bateriei de manometre rămâne la -0.1MPa.

4. Inchideți pompa de vid și mențineți acest statut pentru 1-2 min. pentru a verifica dacă presiunca piezometrului rămâne la -0.1MPa. Dacă presiunea scade, ar putea apărea scurgeri.

5. Indepărtați piezometrul, deschideți complet ventilul de aer al valvei de lichid și gaz, cu o cheie hexagonală.

6. Strângeti capetele şuruburilor valvelor şi canalului de încărcare a refrigerantului.

Detectarea scurgerilor

1. Cu detectorul de scurgere:

Verificați dacă există scurgeri, cu detectorul de scurgeri.

1. Cu apă și săpun:

Dacă nu aveți detector de scurgeri, folosiți apă cu săpun pentru detectarea scurgerilor. Aplicați apă cu săpun în poziția suspectă și mențineți pentru mai mult de 3 min. Dacă ies bule de aer din această poziție, există o scurgere.

- Verificați conform următoarelor cerințe, după terminarea instalării:

Elemente de verificat	Defecțiuni posibile
A fost unitatea instalată strâns	Unitatea poate avea scurgeri, vibrații sau emite zgomote.
Ați făcut testul de scurgere a refrigerantului	Poate duce la capacitate de răcire (încălzire) insuficientă
Este izolarea țevilor suficientă	Poate cauza condens și scurgeri de apă.
Este apa drenată corect	Poate cauza condens și scurgeri de apă.
Este tensiunea alimentării conformă cu tensiunea menționată pe tăbliță	Poate cauza defecțiune sau stricarea părților.
Sunt conexiunea electrică și țevile instalate corect	Poate cauza defecțiune sau stricarea părților.
Unitatea este împământată sigur	Poate cauza scurgeri electrice.
Cablul de alimentare urmărește specificațiile	Poate cauza defecțiune sau daune ale părților.
Există vrecun obstacol în admisia și evacuarca aerului	Poate cauza capacitate de răcire (încălzire) insuficientă.
Praful și alte elemente după instalare sunt îndepărtate	Poate cauza defecțiune sau daune ale părților.
Valva de gaz și valve de lichid a țevii de conectare sunt deschise complet	Poate cauza capacitate de răcire (încălzire) insuficientă.

Test functionare

1. Pregătirea funcționării de test

2. Clientul aprobă aparatul de aer condionat.

3. Specifică informațiile importante despre aparat clientului.

4. Metoda de functionare test

5. Alimentați, apăsați butonul ON/OFF de pe telecomandă pentru a porni operarea.

6. Apărați butonul MODE pentru a selecta AUTO, COOL, DRY, FAN și HEAT pentru a verifica dacă funcționarea este normală sau nu.
7. Dacă temperatura ambientală este mai scăzută de 16°C, aparatul poate începe răcirea.

In legătură cu zăpada în timpul instalării unităților exterioare

Notă: Este necesară echiparea cu protecție pentru zăpadă și o bază de fundație mai înalt pentru a preveni acoperirea admisiei și evacuării de aer cu zăpadă.

1. Lungimea standard a tevii de conectare
2. 5m, 7.5m, 8m.
3. Lungimea minimă a tevii de conectare este de 3m.
4. Lungimea maximă a țevii de conectare și diferența maximă de înălțime.

Capacitate de răcire	Lungimea maximă a țevii de conectare	Diferența maximă de înălțime	Capacitate de răcire	Lungimea maximă a țevii de conectare	Diferența maximă de înălțime
5000Btu/h (1465W)	15	5	24000Btu/h (7032W)	25	10
7000Btu/h (2051W)	15	5	28000Btu/h (8204W)	30	10
9000Btu/h (2637W)	15	5	36000Btu/h (10548W)	30	20
12000Btu/h (3516W)	20	10	42000Btu/h (12306W)	30	20
18000Btu/h (5274W)	25	10	48000Btu/h (14064W)	30	20

1. Uleiul refrigerant suplimentar și încărcarea cu refrigerant, necesare după lungirea țevii de conectare

2. După ce lungimea țevii de conectare este extinsă cu 10m la baza lungimii standard, ar trebui să adăugați 5ml de ulci refrigerant pentru fiecare 5m suplimentari de țeavă de conectare.

3. Metoda de calcul pentru valoarea de încărcare cu refrigerant suplimentar (în baza țevii de lichid):

Valoarea de încărcare suplimentară cu refrigerant = lungimea extinsă a țevii de lichid x valoarea de încărcare a refrigerantului suplimentar pe metru

- Când lungimea țevii de conectare este peste 5m, adăugați refrigerant conform lungimii extinse a țevii de lichid. Valoarea de încărcare suplimentară cu refrigerant pe metru este diferită, conform diametrului țevii de lichid. Consultați următorul tabel.

Valoarea de încărcare suplimentară cu refrigerant pentru R22, R407C, R410A și R134a

Diametrul tevii de conectare		Supapa unității exterioare
Teava de lichid (mm)	Teava de gaz (mm)	Doar răcire (g/m)	Răcire și încălzire (g/m)
Φ6	Φ9.52 sau Φ12	15	20
Φ6 sau Φ9.52	Φ16 sau Φ19	15	50
Φ12	Φ19 sau Φ22.2	30	120
Φ16	Φ25.4 sau Φ31.8	60	120
Φ19	-	250	250
Φ22.2	-	350	350

Notă:

Extinderea necorespunzătoare a țevii este cauza principală a scurgerii refrigerantului. Vă rugăm extindeți țeava conform următorilor pași:

A. Tăiați teava

• Confirmați lungimea tevii conform distanței unității interioare și unității exterioare
• Tăiați teava necesară cu clește pentru teavă.

pipe pipe cutter 90° × leaning × uneven × burr

B. Indepărtati bavurele

- Indepârtați bavurele cu un șeping și împiedicați bavurele să intre în țeavă.

C: Plasați o țeavă de izolare potrivită.

D. Puneti piulița de legătură

- Scoateți piulița de legătură din țeava de conectare interioară și valve exterioară; puneți piulița de legătură pe țeavă.

- Extindeți portul cu un extinsor

- “A” este diferit, conform diametrului, vă rugăm consultați tabelul de mai jos:

Diametru exterior (mm)	A (mm)
	Max	Min
Φ6 - 6.35(1/4")	1.3	0.7
Φ9.52(3/8")	1.6	1.0
Φ12-12.7(1/2")	1.8	1.0
Φ15.8-16(5/8")	2.4	2.2

F. Inspectie

- Verificați calitatea portului de extensie. Dacă există orice neajuns, extindeți portul din nou, conform pașilor de mai sus.
