MANUAL DE UTILIZARE SV645 Sven
■ Baterie nereîncărcabilă plumb-acid de tip AGM
■ Plăci de plumb-calciu de înaltă calitate
■ Structura separatorilor din fibră de sticlă asigură echilibrarea temperaturilor neomogene ale electrolitului
În plus, separatorii fixează materialul activ, împiedicând împrăștierea acestuia
■ Calitate înaltă de izolare a plăcilor
■ Sistem sigur al supapelor pentru controlul presiunii interioare
■ Curent scăzut de auto-descărcare
■ Constructie ermetică
■ Termen lung de utilizare atât în regim de tampon, cît și în regim ciclic
■ Calitatea produsului este garantată de controlul procesului de producție în conformitate cu standard ele stabilite
SPECIFICATII
| Tensiunea nominală | 6 V |
| Capacitate nominală | 4,5 A·oră la descărcarea de 20 de ore până la 1,75 V pentru element |
| Greutate | 0,77 kg |
| Numărul de elem. în baterie | 3 |
| Rezistență internă | 21 mOhm (acumulator încărcat complet) la 25 °C |
| Auto-descărcare a capacității inițiale | În mediu 3 % pe lună la 25 °C |
| Diapazonul temperaturilor de funcționare | Descărcare: -20 °C ~ 50 °CÎncărcare: -15 °C ~ 40 °CPăstrare: -20 °C ~ 40 °C |
| Curentul max. de descărcare | 67 A (5 sec) |
| Capacitatea în dependență de temperatură | 40 °C 10225 °C 1000 °C 85-15 °C 65 |
| Materialul carcasei | Plastic polimerizabil ABS |
UTILIZARE
Sursă universală de alimentare continuă
Semnalizare luminoasă
Semnalizare de accident şi de protectie
Sursă de curent continuu
Sisteme de control automat
STANDARDE FUNCTIONABILE
IEC61056-1/2
JIS%C8702-2003
GB/T19639.1-2005
%
%
REGIMUL DE ÎNCĂRCARE
| Regimul | Tensiunea de încărcare (V/element) | Curentul max. de încărcare | ||
| Temperatura | Valoare nominală | Limite admisibile | ||
| Regimciclic | 25 °C | 2,425 | 2,40~2,45 | 0,3C |
| Regimultampon | 25 °C | 2,275 | 2,25~2,30 | |
REGIMUL DE DESCĂRCARE
| Tensiune finală la descărcare (V/element) | 1,75 1,70 | 1,60 | |
| Curentul de descărcare (A) | 0,2C>(A) 0,2C<(A)<1C (A)>1C | ||
DIMENSIUNI
Lungime 70 ± 1,5
Lățime
47 ± 1,5
Înălțime
100 ± 1,5
Înălțime totală
104 ± 2,0
Unitate de măsură: mm
Tipul clamelor
Clama F1

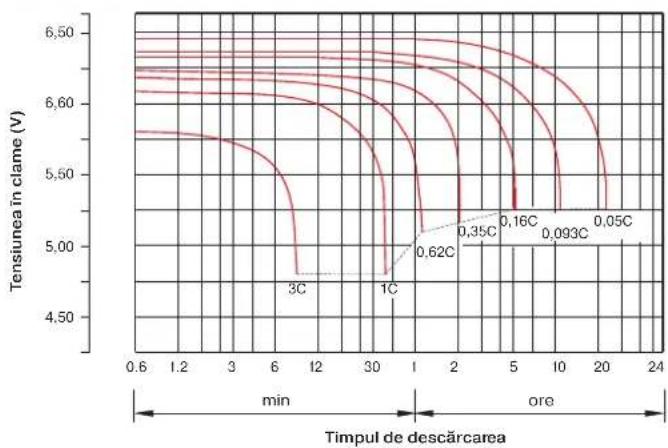

Specificațiile descărcării (la 25°C)
line

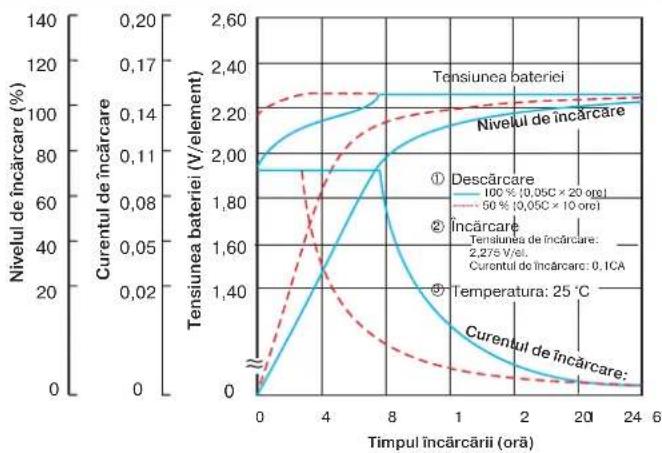

| Time (min) | Tensiunea in clame (V) | | ---------- | ---------------------- | | 6 | 4.8 | | 12 | 4.8 | | 30 | 4.8 | | 5 | 5.0 | | 10 | 5.2 | | 20 | 5.6 | | 24 | 6.0 |Specificatiile încărcării bateriei (modul de tampon)
line

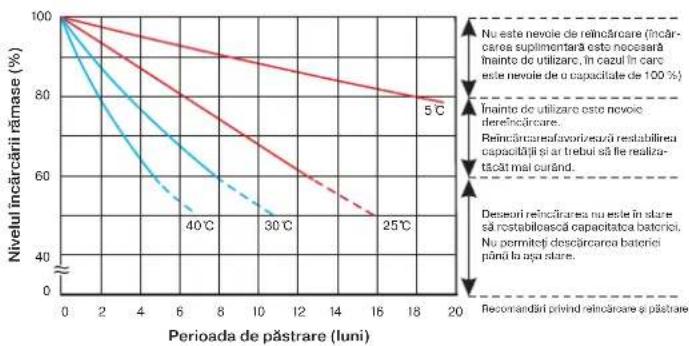

| Timpul încărcării (oră) | Nivelul de încărcare (%) | Tensiunea bateriei (V/element) | | ---------------------- | ------------------------ | ----------------------------- | | 0 | 0 | 0 | | 4 | 0.14 | 1.4 | | 8 | 0.20 | 2.2 | | 16 | 0.24 | 2.2 | | 24 | 0.24 | 2.2 |Specificatiile auto-descărcării bateriei
line

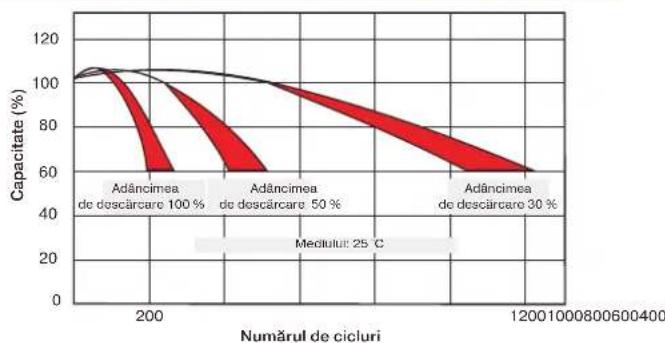

| Periodada de păstrare (luni) | Nivelul încărcării rămase (%) | |---|---| | 0 | 100 | | 2 | ~98 | | 4 | ~95 | | 6 | ~90 | | 8 | ~85 | | 10 | ~80 | | 12 | ~75 | | 14 | ~70 | | 16 | ~65 | | 18 | ~60 | | 20 | ~55 | Legend: - Nu este nevoie de încărcăre (încăr- cares suplimentară este necessar înainto de utilizare, în cazul în carc este nevoie de a capacitale de 100 %) - Inainto de utilizare este nevoie dere încărcare. - Reincărcarea favorizesuă restabilirea capacității și ar trebui să fie realizatacât mal curând. - Deserii reincărcarea nu este în stare să rostabiloască capacitatea batorici. Nu permiteți desărcarea baterici până la așa stare. Reconiandari privind încărcare și păstrareTimpul de functionare a bateriei în regim ciclic
line
| Numărul de cicluri | Capacitate (%) | | ------------------ | -------------- | | 200 | 100 | | 1200 | 60 |Tabelul descărcării bateriei cu curent continuu (CC, A) și putere continuă (PC, W) la 25 °C
| Tensiune finală (V/el.) | Timpul Regimul | 5 min. | 10 min. | 15 min. | 30 min. | 1 oră | 2 ore | 3 ore | 4 ore | 5 ore | 8 ore | 10 ore | 20 ore |
| 1,60 | CC (A) | 16,20 10,62 7,88 5,18 2,70 1,58 1,16 0,93 0,79 0,52 0,43 0,23 | |||||||||||
| PC (W) | 95,53 60,00 45,38 27,47 15,56 9,11 6,70 5,38 4,57 3,01 2,47 1,35 | ||||||||||||
| 1,70 | CC (A) | 14,85 10,16 7,24 4,91 2,53 1,51 1,13 0,90 0,77 0,51 0,42 0,23 | |||||||||||
| PC (W) | 89,91 56,81 42,66 27,28 14,63 8,75 6,52 5,21 4,48 2,96 2,42 1,31 | ||||||||||||
| 1,75 | CC (A) | 13,52 9,50 6,75 4,76 2,45 1,48 1,11 0,86 0,77 0,51 0,41 0,23 | |||||||||||
| PC (W) | 86,81 55,13 40,78 27,00 14,19 8,58 6,40 4,95 4,45 2,93 2,40 1,30 | ||||||||||||
| 1,80 | CC (A) | 12,99 9,08 6,30 4,63 2,37 1,44 1,09 0,84 0,73 0,49 0,40 0,22 | |||||||||||
| PC (W) | 76,12 53,44 39,28 26,91 13,78 8,40 6,33 4,89 4,26 2,81 2,34 1,28 | ||||||||||||
| 1,85 | CC (A) | 12,02 8,55 5,85 4,50 2,29 1,41 1,03 0,82 0,70 0,48 0,39 0,21 | |||||||||||
| PC (W) | 73,59 51,66 37,41 26,72 13,59 8,34 6,14 4,88 4,16 2,72 2,30 1,27 | ||||||||||||
Notă: datele mentionate mai sus sunt valori medii și pot fi obținute în decursul a 3 cicluri de încărcare/descărcare.
