MANUAL DE UTILIZARE DD356 Serioux

. GPS-ul este un system de navigatie

. Nu este recomandat pentru : masurarea precisa a directiei, distantei, locatiei sau topografiei

. Se recomanda respectarea indicatoarelor de circulatie si a reglementarilor intalnite pe sosea

. Semnalul GPS nu poate trece prin material solide(exceptie geamul)

. In tunele sau in cladiri pozitia GPS nu este valabila

. Trebuie minim 4 semnale satelit GPS pentru determinarea pozitiei

. Semnalul GPS poate fi afectat de vremea nefavorabila, obstacole dense (cladiri inalte)

. Alte dispositive wireless din autoturism pot interfera cu semnalul satelit si pot cauza instabilitatea acestuia

• In cazul in care ecranul GPS-ului este blocat, actionati butonul bateriei in pozitia OFF, daca acesta nu raspunde apasati butonul RESET
  . La parasirea autovehiculului nu lasati GPS-ul expus la luminii solare
  . Supraincalzirea bateriei poate cauza o functionare defectuoasa
  . Pentru siguranta dumneavoastra nu operati dispozitivul in timpul conducerii autovehiculului
  . Nu montati GPS-ul in pozitii in care ar putea bloca vizibilitatea soferului

1.1 Intelegerea caracteristicilor hardware

NOTA: In functie de modelul cumparat, culoarea GPS-ului este exact la fel ca in imaginea de mai jos.

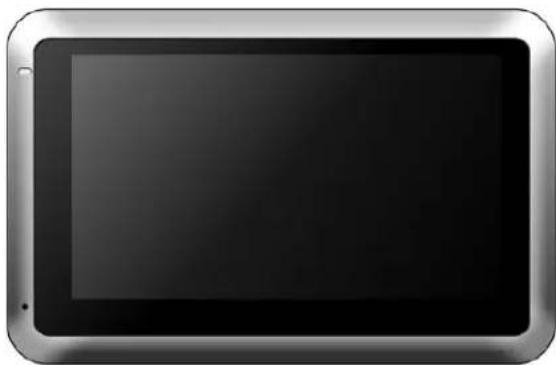

Componente fata

1 Ecran tactil Arata meniurile si informatiile GPS-ului. Apasati pe ecran cu varful degetului pentru a selecta comenzile.

2 Indicator incarcare Indicatorul se va schimba in verde cand bacteria este incarcata.

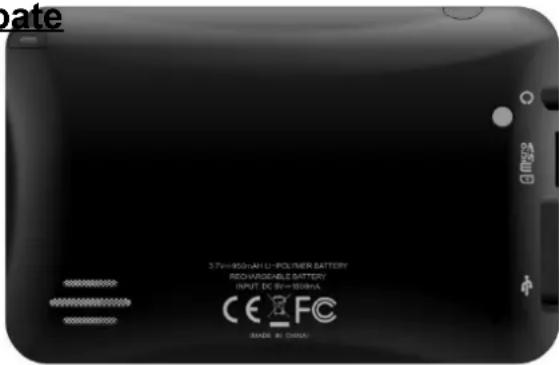

Componente din spate

1 Boxa Difuzare audio
2 Fereastra lumina fundal

3 Buton reset

Restartare sistem

4 Creion ecran tactil

Componente partea superioara

1 Comutator ON/OFF Pentru a porni sau opri GPS-ul.

Componente laterale

1 Slot microSD Accepta carduri microSD pentru a avea fisierele favorite la indemana.
2 Conector mini-USB Conectare cablu mini-USB
3 Conector casti (OPTIONAL) Conectare casti stereo

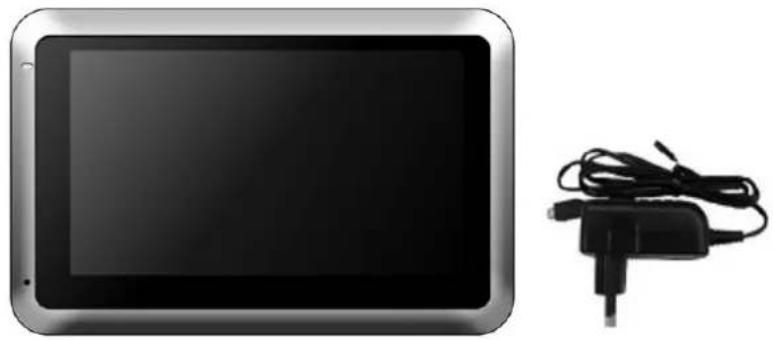

1.2 Conectare la sursa de energie si incarcarea bateriei (optional)

1. Glisati capacul si conectati adaptorul AC.
2. Conectati cablul adaptor in partea inferioara a aparatului.
3. Introduceti cablul in priza.

Indicatorul de incarcare este rosu cand incarcarea este in progress, nu deconectati GPS-ul pana cand bateria este complet incarcata.

NOTA:

. Nu porniti GPS-ul imediat ce l-ati conectat la prize, asteptati cel putin 1 minut.

. GPS-ul poate fi incarcat cand este conectat la portul USB al unui PC.

1.3 Folosirea GPS-ului in vehicul

In cutie se afla suportul si incarcatorul de masina.

ATENTIE:

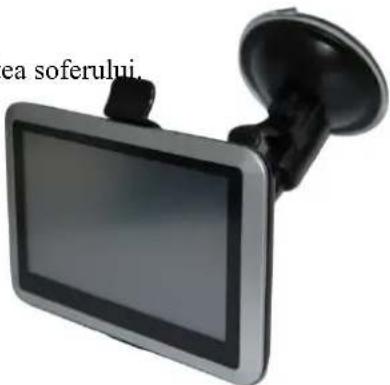

Selectati o locatie protrivita pentru support pentru a nu obtura vizibilitatea soferului.

Verificati daca antenna GPS-ului este pozitionate spre cer.

GPS-ul are nevoie de cateva minute pentru a gasi locatia unde va aflati

1.4 Conectarea incarcatorului de masina

Incarcatorul de masina ii ofera energie GPS-ului cand il folosesti in masina.

CAUTION: Pentru a preveni valurile de current, conectati GPS-ul dupa pornirea motorului.

1. Conectati cablul la GPSConnect
2. Conectati cablul la the bricheta masinii pentru a avea energie si pentru a incarca GPS-ul.

1.5 Conectarea incarcatorului de masina

Incarcatorul de masina ii ofera energie GPS-ului cand il folosesti in masina.

CAUTION: Pentru a preveni valurile de current, conectati GPS-ul dupa pornirea motorului.

1. Conectati cablul la GPSConnect
2. Conectati cablul la the bricheta masinii pentru a avea energie si pentru a incarca GPS-ul.

2.1 Prima pornire

1. apasati butonul ON/OFFpentru cateva secunde

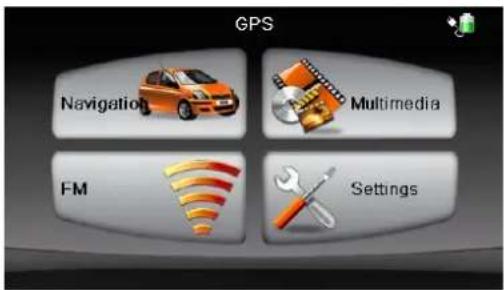

1. Pe ecran apare meniul principal.

1. Apasati lung butonul ON/OFF si pe ecran apare:

Apasati

pentru a inchide.

1. Sau apasati

pentru a intra in standby.

2.3 Operarea GPS-ului

Pentru a interactiona cu GPS-ul, folositi varful degetului, poti efectua urmatoarele actiuni:

. Atingere

Atingeti ecranul cu degetul pentru a deschide articole sau optiuni.

. Mutare

Tineti apasat degetul pe ecran si mutate sus/jos/stanga/dreapta sau diagonal.

. Atingere si mutare

Atingeti si tineti apasat pe ecran pana cand o actiune se incheie sau apare un rezultat pe ecran.

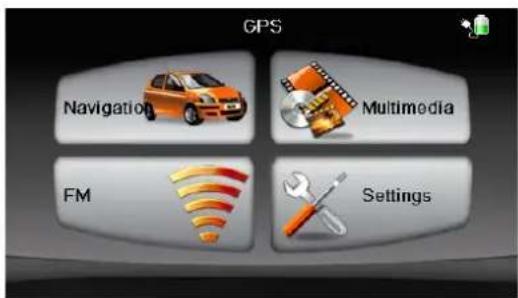

2.4 Meniul principal

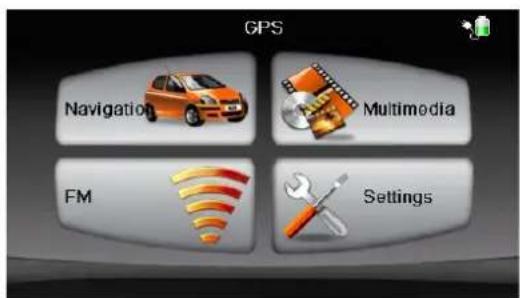

Cand pornesti GPS-ul apare meniul principal, acesta va ofera acces la mai multe functii.

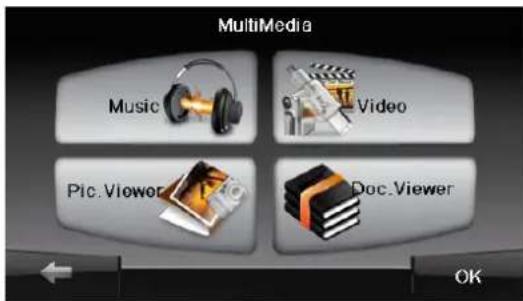

Dupa ce apasati butonul Multimedia, apare submeniul :

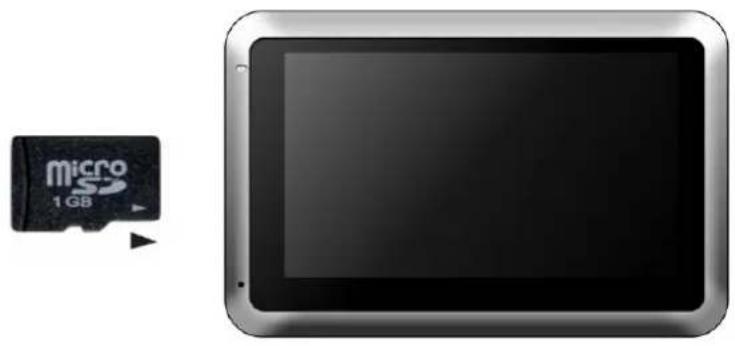

GPS-ul are un slot pentru card microSD

Pentru a retrage cardul asigurati-va ca nu este deschisa niciun fisier de pe card, apoi apsati cardul pentru a iesi din slot.

. Asigurat-va ca nu este niciun obiect intrat in slotul microSD.

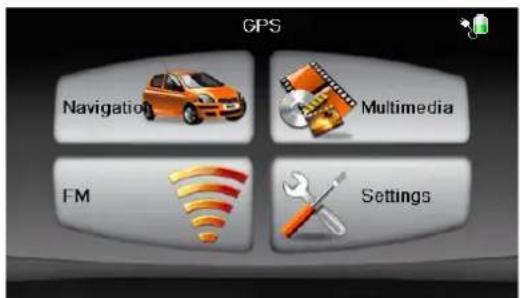

Pentru a intra in meniul de setari, apsati butonul Settings.

3.1 Folosirea setarilor

Apare meniul ca in imaginea de mai sus. Dupa ce ati setat setari ca luminozitate ecran, volum, data sit imp, acestea raman salvate.

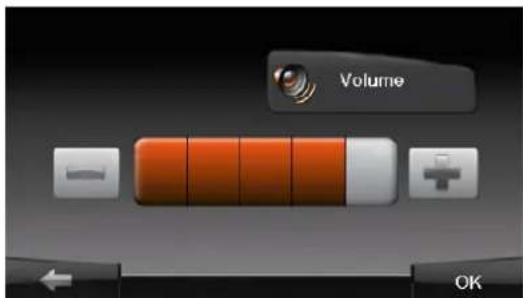

3.2 Volum

1. Apasati

pentru a regal volumul GPS-ului ca in imaginea de mai jos.

pentru a ajusta volumul.

1. Apasati butonul

pentru a reveni la meniul anterior.

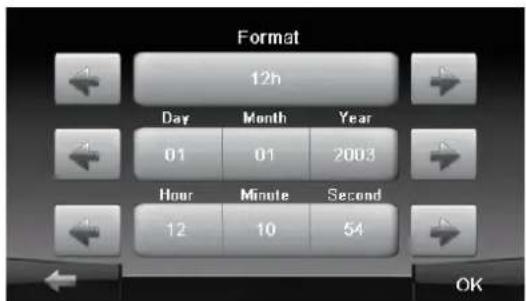

3.3 Date/Time

1. Apasati butonul

pentru a intra in meniul de data/ora.

1. Apasati butoanele

si

pentru a modifica data/ora.

1. Apasati butonul

pentru a salva modificarile si a reveni la meniul anterior.

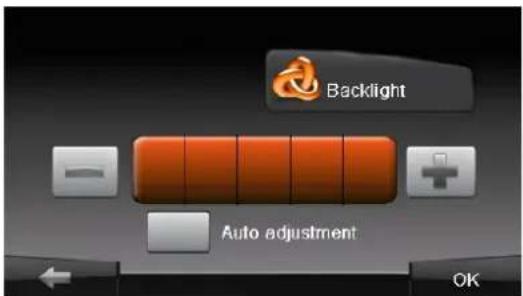

3.4 Backlight

1. Apasati butonul

pentru a seta luminozitate ecranului.

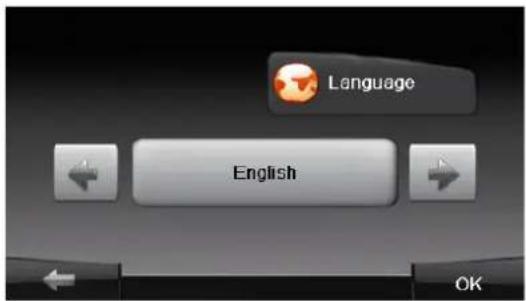

1. Apasati butoanele

pentru a seta limba de operare.

pentru a selecta limba.

1. Dupa ce ati setat limba apasati butonul

pentru a salva si reveni la meniul anterior.

3.6 Calibrare

Puteti calibra ecranul tactil daca nu raspunde précis la apasare.

1. Apasati butonul "calibrate"

1. Tineti apasat degetul in central crucii de pe ecran, aceasta isi modifica pozitia si trebuie urmata.

2. Crucea apare in 5 pozitii (stanga sus, stanga jos, dreapta jos, dreapta sus, centru).

3.7 Despre

1. Apasati butonul

pentru informatii suplimentare

1. Apasati butonul

OK

pentru a reveni la meniul anterior.

3.8 Cale NAVI

1. Apasati butonul

NAVI Path

din meniul "About".

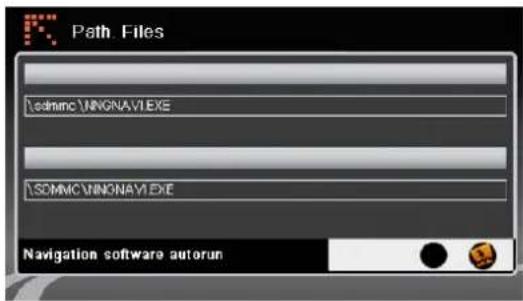

1. Apasati pe un dosar pentru a gasi locatia aplicatiei de navigare, gen fisiere *.exe .

Apasand acest fisier *.exe, meniu apare ca in imagine :

1. Apasati butonul pentru confirmare.

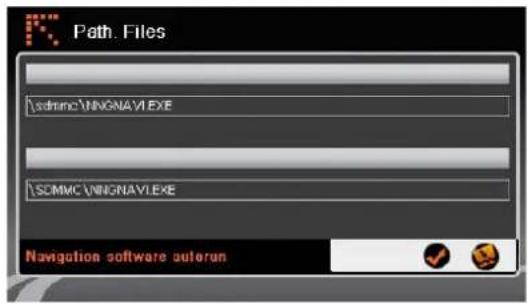

2. Daca doriti sa porniti harta direct dupa restartul GPS-ului, apasati :

1. Apasati butonul pentru a reveni la meniul anterior.

3.9 USB Setting

Conectati GPS-ul la USB-ul calculatorului.

USB Setting

1. Apasati butonul din meniul "Function" si pe ecran apare meniul urmator :

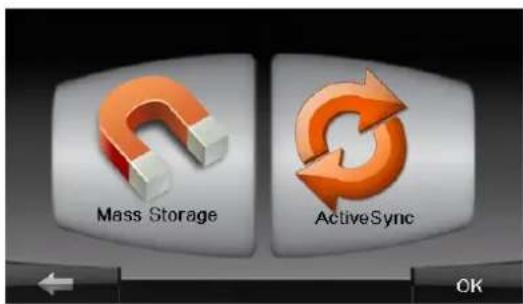

Apar 2 optiuni : Stocare & Sincronizare.

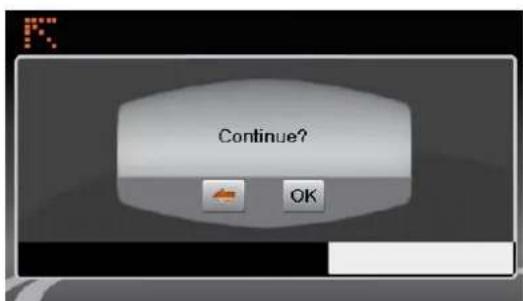

Cand selectati stocare pare pe ecran urmatorul meniu, apasati "OK" pentru a salva setarile.

Pe ecran apare urmatorul meniu, GPS poate fi folosit ca dispozitiv de stocare.

Deconectati GPS-ul de la calculator si conecati-l din nou, apoi selectati "Active Sync".

Pe calculator apar meniurile ca mai jos :

Acum GPS-ul este sincronizat cu calculatorul.

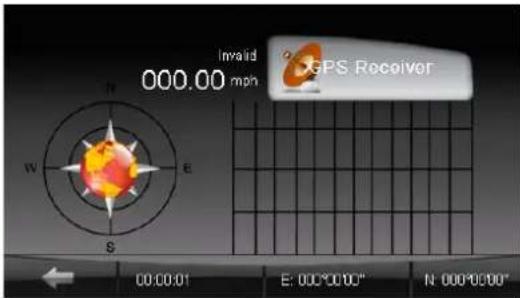

1. Apasati "GPS Receiver" din Setari.

2. Apare pe ecran meniul ca in imagine.

Va este oferita pozitia dumneavoastra in grade

5.1 Introducere

GPS-ul dumneavoastra se schimba astfel intr-un player audio.

Caracteristici:

. Redare fisiere audio
. Butoane pentru play, pauza, stop, melodia urmatoare/anterioara
. 17 egalizatoare audio
. Redarea include redarea unei melodii, repetare, repetare o data,
redare simpla, secventa normal si aleatoare
. Suport lista de redare (playlist)

1. Apasati butonul Multimedia din meniul principal.

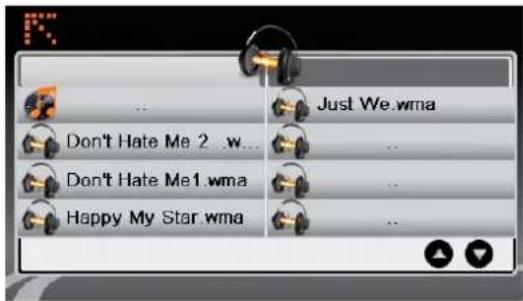

1. Apasati butonul "Music" pentru a intra in meniul cu lista melodiilor.

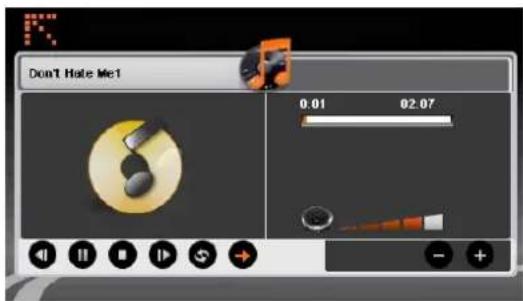

3.Dupa ce selectati o melodie apare playerul audio pe ecran .

5.2 Pregatirea fisierelor audio pentru GPS

1. Folositi "Active Sync" pentru a copia fisierele audio in cardul microSD.
2. Inainte inserati cardul in GPS.

5.3 Controlul fisierelor audio si a playerului

Puteti controla playerul prin intermediul butoanelor.

Detalii :

play redare melodie curenta

Pauza pauza pentru melodia curenta

Anterior/urmator readare melodie anterioara/urmatoare

Aleator redare aleator

Reluare repetare melodie

Stop oprire melodie in curs

Volum mariti sau micsorati volumul

1 Nume melodie Arata melodia in curs
2 Durata partial a melodiei
3 Durata melodiei

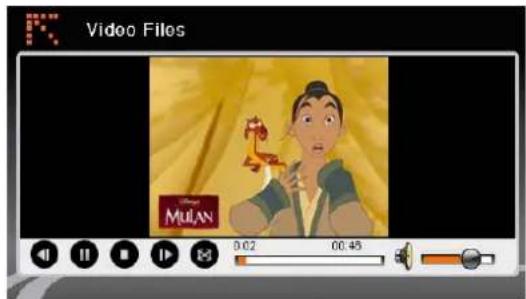

6.1 Pornire player

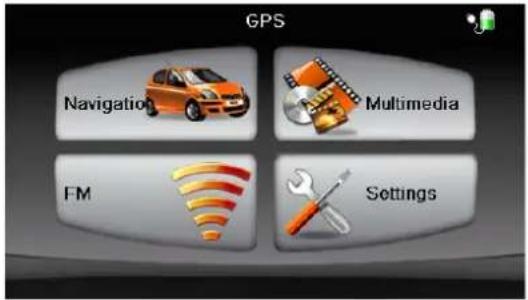

1. Apasati butonul multimedia din meniul principal pentru a afisa submeniul.

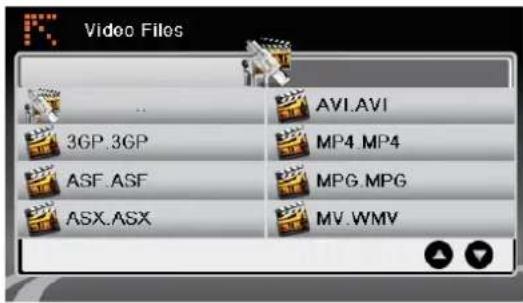

1. Apasati butonul Video pentru a intra in lista fisierelor video.

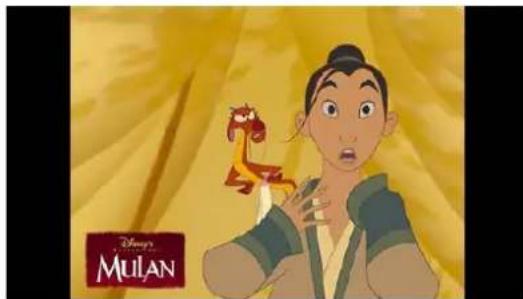

1. Selectati un fisier video si pe ecran se afiseaza playerul.

6.2 Controlul fisierelor video si al playerului

redare

redare fisier video

pauza

pauza pentru fisierul video curent

volum

mariti sau micsorati volumul

1 Durata partial a fisierului video

2 Durata fisierului video

Pe tot ecranul

Stop

Oprise fisier video in curs

Previous/Next

readare fisier video anterior/urmator

lesire

lesire din player

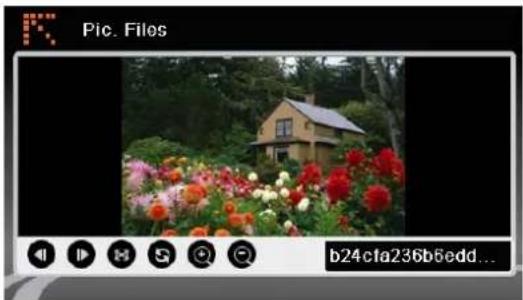

7.1 Vizualizarea unei imagini:

1. Apasati butonul “Multimedia” pentru a intra in submeniu.
2. Apasati butonul "Pic Viewer" pentru a intra in lista imaginilor.
3. Selectati imaginea si se afiseaza pe ecran.

1. Apasati butonul "Multimedia" pentru a intra in submeniu.

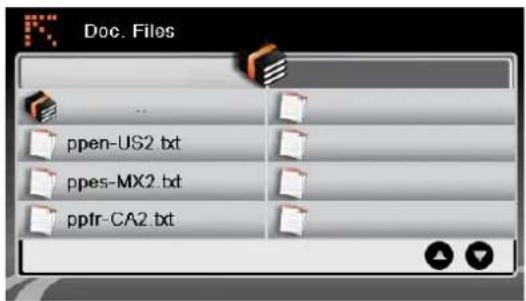

2. Apasati butonul "Doc. Viewer" pentru a intra in lista documentelor

1. Selectati documentul si se afiseaza pe ecran.

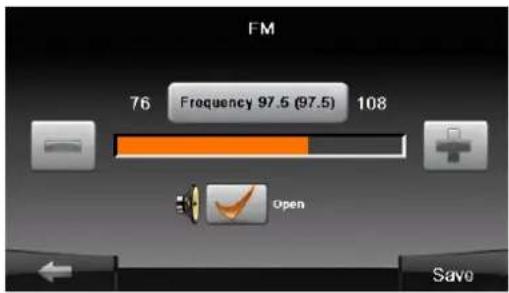

GPS-ul are integrat un modul transmitter FM.

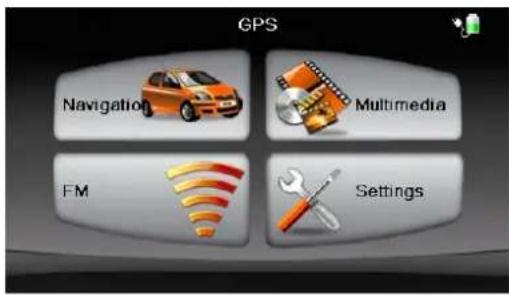

1. apasati pe butonul "FM" pentru a intra in meniu.

1. Meniul arata ca mai jos:

10.1 Resetare sistemului

Daca GPS-ul nu mai raspunde la comenzi, apasati butonul de RESET ..

Introduceti o tija mica, ca o agrafa de birou in orificiul de reset.

Daca GPS-ul tot nu raspunde la comanda de reset, urmati instructiunile :

1. Deconectati toate cablurile.
2. Selectati butonul de oprire (OFF).
3. Asteptati aproximativ un minut si apasati butonul de pornire (ON).
4. GPS-ul porneste.

Probabil bateria mai are foarte putina energie si are nevoie de reincarcare.

Problemele ecranului

Ecranul este inchis

. Daca ecranul nu porneste chiar dupa ce ati apasat butonul ON, urmati instructiunile de mai jos.

Ecranul raspunde greu la comenzi

. Verificati daca bateria mai are energie.

Ecranul ramane blocat

. Resetati sistemul.

Ecranul este greu de citit

. Verificati daca luminozitate este potrivita.

. Pozitionati-va intr-o zona cu lumina.

Probleme de conectare

. Verificati daca GPS-ul si computerul sunt pornite .

. Verificati conectarea cablului la portul USB

10.3 Intretinerea GPS-ului

Avand grija de aparatul Dvs. va asigura functionarea fara probleme si reduce riscul de deteriorare a aparatului. Nu il tineti in umezeala si temperature ridicate.

. GPS-ul nu este support pentru alte produse, nu puneti nimic peste el.

. Nu il expuneti la socuri mecanice.

. Nu il expuneti la schimbari bruste de temperature.

. Ecranul este sensibil, evitati s ail atingeti cu obiecte ascutite.

. Nu folositi prosop pentru curatare

. Nu incercati sa deschideti carcasa GPS-ului, pierdeti garantia.

Producatorul nu este responsabil pentru modificarile aduse de catre utilizator.

11.1 Siguranta

Despre incarcare

. Folositi doar incarcatorul cu care vine GPS-ul.

Despre adaptorul AC

. Nu folositi adaptorul AC in conditii de umezeala sau daca aveti mainele umede.

. Folositi doar incarcatorul si bateria venite cu GPS-ul.

ATENTIE: Această baterie conține un accumulator intern litiu-ion ne-schimbabil.

Bateria poate exploda, eliberand substante chimice periculoase. Pentru a reduce riscul de incendiu sau arsuri, nu dezasamblati, zdrobiti, intepati, sau s ail aruncati in foc sau apă.

Solid orange horizontal bar with gradient fill (no text or symbols)

CPU

Mstar MSB2521 500Mhz

Sistem de operare

Microsoft WinCE 6.0

Antena

Receptor GPS (64 canale)

Memorie

128MB RAM

2GB intern

Ecran

4.3"/5" color TFT (480x272)

Greutate

0.137kg / 0.178kg

Metoda tastare

Pe ecran tactil

Slot expansiune

slot microSD

Boxa

1.0 W

Casti

Jack 3.5mm (OPTIONAL)

USB

USB Active Sync

Batterie

Reincarcabila Lithiu-ion Polymer 600mAh
