MANUAL DE UTILIZARE ZWSE 28-5 MFA GAX 5000 WT BOSCH

Centrală de perete cu gaz, cu dispozitiv integrat de preparare a apei calde

Gaz 5000 WT

ZWSE 24-5 MFA | ZWSE 28-5 MFA

BOSCH

Instrucțiuni de utilizare

Cuprins

1 Instructiuni privind siguranța și explicația simbolurilor .. 4

1.1 Explicarea simbolurilor 4
1.2 Instructiuni de siguranță a funcționării .....6

2 Privire de ansamblu asupra elementelor de comandă ... 8

3 Punerea în functiune ..... 10

4 Utilizare .... 13

4.1 Pornirea/oprirea centralei 13
4.2 Pornirea încalzirii ..... 14
4.3 Reglarea temperaturii ..... 14
4.4 Reglarea temperaturii apei calde ..... 15
4.5 Regim de vară (fără încălzire, numai prepararea apei calde) 17
4.6 Protectie antiînghet ..... 18
4.7 Defectiuni ..... 19
4.8 Dezinfectia termică 20

5 Instructiuni pentru economisirea energiei ..... 22

6 Diverse 25

7 Instructiuni de utilizare pe scurt ..... 27

1 Instructiuni privind siguranța și explicația simbolurilor

1.1 Explicarea simbolurilor

Puteți recunoaște mesajele de avertizare prin fundalul de culoare gri, triunghiul de avertizare și chenarul în care sunt încadrate.

Dacă există pericol de electrocutare, semnul de exclamare din triunghi va fi înlocuit de simbolul fulger.

Cuvintele de semnalizare de la începutul unui mesaj de avertizare sunt caracteristice pentru tipul și gravitatea consecințelor care pot apărea dacă nu se iau măsurile pentru evitarea pericolului.

-ATENTIE semnalizează că pot rezulta daune materiale.
- PRECAUTIE semnalizează că pot rezulta daune corporale ușoare până la daune corporale grave.
- AVERTIZARE semnalizează că pot rezulta daune corporale grave.
- PERICOL semnalizează că pot rezulta daune corporale periculoase.

Informații importante

Informațiile importante care nu presupun un pericol pentru persoane sau bunuri sunt semnalizate prin simbolul alăturat. Acestea sunt încadrate de linii deasupra textului și sub text

Alte simboluri

Simbol Semnificatie

▶ Etapă de operație

→ Trimitere la alte texte din document sau la alte documente

- Enumerare/listă de înregistrări

-Enumerare/listă de înregistrări (al 2-lea nivel)

Tab. 1

1.2 Instructiuni de siguranță a funcționării

La existenta mirosului de gaz

Închiderea robinetului de gaz (→ pagina 10).
▶Se deschide fereastra.
▶Nu se va actiona nici un întrerupator electric.
▶Se stinge flacara deschisa, neprotejata.
Se va suna din exterior societatea de distributie a gazului si firma de specialitate autorizata.

La existenta mirosului de gaze arse

▶ Oprirea centralei ( → pagina 13).
▶Se deschid usile si ferestrele.
▶Se anunta firma de specialitate autorizata.

Amplasare, montaj

▶Alegeți numai o firmă specializată să vă amplaseze și să vă monteze aparatul.
▶Nu schimbați părțile conducătoare de gaze arse.
În cazul unei funcționări dependente de aerul din cameră: Nu închideți sau nu micșorați orificile de aerisire din uși, ferestre și pereți. În cazul montării de ferestre cu rosturi etanșe asigurați alimentarea cu aer de ardere.
▶Boilerul se va utiliza exclusiv pentru încălzirea apei.
▶Nu închideți în niciun caz supapele de siguranță!

Pe durata încălzirii iese apă la supapa de siguranță a boilerului.

Dezinfectie termică

▶Pericol de opărire!

Supravegheati funcționarea la temperaturi de peste 60 °C (→ pagina 20).

Daune prin eroare de operare!

Erorile de utilizare pot duce la vătămări corporale și/sau pagube materiale.

▶Asigurați-vă că aceste accesorii nu sunt operate sau nu sunt utilizate în activități de joacă de către copii fără supraveghere.

▶Asigurați-vă că au acces numai persoanele care sunt în măsură să utilizeze aceste accesorii în mod adecvat.

Întretinerea

- Recomandari pentru beneficiar: contractul de întretinere trebuie încheiat cu o firma specializata, autorizata ISCIR iar aparatul trebuie verificat periodic.

▶Beneficiarul raspunde de siguranta centralei si de reglarea instalatiei in vederea unei poluari cat mai reduse a mediului.

▶Se vor folosi numai piese de schimb originale!

Materiale inflamabile si cu pericol de explozie

▶Materialele inflamabile (hârtie, diluanti, vopsele etc.) nu trebuie depozitate în apropierea aparatului.

Aerul necesar arderii/aerul din încapere

▶Aerul necesar arderii si aerul din încapere trebuie sa fie lipsit de substante agresive (de ex. hidrocarburi ale halogenurilor sau legaturi ale fluorului). Astfel se evita coroziunea.

2 Privire de ansamblu asupra elementelor de comandă

Fig. 1

8.1 Termometru/manometru
15 Supapa de siguranta (pentru circuitul de încalzire)
15.1 Furtunul de la supapa de siguranță
18 Pompa de circulatie
27 Dispozitiv automat de aerisire
38 Robinet de umplere
61 Tasta de avarie
135 Întreruptor principal
136 Termostat pentru tur circuit incalzire
170 Robinete de separare pe tur si retur
171 Racord pentru apa calda menajera
172 Robinet de gaz (închis)
173 Ventil de închidere apă rece
295 Eticheta aparatului
310 Termostat pentru apa calda menajera
363 LED de control al arzatorului
364 LED de control al prezenței tensiunii
366 Tasta „service“
367 Tastă „eco“
408 Supapă de siguranță (apă caldă)
408.1 Furtunul de la supapa de siguranță (apă caldă)

3 Punerea în functiune

Deschideti robinetul de alimentare cu gaz (172)

▶Apasati mânerul si rotiti-l spre stânga, pâna la opritor (mânerul în lungul tevii = deschis).

Robinete de întreținere (170, 173)

▶Rotiți surubul patrat cu cheia, până când crestătura se află în direcția de curgere.

Crestătura de-a curmezișul direcției de curgere = închis.

Fig. 2

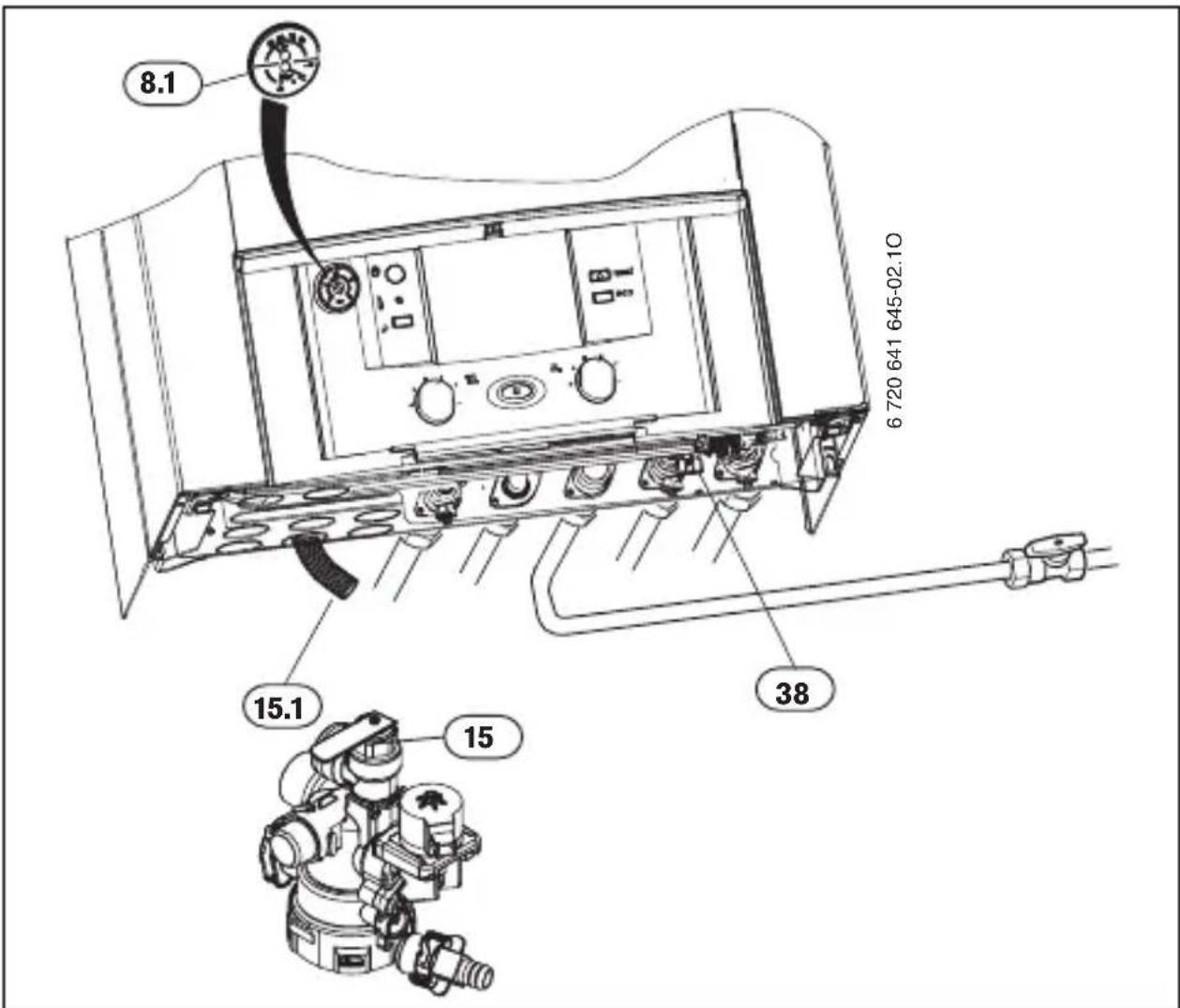

Verificarea presiunii apei din instalația de încălzire

▶ Acul manometrului (8.1) trebuie sa se afle între 1 bar si 2 bari.
În cazul în care este necesara o presiune mai mare în instalatie, specialistul dvs. o sa va comunice acest lucru.

Fig. 3

Umplerea cu apă caldă

ATENTIE: Aparatul se poate deteriora.

▶Umpleți cu apă numai când aparatul este rece.

▶ Presiunea max. de 3 bar, la temperatură maximă a apei de încălzire, nu trebuie depășită (ventilul de siguranță (15) se deschide).
▶Dacă acul se află sub 1 bar (în cazul instalației reci), completați apa din instalație, până când acul se află din nou între 1 bar și 2 bari.

4 Utilizare

▶Aparatul se conectează de la butonul Pornire/Oprire.

Pe durata inițializării, toate tastele luminează pentru scurt timp, apoi lampa de control (364) luminează.

Fig. 4

Oprirea

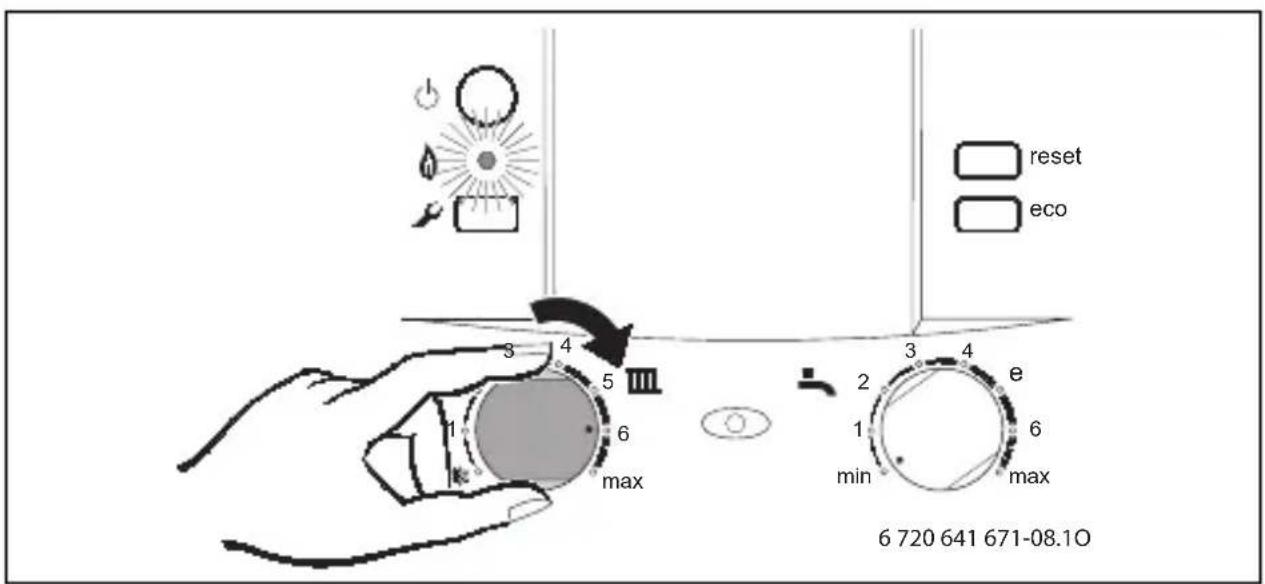

▶Aparatul se deconectează de la butonul Pornire/Oprire. Lampa de control se stinge.

▶Dacă centrala este scoasă din funcțiune pe o perioadă mai lungă: trebuie asigurată protecția la îngheț (→ Capitolul 4.6).

4.2 Pornirea încalzirii

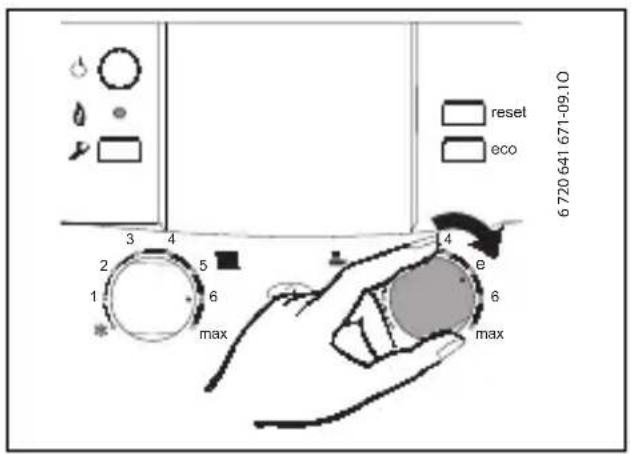

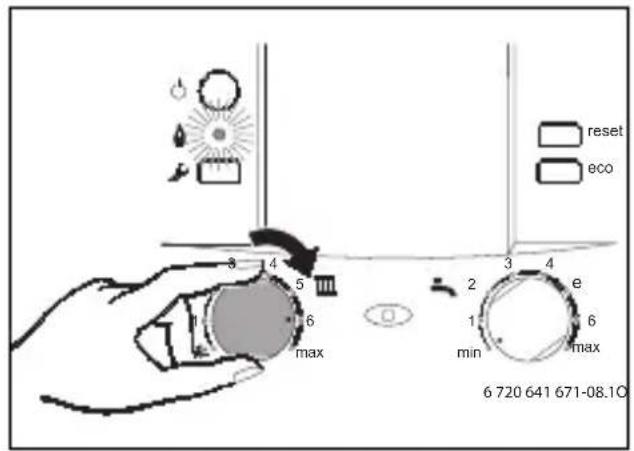

▶Rotiți butonul al termostatului circuitului de încălzire, pe o valoare dorită a temperaturii pe tur:

• Încălzire temperatură scăzută: Poziția 5 (cca. 72 °C)
• temperatură pe tur de până la 90 °C: poziția max (vezi „anularea temperaturilor reduse pe tur“)

Atunci când arzătorul este în funcțiune, se aprinde LED-ul.

Fig. 5

4.3 Reglarea temperaturii

Respectați instrucțiunile de folosire ale regulatorului de încălzire utilizat. Acolo se arată,

▶cum puteți să setați temperatura camerei,
▶cum puteți încălzi în mod economic și să economisiți energie.

4.4 Reglarea temperaturii apei calde

AVERTIZARE: Pericol de oparire!

▶Temperatura de funcționare normală nu trebuie reglată la mai mult de 60 °C.
▶ Temperaturile până la 70 °C se vor regla numai pentru dezinfectia termică (→ pag. 20).

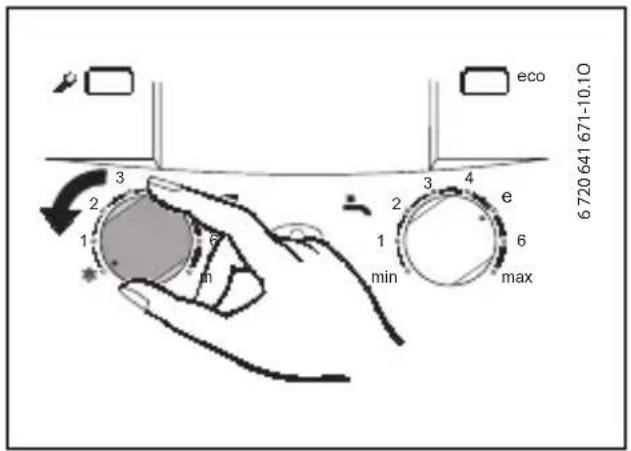

▶Setați temperatura apei calde la regulatorul de temperatură a apei calde

Fig. 6

Pozitie regulator Temperatura apei calde

Opritor în partea stângă	circa 10 °C (protecție îngheț)
Pozitția 1 circa 40 °C
Pozitția 6 circa 60 °C
Opritor în partea dreaptă circa 70 °C

Tab. 2

Tasta eco

Prin apăsarea tastei eco până ce aceasta luminează se poate alege intre regim de confort și regim economic.

Regim de confort, tasta eco nu luminează (setare de bază)

În cazul modului de lucru confort este asigurată prioritatea apei calde menajere. Mai întîi se încălzește boilerul pînă la temperatura stabilită, după aceea aparatul poate funcționa pentru încălzire.

Regim economic, tasta eco luminează

In regimul economic, aparatul comuta la fiecare 10 minute intre functionarea pe incalzire si functionarea pe apa calda.

4.5 Regim de vară (fără încălzire, numai prepararea apei calde)

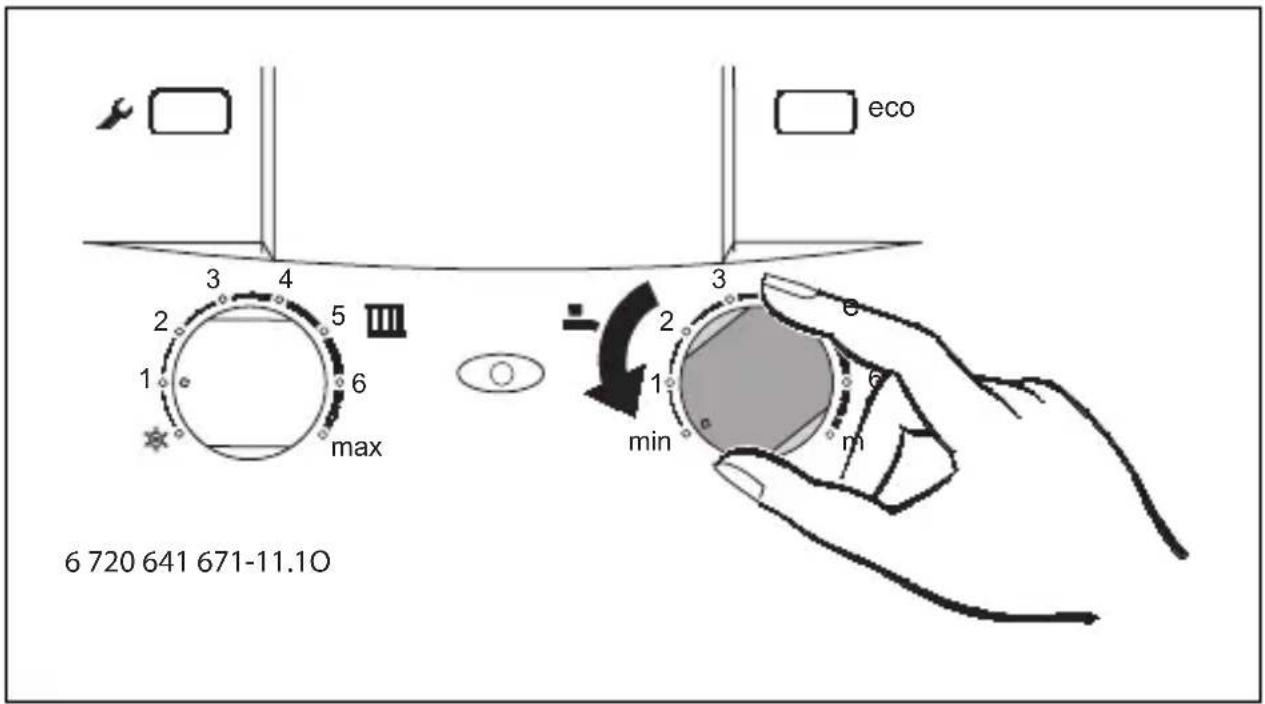

▶Se rotește termostatul complet la stânga .

Pompa de încălzire și încălzirea sunt deconectate. Alimentarea cu apă caldă rămâne activă.

Fig. 7

4.6 Protectie antiînghet

Protectie la îngheț pentru încălzire:

▶Se rotește termostatul complet la stânga .
▶In cazul opririi regimului de încălzire, se vor folosi soluții antigel, vezi instrucțiunile de instalare.

Informatii suplimentare vezi instructiunile de utilizare ale regulatoarelor instalatiei de încalzire.

Protectie la îngheț a boilerului:

▶Regulatorul de temperatură se acționează spre stânga (10 °C).

Fig. 8

4.7 Defectiuni

În timpul funcționării pot apărea defectiuni.

În aceste cazuri, lampa de control (364) luminează intermitent, iar aparatul este scos din funcțiune.

Dacă lampa de control luminează intermitent, alternativ, o dată lent și o dată rapid:

Se apasă tasta „Reset“ cca. 3 secunde. Aparatul reintră în funcțiune.
La orice alt ritm de semnalizare:
▶Opriti, apoi reporniti centrala. Aparatul reintră în funcțiune.
Dacă reapare codul de avarie:
▶Se va apela service-ul post-vânzare comunicându-se defectiunea și datele centralei (→ pagina 26).

4.8 Dezinfectia termică

Dezinfectia termică va cuprinde întreg sistemul de apă caldă, inclusiv toate punctele de preluare.

AVERTIZARE: Pericol de opărire!

Apa fierbinte poate provoca arsuri grave.

▶Efectuați dezinfectția termică numai în afara perioadelor normale de funcționare.

Închideti punctele de consum a apei calde.
▶Informați locatarii cu privire la pericolul de opărire.
▶Setați pompa eventual existentă pe funcționare continuă.

▶Rotiți termostatul de apă caldă la opritorul din partea dreaptă (cca. 70 °C).

Fig. 9

▶Aşteptați până este atinsă temperatura maximă.
▶Consumați apa caldă succesiv de la punctele de consum alăturate la cele mai îndepărtate până ce timp de 3 minute iese apă fierbinte la 70 °C.
▶Resetați pe modul de funcționare normal termostatul pentru apa caldă, pompa de recirculare și regulatorul de încălzire.

5 Instructiuni pentru economisirea energiei

Încalzirea economica

Centrala este asfel construita încît consumul de gaze si poluarea mediului sa fie cît mai reduse. În functie de necesarul de caldura în locuinta, este reglat consumul de gaz. Centrala functioneaza cu flacara mica în continuu, cînd necesarul de caldura este mic. Specialistul numeste acest proces reglare continua sau modulare. Prin aceasta, variatiile de temperatura sînt minime, iar repartitia caldurii în camere este echilibrata. Astfel putem avea cazul în care aparatul este în functiune un timp mai îndelungat, dar consuma mai putin gaz decît o centrala care cupleaza si decupleaza permanent.

Reglarea încălzirii

Pentru economie se prevede o reglare a încălzirii cu regulator de temperatură pentru încăperi sau cu un regulator cu senzor pentru exterior și ventile termostatice la corpurile de încălzire.

Instalații de încălzire cu termostat de ambianță TR...

Încăperea în care este instalat termostatul de ambianță (încăperea de comandă) determină temperatura pentru celelalte încăperi. Pentru o reglare corectă, se vor deschide robinetii corpului de încălzire din încăperea de comandă.

Termostatul aparatului se va regla la temperatura specifică maximă a instalației de încălzire.

În fiecare încăpere (cu excepția încăperii de comandă) temperatura se poate regla individual prin intermediul ventilelor termostatice pentru corpul de încălzire. Dacă în încăperea de comandă doriți o temperatură scăzută, modificați setarea de la termostatul de ambianță.

Ventile cu termostat

Ventilele cu termostat se deschid la maxim pentru a se atinge temperatura dorita din incapere. Curba de încălzire, respectiv temperatura dorită în încăpere se va modifica numai dacă după un timp mai lung nu se atinge temperatura dorită.

Încălzirea prin pardoseală

Temperatura pe tur nu trebuie să fie mai mare decât temperatura maximă pe tur recomandată de producător.

Prin reducerea temperaturii de ambianță pe timpul zilei sau al nopții se economisesc cantități importante de combustibil. O reducere a temperaturii cu 1 K determină o economie de energie de până la 5 %. Nu are sens ca temperatura de ambianță din încăperile încălzite pe timpul zilei să scadă sub +15 °C, deoarece pereții reci reflectă frigul. Adesea este crescută temperatura de ambianță și astfel se consumă mai multă energie decât la o alimentare constantă cu căldură.

În clădirile cu izolație termică bună, temperatura trebuie reglată la valoarea minimă. Chiar și atunci când temperatura economică reglată nu este atinsă, se economisete energie, deoarece încălzirea rămâne deconectată. Regimul economic poate fi reglat, după caz, să înceapă mai devreme.

Aerisirea

Pentru aerisire nu lăsați ferestrele întredeschise. Altfel, căldura iese în permanență din încăpere, fără ca aerul să cunoască vreo îmbunătățire semnificativă. Mai bine lăsați pentru scurt timp fereastra complet deschisă.

În timpul aerisirii, ventilele termostatului trebuie închise.

Apa caldă

Reglați apa caldă menajeră întotdeauna la valori cât mai mici.

O reglare la valori mici la regulatorul de temperatură reprezintă o economisire mare a energiei.

Afara de aceasta, temperaturile prea mari ale apei calde menajere duc la o calcifiere accelerată, influențând negativ funcționalitatea centralei termice (de exemplu timp mai lung pentru încălzire sau la cantitate mică de curgere).

Dacă există o pompă de recirculație pentru apa caldă, ea trebuie reglată cu ajutorul unui ceas programator în funcție de nevoile individuale (de ex. dimineața, la prânz, seara).

Acum stiti cum se poate încălzi în mod economic cu o centrală Bosch. Pentru lămuriri suplimentare, vă rugăm să vă adresați tehnicianului autorizat de service.

6 D i v e r s e

Curățați carcasa.

Frecați carcasa cu o cârpă umedă. Nu folosiți mijloace de curățire ascuțite sau decapante.

Păstrați instrucțiunile de folosire

După lectură puteți să împăturiți scurtele instrucțiuni de folosire (→ capitol 7) și să le amplasati pentru păstrare în masca aparatului.

Fig. 10

Date despre centrală

În cazul în care cereți intervenția firmei de service este avantajos să faceți referiri exacte despre centrala dvs. Aceste date le găsiți pe plăcuța ce indică tipul sau eticheta aparatului, pagina 8, poziția 295.

Centrală de perete cu gaz (de ex. ZWSE 24-5 MFA 23)

Data fabricației (FD...)

Data punerii în funcțiune:

Constructorul instalației:

7 Instructiuni de utilizare pe scurt

Pornirea

Temperatura apei calde menajere

Pornirea încalzirii

Regimul de vară

Reglarea temperaturii

Termostatul de ambianță se reglează la temperatura dorită.

Oprirea
