Ambition 530 A HW - Mașină de tuns iarba Wolf Garten - Manual de utilizare gratuit

Tip produs	Mașină de tuns iarba pe benzină
Model	Ambition 530 A HW
Marca	Wolf Garten
Lățimea de tăiere	53 cm
Înălțimea de tăiere	25–75 mm, reglare centrală
Capacitatea coșului	70 l
Tip motor	4 timpi, benzină
Putere motor	2,5 kW (3,4 CP)
Capacitate cilindrică	135 cm³
Capacitate rezervor combustibil	0,9 l
Transmisie	Transmisie pe roți (autopropulsare)
Greutate	32 kg
Dimensiuni (L x l x H)	150 x 58 x 105 cm
Nivel de zgomot	96 dB (A)
Vibrații	6,5 m/s²
Funcții suplimentare	Mulcire, evacuare laterală, coș spate
Reglare înălțime	6 trepte, centrală
Siguranță	Întrerupător motor, protecție lamă, manetă de siguranță
Întreținere	Schimb ulei, curățare filtru aer, ascuțire lamă
Piese de schimb	Lamă, curea de transmisie, filtru aer, bujie
Garanție	2 ani

Întrebări frecvente - Ambition 530 A HW Wolf Garten

Cum se pornește mașina de tuns iarba Wolf Garten Ambition 530 A HW?

Pentru a porni mașina de tuns iarba, verificați mai întâi nivelul uleiului și al combustibilului. Apoi setați maneta de șoc în poziția închis, apăsați primipa de cauciuc (dacă există), trageți cablul demarorului. După pornire, așteptați puțin și închideți șocul. Nu uitați de maneta de siguranță – fără a o apăsa, motorul nu va porni.

Ce ulei de motor se folosește la mașinile de tuns iarba Wolf Garten Ambition 530 A HW?

Se recomandă utilizarea unui ulei de motor 4 timpi de înaltă calitate, cu vâscozitatea SAE 30 sau SAE 10W-30. Capacitatea băii de ulei este de aproximativ 0,5 l. Înainte de fiecare utilizare, verificați nivelul uleiului cu ajutorul jojei. Uleiul trebuie schimbat la fiecare 25 de ore de funcționare sau o dată pe sezon.

Cum se reglează înălțimea de tăiere?

Înălțimea de tăiere se reglează central cu ajutorul unei manete situate lângă roată. Mașina de tuns iarba Ambition 530 A HW oferă reglare pe 6 trepte în intervalul 25–75 mm. Înainte de reglare, asigurați-vă că motorul este oprit și lama nemișcată. Setați înălțimea dorită deplasând maneta în poziția corespunzătoare.

Ce fac dacă mașina de tuns iarba nu taie uniform?

Verificați dacă lama este ascuțită și montată corect. Lama tocită cauzează tăiere neuniformă și smulgerea ierbii. Ascuțiți sau înlocuiți lama. De asemenea, verificați dacă roțile sunt setate la aceeași înălțime. Dacă este necesar, curățați carcasa de iarba acumulată.

Cum se depozitează mașina de tuns iarba iarna?

Înainte de depozitarea de iarnă, trebuie să goliți combustibilul (sau să adăugați stabilizator), să schimbați uleiul, să curățați carcasa și lama. Păstrați mașina de tuns iarba într-un loc uscat și acoperit. Se recomandă îndepărtarea coșului și depozitarea lui separat. Verificați starea filtrului de aer și a bujiei.

Cum se curăță mașina de tuns iarba Wolf Garten Ambition 530 A HW?

După fiecare tăiere, îndepărtați resturile de iarbă de pe carcasă, lamă și coș. Folosiți o perie sau un jet de apă, dar evitați spălarea motorului – apa poate deteriora sistemul de aprindere. Uscați bine înainte de a o depozita. Nu spălați niciodată mașina de tuns iarba cu un aparat de spălat cu presiune – apa poate pătrunde în rulmenți și motor.

Cât de des se înlocuiește lama la mașinile de tuns iarba Wolf Garten?

Lama trebuie înlocuită cel puțin o dată pe sezon sau după 25–50 de ore de funcționare, în funcție de intensitatea utilizării. Semne de uzură: tocirc, ciobiri, îndoituri. Utilizați numai lame originale Wolf Garten. Deconectați întotdeauna cablul de aprindere înainte de a demonta lama.

Unde se găsește numărul de serie al mașinii de tuns iarba Ambition 530 A HW?

Numărul de serie se află pe plăcuța de identificare amplasată în spatele carcasei motorului sau pe cadrul mașinii de tuns iarba. Numărul este necesar la comandarea pieselor de schimb. În manualul de utilizare veți găsi și scheme cu marcaje. În caz de probleme, contactați service-ul autorizat Wolf Garten.

Se poate folosi mașina de tuns iarba pe iarbă udă?

Nu se recomandă tăierea ierbii ude, deoarece poate cauza înfundarea coșului și a carcasei, precum și alunecarea roților. Iarba udă se lipește și reduce eficiența tăierii. Cel mai bine este să tundeți când iarba este uscată. Tăierea ierbii ude crește riscul de alunecare și de tăiere neuniformă.

Care sunt măsurile de precauție la utilizarea mașinii de tuns iarba?

Înainte de a începe lucrul, purtați ochelari de protecție și încălțăminte solidă. Nu folosiți mașina de tuns iarba când în apropiere se află copii sau animale. Înainte de reglare sau curățare, opriți întotdeauna motorul și așteptați ca lama să se oprească. Utilizați piese de schimb originale. Păstrați combustibilul în recipiente etanșe.

MANUAL DE UTILIZARE Ambition 530 A HW Wolf Garten

Pentru siguranța dumneavoastră 158

Montarea aparatului ..... 160

Mânuirea aparatului ..... 160

Sfaturi practice pentru tratarea gazonului 163

Transportul aparatului ..... 164

Lucrări de întreținere/ Curățarea aparatului ..... 164

Depozitarea aparatului ..... 165

Conditii de garantie ..... 165

Informații referitoare la motor .. 165

Îndrumar de depanare .... 165

Informații de pe plăcuța indicatoare

Aceste informații sunt foarte importante pentru o identificare ulterioară a aparatului în vederea comandării unor piese de rezervă sau a lucrărilor Service-ului. Plăcuța indicatoare se găsește în apropierea motorului. Notați toate datele de pe plăcuța indicatoare în tabela următoare.

Aceste date și altele referitoare la utilaj le găsiți în declarația de conformitate separată, care constituie parte integrantă a acestei instrucțiuni de utilizare.

Reprezentări illustrate

Deschideți paginile cu ilustrații de la începutul instrucțiunilor de utilizare. În această instrucțiune de utilizare sunt descrise diferite modele. Reprezentările grafice se pot abate în detaliu de la aparatul dobândit.

Pentru siguranta dumneavoastră

Utilizarea corectă a maşinii de cosit

Maşina de cosit este destinată exclusiv utilizării

• în conformitate cu domeniile și cu respectarea strictă a măsurilor de protecția muncii descrise în aceste instructiuni;
• la cosirea gazonului în curtea sau în grădina gospodăriei dumnea-voastră.

Orice altă utilizare nu este conformă cu destinația. Utilizarea neconformă cu destinația are ca urmare anularea garanției și refuzul oricărei răspunderi din partea producătorului.

Beneficiarul este răspunzător pentru toate daunele provocate terților și proprietății acestora.

Producătorul nu-și asumă răspunderea pentru daune produse datorită unor modificări neautorizate la mașina de cosit.

Numai pentru aparate cu dispozitiv electric de pornire:

Aparatul de încărcat din dotare se va folosi numai pentru încărcarea accumulatorului utilizat în mașina de cosit. Încărcarea accumulatorului este permisă numai cu acest aparat.

Respectați instrucțiunile de protectie și de utilizare

În calitate de beneficiar, citiți cu atenție aceste instrucțiuni de utilizare înainte de luarea în exploatare a aparatului. Respectați instrucțiunile și păstrați-le pentru o eventuală lectură ulterioară.

Nu permiteți niciodată copiilor sau persoanelor care nu au citit aceste instrucțiuni de utilizare să folosească acest aparat.

În cazul schimbării deținătorului aparatului, dati aceste instrucțiuni de utilizare mai departe împreună cu aparatul.

Instrucțiuni generale de protectie

În acest paragraf găsiți instrucțiuni generale de protecție.

Instrucțiuni speciale, care se referă la componentele și funcțiile individuale ale mașinii sau la domeniile de utilizare ale acesteia se găsesc în paragrafele corespunzătoare din aceste instrucțiuni de utilizare.

Înainte de începerea lucrului cu mașina de cosit

Persoanelor aflate sub influența unor substanțe narcotice, ca de ex. alcool, droguri sau medicamente, le este interzisă utilizarea mașinii de cosit. Lucrul cu mașina de cosit este interzis persoanelor în vârstă sub 16 ani – legislația cu caracter local poate stabili vârsta minimă care permite utilizarea aparatului.

Acest aparat nu este destinat a fi folosit de câtre persoane (inclusiv copii) cu capacități fizice, senzoriale sau psihice limitate sau fără experiență și/sau fără cunoștințe, în afară de cazul în care acestea sunt supravegheate de o persoană care răspunde de securitatea lor sau au primit de la aceasta indicații privind modul de folosire a aparatului. Copiii trebuie supravegheati, pentru a ne asigura, că nu se joacă cu aparatul. Înainte de începerea lucrului, familiarizați-vă cu dotările și elementele de comandă ca și cu funcțiile mașinii de cosit.

Depozitați combustibilul numai în recipiente special destinate pentru aceasta și nu-l depozitați în apropierea unor surse de căldură (de ex. sobe sau cazane de apă caldă).

Alimentați aparatul numai în aer liber. Nu alimentați maçina cu motorul pornit sau fierbite.

Dacă teava de eşapament, rezervorul sau buşonul rezervorului sunt deteriorate, înlocuiti-le.

Înainte de a utiliza maçina de cosit, verificați,

- dacă suportul de retenție pentru iarbă funcționează și clapeta de evacuare se închide corect. Piesele deteriorate, uzate sau care lipsesc trebuie înlocuite, respectiv completate fără întârziere.

- dacă lamele coasei, bolțurile de fixare și întregul dispozitiv de tăiere este uzat sau deteriorat.

Pentru a evita dezechilibrarea an- samblului piesele uzate sau deterior- rate se vor înlocui de către ateliere de specialitate numai în set complet.

Piesele de schimb și accesoriiile trebuie să corespundă cerințelor stabilite de producător.

Din această cauză folosiți numai piese de schimb originale și accesorii originale sau piesele de schimb și accesoriiile admise de producător.

Reparațille se vor efectua numai de către unități specializate.

În timpul lucrului cu aparatul

În timpul utilizării sau a efectuării unor lucrări la mașina de cosit, trebuie să purtați îmbrăcăminte adecvată, ca de exemplu:

• m â n u și,
• pantaloni lung,
• haine strânse pe corp,
• dopuripentruurechi,
• ochelari de protectie.

Toate dispozitivele de siguranță trebuie să fie complet montate pe aparat și în bună stare de funcționare.

Nu modificati dispositivele de protectie.

Utilizați aparatul numai în starea tehnică recomandată și livrată de către producătorul mașinii de cosit.

Nu modificați niciodată reglările motorului instalate de fabrică.

Evitați focul deschis, scânteile și nu fumați.

Înainte de efectuarea oricăror lucrări la acest aparat

În scopul evitării accidentelor înainte de efectuarea oricăror lucrări (de ex. lucrări de întreținere sau efectuarea de reglaje) sau a transportului aparatului (de ex. ridicarea sau deplasarea acestuia), respectați următoarele

• opriti motorul,
• scoateți cheia de aprindere (dacă există),

• a șteptați pâna când toate compo- nentele aflate în mișcare se opresc și motorul s-a răcit,

• trageți fișa bujiei de pe bujie pentru a evita o pornire accidentală,

• respectați indicațiile suplimentare de protecție din cartea tehnică a motorului.

După terminarea lucrului

Nu părăsiți niciodată aparatul fără să opriți motorul și – dacă există – fără să scoateți cheia de aprindere.

Instalații de siguranță

Schita 1

Pericol

Nu utilizați niciodată aparate cu dispozitive de protectie deteriorate sau dacă acestea nu sunt montate.

Mânerul de protectie este destinat siguranței dumneavoastră; el oprește imediat motorul și dispozitivul de tăiere în caz de urgență.

Scoaterea din funcție a acestui dispozitiv este interzisă.

Clapeta de evacuare (2) sau tampon de ricoșeu (3)

Clapeta de evacuare/tamponul de ricoșeu vă feresc de accidentare prin dispozitivul de tăiere sau a obiectelor solide antrenate de acesta.

Maşina de cosit se va folosi numai cu clapeta de evacuare sau cu tamponul de ricoşeu montate.

Simboluri pe aparat

Pe aparat se află diverse simboluri. În continuare găsiți explicațiile pentru aceste simboluri:

Atenție! Înainte de punerea în funcțiune citiți in- structiunile de utilizare!

Feriți terte persoane din raza de actiune a aparatului!

Se opreşte motorul şi se scoate cheia de aprindere înaintea tuturor lucrărilor la aparat și înainte de a părăsi aparatul.

Respectați indicațiile suplimentare din capitolul „Pentru siguranța dumneavoastră”.

Înainte de a efectua lucrări la dispozitivul de tăiere trageți fișa bujiei de pe bujie! Feriți-vă măinile și picioarele din raza de acțiune a dispoziti-vului de tăiere! Înainte de a efectua reglaje, de a curăța sau de a verifica aparatul opriți motorul și trageți fișa bujiei de pe bujie.

Pericol de accidentare – lucrați numai cu tamponul de ricoșeu montat.

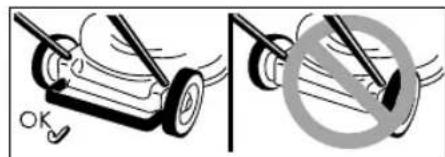

Pericol de accidentare – lucrați numai cu bara de protectie din spate montată.

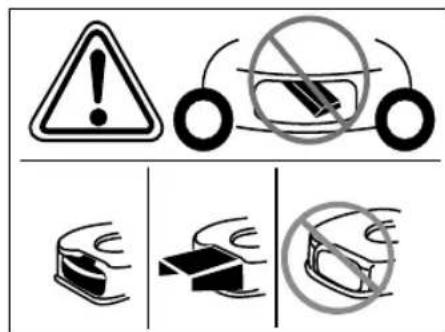

Pericol de accidentare – lucrați numai cu paravanul de ejectare montat.

Conservati aceste simboluri de pe aparat lizibile.

Simboluri în instrucțiunile de utilizare

În aceste instrucțiuni găsiți simboluri de avertizare sau care se referă la informații importante.

În continuare explicațiile pentru aceste simboluri:

Pericol

Vă avertizează asupra unor pericole corelate cu lucrarea efectuată și care prezintă risc de accidentare.

Atentie!

Vă avertizează asupra unor pericole corelate cu lucrarea efectuată și c a r e pot avea ca urmare deteriorarea aparatului.

Indicatie

Marchează informații importante și sfaturi practice de utilizare.

Montarea aparatului

Montajul aparatului este reprezentat în imagini pe o pagină anexă separată.

Resturile de ambalaj aferente, aparatele vechi etc. se salubrizează în conformitate cu prescripțiile locale.

Mânuirea aparatului

Respectați și indicațiile din cartea tehnică a motorului.

Pericol

de accidentare

- Terte persoane, copii sau animale mici se vor feri din raza de actiune a aparatului. Pericol de accidentare prin pietre sau alte obiecte antrenate de dispozitivul de tăiere.

Pericol de cădere

• Lucrați cu aparatul numai la pas.
• Fiți foarte precauți când cosiți mergând înapoi și trageți aparatul spre dumneavoastră.

• La cositul unor pante abrupte aparatul se poate răsturna iar dumneavoastră vă puteți accidenta. Cosiți oblic pe pantă; nu lucrați niciodată pe pantă direct în sus sau în jos. Nu cosiți terenuri cu panta mai mare de 20%.

• Aveți multă grijă la schimbarea direcției de mers; trebuie să fiți bine sprijiniți pe picioare.

• Există pericol de accidentare la cositul marginilor terenurilor. Cositul la marginea unor garduri vii sau unor pante abrupte este periculos. În timpul cositului păstrați o distanță corespunzătoare.
• La cositul ierbii ude aparatul poate alunca iar dumneavosatră puteți cădea. Cosiți numai dacă iarba este uscată.
• Lucrați numai la lunima zilei sau dacă dispuneți de o iluminare artificială suficientă.

Pericol de rănire

• Distanța de protectie față de componentele aflate în rotație definită de lonjeroanele de directie trebuie respectată permanent.
• În timpul funcționării zona de lucru a operatorului se găsește în spatele tijei de conducere.
• Nu vă apropiati din nici o direcție cu mâinile sau picioarele de pie- sele aflate în rotație.

- Nu folositi aparatul în condiții climaterice nefavorabile, ca de ex. pericol de ploaie sau furtună.

- Opriti motorul și așteptați până ce dispozitivul de tăiere aflat în mișcare se oprește înainte de:

• a înclina aparatul,
• a deplasa aparatul peste alte suprafete decât iarbă,

- Se oprește motorul și pentru a evita o pornire neintenționată a motorului, se scoate cheia de aprindere (dacă există), se lasă motorul să se răcească și se scoate fișa bujiilor,

• înainte de a desfunda sau debloca fanta de evacuare,
• înainte de a controla, de a curăța, de a efectua reglaje sau lucrări de întreținere la cositoare,

- dacă ați lovit un corp străin. Verificați aparatul, în caz că prezintă deteriorări, apelați la serviciile unui atelier specializat;

- dacă aparatul începe să vibreze în mod neobișnuit.

Verificați imediat starea aparatului.

• N u r i d i c a t i și nu transportați nî dată aparatul cu motorul pornit.
• Controlați terenul care urmează a fi c o s i t și îndepărtați toate obiectele care ar putea fi antrenate și aruncate de aparat.
• În cazul lovirii unui corp străin cu dispozitivul de tăiere (de ex. o piatră) sau dacă aparatul începe să vibreze în mod neobișnuit, opriți imediat motorul. Înainte de utilizarea în continuare lăsați aparatul să fie verificat la un atelier de specialitate, dacă nu prezintă defectiuni.
• Nu vă plasați niciodată în fața aparatelor cu secerătoare.

Aparate cu suport de retenție pentru iarbă:

- La demontarea suportului de retenție vă puteți accidenta sau se pot accidenta terțe persoane datorită ierbii sau a unor corpuri solide antrenate. Nu goliți suportul niciodată cu motorul pornit. Opriți în prealabil aparatul.

Există pericol de sufocare datorită monoxidului de carbon.

Lăsați motorul să funcționeze numai în aer liber.

Pericol de explozie și de incendiu

• Vaporii de benzină sunt explozivi iar benzina este extrem inflamabilă.
• Alimentați aparatul cu combustibil înainte de a porni motorul. Nu deschideți bușonul rezervorului de benzină cu motorul pornit sau dacă acesta mai este fierbinte.
• Completați benzina din rezervor numai cu motorul oprit și după ce acesta s-a răcit. Evitați focul deschis, scânteile și n u f u m a ți i. A l i m e n tați aparatu numai în aer liber.

• Dacă s-a revărsat benzină, nu porniți motorul. Îndepărtați aparatul de pe supra- fața pe care s-a vărsat benzină și așteptați pâna ce vaporii de benzina se împrăștie.

• Pentru a evita un pericolul de incendiu, feriți următoarele componente de iarbă sau de revărsarea de ulei:

• motorul,
• te a va de e sapament,
• bateriile/acumulatorii,
  -rezervorul de benzină.

Pericol de împiedicare

- Lucrați cu aparatul numai la pas.

Atentie!

Deteriorări ale aparatului

- Pietre, crengi sau alte obiecte asemănătoare risipite pe jos pot deteriora aparatul sau pot influența negativ funcționarea acestuia. Îndepăratați din zona de lucru toate obiectele solide.

- Lucrați cu aparatul numai dacă se află în stare tehnică ireproșabilă. Înainte de fiecare utilizare efectuati un control vizual. Controlați în special integritatea dispozitivelor de protecție, a elementelor de comandă și stabilitatea elementelor de legătură. Înainte de a începe lucrul, înlocuiți eventualele piese defecte.

Perioada de utilizare

Respectați orele de liniște stabilite pe plan național/local (dacă este cazul, informați-vă la administrația locală).

Orientarea

La datele privind pozițiile pe aparat (de ex. stânga, dreapta), se pleacă întotdeauna de la ghidon în direcția de lucru a aparatului.

Înainte de prima punere în funcțiune

Se toarnă ulei de motor

Atentie!

Din motive legate de transportul aparatului, acesta se livrează fără ulei de motor.

- Din această cauză, înainte de prima utilizare, alimentați aparatul cu ulei; vezi îndrumarul pentru motor.

Încărcați accumulatorul

(Aparate cu demaror electric)

Pericol de corodare/xicare

In cazuri extreme trebuie luate în calcul scurgeri de lichide sau emisii de gaze.

Bateria se află în funcție de model în panoul de armături de pe tija superioară (Schița 2a) sau pe capacul cositoarei (Schița 2b/c).

Pericol de electrocutare

Verificați aparatul de încărcare înainte de fiecare folosire, dacă prezintă defectiuni exterioare. Nu folosiți niciodată un aparat de încărcare deteriorat.

Atentie!

- Asigurati-vă că rețeaua funcționează corespunzător datelor de pe plăcuța de tip a aparatului de încărcare cu 220-230 V și 50 Hz.

- Protejati aparatul de încărcare de umezeală, ploaie, zăpadă precum și de ger.

- Încărcați bateria numai în camere bîne aerisite și uscate. Nu depășiți timpul de încărcare maxim de 12 ore.

- Separati aparatul de încărcare de rețea și de aparat înainte de a pune în funcțiune cositoarea de iarbă.

Schita 2

Înainte de prima utilizare, încărcați acumulatorul cel puțin timp de 10 de ore. Utilizați în acest scop numai aparatul de încărcat din dotare.

Indicatie

Decuplați aparatul de încărcat în ordine inversă.

Indicații de salubrizare pentru ratul de încărcare

Pentru aparatul de încărcare se aplică prescripțiile de salubrizare pentru aparate electrice. Respectați prescripțiile locale.

Lucrări de reglare înaintea fiecărei utilizări

Pericol de rănire

Înainte de efectuarea oricâror lucrări la acest aparat

- opriti motorul,

- scoateți cheia de aprindere (dacă există),

- a șteaptați până când toate părțile mobile ale aparatului s-au oprit; motorul trebuie să fie răcit.

- t r a g e t i f i șa bujiei de pe bujie per a evita o pornire accidentală.

Montarea suportului de retenție

(numai la aparate cu suport de retenție)

Schita 11

■ Ridicati clapeta de evacuare și fixați suportul de retenție pentru iarbă.

Reglarea înălțimii de tăiere

Atentie!

La terenul denivelat alegeți înălțimea de tăiere în așa fel, încât cuțitul să nu vină niciodată în contact cu solul.

Schita 3

Reglați înălțimea de tăiere a ierbii după dorință.

Posibilitate de reglare (în funcție de model) de la cca. 3 cm până la maximum 9 cm.

Indicatie

La aparatele cu reglarea individuală a roților toate roțile vor fi reglate la aceeași înălțime.

Model A

■ Fixați roțile în poziția dorită.

Model B

■ Trageți de eclisă și zăvorâți-o în poziția dorită.

Model C

■ Mișcați maneta centrală pentru reglarea înălțimii înainte respectiv înapoi și zăvăți-o.

Fixarea directiei rotilor din față

(numai aparate cu roți din față blocabile)

Schita 4

Fixarea roților pentru deplasarea drept înainte – orientați roțile înainte și introducți etrierul în orificiul mare.

Roțile se pot roti liber – introducți etrierul în orificiul mic.

Umplerea rezervorului și verificarea nivelului uleiului

■ Alimentați rezervorul cu benzină fără plumb (vezi manualul motorului).
■ Rezervorul de carburant se umple până la 2 cm sub cantul inferior al ștuțului de umplere.
■ Rezervorul de carburant se închide bine.
■ Se verifică nivelul uleiului și se completează în caz de nevoie (vezi manualul motorului).

Pornirea motorului

Schița 5

Pericol

Pentru a evita accidentele,

• nu porniți motorul dacă stați în fața fantei de evacuare;
• feriți-vă mâinile și picioarele din raza de acțiune a dispozitivului de tăiere;
• nu vă apropiati cu mâinile, picioarele sau alte părți ale corpului de componente aflate în rotație. Nu stați niciodată în fața fantei de evacuare.

Înainte de a porni motorul decuplați toate dispozitivele de tăiere și antrenare.

Nu răsturnați aparatul la pornire. Plasați aparatul pe o suprafață netedă cu puțină sau fără iarbă.

i Indicații referitoare la motor

Acordati atenție informațiilor din manualul motorului.

• Unele modele nu au manetă de acceleratie, turația se reglă automat.
  Motorul funcționează permanent cu turația optimă.

- Si la un motor cald poate fi eventual necesară acționarea șocului sau a primerului.

- Unele modele nu au şoc şi nu au primer. Motorul se regleză automat la respectivul proces de pornire.

La motorul rece:

■ Se deschide robinetul de benzină (dacă există).

Motoare cu şoc N:

■ Treceți maneta de șoc pe poziția Nl sau trageți-o afară și treceți maneta de accelerație (dacă se află în dotare) pe poziția /max. - Schița 5A

sau

■ treceți maneta de acceleratie pe poziția 📄 Schița 5A.

Aparate cu primer:

■ Apăsați puternic primerul de 1–5 ori și treceți maneta de accelerație (dacă se află în dotare) pe poziția /max. – Schița 5B.

La motorul cald:

■ Se deschide robinetul de benzină (dacă există).
■ Treceți maneta de acceleratie (dacă este în dotare) pe poziția /max. – Schița 5B.

Aparate fără demaror electric:

Schita 5C

■ Treceți în spatele aparatului – apăsați ghidonul de siguranță și mențineți-l apăsat.
■ Trageți cablul starterului încet pâna ce opune rezistență, apoi trageți de el cu o mișcare bruscă. Nu eliberați brusc cablul; lăsați-l să se ruleze la loc încet.

Aparate cu demaror electric:

Schita 5D

■ Se separă aparatul de încărcare de rețea și de aparat.
■ Treceți în spatele aparatului – apăsați ghidonul de siguranță și mențineți-l apăsat.
■ Rotiți cheia de contact de pe tija de conducere spre dreapta și țineți-o până când motorul pornește (durata startului maximum 5 secunde; înainte de o nouă tentativă așteptați 10 secunde).

i Indicație

La aparatele cu pornire electrică motorul poate fi pornit (în funcție de execuție) și manual cu mânerul de pornire prin tracțiune.

Când motorul funcționează:

■ După pornirea motorului (în funcție de dotare):
- împingeti şocul înapoi (dacă se află în dotare),
- t r e c e ți m a n e t a de acceleraț (dacă se află în dotare) pe o poziție între ✕ max. și 📋 /min. și lăsați motorul să se încălzească scurt timp.

■ Pentru a così iarba, treceți maneta de acceleratie (dacă este în dotare) pe poziția maximă.

i Indicatie

Informații suplimentare legate de func- ționarea motorului se găsesc în cartea tehnică a motorului.

Oprirea motorului

Schita 7

■ Treceți maneta de acceleratie (dacă este în dotare) pe poziția /min.
■ Eliberați ghidonul. Motorul și dispozitivul de tăiere se opresc după scurt timp.

Lucrul cu aparatul

Cuplarea/decuplarea mecanismului de antrenare

(numai la aparatele cu roți motrice) Schița 6A, B, C, D

Cuplarea mecanismului de antrenare

■ Se trage maneta/etrierul și se ține.

Decuplarea mecanismului de antrenare

■ Se eliberează maneta/etrierul.

i Indicație pentru aparatele corespunzătoare ilustrației 6C

Pentru pornit/oprit se poate utiliza atât maneta stângă cât și maneta dreaptă respectiv și ambele manete împreună.

i Indicatie

Se poate întâmpla din motive de construcție, ca la tragerea înapoi a aparatului să se blocheze roțile din spate sau ca acestea să opună o rezistență mărită. Aici nu este vorba de un defect al aparatului, ci de un comportament din motive tehnice.

Remediere (în funcție de model): Împingeți aparatul fără etrierul de actionare tras mai întâi puțin în față, apoi în spate.

Modificarea vitezei de acțio- nare a acționării cu roată

Deteriorări ale aparatului

Reglarea se face numai când motorul funcționează.

Schita 6E, F, G

■ Seleçãoni treapta de viteză cu maneta mică (între 1/min./ și 4 / m a x v/ ).

Schiţa 6H, I

■ Reglați viteza de deplasare cu maneta de reglaj (între 1/min./ și 4 / m a x/ ).

i Indicatie

Din motive tehnice se poate întâmpla, ca viteza să poată fi schimbată cu greutate când aparatul stă.

Remediere: Trageți etrierul de acțio- nare și alegeți treapta de viteză.

Demontați și goliți suportului de retenție

(la aparate cu suport de retenție) Schița 11

Dacă rămâne iarbă cosită pe sol sau indicatorul nivelului de umplere (opțional, Schița 12) arată că s-a umplut coșul:

■ Se dă drumul la etrierul de siguranță și se așteaptă până când motorul s-a oprit.

■ Ridicati clapeta de evacuare și de- montați suportul de retenție.

■ Goliți-I de continut.

Lucrul fără suport de retenție pentru iarbă

Dacă demontați suportul de retenție, clapeta de evacuare coboară în jos. În cazul lucrului fără suport de retenție, iarba cosită este aruncată direct în jos.

Montarea accesoriiilor pentru mărunțit

(la aparatele cu accesorii opționale de împrăștiere a ierbii cosite)

Aparate cu aruncare în spate:

Schita 8A

■ Ridicati clapeta de evacuare.
■ Demontați suportul de retenție pentru iarbă.
■ Montați până de împrăștiere (în funcție de model).
■ Lăsați clapeta de evacuare în jos.

i Indicatie

Modele cu funcție de împrăștiere integrată nu necesită o pană de împrăștiere separată – această funcție este preluată de o clapetă din spate special formată (Schița 8B).

Aparate cu aruncare laterală:

Schita 9

■ Montarea protecției de lovire/închi-derii împrăștierii în locul aruncării laterale (Schita 9A)

sau

■ Se îndepărtează aruncarea laterală – protectția de lovire/închiderea împrăștierii se închide automat (Schița 9B).

Echiparea aparatelor pentru aruncare laterală

■ Dacă există: scoateți colectorul de iarbă și lăsați în jos clapeta de aruncare din spate.
■ Se ridică protectția de lovire/închi-derea împrăștierii și se montează evacuarea laterală (Schița 9C).

După terminarea lucrului

■ Scoateți cheia de aprindere (dacă există).
■ Așteptați pâna când toate componentele aflate în mișcare se opresc și motorul s-a răcit.

• Închideți robinetul de benzină (dacă există- Vezi manualul moto-rului).
  ■ Trageți fișa bujiei.
  ■ Goliți suportul de retenție.
  Aparate cu demaror electric:
  ■ Încărcați bateria timp de 10 ore.

i Indicatie

Aparatele se depozitează în spații închise numai cu motorul răcit.

Sfaturi practice pentru tratarea gazonului

Câteva sfaturi practice pentru ca gazonul dumneavoastră să crească sănătos și uniform.

Cositul

Gazonul constă din diferite soiuri de iarbă. Dacă cosiți des, crește iarbă cu rădăcini puternice care formează un gazon dens. Dacă cosiți mai rar, cresc ierburi mai înalte și alte herba-cee (ca de ex. trifoi, sau diverse flori). Înălțimea normală a unui gazon este de 4–5 cm. Cosirea ar trebui să se facă numai ^1/_3 din înălțimea totală; deci se va tăia la 7–8 cm la înălțimea normală.

Se recomandă să nu tăiați iarba mai scurtă de 4 cm; în caz contrar gazonul se poate deteriora în timpul perioadelor de uscăciune.

larba înaltă (de ex. crescută în timpul concediului) se va così în etape pâna ajungeți la înălțimea normală. La cosirea ierbii suprapuneți puțin benzile de tăiere.

Tocatul ierbii (cu accesoriiile)

larba cosită se măruntește în bucăți mici (de ca. 1 cm) și rămâne pe gazon. Astfel gazonul poate refolosi substanțele nutritive.

Pentru un rezultat optim, gazonul trebuie ținut permanent scurt; vezi paragraful „Cositul”. La tocatul ierbii respectați următoarele:

• Nu cositi iarbă udă.
• Nu cosiți niciodată mai mult de 2 cm din lungimea totală a firelor de iarbă.
• Deplasati-vă cu viteză redusă.
• Utilizați turația maximă a motorului.
• Curățați dispozitivul de tăiere la intervale regulate.

Transportul aparatului

Distanțe scurte manual

Pericol

Obiectele pot fi prinse de mecanismul de tăiere rotativ și aruncate și prin aceasta pot provoca pagube. Înainte de a deplasa aparatul peste alte suprafete decât iarbă opritii motorul.

Cu un mijloc de transport

Pericol

Înainte de fiecare transport opriți motorul și lăsați-l să se răcească. Scoateți ștecherul bujiei. Nu transportați aparatul răsturnat. În cazul transportului aparatului pe, sau într-un vehicol, asigurați-l ca să nu alunece.

Transportați aparatul numai cu rezervorul de combustibil gol. Capacul rezervorului de combustibil trebuie să fie bine închis.

Aparate cu ghidon rabatabil:

Schita 10

■ Pentru a ocupa mai puțin loc, puteți să rabatați ghidonul.

Lucrări de întreținere/ Curățarea aparatului

Pericol

Pentru evitarea unor accidente, înainte de efectuarea tuturor lucrărilor la acest aparat

• opriti motorul,
• scoateți cheia de aprindere (dacă există),
• a șteptați pâna când toate com- ponentele aflate în mișcare se opresc și motorul s-a răcit,
• t r a g e t i f i șa bujiei de pe bujie pentru a evita o pornire acci- dentală,
• respectați indicațiile suplimentare de protectie din cartea tehnică a motorului.

Pericol

Pentru a evita accidentele datorită dispozitivului de tăiere, toate lucrările la acesta, cum ar fi înlocuirea sau

ascuțirea cuțitelor, se vor efectua numai de către unități autorizate (sunt necesare scule speciale).

Atentie!

Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinați aparatul întotdeauna astfel încât bujia să fie îndreptată în sus.

Lucrări de întreținere

Atentie!

Respectați instrucțiunile de întreținere din cartea tehnică a motorului. La sfârșitul sezonului prezentăți aparatul la o unitate autorizată spre a fi verificat și a se efectua lucrările de întreținere.

Orice reparații precum și schimbarea bateriilor defecte respectiv a siguranțelor defecte trebuie făcute numai de către un atelier de specialitate.

Atentie!

Pericol de poluare datorită uleiului de motor.

După efectuarea schimbului de ulei, predați uleiul uzat la un centru de colectare sau unei firme specializate pentru reciclarea acestuia.

⚠️ Pericol de poluare datorită bateriilor/acumulatoarelor.

Nu aruncați baterii/acumulatoare la resturi menajere. Predați bateriile/acumulatoarele uzate la centrul de desfacere sau unei firme specializate pentru aceasta. Demontați bateriile/acumulatoarele înainte de predarea mașinii la fier vechi.

i Indicatie

Aveți în vedere intervalele de control și de întreținere din manualul motorului.

În funcție de model aparatul dvs. este dotat cu un indicator electronic de întreținere (Schița 13). Acordati atenție indicatorului de întreți- nere, suplimentar față de instrucțiunile de întreținere scrise.

Deservirea precum și alte informații le găsiți în instrucțiunea separată de deservire, care este anexată indicatorului de întreținere.

Înainte de fiecare utilizare

■ Verificați nivelul uleiului, iar în caz de nevoie adăugați ulei.
■ Verificați dacă legăturile prin înșurubare sunt fixe, în caz de nevoie strângeti-le.
■ Verificați dispozitivele de siguranță.

Controlați punctul de angrenare al ambreiajului:

(numai la aparatele cu roți motrice)

• Aparatul cu motorul pornit și dispozitivul de angrenare decuplat, nu are voie să se deplaseze înainte.
• Aparatul cu motorul pornit și dispozitivul de angrenare cuplat, trebuie să se deplaseze înainte.
  În caz de nevoie reglați punctul de intervenție cu moleta/piulița de reglare de pe maneta de actionare cu roată (în funcție de execuție pe partea de jos a consolei de contact) sau cablul de pornire.

După primele 2-5 ore de funcționare

■ Schimbați uleiul, vezi „Instrucțiunile de utilizare pentru motor”.

După fiecare cosit sau la interval de 8 săptămâni

(numai aparate cu starter electric)

■ Încărcați bateria timp de 10 ore.

O dată pe sezon

■ Schimbați uleiul, vezi „Instrucțiunile de utilizare pentru motor”.
■ Ungeti articulatiile și arcul de torsiune al clapetei de evacuare.
■ La sfârșitul sezonului prezentați aparatul la o unitate autorizată spre a fi verificat și a se efectua lucrările de întreținere.

Curățarea aparatului

Atentie!

Curățați aparatul după fiecare utilizare. Un aparat necurățat poate avea ca urmare defecte de material sau de funcționare.

Nu folosiți curățitoare de înaltă presiune pentru curățare.

Curățarea suportului de retenție

(numai la aparate cu suport de retentie)

Cel mai simplu este să curățați suportul de retenție imediat după ce ați cosit.

■ Demontați suportul de retenție pentru iarbă și goliti-l.
■ Suportul de retenție se poate spăla sub un jet puternic de apă (cu furtunul de apă pentru grădină).
Înainte de o nouă utilizare lăsați suportul de retenție să se usuce bine.

Curățarea cositoarei

Pericol

În timpul efectuării de lucrări la dispozitivul de tăiere vă puteți accidenta. Pentru a vă proteja, purtați mânuși de protectie.

Atentie!

Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinați aparatul întotdeauna astfel încât bujia să fie îndreptată în sus. Nu stropiți aparatul cu apă, deoarece părțile electrice se pot deteriora. Pe cât posibil, curățați aparatul imediat după ce ăți cosit.

Aparate fără sistem de spălare a capacului:

■ Curățați incinta de tăiere și clapeta de evacuare cu o perie, o măturice sau o cârpă.
■ Aşezati aparatul pe roți și îndepărtati toate resturile de iarbă și murdărie vizibile.

Aparate cu sistem de spălare a capacului:

Schiţa 14

Cositoarele de iarbă cu sistem de spălare a capacului sunt dotate cu un racord de apă. Cu acesta pot fi spălate resturile de iarbă de pe partea de jos a capacului cositoarei și pot fi evitate depunerile de chimicale corozive.

După cosire se va proceda după cum urmează:

■ Aşezati aparatul pe o suprafață plană fără grohotiș, pietre ș.a.m.d.

i Indicatie

Canalul de evacuare nu trebuie îndreptat spre case, garaje și altele asemănătoare.

■ Montați un adaptor de furtun obiș-nuit din comerț (opțional în volumul de livrare) pe un furtun de apă și racordați-I la racordul de apă al capacului cositoarei.
■ Deschideti apa.
■ Porniți motorul și lăsați-l să meargă câteva minute.
■ Opriti motorul și îndepărtați furtunul de apă de aparat.

După terminarea procesului de curătare:

■ Porniți motorul și lasați-I să meargă câteva minute, pentru a usca partea de jos a capacului cositoarei.
■ Opriti motorul.

Depozitarea aparatului

Pericol

de explozie și de incendiu.

Nu depozitați niciodată aparatul cu rezervorul alimentat cu combustibil (benzină) în încăperi unde vaporii de combustibil pot veni în contact cu foc deschis sau scântei.

Atentie!

Defecțiuni de material la aparat.

Depozitați aparatul (cu motorul răcit) numai în încăperi curate și uscate. Încazul unei depozitări mai îndelungate, de ex. pe timpul iernii, feriți aparatul de îngheț.

După sezonul de vară sau în cazul depozitării pe mai mult de o lună:

■ Goliți rezervorul de benzină într-un recipient adecvat și urmați instrucțiunile din „Instrucțiunile de utilizare pentru motor”.

Atentie!

Nu goliți rezervorul de combustibil în încăperi închise.

■ Curățați aparatul și suportul de retenție pentru iarbă.
■ Pentru a proteja aparatul contra ruginei, ștergeți piesele metalice cu o cârpă muiată în ulei (fără conținut de rășini) sau utilizați un spray cu ulei.
■ încărcați bateria (dacă există).

Conditii de garantie

În fiecare țară sunt valabile condițiile de garanție editate de societatea noastră sau de importator. În timpul perioadei de garanție defecțiunile datorate unui defect de material sau de fabricație se vor repara în mod gratuit. În cazul producerii unei defecțiuni care se încadrează în garanție, vă rugăm să vă adresați centrului de desfacere sau celei mai apropiate unități autorizate.

Informații referitoare la motor

Producătorul motorului este răspunză- tor pentru toate problemele legate de motor referitoare la putere, măsu- rarea puterii, datele tehnice, garanție și întreținere. În cartea tehnică a pro- ducătorului motorului aflată în dotare găsiți informații suplimentare.

Îndrumar de depanare

Deseori defectiunile cositoarei au cauze minore, pe care se recommandă să le cunoașteți și care partial pot fi remediate de dumneavoastră. Dacă nu sunteți siguri, solicitați sprijinul centrului de desfacere.

Problema Cauza posibilă/cauzele posibile Ajutor

Cablul demarorului nu se poate trage. Nu ați acționat ghidonul de siguranță.	Trageți de ghidonul de siguranță spre ghidonul principal.
Cuțitele sunt blocate.	Trageți fișa bujiei și înlăturați obiectul care blochează cuțitele.
Motorul este defect. Solicitați intervenția unei unități specia-lizate.
Motorul nu pomește. Maneta de accelerație nu este în poziție corectă.	Treceți maneta de accelerație pe poziția în sau CHOKE (dacă motorul este rece).
	Treceți maneta de accelerație pe poziția în max. sau START (dacă motorul este cald).
Cositoarea se află în iarbă înaltă. Deplasați cositoarea pe o suprafață cu iarbă scurtă.
Rezervorul de combustibil este gol. Umpleți rezervorul cu combustibil proaspăt și curat.
Fișa bujiei nu este fixată la loc.	Montați fișa bujiei.
Combustibilul este învechit sau impurificat.	Goliți rezervorul și umpleți-l cu combustibil nou.
Filtrul de aer este îmbâcsit. Curățați filtrul de aer.
Șocul nu a fost acționat. Acționați șocul.
N-ați acționat primerul la startul la rece.	Se activează primerul.
Bateria descărcată.	Încărcați acumulatorul cu aparatul din dotare.
Cablul este defect.	Verificați integritatea cablului electric.
Siguranța defectă.	Înlocuitți siguranța defectă într-un atelier de specialitate.
Zgomote neobișnuite (cloncănit, zdrăngănit, clămpănit).	Șuruburi, piulițe sau alte elemente de fixare nu sunt bine strânse. Fixați componentele în cauză. Dacă zgomotele continuă, adresați-vă unei unități specialitate.
Cutremurături, vibrații.	Cuțitele nu sunt bine fixate. Solicitați strângerea șurubului cuțitelor la o unitate specializată.
	Cuțitele sunt deteriorate. Solicitați schimbarea cuțitelor la o unitate specializată.
	Cuțitele nu sunt bine echilibrate. Solicitați echilibrarea sau schimbarea cuțitelor la o unitate specializată.
	Motorul nu este bine fixat. Solicitați fixarea motorului la o unitate specializată.
Tăietură necurată sau turația scade.	larba este prea înaltă. Reglați o înălțime de tăiere mai mare; eventual cosiți de două ori.

Problema Cauza posibilă/cauzele posibile Ajutor

Rămâne iarbă pe jos sau colectorul de iarbă nu se umple.	larba este prea umedă. Lăsați gazonul să se usuce.
	Sistemul de evacuare este înfundat. Opriti motorul, desfundați sistemul de evacuare.
	Cuțitele sunt tocite. Solicitați schimbarea sau ascuțirea cuțitelor la o unitate specializată.
	Puterea motorului este prea mică. Cosiți mai des, reglați înălțimea de tăiere mai mare.
	Suportul de retenție este plin. Opriti motorul, goliți suportul de retenție.
	Suportul de retenție este înfundat. Opriti motorul, desfundați fantele suportului de retenție.
Sistemul de antrenare a roților nu funcționează.	Cureaua trapezoidală este ruptă sau angrenajul de transmisie este defect.	Solicitați înlocuirea pieselor deteriorate la o unitate specializată.
	Cablul de tractiune/cablul Bowden este rupt.	Solicitați înlocuirea pieselor deteriorate la o unitate specializată.

Pregled vsebine

Z vašo varnost ..... 168

Sestavljanje 169

Upravljanje 169

Nasveti za nego trave ..... 173

Prenašanje 173
