MANUAL DE UTILIZARE Ambition 40 Wolf Garten
Pentru siguranța dumneavoastră .... 156
Montarea aparatului ..... 158
Mânuirea aparatului ..... 158
Sfaturi practice pentru tratarea gazonului 161
Transportul aparatului ..... 162
Lucrări de întreținere/ Curățarea aparatului ..... 162
Depozitarea aparatului ..... 163
Conditii de garantie ..... 163
Informații referitoare la motor .. 163
Îndrumar de depanare ..... 164
Informații de pe plăcuța indicatoare
Aceste informații sunt foarte importante pentru o identificare ulterioară a aparatului în vederea comandării unor piese de rezervă sau a lucrărilor Service-ului.
Plăcuța indicatoare se găsește în apropierea motorului. Notați toate datele de pe plăcuța indicatoare în tabela următoare.
Aceste date și altele referitoare la utilaj le găsiți în declarația de conformitate separată, care constituie parte integrantă a acestei instrucțiuni de utilizare.
Reprezentări illustrate
Deschideți paginile cu ilustrații de la începutul instrucțiunilor de utilizare.
Pentru siguranta dumneavoastră
Utilizarea corectă a maşinii de cosit
Maşina de cosit este destinată exclusiv utilizării
- în conformitate cu domeniile și cu respectarea strictă a măsurilor de protectția muncii descrise în aceste instructiuni;
- la cosirea gazonului în curtea sau în grădina gospodăriei dumneavoastră.
Orice altă utilizare nu este conformă cu destinația. Utilizarea neconformă cu destinația are ca urmare anularea garanției și refuzul oricărei răspunderi din partea producătorului.
Beneficiarul este răspunzător pentru toate daunele provocate terților și proprietății acestora.
Producătorul nu-și asumă răspunderea pentru daune produse datorită unor modificări neautorizate la mașina de cosit.
Numai pentru aparate cu dispozitiv electric de pornire:
Aparatul de încărcat din dotare se va folosi numai pentru încărcarea accumulatorului utilizat în mașina de cosit. Încărcarea accumulatorului este permisă numai cu acest aparat.
Respectați instrucțiunile de protecție și de utilizare
În calitate de beneficiar, citiți cu atenție aceste instrucțiuni de utilizare înainte de luarea în exploatare a aparatului. Respectați instrucțiunile și păstrați-le pentru o eventuală lectură ulterioară. Nu permiteți niciodată copiilor sau persoanelor care nu au citit aceste instrucțiuni de utilizare să folosească acest aparat.
În cazul schimbării deținătorului aparatului, dați aceste instrucțiuni de utilizare mai departe împreună cu aparatul.
Instrucțiuni generale de protectie
În acest paragraf găsiți instructiuni generale de protecție. Instructiuni speciale, care se referă la componentele și funcțiile individuale ale mașinii sau la domeniile de utilizare ale acesteia se găsesc în paragrafele corespunzătoare din aceste instructiuni de utilizare.
Înainte de începerea lucrului cu mașina de cosit
Persoanelor aflate sub influența unor substanțe narcotice, ca de ex. alcool, droguri sau medicamente, le este interzisă utilizarea mașinii de cosit.
Lucrul cu mașina de cosit este interzis persoanelor în vârstă sub 16 ani – legislația cu caracter local poate stabili vârsta minimă care permite utilizarea aparatului.
Acest aparat nu este destinat a fi folosit de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau psihice limitate sau fără experiență și/sau fără cunoștințe, în afară de cazul în care acestea sunt supravegheate de o persoană care răspunde de securitatea lor sau au primit de la aceasta indicații privind modul de folosire a aparatului.
Copiii trebuie supravegheati, pentru a ne asigura, că nu se joacă cu aparatul. Înainte de începerea lucrului, familiarizați-vă cu dotările și elementele de comandă ca și cu funcțiile mașinii de cosit.
Depozitați combustibilul numai în recipiente special destinate pentru aceasta și nu-l depozitați în apropierea unor surse de căldură (de ex. sobe sau cazane de apă caldă). Alimentați aparatul numai în aer liber.
Nu alimentați maçina cu motorul pornit sau fierbite.
Dacă teava de eşapament, rezervorul sau buşonul rezervorului sunt deteriorate, înlocuți-le.
Înainte de a utiliza maşina de cosit, verificați,
- dacă su portul de retenție iarbă funcționează și clapeta de evacuare se închide corect. Piesele deteriorate, uzate sau care lipsesc trebuie înlocuite, respectiv completate fără întârziere.
- dacă lamele coasei, bolțurile de fixare și întregul dispozitiv de tăiere este uzat sau deteriorat. Pentru a evita dezechilibrarea ansamblului piesele uzate sau deteriorate se vor înlocui de către ateliere de specialitate numai în set complet.
Piesele de schimb și accesoriiile trebuie să corespundă cerințelor stabilite de producător.
Din această cauză folosiți numai piese de schimb originale și accesorii originale sau piesele de schimb și accesoriiile admise de producător.
Reparațille se vor efectua numai de către unități specializate.
În timpul lucrului cu aparatul
În timpul utilizării sau a efectuării unor lucrări la mașina de cosit, trebuie să purtați îmbrăcăminte adecvată, ca de exemplu:
- m â n u și,
- pantaloni lung,
- haine strânse pe corp,
- dopuri pentru urechi,
- ochelari de protectie.
Toate dispozitivele de siguranță trebuie să fie complet montate pe aparat și în bună stare de funcționare.
Nu modificati dispositivele de protectie.
Utilizați aparatul numai în starea tehnica recomandată și livrată de către producătorul mașinii de cosit.
Nu modificati niciodată reglările motorului instalate de fabrică.
Evitați focul deschis, scânteile și nu fumați.
Înainte de efectuarea oricăror lucrări la acest aparat
În scópul evitării accidentelor înainte de efectuarea oricăror lucrări (de ex. lucrări de întreținere sau efectuarea de reglaje) sau a transportului aparatului (de ex. ridicarea sau deplasarea acestuia), respectați următoarele
- opriți motorul,
- se scoate cheia de aprindere (dacă există),
- a șteptați pâna când toate componentele aflate în mișcare se opresc și motorul s-a răcit,
- tr a g e t i f i șa bujiei de pe bujie pentru a evita o pomire accidentală,
- respectați indicațiile suplimentare de protecție din cartea tehnică a motorului.
După terminarea lucrului
Nu părăsiți niciodată aparatul fără să opriți motorul și – dacă există – fără să scoateți cheia de aprindere.
Instalații de siguranță
Figura 1
⚠️ Pericol
Nu utilizati niciodată aparate cu dispozitive de protectie deteriorate sau dacă acestea nu sunt montate.
Mânerul de protectie este destinat siguranței dumneavoastră; el oprește imediat motorul și dispozitivul de tăiere în caz de urgentă.
Scoaterea din funcție a acestui dispozitiv este interzisă.
Clapeta de evacuare (2) sau tampon de ricoșeu (3)
Clapeta de evacuare/tamponul de ricoșeu vă feresc de accidentare prin dispozitivul de tăiere sau a obiectelor solide antrenate de acesta. Mașina de cosit se va folosi numai cu clapeta de evacuare sau cu tamponul de ricoșeu montate.
Simboluri pe aparat
Pe aparat se află diverse simboluri. În continuare găsiți explicațiile pentru aceste simboluri:
Atenție! Înainte de punerea în funcțiune citiți instrucțiunile de utilizare!
Feriți terțe persoane din raza de actiune a a paratului!
Se opreşte motorul și se scoate cheia de aprindere înaintea tuturor lucrărilor la aparat și înainte de a părăsi aparatul.
Respectați indicațiile suplimentare din capitolul „Pentru siguranța dumnea-voastră”.
Înainte de a efectua lucrări la dispozitivul de tăiere trageți fișa bujiei de pe bujie!
Feriți-vă măinile și picioarele din raza de acțiune a dispozitivului de tăiere! Înainte de a efectua reglaje, de a curăța sau de a verifica aparatul opriți motorul și trageți fișa bujiei de pe bujie.
Pericol de accidentare – lucrați numai cu tamponul de ricoșeu montat.


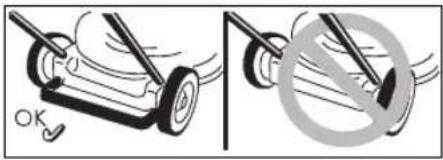

OKPericol de accidentare – lucrați numai cu bara de protectie din spate montată.
Pericol de accidentare – lucrați numai cu paravanul de ejectare montat.
Conservati aceste simboluri de pe aparat lizibile.
Simboluri în instrucțiunile de utilizare
În aceste instructiuni găsiți simboluri de avertizare sau care se referă la informații importante.
În continuare explicațiile pentru aceste simboluri:
Pericol
Vă avertizează asupra unor pericole corelate cu lucrarea efectuată și care prezintă risc de accidentare.
Atentie!
Vă avertizează asupra unor pericole corelate cu lucrarea efectuată și care pot avea ca urmare deteriorarea aparatului.
Indicatie
Marchează informații importante și sfaturi practice de utilizare.
Montarea aparatului
La sfârșitul acestor instrucțiuni sau intrun pliant suplimentar este descrisă sub forma unor schițe montarea aparatului.
Resturile de ambalaj aferente, aparatele vechi etc. se salubrizează în conformitate cu prescripțiile locale.
Mânuirea aparatului
Respectați și indicațiile din cartea tehnică a motorului.
Pericol
de accidentare
- Terte persoane, copii sau animale mici se vor feri din raza de actiune a aparatului. Pericol de accidentare prin pietre sau alte obiecte antrenate de dispozitivul de tăiere.
Pericol de cădere
- Lucrați cu aparatul numai la pas. - Fiți foarte precauți când cosiți mergând înapoi și trageți aparatul spre dumneavoastră.
- La cositul unor pante abrupte aparatul se poate răsturna iar dumneavoastră vă puteți accidenta. Cosiți oblic pe pantă; nu lucrați niciodată pe pantă direct în sus sau în jos. Nu cosiți terenuri cu panta mai mare de 20%.
- Aveți multă grijă la schimbarea direcției de mers; trebuie să fiți bine sprijiniti pe picioare.
- Există pericol de accidentare la cositul marginilor terenurilor. Cositul la marginea unor garduri vii sau unor pante abrupte este periculos. În timpul cositului păstrați o distanță corespun-zătoare.
- La cositul ierbii ude aparatul poate alunca iar dumneavosatră puteți cădea. Cosiți numai dacă iarba este uscată.
- Lucrați numai la lunima zilei sau dacă dispuneți de o iluminare artificială suficientă.
Pericol de rănire
- Distanța de protectie față de componentele aflate în rotatie definită de lonjeroanele de directie trebuie respectată permanent.
- În timpul funcționării zona de lucru a operatorului se găsește în spatele tijei de conducere.
- Nu vă apropiati din nici o direcție cu mâinile sau picioarele de piesele aflate în rotație.
- Nu folositi aparatul în condiții climaterice nefavorabile, ca de ex. pericol de ploaie sau furtună.
- Opriti motorul și așteptați până ce dispozitivul de tăiere aflat în mișcare se oprește înainte de:
- a înclina aparatul,
- a deplasa aparatul peste alte suprafete decât iarbă,
- Se opreşte motorul și pentru a evita o pornire neintentionată a motorului, se scoate cheia de aprindere (dacă există), se lasă motorul să se răcească și se scoate fișa bujiilor.
- înainte de a desfunda sau debloca fanta de evacuare,
- înainte de a controla, de a curăța, de a efectua reglaje sau lucrări de întreținere la cositoare,
- dacă ați lovit un corp străin. Verificați aparatul, în caz că prezintă deteriorări, apelați la serviciile unui atelier specializat,
- dacă aparatul începe să vibreze în mod neobișnuit. Verificați imediat starea aparatului.
- N u r i d i c a t i și nu transportați niciodată aparatul cu motorul pornit.
- Controlați terenul care urmează a fi c o s i t și îndepăratați toate obiectele care ar putea fi antrenate și aruncate de aparat.
- În cazul lovirii unui corp străin cu dispozitivul de tăiere (de ex. o piatră) sau dacă aparatul începe să vibreze în mod neobișnuit, opriți imediat motorul.
Verificați aparatul, în caz că prezintă deteriorări, apelați la serviciile unui atelier specializat.
- Nu vă plasați niciodată în fața aparatelor cu secerătoare.
Aparate cu suport de retentie pentru iarbă:
- La demontarea suportului de retenție vă puteți accidenta sau se pot accidenta terțe persoane datorită ierbii sau a unor corpuri solide antrenate. Nu goliți suportul niciodată cu motorul pornit. Opriți în prealabil aparatul.
Există pericol de sufocare datorită monoxidului de carbon.
Lăsați motorul să funcționeze numai în aer liber.
Pericol de explozie și de incendiu
- Vaporii de benzină sunt explozivi iar benzina este extrem inflamabilă.
- Alimentați aparatul cu combustibil înainte de a porni motorul. Nu deschideți bușonul rezervorului de benzină cu motorul pornit sau dacă acesta mai este fierbinte.
- Completați benzina din rezervor numai cu motorul oprit și după ce acesta s-a răcit. Evitați focul deschis, scânteile și nu fumați. Alimentați aparatul numai în aer liber.
- Dacă s-a revărsat benzină, nu porniți motorul. Îndepărtați aparatul de pe suprafața pe care s-a vărsat benzină și așteptați pâna ce vaporii de benzina se împrăștie.
-
Pentru a evita un pericolul de incendiu, feriți următoarele componente de iarbă sau de revărsarea de ulei:
-
motorul
- te a v a de e şapament
- bateriile/acumulatorii
-rezervorul de benzină.
Pericol de împiedicare
- Lucrați cu aparatul numai la pas.
Atentie!
Deteriorări ale aparatului
- Pietre, crengi sau alte obiecte asemănătoare risipite pe jos pot deteriora aparatul sau pot influența negativ funcționarea acestuia. Îndepărtați din zona de lucru toate obiectele solide.
- Lucrați cu aparatul numai dacă se află în stare tehnicaireproșabilă. Înainte de fiecare utilizare efectuați un control vizual. Controlați în special integritatea dispozitivelor de protecție, a elementelor de comandă și stabilitatea elementelor de legătură.
Înainte de a începe lucrul, înlocuiti eventualele piese defecte.
i Perioada de utilizare
Respectați orele de liniște stabilite pe plan național/local (dacă este cazul, informați-vă la administrația locală).
i Orientarea
La datele privind pozițiile pe aparat (de ex. stânga, dreapta), se pleacă întotdeauna de la ghidon în direcția de lucru a aparatului.
Înainte de prima punere în funcțiune
Se toarnă ulei de motor
Atentie!
Din motive legate de transportul aparatului, acesta se livrează fără ulei de motor.
- Din această cauză, înainte de prima utilizare, alimentați aparatul cu ulei; vezi îndrumarul pentru motor.
Încărcați accumulatorul
(Aparate cu demaror electric)
⚠️ Pericol de corodare/întoxicare
In cazuri extreme trebuie luate în calcul scurgeri de lichide sau emisii de gaze.
Accumulatorul se găsește în tabloul de bord pe tija superioară (Figura 2).
⚠️ Pericol de electrocutare
Verificați aparatul de încărcare înainte de fiecare folosire, dacă prezintă defectiuni exterioare. Nu folosiți niciodată un aparat de încărcare deteriorat.
Atentie!
- Asigurați-vă că rețeaua funcționează corespunzător datelor de pe plăcuța de tip a aparatului de încărcare cu 220–230 V și 50 Hz.
- Protejati aparatul de încărcare de umezeală, ploaie, zăpadă precum și de ger.
- Încărcați acumulatorul numai în spații uscate. Nu depășiți timpul de încărcare maxim de 12 ore.
- Separati aparatul de încărcare de rețea și de aparat înainte de a pune în funcțiune cositoarea de iarbă.
Figura 2
Înainte de prima utilizare, încărcați acumulatorul cel puțin timp de 10 de ore. Utilizați în acest scop numai aparatul de încărcat din dotare.
i Indicatie
Decuplați aparatul de încărcat în ordine inversă.
i Indicații de salubrizare pentru aparatul de încărcare
Pentru aparatul de încărcare se aplică prescripțiile de salubrizare pentru aparate electrice. Respectați prescripțiile locale.
Lucrări de reglare înaintea fiecărei utilizări
⚠️ Pericol de rănire
Înainte de efectuarea oricăror lucrări la acest aparat
- opriti motorul,
- se scoate cheia de aprindere (dacă există),
- s e a steaptă până când toate părțile mobile ale aparatului s-au oprit; motorul trebuie să fie răcit,
- t r a g e t i f i șa bujiei de pe bujie pentru a evita o pornire accidentală.
Montarea suportului de retentie
(numai la aparate cu coş pentru colectarea ierbii)
Figura 11
■ Ridicati clapeta de evacuare și fixați suportul de retenție pentru iarbă.
Reglarea înălțimii de tăiere
Figura 3
Reglați înălțimea de tăiere a ierbii după dorință.
Posibilitate de reglare (în funcție de model) de la cca. 3 cm până la maximum 9 cm.
i Indicatie
La aparatele cu reglarea individuală a roților toate roțile vor fi reglate la aceeași înălțime.
Model A
■ Fixați roțile în poziția dorită.
Model B
■ Trageți de eclisă și zăvorâți-o în poziția dorită.
Model C
■ Mișcați maneta centrală pentru reglarea înălțimii înainte respectiv înapoi și zăvâți-o.
Fixarea direcției roților din față
(numai aparate cu roți din față blocabile)
Figura 4
Fixarea roților pentru deplasarea drept înainte – orientați roțile înainte și introduceti etrierul în orificiul mare.
Roțile se pot roti liber – introducți etrierul în orificiul mic.
Umplerea rezervorului și verificarea nivelului uleiului
■ Alimentați rezervorul cu benzină fără plumb.
■ Rezervorul de carburant se umple până la 2 cm sub cantul inferior al ștuțului de umplere.
■ Rezervorul de carburant se închide bine.
■ Se verifică nivelul uleiului și se completează în caz de nevoie (vezi manualul motorului).
Pornirea motorului
Figura 5
Pericol
Pentru a evita accidentele,
- nu porniți motorul dacă stați în fața fantei de evacuare;
- feriți-vă mâinile și picioarele din raza de acțiune a dispozitivului de tăiere;
- nu vă apropiati cu mâinile, picioarele sau alte părți ale corpului de componente aflate în rotație. Nu stați niciodată în fața fantei de evacuare.
Înainte de a porni motorul decuplați toate dispozitivele de tăiere și antrenare.
Nu răsturnați aparatul la pornire. Plasați aparatul pe o suprafață netedă cu puțină sau fără iarbă.
i Indicații referitoare la motor
Acordati atenție informațiilor din manualul motorului.
- Unele modele nu au manetă de acceleratie, turația se reglează automat. Motorul funcționează permanent cu turația optimă.
- Si la un motor cald poate fi eventual necesară acționarea șocului sau a primerului.
- Unele modele nu au şoc şi nu au primer. Motorul se regleză automat la respectivul proces de pomire.
La motorul rece:
■ Se deschide robinetul de benzină (dacă există).
Motoare cu şoc N:
■ Treceți maneta de șoc pe poziția Nl sau trageti-o afară și treceți maneta de acceleratie (dacă se află în dotare) pe poziția /max - Figura 5A.
sau
■ treceți maneta de acceleratie pe poziția N Figura 5B.
Aparate cu primer:
■ Apăsați puternic primerul de 1–5 ori și treceți maneta de accelerație (dacă se află în dotare) pe poziția /max. – Figura 5C.
La motorul cald:
■ Se deschide robinetul de benzină (dacă există).
■ Treceți maneta de acceleratie (dacă este în dotare) pe poziția /max.
Aparate fără demaror electric:
Figura 5E
■ Treceți în spatele aparatului - apăsați ghidonul de siguranță și mentineți-I apăsat.
■ Trageți cablul starterului încet pâna ce opune rezistență, apoi trageți de el cu o mișcare bruscă. Nu eliberați brusc cablul; lăsați-l să se ruleze la loc încet.
Aparate cu demaror electric:
Figura 5D
■ Se separă aparatul de încărcare de rețea și de aparat.
■ Treceți în spatele aparatului – apăsați ghidonul de siguranță și mențineți-I apăsat.
■ Suciți cheia de contact de pe panoul de comandă spre dreapta și mențineți-o așa pâna ce motorul pornește (durata startului maximum 5 secunde; înainte de o nouă tentativă așteptați 10 secunde).
i Indicatie:
La aparatele cu pornire electrică motorul poate fi pornit (în funcție de execuție) și manual cu mânerul de pornire prin tracțiune.
Când motorul funcționează:
■ După pornirea motorului (în funcție de dotare):
- împingeti şocul înapoi (dacă se află în dotare),
- t r e c e t i m a n e t a de acceleraț (dacă se află în dotare) pe o poziție între /max. și min. și lăsați motorul să se încălzească scurt timp.
■ Pentru a così iarba, treceți maneta de acceleratie (dacă este în dotare) pe poziția maximă.
i Indicatie
Informații suplimentare legate de funcționarea motorului se găsesc în cartea tehnică a motorului.
Oprirea motorului
Figura 7
■ Treceți maneta de acceleratie (dacă este în dotare) pe poziția /min.
■ Eliberați ghidonul. Motorul și dispozitivul de tăiere se opresc după scurt timp.
Lucrul cu aparatul
Cuplarea/decuplarea mecanismului de antrenare
(numai la aparatele cu roți motrice) Figura 6A, B, C
Cuplarea mecanismului de antrenare 📌:
■ Se trage maneta /etrierul și se ține.
■ Se eliberează maneta/etrierul.
Decuplarea mecanismului de antrenare :
Modificarea vitezei de actionare a actionării cu roată
Deteriorări ale aparatului
Reglarea se face numai când motorul funcționează.
Figura 6D/E
■ Seleçãoni treapta de viteză cu maneta mică.
Figura 6F
■ Reglați viteza de deplasare cu maneta de reglaj (între /max. și /min.).
Demontați și goliti suportului de retenție
(la aparate cu suport de retentie)
Figura 11
Dacă pe jos rămâne iarbă cosită sau indicatorul de umplere arată că s-a umplut coșul:
■ Se dă drumul la etrierul de siguranță și se așteaptă până când motorul s-a oprit.
■ Ridicati clapeta de evacuare și demontați suportul de retentie.
■ Goliți-I de continut.
Lucrul fără suport de retenție pentru iarbă
Dacă demontați suportul de retenție, clapeta de evacuare coboară în jos. În cazul lucrului fără suport de retenție, iarba cosită este aruncată direct în jos.
Montarea accesoriiilor pentru mărunțit
(la aparatele cu accesorii opționale de împrăștiere a ierbii cosite)
Aparate cu aruncare în spate:
Figura 8A
■ Ridicati clapeta de evacuare.
■ Demontați suportul de retenție pentru iarbă.
■ Montați până de împrăștiere (în funcție de model).
■ Lăsați clapeta de evacuare în jos.
i Indicatie
Modele cu funcție de împrăștiere integrată nu necesită o pană de împrăștiere separată – această funcție este preluată de o clapetă din spate special formată (Figura 8B).
Aparate cu aruncare laterală:
Figura 9
■ Montarea protectiei de lovire/închiderii împrăștierii în locul aruncării laterale (Figura. 9A)
sau
■ Se îndepărtează aruncarea laterală - protectția de lovire/închiderea împrăștierii se închide automat (Figura 9B).
Echiparea aparatelor pentru aruncare laterală
(in funcție de execuție)
■ Dacă există: scoateți colectorul de iarbă și lăsați în jos clapeta de aruncare din spate.
■ Se ridică protecția de lovire/închiderea împrăștierii și se montează evacuarea laterală (Figura 9C).
După terminarea lucrului
■ Se scoate cheia de aprindere (dacă există).
■ Așteptați pâna când toate componentele aflate în mișcare se opresc și motorul s-a răcit.
■ Se închide robinetul de benzină (dacă există- Vezi manualul motorului).
■ Trageți fișa bujiei.
■ Goliți suportul de retentie.
Aparate cu demaror electric:
■ Încărcați bateria timp de 10 ore.
i Indicație
Aparatele se depozitează în spații închise numai cu motorul răcit.
Sfaturi practice pentru tratarea gazonului
Câteva sfaturi practice pentru ca gazonul dumneavoastră să crească sănătos și uniform.
Cositul
Gazonul constă din diferite soiuri de iarbă. Dacă cosiți des, crește iarbă cu rădăcini puternice care formează un gazon dens. Dacă cosiți mai rar, crescierburi mai înalte și alte herbacee (ca de ex. trifoi, sau diverse flori).
Înălțimea normală a unui gazon este de 4–5 cm. Cosirea ar trebui să se facă numai ^1/_3 din înălțimea totală; deci se va tăia la 7–8 cm la înălțimea normală.
Se recomandă să nu tăiați iarba mai scurtă de 4 cm; în caz contrar gazonul se poate deteriora în timpul perioadelor de uscăciune.
Harba înaltă (de ex. crescută în timpul concediului) se va così în etape pâna ajungeți la înălțimea normală.
La cosirea ierbii suprapuneți puțin benzile de tăiere.
Tocatul ierbii (cu accesoriiile)
larba cosită se măruntește în bucăți mici (de ca. 1 cm) și rămâne pe gazon. Astfel gazonul poate refolosi substanțele nutritive.
Pentru un rezultat optim, gazonul trebuie ținut permanent scurt; vezi paragraful „Cositul”. La tocatul ierbii respectați următoarele:
- Nu cosiți iarbă udă.
- Nu cosiți niciodată mai mult de 2 cm din lungimea totală a firelor de iarbă.
- Deplasati-vă cu viteză redusă.
- Utilizați turația maximă a motorului.
- Curățați dispozitivul de tăiere la intervale regulate.
Transportul aparatului
Distanțe scurte manual
Pericol
Obiectele pot fi prinse de mecanismul de tăiere rotativ și aruncate și prin aceasta pot provoca pagube.
Înainte de a deplasa aparatul peste alte suprafețe decât iarbă opriți motorul.
Cu un mijloc de transport
Pericol
Înainte de fiecare transport opriți motorul și lăsati-l să se răcească.
Scoateți stecherul bujiei.
Nu transportați aparatul răsturnat. În cazul transportului aparatului pe, sau într-un vehicol, asigurați-I ca să nu alunece.
Transportați aparatul numai cu rezervorul de combustibil gol. Capacul rezervorului de combustibil trebuie să fie bine închis.
Aparate cu ghidon rabatabil:
Figura 10
■ Pentru a ocupa mai puțin loc, puteți să rabatați ghidonul.
Lucrări de întreținere/ Curățarea aparatului
Pericol
Pentru evitarea unor accidente, înainte de efectuarea tuturor lucrărilor la acest aparat
- opriti motorul,
- se scoate cheia de aprindere (dacă există),
- a șteptați pâna când toate componentele aflate în mișcare se opresc și motorul s-a răcit,
- t r a g e t i f i șa bujiei de pe bujie pentru a evita o pornire accidentală,
- respectați indicațiile suplimentare de protectie din cartea tehnică a motorului.
! Pericol
Pentru a evita accidentele datorită dispozitivului de tăiere, toate lucrările la acesta, cum ar fi înlocuirea sau ascuțirea cuțitelor, se vor efectua numai de către unități autorizate (sunt necesare scule speciale).
Atentie!
Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinați aparatul întotdeauna astfel încât bujia să fie îndreptată în sus.
Lucrări de întreținere
Atentie!
Respectați instrucțiunile de întreținere din cartea tehnică a motorului. La sfârșitul sezonului prezentați aparatul la o unitate autorizată spre a fi verificat și a se efectua lucrările de întreținere.
Atentie
Pericol de poluare datorită uleiului de motor.
După efectuarea schimbului de ulei, predați uleiul uzat la un centru de colectare sau unei firme specializate pentru reciclarea acestuia.
⚠️ Pericol de poluare datorită bateriilor/acumulatoarelor.
Nu aruncați baterii/acumulatoare la resturi menajere. Predați bateriile/acumulatoarele uzate la centrul de desfacere sau unei firme specializate pentru aceasta.
Demontați bateriile/acumulatoarele înainte de predarea mașinii la fier vechi.
i Indicatie
Aveți în vedere intervalele de control și de întreținere din manualul motorului. În funcție de model aparatul dvs. este dotat cu un indicator electronic de întreținere (Figura 13). Acordați atenție indicatorului de întreținere, suplimentar față de instrucțiunile de întreținere scrise. Deservirea precum și alte informații le găsiți în instrucțiunea separată de deservire, care este anexată indicatorului de întreținere.
Înainte de fiecare utilizare
■ Verificați nivelul uleiului, iar în caz de nevoie adăugați ulei.
■ Verificați dacă legăturile prin înșurubare sunt fixe, în caz de nevoie strângeti-le.
■ Verificați dispozitivele de siguranță.
Controlați punctul de angrenare al ambreiajului:
(numai la aparatele cu roți motrice)
- Aparatul cu motorul pornit și dispozitivul de angrenare decuplat, nu are voie să se deplaseze înainte.
- Aparatul cu motorul pomit și dispozitivul de angrenare cuplat, trebuie să se deplaseze înainte.
În caz de nevoie se reglează punctul de intervenție cu moleta/piulița de reglare de pe maneta acționării pe roată sau de pe cablul de tracțiune Bowden.
După primele 2-5 ore de funcționare
■ Schimbați uleiul, vezi "Instrucțiunile de utilizare pentru motor".
După fiecare cosit sau la interval de 8 săptămâni
(numai aparate cu starter electric)
■ Încărcați bateria timp de 10 ore.
O dată pe sezon
■ Schimbați uleiul, vezi „Instrucțiunile de utilizare pentru motor”.
■ Ungeți articulațiile și arcul de torsiune al clapetei de evacuare.
■ La sfârșitul sezonului prezentăți aparatul la o unitate autorizată spre a fi verificat și a se efectua lucrările de întreținere.
Curățarea aparatului
Atentie!
Curățați aparatul după fiecare utilizare. Un aparat necurățat poate avea ca urmare defecte de material sau de funcționare.
Nu folositi curățitoare de înaltă presiune pentru curățare.
Curățarea suportului de retenție
(numai la aparate cu suport de retentie)
Cel mai simplu este să curățați aparatul imediat după ce ați cosit
■ Demontați suportul de retnetie pentru iarbă și goliti-l.
■ Suportul de retenție se poate spăla sub un jet puternic de apă (cu furtunul de apă pentru grădină).
Înainte de o nouă utilizare lăsați suportul de retenție să se usuce bine.
Curățarea cositoarei
Pericol
În timpul efectuării de lucrări la dispozitivul de tăiere vă puteți accidenta. Pentru a vă proteja, purtați mânuși de protectie.
Atentie!
Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinați aparatul întotdeauna astfel încât bujia să fie îndreptată în sus.
Pe cât posibil, curățați aparatul imediat după ce ați cosit.
■ Curățați incinta de tăiere și clapeta de evacuare cu o perie, o măturice sau o cârpă.
■ Aşezati aparatul pe roți și îndepărtatii toate resturile de iarbă și murdărie vizibile.
Depozitarea aparatului
⚠️ Pericol de explozie și de incendiu.
Nu depozitați niciodată aparatul cu rezervorul alimentat cu combustibil (benzină) în încăperi unde vaporii de combustibil pot veni în contact cu foc deschis sau scântei.
Atentie
Defectiuni de material la aparat.
Depozitați aparatul (cu motorul răcit) numai în încăperi curate și uscate. În cazul unei depozitări mai îndelungate, de ex. pe timpul iernii, feriți aparatul de îngheț.
După sezonul de vară sau în cazul depozitării pe mai mult de o lună:
■ Goliți rezervorul de benzină într-un recipient adecvat și urmați instrucțiunile din „Instrucțiunile de utilizare pentru motor”.
Atentie!
Nu goliți rezervorul de combustibil în încăperi închise.
■ Curățați aparatul și suportul de retenție pentru iarbă.
■ Pentru a proteja aparatul contra ruginei, ștergeți piesele metalice cu o cârpă muiată în ulei (fără conținut de rășini) sau utilizați un spray cu ulei.
■ încărcati bateria (dacă există).
Conditii de garantie
În fiecare țară sunt valabile condițiile de garanție editate de societatea noastră sau de importator. În timpul perioadei de garanție defectiunile datorate unui defect de material sau de fabricație se vor repara în mod gratuit. În cazul producerii unei defectiuni care se încadrează în garanție, vă rugăm să vă adresați centrului de desfacere sau celei mai apropiate unități autorizate.
Informații referitoare la motor
Producătorul motorului este răspunzător pentru toate problemele legate de motor referitoare la putere, măsurarea puterii, datele tehnice, garanție și întreținere. În cartea tehnică a producătorului motorului aflată în dotare găsiți informații suplimentare.
Îndrumar de depanare
Deseori defectiunile cositoarei au cauze minore, pe care se recomandă să le cunoașteți și care parțial pot fi remediate de dumneavoastră. Dacă nu sunteți siguri, solicitați sprijinul centrului de desfacere.
Problema Cauza posibilă/cauzele posibile Ajutor
| Cablul demarorului nu se poate trage. | Nu ați acționat ghidonul de siguranță. | Trageți de ghidonul de siguranță spre ghidonul principal. | |
| Sunt blocate. | Trageți fișa bujiei și înlăturați obiectul care blochează cuțitele. | ||
| Motorul este defect. Solicitați intervenția unei unități specializate. | |||
| Motorul nu pornește. Maneta de accelerație nu este în poziție corectă. | Treceți maneta de accelerație pe poziția I sau CHOKE (dacă motorul este rece). | ||
| Treceți maneta de accelerație pe poziția /max. sau START (dacă motorul este cald). | |||
| Cositoarea se află în iarbă înaltă. Deplasați cositoarea pe o suprafață cu iarbă scurtă. | |||
| Rezervorul de combustibil este gol. Umpleți rezervorul cu combustibil proaspăt și curat. | |||
| Fișa bujiei nu este fixată la loc. | Montați fișa bujiei. | ||
| Combustibilul este învechit sau impurificat. | Goliți rezervorul și umpleți-l cu combustibil nou. | ||
| Motorul nu pornește. | Filtrul de aer este îmbăcsit. | Curățați filtrul de aer. | |
| Carburatorul este „înecat”. | Demontați bujia, uscați-o, treceți maneta de accelerație pe minimum, acționați demarorul de mai multe ori, montați bujia la loc și porniți motorul. | ||
| Șocul nu a fost acționat acționați șocul. | Acționați șocul. | ||
| N-ați acționat primerul la startul la rece. | Se activează primerul. | ||
| - La aparatul cu pornire electrică: | Bateria descărcată. | Încărcați acumulatorul cu aparatul din dotare. | |
| Cablul este defect. | Verificați integritatea cablului electric. | ||
| Zgomote neobișnuite (cloncănit, zdrăngănit, clâmpănit). | Șuruburi, piulițe sau alte elemente de fixare nu sunt bine strânse. | Fixați componentele în cauză. Dacă zgomotele continuă, adresați-vă unei unități specializate. | |
| Problema | Cauza posibilă/cauzele posibile | Ajutor |
| Cutremurături, vibrații. | Cuțitele nu sunt bine fixate. | Solicitați strângerea șurubului cuțitelor la o unitate specializată. |
| Cuțitele sunt deteriorate. Solicitați schimbarea cuțitelor la o unitate specializată. | ||
| Cuțitele nu sunt bine echilibrate. Solicitați echilibrarea sau schimbarea cuțitelor la o unitate specializată. | ||
| Motorul nu este bine fixat. Solicitați fixarea motorului la o unitate specializată. | ||
| Tăietură necurată sau turația scade. | larba este prea înaltă. | Reglați o înălțime de tăiere mai mare; eventual cosiți de două ori. |
| Rămâne iarbă pe jos sau colectorul de iarbă nu se umple. | larba este prea umedă. Lăsați gazonul să se usuce. | |
| Sistemul de evacuare este înfundat. Opriți motorul, desfundați sistemul de evacuare. | ||
| Cuțitele sunt tocite. Solicitați schimbarea sau ascuțirea cuțitelor la o unitate specializată. | ||
| Puterea motorului este prea mică. Cosiți mai des, reglați înălțimea de tăiere mai mare. | ||
| Suportul de retenție este plin. Opriți motorul, goliți suportul de retenție. | ||
| Suportul de retenție este înfundat. | Opriți motorul, desfundați fantele suportului de retenție. | |
| Sistemul de antrenare a roților nu funcționează. | Cureaua trapezoidală este ruptă sau angrenajul de transmisie este defect. | Solicitați înlocuirea pieselor deteriorate la o unitate specializată. |
| Cablul de tracțiune/cablul Bowden este rupt. | Solicitați înlocuirea pieselor deteriorate la o unitate specializată. | |
Pregled vsebine
Z vašo varnost ..... 166
Sestavljanje 168
Upravljanje 168
Nasveti za nego trave ..... 171
Prenašanje 171
