IWH370 - Aquecedor de água instantâneo e aquecedor de água N'oveen - Manual de utilização gratuito

Tipo de Produto	Aquecedor de Água Instantâneo (Torneira Elétrica)
Modelo	IWH370
Marca	N'oveen
Tensão	220 – 240 V / 50 Hz
Consumo de Energia	3000 – 3600 W
Vazão	2 – 2.5 L/min
Pressão de Trabalho	0.04 – 0.6 MPa
Dimensões do Produto (L x A x P)	16.7 x 30 x 19 cm
Dimensões da Embalagem	26 x 31.5 x 12 cm
Peso Líquido	1.4 kg
Peso Bruto	1.8 kg
Instalação	Montado na parede ou em pé; deve ser instalado horizontalmente
Controle de Temperatura	Botão giratório com alcance de 150° (60° quente, 60° frio, 30° sem água)
Display LED	Mostra a temperatura de aquecimento da água e status operacional (aquecendo/desligado)
Compatibilidade com Chuveiro	Compatível com conjunto de chuveiro opcional (adaptador incluído para alguns modelos)
Recursos de Segurança	Tomada aterrada necessária; não use extensões; desligamento automático se o fluxo de água parar; proteção contra superaquecimento; não use em temperaturas congelantes
Limpeza	Limpeza regular do arejador (desrosqueie, enxágue, use agulha se necessário); limpe o tubo de aquecimento com escova de dentes após remover a tampa final; desconecte a energia antes de limpar
Manutenção	Após cada uso, ajuste o botão para a área de água fria por 5 segundos para prolongar a vida útil do elemento de aquecimento
Garantia	Consulte a documentação do fabricante (não especificada)
Ambiente de Uso	Uso interno apenas; não use em condições de congelamento

Perguntas frequentes - IWH370 N'oveen

Qual é a pressão mínima e máxima de água necessária para o IWH370?

A pressão de trabalho deve estar entre 0,04 MPa e 0,6 MPa. Se a pressão estiver muito baixa, o dispositivo pode não aquecer; se muito alta, a temperatura da água pode cair.

Como instalar o aquecedor de água instantâneo IWH370?

Monte o dispositivo horizontalmente na parede ou coloque-o sobre uma mesa conforme mostrado no manual. Certifique-se de que todas as conexões estão apertadas. Conecte a uma tomada aterrada com classificação de fusível adequada. Não use extensões.

Por que a água não está aquecendo?

Verifique a fonte de alimentação e certifique-se de que a pressão da água é pelo menos 0,04 MPa. Se a pressão estiver muito baixa, o aquecedor pode não ativar. Verifique também se o botão está virado para a área de água quente.

Como limpar o arejador e o tubo de aquecimento?

Para o arejador: desrosqueie, enxágue sob alta pressão e use uma agulha para remover detritos. Para o tubo de aquecimento: desconecte a energia, abra a tampa da extremidade direita, limpe suavemente o tubo com uma escova de dentes e enxágue com água.

O que o display LED mostra?

O display mostra a temperatura de aquecimento da água e se o aquecedor está ativo (aquecendo) ou desligado. Mover o botão para a área de água fria desliga o display.

Posso usar um chuveiro com este aquecedor?

Sim, para modelos como IWH850 um conjunto de chuveiro está disponível. Para IWH370, você pode usar o chuveiro se um adaptador estiver incluído (consulte o manual para compatibilidade). Puxe o adaptador para desviar a água para o chuveiro de mão, empurre para parar.

O que devo fazer após cada uso para prolongar a vida útil do aquecedor?

Gire o botão para a área de água fria por cerca de 5 segundos após o uso. Isso ajuda a evitar queimaduras e prolonga a vida útil do elemento de aquecimento.

Por que a temperatura da água está muito baixa ou muito alta?

Se a temperatura estiver muito baixa, a pressão da água pode estar muito alta ou a tensão muito baixa; reduza o fluxo ou verifique a tensão. Se a temperatura estiver muito alta, a pressão da água pode estar muito baixa; verifique o filtro de entrada para entupimentos.

É seguro usar o aquecedor em temperaturas congelantes?

Não. O dispositivo não deve ser usado em condições de congelamento. Em locais sazonais, desconecte da energia e drene a água para evitar danos.

O que significa se o fusível desarmar durante a operação?

O circuito elétrico pode estar sobrecarregado. O aquecedor requer um circuito dedicado; evite usar outros dispositivos de alta potência (ex.: ar condicionado, fogão de indução) no mesmo circuito. Contate um eletricista se o problema persistir.

MANUAL DE UTILIZADOR IWH370 N'oveen

Obrigado por adquirir o aquecedor de água instantâneo N'OVEEN.

Antes de usar, por favor, leia estas instruções cuidadosamente e guarde-as para referência futura.

Uso em temperaturas negativas * e instalação incorreta - RISCO DE INCÊNDIO!

Lembrar! O dispositivo deve ser montado verticalmente e horizontalmente ** (dependendo do modelo)

* Durante temperaturas de congelamento na sala, especialmente em locais sazonais, como casas de verão, jardins, desliguee o dispositivo da fonte de alimentação. O dispositivo não funciona em temperaturas de congelamento.

** Devido ao rápido aquecimento do aquecedor a uma temperatura acima de 500 °C, é muito importante instalar o dispositivo de acordo com as instruções (vertical e horizontal - dependendo do modelo), de forma a que o aquecedor fique totalmente imerso em água corrente.

• O produto é adequado apenas para uso interno.
• Ao usar pela primeira vez, deve-se primeiramente abrir torneira e depois conectá-la ao fornecimento de eletricidade.
• A temperatura de saída d'água deve ser inferior a 60 graus Celsius
• A saída d'água do bico não deve ser conectada a nenhuma extremidade adicional, outra torneira ou bucim!

- O arejador deve ser limpo regularmente, a fonte de alimentação deve ser desligada durante a limpeza, tenha muito cuidado.

- Para evitar situações de perigo, não lave o misturador monocomando elétrico em água corrente, use apenas um pano ligeiramente húmido.

- O dispositivo deve ser desligado da rede elétrica sempre em ambientes onde houver risco de congelamento de água na instalação.

- Certifique-se de que o aquecedor está conectado à uma tomada aterrada, caso contrário, não use este dispositivo. Não use cabos de extensão para conectar o misturador monocomando.

- O aquecedor requer uma pressão d'água de 0,04 MPa a 0,6 MPa.

- Ajuste o botão para a área de água fria por 5 segundos após cada uso para evitar queimar as mãos no próximo uso, isto também pode afetar efetivamente o aumento da

vida útil do elemento de aquecimento.

• Se o cabo de alimentação estiver danificado, o mesmo deve ser substituído por um pessoal qualificado ou pelo centro de serviço autorizado especializado.
• Ao usar o aquecedor elétrico, não use outros aparelhos elétricos conectados ao mesmo circuito elétrico de alta potência (por exemplo, ar condicionado, fogão de indução, chaleira elétrica, etc.) A tomada não deve ser conectada a nenhum outro terminal com muita carga.

- Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento adequados, a menos que recebam a supervisão ou as instruções acerca do uso do dispositivo por uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas de modo a garantir que não brinquem com o dispositivo.

Preparação para a montagem

Uma vez que a potência do misturador monocomando é alta, verifique o fusível. A classificação máxima do fusível deve atender aos requisitos de corrente nominal do misturador monocomando.

Certifique-se de que o fio de aterramento esteja conectado à base da tomada elétrica.

Antes de usar, verifique se a voltagem real corresponde à voltagem marcada no misturador monocomando. Se você não tiver certeza sobre esses parâmetros, entre em contato com um eletricista qualificado para verificar a instalação elétrica.

Métodos de instalação

1. O método de montagem na parede é mostrado na Figura 1:

Fig. 1

1 Arejador
2 Carcaça
3 Alça de ajuste d'água
4 Abastecimento d'água
5 Porca de conexão
6 Parafusos de conexão
7 Cabo de alimentação
8 Lavatório

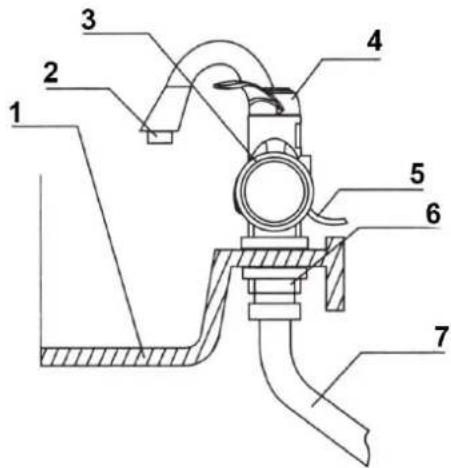

1. O método de montagem em pé é mostrado na Figura 2:

Fig. 2

1 Lavatório
2 Arejador
3 Carcaça
4 Alça de ajuste d'água
5 Cabo de alimentação
6 Porca de conexão
7 Mangueira de metal, elástica

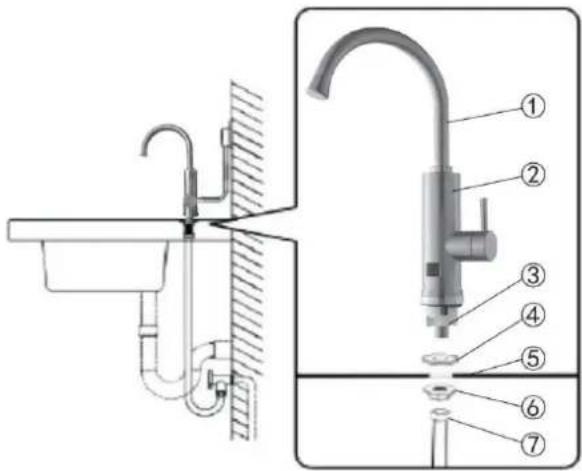

Modelo IWH850:

1 - Torneira
2. Carcaça principal
3 – Bojão de entrada inferior
4 – Anel de borracha
5 - Pia
6 – Porca de segurança
7 – Abastecimento de água

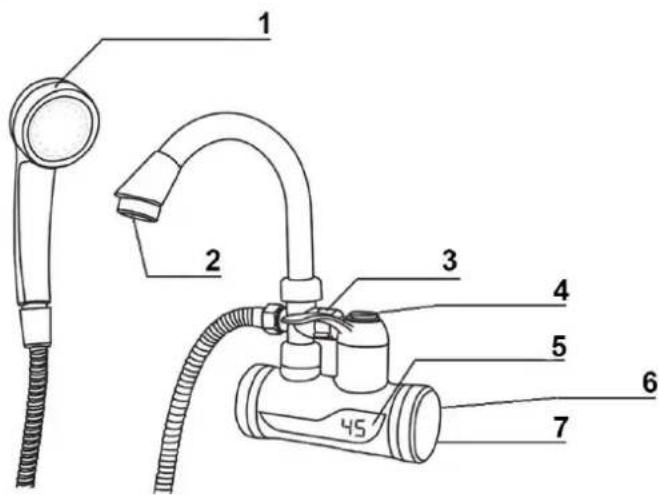

1. O método de montagem do misturador monocomando de banheira com duche de mão é mostrado na Figura 3:

Fig. 3

1 Cabeça do duche
2 Arejador
3 Adaptador
4 Alavanca de ajuste d'água
5 Ecrã LED
6 Cabo de alimentação
7 Fornecimento d'água

Montagem do misturador monocomando (torneira) passo a passo:

1. Verifique se você possui uma válvula de segurança no sistema de água, que deve estar localizada na frente do misturador monocomando, se você não tiver certeza, entre em contato com a assistência ou serviço autorizado.
2. Se for necessário fixar o misturador monocomando (Figuras. 2 e 3), instale-o conforme mostrado na figura. Certifique-se de que esteja fixada.
3. Verifique se todas as conexões estão bem apertadas.
4. Gire a manivela de ajuste e drene a água, verifique se há vazamentos nos componentes. Se não houver vazamentos, vá para a próxima etapa - a instalação do circuito.
5. Conecte o aquecedor à fonte de alimentação, fixe o fio na parede com uma braçadeira (não danifique a linha de alimentação).
6. Gire a manivela de ajuste para a área da água quente, o ecrã digital mostrará a temperatura – o aquecimento da água começará. Rode a alça de ajuste para a zona da água fria, o ecrã apaga-se – a água não é aquecida.
7. Em caso de dúvidas, entre em contato com o serviço autorizado.

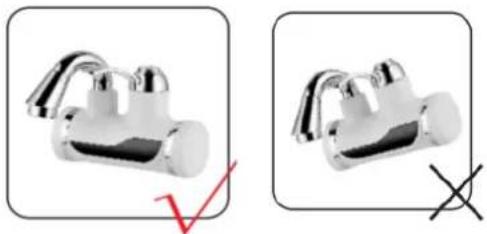

CUIDADO!

Para garantir o nível correto de água na câmara com o aquecedor, o dispositivo deve ser instalado horizontalmente.

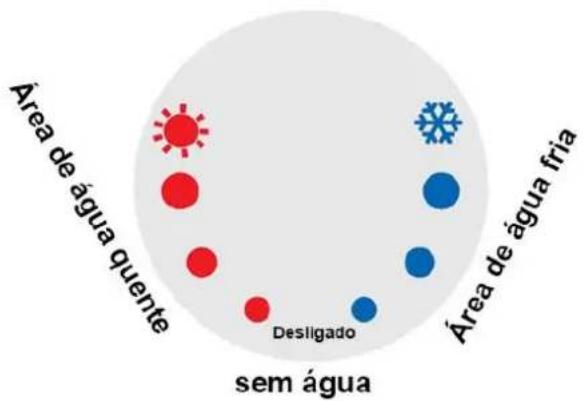

1. Alça de controlo da temperatura d'água

Conforme mostrado na figura, a alavanca tem um alcance giratório de 150°, a área de água quente é de 60°, a área de água fria é de 60°, a área do meio, de 30°, significa falta d'água. O misturador monocomando funciona de forma a aquecer a água corrente, quanto maior o fluxo de água, menor a temperatura. Basta mover a alavanca suavemente para o local da água quente e o misturador monocomando será aberto, a água corrente será aquecida.

2. Uso da água pelo chuveiro de mão

Para usar o aparelho no misturador monocomando do duche, retire o adaptador Fig. 3 a água da torneira será direcionada para o chuveiro de mão, para parar a água pressione o adaptador.

3. Ecrã de temperatura

O ecrã mostra a temperatura de aquecimento da água e o status de operação do misturador monocomando – aquecimento/sem aquecimento. A temperatura da água em si pode ser diferente da mostrada no ecrã. Movimentar a alavanca para a área de água fria desligará o ecrã.

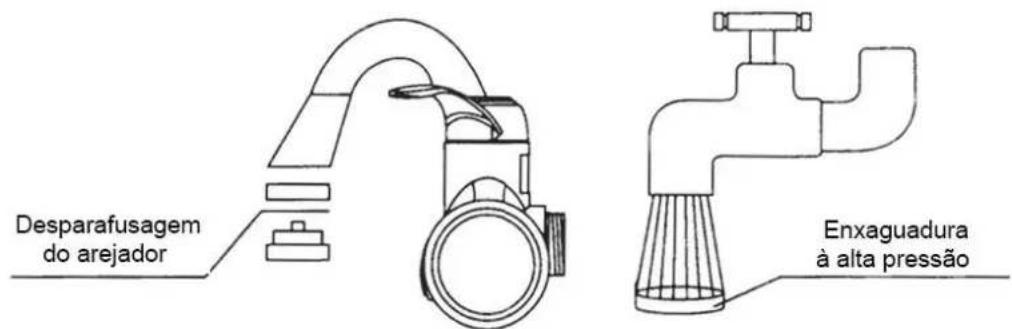

Desaparafuse o arejador, enxágue-o com água à alta pressão, se o interior do arejador não puder ser limpo, use uma agulha.

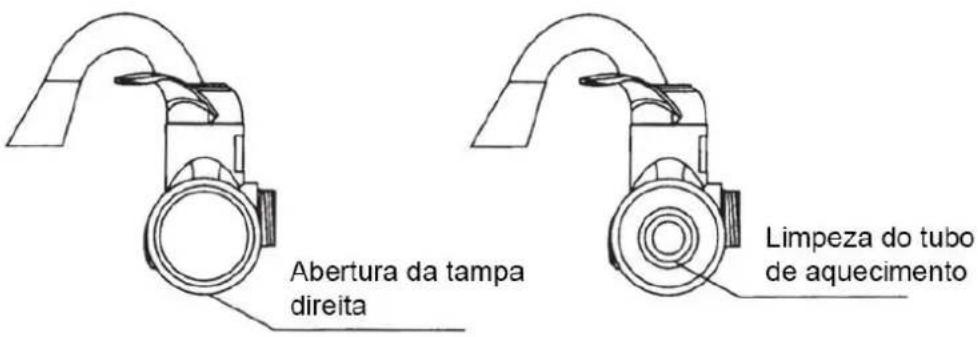

5. Limpeza do tubo de aquecimento

Abra a tampa, lave cuidadosamente o tubo com, por exemplo, uma escova de dentes e, a seguir, enxágue-o com água conforme mostrado na figura abaixo. Lembre-se, desconecte a energia antes da limpeza!

6. Preste atenção na posição horizontal correta do aquecedor elétrico.

O misturador monocomando deve ser montado paralelamente à mesa, isso se aplica aos modelos de bancada e de

parede.

SOLUÇÃO DE PROBLEMAS

Problema	Causa	Solução
A água não esquenta.	Falta de energia ou a pressão d'água muito baixa.	Verifique a fonte de alimentação, a pressão mínima não deve ser inferior a 0,04 MPa.
Temperatura d'a água muito baixa.	A pressão d' água está muito alta ou a tensão está muito baixa.	Reduza o fluxo d'água, verifique a tensão.
Alta temperatura d'água, baixa pressão de saída d'água.	Bloqueio da entrada ou baixa pressão d'água.	Verifique e remova a sujeira do filtro de entrada; se o problema persistir, isto significa que a pressão d'água está muito baixa.
O indicador de temperatura não acende.	Pressão d'água muito baixa, falha no circuito ou torneira com defeito.	Defina a pressão d'água correta, verifique o circuito e contacte o serviço autorizado.
Durante o aquecimento, o fusível desliga	O circuito elétrico ao qual o aquecedor está conectado está sobrecarregado	Contate um eletricista
