PTL 1001 - Aquecedor de água instantâneo e aquecedor de água N'oveen - Manual de utilização gratuito

Tipo de Produto	Aquecedor Instantâneo de Água (Montagem na Torneira)
Marca	N'oveen
Modelo	PTL 1001
Tensão	220 – 240 V / 50 Hz
Potência	3000 – 3600 W
Caudal	2 – 2.5 L/min
Pressão de Trabalho	0.04 – 0.6 MPa
Dimensões do Produto (L x P x A)	25 x 14.5 x 6 cm
Dimensões da Caixa (L x P x A)	26 x 31.5 x 12 cm
Peso Líquido / Peso Bruto	0.75 kg / 1.15 kg
Tipo de Instalação	Montagem na parede ou sobre a mesa; deve ser montado horizontalmente
Controlo de Temperatura	Manípulo rotativo com alcance de 150°; área de água fria 60°, área de água quente 60°, meio 30° (sem água)
Ecrã	Ecrã digital de temperatura; acende quando aquece, apaga na área de água fria
Elemento de Aquecimento	Aquecimento instantâneo; o aquecedor funciona apenas quando a água flui
Material	Aço inoxidável (corpo e bico) (com base nas imagens)
Características de Segurança	Requer tomada com ligação à terra; não use extensão; proteção contra sobreaquecimento (desligamento automático se não imerso); desligamento necessário em condições de congelamento
Manutenção	Limpar o arejador regularmente; limpar o tubo de aquecimento com escova de dentes; sempre desligar a energia antes de limpar
Ligação de Água	Ligação direta ao cano de água da cidade através da porca de conexão; não fixar bicos ou restrições adicionais
Cabo de Alimentação	Deve ser substituído por pessoal qualificado se danificado
Utilização	Apenas para uso interior; não adequado para uso por pessoas com capacidades reduzidas sem supervisão

Perguntas frequentes - PTL 1001 N'oveen

Quais são os requisitos de alimentação para o PTL 1001?

O PTL 1001 requer uma tensão de 220 – 240 V / 50 Hz e uma alimentação de 3000 – 3600 W. Certifique-se de que o circuito dedicado e o fusível suportam a corrente nominal.

Qual é a pressão mínima de água necessária?

O dispositivo requer uma pressão de trabalho de 0.04 – 0.6 MPa. Se a pressão for inferior a 0.04 MPa, a água pode não aquecer ou o ecrã pode não acender.

Como instalo o aquecedor de água?

Instale o dispositivo horizontalmente na parede ou sobre uma mesa. Conecte ao fornecimento de água fria usando a porca de conexão incluída. Certifique-se de que existe uma válvula de segurança no sistema de água. Após a instalação, verifique se há fugas e, em seguida, conecte a uma tomada com ligação à terra.

Por que a água não está a aquecer?

Verifique se a alimentação está ligada e a pressão da água é de pelo menos 0.04 MPa. Certifique-se também de que a alavanca está virada para a área de água quente. Se o problema persistir, inspecione o disjuntor.

Como posso limpar o arejador?

Desaperte o arejador e enxágue-o sob água de alta pressão. Se estiver entupido, use uma agulha para limpar os orifícios. Desligue sempre a alimentação antes de limpar.

O que devo fazer se o ecrã de temperatura não acender?

Isto pode indicar baixa pressão de água (< 0.04 MPa), uma falha no circuito ou uma torneira com defeito. Verifique a pressão da água e inspecione o circuito. Se o problema continuar, contacte um técnico de serviço qualificado.

Posso usar uma extensão com este aquecedor?

Não. O manual afirma explicitamente: Não use extensões para ligar o aquecedor. Use apenas uma tomada com ligação à terra diretamente.

Como ajusto a temperatura da água?

Gire a alavanca suavemente em direção à área de água quente (alcance de 60°). A temperatura depende do caudal: menor caudal resulta em temperatura mais alta. O ecrã mostra o estado de aquecimento. Após cada utilização, gire para a área de água fria durante 5 segundos para evitar queimaduras na próxima vez.

Que precauções de segurança devo tomar?

O dispositivo deve estar ligado à terra. Não conecte a um circuito muito carregado (por exemplo, com ar condicionado ou fogão de indução). Desligue da rede se houver risco de congelamento. Não lave o aquecedor sob água corrente. Mantenha fora do alcance das crianças.

Quais são as dimensões e peso do PTL 1001?

Dimensões do produto: 25 x 14.5 x 6 cm. Peso líquido: 0.75 kg, peso bruto: 1.15 kg. Dimensões da caixa: 26 x 31.5 x 12 cm.

MANUAL DE UTILIZADOR PTL 1001 N'oveen

Obrigado por adquirir o aquecedor de água instantâneo N'OVEEN.

Antes de usar, por favor, leia estas instruções cuidadosamente e guarde-as para referência futura.

Uso em temperaturas negativas * e instalação incorreta - RISCO DE INCÊNDIO!

Lembrar! O dispositivo deve ser montado verticalmente e horizontalmente ** (dependendo do modelo)

* Durante temperaturas de congelamento na sala, especialmente em locais sazonais, como casas de verão, jardins, desliguee o dispositivo da fonte de alimentação. O dispositivo não funciona em temperaturas de congelamento.

** Devido ao rápido aquecimento do aquecedor a uma temperatura acima de 500 °C, é muito importante instalar o dispositivo de acordo com as instruções (vertical e horizontal - dependendo do modelo), de forma a que o aquecedor fique totalmente imerso em água corrente.

- O produto é adequado apenas para uso interno. - Ao usar pela primeira vez, deve-se primeiramente abrir torneira e depois conectá-la ao fornecimento de eletricidade.

• A temperatura de saída d'água deve ser inferior a 60 graus Celsius

- A saída d'água do bico não deve ser conectada a nenhuma extremidade adicional, outra torneira ou bucim!

- O arejador deve ser limpo regularmente, a fonte de alimentação deve ser desligada durante a limpeza, tenha muito cuidado.

- Para evitar situações de perigo, não lave o misturador monocomando elétrico em água corrente, use apenas um pano ligeiramente húmido.

- O dispositivo deve ser desligado da rede elétrica sempre em ambientes onde houver risco de congelamento de água na instalação.

- Certifique-se de que o aquecedor está conectado à uma tomada aterrada, caso contrário, não use este dispositivo. Não use cabos de extensão para conectar o misturador monocomando.

- O aquecedor requer uma pressão d'água de 0,04 MPa a 0,6 MPa.

Ajuste o botão para a área de água fria por 5 segundos após cada uso para evitar queimar as mãos no próximo uso, isto também pode afetar efetivamente o aumento da

• vida útil do elemento de aquecimento.
• Se o cabo de alimentação estiver danificado, o mesmo deve ser substituído por um pessoal qualificado ou pelo centro de serviço autorizado especializado.
• Ao usar o aquecedor elétrico, não use outros aparelhos elétricos conectados ao mesmo circuito elétrico de alta potência (por exemplo, ar condicionado, fogão de indução, chaleira elétrica, etc.) A tomada não deve ser conectada a nenhum outro terminal com muita carga.
• Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento adequados, a menos que recebam a supervisão ou as instruções acerca do uso do dispositivo por uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas de modo a garantir que não brinquem com o dispositivo.

Preparação para a montagem

Uma vez que a potência do misturador monocomando é alta, verifique o fusível. A classificação máxima do fusível deve atender aos requisitos de corrente nominal do misturador monocomando.

Certifique-se de que o fio de aterramento esteja conectado à base da tomada elétrica.

Antes de usar, verifique se a voltagem real corresponde à voltagem marcada no misturador monocomando. Se você não tiver certeza sobre esses parâmetros, entre em contato com um eletricista qualificado para verificar a instalação elétrica.

Métodos de instalação

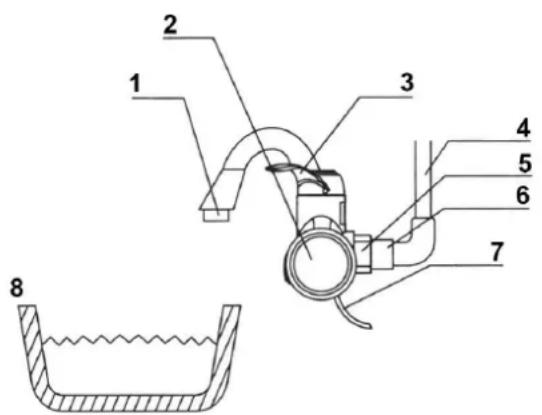

1. O método de montagem na parede é mostrado na Figura 1:

Fig. 1

3 Alça de ajuste d'água

4 Abastecimento d'água

5 Porca de conexão

6 Parafusos de conexão

7 Cabo de alimentação

8 Lavatório

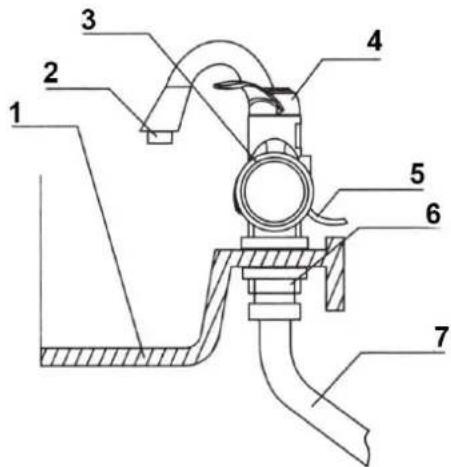

1. O método de montagem em pé é mostrado na Figura 2:

Fig. 2

1 Lavatório
2 Arejador
3 Carcaça
4 Alça de ajuste d'água
5 Cabo de alimentação
6 Porca de conexão
7 Mangueira de metal, elástica

Montagem do misturador monocomando (torneira) passo a passo:

1. Verifique se você possui uma válvula de segurança no sistema de água, que deve estar localizada na frente do misturador monocomando, se você não tiver certeza, entre em contato com a assistência ou serviço autorizado.
2. Se for necessário fixar o misturador monocomando (Figuras. 2 e 3), instale-o conforme mostrado na figura. Certifique-se de que esteja fixada.
3. Verifique se todas as conexões estão bem apertadas.
4. Gire a manivela de ajuste e drene a água, verifique se há vazamentos nos componentes. Se não houver vazamentos, vá para a próxima etapa - a instalação do circuito.
5. Conecte o aquecedor à fonte de alimentação, fixe o fio na parede com uma braçadeira (não danifique a linha de alimentação).
6. Gire a manivela de ajuste para a área da água quente, o ecrã digital mostrará a temperatura – o aquecimento da água começará. Rode a alça de ajuste para a zona da água fria, o ecrã apaga-se – a água não é aquecida.
7. Em caso de dúvidas, entre em contato com o serviço autorizado.

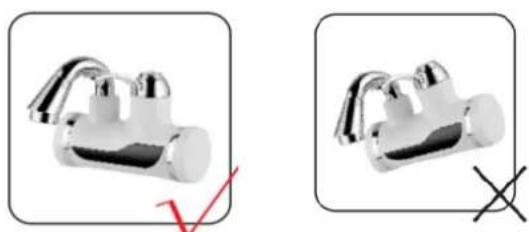

CUIDADO!

Para garantir o nível correto de água na câmara com o aquecedor, o dispositivo deve ser instalado horizontalmente.

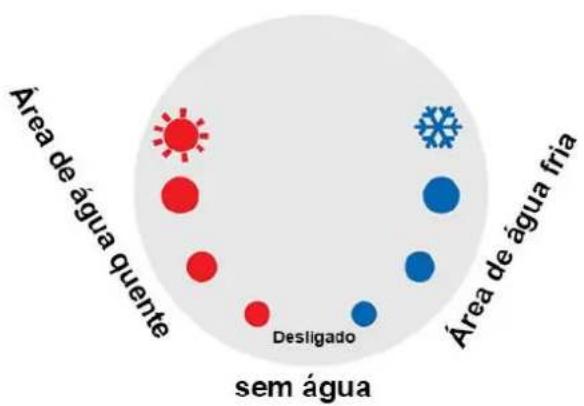

1. Alça de controlo da temperatura d'água

Conforme mostrado na figura, a alavanca tem um alcance giratório de 150°, a área de água quente é de 60°, a área de água fria é de 60°, a área do meio, de 30°, significa falta d'água. O misturador monocomando funciona de forma a aquecer a água corrente, quanto maior o fluxo de água, menor a temperatura. Basta mover a alavanca suavemente para o local da água quente e o misturador monocomando será aberto, a água corrente será aquecida.

2. Ecrã de temperatura

O ecrã mostra a temperatura de aquecimento da água e o status de operação do misturador monocomando – aquecimento/sem aquecimento. A temperatura da água em si pode ser diferente da mostrada no ecrã. Movimentar a alavanca para a área de água fria desligará o ecrã.

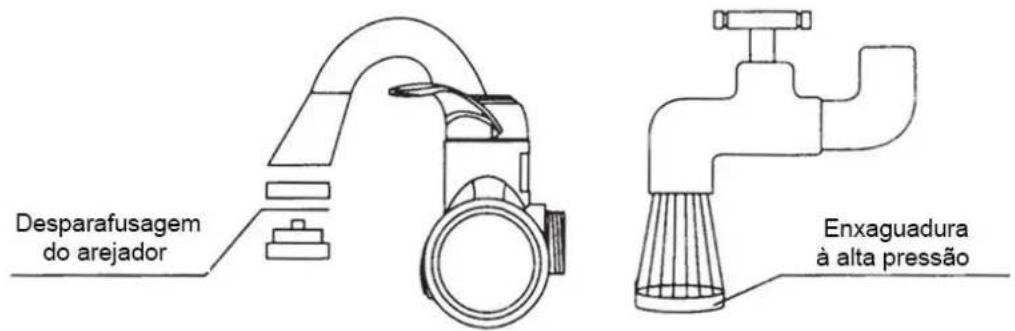

Desaparafuse o arejador, enxágue-o com água à alta pressão, se o interior do arejador não puder ser limpo, use uma agulha.

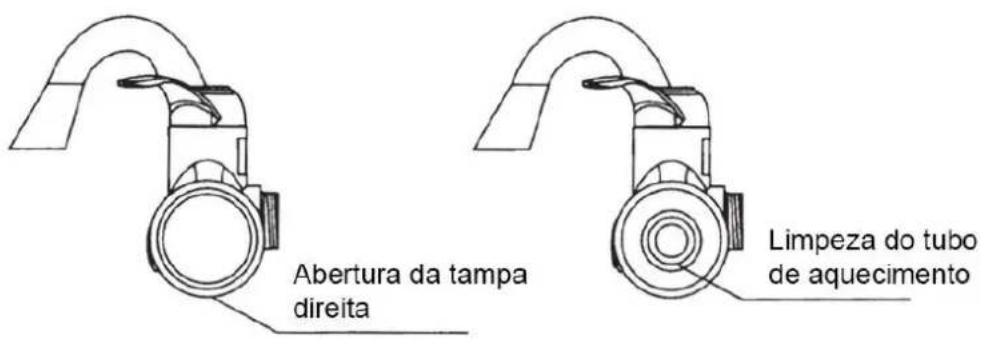

4. Limpeza do tubo de aquecimento

Abra a tampa, lave cuidadosamente o tubo com, por exemplo, uma escova de dentes e, a seguir, enxágue-o com água conforme mostrado na figura abaixo. Lembre-se, desconecte a energia antes da limpeza!

5. Preste atenção na posição horizontal correta do aquecedor elétrico.

O misturador monocomando deve ser montado paralelamente à mesa, isso se aplica aos modelos de bancada e de

parede.

SOLUÇÃO DE PROBLEMAS

Problema	Causa	Solução
A água não esquenta.	Falta de energia ou a pressão d'água muito baixa.	Verifique a fonte de alimentação, a pressão mínima não deve ser inferior a 0,04 MPa.
Temperatura d'a água muito baixa.	A pressão d' água está muito alta ou a tensão está muito baixa.	Reduza o fluxo d'água, verifique a tensão.
Alta temperatura d'água, baixa pressão de saída d'água.	Bloqueio da entrada ou baixa pressão d'água.	Verifique e remova a sujeira do filtro de entrada; se o problema persistir, isto significa que a pressão d'água está muito baixa.
O indicador de temperatura não acende.	Pressão d'água muito baixa, falha no circuito ou torneira com defeito.	Defina a pressão d'água correta, verifique o circuito e contacte o serviço autorizado.
Durante o aquecimento, o fusível desliga	O circuito elétrico ao qual o aquecedor está conectado está sobrecarregado	Contate um eletricista
