Tipo de Produto	Aquecedor Elétrico Instantâneo de Água
Modelo	IWH360
Marca	N'oveen
Tensão	220-240 V / 50 Hz
Consumo de Energia	3000 - 3600 W
Taxa de Fluxo	2 - 2.5 L/min
Pressão de Trabalho	0.04 - 0.6 MPa
Dimensões do Produto	16.7 x 26 x 19 cm
Dimensões da Embalagem	26 x 31.5 x 12 cm
Peso Líquido	1.2 kg
Peso Bruto	1.6 kg
Tecnologia de Aquecimento	Aquecimento instantâneo de fluxo contínuo
Display de Temperatura	Display LED digital
Controle	Alavanca rotativa (faixa de 150°; zonas quente, fria e desligado)
Orientação de Instalação	Horizontal (deve estar paralelo à bancada)
Opções de Montagem	Montagem na parede ou sobre a bancada (montagem em pé)
Temperatura Máxima de Saída	Abaixo de 60°C
Função Chuveiro	Compatível com chuveiro através de adaptador (modelo IWH850, não para IWH360)
Recursos de Segurança	Requer tomada aterrada; desligamento automático quando a água para; proteção contra superaquecimento
Limpeza do Arejador	Desrosqueie e enxágue sob água de alta pressão; use uma agulha se entupido
Limpeza do Tubo de Aquecimento	Abra a tampa, escove com escova de dentes, enxágue (desconecte a energia primeiro)
Proteção contra Congelamento	Não use em temperaturas abaixo de zero; desconecte a energia se houver risco de geada
Garantia	Consulte o manual para detalhes

Perguntas frequentes - IWH360 N'oveen

Por que a água não está aquecendo?

Verifique se a fonte de alimentação está conectada e a pressão da água está acima do mínimo de 0,04 MPa. Certifique-se também de que a alavanca está virada para a área de água quente.

Por que a temperatura da água está muito baixa?

A pressão da água pode estar muito alta ou a tensão muito baixa. Reduza o fluxo de água ou verifique a tensão. O aquecedor opera no princípio de que maior fluxo resulta em temperatura mais baixa.

Por que a temperatura da água está muito alta com baixa pressão de saída?

Isso indica um bloqueio na entrada ou baixa pressão da água. Limpe o filtro de entrada. Se o problema persistir, a pressão da água pode estar muito baixa.

Por que o display de temperatura não acende?

A pressão da água pode estar muito baixa, pode haver uma falha no circuito ou a torneira pode estar defeituosa. Garanta pressão adequada e verifique as conexões elétricas. Se o problema continuar, entre em contato com o serviço.

O que devo fazer se o fusível de corrente desarmar durante o aquecimento?

O circuito elétrico pode estar sobrecarregado. Desconecte outros dispositivos de alta potência no mesmo circuito e consulte um eletricista se necessário.

O aquecedor pode ser usado em temperaturas abaixo de zero?

Não. Não use o dispositivo em condições de congelamento. Desconecte a fonte de alimentação e drene a água se houver risco de geada para evitar danos.

Como devo usar o aquecedor pela primeira vez?

Antes de conectar à energia, deixe a água fluir pelo dispositivo para remover o ar e detritos. Em seguida, conecte a fonte de alimentação e gire a alavanca para a área de água quente.

Como limpar o arejador?

Desrosqueie o arejador do bico. Enxágue sob água de alta pressão. Use uma agulha para limpar detritos teimosos no interior. Sempre desconecte a energia antes de limpar.

Quais são os requisitos de instalação?

O aquecedor deve ser montado horizontalmente (paralelo à bancada). Certifique-se de que uma tomada aterrada esteja disponível e o abastecimento de água inclua uma válvula de segurança. Não use cabos de extensão.

Qual é a faixa de pressão da água necessária?

A pressão de trabalho deve estar entre 0,04 MPa e 0,6 MPa. Se a pressão estiver muito baixa, o aquecedor pode não funcionar; se muito alta, use um regulador de pressão.

MANUAL DE UTILIZADOR IWH360 N'oveen

Obrigado por adquirir o aquecedor de água instantâneo N'OVEEN.

Antes de usar, por favor, leia estas instruções cuidadosamente e guarde-as para referência futura.

Uso em temperaturas negativas * e instalação incorreta - RISCO DE INCÊNDIO!

Lembrar! O dispositivo deve ser montado verticalmente e horizontalmente ** (dependendo do modelo)

* Durante temperaturas de congelamento na sala, especialmente em locais sazonais, como casas de verão, jardins, desliguee o dispositivo da fonte de alimentação. O dispositivo não funciona em temperaturas de congelamento.

** Devido ao rápido aquecimento do aquecedor a uma temperatura acima de 500 °C, é muito importante instalar o dispositivo de acordo com as instruções (vertical e horizontal - dependendo do modelo), de forma a que o aquecedor fique totalmente imerso em água corrente.

• O produto é adequado apenas para uso interno.
• Ao usar pela primeira vez, deve-se primeiramente abrir torneira e depois conectá-la ao fornecimento de eletricidade.
• A temperatura de saída d'água deve ser inferior a 60 graus Celsius
• A saída d'água do bico não deve ser conectada a nenhuma extremidade adicional, outra torneira ou bucim!

- O arejador deve ser limpo regularmente, a fonte de alimentação deve ser desligada durante a limpeza, tenha muito cuidado.

- Para evitar situações de perigo, não lave o misturador monocomando elétrico em água corrente, use apenas um pano ligeiramente húmido.

- O dispositivo deve ser desligado da rede elétrica sempre em ambientes onde houver risco de congelamento de água na instalação.

- Certifique-se de que o aquecedor está conectado à uma tomada aterrada, caso contrário, não use este dispositivo. Não use cabos de extensão para conectar o misturador monocomando.

- O aquecedor requer uma pressão d'água de 0,04 MPa a 0,6 MPa.

- Ajuste o botão para a área de água fria por 5 segundos após cada uso para evitar queimar as mãos no próximo uso, isto também pode afetar efetivamente o aumento da

vida útil do elemento de aquecimento.

• Se o cabo de alimentação estiver danificado, o mesmo deve ser substituído por um pessoal qualificado ou pelo centro de serviço autorizado especializado.
• Ao usar o aquecedor elétrico, não use outros aparelhos elétricos conectados ao mesmo circuito elétrico de alta potência (por exemplo, ar condicionado, fogão de indução, chaleira elétrica, etc.) A tomada não deve ser conectada a nenhum outro terminal com muita carga.

- Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento adequados, a menos que recebam a supervisão ou as instruções acerca do uso do dispositivo por uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas de modo a garantir que não brinquem com o dispositivo.

Preparação para a montagem

Uma vez que a potência do misturador monocomando é alta, verifique o fusível. A classificação máxima do fusível deve atender aos requisitos de corrente nominal do misturador monocomando.

Certifique-se de que o fio de aterramento esteja conectado à base da tomada elétrica.

Antes de usar, verifique se a voltagem real corresponde à voltagem marcada no misturador monocomando. Se você não tiver certeza sobre esses parâmetros, entre em contato com um eletricista qualificado para verificar a instalação elétrica.

Métodos de instalação

1. O método de montagem na parede é mostrado na Figura 1:

Fig. 1

3 Alça de ajuste d'água

4 Abastecimento d'água

5 Porca de conexão

6 Parafusos de conexão

7 Cabo de alimentação

8 Lavatório

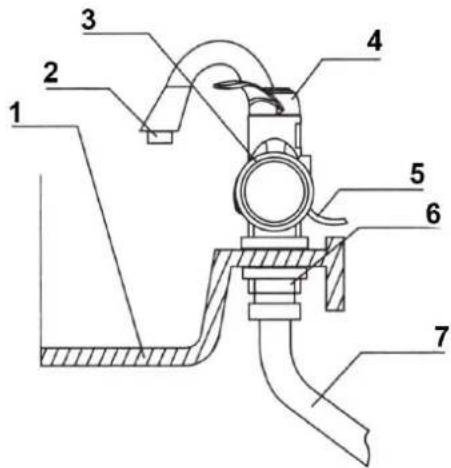

1. O método de montagem em pé é mostrado na Figura 2:

Fig. 2

1 Lavatório
2 Arejador
3 Carcaça
4 Alça de ajuste d'água
5 Cabo de alimentação
6 Porca de conexão
7 Mangueira de metal, elástica

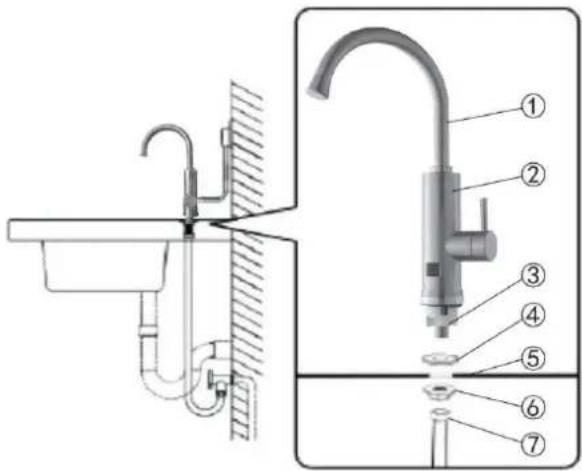

Modelo IWH850:

1 - Torneira
2. Carcaça principal
3 – Bojão de entrada inferior
4 – Anel de borracha
5 - Pia
6 – Porca de segurança
7 – Abastecimento de água

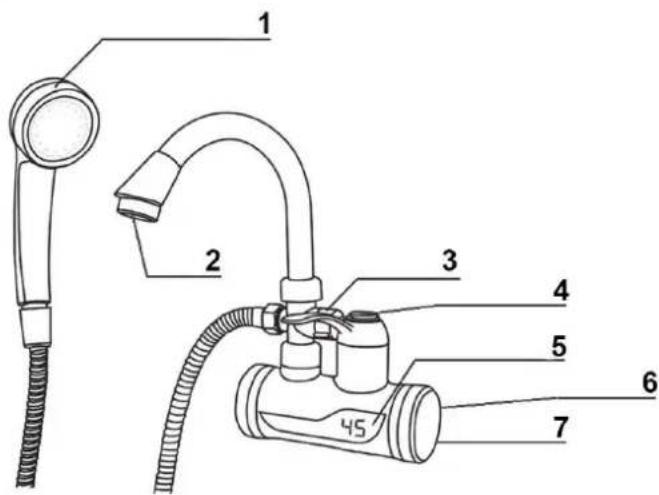

1. O método de montagem do misturador monocomando de banheira com duche de mão é mostrado na Figura 3:

Fig. 3

1 Cabeça do duche
2 Arejador
3 Adaptador
4 Alavanca de ajuste d'água
5 Ecrã LED
6 Cabo de alimentação
7 Fornecimento d'água

Montagem do misturador monocomando (torneira) passo a passo:

1. Verifique se você possui uma válvula de segurança no sistema de água, que deve estar localizada na frente do misturador monocomando, se você não tiver certeza, entre em contato com a assistência ou serviço autorizado.
2. Se for necessário fixar o misturador monocomando (Figuras. 2 e 3), instale-o conforme mostrado na figura. Certifique-se de que esteja fixada.
3. Verifique se todas as conexões estão bem apertadas.
4. Gire a manivela de ajuste e drene a água, verifique se há vazamentos nos componentes. Se não houver vazamentos, vá para a próxima etapa - a instalação do circuito.
5. Conecte o aquecedor à fonte de alimentação, fixe o fio na parede com uma braçadeira (não danifique a linha de alimentação).
6. Gire a manivela de ajuste para a área da água quente, o ecrã digital mostrará a temperatura – o aquecimento da água começará. Rode a alça de ajuste para a zona da água fria, o ecrã apaga-se – a água não é aquecida.
7. Em caso de dúvidas, entre em contato com o serviço autorizado.

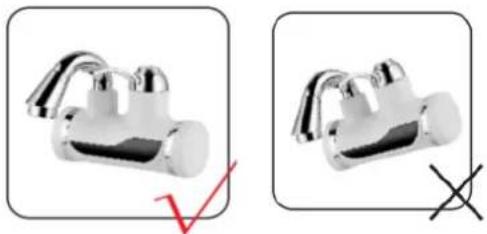

CUIDADO!

Para garantir o nível correto de água na câmara com o aquecedor, o dispositivo deve ser instalado horizontalmente.

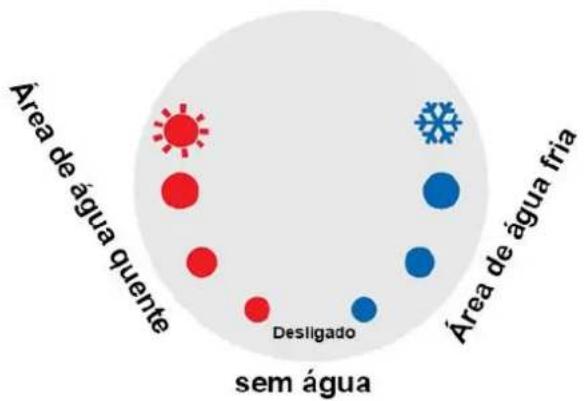

1. Alça de controlo da temperatura d'água

Conforme mostrado na figura, a alavanca tem um alcance giratório de 150°, a área de água quente é de 60°, a área de água fria é de 60°, a área do meio, de 30°, significa falta d'água. O misturador monocomando funciona de forma a aquecer a água corrente, quanto maior o fluxo de água, menor a temperatura. Basta mover a alavanca suavemente para o local da água quente e o misturador monocomando será aberto, a água corrente será aquecida.

2. Uso da água pelo chuveiro de mão

Para usar o aparelho no misturador monocomando do duche, retire o adaptador Fig. 3 a água da torneira será direcionada para o chuveiro de mão, para parar a água pressione o adaptador.

3. Ecrã de temperatura

O ecrã mostra a temperatura de aquecimento da água e o status de operação do misturador monocomando – aquecimento/sem aquecimento. A temperatura da água em si pode ser diferente da mostrada no ecrã. Movimentar a alavanca para a área de água fria desligará o ecrã.

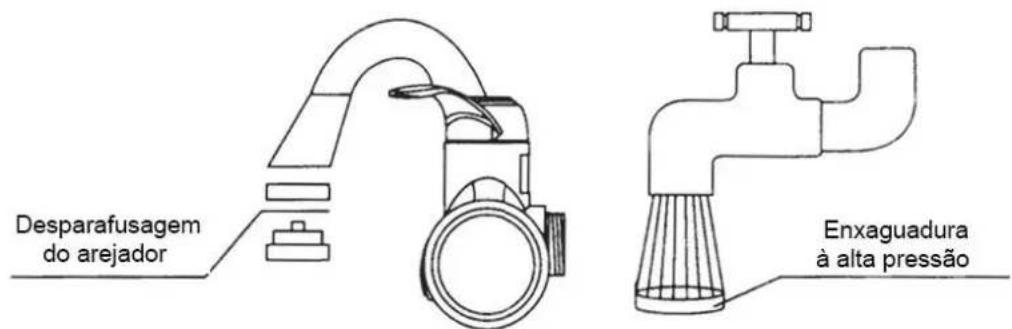

Desaparafuse o arejador, enxágue-o com água à alta pressão, se o interior do arejador não puder ser limpo, use uma agulha.

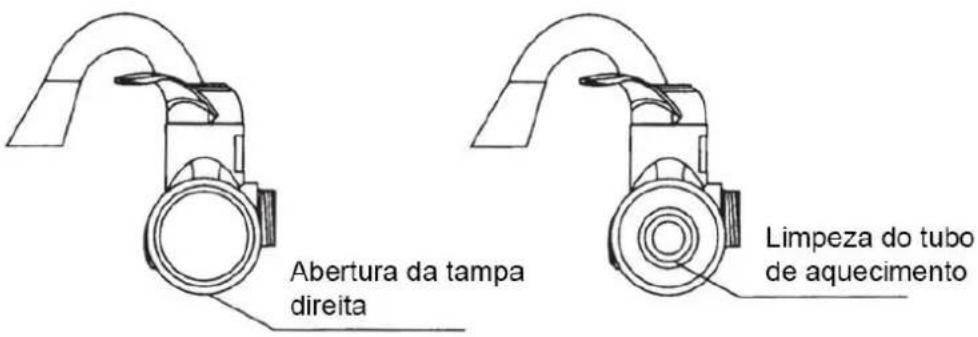

5. Limpeza do tubo de aquecimento

Abra a tampa, lave cuidadosamente o tubo com, por exemplo, uma escova de dentes e, a seguir, enxágue-o com água conforme mostrado na figura abaixo. Lembre-se, desconecte a energia antes da limpeza!

6. Preste atenção na posição horizontal correta do aquecedor elétrico.

O misturador monocomando deve ser montado paralelamente à mesa, isso se aplica aos modelos de bancada e de

parede.

SOLUÇÃO DE PROBLEMAS

Problema	Causa	Solução
A água não esquenta.	Falta de energia ou a pressão d'água muito baixa.	Verifique a fonte de alimentação, a pressão mínima não deve ser inferior a 0,04 MPa.
Temperatura d'a água muito baixa.	A pressão d' água está muito alta ou a tensão está muito baixa.	Reduza o fluxo d'água, verifique a tensão.
Alta temperatura d'água, baixa pressão de saída d'água.	Bloqueio da entrada ou baixa pressão d'água.	Verifique e remova a sujeira do filtro de entrada; se o problema persistir, isto significa que a pressão d'água está muito baixa.
O indicador de temperatura não acende.	Pressão d'água muito baixa, falha no circuito ou torneira com defeito.	Defina a pressão d'água correta, verifique o circuito e contacte o serviço autorizado.
Durante o aquecimento, o fusível desliga	O circuito elétrico ao qual o aquecedor está conectado está sobrecarregado	Contate um eletricista
