Tipo de Produto	Aquecedor de Água Instantâneo
Modelo	IWH850
Tensão	220-240 V / 50 Hz
Consumo de Potência	3000-3600 W
Fluxo de Água	2-2.5 L/min
Pressão de Trabalho	0.04-0.6 MPa
Dimensões do Produto (C x L x A)	22.5 x 6 x 37 cm
Dimensões da Caixa	45 x 8.5 x 25 cm
Peso Líquido	1.2 kg
Peso Bruto	1.6 kg
Display	Display de temperatura LED
Chuveiro Incluído	Sim (com adaptador)
Orientação de Instalação	Horizontal
Opções de Montagem	Montagem na parede ou mesa
Elemento de Aquecimento	Aquecedor de imersão (deve estar totalmente submerso)
Temperatura Mínima de Operação	Acima de zero (0°C)
Recursos de Segurança	Tomada aterrada necessária; não usar com extensões; desligamento automático quando a água parar
Instruções de Limpeza	Limpe o arejador e o tubo de aquecimento regularmente; desconecte a energia antes de limpar
Uso Pretendido	Apenas interno
Certificações	CE (implícito)

Perguntas frequentes - IWH850 N'oveen

Qual é a pressão mínima de água necessária para o IWH850 funcionar?

A pressão mínima de trabalho é 0,04 MPa. Se a pressão for menor, o aquecedor pode não ligar ou o display pode não acender.

Posso usar o IWH850 com um chuveiro?

Sim, o modelo IWH850 inclui um chuveiro com adaptador. Para usar, puxe o adaptador (Figura 3 no manual) para direcionar a água para o chuveiro; empurre para parar.

O que devo fazer se a temperatura da água estiver muito baixa?

Se a temperatura da água estiver muito baixa, pode ser devido à alta pressão da água ou baixa tensão. Reduza o fluxo de água e verifique a tensão (deve ser 220-240V).

Como limpar o arejador?

Desrosqueie o arejador, enxágue com água de alta pressão. Se restarem detritos internos, use uma agulha para limpá-los. Sempre desconecte a energia antes de limpar.

O IWH850 é adequado para uso externo?

Não, o produto é apenas adequado para uso interno. Não deve ser usado em temperaturas congelantes, pois o aquecedor pode ser danificado.

Como instalar o IWH850?

O aquecedor pode ser montado na parede ou na mesa. Deve ser instalado horizontalmente para garantir que o elemento de aquecimento esteja totalmente submerso. Siga as instruções passo a passo no manual.

O que o display LED mostra?

O display mostra a temperatura de aquecimento da água e o status de operação (aquecendo ou não). Nota: a temperatura real da água pode diferir do display.

Por que o aquecedor desliga o disjuntor?

O circuito pode estar sobrecarregado. Certifique-se de que o aquecedor está em um circuito dedicado e não compartilhando com aparelhos de alta potência. Contacte um eletricista se o problema persistir.

Como limpar o tubo de aquecimento?

Abra a tampa da extremidade direita, limpe suavemente o tubo com uma escova de dentes e enxágue com água. Lembre-se de desconectar a energia antes de limpar.

Posso usar uma extensão?

Não, não use extensões. O aquecedor deve ser ligado diretamente a uma tomada aterrada com a tensão correta.

MANUAL DE UTILIZADOR IWH850 N'oveen

Obrigado por adquirir o aquecedor de água instantâneo N'OVEEN.

Antes de usar, por favor, leia estas instruções cuidadosamente e guarde-as para referência futura.

Uso em temperaturas negativas * e instalação incorreta - RISCO DE INCÊNDIO!

Lembrar! O dispositivo deve ser montado verticalmente e horizontalmente ** (dependendo do modelo)

* Durante temperaturas de congelamento na sala, especialmente em locais sazonais, como casas de verão, jardins, desliguee o dispositivo da fonte de alimentação. O dispositivo não funciona em temperaturas de congelamento.

** Devido ao rápido aquecimento do aquecedor a uma temperatura acima de 500 °C, é muito importante instalar o dispositivo de acordo com as instruções (vertical e horizontal - dependendo do modelo), de forma a que o aquecedor fique totalmente imerso em água corrente.

• O produto é adequado apenas para uso interno.
• Ao usar pela primeira vez, deve-se primeiramente abrir torneira e depois conectá-la ao fornecimento de eletricidade.
• A temperatura de saída d'água deve ser inferior a 60 graus Celsius
• A saída d'água do bico não deve ser conectada a nenhuma extremidade adicional, outra torneira ou bucim!

- O arejador deve ser limpo regularmente, a fonte de alimentação deve ser desligada durante a limpeza, tenha muito cuidado.

- Para evitar situações de perigo, não lave o misturador monocomando elétrico em água corrente, use apenas um pano ligeiramente húmido.

- O dispositivo deve ser desligado da rede elétrica sempre em ambientes onde houver risco de congelamento de água na instalação.

- Certifique-se de que o aquecedor está conectado à uma tomada aterrada, caso contrário, não use este dispositivo. Não use cabos de extensão para conectar o misturador monocomando.

- O aquecedor requer uma pressão d'água de 0,04 MPa a 0,6 MPa.

- Ajuste o botão para a área de água fria por 5 segundos após cada uso para evitar queimar as mãos no próximo uso, isto também pode afetar efetivamente o aumento da

vida útil do elemento de aquecimento.

• Se o cabo de alimentação estiver danificado, o mesmo deve ser substituído por um pessoal qualificado ou pelo centro de serviço autorizado especializado.
• Ao usar o aquecedor elétrico, não use outros aparelhos elétricos conectados ao mesmo circuito elétrico de alta potência (por exemplo, ar condicionado, fogão de indução, chaleira elétrica, etc.) A tomada não deve ser conectada a nenhum outro terminal com muita carga.

- Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento adequados, a menos que recebam a supervisão ou as instruções acerca do uso do dispositivo por uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas de modo a garantir que não brinquem com o dispositivo.

Preparação para a montagem

Uma vez que a potência do misturador monocomando é alta, verifique o fusível. A classificação máxima do fusível deve atender aos requisitos de corrente nominal do misturador monocomando.

Certifique-se de que o fio de aterramento esteja conectado à base da tomada elétrica.

Antes de usar, verifique se a voltagem real corresponde à voltagem marcada no misturador monocomando. Se você não tiver certeza sobre esses parâmetros, entre em contato com um eletricista qualificado para verificar a instalação elétrica.

Métodos de instalação

1. O método de montagem na parede é mostrado na Figura 1:

Fig. 1

1 Arejador
2 Carcaça
3 Alça de ajuste d'água
4 Abastecimento d'água
5 Porca de conexão
6 Parafusos de conexão
7 Cabo de alimentação
8 Lavatório

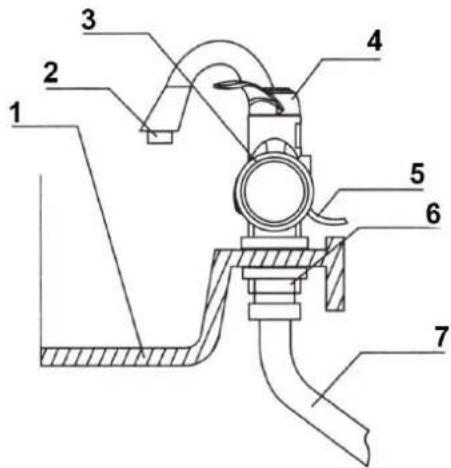

1. O método de montagem em pé é mostrado na Figura 2:

Fig. 2

1 Lavatório
2 Arejador
3 Carcaça
4 Alça de ajuste d'água
5 Cabo de alimentação
6 Porca de conexão
7 Mangueira de metal, elástica

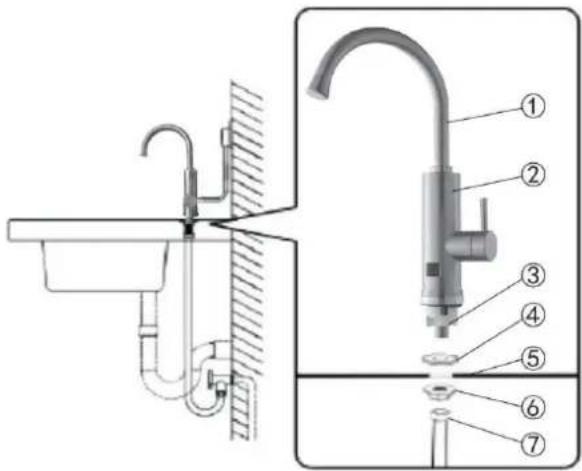

Modelo IWH850:

1 - Torneira
2. Carcaça principal
3 – Bojão de entrada inferior
4 – Anel de borracha
5 - Pia
6 – Porca de segurança
7 – Abastecimento de água

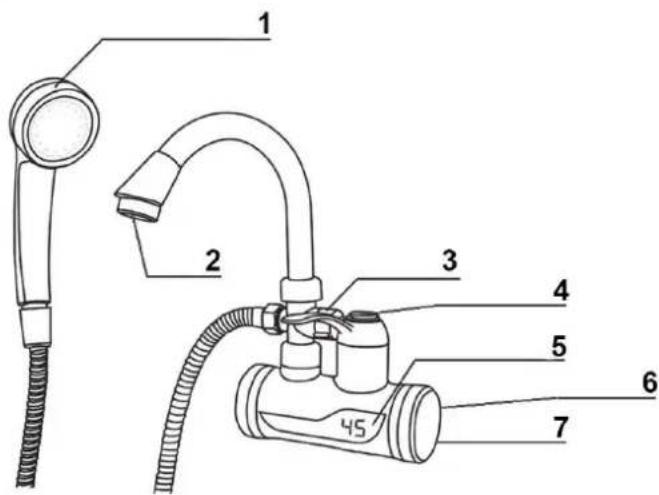

1. O método de montagem do misturador monocomando de banheira com duche de mão é mostrado na Figura 3:

Fig. 3

1 Cabeça do duche
2 Arejador
3 Adaptador
4 Alavanca de ajuste d'água
5 Ecrã LED
6 Cabo de alimentação
7 Fornecimento d'água

Montagem do misturador monocomando (torneira) passo a passo:

1. Verifique se você possui uma válvula de segurança no sistema de água, que deve estar localizada na frente do misturador monocomando, se você não tiver certeza, entre em contato com a assistência ou serviço autorizado.
2. Se for necessário fixar o misturador monocomando (Figuras. 2 e 3), instale-o conforme mostrado na figura. Certifique-se de que esteja fixada.
3. Verifique se todas as conexões estão bem apertadas.
4. Gire a manivela de ajuste e drene a água, verifique se há vazamentos nos componentes. Se não houver vazamentos, vá para a próxima etapa - a instalação do circuito.
5. Conecte o aquecedor à fonte de alimentação, fixe o fio na parede com uma braçadeira (não danifique a linha de alimentação).
6. Gire a manivela de ajuste para a área da água quente, o ecrã digital mostrará a temperatura – o aquecimento da água começará. Rode a alça de ajuste para a zona da água fria, o ecrã apaga-se – a água não é aquecida.
7. Em caso de dúvidas, entre em contato com o serviço autorizado.

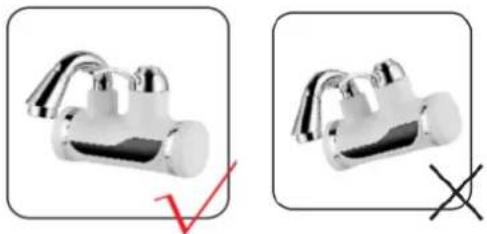

CUIDADO!

Para garantir o nível correto de água na câmara com o aquecedor, o dispositivo deve ser instalado horizontalmente.

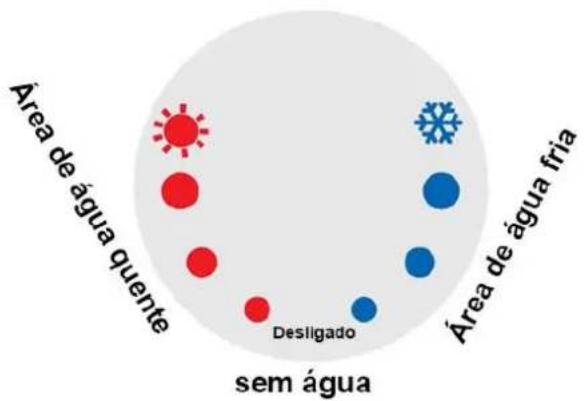

1. Alça de controlo da temperatura d'água

Conforme mostrado na figura, a alavanca tem um alcance giratório de 150°, a área de água quente é de 60°, a área de água fria é de 60°, a área do meio, de 30°, significa falta d'água. O misturador monocomando funciona de forma a aquecer a água corrente, quanto maior o fluxo de água, menor a temperatura. Basta mover a alavanca suavemente para o local da água quente e o misturador monocomando será aberto, a água corrente será aquecida.

2. Uso da água pelo chuveiro de mão

Para usar o aparelho no misturador monocomando do duche, retire o adaptador Fig. 3 a água da torneira será direcionada para o chuveiro de mão, para parar a água pressione o adaptador.

3. Ecrã de temperatura

O ecrã mostra a temperatura de aquecimento da água e o status de operação do misturador monocomando – aquecimento/sem aquecimento. A temperatura da água em si pode ser diferente da mostrada no ecrã. Movimentar a alavanca para a área de água fria desligará o ecrã.

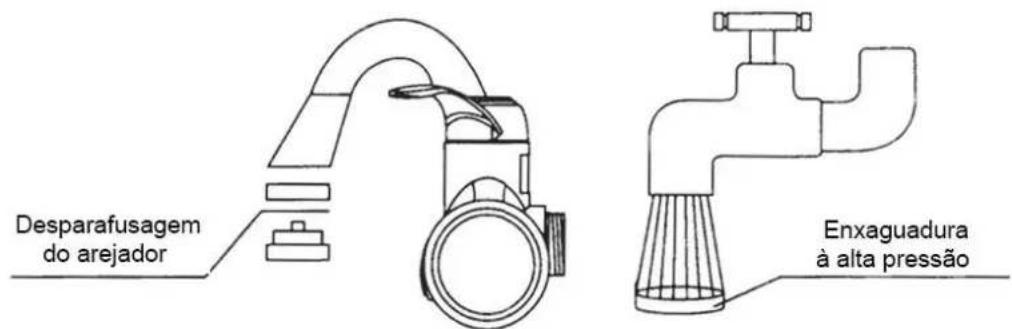

Desaparafuse o arejador, enxágue-o com água à alta pressão, se o interior do arejador não puder ser limpo, use uma agulha.

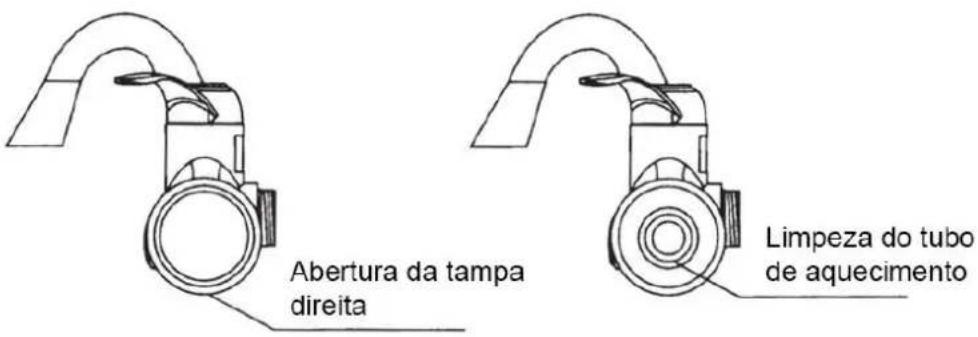

5. Limpeza do tubo de aquecimento

Abra a tampa, lave cuidadosamente o tubo com, por exemplo, uma escova de dentes e, a seguir, enxágue-o com água conforme mostrado na figura abaixo. Lembre-se, desconecte a energia antes da limpeza!

6. Preste atenção na posição horizontal correta do aquecedor elétrico.

O misturador monocomando deve ser montado paralelamente à mesa, isso se aplica aos modelos de bancada e de

parede.

SOLUÇÃO DE PROBLEMAS

Problema	Causa	Solução
A água não esquenta.	Falta de energia ou a pressão d'água muito baixa.	Verifique a fonte de alimentação, a pressão mínima não deve ser inferior a 0,04 MPa.
Temperatura d'a água muito baixa.	A pressão d' água está muito alta ou a tensão está muito baixa.	Reduza o fluxo d'água, verifique a tensão.
Alta temperatura d'água, baixa pressão de saída d'água.	Bloqueio da entrada ou baixa pressão d'água.	Verifique e remova a sujeira do filtro de entrada; se o problema persistir, isto significa que a pressão d'água está muito baixa.
O indicador de temperatura não acende.	Pressão d'água muito baixa, falha no circuito ou torneira com defeito.	Defina a pressão d'água correta, verifique o circuito e contacte o serviço autorizado.
Durante o aquecimento, o fusível desliga	O circuito elétrico ao qual o aquecedor está conectado está sobrecarregado	Contate um eletricista
