MANUAL DE UTILIZADOR LX790i LANDXCAPE

Advertenica! Cortacésped automático!

18 ZASILACZ SIECIOWY

19 SZPILKI DO PRZEWODÓW

20 PRZEWÓD GRANICZNY

21 ŚRUBY MOCUJĄCE STACJI ŁADOWANIA

22 MIERNIK ODLEGŁOŚCI PRZEWODU GRANICZNEGO

23 KLUCZ IMBUSOWY

24 ZŁĄCZE*

25 CZUJNIK ULTRADŻWIĘKOWY*

Os utilizadores podem consultar as instruções eletrónicas em https://landxcape-robotics.com.

1. Segurança do Produto

1.1 Instruções de segurança gerais e adicionais

AVISO: Leia todos os avisos e instruções de segurança. O desrespeito dos avisos e instruções pode resultar em choques eléctricos, incêndios e/ou ferimentos graves.

Leia cuidadosamente as instruções sobre o funcionamento seguro da máquina.

Preserve todos avisos e instruções para referência futura.

• Este aparelho não se destina a ser utilizado por indivíduos (incluindo crianças) com capacidades físicas reduzidas, capacidades sensoriais e mentais reduzidas ou falta de experiência e conhecimento, salvo quando supervisionados ou instruídos por uma pessoa responsável acerca da utilização do aparelho e respectiva segurança.
• Deve supervisionar as crianças para garantir que não brincam com o aparelho.
• Este aparelho contém baterias que só podem ser substituídas por pessoas qualificadas.

AVISO: Para recarregar a bateria, use só a unidade de alimentação destacável fornecida com este aparelho.

IMPORTANTE

LEIA CUIDADOSAMENTE ANTES DE UTILIZAR PRESERVE PARA FUTURA REFERÊNCIA

Práticas de utilização segura Formação

a) Leia atentamente as instruções. Certifique-se de que compreende as instruções e familiarize-se com os controlos e com a utilização adequada do aparelho;
b) Nunca permita que o aparelho seja utilizado por crianças ou pessoas que não estejam familiarizadas com a utilização do aparelho. Os regulamentos locais podem restringir a idade do operador;
c) O operador ou utilizador é responsável por acidentes ou situações de perigos ocorrendo a outras pessoas ou na sua propriedade.

Preparação

a) Certifique-se de que instala correctamente o fio de delimitação conforme instruído.
b) Inspeccione periodicamente a área onde o aparelho deve ser utilizado e retire todas as pedras, paus, fios, ossos e outros objectos estranhos.
c) Inspeccione a máquina visual e periodicamente para verificar se as lâminas, os parafusos das lâminas e o conjunto de corte estão desgastados ou danificados. Substitua lâminas e parafusos gastos ou danificados em conjunto de modo a preservar o equilíbrio.
d) Nos aparelhos com vários pivôs, preste atenção ao rodar uma lâmina pois pode provocar a rotação das restantes lâminas.
e) AVISO! O cortador de relva não deve ser utilizado sem a protecção no local correcto.

Funcionamento

1. Geral

a) Nunca utilize o aparelho com protecções defeituosas ou sem dispositivos de segurança no local correcto, por exemplo deflectores;
b) Não coloque os pés nem as mãos perto ou debaixo de peças em rotação. Mantenha-se sempre afastado da abertura de descarga;
c) Nunca pegue ou transporte um aparelho enquanto o motor estiver a funcionar;
d) Utilize o dispositivo desactivado do aparelho:

• Antes de eliminar um bloqueio;
• Antes de inspeccionar, limpar ou trabalhar no aparelho;
• Após atingir um objeto estranho, inspecione a máquina para verificar se existem danos;
• Se a máquina começar a vibrar anormalmente, verifique se existem danos antes de a colocar novamente a máquina em funcionamento.

e) Não é permitido modificar a concepção original do robot corta-relva. Todas as modificações são da sua exclusiva responsabilidade.

f) Ligue o robot corta-relva de acordo com as instruções. Quando o botão de energia está activado, certifique-se de que mantém as mãos afastadas das lâminas rotativas. Nunca coloque as mãos e pés sob o cortador.

g) Nunca levante ou transporte o robot corta-relva com o botão de energia activado.

h) Não deixe as pessoas que não se encontram familiarizadas com o funcionamento do robot

corta-relva utilizarem o mesmo.

i) Não coloque objectos sobre o robot corta-relva ou na respectiva estação de carga.
j) Não permita que o robot corta-relva seja utilizado com um disco da lâmina ou corpo defeituosos. Também não deve ser utilizado com lâminas, parafusos, porcas ou cabos defeituosos.

k) Desligue sempre o robot corta-relva quando concluir a sua utilização. O robot corta-relva só pode iniciar quando o botão de energia estiver activado e tenha sido introduzido o código PIN correcto.

I) Mantenha as suas mãos e pés longe das lâminas giratórias. Nunca coloque as mãos ou pés próximo ou por baixo do corpo quando o corta-relva robotizado estiver em funcionamento.

m) De modo evitar a utilização da máquina e dos respetivos periféricos em condições atmosféricas adversas, especialmente quando existe risco de queda de raios.

n) Não tocar em peças móveis perigosas antes de estar terem parado por completo.

o) Para máquinas usadas em áreas públicas, os sinais de aviso devem ser colocados em torno da área de trabalho da máquina. Devem apresentar a substância do seguinte texto:

Mantenha longe da máquina! Supervisione as crianças!

p) Para evitar o risco de lesões, por favor, pare o cortador de relva e leve-o para outro jardim a ser cortado. Nunca arraste ou puxe o cortador de relva em funcionamento quando estiver a mudar o jardim a ser cortado.

2. Além disso, quando o aparelho estiver a funcionar automaticamente

a) Não deixe a máquina a funcionar sem supervisão caso não saiba se existem animais de estimação, crianças ou pessoas nas proximidades.

Manutenção e armazenamento

AVISO! Quando o cortador estiver ao contrário, o botão de energia deve estar sempre desligado.

O botão de energia deve estar sempre desligado durante os trabalhos realizados sob a estrutura, como a limpeza ou substituição das lâminas.

a) Mantenha todas as porcas, pernos e parafusos

apertados para garantir que o aparelho se encontra em condições de funcionamento seguras;

b) Inspeccione o robot corta-relva semanalmente e substitua as peças gastas ou danificadas por motivos de segurança;

c) Verifique especialmente se as lâminas e respectivos discos estão danificados. Substitua todas as lâminas e parafusos em simultâneo (caso necessário) para que as peças rotativas fiquem equilibradas.

d) Certifique-se de que são utilizados apenas meios de corte sobresselentes do tipo correcto;

e) Certifique-se de que as baterias estão carregadas utilizando o carregador correcto recomendado pelo fabricante. A utilização incorrecta pode provocar choques eléctricos, sobreaquecimento ou fugas de líquido corrosivo da bateria;

f) Em caso de fuga de electrólitos lave com água/ agente neutralizador e procure aconselhamento médico se entrar em contacto com os olhos, etc.;

g) A assistência ao aparelho deve estar de acordo com as instruções do fabricante.

Recomendação

Ligar a máquina e/ou os respetivos periféricos apenas a um circuito de alimentação protegido por um dispositivo de corrente residual (RCD) com uma corrente de disparo não superior a 30 mA.

Riscos residuais

Para evitar lesões, usar luvas de proteção quando substituir as lâminas.

Transporte

A embalagem original deve ser utilizada ao transportar o robot corta-relva em longas distâncias. Para transportá-lo desde ou na área de funcionamento:

a) Pressione o botão PARAR para parar o cortador. Seleccione o código PIN de quatro dígitos quando iniciar o corta-relva pela primeira vez.

b) Desligue sempre o robot corta-relva caso pretenda transportá-lo.

c) Transporte sempre o cortador pelo manípulo na frente sob o cortador. Transporte o cortador com o disco da lâmina afastado do corpo.

Requisitos de exposição a RF

Para satisfazer os requisitos de exposição a RF, uma distância de separação de 200mm ou mais deve ser mantida entre este dispositivo e as pessoas durante a operação do dispositivo.

Para garantir a conformidade, as operações a uma distância menor que essa distância não são recomendadas. A antena usada para este transmissor não deve ser colocada em conjunto com qualquer outra antena ou transmissor.

Trata-se de um aparelho de classe III e só deve ser alimentado com tensão extra baixa de segurança correspondente à marcação no aparelho.

Avisos de segurança para a bateria no interior da ferramenta

a) Não desmonte, abra ou corte as células da bateria.
b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.
c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa.
d) Não exponha a bateria ao choque eléctrico.
e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico.
f) Mantenha a bateria limpa e seca.
g) Recarregue apenas com o carregador especificado pela Landxcape™. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento.
h) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento.

i) Mantenha a bateria fora do alcance das crianças.
j) Preserve as informações originais do produto para futura referência.
k) Elimine-a de forma adequada.
I) Não misture células de fabricação, capacidade, tamanho ou tipo diferentes num dispositivo.
m) Mantenha a bateria longe de fornos microondas e altas pressões.
n) Aviso! Não utilizar baterias não recarregáveis.

Requisitos do manual do utilizador para produtos sem fio

a) A operação deste aparelho está sujeita às duas condições seguintes:
(1) Este aparelho não pode causar interferências prejudiciais, e
(2) Este aparelho deve aceitar quaisquer interferências, incluindo interferências que possam causar um funcionamento indesejado.
b) Atenção: Quaisquer alterações ou modificações que não foram expressamente aprovadas pela parte responsável da conformidade, podem anular a autoridade do utilizador para operar este equipamento.
c) NOTA: Este equipamento gera, utiliza e pode radiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, poderá causar interferência nociva em comunicações de rádio. No entanto, não existem quaisquer garantias de que não ocorram interferências numa instalação particular. Se este equipamento causar uma interferência prejudicial à receção de rádio ou televisão, o que pode ser determinado ao ligar e desligar o equipamento, recomenda-se que o utilizador tente corrigir esta interferência mediante uma ou mais das seguintes medidas:
- Reorientar ou reposicionar a antena recetora.
- Aumentar a distância entre o equipamento e o recetor.
- Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o recetor está ligado.
- Consultar o vendedor ou um técnico de rádio/TV experiente para obter ajuda.

1.2 Informações sobre o Landxcape™

AVISO – o robot cortador de relva pode ser perigoso se for utilizado incorrectamente.

Leia cuidadosamente o manual do proprietário e compreenda o respectivo conteúdo antes de utilizar o seu robot cortador de relva.

AVISO - Mantenha uma distância segura da máquina quando estiver em utilização.

AVISO – Remova o dispositivo de desativação antes de trabalhar na máquina ou proceder à elevação desta.

AVISO – Não se coloque sobre a máquina.

Não queimar

As baterias podem entrar no ciclo da água se descartadas incorretamente, o que pode ser perigoso para o ecossistema. Não descarte baterias usadas como resíduos urbanos indiferenciados.

Bateria de iões de lítio. Este produto foi assinalado com um símbolo referente a "recolha separada" para todos os conjuntos de baterias. Será, então, reciclado ou desmontado para reduzir o impacto ambiental. Os conjuntos de baterias podem ser perigosos para o ambiente e para os humanos, pois contêm substâncias perigosas..

Não lave a máquina com equipamento de lavagem de pressão elevada.

Aparelho Classe III

Os produtos eléctricos residuais não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existam instalações. Confirme com as suas autoridades locais ou distribuidor relativamente ao dispositivo de reciclagem.

Leia o manual do operador

Unidade de alimentação destacável

2. Lista de componentes

1. BOTÃO PARAR

2. BOTÃO DE AJUSTE DA ALTURA DE CORTE

3. TECLA LIGAR/DESLIGAR

4. TECLA DE INICIAR

5. BOTÃO DE HOME

6. DISPLAY

7. TIRA DE CARGA

8. SENSOR DE CHUVA*

9. RODA DIANTEIRA

10. DISCO DE ROTAÇÃO DAS LÂMINAS

11. LÂMINA DE CORTE

12. BATERIA CARREGÁVEL[VER FIG.Q1]**

13. PORTA DE USB(VER FIG.K1)**

14 .RODA DE CONDUÇÃO TRASEIRA

1. MANÍPULO

2. PINOS DE CONTACTO

3. BASE DE CARGA

4. TRANSFORMADOR

5. ESPIGAS DE ARAME

6. FIO DE DELIMITAÇÃO

7. PREGOS DE FIXAÇÃO DA BASE DE CARGA

8. MEDIDOR DE DISTÂNCIA DO FIO DE DELIMITAÇÃO

9. CHAVE HEXAGONAL

10. CONECTOR*

11. SENSOR ULTRASSÓNICO*

* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento. Consulte os Dados Técnicos e a Declaração de Conformidade para analisar as opções incluídas com os diversos modelos de produto.

** Para modelos diferentes, as posições dos componentes serão diferentes.

Utilização conforme as disposições

Este produto é concebido para o corte de relva doméstico. Foi concebido para cortar relva frequentemente, mantendo uma relva mais saudável e com o melhor aspeto de sempre. Dependendo do tamanho da sua relva, o Landscape™ poderá ser programado para operar em qualquer altura ou frequência sem restrições. Não se destina a escavar, varrer ou limpar neve.

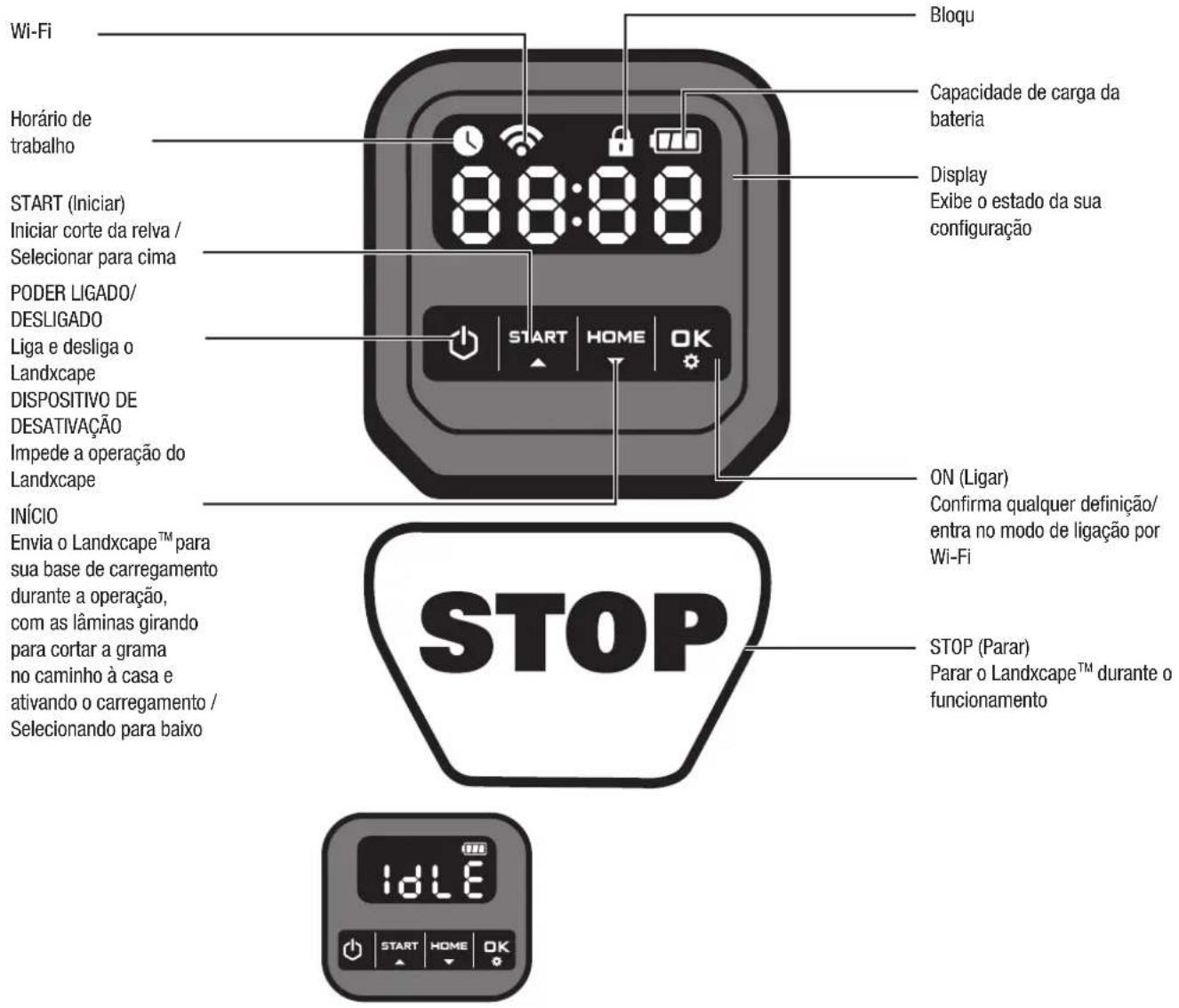

3. Painel de controlo

Wi-Fi Horário de trabalho START (Iniciar) Iniciar corte da relva / Selecionar para cima PODER LIGADO/ DESLIGADO Liga e desliga o Landxcape DISPOSITIVO DE DESATIVAÇÃO Impede a operação do Landxcape INÍCIO Envia o Landxcape™ para sua base de carregamento durante a operação, com as lâminas girando para cortar a grama no caminho à casa e ativando o carregamento / Selecionando para baixo 8:00:00 Start HOME OK Bloqu Capacidade de carga da bateria Display Exibe o estado da sua configuração ON (Ligar) Confirma qualquer definição/ entra no modo de ligação por Wi-Fi STOP (Parar) Parar o Landxcape™ durante o funcionamento IDLE

PÁGINA DE ESPERA: O Landxcape™ não está no horário de trabalho.

Iniciar

1) Após a instalação do fio de delimitação, pode começar a utilizar o Landscape ^TM (Por favor consulte o Guia de instalação para a instalação do fio de delimitação).
2) Prima 🔒 até o Landxcape™ ligar. Para o primeiro uso, insira o código PIN padrão 0000 pressionando 📄 atro vezes quando o número 0 estiver piscando. (O código PIN pode ser alterado, por favor, consulte "4.3 Configuração") NOTA: O Landxcape™ será desligado se não receber nenhuma entrada dentro de 30 segundos depois de ser ligado. Se você digitar o código PIN errado três vezes, o Landxcape™ acionará o alarme "di-di" e depois desligará.
3) Pressione e seguida, pressione par omeçar a cortar relva. 4) Pressione , e em seguida ir a fazer o Landscape ™ ir para a base de carregamento, com as lâminas girando para cortar grama no caminho à casa.

Landxcape™ irá trabalhar de forma contínua até a bateria ficar fraca, regressando de seguida à base de carregamento. Assim que o carregamento tiver sido concluído, o Landxcape™ retomará automaticamente o corte da relva ou manter-se-á na base de carregamento de acordo com a programação de corte de relva.

NOTA: Quando o Landxcape™ for ligado, todas as luzes no display serão iluminadas e, em seguida, desligadas. Verifique se há alguma luz danificada. Recomenda-se proteger o display com a sua mão quando a luz externa fica muito forte.

4. Compreender o seu Landxcape™

Gostariamos de o felicitar pela nova aquisição do Landscape™ e pela entrada no mundo sem preocupações do corte de relva automático. De seguida, gostariamos de o ajudar a compreender melhor como o Landscape™ pensa.

4.1 Como é que o meu Landxcape™ sabe o que cortar?

O Landscape™ escolhe a direcção aleatoriamente. Irá garantir que o seu relevado é cortado de forma uniforme, deixando para trás quaisquer acessos de corte de relva indesejados (Ver Fig. A).

4.2 Como é que o meu Landxcape™ sabe para onde ir?

O seu Landxcape™ é capaz de fazer coisas sozinho. O Landxcape™ sabe quando precisa de regressar à base de carga para carregar, consegue sentir quando está a chover, pára sozinho quando detecta um problema e sabe parar, recuar e virar ao contrário quando bate contra alguma coisa que esteja a bloquear o caminho ou outro objecto. O Landxcape™ também pára automaticamente a rotação do disco de rotação das lâminas se for levantado do chão para evitar um acidente.

A. Detectar a base de carga

Quando o seu Landxcape™ tiver de ser recarregado pára de cortar relva e segue o Fio de Delimitação no sentido anti-horário de regresso à Base de Carregamento. O Landxcape™ está pré-programado para cortar a relva junto do fio de delimitação uma vez por semana. Por padrão, o Landxcape™ corta perto do fio de limite toda segunda-feira depois de ser ligado.

Se não quiser ativar o corte por limite, desative-o com o smartphone.

B. Sensores de chuva

O Landxcape™ possui um sensor de chuva que detecta gotas de chuva e ordena que o Landxcape™ pare de cortar a relva e siga o fio de delimitação até à base de carga. (Ver Fig. B)

O Landscape™ sairá para cortar relva novamente após ter decorrido o Tempo de Atraso, o Tempo de Atraso predefinido é 180 mins. A definição de tempo de atraso pode ser alterada na aplicação Landscape™.

Quando os sensores de chuva estão molhados, o Landxcape™ regressa à estação de ancoragem. Quando os sensores de chuva estiverem secos, o Landxcape™ começará a contagem regressiva do tempo de atraso. Se pretender sair do atraso de chuva, seque a área do sensor e execute um ciclo de alimentação utilizando o Interruptor principal. Após ter executado o ciclo de alimentação, desse modo, pode utilizá-lo novamente. Ou pode ativar ou desativar o atraso de chuva com a aplicação para telemóvel.

C. Detectar o fio de delimitação

O Landxcape™ respeita sempre a definição de limite do fio de delimitação e utiliza sensores na dianteira para detectar quando se está a aproximar (Ver Fig. C).

D. Iniciar e parar ao cortar a relva (Ver Fig. D, E1, E2)

Para começar a cortar a relva, pressione a tecla ON/OFF e insira o código PIN. Pressione START de seguida, pressione . 100 gostasse de ordenar o Landscape™ a parar de cortar, basta premir o botão STOP na parte superior do corta-relva.

Se o Landxcape™ detectar algo de errado, irá exibir uma mensagem de falha no visor. Para obter informações sobre as mensagens de avaria, consulte as Mensagens de Erro. E o Landxcape™ desliga caso não receba qualquer informação do utilizador nos 20 minutos seguintes.

Para resumir:

- Agora o Landxcape ^TM irá começar a cortar!

4.3 Configuração

Primeiro, defina a altura para um nível de grama desejado após o corte(manualmente). E você pode fazer a configuração do programa manualmente ou com a aplicação para telemóvel.

NOTA: Ao fazer a configuração do programa manualmente, o Landscape™ entrará na página de espera se não receber nenhuma entrada do usuário dentro de 30 segundos.

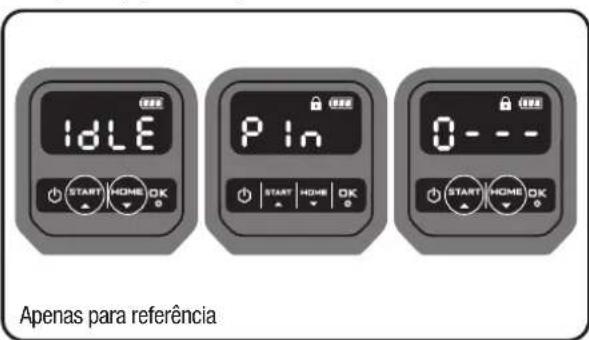

[1] Alterar o código PIN

Para alterar o código PIN, continue pressionando os dois botões ao mesmo tempo por 5 segundos. O íconeará piscando e “estará rolando piscando. Depois disso, o primeiro número estará piscando, use pa serir o código PIN antigo e pressione a confirmar. O próximo número estará piscando. Use o mesmo método para completar outros números. Então, “” estará rolando piscando, o primeiro número estará piscando e use para selecionar o número desejado e pressione a confirmar. O próximo número estará piscando. Use o mesmo método para completar outros números. Por exemplo, o novo código PIN é definido como 0326. Depois disso, “rolará flashing e o primeiro número estará piscando novamente. Use o mesmo método para inserir o novo código PIN definido agora (neste exemplo, 03 em seguida, “” rolará flashing no display. Seu código PIN foi alterado com sucesso.

IDLE P In 0--- Apenas para referência

[2] Configurar ano, data e hora

As configurações de ano, data e hora são itens de configuração obrigatória. Se você não configurar esses itens, isso influenciará o horário da programação na seguinte configuração. Esses itens devem ser configurados na ordem do ano, data e hora. Para a configuração de ano, mantenha pressionado 3 segundos até que o ícone e um número estejam piscando no display, por exemplo, 20se:8

ou HOMB para selecionar o ano desejado. Em seguida, pressione pa confirmar a concluir a configuração do ano.

Apenas para referência

Enquanto isso, o ícone 1 estará piscando novamente e um número será exibido para indicar a data, por exemplo, que significa 29 de setembro. Quando estiver piscando, use ou para funcionar o número e pressione 1 a confirmar. Então 18 está piscando. Use o mesmo método para selecionar o número e pressione 1 a confirmar a concluir a configuração da data.

09:29 START HOME OK

Apenas para referência

Enquanto isso, o ícone 1. estará piscando e a hora será exibida, por exemplo, 1. quando estiver piscando, use ou para START HOME selecionar o número e pressione 2. para confirmar. Então estará piscando, use o mesmo método para selecionar o número e pressione 3. para confirmar. Agora a configuração da hora está concluída e o Landxcape™ entrará na página de espera.

14:08 START HOME OK

Apenas para referência

IDLE START HOME OK

Página de espera

[3] Cronograma de trabalho padrão

O tempo de trabalho padrão do Landscape™ pode ser encontrado na tabela a seguir:

CRONOGRAMA

ÁREA (m^2)	DOMINGO	SEGUNDA-FEIRA	TERÇA FEIRA	QUARTA-FEIRA	QUINTA-FEIRA	SEXTA-FEIRA	SÁBADO
50 //	trabalhos	/	trabalhos	/
100	//	trabalhos //	trabalhos	/
150	/	trabalhos	/	trabalhos	/	trabalhos	/
200	/	trabalhos	trabalhos	trabalhos	trabalhos	trabalhos	/

300	/	trabalhos	trabalhos	trabalhos	trabalhos	trabalhos	/
400	/	trabalhos	trabalhos	trabalhos	trabalhos	trabalhos	/
500	/	trabalhos	trabalhos	trabalhos	trabalhos	trabalhos	/
600	/	trabalhos	trabalhos	trabalhos	trabalhos	trabalhos	/
700	/	trabalhos	trabalhos	trabalhos	trabalhos	trabalhos	/
800	/	trabalhos	trabalhos	trabalhos	trabalhos	trabalhos	/
900	/	trabalhos	trabalhos	trabalhos	trabalhos	trabalhos	/
1000	/	trabalhos	trabalhos	trabalhos	trabalhos	trabalhos	/

(4) Configurar área de trabalho

Mantanha pressionando 3 segundos. Quando o ícone es ser piscando, pressione in número estará piscando no display, por exemplo, que éra área do gramado. O tempo de trabalho será definido automaticamente de acordo com o tamanho do seu jardim. Use START ou HOMA para definir a área do gramado e pressione para confirmar. Em seguida OK Landscape TM entrará na página de espera.

Apenas para referência

(5) Alterar hora de início padrão

A hora de início predefinida de 9:00 pode ser alterada para qualquer hora. Primeiro, mantenha os botões prenidos ao mesmo tempo até as horas começarem a piscar. Em seguida, prima para definir as horas e prima a confirmar. Agora, os minutos começam a piscar. Prima para definir os minutos e prima para confirmar. A definição de hora de início está concluída. Por exemplo, defina a hora como 14:08 e o seu Landscape™ começará a partir das 14:08.

Apenas para referência

4.4 Qual o nível de eficiência de corte de relva do meu Landxcape™?

Os tempos de corte são diferentes de acordo com a relva, dependendo dos fatores mencionados abaixo. Ajuste gradualmente o tempo que pretende que o Landscape™ corte cada dia até descobrir a definição mais adequada.

O Landscape™ consegue cortar áreas de até diferentes tamanhos, embora tal dependa de vários factores, tais como:

• Espécies de gramíneas no relvado e a taxa de crescimento
  • Afiação das lâminas de corte

• Humidade

• Temperatura ambiente
  • Quantidade de obstáculos no relvado
  Ao contrário da maioria dos outros cortadores de relva, o Landxcape™ utiliza um sistema de carregamento lateral, o qual é capaz de cortar o máximo de relva circundante possível. Além disso, os orifícios na parte inferior da base de carregamento permite que a relva cresça à vontade, dando um aspecto elegante.

A altura de corte do Landxcape™ pode ser ajustada (consulte os Dados Técnicos e a Declaração de Conformidade para ver o alcance de altura de corte específico). Antes de iniciar o seu Landxcape™ pela primeira vez, você deve cortar a grama até a altura de não mais do que 9 cm com o cortador de grama manual. Em seguida, ajuste a altura de corte do seu Landxcape™ para o seu máximo na primeira vez que corta. (Ver Fig. F)

O Landxcape™ corta melhor em tempo seco. Também é factível deixar seu Landxcape™ funcionar em dias chuvosos, desde que o gramado seja sólido. Verifique e limpe seu cortador regularmente.

O seu Landxcape™ não deve ser utilizado durante tempestades. Numa tempestade, proteja o Landxcape™ desligando-o da base de carga, desconectando o fio de delimitação e certificando-se de que o Landxcape™ não consegue carregar.

O Landscape™ adora cortar relva e necessita que as lâminas de corte sejam mantidas em boas condições para o melhor desempenho de corte. O Landscape™ consegue fazer a maioria das coisas sozinho, mas necessita de o ajudar às vezes para evitar que se magoe.

• Nunca deixe o Landxcape ^TM deslocar-se no cascalho.
• Retire os obstáculos aos quais o Landxcape ^TM pode subir acidentalmente ou impeça o acesso aos mesmos para não danificar o disco de rotação das lâminas.
• Retire todos os detritos e objectos estranhos do relvado.

5. Aplicação

O Landxcape™ consegue estabelecer ligação com o smartphone. Com a aplicação Landxcape™ para smartphone, pode alterar as definições gerais do Landxcape™ e ver o estado e as mensagens de erro da máquina.

Lista de verificação antes de ligar a sua aplicação a Landxcape™ Passo 1: Verifique o seu smartphone

1. Verifique se o Wi-Fi a que o seu smartphone está ligado é de 2,4 GHz em vez de 5GHz.

Exemplo:

TP-LINK_34A0 TP-LINK_5G_34A0

1. Certifique-se de que a aplicação instalada no seu smartphone é a versão mais recente

Passo 2: Verifique o seu Landxcape™

1. Verifique se o seu Landxcape™ está sob o mesmo ambiente do router que o seu smartphone.
2. Verifique se o firmware no seu Landxcape™ é a versão mais recente.
3. Certifique-se de que a distância entre o Landxcape™ e smartphone é o mais próximo possível durante a ligação (menos de 3 metros).
4. Certifique-se a distância entre o Landscape™ e router é o mais próximo possível durante a ligação (menos de 3 metros).

1. Verifique se o seu router é de 2,4GHz ou 2,4GHz misturado com 5GHz e ative banda de 2,4GHz.

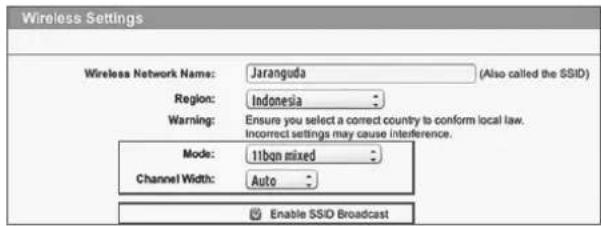

2. Verifique se o modo de configuração wireless do seu router 802.11 é mistura de b/g/n. (Ver Fig. 1)
3. Verifique se a largura do canal/banda de configuração wireless do router é Auto ou 20M ou 20M misturado com 40M. (Ver Fig. 1)
4. Verifique se o seu router Ativa a função SSID Broadcast quando se ligar à máquina com a aplicação. E pode aproximar depois de se ligar com êxito. (Ver Fig. 1)

5. Certifique-se de que a função DHCP está ativada. (Ver Fig. 2)

1. Se tem um router "Fritz!box", certifique-se de que ativa "Permitir a comunicação entre dispositivos na mesma rede" nas definições.

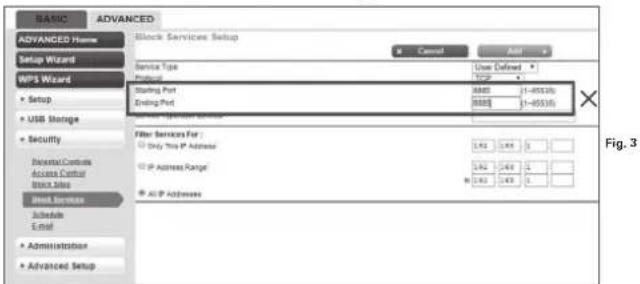

2. Certifique-se de que a porta 8883 TCP está aberta. Se estiver bloqueada (Ver Fig.3), modifique a definição.

Para ligar o smartphone ao Landxcape™:

Passo 1: para transferir a aplicação Landxcape™, leia o código QR abaixo ou transfira-o na Playstore (Google-Android), AppleStore (Apple-iOS) ou no nosso site www.landxcape-robotics.com.

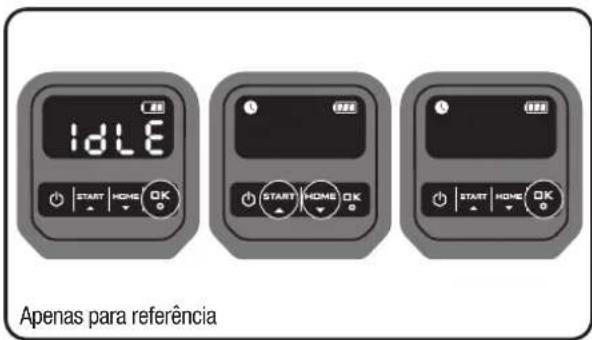

Passo 2: mantenha emido por 3 segundos. O ícone pie. Utilize pa escolher o ícone e, em seguida, prima para confirmar.

IDLE START HOME OK START HOME OK START HOME OK Apenas para referência

Passo 3: aceda à aplicação Landxcape™ e siga as instruções para se ligar à rede Wi-Fi.

*O número de série encontra-se na parte traseira do Landxcape™ como

mostrado (veja a fig. G).

NOTA:

1. Se as informações de Wi-Fi mudarem, o Landxcape™ tem de ser reposto de acordo com o passo 3.
2. Quando o Landxcape ^™ se encontra numa área com sinal Wi-Fi fraco ou sem sinal, as instruções enviadas da aplicação para telemóvel podem não ser executadas de imediato. O Landxcape ^™ irá receber instruções quando voltar a uma área com bom sinal Wi-Fi.
3. Para um sinal Wi-Fi forte garantir uma ligação estável, é recomendado instalar extenders Wi-Fi para abranger áreas com sinal Wi-Fi fraco ou sem sinal.

6. Informações básicas sobre o fio de delimitação

6.1 Prender o fio de delimitação

Utilize o medidor de distância do fio de delimitação para definir a distância correcta da borda da sua relva (Mais do que 26 cm). Esta é a distância recomendada. Utilize o medidor de distância fornecido para garantir uma instalação apropriada.

Se o seu vizinho também utilizar um Landscape™, tem de manter um espaço de, pelo menos, 1 metros entre o seu fio de delimitação e os seus vizinhos.

O fio de delimitação deve contornar exactamente a área de corte de relva pretendida. O seu Landscape™ ficará confuso por curvas ou bobinas extra do fio de delimitação que não façam parte da sua área de corte de relva (Ver Fig. H). Se houver fio de delimitação em excesso após a área de corte de relva ter sido contornada, então corte-o e armazene este fio adicional numa localização em separado. Contudo, é importante deixar o comprimento necessário onde se liga à base de carga para que possa ser ligado e permanecer na mesma enterrado.

6.2 Enterrar o fio de delimitação

Se planeia enterrar o fio de delimitação, é recomendado que primeiro espigue o fio de delimitação à relva para que seja mais fácil efectuar ajustes, se necessário. Quando concluir a instalação do fio de delimitação, recomenda-se que solicite ao Landxcape™ que siga o fio de delimitação ao pressionar 📄. Is hermitirá que o Landxcape™ ajuste-se ao seu novo ambiente.

Enquanto observa o Landxcape™ a localizar a estação de carga, pode então efectuar alterações ao caminho do fio de delimitação para garantir um acompanhamento livre de problemas do Landxcape™ quando localizar a estação de carga. Garantirá que funcionará com sucesso com a base de carga antes do fio de delimitação ser enterrado.

6.3 Unir o fio de delimitação

Utilize um conector se for necessário alongar ou unir o arame de limite((apenas em modelos específicos, consulte os Dados Técnicos e a Declaração de Conformidade). É à prova de água e garante uma ligação elétrica confiável.

Insira as duas extremidades do arame em quaisquer dois dos três orifícios do conector. Certifique-se de que os arames estão totalmente inseridos no conector, de modo a que ambas as extremidades sejam visíveis através da área transparente, do outro lado do conector. (Ver Fig. I) Utilize uma pinça para pressionar totalmente o botão na parte superior do conector. (Ver Fig. J1, J2)

AVISO: É recomendado simplesmente unir o arame de limite à fita isoladora ou utilizar o bloco de terminais de aperto para a ligação. A humidade do solo pode oxidar o arame e resultar num circuito avariado após algum tempo.

7. Actualização de software

O software do seu Landxcape™ pode ser actualizado quando estiverem disponíveis novas versões. O software mais recente pode ser transferido do nosso site Web www.landxcape-robotics.com.

Método 1: Atualização através de USB. Consulte abaixo as instruções de transferência e instalação:

(1) Localize a versão de software mais recente em: www.landxcape-robotics.com. Salve o arquivo em um flash drive (pen drive) formatado como FAT32 Delete quaisquer arquivos no drive e cheque o formato. Se o drive não estiver formatado em Impact, por favor reformate a unidade.

NOTA: o download da atualização de software é um arquivo zipado. Você precisará extrair/descompactar o arquivo antes de proceder a instalação.

(2) Coloque o Landxcape ^™ sobre uma superfície firme e nivelada. Pressione 📄ra desligar o seu Landxcape.
(3) Insira a unidade USB (unidade flash) na porta. (Ver Fig. K1)
(4) Ativar o Landxcape. A atualização começará automaticamente. Aguarde até o display mostrar “U” (veja a Fig. K2), depois remova a drive USB (drive flash) e aperte bem a tampa de proteção. Quando o display exibir “O”, a atualização foi concluída e o Landxcape™ entrará na página PIN.

Método 2: atualizar através do smartphone (apenas em modelos específicos, consulte os Dados Técnicos e a Declaração de Conformidade)

Se o Landscape™ estiver ligado ao smartphone através da aplicação Landscape™, pode verificar a versão de software.

O manual na caixa é baseado no software predefinido na produção em massa. Algumas das novas funcionalidades/funções existentes na nova versão podem não existir no manual. Se verificou que algumas definições não se encontram no manual, visite www.landcape-robotics.com para transferir o manual mais recente.

8. Manutenção

O seu Landxcape™ necessita de ser verificado periodicamente. O Landxcape™ funciona intensamente e, após algum tempo, necessita de uma boa limpeza, bem como a substituição de algumas peças, pois estas podem desgastar-se. Nunca utilize o seu Landxcape™ com o Interruptor Ligar/Desligar avariado.

Desligue a máquina antes de realizar qualquer reparação ou manutenção.

Seguidamente queremos informá-lo de como cuidar do seu Landxcape™.

8.1 Mantenha-o afiado

AVISO: Antes de limpar, ajustar ou substituir as lâminas, desligue o seu Landxcape™ e coloque luvas de ção.

AVISO: Quando encaixar lâminas novas, certifique-se de que substitui TODAS as lâminas. Utilize sempre parafusos quando encaixar as lâminas. Isto é importante por forma gurar a retenção da lâmina e equilibrar o disco de rotação ina. Caso contrário, pode provocar lesões graves.

O Landxcape™ não corta relva como outros cortadores de relva. As suas lâminas de corte são muito afiadas nos 2 cantos e giram em ambas as direcções para a máxima capacidade de corte (Ver Fig. L). Cada lâmina do seu Landxcape™ possui dois cantos de corte. O Disco de Rotação da Lâmina procederá à rotação de avanço e recuo aleatoriamente para utilizar ambas as arestas de corte. Isto ajuda a diminuir a frequência de substituição da lâmina de corte. Cada lâmina de corte dura até dois meses quando estiver programada para cortar a relva todos os dias. Verifique sempre se as lâminas estão lascadas ou danificadas e substitua-as se assim for. Quando as lâminas de corte estiverem danificadas e desgastadas devem ser substituídas por lâminas sobressalentes fornecidas com o seu Landxcape™. Também se encontram disponíveis lâminas sobressalentes no seu distribuidor Landxcape™ mais próximo.

A. Substitua as lâminas

Após algum tempo, normalmente a cada estação, as lâminas do seu Landxcape™ irão necessitar de ser substituídas. Por isso, quando substituir as lâminas, certifique-se de que substitui todas ao mesmo tempo. Pode substitui-las com um dos kits de lâminas sobressalentes e parafusos extra fornecidos com o seu Landxcape™.

Antes de tentar substituir as lâminas do seu Landscape™, desligue a alimentação e coloque luvas de protecção. Em seguida, siga estes passos:

1. Vire cuidadosamente o Landxcape™ ao contrário
2. Retire a tampa da bateria e seguidamente a bateria.
3. Retire os parafusos das lâminas com uma chave de parafusos (Ver Fig. M)
4. Aparafuse firmemente as lâminas novas.
5. Encaixe novamente a bateria e a tampa da bateria.

Importante: Após aparafusar a lâmina no disco das lâminas, certifique-se que a mesma consegue girar livremente.

8.2 Mantenha-o limpo

AVISO: Antes de limpar, desligue o seu Landscape™. Coloque luvas de protecção antes de limpar o disco de 10 das lâminas e não utilize água corrente.

A. Limpar o corpo

O seu Landxcape™ terá uma vida útil maior e mais feliz se for limpo regularmente. Embora, como o seu Landxcape™ é uma máquina eléctrica, irá necessitar de ter cuidado quando limpar, por isso, NÃO utilize uma mangueira, lavadores de alta pressão ou verter água corrente no seu Landxcape™, é melhor utilizar um frasco pulverizador com água. Quando limpar o corpo da máquina, utilize uma escova suave ou um pano limpo e evite utilizar solventes ou polidores (Ver Fig. N). Por último, certifique-se de que remove todos os pedaços de relva e detritos acumulados.

B. Limpar a parte interior

De novo, é importante que desligue o seu Landxcape™ utilizando o botão ON/OFF e utilize luvas de protecção antes de tocar no disco de rotação das lâminas.

Primeiro, vire o seu Landxcape™ do avesso para expor a sua parte inferior. Aqui verá o disco das lâminas, o chassis, a roda dianteira e a roda de condução. Limpe tudo meticulosamente com uma escova suave ou um pano húmido.

AVISO: NUNCA limpe a parte inferior do Landscape™ com descarga de água. Podem ocorrer danos nos componentes.

(Ver Fig. 01, 02)

Rode o disco das lâminas para certificar-se de que se move livremente. Além disso, certifique-se de que as lâminas conseguem rodar livremente e que não existe relva a obstruí-las.

IMPORTANTE: Retire quaisquer detritos alojados para que tal não provoque uma fenda no disco das lâminas. Mesmo a fenda mais pequena pode diminuir a capacidade de cortar a relva do seu Landscape™.

C. Limpar os pinos de contacto e tiras de carga

Limpe os pinos de contacto localizados na base de carga e a tira de carga localizada no Landscape™ utilizando um pano. Retire periodicamente quaisquer pedaços de relva ou detritos acumulados à volta dos pinos de contacto e das tiras de carga para garantir sempre carregamentos bem-sucedidos do Landscape™.

8.3 Vida útil da bateria

O coração do Landscape™ é a sua bateria de iões de lítio de 20 volts. Para o armazenamento adequado da bateria, verifique se ela está totalmente carregada e mantida em local fresco e seco.

NOTA: A temperatura de funcionamento recomendada do Landscape™ é entre 0-55°C.

A vida útil da bateria do Landscape™ depende de vários factores, tais como:

• O período de tempo da estação de corte de relva na sua região
• A quantidade de horas que o Landxcape ^TM corta relva por dia
• Manutenção da bateria durante o armazenamento

O Landxcape™ pode ser carregado manualmente sem o fio de delimitação.

1. Ligue a base de carga a uma fonte de alimentação adequada. A luz verde da Base de Carregamento liga.
2. Coloque manualmente o Landxcape™ na base de carga enquanto o Landxcape™ está desligado. (Ver Fig. P)
3. Luz verde intermitente na base de carregamento, o Landxcape™ irá começar a carregar.

8.4 Armazenamento no Inverno

O seu Landxcape™ terá uma vida útil maior e mais saudável se lhe for permitido hibernar. Mesmo que seja duro, recomendamos que guarde o seu Landxcape™ no seu telheiro ou garagem durante o inverno.

Antes de preparar o seu Landxcape™ para o armazenamento no inverno, recomendamos que:

• Limpe meticulosamente o seu Landxcape ^TM
• Carregue totalmente a bateria e remova-a do Landxcape
• Desligue a alimentação

Para maximizar a vida útil da bateria, carregue totalmente a bateria e remova-a da Landxcape™ antes do armazenamento durante o inverno.

AVISO: Proteja a parte inferior do Landxcape™ contra água. NUNCA guarde o Landxcape™ virado para baixo no caso de entrada de água.

O fio de delimitação pode ser deixado no solo, embora as suas extremidades devam ser protegidas, tais como serem colocadas numa lata com massa lubrificante. Se a base de carga for deixada no exterior durante o inverno, deixe o fio de delimitação ligado.

NOTA: Quando trouxer o Landscape™ de volta para o trabalho após o armazenamento no inverno, certifique-se de que as tiras de carga e os pinos de contacto estão limpos, é recomendado que se utilize uma tela de esmeril fina para limpar.

8.5 Substituição da bateria

AVISO: Desligue a alimentação antes de tentar qualquer ajuste, substituição ou reparação.

Antes de substituir as lâminas, desligue o seu Landxcape™ e coloque luvas de protecção.

Se necessitar de substituir a bateria, siga estes passos:

1. Vire cuidadosamente o seu Landxcape ^TM do avesso.
2. Retire os parafusos na tampa da bateria. Remova a tampa da bateria. (Ver Fig. Q1)
3. Retire cuidadosamente a bateria usada. Pressione a lingueta e solte as fichas. (Ver Fig. Q2)

NOTA: Não puxe pelos cabos. Segure os conectores e solte o fecho.

1. Ligue uma nova bateria original unido os conectores entre si até ficarem bloqueados na devida posição. (Ver Fig. Q3, Q4)

2. Instale a bateria conforme ilustrado. (Ver Fig. Q5) Coloque novamente a tampa na respetiva posição e encaixe firmemente os parafusos.

9. Mensagens de funções

Display Mensagem Ação
- F : -	Atraso de chuva ativado. Nenhuma ação é necessária.

10. Mensagens de erro

Sintoma Causa	Solução
	O LandxcapeTM está fora da área de funcionamento.	1. Se o LandxcapeTM estiver de facto fora do seu território: desligue a potência, leve o LandxcapeTM para dentro do seu território. Ligue a potência. Pressione de seguida, pressione2. Se o LandxcapeTM estiver dentro do seu território, verifique se o LED na base de carregamento está verde. Se não estiver, verifique se a base de carregamento está ligada de forma adequada ao carregador e se o carregador está ligado a uma fonte de alimentação indicada. Se estiver, significa que as extremidades do arame de limite estão fixadas de forma incorreta e deve invertê-las.3. A luz vermelha da base de carregamento acende, confirme se o fio de limite está bem conectado aos grampos na base de carregamento. Se o problema persistir, verifique se o fio de limite não foi cortado.
	Motor bloq	1. Desligar a potência: levar o LandxcapeTM para uma área sem obstáculos;2. Ligar a potência. Pressione de seguida, pressione .3. Se a mensagem de erro ainda estiver exibida, desligue a potência, vire o LandxcapeTM para baixo e verifique se existe alguma coisa a impedir as rodas de rodar.4. Remova qualquer eventual obstrução, virar o LandxcapeTM para cima, ligar a potência. Pressione de seguida, pressione .
	Lâmina bloq	1. Desligar a potência;2. Virar o LandxcapeTM para baixo e verificar se existe alguma coisa a impedir que o disco da lâmina rode.3. Remover qualquer eventual obstrução.4. Virar o LandxcapeTM para cima e levá-lo para uma área com relva rasa ou ajustar a altura de corte;5. Ligar a potência. Pressione de seguida, pressione .
-84-	O LandxcapeTM está preso.	1. Desligar a potência;2. Levar o LandxcapeTM para uma área sem obstáculos;3. Ligar a potência. Pressione de seguida, pressione .OK4. Se a mensagem de erro ainda estiver exibida, desligue a potência, vire o LandxcapeTM para baixo. Verificar se existem alguma coisa a impedir as rodas de rodar.5. Remova qualquer eventual obstrução, virar o LandxcapeTM para cima, ligar a potência. Pressione de seguida, pressione .OK
-85-	O LandxcapeTM está elevado.	1. Desligar a potência.2. Levar o LandxcapeTM para uma área sem obstáculos, ligar a potência. Pressione de seguida, pressioneOK3. Se a mensagem de erro ainda for exibida: desligue o Landxcape, vire o LandxcapeTM de cabeça para baixo e verifique se há algo impedindo a rotação das rodas dianteiras.4. Remover qualquer eventual objecto, virar o LandxcapeTM para cima, ligar a potência. Pressione de seguida, pressione .OK
-86-	O LandxcapeTM está virado para baixo.	Virar o LandxcapeTM para cima. Pressione de seguida, pressione .OK
-87-	Erro na bateria	1. Verifique a temperatura da bateria. Se a temperatura estiver muito alta, aguarde até que a temperatura tenha esfriado. Pressione depois .OK2. Substitua uma nova bateria. Reinicie o Landxcape. Pressione depois .OK3. Se o erro ocorrer repetidamente, tente alterar o horário de trabalho.
-88-	Leva muito tempo para a LandxcapeTM voltar para a base de carga.	Coloque manualmente o LandxcapeTM na base de carregamento para carregar. Depois que o LandxcapeTM estiver totalmente carregado, pressione depois OK
-89-	Tal pode acontecer caso o seu router perca a sua alimentação ou porque mudou o seu router Wi-Fi ou de operadora de rede.	Volte a ligar o LandxcapeTM à rede Wi-Fi com que foi inicialmente emparelhado. Se não for possível, contacte o Serviço ao Cliente.
-8E-	Erro desconhecido.	Reinicie o Landxcape. Pressione depois .S mensagem de erro ainda for exibida, entre em contato com um agente de serviço para obter ajuda.

NOTAS

• Antes de ligar a potência, verifique sempre se o Landxcape™ está dentro do seu território. Caso contrário, será exibida a mensagem “-” E : - Esta mensagem é exibida também quano o Landxcape™ está pousado sobre o fio de delimitação quando ligado.
• Se por qualquer motivo - isto é, uma festa, crianças a brincar... - pretender estacionar o seu Landscape™ na base de carregamento: pressione e, de seguida, pressione 📄 Landscape™ irá para a sua base e manter-se-á nesta. Pressione 📋 ra desligar o Landscape.
• Se um erro ocorre repetidamente na mesma área do seu relvado, poderá ter um problema com o fio de delimitação, por isso, consulte as instruções de instalação anteriores e verifique a sua configuração com a sua ajuda.
• Se o seu relvado estiver dividido em duas áreas separadas, ligadas por um corredor inferior a 1m, uma das quais não é fornecida com a base de carregamento: quando o Landscape™ fica sem carga, leve-o manualmente até à base de carregamento, o processo de carregamento será iniciado.
• Se o Landscape™ operar de forma anormal de vez em quando, por favor tente reiniciá-lo. Se o problema não for solucionado, tente remover e reinstalar a bateria. Se não for possível solucionar o problema, por favor contacte o Representante de Assistência da Landscape™ para obter ajuda.
• Não lave a máquina com um aparelho de limpeza de alta pressão. Isto poderá causar danos na bateria ou na máquina.

11. Resolução de problemas

Se o seu Landscape™ não funcionar corretamente siga o guia de resolução de problemas seguinte. Se a avaria persistir, contacte o seu distribuidor:

Sintoma Causa Solução
A luz LED na estação de carga não liga. Não existe potência.		Verifique se o cabo de alimentação está liga de forma adequada ao carregador e se o carregador está ligado a uma fonte de alimentação indicada.
A luz vermelha da base de carregamento acende.	O fio de delimitação não está ligado.	Verifique se o Arame de Limite foi ligado de forma correta à base de carregamento.Verifique se não existem intervalos no arame de limite, especialmente nas extremidades do fio.
O LandxcapeTM é ligado mas o disco da lâmina não é movido.	O LandxcapeTM está a pesquisar a base de carregamento (a menos que você pressione home e depois e/otão para ir até a base de carregamento).	Isto é normal, o LandxcapeTM tem de ser recarregado, o disco da lâmina não roda enquanto está a pesquisar a base de carregamento automaticamente.
O LandxcapeTM vibra.	As lâminas podem estar danificadas. Verifique o estado do disco da lâmina.	Verifique as lâminas e substitua-as caso estejam danificadas.Limpe os resíduos ou objectos estranhos nas lâminas e no disco da lâmina.
A relva está a ser cortada de forma irregular.	O LandxcapeTM não trabalha horas suficientes por dia.	Adicionar mais horas ao tempo de corte de relva.
	A área de corte de relva é demasiado grande.	Tente diminuir o tamanho da área de corte de relva ou adicionar mais horas ao tempo de corte de relva.
	As lâminas não estão afiadas.	Substitua as lâminas e os parafusos para equilibrar o disco da lâmina.
	A altura de corte é definida para baixa para o comprimento da relva.	Eleve a altura de corte e depois desça-a gradualmente.
	A relva ou outro objeto ficaram envoltos no disco da lâmina.	Verifique o disco da lâmina e remova a relva ou outro objeto.
	Existe relva acumulada no disco da lâmina ou na caixa da estrutura do motor.	Certifique-se de que o disco da lâmina roda com facilidade. Se necessário, pode retirar o disco da lâmina e, de seguida, remover os resíduos.
O seu LandxcapeTM está dentro do seu território e o fio de delimitação está ligado. No entanto, o visor indica “-”E I-	As extremidades do arame de limite estão fixadas de forma incorreta.	Inverta as extremidades do arame de limite.
	O fio de limite está quebrado. Repare o fio de limite danificado com conectores.
O tempo de carregamento é muito mais do que o tempo de carregamento classificado.	Ligação fraca causada por resíduos na faixa de carregamento.	Limpe os pinos de contacto localizados na base de carregamento e a faixa de carregamento no LandxcapeTM utilizando um pano.
	O programa de proteção durante o carregamento foi ativado devido a temperatura elevada.	Coloque a base de carregamento numa área à sombra ou aguarde até que a temperatura tenha baixado.
O cortador de relva não carrega	Não existe potência.	Verifique se o cabo de alimentação está ligado de forma adequada ao carregador e se o carregador está ligado a uma fonte de alimentação indicada.
	Não opera corretamente durante o carregamento manual.	Consulte o carregamento manual na Seção 8.3.
LandxcapeTM está a começar a ter tempos de execução mais curtos entre cargas.	Alguma coisa está a entupir o disco da lâmina.	Retire o disco da lâmina e limpe-o.A relva está demasiado alta e demasiado espessa.
	O LandxcapeTM está a vibrar muito.	Verifique o disco da lâmina e a lâmina, retire os resíduos e objetos estranhos das lâminas e discos das lâminas.
	A bateria poderá estar gasta ou usada. Substitua por uma bateria nova.
O LandxcapeTM não está a operar na hora correta.	O relógio não está definido para a hora correta.	Ajuste o relógio para a hora correta, consulte a Seção 4.3.
	As horas de corte programadas para LandxcapeTM não estão corretas.	Altere as definições da hora para o cortador de relva iniciar e parar.
	LandxcapeTM é colocado manualmente na base de carregamento.	Prima depois, .
	A bateria não carrega quando sua temperatura sobe acima de 55°C no tempo quente.	Espere até que a bateria tenha esfriado.
O LandxcapeTM não pode ser corretamente acoplado à base de carregamento.	Influências ambientais. Reiniciar o Landxcape	TM.
	Má ligação causada pelos residuos na Faixa de Carregamento.	Limpe os Pino de Contacto localizados na Base de Carregamento e na Faixa de Carregamento no LandxcapeTM utilizando um pano.
A luz verde na base de carregamento liga antes de o carregamento estar concluído.	A base de carregamento está sobreaquecida.	Coloque a base de carregamento numa área à sombra ou aguarde até a temperatura ter descido.
O LandxcapeTM está a sair da área do fio de delimitação.	O fio de delimitação foi instalado com cantos afiados.	Verifique o fio de delimitação para assegurar que os cantos são suaves.
LandxcapeTM não corta uma área dentro da zona do arame de limite.	A área de corte é maior que a área de corte permitida para o LandxcapeTM.	Reduza a área de corte ou use o LandxcapeTM com uma maior área de corte permitida.
LandxcapeTM inverte ou roda de forma irregular junto ao arame de limite.	O fio de delimitação de outro LandxcapeTM ou um cortador de relva robótico de outra marca está posicionado demasiado próximo.	Certifique-se de que o fio de delimitação do seu LandxcapeTM possui pelo menos 1m de espaço entre o fio de delimitação adjacente.
	Em condições de terreno molhado, o sinal elétrico do arame de limite pode verter para onde o arame foi unido ou reparado.	Verifique as juntas do arame de limite. Isole para fornecer uma ligação à prova de água.
	Existe uma fuga do sinal elétrico do arame de limite devido à danificação de um isolamento.	Proceda à reparação do isolamento do fio de delimitação danificado com connectors.
	Há uma sensor ultrassónico danificado.	Verifique se há algo sujo no sensor ultrassónico e limpe. Caso contrário, verifique e garanta que o fio delimitador do LandxcapeTM tem pelo menos 1 m de espaçamento entre o fio delimitador próximo. Se não for possível resolver o problema, entre em contacto com o agente de assistência do LandxcapeTM para obter ajuda.
As rodas de LandxcapeTM derrapam ou danificam a relva.	Obstáculos estranhos, como galhos e ramos podem ser depositados por baixo de LandxcapeTM.	Elimine os objetos estranhos da parte inferior do LandxcapeTM.
	A relva está demasiado molhada. Espere até a relva secar.
O LandxcapeTM sai do fio de delimitação devido a velocidade elevada quando desce um sulco.	O fio de delimitação é colocado numa inclinação superior a 17% (10°).	Reposicione o fio de delimitação longe das inclinações com acentuação superior a 17% (10°). Por favor consulte o manual de instalação para obter detalhes.
	Falha na atualização de software.	Tente novamente de acordo com a seção "Atualização de software".
O LandxcapeTM anda em círculos; vira à direita ou à esquerda, mesmo sem objetos em frente.	Há uma sensor ultrassónico danificado.	Verifique se há algo sujo no sensor ultrassónico e limpe. Caso contrário, verifique e garanta que o fio delimitador do LandxcapeTM tem pelo menos 1 m de espaçamento entre o fio delimitador próximo. Se não for possível resolver o problema, entre em contacto com o agente de assistência do LandxcapeTM para obter ajuda.
O teclado do corta-relva não funciona.	O teclado está danificado. Reinicie o Landxcape	TM. Se o problema persistir, mantenha a Tecla ligar/desligar premida durante 10 segundos e reinicie o LandxcapeTM. Se não for possível resolver o problema, entre em contacto com o agente de assistência do LandxcapeTM para obter ajuda.
	Má ligação do cabo entre o painel de controlo e a placa principal ou o cabo está danificado.
	O teclado tem de ser reiniciado.
O corta-relva não Evita obstáculos.	Há um sensor ultrassónico danificado.	Verifique se há algo sujo no sensor ultrassónico e limpe. Caso contrário, verifique e garanta que o fio delimitador do LandxcapeTM tem pelo menos 1 m de espaçamento entre o fio delimitador próximo. Se não for possível resolver o problema, entre em contacto com o agente de assistência do LandxcapeTM para obter ajuda.
	O cabo entre o sensor ultrassónico e a placa principal está danificado.
	O fio delimitador de outro LandxcapeTM ou outros corta-relva robóticos está posicionado demasiado perto.
	Há algo sujo no sensor ultrassónico e tem de ser limpo.
	A falha do sensor ultrassónico ocorre com pequena probabilidade, como pernas de crianças, arbustos, árvores inclinadas ou pedras.	É normal. Não são necessárias ações.
	O obstáculo tem menos de 19 cm.	É normal. O sensor ultrassónico não consegue detetar nada com menos de 19 cm.

Protecção ambiental

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

Para ferramentas elétricas:

Detalhes sobre a eliminação segura de baterias usadas

No final da vida útil do aparelho, remova com segurança o conjunto de baterias antes de eliminar o aparelho. Não deite as baterias fora, nem as coloque no lixo doméstico normal. Também não elimine a bateria junto com a máquina. Remova o conjunto de baterias usado do aparelho e elimine na instalação de reciclagem dedicada mais próxima ou conveniente. Em caso de dúvida, consulte o departamento local de proteção ambiental. As baterias podem entrar no ciclo da água se forem eliminadas de maneira inadequada, o que pode ser prejudicial para o ecossistema. Não elimine baterias usadas como resíduo municipal não classificado.

Korisnici mogu pročitati upute u elektroničkom obliku na https://landxcape-robotics.com.

1. Sigurnost proizvoda
