MHMECA - Rato T'nB - Manual de utilização gratuito

Tipo de produto	Braço articulado para monitor
Marca	T'nB
Modelo	MHMECA
Compatibilidade VESA	75x75 mm / 100x100 mm (padrão)
Tipo de fixação	Sem perfuração (aperto) ou com perfuração (grommet)
Espessura da mesa (sem perfuração)	10 a 80 mm
Espessura da mesa (com perfuração)	10 a 48 mm
Funções de ajuste	Altura, inclinação, rotação, pivô
Material principal	Aço e plástico ABS
Acessórios incluídos	Chave Allen, parafusos de fixação, arruelas, passador de cabos
Instruções de instalação	Manual detalhado incluído
Manutenção	Verificar a fixação a cada 3 meses
Segurança	Não exceder o peso nominal, usar apenas em ambientes internos
Atendimento ao cliente	[e-mail] / www.t-nb.com
Uso previsto	Fixação de monitor em mesa
Número de braços	1 (modelo simples), 2 (modelo duplo)

Perguntas frequentes - MHMECA T'nB

Como instalar o suporte sem perfuração?

Para instalação sem perfuração, aperte o parafuso de aperto na borda da mesa. Certifique-se de que a espessura da mesa esteja entre 10 e 80 mm. Siga os esquemas 1.1 e 1.2 do manual.

Como ajustar a tensão da mola?

Mantenha o braço na horizontal e use a chave Allen fornecida. Gire o parafuso de ajuste no sentido (+) se o braço descer, ou no sentido (-) se subir.

O que fazer se o braço descer depois de fixar o monitor?

Gire o parafuso de ajuste no sentido (+) com a chave Allen até que o braço permaneça na posição horizontal. Não force o parafuso.

Quais tipos de monitores são compatíveis?

O suporte é compatível com monitores que possuem fixação VESA padrão (75x75 mm ou 100x100 mm). Verifique as dimensões do seu monitor.

Posso usar o suporte ao ar livre?

Não, este produto foi projetado apenas para uso interno. O uso externo pode causar falhas ou ferimentos.

Como fazer a manutenção do suporte?

Verifique a cada três meses se todos os parafusos e fixações estão bem apertados e se o suporte está estável. Limpe-o com um pano macio e seco.

Como fixar o monitor na placa VESA?

Aparafuse os dois parafusos superiores no monitor, deslize-o nas ranhuras superiores da placa VESA, segure-o e fixe os parafusos inferiores.

O que fazer se faltar alguma peça na embalagem?

Verifique a lista de componentes no manual. Se faltar ou danificar alguma peça, entre em contato com seu distribuidor local ou com o atendimento ao cliente em [e-mail].

Como ajustar a inclinação do monitor?

Ajuste a inclinação apertando ou soltando os parafusos indicados no esquema 5 do manual. Você também pode ajustar a rotação.

Como entrar em contato com o atendimento ao cliente T'nB?

Você pode nos contatar por e-mail em [e-mail] ou visitar nosso site www.t-nb.com para mais informações.

MANUAL DE UTILIZADOR MHMECA T'nB

Mode d'emploi / Instrucciones / Instruções

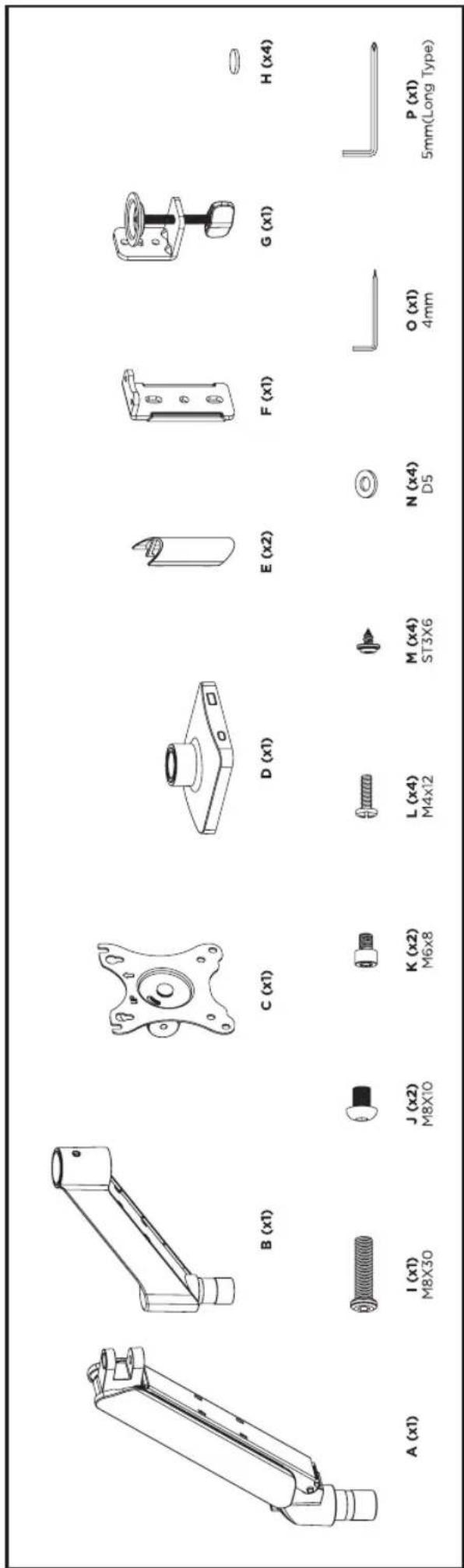

MHMECA

A (x1) I (x1) M8X30 J (x2) M8X10 K (x2) M6x8 D (x1) E (x2) F (x1) M4x12 M (x4) ST3X6 N (x4) D5 O (x1) 4mm G (x1) H (x4) P (x1) 5mm(Long Type)

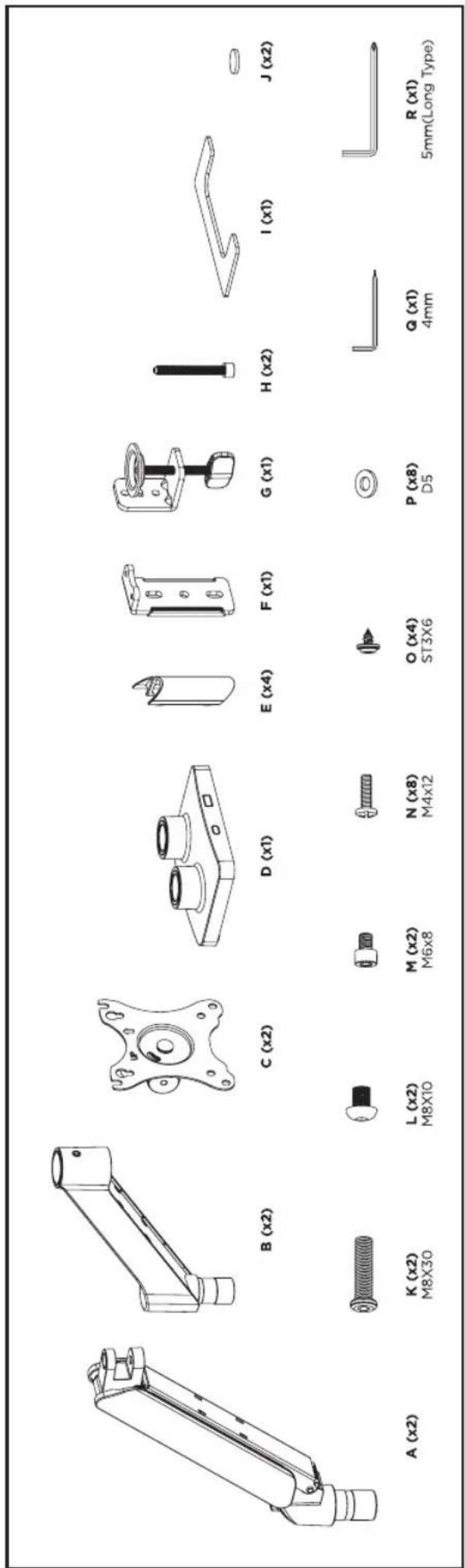

MHMECADUAL

A (x2) B (x2) C (x2) D (x1) E (x4) F (x1) G (x1) H (x2) I (x1) J (x2) K (x2) M8X30 L (x2) M8X10 M (x2) M6x8 N (x8) M4x12 O (x4) ST3X6 P (x8) D5 Q (x1) 4mm R (x1) 5mm(Long Type)

ES - NUESTRO AGRADECIMIENTO

PT - OS NOSSOS AGRADECIMENTOS

Parabéns pela sua compra e obrigado pela confiança depositada na T'nB. Os nossos produtos estão em conformidade com os regulamentos e as normas em vigor. Antes de usar este aparelho, aconselhamos a que leia atentamente as instruções e as indicações de segurança e que guarde este manual.

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

• A garantia não será aplicada em caso de mau uso.
• A T'nB isenta-se de responsabilidade por não cumprimento destas instruções de segurança.
• Manuseie o produto com cuidado.
• Não coloque objetos inflamáveis, substâncias explosivas ou itens perigosos perto do produto.
• Use e armazene o produto apenas em ambientes onde a temperatura esteja entre 0°C e 35°C.
• Mantenha o produto fora do alcance das crianças.
• Este produto não é destinado ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por aquelas sem experiência ou conhecimento, a menos que tenham recebido supervisão ou instrução sobre o uso do produto por alguém responsável por sua segurança.
• Não use o produto se ele tiver sido derrubado ou danificado.
• Use apenas os acessórios fornecidos.
• Manter a documentação original relacionada ao produto para referência futura.

Leia todo o manual do utilizador antes de iniciar a instalação e a montagem.

Se tiver alguma dúvida sobre as instruções ou avisos, contacte o seu distribuidor local para obter assistência.

CUIDADO: A utilização de produtos mais pesados do que os pesos nominais indicados pode resultar em instabilidade, provocando potenciais ferimentos.

Os suportes devem ser unidos conforme especificado nas instruções de instalação. Uma instalação incorrecta pode resultar em danos ou ferimentos graves nas pessoas.

Deve utilizar equipamento e ferramentas de segurança adequados. Este produto só deve ser instalado por profissionais.

Certifique-se de que a superfície de apoio suporta com segurança o peso combinado do equipamento e de todos os materiais e componentes associados.

Utilize os parafusos de montagem fornecidos e NÃO ESFORÇE DEMAIS os parafusos de montagem.

Este produto contém peças pequenas que podem provocar asfixia se forem engolidas. Mantenha estas peças afastadas das crianças.

Este produto destina-se apenas a utilização em interiores. A utilização deste produto no exterior pode resultar em avaria do produto ou ferimentos pessoais.

IMPORTANTE. Antes da instalação, certifique-se de que recebeu todas as peças indicadas na lista de verificação de componentes. Se uma peça estiver em falta ou danificada, contacte o seu distribuidor local para a substituir.

MANUTENÇÃO: Em intervalos regulares (pelo menos de três em três meses), verifique se o suporte está corretamente instalado, se é seguro e fiável.

COMPATIBILIDADE

MHMECA: 1 braço articulado

INSTALAÇÃO SEM PERFURAÇÃO 1a

MHMECA / MHMECADUAL

Parafusos de fixação para mesas com espessura entre 10 e 80 mm

- Para mesas com espessura de 10 a 50 mm, consulte os diagramas 1.1.

- Para mesas com espessura de 50 a 80 mm, consulte os diagramas 1.2.

INSTALAÇÃO COM PERFURAÇÃO

MHMECADUAL 1b

Para mesas com espessura de 10 a 48 mm

Se o painel VESA estiver muito apertado para girar, solte o parafuso com uma chave hexagonal

2

MHMECA 1b

Para mesas com espessura de 10 a 48 mm

Se o painel VESA estiver muito apertado para girar, solte o parafuso com uma chave hexagonal

2

1. Fixação em uma mesa ou escrivaninha

Diagrama 1.A / 1.B Escolha entre 2 tipos de fixação, com ou sem perfuração.

2. Fixação no monitor

Diagrama 2 Parafuse os dois parafusos superiores no seu monitor, depois deslize-os nas ranhuras superiores da placa VESA do braço do monitor. Mantenha-o na posição e, em seguida, fixe os parafusos inferiores.

3. Ajuste dos braços

Importante: Para evitar danos ao monitor e ao suporte, mantenha sempre o braço na posição horizontal durante os ajustes, conforme ilustrado no diagrama.

Para equilibrar corretamente os braços após fixar o(s) monitor(es), ajuste a tensão da mola utilizando a chave Allen (P), conforme indicado no diagrama 3.

Se o braço cair: Gire o parafuso de ajuste em direção ao «+» até que ele permaneça na posição estacionária.

Se o braço subir ou não se mover com facilidade: Gire o parafuso de ajuste em direção ao «-».

Importante: Não force o parafuso de ajuste.

4. Instale os passadores de cabos

Coloque os passadores de cabos nas ranhuras designadas e encaixe-os deslizando-os para cima para travar a instalação.

5. Ajuste a inclinação e o ângulo de rotação

Ajuste a inclinação e o ângulo de rotação desejados apertando ou soltando os parafusos indicados no diagrama.

PRECISA DE AJUDA?

Preocupados com a satisfação dos nossos clientes, fornecemos a possibilidade de nos contactar através do email [e-mail]. Para obter informações sobre manutenção, reparações e outras informações sobre o produto, consulte o nosso Website: www.t-nb.com
