MANUAL DE UTILIZADOR LX835 LANDXCAPE

Advertenica! Cortacésped automático!

1. Segurança do Produto

1.1 Instruções de segurança gerais e adicionais

AVISO: Leia todos os avisos e instruções de segurança. O desrespeito dos avisos e

instruções pode resultar em choques eléctricos, incêndios e/ou ferimentos graves.

Leia cuidadosamente as instruções sobre o funcionamento seguro da máquina.

Preserve todos avisos e instruções para referência futura.

• Este aparelho não se destina a ser utilizado por indivíduos (incluindo crianças) com capacidades físicas reduzidas, capacidades sensoriais e mentais reduzidas ou falta de experiência e conhecimento, salvo quando supervisionados ou instruídos por uma pessoa responsável acerca da utilização do aparelho e respectiva segurança.
• Deve supervisionar as crianças para garantir que não brincam com o aparelho.
• Este aparelho contém baterias que só podem ser substituídas por pessoas qualificadas.
  Aviso: Para recarregar a bateria, use só a unidade de alimentação destacável fornecida com este aparelho.

IMPORTANTE

LEIA CUIDADOSAMENTE ANTES DE UTILIZAR PRESERVE PARA FUTURA REFERÊNCIA

Práticas de utilização segura Formação

a) Leia atentamente as instruções. Certifique-se de que compreende as instruções e familiarize-se com os controlos e com a utilização adequada do aparelho;
b) Nunca permita que o aparelho seja utilizado por crianças ou pessoas que não estejam familiarizadas com a utilização do aparelho. Os regulamentos locais podem restringir a idade do operador;
c) O operador ou utilizador é responsável por acidentes ou situações de perigos ocorrendo a outras pessoas ou na sua propriedade.

Preparação

a) Certifique-se de que instala correctamente o fio de delimitação conforme instruído.

b) Inspeccione periodicamente a área onde o aparelho deve ser utilizado e retire todas as pedras, paus, fios, ossos e outros objectos estranhos.
c) Inspeccione a máquina visual e periodicamente para verificar se as lâminas, os parafusos das lâminas e o conjunto de corte estão desgastados ou danificados. Substitua lâminas e parafusos gastos ou danificados em conjunto de modo a preservar o equilíbrio.
d) Nos aparelhos com vários pivôs, preste atenção ao rodar uma lâmina pois pode provocar a rotação das restantes lâminas.
e) AVISO! O cortador de relva não deve ser utilizado sem a protecção no local correcto.

Funcionamento

1. Geral

a) Nunca utilize o aparelho com protecções defeituosas ou sem dispositivos de segurança no local correcto, por exemplo deflectores;
b) Não coloque os pés nem as mãos perto ou debaixo de peças em rotação. Mantenha-se sempre afastado da abertura de descarga;
c) Nunca pegue ou transporte um aparelho enquanto o motor estiver a funcionar;

d) Utilize o dispositivo desactivado do aparelho;

- Antes de eliminar um bloqueio;

- Antes de inspeccionar, limpar ou trabalhar no aparelho;

e) Não é permitido modificar a concepção original do robot corta-relva. Todas as modificações são da sua exclusiva responsabilidade.

f) Ligue o robot corta-relva de acordo com as instruções. Quando o botão de energia está activado, certifique-se de que mantém as mãos afastadas das lâminas rotativas. Nunca coloque as mãos e pés sob o cortador.

g) Nunca levante ou transporte o robot corta-relva com o botão de energia activado.

h) Não deixe as pessoas que não se encontram familiarizadas com o funcionamento do robot corta-relva utilizarem o mesmo.

i) Não coloque objectos sobre o robot corta-relva ou na respectiva estação de carga.

j) Não permita que o robot corta-relva seja utilizado com um disco da lâmina ou corpo defeituosos. Também não deve ser utilizado com lâminas, parafusos, porcas ou cabos defeituosos.

k) Desligue sempre o robot corta-relva quando concluir a sua utilização. O robot corta-relva só pode iniciar quando o botão de energia estiver activado e tenha sido introduzido o código PIN correcto.
I) Mantenha as suas mãos e pés longe das lâminas giratórias. Nunca coloque as mãos ou pés próximo ou por baixo do corpo quando o corta-relva robotizado estiver em funcionamento.
m) De modo evitar a utilização da máquina e dos respetivos periféricos em condições atmosféricas adversas, especialmente quando existe risco de queda de raios.
n) Não tocar em peças móveis perigosas antes de estar terem parado por completo.
o) Para máquinas usadas em áreas públicas, os sinais de aviso devem ser colocados em torno da área de trabalho da máquina. Devem apresentar a substância do seguinte texto:

Mantenha longe da máquina! Supervisione as ianças!

2. Além disso, quando o aparelho estiver a funcionar automaticamente

a) Não deixe a máquina a funcionar sem supervisão caso não saiba se existem animais de estimação, crianças ou pessoas nas proximidades.

Manutenção e armazenamento

AVISO! Quando o cortador estiver ao contrário, o botão de energia deve estar sempre desligado.

O botão de energia deve estar sempre desligado durante os trabalhos realizados sob a estrutura, como a limpeza ou substituição das lâminas.

a) Mantenha todas as porcas, pernos e parafusos apertados para garantir que o aparelho se encontra em condições de funcionamento seguras;
b) Inspeccione o robot corta-relva semanalmente e substitua as peças gastos ou danificadas por motivos de segurança;
c) Verifique especialmente se as lâminas e respectivos discos estão danificados. Substitua todas as lâminas e parafusos em simultâneo (caso necessário) para que as peças rotativas fiquem equilibradas.
d) Certifique-se de que são utilizados apenas meios de corte sobresselentes do tipo correcto;

e) Certifique-se de que as baterias estão carregadas utilizando o carregador correcto recomendado pelo fabricante. A utilização incorrecta pode provocar choques eléctricos, sobreaquecimento ou fugas de líquido corrosivo da bateria;
f) Em caso de fuga de electrólitos lave com água/ agente neutralizador e procure aconselhamento médico se entrar em contacto com os olhos, etc.;
g) A assistência ao aparelho deve estar de acordo com as instruções do fabricante.

Recomendação

Ligar a máquina e/ou os respetivos periféricos apenas a um circuito de alimentação protegido por um dispositivo de corrente residual (RCD) com uma corrente de disparo não superior a 30 mA.

Riscos residuais

Para evitar lesões, usar luvas de proteção quando substituir as lâminas.

Transporte

A embalagem original deve ser utilizada ao transportar o robot corta-relva em longas distâncias.

Para transportá-lo desde ou na área de funcionamento:

a) Pressione o botão PARAR para parar o cortador. Seleccione o código PIN de quatro dígitos quando iniciar o corta-relva pela primeira vez.
b) Desligue sempre o robot corta-relva caso pretenda transportá-lo.
c) Transporte sempre o cortador pelo manípulo na frente sob o cortador. Transporte o cortador com o disco da lâmina afastado do corpo.

Requisitos de exposição a RF

Para satisfazer os requisitos de exposição a RF, uma distância de separação de 200mm ou mais deve ser mantida entre este dispositivo e as pessoas durante a operação do dispositivo.

Para garantir a conformidade, as operações a uma distância menor que essa distância não são recomendadas. A antena usada para este transmissor não deve ser colocada em conjunto com qualquer outra antena ou transmissor.

Avisos de segurança para a bateria no interior da ferramenta

a) Não desmonte, abra ou corte as células da bateria.

b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.
c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa.
d) Não exponha a bateria ao choque eléctrico.
e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico.
f) Procure imediatamente aconselhamento médico se ingerir uma célula ou bateria.
g) Mantenha a bateria limpa e seca.
h) Recarregue apenas com o carregador especificado pela Landxcape™. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento.
i) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento.
j) Mantenha a bateria fora do alcance das crianças.
k) Preserve as informações originais do produto para futura referência.
I) Elimine-a de forma adequada.
m) Não misture células de fabricação, capacidade, tamanho ou tipo diferentes num dispositivo.

1.2 Informações sobre o Landxcape™

AVISO – o robot cortador de relva pode ser perigoso se for utilizado incorrectamente.

Leia cuidadosamente o manual do proprietário e compreenda o respectivo conteúdo antes de utilizar o seu robot cortador de relva.

AVISO - Mantenha uma distância segura da máquina quando estiver em utilização.

AVISO – Remova o dispositivo de desativação antes de trabalhar na máquina ou proceder à elevação desta.

AVISO – Não se coloque sobre a máquina.

Não queimar

As baterias podem entrar no ciclo da água se descartadas incorretamente, o que pode ser perigoso para o ecossistema. Não descarte baterias usadas como resíduos urbanos indiferenciados.

Bateria de iões de lítio. Este produto foi assinalado com um símbolo referente a "recolha separada" para todos os conjuntos de baterias. Será, então, reciclado ou desmontado para reduzir o impacto ambiental. Os conjuntos de baterias podem ser perigosos para o ambiente e para os humanos, pois contêm substâncias perigosas..

Não lave a máquina com equipamento de lavagem de pressão elevada.

Aparelho Classe III

Os produtos eléctricos residuais não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existam instalações. Confirme com as suas autoridades locais ou distribuidor relativamente ao dispositivo de reciclagem.

Leia o manual do operador

Unidade de alimentação destacável

2. Informações sobre o Landxcape™

1. TIRA DE CARGA
2. BOTÃO PARAR
3. ALÇA DE AJUSTE DE ALTURA DE CORTE
4. SENSOR DE CHUVA
5. .RODA DE CONDUÇÃO TRASEIRA
6. LÂMINA DE CORTE
7. RODA DIANTEIRA
8. PORTA DE USB
9. BATERIA CARREGÁVEL *
10. DISCO DE ROTAÇÃO DAS LÂMINAS
11. MANÍPULO
12. TECLA LIGAR/DESLIGAR
13. BOTÃO DE HOME
14. BOTÃO
15. TECLA DE INICIAR
16. DISPLAY
17. PILHA DE CARREGAMENTO
18. BASE DE CARGA
19. PINOS DE CONTACTO
20. TRANSFORMADOR
21. ESPIGAS DE ARAME
22. FIO DE DELIMITAÇÃO
23. PREGOS DE FIXAÇÃO DA BASE DE CARGA
24. MEDIDOR DE DISTÂNCIA DO FIO DE DELIMITAÇÃO
25. CHAVE HEXAGONAL
26. CONECTOR

* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

Utilização conforme as disposições

Este produto é concebido para o corte de relva doméstico. Foi concebido para cortar relva frequentemente, mantendo uma relva mais saudável e com o melhor aspeto de sempre. Dependendo do tamanho da sua relva, o Landscape™ poderá ser programado para operar em qualquer altura ou frequência sem restrições. Não se destina a escavar, varrer ou limpar neve.

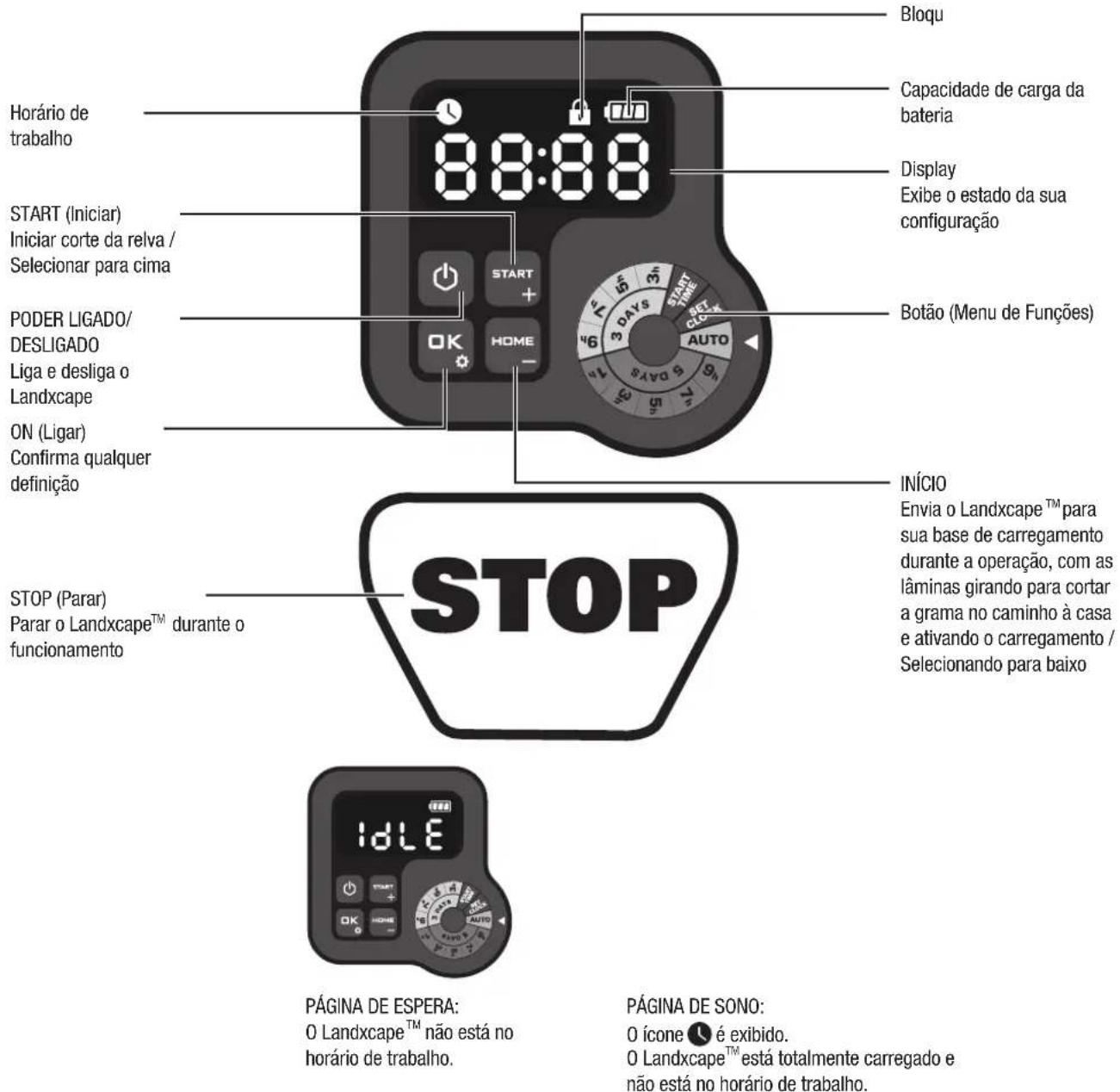

3. Painel de controlo

Horário de trabalho 8:00:00 Bloqu Capacidade de carga da bateria Display Exibe o estado da sua configuração START (Iniciar) Iniciar corte da relva / Selecionar para cima Botão (Menu de Funções) PODER LIGADO/ DESLIGADO Liga e desliga o Landscape ON (Ligar) Confirma qualquer definição INÍCIO Envia o Landscape™ para sua base de carregamento durante a operação, com as lâminas girando para cortar a grama no caminho à casa e ativando o carregamento / Selecionando para baixo STOP (Parar) Parar o Landscape™ durante o funcionamento PÁGINA DE ESPERA: O Landscape™ não está no horário de trabalho. PÁGINA DE SONO: O ícone é exibido. O Landscape™ está totalmente carregado e não está no horário de trabalho.

Iniciar

1) Após a instalação do fio de delimitação, pode começar a utilizar o Landscape ^TM (Por favor consulte o Guia de instalação para a instalação do fio de delimitação).
2) Prima até o Landxcape™ ligar. Para o primeiro uso, insira o código PIN padrão 0000 pressionando quatro vezes quando o número 0 estiver piscando. (O código PIN pode ser alterado, por favor, consulte "4.3 Configuração") NOTA: O Landxcape™ será desligado se não receber nenhuma entrada dentro de 30 segundos depois de ser ligado. Se você digitar o código PIN errado três vezes, o Landxcape™ acionará o alarme "di-di" e depois desligará.
3) Pressione e, de seguida, pressione para começar a cortar relva.
4) Pressione HONE, e em seguida CTA fra fazer o Landscape ™ ir para a base de carregamento, com as lâminas girando para cortar grama no caminho à casa.

Landxcape™ irá trabalhar de forma contínua até a bateria ficar fraca, regressando de seguida à base de carregamento. Assim que o carregamento tiver sido concluído, o Landxcape™ retomará automaticamente o corte da relva ou manter-se-á na base de carregamento de acordo com a programação de corte de relva.

NOTA: Quando o Landxcape™ for ligado, todas as luzes no display serão iluminadas e, em seguida, desligadas. Verifique se há alguma luz danificada. Recomenda-se proteger o display com a sua mão quando a luz externa fica muito forte.

4. Compreender o seu Landxcape™

Gostaríamos de o felicitar pela nova aquisição do Landxcape™ e pela entrada no mundo sem preocupações do corte de relva automático. De seguida, gostaríamos de o ajudar a compreender melhor como o Landxcape™ pensa.

4.1 Como é que o meu Landxcape™ sabe o que cortar?

O Landscape™ escolhe a direcção aleatoriamente. Irá garantir que o seu relevado é cortado de forma uniforme, deixando para trás quaisquer acessos de corte de relva indesejados (ver Fig. A).

4.2 Como é que o meu Landxcape™ sabe para onde ir?

O seu Landxcape™ é capaz de fazer coisas sozinho. O Landxcape™ sabe quando precisa de regressar à base de carga para carregar, consegue sentir quando está a chover, pára sozinho quando detecta um problema e sabe parar, recuar e virar ao contrário quando bate contra alguma coisa que esteja a bloquear o caminho ou outro objecto. O Landxcape™ também pára automaticamente a rotação do disco de rotação das lâminas se for levantado do chão para evitar um acidente.

A. Detectar a base de carga

Quando o seu Landscape™ tiver de ser recarregado pára de cortar relva e segue o Fio de Delimitação no sentido anti-horário de regresso à Base de Carregamento.

B. Sensores de chuva

O Landscape™ possui um sensor de chuva que detecta gotas de chuva e ordena que o Landscape™ pare de cortar a relva e siga o fio de delimitação até à base de carga. (Ver Fig. B) O Landscape™ sairá para cortar relva novamente após ter decorrido o Tempo de Atraso, o Tempo de Atraso predefinido é 180 mins. Quando os sensores de chuva estão molhados, o Landscape™ regressa à estação de ancoragem. Quando os sensores de chuva estiverem secos, o Landscape™ começará a contagem regressiva do tempo de atraso. Se pretender sair do atraso de chuva, seque a área do sensor e execute um ciclo de alimentação utilizando o Interruptor principal. Após ter executado o ciclo de alimentação, desse modo, pode utilizá-lo novamente.

C. Detectar o fio de delimitação

O Landxcape™ respeita sempre a definição de limite do fio de delimitação e utiliza sensores na dianteira para detectar quando se está a aproximar (Ver Fig. C).

D. Iniciar e parar ao cortar a relva (Ver Fig. D, E1, E2)

Para começar a cortar a relva, pressione a tecla ON/OFF e insira o código PIN. Pressione START e, de seguida, pressione OK caso gostasse de

ordenar o Landscape™ a parar de cortar, basta premir o botão STOP na parte superior do corta-relva.

Se o Landscape™ detectar algo de errado, irá exibir uma mensagem de falha no visor. Para obter informações sobre as mensagens de avaria, consulte as 9. Mensagens de Erro. E o Landscape™ desliga caso não receba qualquer informação do utilizador nos 20 minutos seguintes.

Para resumir:

• Pressione e, de seguida, pressione OK
• Agora o Landxcape ™ irá começar a cortar!

4.3 Configuração

Antes de iniciar seu Landxcape™ pela primeira vez, você deve cortar a grama até 6 cm de altura ou menos com seu cortador de grama comum ou aparador. Em seguida, defina a altura de corte de seu Landxcape™ para a configuração máxima (6 cm) para o seu primeiro corte. E você pode fazer a configuração do programa manualmente girando o botão.

NOTA: Ao fazer a configuração do programa manualmente, O Landxcape™ entrará na página de espera se não receber nenhuma entrada do usuário em alguns segundos.

8:8:88 START + HOME - AUTO

Apenas para referência

Conforme a imagem mostrada acima, você pode girar o botão no sentido horário e anti-horário.

Por favor, preste atenção à seta à direita do botão que aponta para a função que você escolheu.

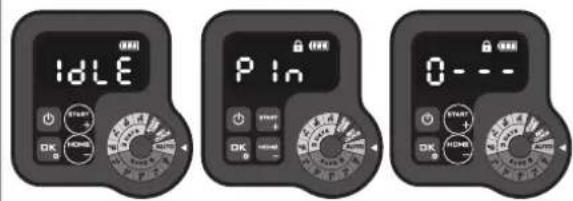

[1] Alterar o código PIN

Para alterar o código PIN, continue pressionando os dois botões ao mesmo tempo por 5 segundos. O íconeará piscando e "Old Pin" estará rolando piscando. Depois disso, o primeiro número estará piscando, use ou ra inserir o código PIN antigo e pressione para confirmar. O próximo número estará piscando. Use o mesmo método para completar outros números. Então, "P In" estará rolando piscando, o primeiro número estará piscando e use ou ra selecionar o número desejado e pressione para confirmar. O próximo número estará piscando. Use o mesmo método para completar outros números. Por exemplo, o novo código PIN é definido como 0326. Depois disso, "P In2" rolará flashing e o primeiro número estará piscando novamente. Use o mesmo método para inserir o novo código PIN definido agora (neste exemplo, 0326). Em seguida, "P" plars flashing no display. Seu código PIN foi alterado com sucesso.

Apenas para referência

(2) Configurar ano, data e hora

As configurações de ano, data e hora são itens de configuração obrigatória. Se você não configurar esses itens, isso influenciará o horário da programação na seguinte configuração. Esses itens devem ser configurados na ordem do ano, data e hora. Para definir o ano, gire o botão para SET CLOCK. O ícone um número piscam no visor, por exemplo, 20 21. Use para selecionar o ano desejado. Em seguida, pressione para confirmar a concluir a configuração do ano.

IDLE

Apenas para referência

2021

Enquanto isso, o ícone estará piscando novamente e um número será exibido para indicar a data, por exemplo, 09.29 que significa 29 de setembro. Quando 09 estiver piscando, use para selecionar o número e pressione para confirmar. Então estará piscando. Use o mesmo método para selecionar o número e pressione para confirmar a concluir a configuração da data.

09:29 START + HOME - 12 DAYS 14 DAYS 16 DAYS 18 DAYS 20 DAYS

Apenas para referência

Enquanto isso, o ícone estará piscando e a hora será exibida, por exemplo, 1408. Quando estiver piscando, use de para selecionar o número e pressione para confirmar. Então estará piscando, use o mesmo método para selecionar o número e pressione para confirmar. Agora a configuração da hora está concluída e o Landxcape™ entrará na página de espera.

Apenas para referência a página de espera

A hora de início padrão do seu cortador é 09:00, que pode ser alterada a qualquer momento girando o botão para 📂 usando a hora de início for selecionada, o display mostrará a hora de início padrão (09:00). O ícone 🔒 e um número estão piscando no display. Quando 🔒 estiver piscando, use 🔒 ou 🔒ra selecionar o número e pressione 🔒 para confirmar. Então estará piscando, use o mesmo método para selecionar o número e pressione 🔒 para confirmar. Agora a configuração da hora de início está concluída e o Landscape™ entrará na página de espera.

Por exemplo, defina a hora de início às 10: 30 usando o método acima e seu Landxcape™ começará a cortar a partir das 10: 30.

09:00 START + OK HOME 3.0475 12:00

Apenas para referência

IDLE START + OK 0 HOME 0.045 0.045 0.045

a página de espera

[4] Definir horário de trabalho

opção 1. AUTO (cronograma de trabalho recomendado de acordo com a configuração da área)

Gire o botão para AUTO. Por exemplo R\80 número estará piscando. Use START ou R\25 para selecionar a área de gramado desejada e pressione OK para confirmar.

A800 START + OK HOME - AUTO erência

Apenas para referência

O horário de trabalho padrão do Landxcape™ pode ser encontrado na seguinte tabela:

cronograma

Área (m^2)	Domingo	Segunda	Terça	Quarta	Quinta	Sexta Sábado
50	/	/	Trabalho *	/	/	Trabalho * /
100 /		Trabalho *	/	Trabalho /		Trabalho * /
150 /		Trabalho *	/ Trabalho /			Trabalho * /
200 ~800**	/	Trabalho *	Trabalho	Trabalho Trabalho		Trabalho * /

* O corte da borda será feito no corte inicial do dia.

** Neste caso, o horário de trabalho de segunda a sexta é diferente. Diferente de acordo com a área que você definiu.

opção 2. Definir cronograma de trabalho manualmente

Você pode ajustar o tempo de trabalho facilmente girando o botão. Gire o botão para selecionar o tempo de trabalho desejado. Por exemplo, “

3d3h", o que significa que seu Landxcape™ funcionará em 3 dias (segunda, quarta e sexta) e dura 3 horas em cada dia.

Nota: Mantenha o tempo de trabalho que você configurou no botão, seu LandscapeTM funcionará com base nele circularmente.

Por exemplo, quando você define o horário de início às 10h e o horário de trabalho em 3d3h, seu Landscape™ cortará a grama circularmente das 10h às 13h na segunda, quarta e sexta. Se você iniciar o LandscapeTMàs 14h na terça, o LandscapeTM corte apenas uma vez.

As duas tabelas a seguir são informações detalhadas:

TABELA 1
Cronograma de 3 dias

Hora/ por dia	Domingo	Segunda Teça		Quarta	Quinta Sexta Sábado
3 h	/	Trabalho *	/	Trabalho	/	Trabalho *	/
5 h	/	Trabalho *	/	Trabalho	/	Trabalho *	/
7 h	/	Trabalho *	/	Trabalho	/	Trabalho *	/
9 h	/	Trabalho *	/	Trabalho	/	Trabalho *	/

3d3h START + OK HOME - PERÊNCIA

Apenas para referência

TABELA 2
Cronograma de 5 dias

Hora/por dia	Domingo	Segunda	Terça	Quarta	Quinta Sexta Sábado
1 h	/	Trabalho *	Trabalho	Trabalho	Trabalho *	/
3 h	/	Trabalho *	Trabalho	Trabalho	Trabalho *	/
5 h	/	Trabalho *	Trabalho	Trabalho	Trabalho *	/
7 h	/	Trabalho *	Trabalho	Trabalho	Trabalho *	/
9 h	/	Trabalho *	Trabalho	Trabalho	Trabalho *	/

* O corte da borda será feito no corte inicial do dia.

Apenas para referência

Nota: Durante a operação de acordo com o horário de trabalho, pressione e OK, o LandscapeTM pode ser forçado a encerrar o trabalho do dia.

4.4 Qual o nível de eficiência de corte de relva do meu Landxcape™?

Os tempos de corte são diferentes de acordo com a relva, dependendo dos fatores mencionados abaixo. Ajuste gradualmente o tempo que pretende que o Landscape™ corte cada dia até descobrir a definição mais adequada.

O Landscape™ consegue cortar áreas de até diferentes tamanhos, embora tal dependa de vários factores, tais como:

• Espécies de gramíneas no relvado e a taxa de crescimento
• Afiação das lâminas de corte
• Humidade
• Temperatura ambiente
  • Quantidade de obstáculos no relvado

Ao contrário da maioria dos outros cortadores de relva, o Landscape™ utiliza um sistema de carregamento lateral, o qual é capaz de cortar o máximo de relva circundante possível. Além disso, os orifícios na parte inferior da base de carregamento permite que a relva cresça à vontade, dando um aspecto elegante.

A altura de corte do Landxcape™ pode ser ajustada. Antes de iniciar o seu Landxcape™ pela primeira vez, você deve cortar a grama até a altura de não mais do que 6 cm com o cortador de grama manual. Em seguida, ajuste a altura de corte do seu Landxcape™ para o seu máximo (6cm) na primeira vez que corta. (Ver Fig. F)

O Landscape™ corta melhor em tempo seco. Também é factível deixar seu Landscape™ funcionar em dias chuvosos, desde que o gramado seja sólido. Verifique e limpe seu cortador regularmente.
O seu Landxcape™ não deve ser utilizado durante tempestades. Numa tempestade, proteja o Landxcape™ desligando-o da base de carga, desconectando o fio de delimitação e certificando-se de que o Landxcape™ não consegue carregar.
O Landxcape™ adora cortar relva e necessita que as lâminas de corte sejam mantidas em boas condições para o melhor desempenho de corte. O Landxcape™ consegue fazer a maioria das coisas sozinho, mas necessita de o ajudar às vezes para evitar que se magoe.

• Nunca deixe o Landxcape ^TM deslocar-se no cascalho.
• Retire os obstáculos aos quais o Landxcape ^TM pode subir acidentalmente ou impeça o acesso aos mesmos para não danificar o disco de rotação das lâminas.
• Retire todos os detritos e objectos estranhos do relvado.

5. Informações básicas sobre o fio de delimitação

5.1 Prender o fio de delimitação

Utilize o medidor de distância do fio de delimitação para definir a distância correcta da borda da sua relva (Mais do que 26 cm). Esta é a distância recomendada. Utilize o medidor de distância fornecido para garantir uma instalação apropriada.

Se o seu vizinho também utilizar um Landscape™, tem de manter um espaço de, pelo menos, 1 metros entre o seu fio de delimitação e os seus vizinhos.

O fio de delimitação deve contornar exactamente a área de corte de relva pretendida. O seu Landscape™ ficará confuso por curvas ou bobinas extra do fio de delimitação que não façam parte da sua área de corte de relva (Ver Fig. G). Se houver fio de delimitação em excesso após a área de corte de relva ter sido contornada, então corte-o e armazene este fio adicional numa localização em separado. Contudo, é importante deixar o comprimento necessário onde se liga à base de carga para que possa ser ligado e permanecer na mesma enterrado.

5.2 Enterrar o fio de delimitação

Se planeia enterrar o fio de delimitação, é recomendado que primeiro espigue o fio de delimitação à relva para que seja mais fácil efectuar ajustes, se necessário. Quando concluir a instalação do fio de delimitação, recomenda-se que solicite ao Landxcape™ que siga o fio de delimitação ao pressionar . Permitirá que o Landxcape™ ajuste-se ao seu novo ambiente.

Enquanto observa o Landxcape™ a localizar a estação de carga, pode então efectuar alterações ao caminho do fio de delimitação para garantir um acompanhamento livre de problemas do Landxcape™ quando localizar a estação de carga. Garantirá que funcionará com sucesso com a base de carga antes do fio de delimitação ser enterrado.

5.3 Unir o fio de delimitação

Utilize um conector se for necessário alongar ou unir o arame de limite. É à prova de água e garante uma ligação elétrica confiável. Insira as duas extremidades do arame em quaisquer dois dos três orifícios do conector. Certifique-se de que os arames estão totalmente inseridos no conector, de modo a que ambas as extremidades sejam visíveis através da área transparente, do outro lado do conector. (Ver Fig. H) Utilize uma pinça para pressionar totalmente o botão na parte superior do conector. (Ver Fig. I1, I2)

AVISO: É recomendado simplesmente unir o arame de limite à fita isoladora ou utilizar o bloco de terminais de aperto para a

ligação. A humidade do solo pode oxidar o arame e resultar num circuito avariado após algum tempo.

6. Actualização de software

O software do seu Landxcape™ pode ser actualizado quando estiverem disponíveis novas versões. O software mais recente pode ser transferido do nosso site Web www.landxcape-robotics.com.

Atualização através de USB. Consulte abaixo as instruções de transferência e instalação:

(1) Localize a versão de software mais recente em: www.landxcape-robotics.com. Salve o arquivo em um flash drive (pen drive) formatado como FAT32 Delete quaisquer arquivos no drive e cheque o formato. Se o drive não estiver formatado em Impact, por

favor reformate a unidade.

NOTA: o download da atualização de software é um arquivo zipado. Você precisará extrair/descompactar o arquivo antes de proceder a instalação.

(2) Coloque o Landxcape ^™ sobre uma superfície firme e nivelada. Pressione 🔒 para desligar o seu Landxcape.

(3) Insira a unidade USB (unidade flash) na porta. (Ver Fig. J1)

(4) Ativar o Landxcape. A atualização começará automaticamente. Aguarde até o display mostrar "USb" (veja a Fig. J2, J3), depois remova a drive USB (drive flash) e aperte bem a tampa de proteção. Quando o display exibir "0 - - -", a atualização foi concluída e o Landxcape™ entrará na página PIN.

O manual na caixa é baseado no software predefinido na produção em massa. Algumas das novas funcionalidades/funções existentes na nova versão podem não existir no manual. Se verificou que algumas definições não se encontram no manual, visite www.landxcape-robotics.com para transferir o manual mais recente.

7. Manutenção

O seu Landxcape™ necessita de ser verificado periodicamente. O Landxcape™ funciona intensamente e, após algum tempo, necessita de uma boa limpeza, bem como a substituição de algumas peças, pois estas podem desgastar-se. Nunca utilize o seu Landxcape™ com o Interruptor Ligar/Desligar avariado.

Desligue a máquina antes de realizar qualquer reparação ou manutenção.

Seguidamente queremos informá-lo de como cuidar do seu Landxcape™.

7.1 Mantenha-o afiado

AVISO: Antes de limpar, ajustar ou substituir as lâminas, desligue o seu Landxcape™ e coloque luvas de ção.

AVISO: Quando encaixar lâminas novas, certifique-se de que substitui TODAS as lâminas. Utilize sempre parafusos quando encaixar as lâminas. Isto é importante por forma gurar a retenção da lâmina e equilibrar o disco de rotação ina. Caso contrário, pode provocar lesões graves.

O Landxcape™ não corta relva como outros cortadores de relva. As suas lâminas de corte são muito afiadas nos 2 cantos e giram em ambas as direcções para a máxima capacidade de corte (Ver Fig. K). Cada lâmina do seu Landxcape™ possui dois cantos de corte. O Disco de Rotação da Lâmina procederá à rotação de avanço e recuo aleatoriamente para utilizar ambas as arestas de corte. Isto ajuda a diminuir a frequência de substituição da lâmina de corte. Cada lâmina de corte dura até dois meses quando estiver programada para cortar a relva todos os dias. Verifique sempre se as lâminas estão lascadas ou danificadas e substitua-as se assim for. Quando as lâminas de corte estiverem danificadas e desgastadas devem ser substituídas por lâminas sobressalentes fornecidas com o seu Landxcape™. Também se encontram disponíveis lâminas sobressalentes no seu distribuidor Landxcape™ mais próximo.

A. Substitua as lâminas

Após algum tempo, normalmente a cada estação, as lâminas do seu Landxcape™ irão necessitar de ser substituídas. Por isso, quando

substituir as lâminas, certifique-se de que substitui todas ao mesmo tempo. Pode substitui-las com um dos kits de lâminas sobressalentes e parafusos extra fornecidos com o seu Landxcape™.

Antes de tentar substituir as lâminas do seu Landscape™, desligue a alimentação e coloque luvas de protecção. Em seguida, siga estes passos:

1. Vire cuidadosamente o Landxcape™ ao contrário
2. Retire a tampa da bateria e seguidamente a bateria.
3. Retire os parafusos das lâminas com uma chave de parafusos (Ver Fig. L)
4. Aparafuse firmemente as lâminas novas.
5. Encaixe novamente a bateria e a tampa da bateria.

Importante: Após aparafusar a lâmina no disco das lâminas, certifique-se que a mesma consegue girar livremente.

7.2 Mantenha-o limpo

AVISO: Antes de limpar, desligue o seu Landscape™. Coloque luvas de protecção antes de limpar o disco de 10 das lâminas e não utilize água corrente.

A. Limpar o corpo

O seu Landxcape™ terá uma vida útil maior e mais feliz se for limpo regularmente. Embora, como o seu Landxcape™ é uma máquina eléctrica, irá necessitar de ter cuidado quando limpar, por isso, NÃO utilize uma mangueira, lavadores de alta pressão ou verter água corrente no seu Landxcape™, é melhor utilizar um frasco pulverizador com água. Quando limpar o corpo da máquina, utilize uma escova suave ou um pano limpo e evite utilizar solventes ou polidores (Ver Fig. M). Por último, certifique-se de que remove todos os pedaços de relva e detritos acumulados.

B. Limpar a parte interior

De novo, é importante que desligue o seu Landxcape™ utilizando o botão ON/OFF e utilize luvas de protecção antes de tocar no disco de rotação das lâminas.

Primeiro, vire o seu Landscape™ do avesso para expor a sua parte inferior. Aqui verá o disco das lâminas, o chassis, a roda dianteira e a roda de condução. Limpe tudo meticulosamente com uma escova suave ou um pano húmido.

AVISO: NUNCA limpe a parte inferior do Landxcape™ com descarga de água. Podem ocorrer danos nos componentes.

(Ver Fig. N1, N2)

Rode o disco das lâminas para certificar-se de que se move livremente. Além disso, certifique-se de que as lâminas conseguem rodar livremente e que não existe relva a obstruí-las.

IMPORTANTE: Retire quaisquer detritos alojados para que tal não provoque uma fenda no disco das lâminas. Mesmo a fenda mais pequena pode diminuir a capacidade de cortar a relva do seu Landscape™.

C. Limpar os pinos de contacto e tiras de carga

Limpe os pinos de contacto localizados na base de carga e a tira de carga localizada no Landscape™ utilizando um pano. Retire periodicamente quaisquer pedaços de relva ou detritos acumulados à volta dos pinos de contacto e das tiras de carga para garantir sempre carregamentos bem-sucedidos do Landscape™.

7.3 Vida útil da bateria

O coração do Landxcape™ é a sua bateria de iões de lítio de 20 volts. Para o armazenamento adequado da bateria, verifique se ela está totalmente carregada e mantida em local fresco e seco.

NOTA: A temperatura de funcionamento recomendada do Landxcape™ é entre 0-55°C.

A vida útil da bateria do Landscape™ depende de vários factores, tais como:

• O período de tempo da estação de corte de relva na sua região
• A quantidade de horas que o Landxcape ™ corta relva por dia
• Manutenção da bateria durante o armazenamento

O Landxcape™ pode ser carregado manualmente sem o fio de delimitação.

1. Ligue a base de carga a uma fonte de alimentação adequada. A luz verde da Base de Carregamento liga.
2. Coloque manualmente o Landxcape ^™ na base de carga enquanto o Landxcape ^™ está desligado. (Ver Fig. 0)
3. Luz verde intermitente na base de carregamento, o Landxcape™ irá começar a carregar.

7.4 Armazenamento no Inverno

O seu Landxcape™ terá uma vida útil maior e mais saudável se lhe for permitido hibernar. Mesmo que seja duro, recomendamos que guarde o seu Landxcape™ no seu telheiro ou garagem durante o inverno.

Antes de preparar o seu Landscape™ para o armazenamento no inverno, recomendamos que:

• Limpe meticulosamente o seu Landxcape ^TM
• Carregue totalmente a bateria e remova-a do Landxcape
• Desligue a alimentação

Para maximizar a vida útil da bateria, carregue totalmente a bateria e remova-a da Landscape™ antes do armazenamento durante o inverno.

AVISO: Proteja a parte inferior do Landxcape™ contra água. NUNCA guarde o Landxcape™ virado para baixo no e entrada de água.

O fio de delimitação pode ser deixado no solo, embora as suas extremidades devam ser protegidas, tais como serem colocadas numa lata com massa lubrificante. Se a base de carga for deixada no exterior durante o inverno, deixe o fio de delimitação ligado.

NOTA: Quando trouxer o Landscape™ de volta para o trabalho após o armazenamento no inverno, certifique-se de que as tiras de carga e os pinos de contacto estão limpos, é recomendado que se utilize uma tela de esmeril fina para limpar.

7.5 Substituição da bateria

AVISO: Desligue a alimentação antes de tentar qualquer ajuste, substituição ou reparação.

Antes de substituir as lâminas, desligue o seu Landxcape™ e coloque luvas de protecção.

Se necessitar de substituir a bateria, siga estes passos:

1. Vire cuidadosamente o seu Landxcape™ do avesso.
2. Retire os parafusos na tampa da bateria. Remova a tampa da bateria. (Ver Fig. P1)

3. Retire cuidadosamente a bateria usada. Pressione a lingueta e solte as fichas. (Ver Fig. P2)
   NOTA: Não puxe pelos cabos. Segure os conectores e solte o fecho.

4. Ligue uma nova bateria original unido os conectores entre si até ficarem bloqueados na devida posição. (Ver Fig. P3, P4)

5. Instale a bateria conforme ilustrado. (Ver Fig. P5) Coloque novamente a tampa na respetiva posição e encaixe firmemente os parafusos.

8. Mensagens de funções

Display Mensagem Ação
- F I -	Atraso de chuva ativado. Nenhuma ação é necessária.

9. Mensagens de erro

Sintoma Causa Solução
-81-	O LandxcapeTM está fora da área de funcionamento.	1. Se o LandxcapeTM estiver de facto fora do seu território: desligue a potência, leve o LandxcapeTM para dentro do seu território. Ligue a potência. Pressione de seguida, pressione.2. Se o LandxcapeTM estiver dentro do seu território, verifique se o LED na base de carregamento está verde. Se não estiver, verifique se a base de carregamento está ligada de forma adequada ao carregador e se o carregador está ligado a uma fonte de alimentação indicada. Se estiver, significa que as extremidades do arame de limite estão fixadas de forma incorreta e deve invertê-las.3. A luz vermelha da base de carregamento acende, confirme se o fio de limite está bem conectado aos grampos na base de carregamento. Se o problema persistir, verifique se o fio de limite não foi cortado.
-82-	Motor bloq	1. Desligar a potência: levar o LandxcapeTM para uma área sem obstáculos;2. Ligar a potência. Pressione e, de seguida, pressione.3. Se a mensagem de erro ainda estiver exibida, desligue a potência, vire o LandxcapeTM para baixo e verifique se existe alguma coisa a impedir as rodas de rodar.4. Remova qualquer eventual obstrução, virar o LandxcapeTM para cima, ligar a potência. Pressione e, de seguida, pressione.
-83-	Lâmina bloq	1. Desligar a potência;2. Virar o LandxcapeTM para baixo e verificar se existe alguma coisa a impedir que o disco da lâmina rode.3. Remover qualquer eventual obstrução.4. Virar o LandxcapeTM para cima e levá-lo para uma área com relva rasa ou ajustar a altura de corte;5. Ligar a potência. Pressione e, de seguida, pressione.
-84-	O LandxcapeTM está preso.	1. Desligar a potência;2. Levar o LandxcapeTM para uma área sem obstáculos;3. Ligar a potência. Pressione e, de seguida, pressione.4. Se a mensagem de erro ainda estiver exibida, desligue a potência, vire o LandxcapeTM para baixo. Verificar se existem alguma coisa a impedir as rodas de rodar.5. Remova qualquer eventual obstrução, virar o LandxcapeTM para cima, ligar a potência. Pressione e, de seguida, pressione.
-85-	O LandxcapeTM está elevado.	1. Desligar a potência.2. Levar o LandxcapeTM para uma área sem obstáculos, ligar a potência. Pressione de seguida, pressione.3. Se a mensagem de erro ainda for exibida: desligue o Landxcape, vire o LandxcapeTM de cabeça para baixo e verifique se há algo impedindo a rotação das rodas dianteiras.4. Remover qualquer eventual objecto, virar o LandxcapeTM para cima, ligar a potência. Pressione e, de seguida, pressione.
-86-	O LandxcapeTM está virado para baixo.Erro na bateria	Virar o LandxcapeTM para cima. Pressione de seguida, pressione.1. Verifique a temperatura da bateria. Se a temperatura estiver muito alta, aguarde até que a temperatura tenha esfriado. Pressione e depois OK2. Substitua uma nova bateria. Reinicie o Landxcape. Pressione e depois OK3. Se o erro ocorrer repetidamente, tente alterar o horário de trabalho.
	Leva muito tempo para a Landxcape ^TM voltar para a base de carga.	Coloque manualmente o Landxcape ^TM na base de carregamento para carregar. Depois que o Landxcape ^TM estiver totalmente carregado, pressione depois . OKConsulte o manual de instalação.
	Erro desconhecido.	Reinicie o Landxcape. Pressione e depois OKSe a mensagem de erro ainda for exibida, entre em contato com um agente de serviço para obter ajuda.

NOTAS

• Antes de ligar a potência, verifique sempre se o Landxcape ^TM está dentro do seu território. Caso contrário, será exibida a mensagem “-” E : - Esta mensagem é exibida também quano o Landxcape ^TM está pousado sobre o fio de delimitação quando ligado.
• Se por qualquer motivo - isto é, uma festa, crianças a brincar... - pretender estacionar o seu Landscape™ na base de carregamento: pressione e, de seguida, pressione OK O Landscape™ irá para a sua base e manter-se-á nesta. Ou pressione contra desligar o Landscape™.
• Se um erro ocorre repetidamente na mesma área do seu relvado, poderá ter um problema com o fio de delimitação, por isso, consulte as instruções de instalação anteriores e verifique a sua configuração com a sua ajuda.
• Se o seu relvado estiver dividido em duas áreas separadas, ligadas por um corredor inferior a 1m, uma das quais não é fornecida com a base de carregamento: quando o Landscape™ fica sem carga, leve-o manualmente até à base de carregamento, o processo de carregamento será iniciado.
• Se o Landscape ^TM operar de forma anormal de vez em quando, por favor tente reiniciá-lo. Se o problema não for solucionado, tente remover e reinstalar a bateria. Se não for possível solucionar o problema, por favor contacte o Representante de Assistência da Landscape ^TM para obter ajuda.
• Não lave a máquina com um aparelho de limpeza de alta pressão. Isto poderá causar danos na bateria ou na máquina.

10. Resolução de problemas

Se o seu Landscape™ não funcionar corretamente siga o guia de resolução de problemas seguinte. Se a avaria persistir, contacte o seu distribuidor:

Sintoma Causa Solução
A luz LED na estação de carga não liga. Não existe potência.		Verifique se o cabo de alimentação está liga de forma adequada ao carregador e se o carregador está ligado a uma fonte de alimentação indicada.
A luz vermelha da base de carregamento acende.	O fio de delimitação não está ligado.	Verifique se o Arame de Limite foi ligado de forma correta à base de carregamento.Verifique se não existem intervalos no arame de limite, especialmente nas extremidades do fio.
O LandxcapeTM é ligado mas o disco da lâmina não é movido.	O LandxcapeTM está a pesquisar a base de carregamento (a menos que você pressione [IMAGE] e depois [IMAGE] potão para ir até a base de carregamento).	Isto é normal, o LandxcapeTM tem de ser recarregado, o disco da lâmina não roda enquanto está a pesquisar a base de carregamento automaticamente.
O LandxcapeTM vibra.	As lâminas podem estar danificadas. Verifique o estado do disco da lâmina.	Verifique as lâminas e substitua-as caso estejam danificadas.Limpe os resíduos ou objectos estranhos nas lâminas e no disco da lâmina.
A relva está a ser cortada de forma irregular.	O LandscapeTM não trabalha horas suficientes por dia.	Adicionar mais horas ao tempo de corte de relva.
	A área de corte de relva é demasiado grande.	Tente diminuir o tamanho da área de corte de relva ou adicionar mais horas ao tempo de corte de relva.
	As lâminas não estão afiadas.	Substitua as lâminas e os parafusos para equilibrar o disco da lâmina.
	A altura de corte é definida para baixa para o comprimento da relva.	Eleve a altura de corte e depois desça-a gradualmente.
	A relva ou outro objeto ficaram envoltos no disco da lâmina.	Verifique o disco da lâmina e remova a relva ou outro objeto.
	Existe relva acumulada no disco da lâmina ou na caixa da estrutura do motor.	Certifique-se de que o disco da lâmina roda com facilidade. Se necessário, pode retirar o disco da lâmina e, de seguida, remover os resíduos.
O seu LandscapeTM está dentro do seu território e o fio de delimitação está ligado. No entanto, o visor indica “- ∈ 1-”.	As extremidades do arame de limite estão fixadas de forma incorreta.	Inverta as extremidades do arame de limite.
	O fio de limite está quebrado. Repare o fio de limite danificado com conectores.
O tempo de carregamento é muito mais do que o tempo de carregamento classificado.	Ligação fraca causada por resíduos na faixa de carregamento.	Limpe os pinos de contacto localizados na base de carregamento e a faixa de carregamento no LandscapeTM utilizando um pano.
	O programa de proteção durante o carregamento foi ativado devido a temperatura elevada.	Coloque a base de carregamento numa área à sombra ou aguarde até que a temperatura tenha baixado.
O cortador de relva não carrega	Não existe potência.	Verifique se o cabo de alimentação está ligado de forma adequada ao carregador e se o carregador está ligado a uma fonte de alimentação indicada.
	Não opera corretamente durante o carregamento manual.	Consulte o carregamento manual na Seção 7.3.
LandscapeTM está a começar a ter tempos de execução mais curtos entre cargas.	Alguma coisa está a entupir o disco da lâmina.	Retire o disco da lâmina e limpe-o.A relva está demasiado alta e demasiado espessa.
	O LandscapeTM está a vibrar muito.	Verifique o disco da lâmina e a lâmina, retire os resíduos e objetos estranhos das lâminas e discos das lâminas.
	A bateria poderá estar gasta ou usada. Substitua por uma bateria nova.
O LandscapeTM não está a operar na hora correta.	O relógio não está definido para a hora correta.	Ajuste o relógio para a hora correta, consulte a Seção 4.3.
	As horas de corte programadas para LandscapeTM não estão corretas.	Altere as definições da hora para o cortador de relva iniciar e parar.
	LandscapeTM é colocado manualmente na base de carregamento.	Prima e, depois,
	A bateria não carrega quando sua temperatura sobe acima de 55°C no tempo quente.	Espere até que a bateria tenha esfriado.
O LandscapeTM não pode ser corretamente acoplado à base de carregamento.	Influências ambientais. Reiniciar o LandscapeTM.
	Má ligação causada pelos resíduos na Faixa de Carregamento.	Limpe os Pino de Contacto localizados na Base de Carregamento e na Faixa de Carregamento no LandscapeTM utilizando um pano.
A luz verde na base de carregamento liga antes de o carregamento estar concluído.	A base de carregamento está sobreaquecida.	Coloque a base de carregamento numa área à sombra ou aguarde até a temperatura ter descido.
O LandscapeTM está a sair da área do fio de delimitação.	O fio de delimitação foi instalado com cantos afiados.	Verifique o fio de delimitação para assegurar que os cantos são suaves.
LandscapeTM não corta uma área dentro da zona do arame de limite.	A área de corte é maior que a área de corte permitida para o LandscapeTM.	Reduza a área de corte ou use o LandscapeTM com uma maior área de corte permitida.
Landxcape^TM inverte ou roda de forma irregular junto ao arame de limite.	O fio de delimitação de outro Landxcape^TM ou um cortador de relva robótico de outra marca está posicionado demasiado próximo.	Certifique-se de que o fio de delimitação do seu Landxcape^TM possui pelo menos 1 m de espaço entre o fio de delimitação adjacente.
	Em condições de terreno molhado, o sinal elétrico do arame de limite pode verter para onde o arame foi unido ou reparado.	Verifique as juntas do arame de limite. Isole para fornecer uma ligação à prova de água.
	Existe uma fuga do sinal elétrico do arame de limite devido à danificação de um isolamento.	Proceda à reparação do isolamento do fio de delimitação danificado com connectors.
As rodas de Landxcape^TM derrapam ou danificam a relva.	Obstáculos estranhos, como galhos e ramos podem ser depositados por baixo de Landxcape^TM .	Elimine os objetos estranhos da parte inferior do Landxcape^TM .
	A relva está demasiado molhada. Espere até a relva secar.
O Landxcape^TM sai do fio de delimitação devido a velocidade elevada quando desce um sulco.	O fio de delimitação é colocado numa inclinação superior a 17% (10°).	Reposicione o fio de delimitação longe das inclinações com acentuação superior a 17% (10°).Por favor consulte o manual de instalação para obter detalhes.
	Falha na atualização de software.	Tente novamente de acordo com a seção "Atualização de software".
O Landxcape^TM anda em círculos; vira à direita ou à esquerda, mesmo sem objetos em frente.	O fio delimitador de outro Landxcape^TM ou outros corta-relva robóticos está posicionado demasiado perto.	verifique e garanta que o fio delimitador do Landxcape^TM tem pelo menos 1 m de espaçamento entre o fio delimitador próximo. Se não for possível resolver o problema, entre em contacto com o agente de assistência do Landxcape^TM para obter ajuda.
O teclado do corta-relva não funciona.	O teclado está danificado. Reinicie o Landxcape	^TM . Se o problema persistir, mantenha a Tecla ligar/desligar premida durante 10 segundos e reinicie o Landxcape^TM . Se não for possível resolver o problema, entre em contacto com o agente de assistência do Landxcape^TM para obter ajuda.
	Má ligação do cabo entre o painel de controlo e a placa principal ou o cabo está danificado.
	O teclado tem de ser reiniciado.
O corta-relva não Evita obstáculos.	O fio delimitador de outro Landxcape^TM ou outros corta-relva robóticos está posicionado demasiado perto.	verifique e garanta que o fio delimitador do Landxcape^TM tem pelo menos 1 m de espaçamento entre o fio delimitador próximo. Se não for possível resolver o problema, entre em contacto com o agente de assistência do Land xcape^TM para obter ajuda.
	O obstáculo tem menos de 10 cm.	É normal.

Protecção ambiental

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

Dados técnicos

Tipo LX835 (8 - designação da máquina, representante do robot corta-relva)

	LX835
Tensão nominal	20V --- Max.*
Velocidade sem carga (/min)	2800
Área de corte (m2)	800
Diâmetro de corte (cm)	18
Altura de corte (mm)	30-60
Posições de altura de corte	4
Declive máx.	35% (20°)
Tipo de bateria	Lão de lítio
Modelo da bateria	LA0002
Tempo de carga approx. (hr)	2
Tempo de carga	LA8001 / LA8002
Modelo do carregador	Entrada: 100-240V~50/60Hz, 38W, Saída: 20V ---, 1.5A
Peso da máquina (kg)	8.3
Sensor de chuva	Y
Grau de protecção	III
Banda de frequência de sistemas de loop indutivo	77 Hz
Energia de radiofrequência máxima de sistemas de loop indutivo	82 dBμA/m

*Tensão medida sem carga de trabalho. A tensão inicial da bateria alcança um máximo de 20 volts. A tensão nominal é 18 volts.

Ruído e dados técnicos

Uma pressão sonora ponderada	L_pA = 40.6 dB (A) K_pA = 3.0 dB(A)
Uma potência sonora ponderada	L_wA = 60.6 dB (A) K_wA = 3.0 dB(A)

Utilize protecção auditiva quando a pressão sonora for superior a 80 dB (A)

Um nível de ruído vindo da máquina é inevitável. O curso de trabalho ruidoso deve ser licenciado e dentro de limites durante certos períodos. Cumpra os períodos de descanso, visto que podem necessitar de restringir as horas de trabalho ao mínimo. Para a sua própria proteção e para a proteção das pessoas que trabalham nas proximidades, deve ser utilizado um equipamento de proteção auditiva adequado.

Acessórios

	LX835
Parafusos 9
Base de carga 1
Pregos de fixação da base de carga 8
Fio de delimitação 180m
Espigas de arame 250
Chave hexagonal 1
Medidores de distância do fio de delimitação	2
Lâminas 9
Conector 2
Bateria (LA0002)	1
Carregador (LA8001 / LA8002)	1

Recomendamos a compra de acessórios genuínos indicados na lista acima na mesma loja onde comprou a ferramenta. Consulte a embalagem do acessório para obter mais informações. O pessoal da loja pode auxiliar e aconselhá-lo.

Declaração de conformidade

Nós,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Em nome da Positec, declara que o produto,

Descrição Robot cortador de relva

Tipo LX835 (8 - designação da máquina, representante do robot corta-relva) (Número de série é colocado na página de volta) com o carregador de baterias LA8001 / LA8002 e a base de carregamento LA3001

Função Cortar relva

Em conformidade com as seguintes directivas,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC alterada pela 2005/88/EC, 2014/53/EU

2000/14/EC alterada pela 2005/88/EC

- Procedimento de avaliação de conformidade consoante Anexo V

- Nível de potência sonora medido 60.6 dB (A)

- Nível de potência sonora garantido declarado 63 dB (A)

Organismo notificado envolvido

Nome: ISET Srl Unipersonale

Morada: Via Donatori del Sangue,9 46024-Moglia(MN), Italy 0865

Certificação N°.: ISETC.001920201117

Normas em conformidade com,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 62233:2008

EN 60335-2-29:2004+A2:2010+A11:2018

EN 62233:2008

EN ISO 3744: 2010, ISO 11094: 1991,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014

EN 61000-3-3:2013+A1:2019,

EN 61558-1:2005+A1:2009,

EN 61558-2-16:2009+A1:2013,

EN 303 447 V1.1.1

A pessoa autorizada a compilar o ficheiro técnico,

Nome Marcel Filz

Morada Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2020/12/31

Allen Ding

Engenheiro-chefe adjunto, Teste e Certificação

Positec Technology (China) Co., Ltd.
