DW9800.0G - Exaustor Küppersbusch - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	Küppersbusch
Modelo	DW9800.0G
Alimentação elétrica	220-240 V, 50/60 Hz
Potência do motor	Cerca de 200 W
Número de velocidades	4 (3 velocidades + intensiva)
Tipo de comando	Eletrónico com display e botões
Iluminação	LED (tipo DSL-9-S-500)
Filtro de gordura	Metálico, lavável na máquina de lavar loiça
Filtro de carvão ativado	Opcional, substituição a cada 3 a 6 meses
Altura mínima de instalação	60 cm (fogão elétrico) / 65 cm (fogão a gás)
Comprimento máximo do duto de evacuação	4 metros
Número máximo de curvas	2
Funções	Temporizador programável (1-99 min), indicador de saturação dos filtros
Nível de ruído	Cerca de 55 dB (estimativa)
Capacidade de extração	Não especificada
Segurança	Desligamento automático após 7 min na velocidade intensiva, proteção infantil
Manutenção	Limpeza mensal do filtro de gordura; corpo limpo com água e sabão
Manual disponível	Francês, Alemão, Inglês, etc.

Perguntas frequentes - DW9800.0G Küppersbusch

Como limpar os filtros do exaustor?

Extraia os filtros pressionando os dispositivos de encaixe. Lave-os na máquina de lavar loiça ou em água quente com sabão. Seque-os antes de recolocá-los. Atenção: o exaustor não funciona sem o filtro principal.

Com que frequência devem ser limpos os filtros?

Pelo menos uma vez por mês, dependendo da utilização. A limpeza regular é essencial para evitar riscos de incêndio.

Como redefinir o indicador de saturação dos filtros?

Após limpar os filtros, pressione simultaneamente os botões '+' e '-' para apagar o indicador de saturação.

O que fazer se o exaustor não funcionar?

Verifique primeiro se o cabo de alimentação está ligado e se a tomada está com tensão. Se o problema persistir, contacte o serviço de assistência pós-venda.

Qual é a altura mínima de instalação?

O exaustor deve ser instalado a pelo menos 60 cm acima de um fogão elétrico e a 65 cm acima de um fogão a gás. Respeite as distâncias indicadas no manual.

Posso usar o exaustor sem evacuação exterior?

Sim, instalando um filtro de carvão ativado que recicla o ar na cozinha. Siga as instruções fornecidas com o filtro.

Como substituir a iluminação LED?

O módulo LED deve ser substituído por um profissional qualificado ou pelo serviço de assistência pós-venda. Utilize uma peça de referência DSL-9-S-500.

Como usar o temporizador?

Ligue o exaustor, selecione a velocidade, depois pressione o botão 'Temporizador'. Ajuste a duração (1 a 99 min) com as teclas '+' ou '-'. O visor indica o tempo restante.

O que fazer se o exaustor aspira mal ou vibra?

Verifique se o filtro de gordura está saturado (limpe-o) e se o duto de evacuação não está obstruído. Certifique-se de que o duto não excede 4 metros e que não tenha mais de 2 curvas.

Como instalar o filtro de carvão ativado?

Instale o filtro de carvão ativado seguindo as instruções fornecidas. Não pode ser lavado e deve ser substituído a cada 3 a 6 meses.

MANUAL DE UTILIZADOR DW9800.0G Küppersbusch

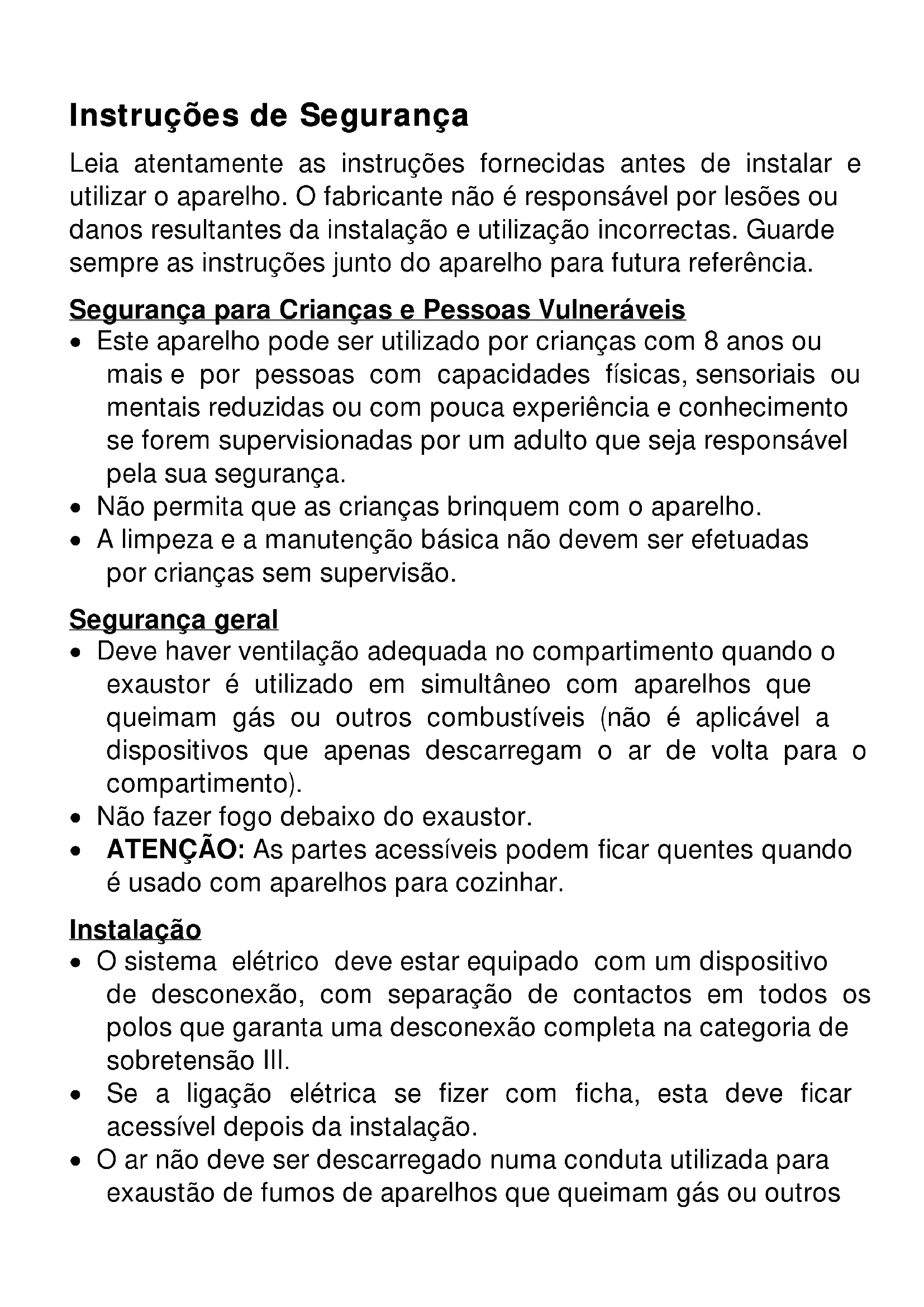

Instruções de Segurança

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes da instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

Segurança para Crianças e Pessoas Vulneráveis

- Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se forem supervisionadas por um adulto que seja responsável pela sua segurança.

- Não permita que as crianças brinquem com o aparelho.

- A limpeza e a manutenção básica não devem ser efetuadas por crianças sem supervisão.

Segurança geral

- Deve haver ventilação adequada no compartimento quando o exaustor é utilizado em simultâneo com aparelhos que queimam gás ou outros combustíveis (não é aplicável a dispositivos que apenas descarregam o ar de volta para o compartimento).

- Não fazer fogo debaixo do exaustor.

- ATENÇÃO: As partes acessíveis podem ficar quentes quando é usado com aparelhos para cozinhar.

Instalação

- O sistema elétrico deve estar equipado com um dispositivo de desconexão, com separação de contactos em todos os polos que garanta uma desconexão completa na categoria de sobretensão III.

- Se a ligação elétrica se fizer com ficha, esta deve ficar acessível depois da instalação.

- O ar não deve ser descarregado numa conduta utilizada para exaustão de fumos de aparelhos que queimam gás ou outros

combustíveis (não é aplicável a dispositivos que apenas descarregam o ar de volta para o compartimento).

• A parte inferior do exaustor deverá ser colocada a uma altura mínima de 60 cm da bancada para fogões elétricos e 65 cm. para fogões a gás. Se as instruções de instalação de fogões a gás indicam uma distância superior, deve ter-se em conta.
• Antes da primeira utilização, devem ser tidas em conta as instruções de instalação e ligação.
• Quando o exaustor de cozinha estiver a funcionar ao mesmo tempo que outros aparelhos alimentados por uma energia distinta da eléctrica, a pressão de saída de ar não deve ser superior a 4 Pa (4x105 bar).
• Antes de ligar o exaustor à rede eléctrica, verifique se a tensão e a frequência da rede são as mesmas que as indicadas na etiqueta de características do exaustor, situada na parte interior do mesmo.
• Para obter um rendimento ótimo, o comprimento da conduta de evacuação exterior não deverá ser superior a QUATRO metros, nem ter mais de dois ângulos (cotovelos) de 90º.
• Embora seja recomendável a evacuação de gases para o exterior, pode ser instalado um filtro de carvão ativado que permita que os gases sejam devolvidos à cozinha através do tubo de saída.
• NOTA: Para mais informações de instalação, consultar o final deste manual.

Limpeza

• Existe risco de incêndio se a limpeza não for efectuada de acordo com as instruções.

• Não permita a acumulação de gordura em nenhuma parte do exaustor, especialmente no filtro, PROVOCA RISCO DE INCÊNDIO.

• A limpeza de filtros deve ser realizada uma vez por mês, no mínimo, dependendo da utilização do exaustor. Deve levar-se em consideração que ao cozinhar há deposição de gorduras no exaustor e no filtro, mesmo quando este não estiver em funcionamento.

• Recomendamos a utilização de luvas e tomar todo o tipo de precauções ao limpar o interior do exaustor.

Reparação

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.
• Não ponha em funcionamento o exaustor se o cabo de alimentação eléctrica estiver deteriorado ou com cortes, ou se o aparelho mostrar indícios de deteriorações visíveis na zona dos comandos.
• Se o módulo de LED estiver avariado, deve ser substituído pelo fabricante, por um agente de assistência ou por pessoal qualificado para evitar uma situação de perigo.
• Se o exaustor deixar de funcionar, ou o fizer de forma anormal, desligue-o da rede e entre em contacto com o Serviço de Assistência Técnica.
• Para qualquer reparação, dirija-se ao Serviço de Assistência Técnica qualificado mais próximo, usando sempre sobresselentes originais. As reparações ou alterações realizados por outro pessoal podem provocar danos ao aparelho ou um mau funcionamento, pondo em perigo a sua segurança.

Instruções de uso

Premindo o comando que indica a figura 1 poderá controlar as funções do exaustor.

Para conseguir uma aspiração mais eficaz, recomendamos-lhe pôr em funcionamento o exaustor alguns minutos antes de cozinhar (entre 3 e 5 minutos) para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos.

Do mesmo modo, mantenha o exaustor a funcionar uns minutos depois de cozinhar para o arrasto total de fumos e odores para o exterior.

Nota importante: os ventiladores com motor sem escova levam algum tempo para começar a girar.

1- Temporizador
2- Diminuição de velocidade
3- Display
4- Aumento de velocidade
5- Luz

Limpeza e manutenção

Antes de efectuar qualquer operação de limpeza e manutenção, certifique-se de que o aparelho está desligado da rede.

Para realizar trabalhos de limpeza e manutenção, cumpra com as Instruções de Segurança.

O risco de fogo existe caso a limpeza não seja fetuada de acordo com as instruções de segurança.

Limpeza do filtro

Para extrair os filtros dos seus alojamentos, liberar os pontos de fixação. Proceda à limpeza, introduzindo-os na máquina de

Programação do tempo de aspiração

1) Ligue a chaminé e seleccione a velocidade de aspiração.
2) Pressione o botão "Temporizador".
3) Seleccione o tempo entre 1e 99 minutos, utilizando os botões "+" e "-" .
4) O tempo de programado aparece no display.

A velocidade máxima "H" só pode ser seleccionada manualmente e será automaticamente alterada para a segunda velocidade após 7 minutos.

Indicador de Saturação de Filtros "F"

• Quando o indicador de saturação de filtros se acender proceda à limpeza dos mesmos.
• Uma vez limpos, pressione "+" e "simultaneamente e o indicador apagar-se-á.

lavar loiça, (ver observações) ou deixando-os mergulhados em água quente o tempo necessário para facilitar a eliminação de gorduras, ou se preferir mediante o uso de sprays específicos (protegendo as partes não metálicas). Finalizada a limpeza, proceda à sua secagem.

Atenção: o exaustor não funcionará até que reinstale o filtro principal.

Observações: A limpeza na máquina de lavar loiça com detergentes agressivos pode escurecer a superfície metálica sem afectar a sua capacidade de retenção de gorduras.

Atenção: A limpeza de filtros deve ser realizada uma vez por mês, no mínimo, dependendo da utilização do exaustor. Deve levar-se em consideração que ao cozinhar há deposição de gorduras no exaustor e no filtro, mesmo quando este não estiver em funcionamento.

Limpeza do corpo do exaustor

Recomenda-se a utilização de água com detergente, aproximadamente a 40°C, tal como um pano humedecido nessa água para a limpeza do exaustor, incidindo especialmente nas fendas. Posteriormente, passar um pano seco que não desprenda pêlos.

Atenção:

- Nunca utilizar esfregões metálicos nem utilizar produtos abrasivos que possam estragar a superfície.

Informação técnica

Se algo não funciona

- Nunca raspar a superfície com objectos duros, tais como facas, tesouras, etc.

• Para instalar o filtro de carvão, siga as instruções fornecidas com este.
• A duração do filtro de carvão activo é de três a seis meses, dependendo das condições particulares de utilização.
• O filtro de carvão activo não pode ser lavado nem regenerado. Uma vez esgotado, deve ser substituído.
• Para substituir os filtros gastos por outros novos, proceda no sentido inverso ao da sua montagem

Antes de solicitar o serviço de reparações, faça as comprovações indicadas a seguir:

Defeito	Possível causa	Solução
O exaustor não funciona	O cabo de alimentação não está ligado	Ligar o cabo à rede elétrica.
	Não chega tensão à tomada	Mande rever / consentar a rede elétrica
O exaustor não aspira suficiente ou vibra	Filtro saturado de gordura	Proceda à limpeza ou substituição do filtro
	Obstrução da conduta de saída de ar	Elimine as obstruções
	Conduta de ar inadequada	Contacte um instalador e siga as instruções deste manual
As lâmpadas não acendem	Lâmpadas avariadas.	Contacte o Centro de Apoio ao Cliente. ILCOS D Code: DSL-9-S-500

Indicações sobre proteção ambiental

Eliminação da embalagem

A embalagem está assinalada com o Ponto Verde.

Para eliminar todos os materiais de embalamento, como o cartão, esferovite e as películas utilize os contentores adequados. Deste modo é garantida a reutilização dos materiais de embalamento.

Eliminação de aparelhos fora de uso

A diretiva Europeia 2012/19/UE referente à gestão de Resíduos de Equipamentos Elétricos e Eletrónicos (REEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos.

Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos de forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Antes de eliminar o seu aparelho, inutilize-o. Puxe o cabo de alimentação, corte-o e elimine-o.
