| Tipo de produto | Coifa decorativa |
| Marca | Siemens |
| Modelo | LC85K950 |
| Dimensões (L x A x P aprox.) | 850 x 600-1100 x 500 mm |
| Peso (aprox.) | 15 kg |
| Alimentação elétrica | 220-240 V ~ 50/60 Hz |
| Potência total máx. | 280 W |
| Iluminação | 2 lâmpadas halógenas Osram Dulux S 11W |
| Número de velocidades | 4 (incluindo intensivo) |
| Fluxo de ar máx. (aprox.) | 650 m³/h |
| Tipo de filtro de gordura | Filtros metálicos laváveis na máquina de lavar louça |
| Altura mín. de instalação (acima de placas elétricas) | 400 mm |
| Altura mín. de instalação (acima de placas a gás) | 550 mm |
| Diâmetro de evacuação recomendado | 150 mm (redondo) |
| Modo de evacuação | Evacuação externa / Recirculável (não fornecido) |
| Funções | Ligar/desligar, velocidade variável, iluminação, funcionamento diferido |
| Sinal sonoro | Desativável |
| Indicador de saturação dos filtros | Sim (sinal sonoro + exibição 'z') |
| Manutenção das superfícies | Aço inoxidável: produto específico, sentido do polimento; alumínio: água com sabão |
| Substituição de lâmpadas | Acessível após remoção do filtro e da moldura |
| Índice de reparabilidade (estimativa) | 7.5/10 (peças de reposição disponíveis) |
| Normas | CE, WEEE, antiparasitagem |
| Cor | Inox |
Perguntas frequentes - LC85K950 SIEMENS
Perguntas dos utilizadores sobre LC85K950 SIEMENS
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual LC85K950 - SIEMENS e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. LC85K950 da marca SIEMENS.
MANUAL DE UTILIZADOR LC85K950 SIEMENS
Instruções de serviço e de montagem
Instruções de Serviço
Funcionamento com exaustão:
O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre.
O filtro de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.
Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.
É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.
Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.
Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.
Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.
Antes da primeira utilização
Indicações importantes:
Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.
Este exaustor corresponde às normas de segurança para este tipo de aparelhos.
As reparações só devem ser efectuadas por pessoal especializado.
Reparações inadequadas podem a carretar perigos vários para o utilizador.
Placas a gás / fogões a gás
Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 minutos) com a potência máxima, pois, existe o perigo de queimaduras ao tocar na superfície do aparelho ou o perigo de serem causados danos no exaustor.
Caso o exaustor funcione sobre uma placa a gás, o mesmo tem que estar ligado na potência máxima, se estiverem a funcionar três ou mais queimadores.
Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço.
Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho.
Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono.
Este aparelho está marcado em conformidade com a Directiva 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment – WEEE). A directiva
estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados-Membros da União Europeia.
Instruções de segurança
Não flamejar alimentos por baixo do exaustor.
Perigo d e incêndio do filtro de gordura, ! devido à subida da cha ma.
Os queimadores têm que estar sempre cobertos com os recipientes de cozinhar.
O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).
Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento.
A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.
Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.
Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
Este exaustor só deve ser aplicado para fins domésticos.
O exaustor só deve funcionar com as lâmpadas colocadas.
As lâmpadas fundidas devem ser imediatamente substituidas, para evitar a sobrecarga das outras lâmpadas.
O exaustor não deve funcionar sem o filtro de gordura.
Gordura ou óleo sobreaquecidos podem incendiar-se facilmente. Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.
Limpar bem o exaustor, antes da primeira colocação em funcionamento.
Não colocar quaisquer objectos sobre exaustor.
Comandos do exaustor
Os vapores da cozinha são eliminados de forma mais eficaz:
se o exaustor for ligado no início do cozinhado.
se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.


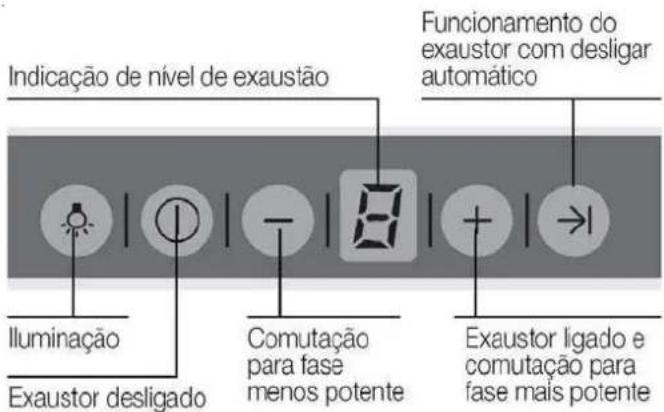

Indicação de nível de exaustão Iluminação Exaustor desligado Comutação para fase menos potente 8 Funcionamento do exaustor com desligar automático Exaustor ligado e comutação para fase mais potenteSinal acústico:
Premindo qualquer tecla, soa um sinal de confirmação.
Desligar o sinal acústico:
Premir, simultaneamente, as teclas 0 e + até que, passados cerca de 3 seg, se ouça um sinal.
Ligar o sinal acústico:
Regulação da fase de exaustão pretendida:
Premir a tecla +.
O exaustor comuta para a fase imediatamente superior.
Premir a tecla -.
O exaustor comuta para a fase imediatamente inferior.
Desligar o exaustor:
Premir a tecla 0.
A indicação 0 apaga-se, passado pouco tempo.
Ou:
Premir a tecla – até que o desligue. A indicação 0 apaga-se, passado pouco tempo.
Fase intensiva:
Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.
Premir a tecla + até que a indicação P fique iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos comuta automaticamente para a fase 2.
Funcionamento do exaustor com descomutação automática:
Premir a tecla →|
O ventilador funciona durante
10 minutos na fase 1. Neste caso, fica
iluminada a indicação →I.
Depois disto, o ventilador desliga
automaticamente.
Iluminação:
Premir, por breves instantes, a tecla ⚙, para ligar e desligar.
A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado.
Ligação automática da iluminação, por ex. através de um relógio temporizador:
A turbina e a iluminação têm que estar desligadas.
Ligar:
Premir, simultaneamente, as teclas – e →
Passados cerca de 3 seg., a iluminação liga, para confirmação.
Desligar:
Repetir a operação, com a iluminação ligada.
Passados cerca de 3 seg., a iluminação desliga, para confirmação.
Filtros e manutenção
Filtro de gordura:
Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.
A malha do filtro é de metal não inflamável.
Atenção:
Em caso de saturação do filtro com resíduos gordurosos, aumentam as possi-bilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.
Importante:
A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.
Indicação de saturação: ≡
Se o filtro estiver saturado, depois do exaustor desligado, ouve-se um aviso acústico durante 6 segundos e a indicação ≡ está iluminada. Neste caso os filtros devem ser imediatamente limpos.
Tenha em atenção que, neste caso, o filtro de gorduras deve ser limpo em intervalos de tempo regulares (1 mês).
A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo, pode verificar-se uma ligeira alteração na cor dos filtros.
Importante:
Os filtros de metal muito saturados não devem ser lavados juntamente com a outra loiça.
Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente. Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.
Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxaguá-los e secá-los bem.

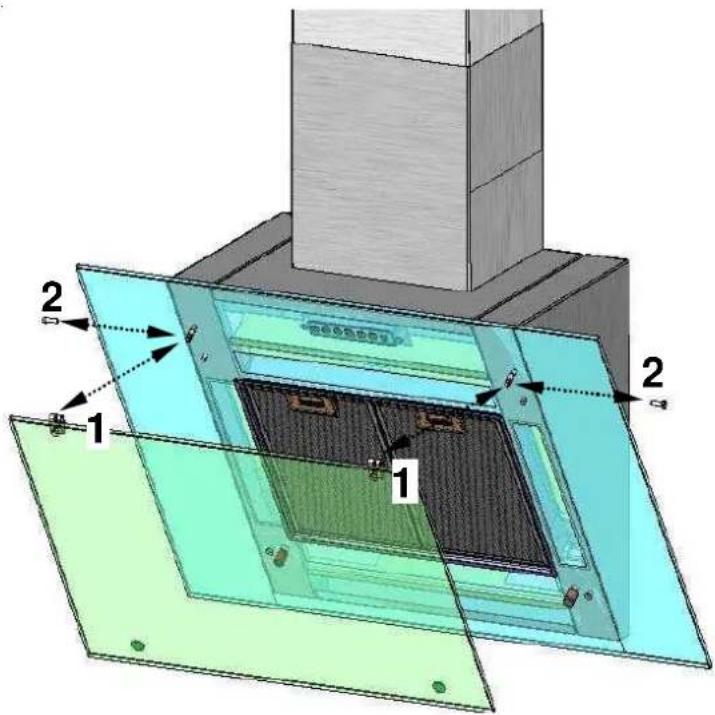

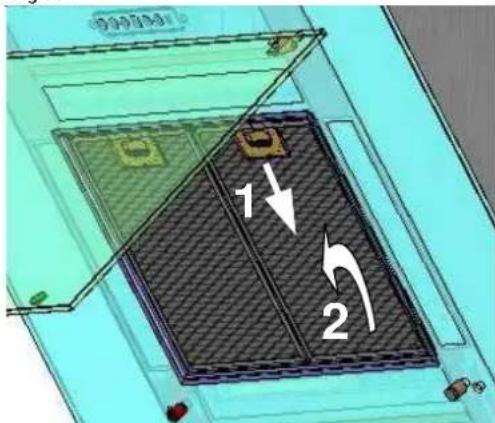

Desmontar e montar os filtros metálicos:
- Somente trocar o filtro de gordura com a janela frontal aberta.
⚠ Bascular para baixo a folha de vidro de, no máximo, 90°, pois, senão a folha de vidro poderá ser destruída.
Remover primeiramente o filtro de gordura (vide o capítulo Filtro de gordura e Manutenção).
-
Desaparafusar a armação do filtro de gordura nos 4 parafusos de cabeça serrilhada de plástico. Cuidado ao soltar o último parafuso, pois a armação do filtro de gordura pode cair sobre o campo de cocção.
Trocar o luminoso defeituoso (Osram Dulux S 11W), então, puxando cuidadosamente para fora do soquete. Somente utilizar a tampa, sff., com luminoso inserido.
-
Inserir novamente a armação do filtro e aparafusar os 4 parafusos de plástico firmemente com a mão.
-
Apagar a indicação ≡ .
Premir a tecla 0.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.
Não limpar o exaustor com esponjas ásperas, nem utilizar produtos abrasivos ou com teor de soda, ácidos ou cloro!
Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas.
Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido.
Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcio-namento do aparelho.
Nota: Não aplicar álcool sobre as superfícies sintéticas pois isto pode provocar manchas.
Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.
As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.
Não aplicar, nas teclas de comando, produtos para limpeza de inox.
Superfícies de aço inox:
Utilizar um produto para inox suave e não abrasivo.
Limpar apenas no sentido do polimento.
Aconselhamos a utilização do nosso produto para limpeza de inox Ref.ª 461731.
Consulte a brochura anexa sobre Assistência Técnica, para saber onde adquirir este produto.
Superfícies de alumínio e material Não utilizar panos secos.
Utilizar um produto suave para limpar janelas.
Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.

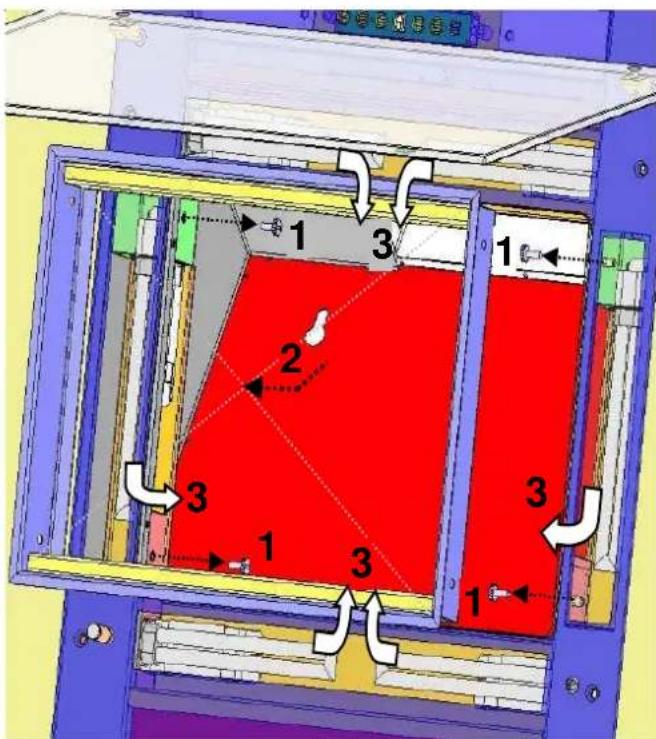

Substituição das lâmpadas
-
Somente trocar o filtro de gordura com a janela frontal aberta.
-
Remover primeiramente o filtro de gordura (vide o capítulo Filtro de gordura e Manutenção).
-
Com a chave sextavada fornecida na entrega, desparafuse o quadro do filtro de gordura soltando os parafusos de cabeça lenticular. Atenção ao soltar o último parafuso porque o quadro do filtro pode cair na superfície de cozedura.
Trocar o luminoso defeituoso (Osram Dulux S 11W), então, puxando cuidadosamente para fora do soquete. Somente utilizar a tampa, sff., com luminoso inserido.
-
Insira novamente o quadro do filtro e fixe os 4 parafusos de cabeça lenticular com a chave sextavada.
Störungen
Se na indicação aparecer um ≡ ou um [ :
Ver o capítulo „Filtros e Manutenção“.
Se não for possível utilizar o exaustor:
Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.
Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos.
(Ver índice em anexo).
Quando recorrer aos Serviços Técnicos indique por favor:
Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.
O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem.

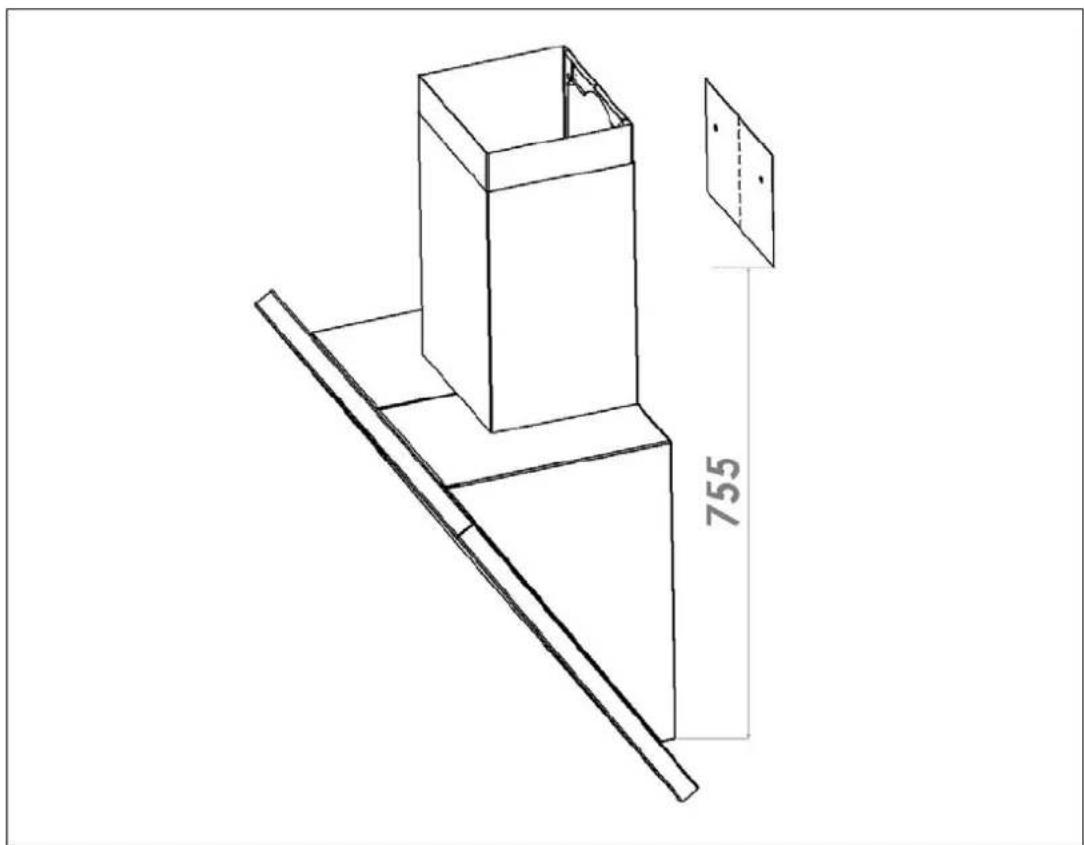

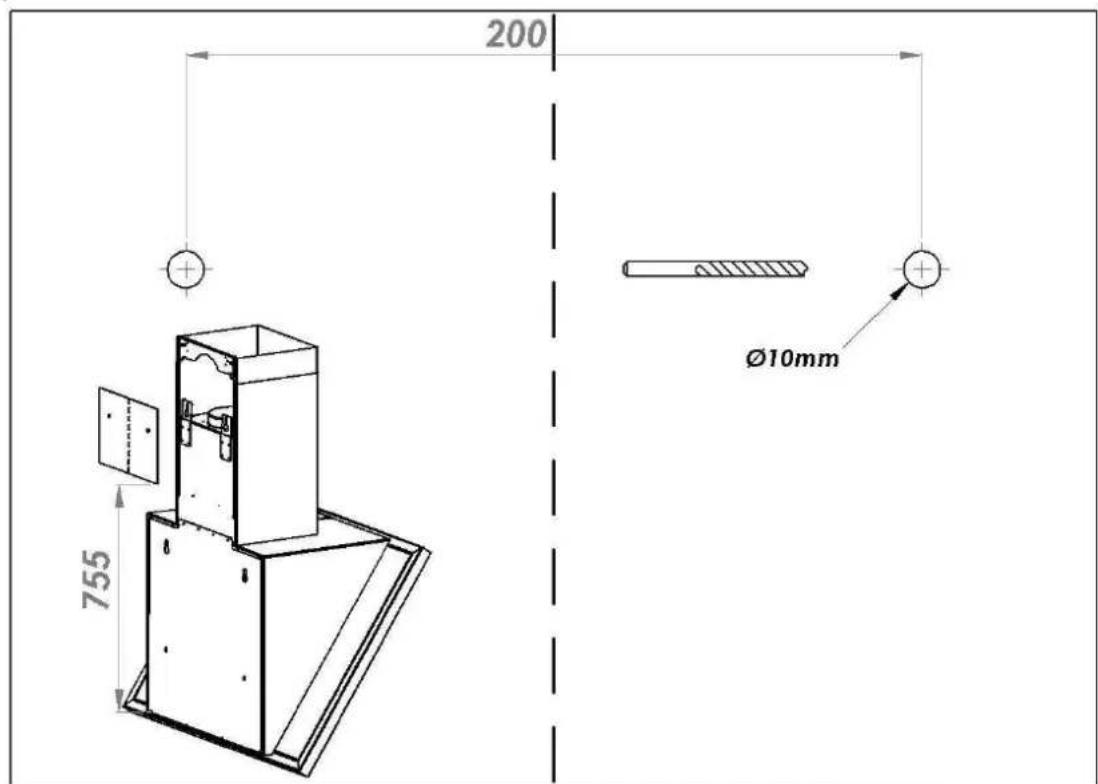

Instruções de Montagem:
Aparelhos velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.
Antes de enviar o aparelho para recicla-gem, inutilize-o.
O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade. Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.
Instalar o exaustor sempre centrado com a placa de cozinha.

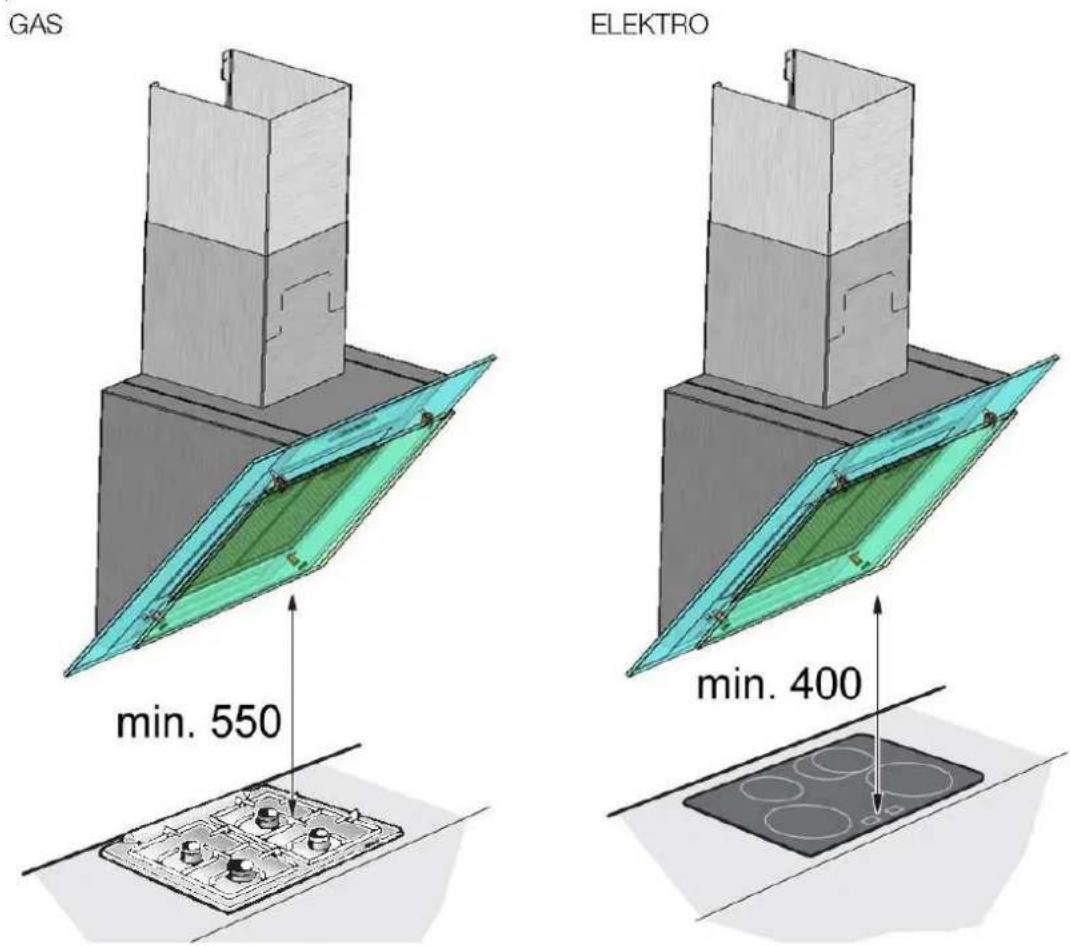

Respeitar a distância mínima entre a placa eléctrica de cozinha e o canto inferior do exaustor: 400 mm, Fig. 1.
A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex. o saltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.
Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.
Instruções adicionais para placas a gás:
Na montagem de aparelhos de cozinhar a gás (= fogões e placas), têm que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentações Técnicas sobre Instalações de Gás TRGI).
Têm que ser respeitadas as instruções e as normas de instalação do fabricante.
O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm.
A distância mínima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 550 mm, Fig. 1.

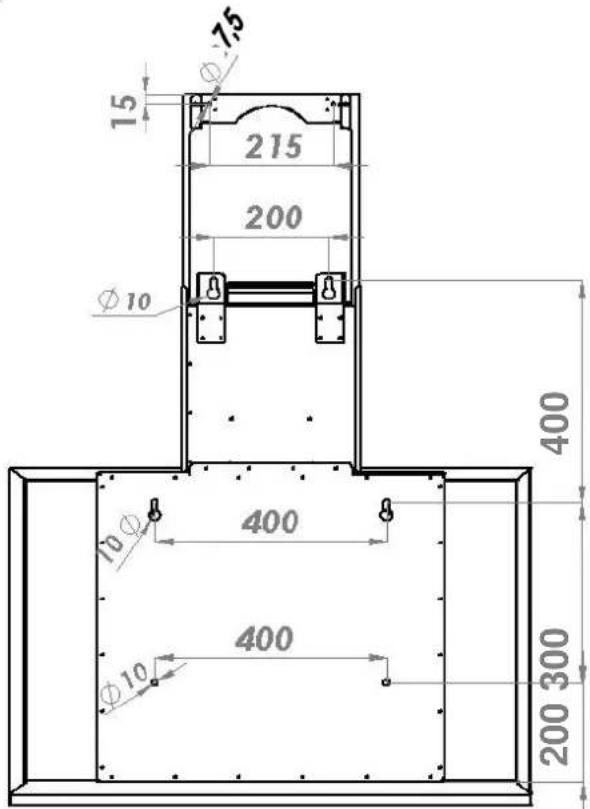

Antes da montagem
O ar da exaustão é conduzido para cima, através de um canal, ou directamente para o exterior através da parede.
A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.
Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais ( p. ex. Departamento Regulador da Construção Civil).
Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.
D Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.
É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.
Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.
Se a renovação de ar fresco não for suficiente, existe o perigo de envenena- mento, provocado pelo retorno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.
Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica
Potência optimizada do exaustor:
Tubo de exaustão curto e liso.
Diâmetro do tubo e curvas tão grandes quanto possível.
A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.
O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem.
Tubos circulares:
Recomendamos um diâmetro interno de 150mm ou maior.
Canais planos têm que ter um secção equivalente ao diâmetro dos tubos.
No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.
Fixar o tubo de exaustão na redução.
O exaustor só deve ligado a uma tomada com protecção de terra e instalada de acordo com as normas em vigor.
A tomada, com protecção de terra, deve ser instalada no tecto, se possível directamente sobre o revestimento da chaminé.
Ligação eléctrica
Encontram-se na chapa de características no interior do aparelho - que está à vista depois de retirar os caixilhos do filtro.
Para reparações, desligar o exaustor da corrente eléctrica.
Comprimento do cabo de ligação: 1,30 m. No caso de ser necessário uma ligação fixa:
O exaustor só pode ser ligado à corrente por um instalador eléctrico credenciado pela empresa distribuidora de electricidade.
Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são válidos interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os inter-ruptores LS e protecções.
Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Ser-viços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.
Este exaustor corresponde às normas UE sobre protecção antiparasitária.
Antes da montagem
Para prevenir avarias de transporte, a janela frontal é embalada separada do corpo da tampa e deve ser ligada, após desembalada, com o corpo da tampa (vide o desenho seguinte).
A folha de vidro deve ser primeiramente colocada sobre os dois pontos de fixação. A seguir, os pinos devem ser empurrados de fora para dentro, respect., percussionados cuidadosamente. Para que os pinos possam ser empurrados, a folha de vidro deve ser exactamente posicionada anteriormente, de maneira que os pinos possam ser passados através dos pontos de fixação na tampa.
Quando da montagem do pino, dever-se-á prestar obrigatoriamente atenção para que este seja completamente inserido. Se ele não for completamente inserido, podem ocorrer danos na folha de vidro por queda. O vidro caído pode ocasionar danos adicionais ou também ferimentos.
O exaustor está preparado para ser montado numa parede da cozinha.
- Retirar o filtro de gorduras. (Ver instruções de serviço).
- Abrir a lâmina de vidro
Respeitar a distância mínima entre a placa de cozinhar e o exaustor, ou seja, 400 mm no caso de discos eléctricos e de 550 mm no caso de queimadores a gás. Durante a utilização do escantilhão de perfuração, deve-se certificar de que a distância entre a extremidade inferior da cobertura e a margem inferior do escantilhão de perfuração compreende 755 mm (ver Fig. Escantilhão de perfuração).
3. Furos (diâmetro 10mm.) para a fixação da tampa de exaustão de vapor.
- Furar orifícios e colocar buchas correspondentes.

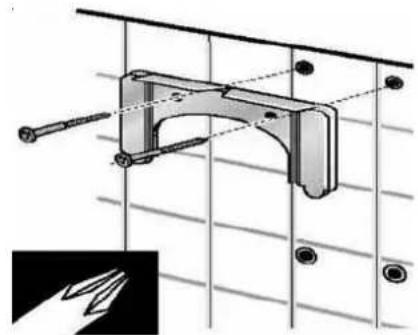

- Fixar a suspensão (esquadria de suporte da torre) da torre superior.
- Aparafusar os parafusos escalonados nas buchas (diâmetro 10mm.) até que sobressaiam-se ainda aprox. 20mm.
- Suspender a tampa de exaustão de vapor nos pontos de fixação superior e fixar frouxamente com arruelas intercalares e porcas.
Montagem / Escantilhão de perfuração
- Alinhar a tampa de exaustão de vapor (testar as dimensões de montagem), apertar as porcas.
- Fixar a tampa de exaustão de vapor adicionalmente com, no mínimo, dosi parafusos.
- Cortar a mangueira de descarga de ar no comprimento correcto.
- Colocar e fixar a mangueira de descarga de ar, prestar atenção a liberdade de dobradura.


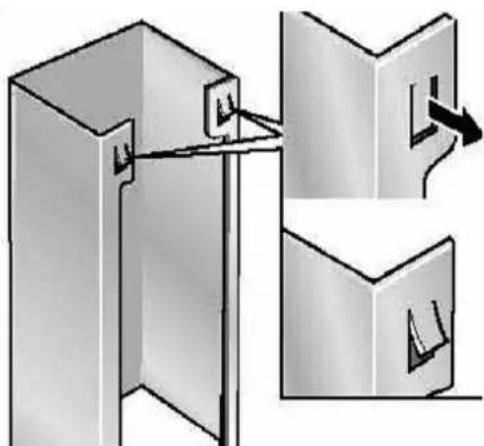

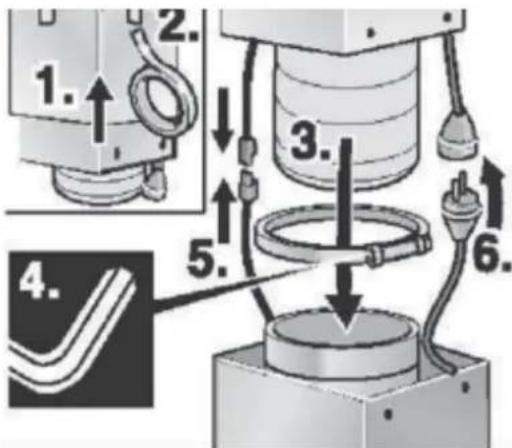

1. 2. 3. 4. 5. 6.- Dobrar para fora os entalhes de sustentação na torre superior de 2 a 3mm.
- Inserir a torre superior na braçadeira de fixação da suspensão da torre, até que esta encaixe.

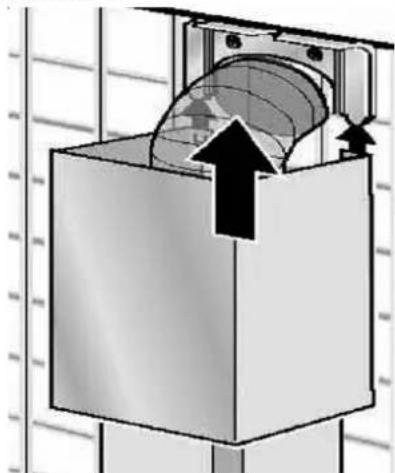

- Estender a torre inferior um pouco para fora e colocar sobre a torre superior e o módulo da tampa de exaustão de vapor. A torre inferior deve descansar sobre a tampa.
- Traçar uma linha central na parede, desde o tecto até ao canto inferior do exaustor.
