Marca	LG
Modelo	32LG80FD
Tipo de produto	Televisão LCD
Tamanho do ecrã	32 polegadas (81 cm)
Resolução	1366 x 768 pixels (HD Ready)
Formato do ecrã	16:9
Brilho	500 cd/m²
Contraste	1500:1 (típico)
Ângulo de visão	178° horizontal e vertical
Sintonizador	Analógico e digital (DVB-T)
Altifalantes	2 x 10 W RMS
Entradas de vídeo	2 x HDMI, 1 x Componente, 1 x Composto, 1 x VGA
Outras ligações	USB, RJ-45 (Ethernet), Saída de áudio ótico
Consumo de energia	120 W (típico), <0,5 W em standby
Alimentação	220-240 V, 50/60 Hz
Dimensões (sem base)	80,0 x 53,5 x 7,6 cm (L x A x P)
Dimensões (com base)	80,0 x 58,5 x 25,2 cm (L x A x P)
Peso (sem base)	11,2 kg
Peso (com base)	12,8 kg
Cor do produto	Preto
Montagem VESA	200 x 100 mm
Limpeza	Pano macio seco; evitar solventes e produtos abrasivos
Reparação	Peças de substituição disponíveis; assistência técnica autorizada

Perguntas frequentes - 32LG80FD LG

Como ligar corretamente a minha televisão LG 32LG80FD à tomada?

Utilize o cabo de alimentação fornecido e ligue à tomada elétrica. Pressione o botão de energia no aparelho ou no comando. Certifique-se de que o interruptor principal (se aplicável) está na posição ON.

Qual é a resolução nativa do ecrã?

A resolução nativa é de 1366 x 768 pixels, o que é classificado como HD Ready. Para a melhor nitidez, forneça um sinal HDMI ou componente com essa resolução.

Como limpar o ecrã LCD sem o danificar?

Desligue a TV e deixe arrefecer. Use um pano macio e seco (microfibra) para remover o pó. Para nódoas, humedeça ligeiramente o pano com água destilada e limpe suavemente. Nunca use álcool, solventes ou produtos abrasivos.

O comando não responde. O que fazer?

Verifique se as pilhas estão carregadas e bem colocadas. Aponte o comando diretamente para o recetor da TV. Se o problema persistir, desligue a TV da tomada durante 30 segundos e ligue novamente.

Como configurar as entradas HDMI?

Ligue o dispositivo (ex.: leitor de Blu-ray) a uma das entradas HDMI da TV. No comando, pressione INPUT ou AV e selecione a porta HDMI correspondente. Verifique se o cablagem está bem ligada e o dispositivo ligado.

Posso montar a TV na parede?

Sim, a televisão é compatível com o padrão VESA 200x100. Certifique-se de usar o suporte adequado e seguir as instruções de instalação. Recomenda-se que a montagem seja feita por um técnico qualificado.

Como sintonizar os canais digitais?

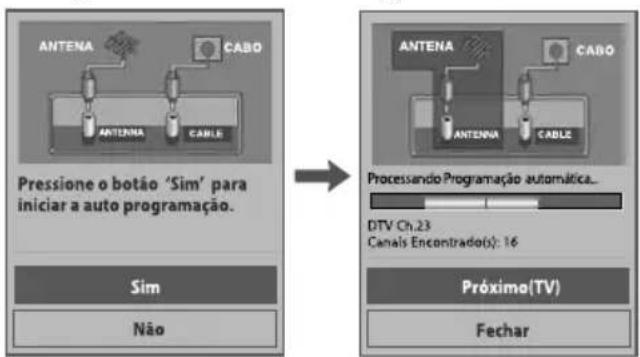

Pressione MENU, vá às definições de Canais e escolha Procura automática. Selecione o tipo de sinal (TDT ou a cabo) e inicie a procura. Depois, guarde os canais encontrados.

Qual é o consumo de energia em standby?

Em standby, o consumo é inferior a 0,5 W, o que ajuda a reduzir o consumo de energia. Para poupar ainda mais, pode desligar a TV quando não estiver em uso prolongado.

Como repor as definições de fábrica?

No menu Definições, escolha Opções ou Reposição. Selecione Repor os valores de fábrica e confirme. A TV reiniciará com as definições originais.

O que significa a luz vermelha intermitente na TV?

Uma luz vermelha intermitente pode indicar um problema no aparelho. Consulte o manual de utilizador para códigos de erro ou contacte a assistência técnica autorizada para diagnóstico.

MANUAL DE UTILIZADOR 32LG80FD LG

A imagem do aparelho é apenas referência ilustrativa

Manual de Instruções

Antes de ligar seu aparelho por favor leia cuidadosamente este manual e mantenha-o para futuras referências.

Desenhos e Especifi cações estão sujeitas a mudanças sem prévio aviso.

Índice

ÍNDICE....02

APRESENTAÇÃO....03

MEIO AMBIENTE....03

INSTRUÇÕES DE SEGURANÇA 03

NOTA IMPORTANTE 04

LOGOS E MARCAS 04

INSTRUÇÕES DE INSTALAÇÃO 05-08

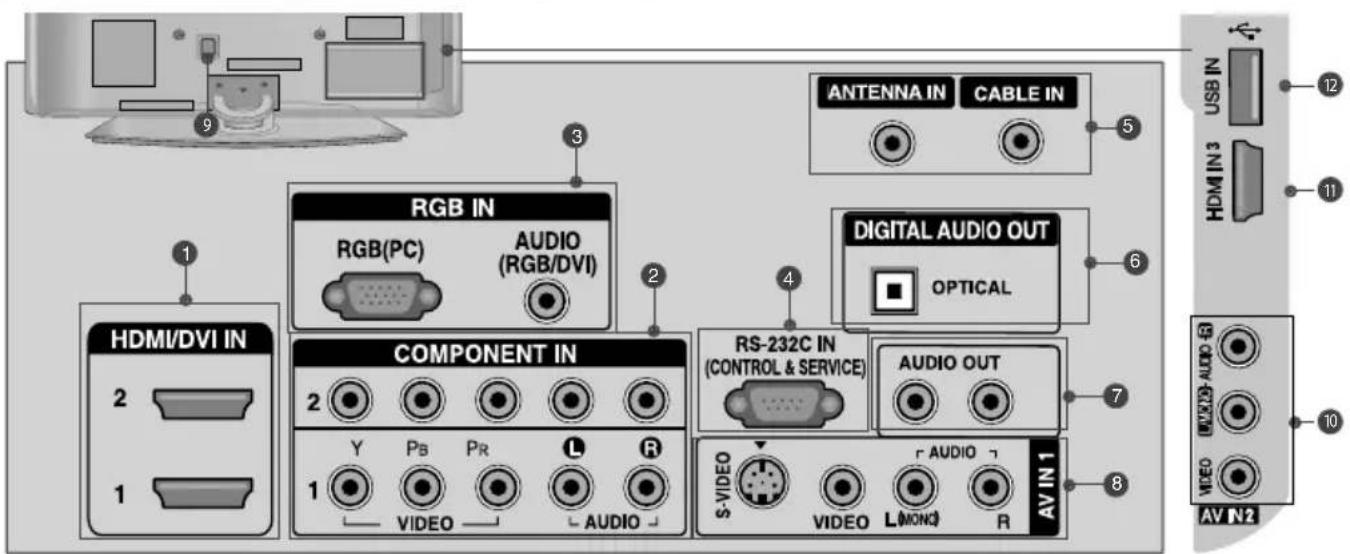

PAINÉIS: FRONTAL, LATERAL E TRASEIRO....09-11

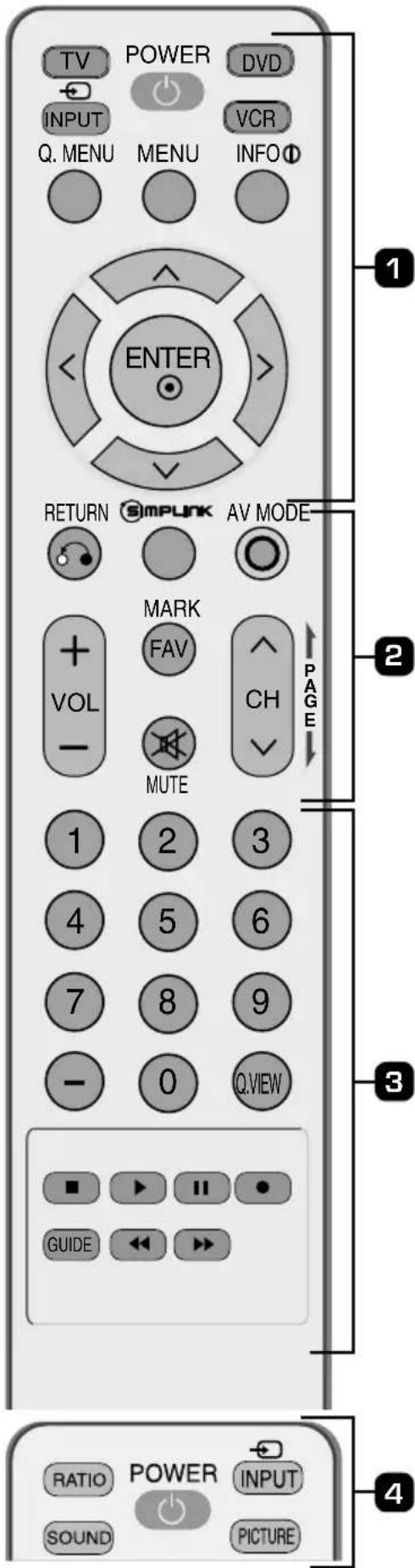

CONTROLE REMOTO 12

CONECTANDO 13-15

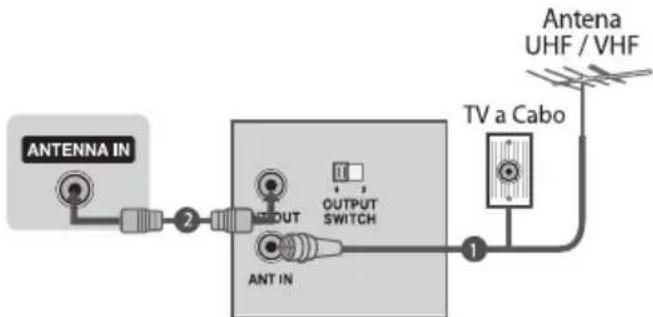

CONECTAR ANTENA EXTERNA....13

CONECTAR ATRAVÉS DE UM GRAVADOR....13

CONECTAR EQUIPAMENTOS EXTERNOS.... 13-14

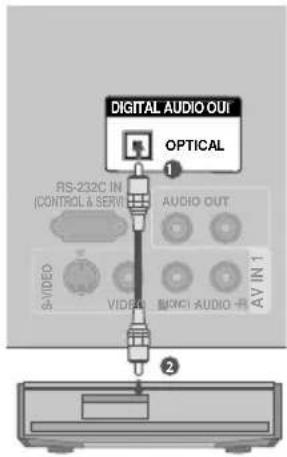

ENVIAR ÁUDIO PARA UMA FONTE EXTERNA 14

NOTAS GERAIS SOBRE AS CONEXÕES 15

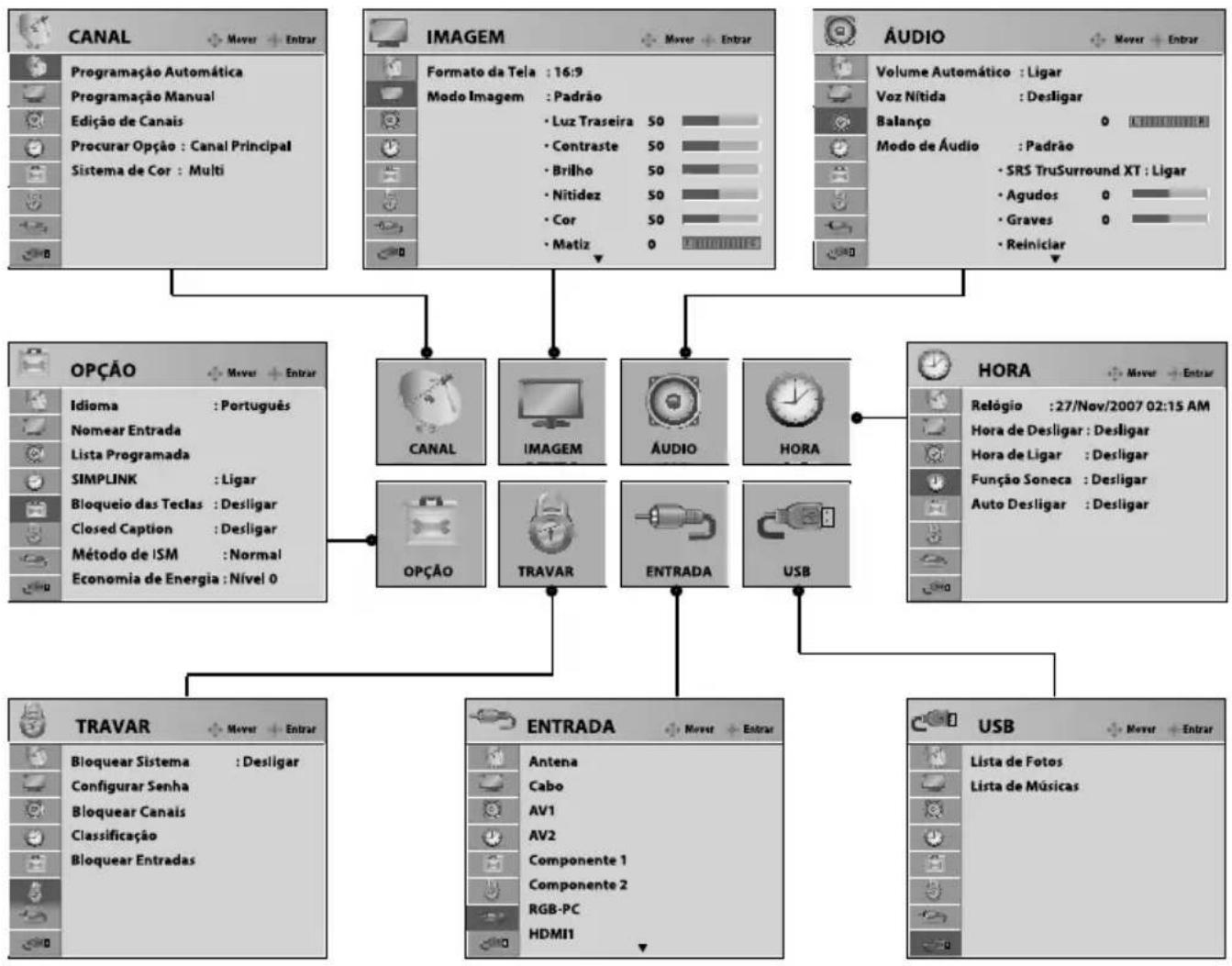

CONHECENDO OS MENUS DE TELA....16

CANAL 16-17

IMAGEM 17-19

ÁUDIO 19-20

HORA 20-21

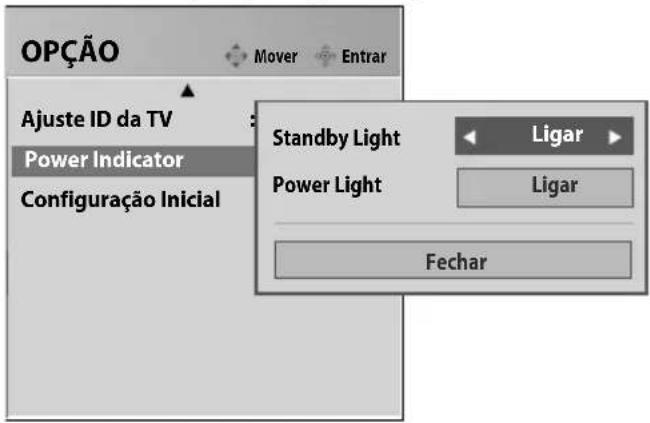

OPÇÃO 21-22

TRAVAR 23-24

ENTRADA....24

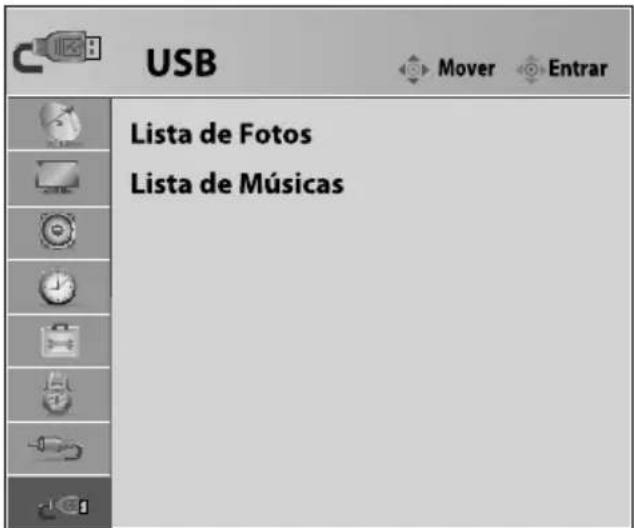

USB 24

FUNÇÕES ESPECIAIS.... 25-28

TRANSMISSÕES ESTÉREO/SAP 25

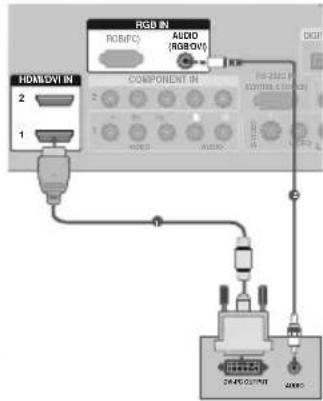

CONFIGURAÇÕES RGB-PC 25

CONEXÃO USB 25-27

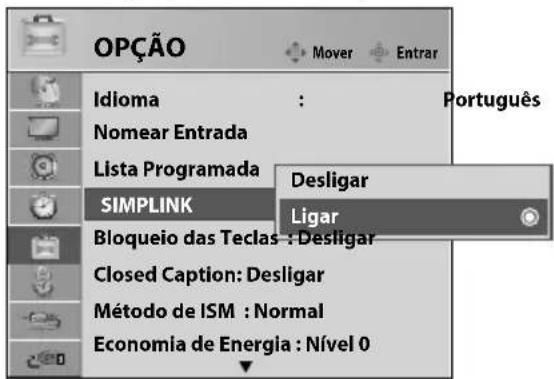

SIMPLINK 27

AV MODE....27

GUIA DE PROGRAMAÇÃO - EPG 27-28

AJUSTANDO O NÍVEL DO VOLUME 28

EMUDECENDO (MUTE)......28

SELECCIONANDO OS CANAIS....28

REFERÊNCIAS.... 28-33

PROGRAMANDO O CONTROLE REMOTO....28

LISTA DE CÓDIGOS DVD/VCR 29

CÓDIGO INFRAVERMELHO 30-31

INSTALAÇÃO DE DISPOSITIVO EXTERNO 31

PROTOCOLO DE TRANSMISSÃO/RECEPÇÃO 31

LISTA DE REFERÊNCIAS DE COMANDOS.... 32-33

RESOLVENDO PROBLEMAS 34

ESPECIFICAÇÕES TÉCNICAS 35

CERTIFICADO DE GARANTIA 36

Apresentação Instruções de Segur

Prezado Consumidor,

Parabéns, você acaba de adquirir um produto da LG, um dos maiores grupos empresariais do mundo, presente em mais de 150 países e fábricas instaladas nos 4 continentes, atuando em diversos setores do mercado como química, energia, maquinaria, metais, fi nanças, serviços, trade, indústria elétrica e eletrônica.

No Brasil, a LG Electronics instalou-se em 1997, com dois complexos industriais: um em Manaus (AM), onde está produzindo diversos modelos de eletroeletrônicos (TVs, aparelhos de DVD, Áudio, Home Theaters e Condicionadores de Ar) e outro em Taubaté (SP), no qual é fabricado uma linha completa de monitores de vídeo para computadores e telefones celulares digitais. A LG Electronics comercializa ainda refrigeradores, drives de CD, CD-ROM, DVD-ROM e monitores LCD.

Meio Ambiente

Você também deve cuidar!

A LG Electronics da Amazônia, preocupada com o meio ambiente, tem o compromisso em promover o aprimoramento contínuo ambiental, procurando desenvolver produtos com o máximo de materiais recicláveis e também conta com a consciência ambiental de todos os seus clientes para destinar esses materiais de forma adequada. Siga as dicas abaixo e colabore com o meio ambiente:

1. Manuais e Embalagens:

Os materiais utilizados nas embalagens (Manuais em geral, caixas de papelão, plásticos, sacos e calços de EPS (isopor)) dos produtos LG são 100% recicláveis. Procure fazer esse descarte preferencialmente destinados a recicladores especializados.

2. Pilhas e Baterias:

As pilhas e baterias fornecidas com o produto LG atendem à resolução do Conama (Conselho Nacional do Meio Ambiente) nº 257 de 07/1999 e 263 de 11/99, por isso as mesmas podem ser descartadas direto no lixo doméstico.

3. Produto:

Para obter o máximo de aproveitamento de materiais recicláveis e destinar corretamente materiais perigosos de nossos produtos (cinescópio, compressor), no fi m de sua vida útil, encaminhe às companhias especializadas em reciclagens. Não queime e nem jogue em lixo doméstico.

ca

ADVERTÊNCIA

PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO, NÃO EXPONHA ESSE EQUIPAMENTO À CHUVA E À UMIDADE.

AVISO

PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO REMOVA AS TAMPAS (FRONTAL E TRASEIRA) DO EQUIPAMENTO. INTERNAMENTE NÃO EXISTEM PEÇAS PARA AJUSTE PELO USUÁRIO. ENCAMINHE A TV AO SERVIÇO TÉCNICO ESPECIALIZADO.

SUA TV ESTÁ PRONTA PARA RECEBER O SINAL DIGITAL DE ALTA QUALIDADE. PARA O SINAL ANALÓGICO DE ALTA QUALIDADE USE O CONVERSOR/DECODIFICADOR DE SINAL.

Fonte de Alimentação

Este aparelho deverá funcionar somente com o tipo de alimentação indicada na etiqueta. Se você não tem certeza do tipo de rede elétrica da sua residência, contate o revendedor ou a companhia de energia local.

Instalação

Evite instalar sua TV próximo de lugares com água, por exemplo: banheiro, banheiras, cubas de pia, tanque de lavar, piso molhado ou piscina, etc. Não o coloque sobre um carrinho, suporte ou mesa instáveis, ele poderá cair e causar graves ferimentos em adultos ou crianças, além de danifi cá-lo seriamente. Use somente carrinhos ou superfícies recomendados ou vendidas com o aparelho. A instalação em paredes ou estantes deve seguir as instruções do fabricante.

As aberturas e fendas no televisor, servem para a ventilação e garantem o perfeito funcionamento, protegendo-o de superaquecimento. Essas aberturas não devem ser bloqueadas ou cobertas. Não coloque sua TV em cima de camas, sofá, tapete ou em outras superfícies similares e nem a instale num compartimento sem que haja uma abertura para ventilação adequada. Não use este produto junto a alto-falantes ou objetos metálicos para evitar que o magnetismo afete a pureza (uniformidade) das cores da imagem.

Cuidado com Líquidos

Este aparelho não deve ser exposto a gotejamento ou esguicho e nenhum objeto contendo líquidos, como vasos, que também não devem ser colocados sobre ele.

Uso

Não permita que algo se apóie no cabo de força da TV. Não posicione-o em locais transitáveis, para evitar tropeços no cabo. Não sobrecarregue as tomadas e extensões, isto pode resultar em incêndio ou choque elétrico. Nunca coloque objetos de nenhum tipo no interior do aparelho através das fendas, pois podem tocar em pontos de alta tensão ou causar curto-circuitos, resultando em incêndio ou choque elétrico.

Conserto

Não tente consertar esse aparelho abrindo ou removendo a tampa. Isto lhe deixará exposto a tensão perigosa e a outros riscos. Deixe qualquer reparo ao pessoal da assistência técnica autorizada.

ANTES DE LIGAR O APARELHO, REMOVA O FILME DE PROTEÇÃO DO PAINEL FRONTAL E (OU) TRASEIRO DA TV.

Nota Importante Logos e Marcas

Evite o uso prolongado do aparelho com volume superior a 85 decibéis pois isto poderá prejudicar a sua audição.

Para estabelecer um nível de áudio seguro, recomendamos ajustar o volume a um nível baixo e em seguida aumentar lentamente o som até poder ouví-lo confortavelmente e sem distorções.

Também recomendamos evitar a exposição prolongada a ruídos muito altos.

Para referência, listamos abaixo alguns exemplos, com as respectivas intensidades sonoras em decibéis.

Exemplos
Nível de Decibéis	30 Biblioteca silenciosa, sussurros leves.
	40 Sala de estar, refrigerador, quarto longe do trânsito.
	50	Trânsito leve, conversação normal, escritório silencioso.
	60	Ar condicionado a uma distância de 6 m, máquina de costura.
	70	Aspirador de pó, secador de cabelo, restaurante ruidoso.
	80	Tráfego médio de cidade, coletor de lixo, alarme de despertador a uma distância de 60 cm.
	OS RUÍDOS ABAIXO PODEM SER PERIGOSOS EM CASO DE EXPOSIÇÃO CONSTANTE
	90	Metrô, motocicleta, tráfego de caminhão, cortador de grama.
	100	Caminhão de lixo, serra elétrica, furadeira pneumática.
	120	Show de banda de rock em frente às caixas acústicas, trovão.
	140	Tiro de arma de fogo, avião a jato.
	180	Lançamento de foguete.

Informação cedida pela Deafness Research Foundation, por cortesia.

Anote o modelo e o número de série

O modelo e número de série estão na etiqueta traseira deste aparelho. Anote as informações aqui solicitadas e guarde esse guia e a nota fi scal como documentos permanentes da sua compra.

Data da compra:

Loja/Depart.:

End. Loja:

Modelo:

N° Série:

É a marca registrada dos Laboratórios SRS, Inc. e a Tecnologia XT TruSurround incorporada está sob a licença dos LaboraInc.

As TVs LG com este logotipo exibem imagens em alta definição. Elas recebem e processam sinais com resolução 1080p.

A TV LG com este logotipo reproduz músicas em formato MP3 de MP3 Players, iPO-Ds e exibe imagens JPEG a partir de distados à porta USB do aparelho.

Com SIMPLINK, controle facilmente dispositivos LG, tais como dvds e home theatras através da entrada HDMI, usando o consua TV.

Sua TV possui três portas HDMI. Conecte seus dispositivos de áudio e vídeo com um único cabo e usufrua da mais alta qualidade de imagem e som digital.

Fabricado sob a licença dos Laboratórios Dolby. Os símbolos “Dolby” e o D duplo stradas dos Laboratórios Dolby.

TV de Alta Defi nição. A transmissão da TV Digital de alta-resolução e o sistema de reprodução são compostos aproximada-

mente de um milhão de pixels ou mais, com formato de tela widescreen (16:9) e áudio digital (HE-AAC), que inclui transmissões no formato HDTV com resoluções de 1080i e 720p.

Gerador especial de imagens da LG, que consiste de um processador completo de imagem digital, com seis diferentes fato-e.

A TV LG com este logo tem um sensor capaz de ajustar a imagem de acordo com o ambiente em que ela se encontra.

Para TVs LCD

Se a TV estiver fria ao toque, poderá haver uma “luz” pequena quando ela estiver ligada. Isto é normal, não há nada errado com a TELEVISÃO.

• Alguns defeitos de pontos minúsculos poderão ser visíveis na tela, aparecendo como manchas vermelhas, verdes, ou azuis. Porém, elas não têm nenhum efeito adverso no desempenho do aparelho.
• Evite tocar ou colocar seus dedos contra a tela de LCD por longos períodos de tempo. Esta ação ocasiona distorções temporárias na tela.

Antes de "descartar" o aparelho

• A luz fl uorescente usada neste produto contém uma quantidade pequena de mercúrio.
• Não elimine este produto com o lixo geral da casa.
• A eliminação deste produto deve ser tratada de acordo com os regulamentos da autoridade local.

Instruções de Instalação

Antes da instalação

1. Não exponha o

produto sob luz solar direta, ou próximo a fontes de calor, como aquecedores, fornos e similares.

1. Não utilize o produto em lugares úmidos, como banheiros ou qualquer lugar sujeito à água.

2. O aparelho não deve fi car exposto à gotejamento ou esguicho, e nenhum objeto com líquidos deverá ser posto sobre ele.

3. Não use água para limpeza do produto. Isto pode causar danos ao produto ou causar choque elétrico.

4. Em caso de fuma- ça ou cheiro estran- ho vindo do aparelho, desligue-o e desconecte-o da tomada e contate o revendedor local ou posto de assistência autorizado.

5. Não tente consertar o produto por conta própria. Contate o revendedor local ou o posto de assistência autorizado.

6. Durante tempestades com raios, desconecte o aparelho da tomada e não toque no cabo da antena.

7. Dobre a ponta da antena entre os la-dos interno e ex-terno do prédio, para evitar o fl uxo da água da chuva.

8. Não coloque nenhum objeto nas fendas de ventilação do aparelho.

1. Não coloque objetos pesados sobre o produto.

2. O fi o terra deverá estar conectado.

- Se o fi o terra não estiver conecta- do, pode ocorrer perigo de

choque elétrico, causado pela fuga de energia.

- Se o método de aterramento não for possível, um circuito paralelo com disjuntor deverá ser empregado e instalado por pessoal qualifi cado.

- Não conecte o fi o terra aos cabos de telefone.

Notas

- Não toque no cabo de força com as mãos molhadas, há risco de choque elétrico.

- Desconecte as conexões principais (exemplo: antena, dvd ou outro aparelho) antes de mover o produto.

- Não coloque o produto em uma instalação embutida como uma estante de livros ou prateleira. Fique atento à distância mínima permitida para uma boa ventilação.

- Quando o produto for instalado em uma mesa, tenha cuidado para não colocá-lo nas extremidades da mesma. Isto pode ocasionar queda e causar acidentes.

- Não instale antena externa próxima a linhas de energia, luz elétrica ou circuitos de corrente. Isto pode causar choque elétrico.

- Evite puxar o cabo de força da tomada para desconectálo. Sempre desconecte o cabo pelo plugue.

- Assegure-se de que o cabo de força não esteja próximo de qualquer objeto quente como um aquecedor. Isto pode causar incêndio ou choque elétrico.

- Evite utilizar o aparelho quando o cabo, a tomada ou a conexão da saída de força estiver solta. Isto pode causar incêndio ou choque elétrico.

- Ao descartar as pilhas siga corretamente as instruções contidas no manual, evitando assim problemas com ingestão acidental ou explosões.

- Desconecte o produto da tomada antes de limpar. Não use limpadores líquidos ou à base de aerossol. Isto pode causar danos ao produto ou choque elétrico.

- Entre em contato com o Posto de Assistência Técnica Autorizada uma vez ao ano para limpar as partes internas do produto. O acúmulo de poeira pode causar falha mecânica.

- Em relação à saúde, o posicionamento dos espectadores muito perto da tela pode causar cansaço visual, irritação nos olhos, lacrimejamento e até dores de cabeça e no pescoço. Por este motivo, procure usar sempre o bom senso, evitando esses problemas ao manter uma distância apropriada da tela.

- Desconecte o produto da tomada quando o mesmo permanecer fora de uso por longos períodos.

- Só use as pilhas especifici cadas. O uso de materiais não especifici cados podem causar dano ao produto ou choque elétrico.

Notas sobre a TV Digital

• O aparelho exibe imagens em alta defi nição (Full HD - 1920 x 1080) e possui um conversor digital. Portanto, você precisará apenas de uma antena UHF para sintonizar o sinal digital.
• As emissoras estão transmitindo em duas resoluções, HD ou SD. Para HD as imagens possuem resolução de 1080 linhas (horizontais) e em SD somente 720 (qualidade de DVD).
• As transmissões ainda não são Full HD (1080p). No Brasil o sistema de transmissão é em 1080i. A diferença é que em resolução 'i' as li-

nhas são exibidas alternadamente (pares e ímpares), já na resolução 'p' elas são exibidas ao mesmo tempo, aumentando a defi nição da imagem.

- EPG (Guia de Programação Eletrônica). Sua TV lhe dá acesso a esta forma simples de interatividade, que já se vê, atualmente, nos sistemas de TV por assinatura. São dados sobre a programação dos vários canais. Além disso, agende seus programas favoritos para serem acessados automaticamente na tela de sua TV (depende das informações da emissora).

• Com seu aparelho será possível emitir e distribuir SOM DIGITAL MULTICANAL, usando as saídas DIGITAL AUDIO OUT (alguns modelos).
• O sistema adotado no Brasil para transmissão de TV Digital foi o IS-DB-TB (Sistema de TV Digital Terrestre Brasileiro). Foi desenvolvido no Japão e o Brasil adotou com algumas alterações.
• Os formatos de imagem disponíveis são 4:3 e 16:9. Esses números representam a proporção entre largura e altura da tela; Toda transmissão em HD será no formato 16:9.

Lista de Acessórios

Ao comprar seu aparelho certifi que-se de que os seguintes acessórios acompanham o produto. Caso haja ausência de qualquer item (acessório), por favor contate o seu revende- dor.

Manual de Instruções

Pilhas

Cabo de ForçaCont

• Use o pano fornecido quando houver sujeiras ou impressões digitais na parte externa do seu aparelho.
• Para limpar, você não precisa usar muita força. Seja cuidadoso, pois excessos durante a limpeza podem causar descoloração e riscos no aparelho.

Somente TVs de Plasma

Tampa de Proteção

(A figura deste acessório pode ser diferente dependendo do modelo)

(42PG30D, 42PG60D: 1x 50PG30D: 2x)

Presilha de Cabos

(Somente 42PG30D, 42PG60D)

Parafusos do Pedestal

(Somente 42/50PG30D)

(Somente 42PG60D)

(Somente 50PG60D, 50/60PG70FD)

Parafusos para Pedestal

(Exceto 47/52LG50** e 47/52LG70YD)

(A figura deste acessório pode ser diferente dependendo do modelo)

(Somente 32/42LG50D e 32/42LG80**)

Parafuso de Fixação

Somente 42/47LB7DF

As imagens variam conforme o aparelho.

1. Coloque o produto sobre uma superfície acolchoada para protegê-lo de possíveis danos.
2. Encaixe a base conforme figura.
3. Insira os 4 parafusos fornecidos.

TVs de LCD 32/37/42LG50D, 42LG70YD, 32/42LG80**

1. Coloque o produto sobre uma superfície acolchoada para protegê-lo de possíveis danos.
2. Encaixe o suporte pedestal à base conforme fi gura.
3. Encaixe a base conforme figura.
4. Insira os 4 parafusos fornecidos.

1. Instale e organize os cabos de acordo com a sua necessidade.
2. Instale o organizador de cabos.

1. Para remover segure o organizador de cabos com as duas mãos e puxe-o para cima.

1. Instale e organize os cabos de acordo com a sua necessidade.

1. Instale a presilha de cabos conforme imagem.
2. Coloque os cabos dentro da presilha e feche-a.

TVs de Plasma

42PG60D, 42/50PG30D

1. Instale e organize os cabos de acordo com a sua necessidade.

1. Instale o organizador e a presilha de cabos conforme imagem.
2. Para remover segure o organizador de cabos com as duas mãos e puxe-o para cima.
3. Para o modelo 42PG60D pressione primeiro o organizador e depois com as duas mãos puxe-o para cima.

50PG60D,50/60PG70FD

1. Instale e organize os cabos de acordo com a sua necessidade.

1. Instale o organizador e a presilha de cabos conforme imagem.
2. Para remover segure o organizador de cabos com as duas mãos e puxe-o para cima.

Tampa de Proteção (exceto 42/47LB7DF)

As imagens variam conforme o aparelho.

Quando remover o pedestal e instalar o aparelho na parede, melhore a visualização instalando a tampa protetora.

Remover a tampa de proteção

TVs de Plasma - posicione a tampa e pressione os botões da esquerda e da direita.

TVs de LCD - posicione a tampa com a marcação FRONT no aparelho, pressionando-a até ouvir um clique.

Fixando na parede (alguns modelos)

Após instalar o produto em uma mesa, fi xe-o à parede, evitando quedas, tombamentos, danos ou acidentes.

1. Use os parafusos (não fornecidos) para fi xar os suportes ao produto.

1. Prenda os suportes (não fornecidos) à parede com os parafusos (não fornecidos).
2. Para maior segurança, use uma corda resistente (não fornecida) para amarrar o produto. Amarre a corda de tal modo que ela fi que na horizontal.

- Desfaça as amarras antes de mover o aparelho para outro local.

Instalando em uma mesa/parede

O aparelho pode ser montado em uma mesa/parede conforme a imagem.

Nota:

Assegure uma ventilação adequada seguindo estas recomendações (ver imagem acima). Afaste o aparelho pelo menos 10 cm de cada lado da parede.

Pedestal Giratório (exceto 42/47LB7DF)

Após instalar seu aparelho, ajuste manualmente a posição esquerda e ou direita da tela usando o pedestal giratório.

Se você desejar instalar a TV em uma mesa, fi xe-a fi rme-mente usando o parafuso fornecido (ver imagem).

Modelos: 32/42LG50D - 32/42LG80**

Para prevenir possíveis quedas ou acidentes, siga corretamente as instruções de instalação.

Pedestal

Mesa

Painel Traseiro/Lateral

1. HDMI/DVI IN 1/2: Para conectar aparelhos via HDMI.
2. COMPONENT IN 1/2: Conecte aparelhos com saída vídeo componente (Y Pb Pr).
3. Entrada RGB/IN:

- RGB(PC): Use para conectar seu computador.

• AUDIO (RGB/DVI): Use para conectar o áudio do PC ou DTV.

1. Entrada RS-232C: porta de serviço.

2. Entrada para Antena:

• ANTENNA IN: Conecte sua antena externa a este terminal.
• CABLE IN: Conecte os sinais da TV a Cabo a este terminal.

1. DIGITAL AUDIO OUT: Conecte à equipamentos ÁUDIO DIGITAL IN (dvd, Home Theaters, etc).

Nota: Em modo Standby, essa conexão não funciona.

1. Saída AUDIO OUT: Distribua o áudio analógico para outros equipamentos.

2. Entrada AV IN 1: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).
   • S-VIDEO: Conecte aqui aparelhos com saída S-VIDEO.

3. Entrada para o Cabo de Força: Conecte aqui o cabo de força.
4. Entrada AV IN 2: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).
5. Entrada HDMI 3: (idem item 1).
6. Entrada USB

Painéis: Frontal, Lateral e Traseiro (Série LG50**, LG70YD e LG80**)

Painel Frontal/Lateral

Painel Traseiro/Lateral

1. HDMI/DVI IN 1/2: Para conectar aparelhos via HDMI.
2. COMPONENT IN 1/2: Conecte aparelhos com saída vídeo componente (Y Pb Pr).
3. Entrada RGB/IN:

- RGB(PC): Use para conectar seu computador.

• AUDIO (RGB/DVI): Use para conectar o áudio do PC ou DTV.

1. Entrada RS-232C: porta de serviço.

2. Entrada para Antena:

• ANTENNA IN: Conecte sua antena externa a este terminal.
• CABLE IN: Conecte os sinais da TV a Cabo a este terminal.

1. DIGITAL AUDIO OUT: Conecte à equipamentos ÁUDIO DIGITAL IN (dvd, Home Theaters, etc).

Nota: Em modo Standby, essas conexões não funcionam.

1. Saída AUDIO OUT: Distribua o áudio analógico para outros equipamentos.

2. Entrada AV IN 1: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).
   • S-VIDEO: Conecte aqui aparelhos com saída S-VIDEO.

3. Entrada para o Cabo de Força: Conecte aqui o cabo de força.
4. Entrada AV IN 2: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).
5. Entrada HDMI 3: (idem item 1).
6. Entrada USB

Painéis: Frontal, Lateral e Traseiro (somente 42/47LB7DF)

Painel Frontal/Lateral

Botões CH ▲/▼

(Seleção de canais)

Botões VOL ◀ / ▶

(Controle sonoro)

Botão ENTER

Botão MENU

Botão INPUT

Botão ON/OFF

(liga/desliga o aparelho)

Painel Traseiro/Lateral

1. HDMI/DVI IN 1/3: Para conectar aparelhos via HDMI.
2. COMPONENT IN 1/2: Conecte aparelhos com saída vídeo componente (Y Pb Pr).

3. Entrada RGB/IN:

4. RGB(PC): Use para conectar seu computador.
   • AUDIO (RGB/DVI): Use para conectar o áudio do PC ou DTV.

5. Entrada USB

6. Entrada RS-232C: porta de serviço.

7. Entrada para Antena:

• ANTENNA IN: Conecte sua antena externa a este terminal.
• CABLE IN: Conecte os sinais da TV a Cabo a este terminal.

1. DIGITAL AUDIO OUT: Conecte à equipamentos ÁUDIO DIGITAL IN (dvd, Home Theaters, etc).

Nota: Em modo Standby, essas conexões não funcionam.

1. Saída AUDIO OUT: Distribua o áudio analógico para outros equipamentos.

2. Entrada AV IN 1: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).
   • S-VIDEO: Conecte aqui aparelhos com saída S-VIDEO.

3. Entrada para o Cabo de Força: Conecte aqui o cabo de força.
4. Entrada AV IN 2: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).
   • S-VIDEO: Conecte aqui aparelhos com saída S-VIDEO.

Controle Remoto

1

• POWER: Liga/Desliga o apare-lho de TV.
  • TV: Para retornar ao modo TV.
• INPUT: Ao pressionar esta tecla será exibido um menu com as opções de entradas disponíveis. Com </> selecione a opção desejada (Antena, Cabo, AV1 ou 2, Componente 1 ou 2, RGB-PC, HDMI1\~3). Pressione ENTER para confirmar.
  • DVD: Para controlar seu DVD.
  • VCR: Para controlar seu VCR.
• Q. MENU: Acessa o menu rápido com as funções mais utilizadas em sua TV.
• MENU: Exibe na tela o menu de ajustes.
• INFO.: Exibe informações do canal selecionado bem como da programação, da entrada utilizada, sistema de áudio e etc.
• SETAS DIRECIONAIS: Permite a navegação pelos menus e submenus de tela ou navegação no modo fotos ou músicas.
• ENTER: Para memorizar o menu ajustado/Para retornar o modo atual do televisor (apenas controle remoto).

2

• RETURN: Permite ao usuário retornar uma etapa em uma operação interativa.
• SIMPLINK: Acessa o menu SIMPLINK e exibe a lista de aparelhos conectados ao seu televisor via HDMI.
• AV MODE: Permite acessar modos de imagem e som.
• VOLUME +/-: Aumenta ou dimi-nui o nível do volume.
• CH (CANAIS - PAGE): Seleccione o canal desejado/Selecciona página seguinte ou anterior.
• MARK: Para seleccionar itens no menu USB.
• FAV: Acesse o menu de canais favoritos.
• MUTE: Emudece o som quando pressionada. Para restaurar o som pressione-a novamente.

3

• Teclas Numéricas (0\~9): Use para seleccionar os canais desejados.
• (DASH): Entre com um número para canais de multi-programação, por exemplo, 2-1, 2-2, etc.
  • Q.VIEW: Retorna ao último canal selecionado.

- Ao pressionar esta tecla será exibido na tela um menu. Para selecionar o canal desejado use ∧/∨.

• Teclas de Controle VCR/DVD: Use-as para controlar alguns aparelhos VCR ou DVD (ver lista de códigos) ou com a função SIMPLINK.
• GUIDE: Exibe a agenda de programação (agenda exibida pelo canal sintonizado).

4

(Somente 42/50PG30)

• RATIO: Use para selecionar um formato de tela.
• SOUND: Use para selecionar um modo de som.
  • PICTURE: Use para selecionar um modo de imagem.

1. Retire a tampa do compartimento de pilhas na parte traseira e insira duas pilhas (tam. AAA) com os pólos positivos e negativos posicionados corretamente.
2. Feche a tampa.

Cuidado!

Não misture pilhas velhas e novas. Nunca misture pilhas diferentes (padrão, alcalina, etc.).

Área de Operação

Aponte o controle remoto para o sensor (painel frontal) e pressione as teclas.

• Distância: Em torno de 7m à frente do sensor remoto.
• Ângulo: Em torno de 30 (graus) em cada direção da frente do sensor remoto.

Conectando

Conectar antenna externa

Para uma melhor recepção, é recomendável que seja usada uma conexão de antena externa.

Antenas e cabos muito desgastados pelas condições climáticas podem reduzir a qualidade do sinal. Inspezione a antena e os cabos antes de conectá-los.

Seu aparelho possui dois sintonizadores: para conexão de sinal digital e/ou analógico (aberto) use a conexão ANTEN-NA IN e para TV a Cabo use CABLE IN.

Notas:

• Para melhorar a qualidade de sinal em uma área com problemas de recepção, adquira um amplifi cador de sinal e instale-o corretamente.
• Se necessitar dividir sua conexão para duas TVs, instale um divisor de sinal.
• Se a antena não for instalada corretamente, contate seu revendedor para assistência.
• O sinal analógico, digital ou a cabo, será identifi cado quando o aparelho terminar a busca de canais.

Conectar através de um Gravador

Antes de conectar:

• Esta opção é válida somente para sinal analógico. Não é possível gravar sinais da TV Digital.
• Para evitar ruídos na tela (interferência), deixe o gravador a uma distância adequada da TV.
• Não deixe imagens estáticas por muito tempo, pois isto pode deixar marcas permanentes na tela.
• Ajuste o interruptor de saída do gravador no canal 3 ou 4. Para reproduzir, não esqueça de selecioná-lo.

• Estes ajustes são válidos para os gravadores encontrados no mercado. Para maiores informações consulte o manual de instrução destes aparelhos.

• Conecte o cabo da antena na entrada ANT. IN (gravador).

1. Feito isto, conecte o cabo RF na conexão ANT. OUT (gravador) e na ANTENNA IN (TV).

Conectar equipamentos externos

Conexões HDMI/DVI

A conexão HDMI (Interface Multimídia de Alta Defi nição) inclui vídeo e áudio em uma única conexão digital.

1. Conecte o cabo HDMI em uma das entradas HDMI/DVI IN de sua TV à saída HDMI de seu aparelho de DVD ou DTV.
2. Ligue a TV. Pressione INPUT, no menu use </> para selecionar a entrada HDMI desejada. Pressione ENTER e confi r-me sua seleção.
3. Ligue o equipamento externo e inicie a reprodução.

Notas:

• Através do cabo HDMI, sua TV pode receber sinal de vídeo e áudio simultaneamente.
• Se o DVD ou Set-top-box não suportar o modo automático, você deverá ajustar a resolução de saída.

Entradas ÁUDIO/VÍDEO (AV IN1 e 2)

1. Conecte o cabo de áudio/vídeo do equipamento externo ao terminal AV IN 1/2 de sua TV.
2. Seleção a entrada pressionando INPUT. No menu use </> para selecionar a entrada AV desejada. Pressione ENTER e confi rme sua seleção.
3. Inicie a reprodução do equipamento externo.

Usando a Conexão S-VIDEO

1. Conecte o cabo S-VIDEO do equipamento externo ao terminal S-VIDEO da TV.
2. Conecte o cabo de AUDIO L/R do equipamento externo ao terminal AUDIO L/R - IN 1 da TV.
3. Use INPUT para seleccionar AV 1 ou 2 (alguns modelos).
4. Inicie a reprodução do equipamento externo.

Nota:

- No caso de equipamento MONO, conecte o cabo

de saída de áudio ao terminal ÁUDIO L/MONO IN da TV para que o som possa ser reproduzido nos dois alto-falantes.

Use as conexões COMPONENT IN 1 e 2 para obter uma melhor resolução de vídeo, quando estiver usando um aparelho de DVD ou DTV conectado a ela.

1. Conecte o cabo Y Pb Pr (não fornecido) e AUDIO L/R à sua TV e ao seu aparelho de DVD ou DTV seguindo corretamente a ordem das cores.
2. Ligue a TV e pressione INPUT para selecionar COMPONENTE 1 ou 2.
3. Ligue o DVD player, insira um DVD e ini- cie a reprodução.

Conectando a um PC

Transforme seu aparelho em um monitor usando a conexão RGB.

1. Conecte o cabo RGB (não fornecido) à entrada RGB (PC) da TV e à saída RGB do seu computador.
2. Conecte as saídas de áudio do PC à entrada AUDIO RGB/DVI da TV.
3. Ligue a TV e pressione INPUT para selecionar a entrada RGB-PC.

Conectar DVI via HDMI

1. Conecte o cabo DVI à entrada HDMI IN 1 da TV e à saída DVI do seu aparelho.

1. Conecte as saídas de áudio do aparelho à entrada AU-DIO RGB/DVI da TV.
2. Ligue o equipamento DVI e sua TV. Pressione INPUT para selecionar HDMI1.

Notas:

• Se o PC não suportar a configuração automática DVI, você deverá ajustar a definição da saída.
• Para conexão HDMI via DVI será necessário conectar os cabos de áudio separadamente.

Enviar áudio para uma fonte externa

Envia o áudio da TV ao equipamento de áudio externo através da porta analógica ou digital COAXIAL/OPTICAL.

Conexão Analógica

1. Conecte o cabo de áudio na conexão AUDIO OUT da TV e ao equipamento externo.
2. No menu ÁUDIO desligue os Alto-Falantes da TV, para usar a conexão AUDIO OUT.

Digital

1. Conecte o cabo OPTICAL ou COAXIAL (não fornecido) na conexão DIGITAL AUDIO OUT da TV e ao equipamento externo.
2. Repita o passo 2 do item anterior.

Notas:

- Para mais informações consulte o manual de instruções do equipamento de áudio externo.

• Ao conectar com os equipamentos de áudio externos, tais como amplifi cadores ou alto-falantes, desligue os alto-falantes da TV.
• As conexões DIGITAL AUDIO OUT variam conforme o modelo do seu aparelho, alguns possuem somente a conexão OPTICAL ou COAXIAL.

Cuidado!

- Não olhe para a porta de saída ótica. Olhar o feixe de laser pode prejudicar sua visão.

Notas Gerais sobre as Conexões

• Para maiores informações sobre as conexões, consulte sempre o manual do equipamento externo.
• Quando estiver usando uma conexão HDMI/HDMI não será necessário conectar áudio auxiliar, pois ela suporta os formatos de áudio e vídeo na mesma conexão.

- Nas conexões Component 1 e 2 não esqueça de combinar corretamente as cores com os conectores: Y = Verde, Pb = Azul e Pr = Vermelho.

- Quando estiver usando uma conexão S-VIDEO você não necessita usar a conexão VIDEO IN 1 ou 2.

- Dependendo da placa de vídeo utilizada, a conexão HDMI via DVI pode não funcionar no modo DOS.

- Se o dispositivo HDMI não estiver conectado ao cabo ou se houver uma conexão com interferências, “Sem sinal” será exibida na tela, indicando que a conexão não está confi gurada. Ajuste a conexão ou selecione outra resolução no dispositivo HDMI externo.

- Não é aconselhável deixar imagens estáticas por muito tempo; isto pode deixar marcas permanentes na tela.

- A sincronização das frequências verticais e horizontais são feitas separadamente.

- Quando estiver usando a conexão RGB/PC não use cabos maiores que 5 metros; isto evita ruídos e má qualidade de imagens.

- Verifi que a imagem da sua TELEVISÃO. Pode haver Interferência associada com a resolução, padrão vertical, contraste ou brilho no modo PC. Se a interferência estiver presente, mude a saída do PC para outra resolução, mude a taxa de restauração para outra taxa ou ajuste o brilho e contraste no menu IMAGEM até que a imagem fi que clara. Se a taxa de restauração da placa gráfico da PC não puder ser modifi cada, mude a placa gráfico da PC ou consulte o fabricante da mesma.

DESCRIÇÃO DAS ENTRADAS COMPONENTE

Conexão Componente TV	Y	PB	PR
Conexão Componente DVD	Y	PB	PR
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

RESOLUÇÕES SUPORTADAS PELAS CONEXÕES

Sinal Component 1/2 HDMI 1,2 e 3
480i	Sim	Não
480p	Sim	Sim

Dependendo da placa de vídeo e do sinal, pode haver interferências durante a busca da melhor qualidade da imagem.

Conhecendo os Menus de Tela

Nota: Neste manual, os OSDs (menus de tela) podem ser diferentes do seu televisor. Não considere isto um erro, eles são apenas uma representação para lhe auxiliar na operação do seu equipamento.

Acessando...

1. Pressione MENU para visualizar ou sair dos menus de tela.
2. Use ∧/∨/<> (controle remoto), para selecionar as opções dos menus de tela.
3. Pressione > para acessar o menu e ENTER para confirmar o ajuste desejado.

CANAL

Use este menu para defi nir as funções relacionadas a sintonia e memorização de canais.

Sintoniza automaticamente todos os canais disponíveis nas conexões ANTENA ou CABO, e os armazena na memória.

Notas:

• A sintonização deverá ser executada novamente se houver alteração nas conexões Antena/Cabo.

• Se a função Bloquear Sistema estiver ativada, será necessário entrar com a senha para acessar este item.

• Seleção Programação Automática e pressione ENTER. No menu, seleção SIM e pressione ENTER para iniciar a programação automática.

- O Aparelho sintoniza primeiro os canais digitais, em seguida TV (analógica) e fi nalmente CATV (cabo). A qualquer momento interrompa e selecione outra conexão, pressionando ENTER na opção Próximo.

Após programar automaticamente, crie uma lista personalizada, adicionando ou excluindo canais.

1. Selezione Programação Manual e pressione > para acessar as opções da função.
2. Use </> para seleccionar de qual sistema é o canal: DTV, TV ou CATV.
3. Pressione √ e com </> selecione o canal desejado.
4. Se o canal tiver sido sintonizado, será exibido EXCLUIR, senão, ADICIONAR.

Para executar a função selecione uma das opções e pressione ENTER. Para sair pressione MENU.

Notas:

• Ao selecionar DTV, o aparelho informa a qualidade do sinal que está sendo recebido.
• O uso desta função ativa ou não o canal na lista de canais. Quando estiver usando CH, canais excluídos não serão acessados.

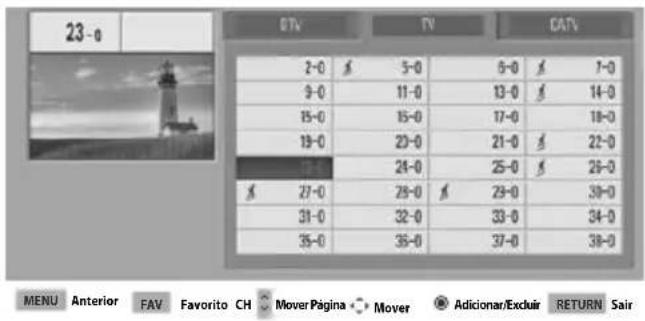

Editar Canal (Edição de Canais)

Após sintonizar os canais, crie duas listas distintas na memória: "Lista de Sintonizados" e "Lista de Favoritos".

• Crie uma “Lista de Sintonizados”, pressionando ENTER para ADICIONAR (preto) ou EXCLUIR (cinza) o canal.

• Crie também sua "Lista de Favoritos", pressionando FAV no canal desejado. Para excluí-lo da lista, pressione-a novamente.

• Seleção Edição de Canais e pressione>.

1. Será exibido um menu com a lista de canais.
2. Pressione ∧ para selecionar a banda de sintonia (DTV, TV e CATV) e o canal desejado.
3. Para sair pressione RETURN.

Procurar Opção

Use esta opção para canais com multi-programação.

1. Seleção Procurar Opção e pressione>.

2. Use ∧/∨ e selecione uma das opções:

3. Canal Principal: navega nos canais principais.

4. Todos os Canais: navega em todos os canais.

5. Pressione ENTER e confi rme sua seleção.

Nota:

Selecione 'Todos os Canais' quando desejar sintonizar os canais de multi-programação. Não esqueça que este serviço é disponibilizado pela emissora do canal.

Sistema de Cor

1. Selezione Sistema de Cor e pressione >
2. Use ∧/∨ para selecionar um dos sistemas disponíveis: Multi (Automático) →PAL-M PAL-N NTSC.

• Multi: Ajusta de acordo com o sinal emitido.

1. Pressione ENTER para confirmar e MENU para sair.

IMAGEM

Use este menu para defi nir as funções relacionadas a exibição das imagens.

Formato da Tela

Usando esta função selecione a melhor exibição para transmissões analógicas em 4:3.

Para ajustar use Q.MENU ou acione o recurso por meio do menu de ajustes.

1. Pressione Q.MENU. Em seguida use ∧/∨ e selecione a opção Formato da Tela.
2. Pressione < para seleccionar o formato desejado.
3. Pelo Programa: Seleciona a proporção da imagem para preencher a tela de acordo com o sinal emitido.

4:3→4:3 16:9 16:9 →

→

- 4:3: Ajusta a imagem da tela para o formato 4:3, permitindo assistir as imagens de sinal analógico (Padrão das emissoras de TV aberta) sem distorção.

- 16:9: Ajusta o quadro horizontalmente, em uma proporção linear, de acordo com o sinal transmitido.

- Zoom1 e 2 - Zoom 1: Amplia a imagem sem qualquer alteração, cortando as partes acima e abaixo. Zoom 2: Amplia a imagem distorcendo-a para encaixar na tela.

- Zoom 3: Quando uma imagem SD é transmitida em HD são exibidas barras laterais, use Zoom 3 para exibir a imagem em tela cheia. Esta função funciona somente em canais digitais com altura maior que 480.

• Just Scan: Proporciona uma melhor visualização da imagem sem perda da resolução da imagem original.
• Se houver falha (interferência) na imagem original, estas serão visualizadas nas extremidades.

• Em RGB-PC selecione entre 4:3 ou 16:9.
• Se uma imagem fi car por muito tempo na tela, poderá ocorrer manchas. Este fenômeno é comum em todos os fabricantes e não está coberto no termo de garantia. Para minimizar este fenômeno use a função Método de ISM no menu OPÇÃO (somente TVs de Plasma).

Modo Imagem

Ajusta as cores da TV para uma melhor visualização de acordo com o programa exibido.

1. Selezione Modo Imagem e pressione

   .

2. Use ∧/∨ para selecionar a opção desejada: Sensor Inteligente (somente série LG50 e LG70) → Vivo →Padrão →

Sensor Inteligente

Vivo

Padrão

Cinema

Esportes

Jogos

Expert1

Expert2

Cinema ou THX Cinema (somente 50/60PG70FD) → Esportes → Jogos Expert 1 Expert 2.

* Sensor Inteligente: esta função ajusta automaticamente as cores da imagem de acordo com o ambiente em que a TV se encontra. Neste modo, alguns ajustes de imagem estarão indisponíveis.

1. Pressione ENTER para confirmar e MENU para sair.

Controle Expert

Os modos Expert 1 e 2 oferecem mais opções de ajustes, otimizando ainda mais a qualidade imagem.

1. Selezione Modo Imagem e pressione >. Selezione Expert 1 ou 2 e pressione ENTER.

2. Em seguida use ∧/∨ para selecionar Controle Expert. Pressione ENTER e selecione uma das opções usando ∧/∨. Em seguida use <para fazer os ajustes de-sejados.

3. Pressione ENTER para confirmar e MENU para sair.

Modo de Imagem (Modo Personalizado)

Ajusta a visualização da imagem de acordo com a sua preferência.

1. Selezione Luz Traseira e pressione>.
2. Use ∧/∨ para selecionar a opção desejada.
3. Luz Traseira: Controla o brilho da tela de LCD.

4. Contraste: Ajusta a diferença entre a luz e os níveis de preto na imagem.

5. Brilho: Aumenta ou diminui a quantidade de branco.

6. Nitidez: Ajusta o nível de tons escuros nas extremidades balanceando áreas claras e escuras da imagem.
7. Cor: Ajusta a intensidade de todas as cores da imagem exibida.

8. Matiz: Equilibra os níveis do vermelho e verde.

9. Use <//> para selecionar o ajuste para cada função.

10. Pressione ENTER para confirmar e MENU para sair.

Nota:

Para o modo THX Cinema estas funções não atuarão.

Controle Avançado

São ajustes adicionais que aumentam ainda mais a qualidade da imagem. Para acessar esta função selecione primeiro um dos modos de imagem, exceto Expert 1 ou 2

1. Selezione Controle Avançado e pressione >.

2. Use ∧/∨ para selecionar a opção desejada. Com </> selecione o ajuste desejado para cada função.

3. Pressione ENTER para confi rmar e MENU para sair.

Temperatura de Cor

Ajuste QUENTE para visualizar cores como vermelho, ou FRIO para cores como o azul.

Contraste Fresh

Otimiza o contraste automaticamente de acordo com o brilho da imagem.

Cor Fresh

Ajusta automaticamente a cor da refl exão para reproduzir fi elmente uma cor natural.

Redução de Ruído

Remove a interferência até o ponto onde não danifica a imagem original.

Gama

Gama alto avalia a exibição de imagens brancas e baixo gama avalia a exibição de imagens de contraste altas.

Nível de Preto

Ajusta o contraste e o brilho da tela.

• Baixo: A imagem na tela escurece.
• Alto: A imagem na tela adquire mais luminosidade.

Nota:

Função indisponível nos modos DTV ou RGB-PC.

Eye Care (Somente TVs de LCD)

Esta função limita o brilho da tela, reduz a intensidade e baixa a tensão da luz traseira para diminuir o brilho se o nível médio da imagem estiver muito alto.

Nota:

Função disponível nos modos Padrão, Esportes e Jogos.

Cinema Real/Modo de Filme

Ajusta o seu televisor para uma melhor qualidade de imagem durante a exibição de um fi Ime.

Nota:

• Para HDMI/Component, esta função está disponível somente nos modos 480i/1080i. No modo RGB-PC ela não atuará.
• Em TVs de Plasma use a função 'Modo de Filme'.

TruM (somente Série LG70YD)

Esta função melhora a qualidade de imagem (cenas em movimento), reduzindo os ruídos e aumentando a nitidez da imagem. Seleccione um dos níveis disponíveis:

• Alto: melhora a qualidade de imagens em movimento.
• Baixo: mantém a qualidade padrão.

Notas:

• Função indisponível nos modos RGB-PC e HDMI-PC.
• Use o padrão "Alto" ou "Baixo" de acordo com o nível de ruído no programa exibido.
• Seleccione Desligar para a função, caso ruídos ocorram na imagem exibida.

Nota Geral - Controle Avançado e Expert:

Estas funções não atuarão no modo THX Cinema.

TruMotion - Demo (somente Série LG70YD)

Use esta função para comparar as imagens com e sem modo TruMotion.

1. Na tela visualize a comparação entre os modos. Para sair pressione MENU.

Reiniciar Imagem

Use este recurso quando desejar voltar as confi gurações do seu aparelho para o modo padrão de fábrica. Em modo THX Cinema, esta função estará indisponível.

1. Seleção Reiniciar e pressione ENTER. O aparelho retorna às confi gurações de fábrica para as funções do menu IMAGEM.

ÁUDIO

Use este menu para defi nir as funções relacionadas a qualidade de som do seu aparelho.

Volume Automático

Com este recurso o volume do aparelho será nivelado automaticamente para todos os canais.

1. Selezione Volume Automático e pressione >.
2. Pressione ∧/∨ e selecione Ligar para ativar a função. Pressione ENTER para confirmar e MENU para sair.

Voz Nítida

Destaca a voz das pessoas durante uma programação.

1. Seleção Voz Nítida e pressione >Pressione A/V seleção Ligar para ativar a função.

Nota:

- Se esta função estiver na posição Ligar, 'SRS TruSurround XT' será desativado automaticamente.

Balanco

Use o recurso balanço quando desejar testar os alto falantes (esquerdo e direito) ou anular um deles de sua TV.

1. Seleção BALANÇO e pressione >. Use <para deslizar o controle total para direita (alto falante direito), ou para a esquerda (alto falante esquerdo).

Nota:

Este recurso serve somente para testar os alto falantes, o uso excessivo desta função pode gerar sobrecargas ou até queimá-los.

Modo de Áudio

Este recurso ajusta de forma automática a qualidade do som de acordo com o programa exibido, sem a necessidade de ajustes especiais.

1. Seleccione Modo de Áudio e pressione >.
2. Pressione ∧/∨ e selecione um dos modos disponíveis: Padrão →Música Cinema Esportes Jogos.
3. Pressione ENTER para confirmar e MENU para sair.

Ajuste o som de acordo com a sua necessidade.

1. Seleção SRS Trusurround XT, Agudos ou Graves e em seguida use </> para ajustar o item selecionado.

1. Pressione ENTER para confirmar e MENU para sair.

Notas:

• SRS TruSurround XT: Melhora o áudio de qualquer formato de multi-canal e enriquece os tons baixos. Em sons estéreo produz uma experiência avançada se comparada ao modo estéreo padrão.
• Para usar 'SRS TruSurroundXT' é necessário desativar a função 'Voz Nítida' no menu ÁUDIO.

Reiniciar

Retorna os ajustes deste menu para padrão de fábrica.

1. Seleção Reiniciar e pressione ENTER. O aparelho retorna às confi gurações de fábrica.

2. Para sair pressione MENU.

Alto Falantes da TV

Use este recurso quando desejar anular a emissão de sons nos alto falantes de sua TV.

1. Seleção Auto-Falantes da TV e pressione >. Em seguida use ∧ e seleção a opção Desligar para emudecer os alto falantes.

Nota:

Ao selecionar Desligar para função Auto Falantes não será emitido nenhum som através dos alto falantes. Para voltar ao modo normal selecione Ligar.

HORA

Use este menu para defi nir as funções relacionadas aos ajustes de tempo de sua TV.

Relógio

Modo Automático

O ajuste de tempo é determinado pelo sinal emitido a partir de um canal digital. Este sinal inclui informação de tempo atualizado. Ajuste o relógio neste modo, selecionando uma das regiões disponíveis no item Fuso horário:

Região Localidades
F. Noronha	Trindade, Martin Vaz, Atol das Rocas, Penedos de São Pedro e São Paulo, Fernando de Noronha.
Nordeste	Amapá-AP, Tocantins-TO, Alagoas-AL, Bahia-BA, Ceará-CE, Maranhão-MA, Paraíba-PB, Piauí-PI, Rio Grande do Norte-RN, Sergipe-SE, Pará-PA (cidades: Belém, Marabá, Serra Norte, São Félix do Xingú), Pernambuco-PE(cidades: Recife, Vitória de Santo Antão, Caruaru, Arcoverde, Caranhuns).
Norte	Amazonas-AM(cidades: Boca de Acre, Jutaí, Manaus, Floriano Peixoto), Pará-PA (cidades: Altamira, Obidos, Prainha, Oriximiná, Santarém), Rondônia-RO, Roraima-RR.
AM (oeste)	Amazonas-AM (cidades: Atalaia do Norte, Boca do Maoco, Benjamin Constant, Eirunepé, Envira, Ipixuna).
Acre Acre-AC
M. Grosso Mato Grosso - MT, Mato Grosso do Sul - MS
Brasília	Rio Grande do Sul-RS, Santa Catarina-SC, Paraná-PR, São Paulo-SP, Rio de Janeiro-RJ, Minas Gerais-MG, Espírito Santo-ES, Goiás-GO e Brasília-DF (Capital).

Se desejar, ajuste também o Horário de Verão. Os modos disponíveis são: Auto (automático), Ligar e Desligar.

Confi guração manual

Ajusta o relógio manualmente.

1. Seleção RELÓGIO e pressione >. No menu selecione a opção MANUAL usando </>.

1. Ajuste as opções usando . Fento isto, sele- cione FECHAR e pressione ENTER para confirmar.

2. Para sair pressione MENU.

Nota:

Neste modo as informações de 'Fuso horário' e 'Horário de Verão estarão indisponíveis.

Hora de Desligar

Use este recurso para desligar sua TV na hora marcada.

1. Selezione Hora de Desligar e pressione>.

2. Para detalhes sobre as opções desta função leia 'Hora de Ligar'.

Nota:

- O ajuste fi ca memorizado e dentro do intervalo de repetição o aparelho irá desligar automaticamente, desde que o relógio esteja corretamente ajustado.

- Para usar corretamente esta função ajuste o relógio no modo MANUAL.

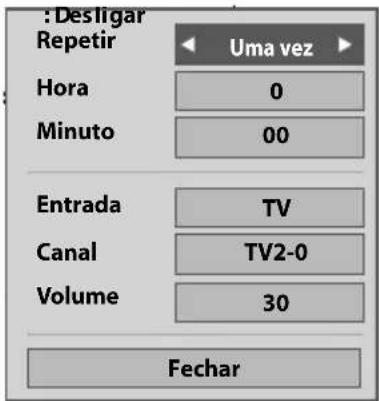

Hora de Ligar

Use este recurso para ligar sua TV na hora marcada.

1. Selezione Hora de Ligar e pressione>.

2. Com ∧/∨ sele- cione as opções. Use </> para ajustar o item de- sejado.

3. Repetir: Seleciona o intervalo de repetição da função (Uma vez, todos os dias, etc).
   • Hora: Ajusta a hora desejada.

4. Minuto: Ajusta o minuto desejado.
5. Entrada: Selecciona a entrada desejada.

6. Canal: Selecciona o canal desejado (DTV, TV, CATV)
   • Volume: Selecciona o nível sonoro.

7. Pressione ENTER para confirmar e MENU para sair.

Nota:

• O ajuste fi ca memorizado e dentro do intervalo de repetição o aparelho irá ligar automaticamente, desde que esteja no modo STANDBY.
• Para usar corretamente esta função ajuste o relógio no modo MANUAL.

Função Soneca

Use-a desligar o aparelho em um tempo determinado.

1. Seleção Função Soneca e pressione >

2. Usando <//> selezione o tempo desejado para o desligamento, Desligar → 10 min -20 min 30 min 60 min → 90 min -120 min 180 min 240 min → Desligar...

3. Pressione MENU para sair.

Nota:

Ajuste também esta função usando Q.MENU.

Auto Desligar (Desligar automaticamente)

Quando Auto Desligar estiver na posição Ligar o aparelho desligará automaticamente, caso o canal selecionado fi que sem sinal por mais de 10 minutos.

OPÇÃO

Acesse este menu para confi gurar as opções avançadas do aparelho.

Idioma

Seleciona um idioma para os menus de tela do aparelho e áudio emitido pelo canal.

1. Com Aselezione a opção desejada. Em seguida selecione o idioma e o canal de áudio (disponível somente para DTV) usando </>.

2. Para sair pressione MENU.

3. Com ⚠selezione a opção desejada. Em seguida selecione o idioma e o canal de áudio (disponível somente para DTV) usando </>.

4. Para sair pressione MENU.

Nomear Entrada

Selecione um nome para sua conexão de acordo com o aparelho conectado.

Os nomes disponíveis são: VCR → DVD Set Top Box → Satélite → CATV Box Jogos PC HD-DVD Blu-ray.

Há duas maneiras de nomear suas conexões:

Usando a tecla INPUT

1. Pressione INPUT. Use <para selecionar a conexão desejada e pressione Q.MENU. Usando </> selecione um dos nomes disponíveis para sua conexão.

1. Para sair pressione RETURN.

Usando o menu OPÇÃO:

1. Selezione Nomear Entrada e pressione >
2. Seleccione a conexão a ser nomeada, usando selecione um dos nomes disponíveis.
3. Pressione ENTER para confirmar e MENU para sair.

Notas:

• Ao conectar um novo equipamento, um menu será exibido. Selecione Sim e pressione ENTER. Automaticamente será exibida uma lista com conexões disponíveis. Selecione o dispositivo desejado e pressione ENTER.
• Se a função SIMPLINK estiver ativa no modo HDMI, este menu não será exibido.

Agenda de Programação

Visualize aqui sua agenda de programação selecionada a partir do menu EPG.

Use esta função para travar as teclas do painel de sua TV.

1. Selezione Bloqueio das Teclas e pressione >.
2. Seleccione Ligar para ativar o bloqueio das teclas.
3. Para sair pressione MENU.

Nota:

Se esta função estiver no modo 'Ligar', só será possível ligar a TV. O uso das teclas CH, VOL, ENTER e MENU do painel, estarão indisponíveis.

Closed Caption

Closed caption é o processo que exibe o áudio de um programa que está sendo transmitido em palavras (legendas) que aparecem na tela da TV, se disponível pelo programa que estiver sendo exibido.

1. Selezione Closed Caption e pressione >.
2. Na opção MODO selecione Ligar.

1. Use para selecionar os modos Analógico ou Digital. Ajuste o item usando </>.

2. Modo 1 e 2: Modo 1 – áudio principal (legendas do áudio original). Modo 2 – áudio secundário (legendas do áudio secundário em inglês, se disponível).

3. Texto 1 e 2: Texto 1 – exibe informações especiais como previsão do tempo, bolsa de valores, notícias, se disponibilizadas pelo canal.

4. Pressione ENTER para confirmar e MENU para sair.

Notas:

• Para selecionar o modo Closed Caption rapidamente pressione Q.MENU e acesse a função.
• O modo Closed Caption só funciona se o canal seleccionado disponibilizar este recurso.

Método ISM - Minimização de Imagens Fantasmas

O que são as imagens fantasmas?

Fenômeno que ocorre quando a tela fi ca submetida a uma imagem estática durante algum tempo e quando a imagem muda, as cores ativas da imagem anterior fi cam memorizadas na tela. Marcas na tela podem fi car visíveis com o televisor desligado.

Esse é o mesmo fenômeno que ocorre nos televisores com CRT, a diferença é que no Televisor Plasma existe o Recursos (ISM) para prevenir, minimizar ou remover esse efeito. Quando o display fi car submetido a imagem estática durante longo período de tempo é impossível remover esse efeito completamente.

A LG oferece um pacote de recursos de manipulação dos efeitos resultante de imagens estáticas, para eliminar, minimizar e remover o efeito desse fenômeno.

Siga as orientações para aplicação dos modos, a seguir:

• Normal: Seleccione normal se as imagens fi xas ou fantasmas não causam problemas.
• Órbital: A cada 2 minutos a imagem é levemente deslocada. Use esse recurso para prevenir que pixels da mesma cor fi quem constantemente ativos.
• Inversão: As cores da imagem na tela serão invertidas, alternando entre imagem normal e invertida a cada 30 minutos.

• Lavagem Branca: A imagem do televisor é substituída por uma tela totalmente branca (Recomenda-se usar esta função no período de 10 minutos). Para voltar à visualizar a imagem normal, pressione qualquer tecla. Use esse modo para remover ou minimizar as imagens que já foram memorizadas na tela.

• Selezione Método de ISM e pressione >.

• Com ∧/∨ seleccione o modo desejado.

1. Para sair pressione MENU.

Economia de Energia (TVs de Plasma)

Ajuste o brilho da tela para reduzir o consumo de energia.

1. Selezione Economia de Energia e pressione >.
2. Use ∧/∨ para selecionar um dos níveis de ajuste disponíveis que variam de 0 \~ 4.

1. Para sair pressione MENU.

Nota:

Esta função pode ser acessada através do botão Q.MENU.

Ajuste ID da TV

Use esta função para especificar car uma identificação para seu aparelho. Ela serve quando houver necessidade de programar vários monitores dentro de um sistema.

1. Seleccione Ajuste ID da TV e pressione >. Com </> selecione um número para o aparelho (1 \~ 99).

1. Pressione ENTER para confirmar e MENU para sair.

Nota:

Para maiores informações consulte neste manual, o item "Mapeamento de dados reais".

Ajuste a exibição do LED no painel frontal.

1. Selezione Power Indicator e pressione >.
2. Use ∧/∨ para selecionar as opções e para ajustá-las use </> na posição Ligar/Desligar.

• Standby Light: Seleccione Ligar para o LED ficar vermelho no painel frontal no modo STANDBY.
• Power Light: Seleccione Ligar para o LED ficar azul no painel frontal ao ligar a TV. Neste modo ao ligar a TV a luz vermelha pisca repetidamente até fi car azul.

TRAVAR

A Função Bloqueio é usada para bloquear a visualização de programas baseados na censura enviada pela emissora. O ajuste padrão é para permitir que todos os programas sejam visualizados.

A visualização pode ser bloqueada através da classifi cação do programa, sendo possível o bloqueio de todos os canais que estiverem sendo transmitidos com classifi cação correspondente a selecionada pelo usuário. Para usar esta função, faça o seguinte:

1. Determine uma senha.
2. Habilite os recursos do menu TRAVAR.
3. Defi na a censura e categorias a serem bloqueadas.

Confi gurar Senha

Crie uma nova senha ou modifi que a atual.

1. Ao selecionar o menu TRAVAR entre com sua senha e pressione ENTER.
2. Selezione Configurar Senha e pressione ENTER.

1. Para modifi car a senha, digite a nova senha no campo "Novo" e repita a operação no campo "Confi rmar".
2. Em 'Fechar' pressione ENTER e confi rme a alteração.
3. Para sair pressione MENU.

Notas:

• Esta senha será solicitada para usar as funções no menu e durante a programação normal, portanto não a perca.
• A senha inicial do aparelho é 0 - 0 - 0 - 0.
• Caso perca sua senha, entre em contato com o SAC.

Bloquear Sistema

Use esta opção para ativar os recursos do menu TRAVAR.

1. Ao selecionar o menu TRAVAR entre com sua senha e pressione ENTER.
2. Selezione Bloquear Sistema e pressione ENTER.

1. Ao selecionar o menu TRAVAR entre com sua senha e pressione ENTER.

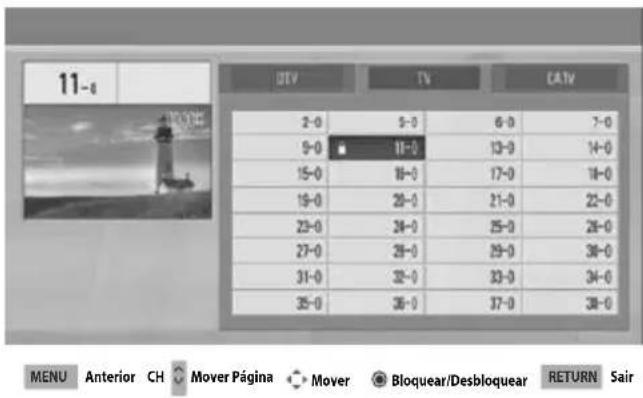

1. Selezione o item Bloquear Canais e pressione ENTER. Selezione o canal a ser bloqueado e pressione ENTER para bloqueá-lo.
2. Para sair pressione RETURN.

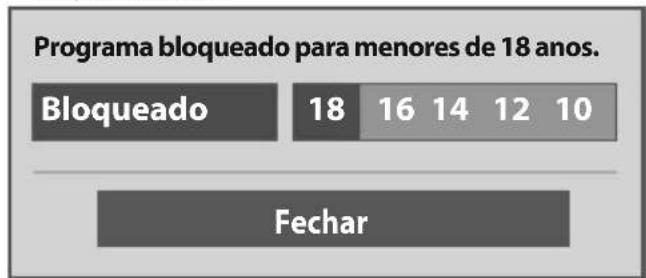

Classifi cação

Defi na níveis de censura de acordo com a idade desejada.

1. Ao selecionar o menu TRAVAR entre com sua senha e pressione ENTER.
2. Seleção Classificação e pressione ENTER.
3. Seleccione o nível de censura pressionando <Os níveis disponíveis são: 18→16→14→12→10 anos respectivamente.

1. Ao selecionar o menu TRAVAR entre com sua senha e pressione ENTER.
2. Seleccione Bloquear Entradas e pressione ENTER.

1. Use para selecionar a entrada desejada, e com </> selecione Ligar ou Desligar.
2. Para sair pressione MENU.

ENTRADA

Através deste menu acesse rapidamente todos os equipamentos conectados ao seu aparelho de TV.

1. Selezione ENTRADA no menu.
2. Use ∧/∨ para navegar entre as opções disponíveis.

1. Pressione ENTER na opção desejada e MENU para sair.

Nota:

Você pode usar também o controle remoto para selecionar a entrada desejada, pressione INPUT, use <para seleccionar a entrada desejada. Feito isto, pressione ENTER para selecioná-la.

USB

Usando este menu acesse sua lista de fotos ou músicas de um dispositivo USB.

Esta função está detalhada no item "Funções Especiais".

Funções Especiais

Transmissões Estéreo/SAP

Este aparelho pode receber programas MTS estéreo ou SAP (Programa de Áudio Secundário) o qual acompanha o programa estéreo se a emissora transmitir um sinal de som adicional assim como o original.

O som Mono é recebido automaticamente se a transmissão só estiver em Mono, embora Estéreo ou SAP tenha sido selecionado.

Selecione Mono para ouvir o som mono em áreas remotas durante a transmissão estéreo/SAP.

Estéreo ou SAP podem ser recebidos em canal Analógico.

1. Pressione Q.MENU e em seguida use ∧/∨ para selecionar a opção SAP ou Multi Áudio (DTV).

Digital (Multi Áudio): Indica a informação do idioma recebido pela estação que está transmitindo o sinal.

1. Pressione ENTER para confi rmar.

Confi gurações RGB-PC

As opções a seguir são exclusivas quando sua TV estiver sendo utilizada como monitor de computador.

Ajustar Resolução, Posição, Tamanho e Fase

1. No menu Imagem selezione Tela (RGB-PC) e pressione ENTER.

2. Usando ∧/∨ selecione uma das opções desejadas, pressione > para acessar a função selecionada.

• Resolução: Altera a resolução de imagem da sua TV.
• Posição: Altera a posição da imagem do PC exibida na sua TV.
• Tamanho: Minimiza todas as barras verticais ou lis-tras visíveis no fundo da tela. Além disso o tamanho de tela horizontal será modifi cado
• Fase: Esta função permite que você remova todo o ruído e espaços horizontais.

• Reiniciar: Volta todas as confi gurações para o modo padrão do aparelho.

• Use ∧/∨/<> para selecionar o melhor ajuste. Em seguida pressione ENTER para confirmar e MENU para sair.

Conexão USB

Acesse seus arquivos de fotos ou músicas através do seu dispositivo USB.

Conectando...

1. Conecte seu dispositivo à porta USB do aparelho.
2. Será exibido um menu. Usando </>, selecione a opção desejada e pressione ENTER.
3. Para remover seu dispositivo pressione Q.MENU e selecione a opção Retirar

Visualize suas fotos na tela de sua TV.

• Arquivos suportados: *.jpg
• Linha base: 15360 (largura) x 8640 (altura).
• Arquivos em forma de ícone não são suportados.

Menu de Tela

1. Use para avançar um nível.
2. Exibe as informações do arquivo ou pasta selecionada, bem como sua miniatura.
3. Exibe o número corrente de páginas na pasta.
4. Exibe quantas fotos foram selecionadas.
5. Exibe informações sobre o dispositivo USB.

6. Esta barra identifi ca as funções que podem ser utilizadas no controle remoto.

7. Mover: Use para navegar entre as fotos e músicas da pasta.

8. Menu PopUp (ENTER): Use para acessar o menu rápido com as opções de reprodução.
   • CH: Use para alternar entre as páginas.
   • FAV: Use para marcar fotos específi cas.
9. RETURN: Sai do menu de Lista de Fotos.

Nota:

Use as mesmas funções para o menu Lista de Músicas.

Visualizando fotos

1. No menu Lista de Fotos selecione uma imagem e pressione ENTER para exibir o menu PopUp.
2. Seleção uma das opções e pressione ENTER para confi rmar.

• Marcar Tudo: Selecciona todas as fotos.
• Desmarcar Tudo: Cancela a seleção das fotos.

1. Seleção a opção Exibir e pressione ENTER, na janela de exibição use √ para selecionar as opções:

• Slide Show: Exibe as fotos selecionadas de forma sequenciada, defi na a velocidade de exibição no item Opções.
• BGM: Esta opção exibe um Slide Show com músicas. Para usar a função, o dispositivo deve conter arquivos de música.
  • Girar: Esta função gira as imagens a 90°.
• Excluir: Apaga a foto seleccionada.
• Opções: Neste item selecione a velocidade para o Slide Show e defi na a pasta com as músicas para o item BGM.

- Ocultar: Oculta o menu. Para exibí-lo novamente pressione ENTER.

1. Para selecionar a opção desejada use <//>. Pressione ENTER para ativar o item selecionado.

Lista de Músicas

Ouça suas músicas favoritas na sua TV.

• Arquivos suportados: *.mp3
  • Taxa de bits: 40Kbps \~ 320Kbps
• Frequência de amostragem:

- MPEG1: 32000, 44100, 48000 Hz

- MPEG2: 16000, 24000, 22050 Hz

Reproduzindo suas músicas

1. No menu Lista de Músicas, seleccione uma música e pressione ENTER para exibir o menu PopUp.
2. Seleccione uma das op- ções e pressione ENTER para confi rmar a seleção.

- Reproduzir: Reproduz item seleccionado.

• Reproduzir Seleccionados: Reproduz itens marcados.
• Reprodução com Fotos: Reproduz no modo BGM.
• Marcar Tudo: Selecciona todas as músicas.

• Desmarcar Tudo: Cancela a seleção.

• Excluir: Apaga a música seleccionada.

• Cancelar: Fecha o menu rápido.

• Seleção a opção Reproduzir e pressione ENTER.

• Use ■/▶/■/◀◀/▶ para controlar a reprodução de suas músicas.

• Para sair da proteção de tela pressione ENTER (a reprodução continua normalmente) ou STOP ■ (pára a reprodução) no controle remoto.

Notas:

• Para criar listas de reprodução com suas fotos ou músicas favoritas, use a tecla FAV para selecioná-las.
• Músicas protegidas não serão reproduzidas.
• Para arquivos danifi cados ou corrompidos o contador não será exibido ou ele poderá fi ca sempre em 00:00.
• Para evitar o desgaste da tela, a 'proteção de tela' executa movimentos aleatórios durante a reprodução.

Sobre os dispositivos:

• Só um dispositivo USB é reconhecido. Portanto, não é possível o uso de HUB USB.
• Dispositivos que usam programas de reconhecimento automático podem não ser reconhecido pelo aparelho.
• Ao usar um multi-leitor de cartão, serão admitidas no máximo quatro dispositivos simultaneamente.
• A velocidade de reconhecimento pode depender do dispositivo conectado.
• Não desligue a TV ou desconecte o dispositivo enquanto o mesmo estiver em funcionamento. Isto pode acarretar perda de dados ou danifi car seu equipamento.

• Não conecte dispositivos usados para armazenar arquivos de computador (documentos, planilhas, etc). Isto pode causar na TV mau funcionamento ou falhar ao ser conectado. Use dispositivos que contenham arquivos normais de música ou de imagens.

• O particionamento admitido é FAT32. No caso de uma participação diferente, o dispositivo não será reconhecido.

• Se o seu dispositivo USB necessita de fonte externa, não esqueça de conectá-la. Caso contrário, o dispositivo pode não ser reconhecido.
• Se o nome de uma pasta ou arquivo for muito longo, ele não será exibido ou reconhecido.
• Faça sempre cópias de segurança de seus arquivos, pois alguns dados podem ser perdidos caso ocorra queda de energia ou se o dispositivo for removido de forma errada. A administração dos dados é de responsabilidade do consumidor e o fabricante não cobre danos referente aos dados.
• Esta conexão não suporta USB HDD (Discos USB).

SIMPLINK

Use este função para controlar seus dispositivos externos como DVDs, Home Theaters, a partir do controle remoto da TV.

Esta função funciona apenas se o dispositivo estiver conectado via entrada HDMI e for compatível com SIMP-LINK.

Ativando a Função

1. Pressione MENU, selecione OPÇÃO > SIMPLINK e pressione ENTER.

2. Seleccione Ligar para ativar a função.

1. Para sair pressione MENU.

Menu SIMPLINK

1. Para acessar pressione SIMPLINK (controle remoto).

2. Seleccione a fonte de reprodução e pressione ENTER.

• TV: Seleccione este item para acessar a programação corrente da TV ou o último canal selecionado.

• DISC: Seleccione quando desejar reproduzir a partir do dispositivo conectado, DVD, STB, etc.
• VCR: Seleccione quando desejar reproduzir a partir do VCR conectado.

- HDD Recorder: Seleccione quando desejar reproduzir a partir do Gravador seus títulos preferidos.

- Speaker: Seleccione qual saída sonora usar, seja os alto-falantes da TV ou as caixas acústicas do Home Theater, caso esteja conectado e seja compatível com a função.

1. Agora use ∧/∨/</>, ENTER e ■/►/II/●/◄◄/► (controle remoto) para controlar seu dispositivo externo.

Funções SIMPLINK

• Reprodução Direta: Depois de conectado, o dispositivo passa a ser controlado a partir do controle remoto da TV em suas principais características de reprodução
• Seleção de Dispositivo: Seleciona o dispositivo.
• Reproduz Discos: Reproduz e controla seus fi lmes com o controle remoto da TV.
• Auto Desligamento: Ao desligar a TV todos os dispositivos conectados via HDMI, são desligados.
• Seleção de Áudio: Quando conectado a um Home Theater, selecione tanto as saídas sonoras da TV quanto as do Home, desde que seja compatível com a função.

AV MODE

Seleccione seu modo de imagem e de som de acordo com o programa exibido, pressionando AV MODE.

Notas:

• Seleccionando Cinema/THX Cinema com AV MODE, este modo será selecionado respectivamente no Modo Imagem e de Áudio.
• Ao selecionar "Desligar" em AV MODE, o modo de imagem inicialmente ativado será selecionado.

THX Cinema: Assista fi lmes como se estivesse no cinema. Esta tecnologia oferece a melhor qualidade de som e imagem, mesmo em ambientes escuros. Quando THX Cinema for ativado em modo 720p/1080i/1080p, o formato da tela será modifi cado automaticamente para 'Just Scan'. THX (Tomlinson Holman's Experiment) é o padrão de áudio e vídeo certifi cado da Cia. THX de George Lucas, diretor do fi lme 'Guerra nas Estrelas' e Tomlinson Holman.

Guia de Programação - EPG

EPG (Guia de Programação Eletrônica - TV Digital)

Este sistema gerencia o Guia de Programação Eletrônico (EPG) que auxilia a navegação do usuário nos canais da TV Digital.

O EPG provê informação como listas de programação e tempo de início e fi m para todos os serviços disponíveis. Além disso, informações detalhadas sobre a programação estão frequentemente disponíveis no EPG (a disponibilidade e quantidade destes detalhes da programação varia de acordo com a emissora do sinal).

Esta função só poderá ser usada quando a informação de EPG for transmitida pela emissora do canal.

Acessando...

1. Seleccione o programa desejado. Visualize as informações do programa pressionando INFO. Para retornar a grade de canais pressione-a novamente.
2. Para trocar de canais:

a) No menu EPG use e selecione outro canal. Pressione ENTER. No menu, selecione a opção "Vá para este canal" e pressione ENTER.

1. Agendando uma programação: Agende suas programações favoritas e no horário marcado a TV automaticamente acessa o programa agendado.

a) Selezione o canal desejado e pressione </> para seleccionar o programa desejado. Para navegar rapidamente use ◀◀/▶▶ (controle remoto).

b) Se preferir visualize a programação atual e a próxima pressionando GUIDE. No menu, será exibido "AGORA" e "PRÓXIMO", identifi cando o programa atual e o próximo.
c) Pressione ENTER na programação selecionada. No menu, selecione "Agendar" e pressione ENTER.

1. Para cancelar o agendamento:

2. Menu EPG: Seleção o programa agendado e pressione ENTER. No menu seleção a opção “Cancelar Agendamento” e pressione ENTER.

3. Menu OPÇÃO: No item Lista Programada, pressione ENTER, selecione o programa desejado e pressione >. Para cancelar o agendamento, selecione "Sim" e pressione ENTER.

4. Para sair pressione RETURN ou GUIDE.

Ajustando o nível do volume

Pressione VOL (- / +) para aumentar ou diminuir o nível do volume de som.

Emudecendo (MUTE)

Pressione a tecla MUTE para emudecer o som do aparelho. Ao ativar a função, será exibido na tela o ícone “[■--SILENCIO]”. Para cancelar pressione MUTE ou use VOL (- / +).

Seleccionando os canais

Com a tecla CH (A) você pode buscar o canal deseja-do. Se você quiser ir direto ao canal, use as teclas numéri-cas do controle remoto.

Para multi-programação: Seleccione o canal secundário pressionando — “DASH” (controle remoto).

Referências

Programando o controle Remoto

1. Para produtos LG (TV, DVD e VCR) pressione a tecla do aparelho desejado para controlá-lo.
2. Para outros equipamentos pressione POWER para testar. Se o aparelho não responder, você precisará programá-lo.
3. Ligue o componente a ser controlado com o seu controle remoto. Em seguida, pressione a tecla correspondente ao dispositivo desejado (DVD ou VCR no controle da TV).
4. Pressione simultaneamente MENU e MUTE por 2 segundos (modo de busca automática). A tecla do compo-

nente selecionado acenderá no controle remoto. Pressione POWER para verificar se a programação está correta. Se em 20 segundos não for pressionada nenhumatecla, favor repetir a operação.

1. Se você não conseguir identifi car o código do componente automaticamente, pressione novamente MENU e MUTE e insira o código (usando as teclas numéricas) de acordo com seu aparelho (ver tabela na página seguinte). Feito isto, pressione POWER. Se o código estiver correto o aparelho se desligará.
2. Pressione a tecla MENU para gravar o código. A tecla do componente selecionado irá piscar duas vezes indicando que o código está gravado. Se não conseguir repita a partir do passo 4, inserindo outros códigos disponíveis.

Código Infravermelho

1. Como conectar: Conecte o seu controle remoto com fio à porta de controle remoto no painel traseiro da TV.
2. Código infravermelho do controle remoto:

- Forma de onda de saída: Pulso único, modulado a 37.917KHz com sinal em 455KHz.

Carrier frequency

FCAR = 1 / TC = fOSC / 1 2

Duty ratio = T1/TC = 1 / 3

- Confi guração de quadro

Primeiro quadro

A forma de onda é transmitida até quando a tecla for pressionada.

Código(Etegrada) Notas

08	POWER	R/C BUTTON(POWER ON/OFF)
0B	INPUT	R/C BUTTON
AA	INFO	R/C BUTTON
7E	SIMPLINK	R/C BUTTON
43	MENU	R/C BUTTON
45	Q.MENU	R/C BUTTON
07	<	R/C BUTTON
06	>	R/C BUTTON
40	^	R/C BUTTON
41	√	R/C BUTTON
44	ENTER	R/C BUTTON
5B	RETURN	R/C BUTTON
30	AV MODE	R/C BUTTON
02	VOL +	R/C BUTTON
03	VOL -	R/C BUTTON
00	CH ^	R/C BUTTON
01	CH √	R/C BUTTON
1E	FAV	R/C BUTTON
09	MUTE	R/C BUTTON
10~19	Number Key 0~9	R/C BUTTON
4C	- (Dash)	R/C BUTTON
1A	REVIEW	R/C BUTTON
A9	GUIDE	R/C BUTTON
B0	PLAY	R/C BUTTON
BA	PAUSE	R/C BUTTON
B1	STOP	R/C BUTTON
BD	REC	R/C BUTTON
8E	REW	R/C BUTTON
8E	FF	R/C BUTTON

Instalação de dispositivo externo

Conecte à entrada RS-232C um equipamento de controle externo (como um PC ou um sistema de controle A/V) para controlar seu aparelho de TV externamente.

Como conectar:

1. Conecte a porta serial do equipamento de controle à entrada RS-232C no painel traseiro da TV (cabo não fornecido).

No. Pin Name

- O controle remoto do aparelho e os botões laterais (exceto ON/OFF) não funcionarão se a TV estiver sendo controlada por um PC ou dispositivo A/V).

- Para vários aparelhos use a função Defi nir ID da TV (Defi nir identidade) para identifi cá-los.

Parâmetros de Comunicação

Tipo de conector - D-sub 9-pino macho RS-232C - Confi gurações

Configurações dos Fios (Cabo Padrão)

Configurações dos Fios (Cabo Não Padrão)

Protocolo de Transmissão/Recepção

Transmissão

[Command 1]: Primeiro comando para controle. (j, k, m or x)

[Command 2] : Segundo comando para controle.

[Set ID] : Você pode ajustar o ID para escolher o número da TV desejada no menu Opção. A faixa de ajuste é de 1 \~ 99, quando selecionar o ajuste de ID para "0" todos os aparelhos conectados são controlados. Os ajustes de ID são indicados em números decimais no menu e hexadecimal (0x0x \~0x63) no protocolo de transmissão/recepção.

[DATA] : Para transmitir dados de comando

Transmita dado 'FF' para ler o status do comando.

[Cr] : Retorno de Portadora

Código ASCII '0x0D'

[ ] : Código ASCII 'espaço (0x20)'

* Neste modelo a TV não envia status no modo Standby.

OK (Reconhecimento)

[Command2][ ][Set ID][ ][OK][Dado][x]

A TV transmite ACK (reconhecimento) baseado neste formato quando recebe dados normais. Neste momento, se o dado está no modo de leitura, ele indica a situação atual do dado. Se estiver no modo de gravação ele retorna ao PC.

* Neste modelo a TV não envia status no modo Standby.

* Formato de Dados

[Command 2]: Use o commando.

[Set ID] : Use caractere mínusculo, se a ID for 10, será enviado '0', 'a'.

[DATA]: Use caractere mínusculo, se os dados são 0 x ab, será enviado 'a', 'b'.

[OK] : Use caractere maiúsculo.

Reconhecimento de Erro

[Command2][ ][Set ID][ ][NG][Dado][x]

A TV transmite ACK (reconhecimento) baseado nesse formato quando recebe dados anormais de funções inviáveis ou erro de comunicação.

Data2: Função não suportada

Data3: Aguarde um momento

* Neste modelo a TV não envia status no modo Standby.

* Formato de Dados

[Command 2]: Use o commando.

[Set ID] : Use caractere mínusculo, se a ID for 10, será enviado '0', 'a'.

[DATA]: Use caractere mínusculo, se os dados são 0 x ab, será enviado 'a', 'b'.

[OK] : Use caractere maiúsculo.

Lista de referências de comandos

	COMMAND1	COMMAND2	DADO(Hexadecimal)		COMMAND1	COMMAND2	DADO(Hexadecimal)
01. Ligar k a 0 ~ 1				14. Agudos	k	r	0 ~ 64
02.Selec. Entrada	x	b	ver pág. 32	15. Graves	k	s	0 ~ 64
03.Formato da Tela	k	c	ver pág. 32	16. Balanço	k	t	0 ~ 64
04.Desativar Tela	k	d	0 ~ 01	17. Temp. de Cor	k	u	0 ~ 3
05.Volume (Mudo)	k	e	0 ~ 01	18. Método ISM	j	p	ver pág. 33
06.Control. de Volume	k	f	0 ~ 64	19. Baixo Consumo	j	q	0 ~ 4
07.Contraste k	g	0 ~ 64		20. Canal Adic./Excl.	m	b	0 ~ 1
08. Brilho	k	h	0 ~ 64	21. Teclas	m	c	ver pág. 33
09.Cor	k	i	0 ~ 64	22. Luz Traseira	m	g	0 ~ 64
10. Matiz	k	j	0 ~ 64	Somente TVs de Plasma
11.Nitidez	k	k	0 ~ 64
12.Selecionar OSD	k	l	0 ~ 1
13. Controle Remoto
Modo Bloqueio	k	m	0 ~ 1

	COMMAND1	COMMAND2	DADO0(Hexadecimal)	DADO1(Hexadecimal)	DADO2(Hexadecimal)	DADO3(Hexadecimal)	DADO4(Hexadecimal)	DADO5(Hexadecimal)
23. Sintonia de Canais	m	a	ProgramaFísico Alto	ProgramaPrinc. BaixoPrincipal Baixo		Menor Alto	Menor Baixo	Atribuir

01. Ligar (Command: k a)

Para controlar Ligar/Desligar TV.

Transmissão [k][a][ ][Set ID][ ][Dado][Cr]

Dado 0: Desligar Dado 1: Ligar

Reconhecimento [a][ ][Set ID][ ][OK/NG][Dado][x]

• Da mesma maneira, se outras funções transmitem dados 'OxFF' baseado neste formato, o retorno do Reconhecimento apresenta a situação de cada função.
• Nota: Neste modelo, o reconhecimento acontece após ligar ou processar a conclusão.

Pode haver atraso entre o comando e reconhecimento.

02. Seleccionar Entrada (Command: x b)

Selezione uma Entrada na TV

Transmissão [x][b][ ][Set ID][ ][Dado][Cr]

Dado 00: DTV (Antena)

Dado 10: Antena Analógica

Dado 11: Antena Analógica (Cabo)

Dado 20: AV1

Dado 21: AV2

Dado 40: Component IN 1

Dado 41: Component IN 2

Dado 60: RGB-PC

Dado 90: HDMI1

Dado 91: HDMI2

Dado 92: HDMI3

Reconhecimento [b][ ][Set ID][ ][OK/NG][Dado][x]

03. Formato da Tela (Command: k c)

Ajusta o formato da tela.

Você pode ajustar o formato da tela usando RATIO (controle remoto), no menu Imagem ou Q.MENU (controle remoto).

Transmissão [k][c][ ][Set ID][ ][Dado][Cr]

Dado 1:4:3

Dado 5: Zoom 2

Dado 2:16:9

Dado 6: Pelo Programa

Dado 4: Zoom 1

Dado 9: Just scan

Dado ...: Reservado

Reconhecimento [c][ ][Set ID][ ][OK/NG][Dado][x]

Para ativar e desativar a tela da TV.

Transmissão [k][d][ ][Set ID][ ][Dado][Cr]

Dado 0: Ativa a tela (Imagem)

Dado 1: Desativa a tela (Sem imagem)

Reconhecimento [d][ ][Set ID][ ][OK/NG][Dado][x]

Para controlar o volume mudo ligado/desligado.

Ajuste esta função pressionando MUTE (controle remoto).

Transmissão [k][e][ ][Set ID][ ][Dado][Cr]

Dado 0 : Mudo ligado (Sem som)

Dado 1: Mudo desligado (Com som)

Reconhecimento [e][ ][Set ID][ ][OK/NG][Dado][x]

06. Controle de Volume (Command: k f)

Use para ajustar o nível sonoro.

Use também VOL + / - (controle remoto).

Transmissão [k][f][ ][Set ID][ ][Dado][Cr]

Dado Min: 0 \~ Max: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1' - página 33.

Reconhecimento [f][ ][Set ID][ ][OK/NG][Dado][x]

07. Contraste (Command: k g)

Ajusta o contraste da imagem.

Transmissão [k][g][ ][Set ID][ ][Dado][Cr]

Dado Min: 0 \~ Max: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1'.

Reconhecimento [g][ ][Set ID][ ][OK/NG][Dado][x]

08. Brilho (Command: k h)

Ajusta o brilho da imagem.

Transmissão [k][h][ ][Set ID][ ][Dado][Cr]

Dado Min: 0 \~ Max: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1'.

Reconhecimento [h][ ][Set ID][ ][OK/NG][Dado][x]

09. Cor (Command: k i)

Ajusta a cor da imagem.

Transmissão [k][i][ ][Set ID][ ][Dado][Cr]

Dado Min: 0 \~ Max: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1'.

Reconhecimento [i][ ][Set ID][ ][OK/NG][Dado][x]

10. Matiz (Command: k j)

Ajusta o matiz da imagem.

Transmissão [k][j][ ][Set ID][ ][Dado][Cr]

Dado Vermelho: 0 \~ Verde: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1'.

Reconhecimento [j][ ][Set ID][ ][OK/NG][Dado][x]

11. Nitidez (Command: k k)

Ajusta a nitidez da imagem.

Transmissão [k][k][ ][Set ID][ ][Dado][Cr]

Dado Min: 0 \~ Max: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1'.

Reconhecimento [k][ ][Set ID][ ][OK/NG][Dado][x]

12. Seleccionar OSD (Command: k l)

Transmissão [k][I][ ][Set ID][ ][Dado][Cr]

Dado 0: OSD desligado Dado 1: OSD ligado

Reconhecimento [I][ ][Set ID][ ][OK/NG][Dado][x]

13. Modo Bloqueio Ctrl. Remoto (Command: k m)

Para bloquear os comandos do painel frontal/lateral do aparelho.

Transmissão [k][m][ ][Set ID][ ][Dado][Cr]

Dado 0: Bloqueio desligado Dado 1: Bloqueio ligado

Reconhecimento [m][ ][Set ID][ ][OK/NG][Dado][x]

Se você não estiver usando o controle remoto e o painel de controle, utilize este modo. Quando a TV for desligada o bloqueio será desativado.

14. Agudo (Command: k r)

Ajusta o nível de agudos.

Transmissão [k][r][ ][Set ID][ ][Dado][Cr]

Dado Min: 0 \~ Max: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1'.

Reconhecimento [r][ ][Set ID][ ][OK/NG][Dado][x]

15. Graves (Command: k s)

Ajusta o nível dos graves.

Transmissão [k][s][ ][Set ID][ ][Dado][Cr]

Dado Min: 0 \~ Max: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1'.

Reconhecimento [s][ ][Set ID][ ][OK/NG][Dado][x]

16. Balanço (Command: k t)

Ajusta o balanço das caixas acústicas.

Transmissão [k][t][ ][Set ID][ ][Dado][Cr]

Dado Min: 0 \~ Max: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1'.

Reconhecimento [t][ ][Set ID][ ][OK/NG][Dado][x]

17. Temperatura de Cor (Command: k u)

Ajusta a temperatura de cor da imagem.

Transmissão [k][u][ ][Set ID][ ][Dado][Cr]

Dado 0: Médio 1: Frio 2: Quente

Reconhecimento [u][ ][Set ID][ ][OK/NG][Dado][x]

*Mapeamento de dados reais 1

0:Passo 0

A : Passo 10 (Ajuste ID 10)

F : Passo 15 (Ajuste ID 15)

10 : Passo 16 (Ajuste ID 16)

63 : Passo 99 (Ajuste ID 99)

64: Step 100

*Mapeamento de dados reais 1

0:-20 5:-19

A:-18 5F:-1

64:0 69:+1

C3:+19 C8:+20

18. Método ISM (Command: j p)

Somente TVs de Plasma.

Transmissão [j][p][ ][Set ID][ ][Dado][Cr]

Dado 1: Inversão 2: Orbital

4: Branquear 8: Normal

Reconhecimento [p][ ][Set ID][ ][OK/NG][Dado][x]

19. Baixo Consumo (Command: j q)

Somente TVs de Plasma.

Transmissão [j][q][ ][Set ID][ ][Dado][Cr]

Reconhecimento [q][ ][Set ID][ ][OK/NG][Dado][x]

20. Adicionar/Excluir Canal (Command: m b)

Transmissão [m][b][ ][Set ID][ ][Dado][Cr]

Dado 0: Excluir Canal Dado 1: Adicionar Canal

Reconhecimento [b][ ][Set ID][ ][OK/NG][Dado][x]

21. Teclas (Command: m c)

Envia código infravermelho.

Transmissão [m][c][ ][Set ID][ ][Dado][Cr]

Reconhecimento [c][ ][Set ID][ ][OK/NG][Dado][x]

22. Luz Traseira (Command: m g)

Ajusta o brilho da tela (somente para TVs de LCD).

Transmissão [m][g][ ][Set ID][ ][Dado][Cr]

Dado Min: 0 \~ Max: 64 (*transmitir por código Hexadecimal) *Referência 'Mapeamento de dados reais 1'.

Reconhecimento [g][ ][Set ID][ ][OK/NG][Dado][x]

23. Sintonia de Canais (Command: m a)

Para sintonizar canais.

Transmissão [m][a][ ][Set ID][ ][Dado0][ ][Dado1]

[ ][Dado2][ ][Dado3][ ][Dado4][ ][Dado5][Cr]

Dado 0: Programa Físico Alto

Analógica: 01\~69, Analógica (cabo): 01\~135

DTV: 01\~69

Dado1 & 2: Número Principal do Canal

Dado1: Byte Alto Dado2: Byte Baixo

Dois bytes são usados, um para o maior outro para o menor, normalmente o segundo byte é usado.

Dado3 & 4: Número Menor do Canal

Não requisitado para NTSC.

Dado5:

A tabela abaixo lista os códigos binários que devem ser convertidos em Hexadecimal antes de transmitir. Por exemplo, o código binário para ajustar a fonte secundária da antena analógica (cabo) é "1000 0001", que convertido em hexa é "81".

• 7º Bit: Para que fonte você deseja mudar o canal.
• 6º Bit: Use a segunda ou a primeira parte do canal. A maioria de casos usam apenas 0 desde que ignorou ao usar o sinal analógico.
• 5º Bit: Use 0 com sinal analógico desde que possa usar somente o número do canal físico. Use normalmente 1, mas na maioria de vezes não importa qual o número físico.
• 4º Bit: Ajuste para 0.
  • 3-0 Bits: Escolha o tipo do sinal.

• Exemplos de Comandos de Sintonia:

• Sintonizar canal 35 (Analógica - Cabo).

Dado 0 = Físico 35 = 23

Dado 1 & 2 = Não maior = 00 00

Dado 3 & 4 = Não menor = 00 00

Dado 5 = 0000 0001 em código binário = 01

Dado 0 = Sem Físico = 00

Dado 1 & 2 = Maior que 30 = 00 1E

Dado 3 & 4 = Menor 3 = 00 03

Dado 5 = 0010 0010 em código binário = 22

Reconhecimento[a][ ][Set ID][ ][OK][Dado0]

[Dado1] [Dado2][Dado3][Dado4][x][a][ ][Set ID][ ]

[NG][Dado0][x]

7 Imagem Princ./Sec.	6 Dois/Um Canal	5 Usando Canal Físico	4 Reservado	3	2	1	0	Passo
0 Principal	0 Dois	0 Usado	x	0	0	0	0	Antena Analógica
1 Secundário	1 Um	1 Não Usado	x	0	0	0	1	Antena Analóg. (Cabo)
			x	0	0	1	0	DTV Antena
			x	0	0	1	1	Reservado
			x	0	1	0	0	Reservado
			x	0	1	0	1	Reservado
			x	0	1	1	0	Reservado
			x	0	1	1	1	Reservado
			x	x	x	x	x	...
			x	1	1	1	1	Reservado

Resolvendo Problemas

Problemas durante operação
O controle remoto não funciona corretamente	Verifi que se há algum objeto que esteja causando obstrução entre a TV e o controle remoto.Instale as pilhas na polaridade correta + para + e - para -.Verifi que o modo de funcionamento do controle remoto (TV, VCR ou DVD).Instale pilhas novas.
A energia é desligada rapidamente	O aparelho está com a função Soneca ativada. Desative-a!Verifi que os ajustes de energia e se o fornecimento de energia foi interrompido.Verifi que se o aparelho está sem sinal e a função Auto Desligar está ativa.
Não há imagem na tela
Sem imagem e sem som	Verifi que se o aparelho está ligado.Tente sintonizar outro canal.Verifi que se o cabo de força está conectado corretamente.Verifi que a posição ou a direção da antena.Teste se há corrente elétrica ligando outro aparelho na tomada.
A imagem aparece lentamente após ligar a TV	Isto é normal. A imagem é interrompida durante o processo de inicialização da TV. Por favor, entre em contato com a assistência técnica caso a imagem não apareça após 5 minutos.
Sem cor ou cor fraca, ou imagem ruim	Ajuste as defi nições de cores no menu Imagem.Mantenha uma boa distância entre o VCR e a TV.Tente outro canal. O problema pode estar na transmissão.Verifi que a conexão dos cabos de vídeo e antenas.Ative qualquer função para restabelecer o brilho da imagem.
Barras vertical/horizontal ou imagem trêmula	Verifi que se há fontes de interferência local como eletrodomésticos ou ferramentas elétricas.
Recepção ruim para alguns canais	A estação selecionada está com problemas. Sintonize outra emissora.O sinal da estação está fraco. Reoriente a antena na direção da emissora.Verifi que as possíveis causas das interferências.
Linhas ou barras na imagem Verifi que a antena (mude a direção).
Não há som no aparelho
Imagem OK, mas sem som	Pressione as teclas VOL ou VOLUME.Pressione a tecla MUTE.Tente outro canal. O problema pode estar na emissora.Verifi que a conexão dos cabos de áudio.
Não há sinal de som nos alto falantes	Ajuste o item Balanço no menu Som.
Ruídos vindo do interior do aparelho	Uma mudança na umidade ou temperatura do ambiente pode resultar em um som estranho quando a TV estiver ligada ou desligada. Isto não indica problema no aparelho.
Problemas no modo PC (somente para este modo)
Sinal fora de especificação	Ajuste a resolução e a frequência Horizontal e Vertical.Verifi que a conexão dos cabos.Verifi que a fonte de energia.
A cor da tela está instável ou monocromática	Verifi que o cabo de conexão.Ajuste ou reinstale a placa de vídeo do PC.

Especificações Técnicas

MODELO	Dimensões (mm)Largura / Altura / Profundidade			Peso (kg) Consumo de Energia			(W)		Potência deÁudio (W)
	Com Base Sem	Base Caixa Bruto	Com Base Sem	Base Máximo Standby Máximo
42LB7DF	1033 1033	1111		28,80 24,1	19,7 270 1 20 (2x10)	748 687 844
	300 90 370
47LB7DF	1145 1145	1222		38,28 32,2	26,1 330 1 20 (2x10)	826 757 890
	332 101 402
32LG50D	813.8 813,4	977		17,5 14,1	12,6 140 1 20 (2x10)	598.8 540,4 648
	231.9 78,9	184
37LG50D	936.4 936,4	1193		23	18,3 15,6	176 1 20 (2x10)	612,8 665
	293.4 88 249
42LG50D	1034 1034	1328		27	22,5	20 215 1	20 (2x10)	735 663	756
	294 92 253
47LG50D	1156,2	1156,2	1264	36,6 29,2	24,6 280 1 20 (2x10)	813,1 739,2 872
	342,9 103	456
52LG50FD	1291,7	1291,7	1393	50,0 39,5	34,9 312 1 20 (2x10)
	342,9 115,4	456
42PG60D	1044,4	1044,4	1328	30,8 28,3	25,3 380 1 20 (2x10)
	735,4 680,6	756
	308 79,6	253
50PG60D	1235,6	1235,6	1324	51,7 43,7	39,7 470 1 20 (2x10)	849,3 792,8	1004
	364,1 79,6	452
50PG70FD	1235,6	1235,6	1324	53,7 45,7	41,7 550 1 20 (2x10)	849,3 792,8	1004
	364,1 79,6	452
60PG70FD	1455 1455	1599		68,8 62,4	51,7 800 1 20 (2x10)	985 924,8	1115
	414 84,1	499
42LG70YD	1037,8	1037,8	1328	27,3 24,1	20,4 266 1 20 (2x10)
	794,6 747	756
	379,5 80,8	253
47LG70YD	1152,8	1152,8	1264	36,6 32,8	27,2 330 1 20 (2x10)	868,6 820,8 872
	434,5 79	456
52LG70YD	1280,1	1280,1	1392	50,0	45	38,1 380 1	20 (2x10)	944,7	96 998
	430 89 456
32LG80D	830 830 950			16,03 13,79	12,32	150 1 20 (2x10)	31,3 518,7 597
	232 108,5	201
42LG80FD	1063 1063	1328		27,8 24,65	22,05	250 1 20 (2x10)
	722,2	649 756
	293,3 99	253
Fonte de Energia					AC 100 ~ 240V - 50/60Hz
Sistema da TV					SBTVD, NTSC, PAL-M/N
Faixa de Canais					VHF 2 ~ 13, UHF 14 ~ 69, CATV 1 ~ 135, DTV 02 ~ 69
Antena (impedância)					75 ohms
Condições Ambientais		Temperatura de Operação			0 ~ 40 °C
		Umidade de Operação			Menor que 80%
		Temperatura de Armazenamento			-20 ~ 60 °C
		Umidade de Armazenamento			Menor que 85%

Desenho e especificações estão sujeitos a modificações sem prévio aviso.

NOTE

ENG

Alguns codecs listados no manual não pode ser suportado, dependendo da região (país).

POL

A LG Electronics da Amazônia Ltda., através de sua Rede de Serviços Autorizados, garante ao usuário deste produto os serviços de Assistência Técnica para substituição de componentes ou partes, bem como mão-de-obra necessária para reparos de eventuais defeitos, devidamente constatados como sendo de fabricação, pelo período de 01(Um) ano, incluindo o período de garantia legal de 90 (noventa) dias, contados a partir da data de emissão da nota fiscal de compra pelo primeiro proprietário, desde que o mesmo tenha sido instalado conforme orientações descritas no manual do usuário que acompanha o produto e, somente em Território Nacional.

Garantia Legal

O consumidor tem o prazo de 90(noventa) dias, contados a partir da data de emissão da nota fi scal de compra, para reclamar de irregularidades (víciós) aparentes, de fácil e imediata observação no produto, como os itens que constituem a parte externa e qualquer outra acessível ao usuário, assim como, peças de aparência e acessórios em geral.

Condições para validade da garantia legal e contratual

A Garantia Legal e Contratual perderá seu efeito se:

• O produto não for utilizado para os fi ns a que se destina;
• A instalação ou utilização do produto estiver em desacordo com as recomendações do Manual de Instruções;
• O produto sofrer qualquer dano provocado por mau uso, acidente, queda, agentes da natureza, agentes químicos, aplicação inadequada, alterações, modificações ou consertos realizados por pessoas ou entidades não credenciadas pela LG Electronics da Amazônia Ltda;
• Houver remoção e/ou alteração do número de série ou da identifi cação do produto.

Condições não cobertas pela garantia legal e contratual

A Garantia não cobre:

• Danos provocados por riscos, amassados e uso de produtos químicos/abrasivos sobre o gabinete;
• Transporte e remoção de produtos para conserto que estejam instalados fora do perímetro urbano onde se localiza o Serviço Autorizado LG mais próximo. Nestes locais, qualquer despesa de locomoção e/ou transporte do produto, bem como despesas de viagem e estadia do técnico, quando for o caso, correrão por conta e risco do Consumidor;
• Desempenho insatisfatório do produto devido à instalação ou rede elétrica inadequadas;
• Troca de peças e componentes sujeitos a desgaste normal de utilização ou por dano de uso;
• Serviços de instalação, regulagens externas e limpeza, pois essas informações constam no Manual de Instruções;
• Eliminação de interferências externas ao produto que prejudiquem seu desempenho, bem como dificuldades de recepção inerentes ao local ou devido ao uso de antenas inadequadas.

Observações:

• A LG Electronics da Amazônia Ltda, não assume custos ou responsabilidade relativos a pessoa ou entidade que venham a oferecer garantia sobre produtos LG, além das aqui descritas;
• As despesas decorrentes e consequentes da instalação de peças que não pertençam ao produto são de responsabilidade única e exclusiva do comprador;
• A LG Electronics da Amazônia Ltda se reserva o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem prévio-aviso;
• A garantia somente é válida mediante a apresentação de nota fi scal de compra deste produto;
• Fica compreendido que, em hipótese alguma, a LG Electronics assumirá custos com eventuais perdas e danos ao comprador caso ocorra mau funcionamento ou paralisação do produto, assumindo a responsabilidade apenas nos termos deste Certifi cado de Garantia.

LG

SAC serviço de atendimento ao consumidor

4004 5400 Capitais e Regiões Metropolitanas

0800 707 5454 Demais localidades

WWW.LGE.COM.BR

EM CASO DE DÚVIDA, CONSULTE NOSSO SAC
