32LG64UR - Televisão LG - Manual de utilização gratuito

Tipo de produto	Televisão LCD
Marca	LG
Modelo	32LG64UR
Tamanho do ecrã	32 polegadas (81 cm)
Resolução	1366 x 768 pixels (HD Ready)
Tipo de sintonizador	Analógico e digital (DVB-T)
Dimensões com base	80,0 x 58,0 x 22,0 cm
Dimensões sem base	80,0 x 53,0 x 8,0 cm
Peso com base	12,5 kg
Consumo de energia	150 W (máx.)
Alimentação	100-240V ~ 50/60Hz
Funções principais	Teletexto, controlo parental, modos de imagem pré-definidos, altifalantes integrados (20 W)
Entradas	2x HDMI, 1x Componente, 1x SCART, 1x USB, antena RF
Saídas	Saída de áudio ótico, auscultadores
Limpeza e manutenção	Utilizar um pano macio e seco para limpar o ecrã; não utilizar produtos abrasivos ou solventes.
Segurança	Bloqueio para crianças; ventilações de ar para evitar sobreaquecimento; base estável.
Peças sobresselentes e reparabilidade	Peças disponíveis através do serviço de assistência técnica LG; design modular para facilitar a reparação.

Perguntas frequentes - 32LG64UR LG

Como ligar a antena na TV LG 32LG64UR?

Localize a entrada de antena RF na parte traseira da TV. Ligue o cabo da antena ou a ficha do cabo coaxial e, depois, ligue a TV. No menu de canais, selecione a opção de pesquisa automática para configurar os canais disponíveis.

Por que não há som na minha TV?

Verifique se o volume está no mínimo ou no modo mudo. Confirme também se os cabos de áudio estão corretamente ligados às entradas correspondentes. Experimente aumentar o volume ou premir o botão de mudo no controlo remoto.

Como devo limpar o ecrã da TV?

Desligue a TV e aguarde arrefecer. Utilize um pano macio e seco para limpar suavemente o ecrã. Não use produtos químicos, álcool ou papel, pois podem danificar o revestimento.

Como repor as definições de fábrica?

Aceda ao menu de configurações, geralmente através do botão 'Menu' no controlo remoto. Navegue até 'Configuração' ou 'Definições' e procure a opção 'Reposição de fábrica'. Confirme a ação e a TV será restaurada para as definições originais.

Que cabo é necessário para ligar um leitor de DVD?

Se o leitor de DVD tiver saída HDMI, utilize um cabo HDMI para uma qualidade de imagem e som superior. Caso contrário, pode usar um cabo SCART ou o cabo de vídeo componente, desde que o leitor tenha essas saídas.

A TV não liga. O que devo verificar?

Primeiro, confirme se o cabo de alimentação está bem ligado à tomada e à TV. Verifique se a tomada funciona testando outro aparelho. Se nada funcionar, pode ser o fusível ou a fonte de alimentação interna; contacte um técnico autorizado.

Como ativar o controlo parental?

Aceda ao menu de configurações, procure a opção 'Bloqueio' ou 'Controlo parental'. Pode definir um código PIN e escolher os canais ou entradas que deseja bloquear. Consulte o manual para os passos exatos.

Posso ligar uma pen USB à TV?

Sim, a TV possui uma porta USB. Pode reproduzir ficheiros multimédia como fotos, música e vídeos desde que estejam em formatos compatíveis. Ligue a pen USB e selecione a entrada USB no menu de fontes.

Como atualizar o software da TV?

Verifique se a TV está ligada à internet (se tiver entrada LAN ou adaptador Wi-Fi). Aceda ao menu de suporte e selecione 'Atualização de software'. A TV procurará automaticamente por novas versões. Siga as instruções no ecrã.

O que significam as luzes indicadoras na TV?

A luz vermelha significa que a TV está em modo de espera. A luz verde ou azul pode indicar que a TV está ligada. Se a luz piscar, pode ser um sinal de avaria; consulte o manual para mais detalhes.

MANUAL DE UTILIZADOR 32LG64UR LG

Manual de Instruções

Antes de ligar seu aparelho por favor leia cuidadosamente este manual e mantenha-o para futuras referências. Desenhos e Especifi cações estão sujeitas a mudanças sem prévio aviso.

Índice Apresentação

ÍNDICE 02

APRESENTAÇÃO....02

MEIO AMBIENTE....02

INSTRUÇÕES DE SEGURANÇA 03

NOTA IMPORTANTE 03

INSTRUÇÕES DE INSTALAÇÃO 04-08

PAINÉIS: FRONTAL, LATERAL E TRASEIRO....09-10

CONTROLE REMOTO 11

CONECTANDO 12-14

CONECTAR ANTENA EXTERNA 12

CONECTAR ATRAVÉS DE UM GRAVADOR ....12

CONECTAR EQUIPAMENTOS EXTERNOS 12-13

ENVIAR AUDIO E VÍDEO (FONTE EXTERNA)....13

NOTAS GERAIS SOBRE AS CONEXÕES....14

CONHECENDO OS MENUS DE TELA 15-19

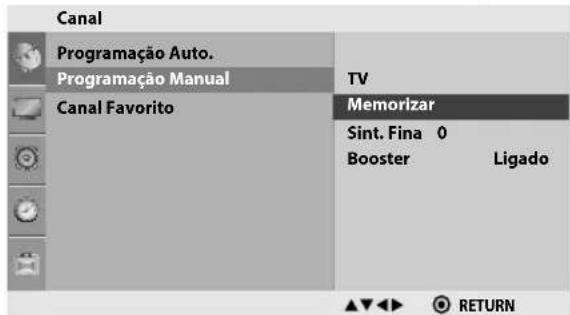

CANAL 15

IMAGEM 15-17

ÁUDIO....17-18

TIME 18

OPTION....18-19

FUNÇÕES ESPECIAIS ......20-23

TRANSMISSÕES ESTÉREO/SAP 20

CONFIGURAÇÕES RGB-PC ......20

SIMPLINK....20-21

CONEXÃO USB 21-23

REFERÊNCIAS ......24-29

PROGRAMANDO O CONTROLE REMOTO 24

LISTA DE CÓDIGOS DVD/STB 24

CÓDIGO INFRAVERMELHO....25-26

INSTALAÇÃO DE DISPOSITIVO EXTERNO....26

PROTOCOLO DE TRANSMISSÃO/RECEPÇÃO....26

LISTA DE REFERÊNCIAS DE COMANDOS .....27-29

RESOLVENDO PROBLEMAS ....30

ESPECIFICAÇÕES TÉCNICAS 31

CERTIFICADO DE GARANTIA 32

Prezado Consumidor,

Parabéns, você acaba de adquirir um produto da LG, um dos maiores grupos empresariais do mundo, presente em mais de 150 países e fábricas instaladas nos 4 continentes, atuando em diversos setores do mercado como química, energia, maquinaria, metais, fi nanças, serviços, trade, indústria elétrica e eletrônica.

No Brasil, a LG Electronics instalou-se em 1997, com dois complexos industriais: um em Manaus (AM), onde está produzindo diversos modelos de eletroeletrônicos (TVs, aparelhos de DVD, Áudio, Home Theaters e Condicionadores de Ar) e outro em Taubaté (SP), no qual é fabricado uma linha completa de monitores de vídeo para computadores e telefones celulares digitais. A LG Electronics comercializa ainda refrigeradores, drives de CD, CD-ROM, DVD-ROM e monitores LCD.

Meio Ambiente

Você também deve cuidar!

A LG Electronics da Amazônia, preocupada com o meio ambiente, tem o compromisso em promover o aprimoramento contínuo ambiental, procurando desenvolver produtos com o máximo de materiais recicláveis e também conta com a consciência ambiental de todos os seus clientes para destinar esses materiais de forma adequada. Siga as dicas abaixo e colabore com o meio ambiente:

1. Manuais e embalagens:

Os materiais utilizados nas embalagens (Manuais em geral, caixas de papelão, plásticos, sacos e calços de EPS (isopor)) dos produtos LG são 100% recicláveis. Procure fazer esse descarte preferencialmente destinados a recicladores especializados.

2. Pilhas e Baterias:

As pilhas e baterias fornecidas com o produto LG atendem à resolução do Conama (Conselho Nacional do Meio Ambiente) nº 257 de 07/1999 e 263 de 11/99, por isso as mesmas podem ser descartadas direto no lixo doméstico.

3. Produto:

Para obter o máximo de aproveitamento de materiais recicláveis e destinar corretamente materiais perigosos de nossos produtos (cinescópio, compressor), no fi m de sua vida útil, encaminhe às companhias especializadas em reciclagens. Não queime e nem jogue em lixo doméstico.

Instruções de Segurança

ADVERTÊNCIA

PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO, NÃO EXPONHA ESSE EQUIPAMENTO À CHUVA E À UMIDADE.

AVISO

PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO REMOVA AS TAMPAS (FRONTAL E TRASEIRA) DO EQUIPAMENTO. INTERNAMENTE NÃO EXISTEM PEÇAS PARA AJUSTE PELO USUÁRIO. ENCAMINHE A TV AO SERVIÇO TÉCNICO ESPECIALIZADO.

PARA OBTER MÁXIMA QUALIDADE DE IMAGEM SEM DISTORÇÃO, É NECESSÁRIO SINAL DIGITAL DE ALTA QUALIDADE EM FORMATO WI-DESCREEN E USO DE CONVERSOR/DECODIFICADOR DE SINAL.

Fonte de Alimentação

Este aparelho deverá funcionar somente com o tipo de alimentação indicada na etiqueta. Se você não tem certeza do tipo de rede elétrica da sua residência, contate o revendedor ou a companhia de energia local.

Instalação

Evite instalar sua TV próximo de lugares com água, por exemplo: banheiro, banheiras, cubas de pia, tanque de lavar, piso molhado ou piscina, etc. Não o coloque sobre um carrinho, suporte ou mesa instáveis, ele poderá cair e causar graves ferimentos em adultos ou crianças, além de danifi cá-lo seriamente. Use somente carrinhos ou superfícies recomendados ou vendidas com o aparelho. A instalação em paredes ou estantes deve seguir as instruções do fabricante.

As aberturas e fendas no televisor, servem para a ventilação e garantem o perfeito funcionamento, protegendo-o de superaquecimento. Essas aberturas não devem ser bloqueadas ou cobertas. Não coloque sua TV em cima de camas, sofá, tapete ou em outras superfícies similares e nem a instale num compartimento sem que haja uma abertura para ventilação adequada. Não use este produto junto a alto-falantes ou objetos metálicos para evitar que o magnetismo afete a pureza (uniformidade) das cores da imagem.

Cuidado com Líquidos

Este aparelho não deve ser exposto a gotejamento ou esguicho e nenhum objeto contendo líquidos, como vasos, que também não devem ser colocados sobre ele.

Uso

Não permita que algo se apóie no cabo de força da TV. Não posicione-o em locais transitáveis, para evitar tropeços no cabo. Não sobrecarregue as tomadas e extensões, isto pode resultar em incêndio ou choque elétrico. Nunca coloque objetos de nenhum tipo no interior do aparelho através das fendas, pois podem tocar em pontos de alta tensão ou causar curto-circuitos, resultando em incêndio ou choque elétrico.

Conserto

Não tente consertar esse aparelho abrindo ou removendo a tampa. Isto lhe deixará exposto a tensão perigosa e a outros riscos. Deixe qualquer reparo ao pessoal da assistência técnica autorizada.

Nota Importante

Evite o uso prolongado do aparelho com volume superior a 85 decibéis pois isto poderá prejudicar a sua audição.

Para estabelecer um nível de áudio seguro, recomendamos ajustar o volume a um nível baixo e em seguida aumentar lentamente o som até poder ouvi-lo confortavelmente e sem distorções.

Também recomendamos evitar a exposição prolongada a ruídos muito altos.

Para referência, listamos abaixo alguns exemplos, com as respectivas intensidades sonoras em decibéis.

Exemplos
Nível de Decibéis	30 Biblioteca silenciosa, sussurros leves.
	40 Sala de estar, refrigerador, quarto longe do trânsito.
	50	Trânsito leve, conversação normal, escritório silencioso.
	60	Ar condicionado a uma distância de 6 m, máquina de costura.
	70	Aspirador de pó, secador de cabelo, restaurante ruidoso.
	80	Tráfego médio de cidade, coletor de lixo, alarme de despertador a uma distância de 60 cm.
	OS RUÍDOS ABAIXO PODEM SER PERIGOSOS EM CASO DE EXPOSIÇÃO CONSTANTE
	90	Metrô, motocicleta, tráfego de caminhão, cortador de grama.
	100	Caminhão de lixo, serra elétrica, furadeira pneumática.
	120	Show de banda de rock em frente às caixas acústicas, trovão.
	140	Tiro de arma de fogo, avião a jato.
	180	Lançamento de foguete.

Informação cedida pela Deafness Research Foundation, por cortesia.

Anote o modelo e o número de série

O modelo e número de série estão na etiqueta traseira deste aparelho. Anote as informações aqui solicitadas e guarde esse guia e a nota fi scal como documentos permanentes da sua compra.

Data da compra:

Loja/Depart:

End. Loja:

Modelo:

N° Série:

Instruções de Instalação

Antes da instalação

1. Não exponha o produto sob luz solar direta, ou próximo a fontes de calor, como aquecedores, fornos e similares.

2. Não utilize o produto em lugares úmidos, como banheiros ou qualquer lugar sujeito à água.

3. O aparelho não deve fi car exposto à gotejamento ou esguicho, e nenhum objeto com líquidos deverá ser posto sobre ele.

4. Não use água para limpeza do produto. Isto pode causar danos ao produto ou causar choque elétrico.

5. Em caso de fumaça ou cheiro estranho vindo do aparelho, desligue-o e desconecte-o da tomada e contate o revendedor local ou posto de assistência autorizado.

6. Não tente consertar o produto por conta própria. Contate o revendedor local ou o posto de assistência autorizado.

7. Durante tempestades com raios, desconecte o aparelho da tomada e não toque no cabo da antena.

8. Dobre a ponta da antena entre os lados interno e externo do prédio, para evitar o fl uxo da água da chuva.

9. Não coloque nenhum objeto nas fendas de ventilação do aparelho.

1. Não coloque objetos pesados sobre o produto.

2. O fi o terra deverá estar conectado.

- Se o fi o terra não estiver conecta- do, pode ocorrer perigo de choque el

- Se o método de aterramento não for possível, um circuito paralelo com disjuntor deverá ser empregado e instalado por pessoal qualifi cado.

- Não conecte o fi o terra aos cabos de telefone.

Notas

- Não toque no cabo de força com as mãos molhadas, há risco de choque elétrico.

- Desconecte as conexões principais (exemplo: antena, dvd ou outro aparelho) antes de mover o produto.

- Não coloque o produto em uma instalação embutida como uma estante de livros ou prateleira. Fique atento à distância mínima permitida para uma boa ventilação.

- Quando o produto for instalado em uma mesa, tenha cuidado para não colocá-lo nas extremidades da mesma. Isto pode ocasionar queda e causar acidentes.

- Não instale antena externa próxima a linhas de energia, luz elétrica ou circuitos de corrente. Isto pode causar choque elétrico.

- Evite puxar o cabo de força da tomada para desconectálo. Sempre desconecte o cabo pelo plugue.

- Assegure-se de que o cabo de força não esteja próximo de qualquer objeto quente como um aquecedor. Isto pode causar incêndio ou choque elétrico.

- Evite utilizar o aparelho quando o cabo, a tomada ou a conexão da saída de força estiver solta. Isto pode causar incêndio ou choque elétrico.

- Ao descartar as pilhas siga corretamente as instruções contidas no manual, evitando assim problemas com ingestão acidental ou explosões.

- Desconecte o produto da tomada antes de limpar. Não use limpadores líquidos ou à base de aerossol. Isto pode causar danos ao produto ou choque elétrico.

- Entre em contato com o Posto de Assistência Técnica Autorizada uma vez ao ano para limpar as partes internas do produto. O acúmulo de poeira pode causar falha mecânica.

- Em relação à saúde, o posicionamento dos espectadores muito perto da tela pode causar cansaço visual, irritação nos olhos, lacrimejamento e até dores de cabeça e no pescoço. Por este motivo, procure usar sempre o bom senso, evitando esses problemas ao manter uma distância apropriada da tela.

- Desconecte o produto da tomada quando o mesmo permanecer fora de uso por longos períodos.

- Só use as pilhas especifici cadas. O uso de materiais não especifici cados podem causar dano ao produto ou choque elétrico.

Lista de Acessórios

Ao comprar seu aparelho certifi que-se de que os seguintes acessórios acompanham o produto. Caso haja ausência de qualquer item (acessório), por favor contate o seu revendedor.

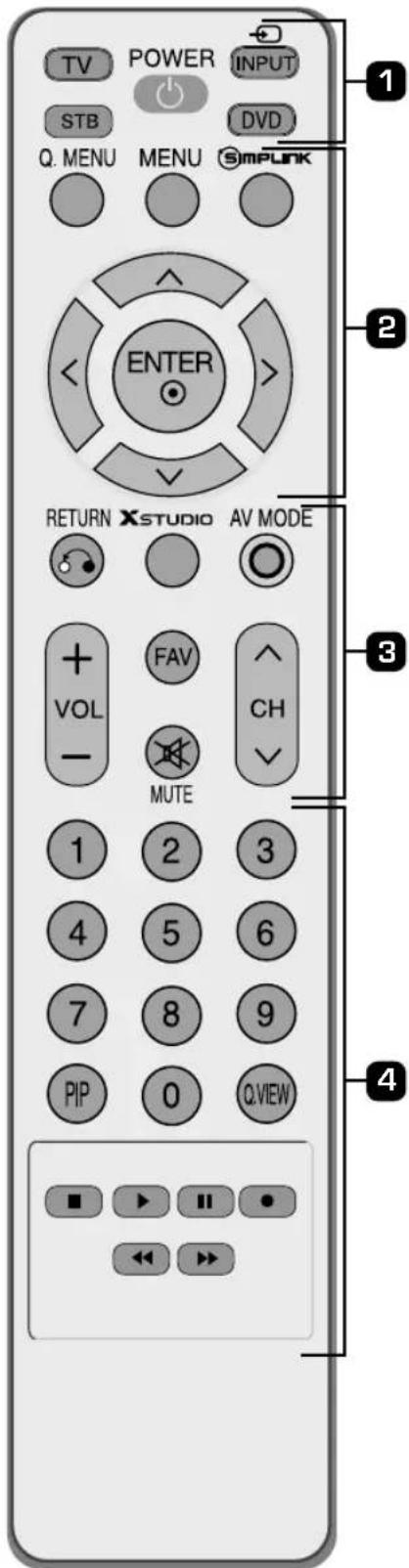

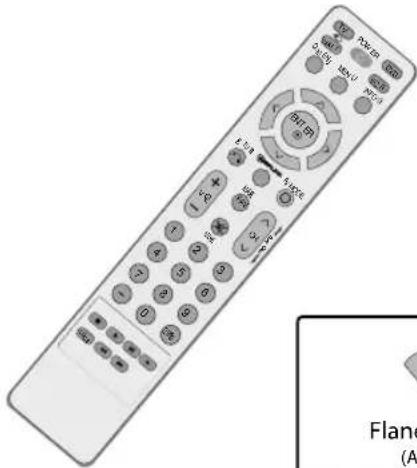

Controle Remoto

• Use o pano fornecido quando houver sujeiras ou impressões digitais na parte externa do seu aparelho.
• Para limpar você não precisa usar muita força, seja cuidadoso, pois excessos durante a limpeza podem causar descoloração e riscos no aparelho.

Cabo de Força

Antes de ligar o aparelho, remova o filme de proteção do painel frontal e (ou) traseiro da TV.

Somente TVs de Plasma

Tampa de Proteção

(A figura deste acessório pode ser diferente dependendo do modelo)

(Somente 42PG60UR)

Parafusos de Fixação da Base

(Detalhes de uso na seção "Desembalando")

Somente TVs de LCD

(A figura deste acessório pode ser diferente dependendo do modelo)

Parafusos de Fixação

(Detalhes de uso na seção "Desembalando")

Desembalando

Somente 32LG64UR/42LG64FR

1. Coloque o produto sobre uma superfície acolchoada para protegê-lo de possíveis danos.

32LG64UR

42LG64FR

1. Encaixe o suporte pedestal à base, fi xando corretamente os parafusos fornecidos conforme fi gura.
2. Encaixe a base conforme fi gura.
3. Efetue a fi xação dos parafusos fornecidos.

Somente 42PG60UR

1. Coloque o produto sobre uma superfície acolchoada para protegê-lo de possíveis danos.

1. Encaixe a base conforme fi gura.
2. Efetue a fi xação dos parafusos fornecidos.

Nota:

Ao fi xar o pedestal ao aparelho (Plasma ou LCD) verifi que se os parafusos foram apertados completamente, isto evita quedas e acidentes. Para fi xar os parafusos não use força excessiva, evitando assim danos ao aparelho.

1. Instale e organize os cabos de acordo com a sua necessidade.

1. Instale o organizador e a presilha de cabos conforme imagem.

2. Para remover segure o organizador de cabos com as duas mãos e puxe-o para cima.

Somente 32LG64UR/42LG64FR

1. Gire o organizador de cabos como indicado e coloque os cabos dentro da fenda do organizador de cabos.

Somente 42PG60UR

1. Instale e organize os cabos de acordo com a sua necessidade.

1. Instale o organizador e a presilha de cabos conforme imagem.

2. Para remover segure o organizador de cabos com as duas mãos e puxe-o para cima.

Pedestal Giratório

Após instalar seu aparelho, ajuste manualmente a posição esquerda ou direita da tela usando o pedestal giratório.

Quando remover o pedestal e instalar o aparelho na parede, melhore a visualização instalando a tampa protetora.

TVs de Plasma - posicione a tampa e pressione os botões da esquerda e da direita.

TVs de LCD - posicione a tampa com a marcação FRONT no aparelho, pressionando-a até ouvir um clique.

* Antes de colocar a tampa protetora, remova a fi ta adesiva indicada na imagem acima.

Instalando em uma mesa

O aparelho pode ser montado em uma mesa conforme a imagem.

Nota:

Assegure uma ventilação adequada seguindo estas recomendações (ver imagens). Afaste o aparelho pelo menos 10 cm de cada lado da parede.

Fixando na parede

Após instalar o produto em uma mesa, fi xe-o à parede, evitando quedas, tombamentos, danos ou acidentes.

1. Use parafusos (não fornecidos) para fi xar o produto à parede.

1. Prenda os suportes (não fornecidos) à parede com os parafusos (não fornecidos).

2. Para maior segurança use uma corda resistente (não fornecida) para amarrar o produto. Amarre a corda de tal modo que ela fi que na horizontal.

- Desfaça as amarras antes de mover o aparelho para outro local.

Instalando na parede

Assegure uma ventilação adequada seguindo estas recomendações (ver imagens). Afaste o aparelho pelo menos 10 cm de cada lado da parede.

TVs LCD

Se a TV estiver fria ao toque, poderá haver uma "luz" pequena quando ela estiver ligada. Isto é normal, não há nada de errado com a TELEVISÃO.

• Alguns defeitos de pontos minúsculos poderão ser visíveis na tela, aparecendo como manchas vermelhas, verdes, ou azuis. Porém, elas não têm nenhum efeito adverso no desempenho do aparelho.
• Evite tocar ou colocar seus dedos contra a tela de LCD por longos períodos de tempo. Esta ação ocasiona distorções temporárias na tela.

Antes de "descartar" o aparelho

• A luz fl uorescente usada neste produto contém uma quantidade pequena de mercúrio.
• Não elimine este produto com o lixo geral da casa.
• A eliminação deste produto deve ser tratada de acordo com os regulamentos da autoridade local.

Painéis: Frontal, Lateral e Traseiro (TVs de Plasma)

Painel Frontal

Painel Traseiro/Lateral

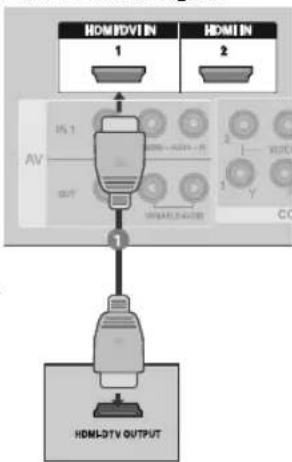

1. HDMI/DVI IN: Para conectar aparelhos via HDMI.

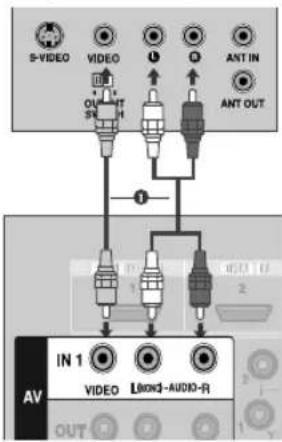

2. Entrada AV IN 1: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).
3. Saída AV OUT (VARIABLE AUDIO OUT): Distribua os sinais de áudio e vídeo analógico para outros equipamentos.

4. ANTENNA IN: Conecte sua antena externa a este terminal.

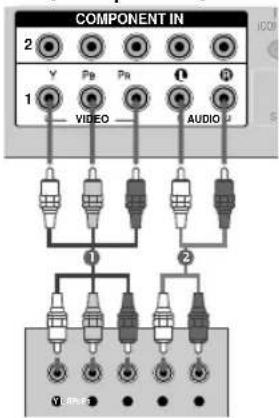

5. COMPONENT IN 1/2: Conecte aparelhos com saída vídeo componente (Y Pb Pr).

6. Entrada RGB/IN:

7. RGB(PC): Use para conectar seu computador.
   • AUDIO (RGB/DVI): Use para conectar o áudio do PC ou DTV.

8. Entrada para o Cabo de Força: Conecte aqui o cabo de força.

9. Entrada USB

10. Entrada HDMI 3: (idem item 1).
11. Entrada AV IN 2: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).

• S-VIDEO: Conecte aqui aparelhos com saída S-VIDEO.

1. Entrada RS-232C: porta de serviço.

Painéis: Frontal, Lateral e Traseiro (TVs de LCD)

Painel Traseiro/Lateral

1. HDMI/DVI IN: Para conectar aparelhos via HDMI.
2. Entrada AV IN 1: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).
3. Saída AV OUT (VARIABLE AUDIO OUT): Distribua os sinais de áudio e vídeo analógico para outros equipamentos.

4. ANTENNA IN: Conecte sua antena externa a este terminal.

5. COMPONENT IN 1/2: Conecte aparelhos com saída vídeo componente (Y Pb Pr).

6. Entrada RGB/IN:

7. RGB(PC): Use para conectar seu computador.
   • AUDIO (RGB/DVI): Use para conectar o áudio do PC ou DTV.

8. Entrada para o Cabo de Força: Conecte aqui o cabo de força.

9. Entrada USB

10. Entrada HDMI 3: (idem item 1) somente 42/47LG64FR.
11. Entrada AV IN 2: Conecte aqui suas fontes externas (DVD, VCR, Câmeras de Vídeo entre outros).
    • S-VIDEO: Conecte aqui aparelhos com saída S-VIDEO.

Controle Remoto

1

• TV: Para retornar ao modo TV, caso esteja controlando um DVD/STB com este controle.
- POWER: Liga/Desliga o apare-lho de TV.
- INPUT: Exibe um menu com as opções de entradas disponíveis. Use ∧/∨ para selecionar a opção desejada: TV, AV1, AV2, Component 1, Component 2, RGB-PC, HDMI1/DVI, HDMI 2 ou HDMI 3. Confi rme sua seleção pressionando ENTER.
• STB: Para controlar seu Set-Top-Box.
• DVD: Para controlar seu DVD.

2

• Q. MENU: Acessa o menu rápido com as funções mais utilizadas em sua TV.
• MENU: Exibe na tela o menu de ajustes.
• SIMPLINK: Acessa o menu SIMPLINK e exibe a lista de aparelhos conectados via HDMI, ao seu televisor.
• SETAS DIRECIONAIS: Permite a navegação pelos menus e submenus de tela.
• ENTER: Para memorizar o menu ajustado/Para retornar o modo atual do televisor (apenas controle remoto).

3

• RETURN: Permite ao usuário retornar uma etapa em uma operação interativa.
• XSTUDIO: Use para acessar as funções disponíveis através da conexão USB.
• AV MODE: Permite acessar os modos de imagem padrão.
• VOLUME +/-: Aumenta ou dimi-nui o nível sonoro.
  • CH ∧/∨: Selecciona canais.
• FAV: Acessa os canais favoritos.
• MUTE: Emudece o som quando pressionada. Para restaurar o som pressione-a novamente.

4

• Teclas Numéricas (0\~9): Use para seleccionar os canais desejados.
• PIP: Ativa o modo PIP (janela secundária).
  • Q.VIEW: Retorna ao último canal selecionado.
• Teclas de Controle VCR/DVD: Use-as para controlar alguns aparelhos STB/DVD (ver lista de códigos) ou com a função SIM-PLINK.

1. Retire a tampa do compartimento de pilhas na parte traseira e insira duas pilhas (tam. AAA) com os pólos positivos e negativos posicionados corretamente.

Não misture pilhas velhas e novas. Nunca misture pilhas diferentes (padrão, alcalina, etc.).

Área de Operação

Aponte o controle remoto para o sensor (painel frontal) e pressione as teclas.

• Distância: Em torno de 7m à frente do sensor remoto.
• Ângulo: Em torno de 30 (graus) em cada direção da frente do sensor remoto.

Conectando

Conectar antenna externa

Para uma melhor recepção, é recomendável que seja usada uma conexão de antena externa.

Antenas e cabos muito desgastados pelas condições climáticas podem reduzir a qualidade do sinal. Inspezione a antena e os cabos antes de conectá-los.

PARA MÁXIMA QUALIDADE DE IMAGEM SEM DISTORÇÃO, É NECESSÁRIO SINAL DIGITAL DE ALTA QUALIDADE EM FORMATO WIDESCREEN E O USO DE CONVERSOR/DECODIFICADOR DE SINAL.

Notas:

• Para melhorar a qualidade de sinal em uma área com problemas de recepção, adquira um amplifi cador de sinal e instale-o corretamente.
• Se necessitar dividir sua conexão para duas TVs, instale um divisor de sinal.
• Se a antena não for instalada corretamente, contate seu revendedor para assistência.

Conectar através de um Gravador

1. Conecte o cabo da antena na entrada ANT. IN (gravador).

1. Feito isto, conecte o cabo RF na conexão ANT. OUT (gravador) e na ANTENNA IN (TV).

Notas:

- Para evitar o ruídos na tela (interferência), deixe o gravador a uma distância adequada da TV.

• Não é aconselhável deixar imagens estáticas por muito tempo, isto pode deixar marcas permanentes na tela.
• Ajuste o interruptor de saída do gravador no canal 3 ou 4. Para reproduzir não esqueça de selecionar o mesmo canal na TV.
• Estes ajustes são válidos para os gravadores encontrados no mercado. Para maiores informações consulte o manual de instrução destes aparelhos.

Conectar equipamentos externos

Conexões HDMI/DVI

A conexão HDMI (Interface Multimídia de Alta Definição) inclui vídeo e áudio em uma única conexão digital.

1. Conecte o cabo HDMI em uma das entradas HDMI de sua TV à saída HDMI de seu aparelho de DVD ou DTV.
2. Ligue a TV. Pressione INPUT, no menu use ∧/∨ para selecionar a entrada HDMI dese-jada. Pressione ENTER e confi rme sua sele-ção.
3. Ligue o equipamento externo e inicie a reprodução.

Notas:

• Através do cabo HDMI, sua TV pode receber sinal de vídeo e áudio simultaneamente.
• Se o DVD ou Set-top-box não suportar o modo automático, você deverá ajustar a resolução de saída.

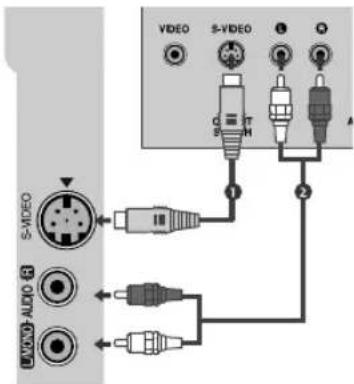

Usando a Conexão S-VIDEO

1. Conecte o cabo S-VIDEO do equipamento externo ao terminal S-VIDEO da TV.
2. Conecte o cabo de AUDIO L/R do equipamento externo ao terminal AUDIO L/R - IN 2 da TV.
3. Use INPUT para seleccionar AV 2.
4. Inicie a reprodução do equipamento externo.

Nota:

- No caso de equipamento MONO, conecte o cabo de saída de áudio ao terminal ÁUDIO L/MONO IN da TV para que o som possa ser reproduzido nos dois alto-falantes.

Entradas ÁUDIO/VÍDEO (AV IN1 e 2)

1. Conecte o cabo de áudio/vídeo do equipamento externo ao terminal AV IN 1/2 de sua TV.
2. Seleção a entrada pressionando INPUT. No menu use ∧/∨ para selecionar a entrada AV desejada. Pressione ENTER e confi rme sua seleção.
3. Inicie a reprodução do equipamento externo.

Use as conexões COMPONENT IN 1 e 2 para obter uma melhor resolução de vídeo, quando estiver usando um aparelho de DVD ou DTV conectado a elas.

1. Conecte o cabo Y Pb Pr (não fornecido) e AUDIO L/R à sua TV e ao seu aparelho de DVD ou DTV seguindo corretamente a ordem das cores.
2. Ligue a TV e pressione INPUT para selecionar COMPONENTE 1 ou 2.
3. Ligue o DVD player, insira um DVD e inicie a reprodução.

Conectar DVI via HDMI

1. Conecte o cabo DVI à entrada HDMI/ DVI IN 1 da TV e à saída DVI do seu aparelho.
2. Conecte as saídas de áudio do aparelho à entrada AUDIO RGB/DVI da TV.
3. Ligue o equipamento DVI e sua TV. Pressione INPUT para selecionar HDMI1.

Notas:

• Se o PC não suportar a confi guração automática DVI, você deverá ajustar a defi nição da saída.
• Para conexão HDMI via DVI será necessário conectar os cabos de áudio separadamente.

Conectando a um PC

Transforme seu aparelho em um monitor usando a conexão RGB.

1. Conecte o cabo RGB (não fornecido) à entrada RGB (PC) da TV e à saída RGB do seu computador.
2. Conecte as saídas de áudio do PC à entrada AUDIO RGB/DVI da TV.
3. Ligue a TV e pressione INPUT para selecionar a entrada RGB-PC.

Enviar áudio e vídeo (fonte externa)

Envie os sinais de áudio e vídeo da TV ao equipamento externo através da conexão AV OUT.

Amplifi cador

Gravador

Equipamentos de Áudio

1. Conecte VARIABLE AUDIO OUT (TV) no equipamento externo, usando um cabo de áudio.
2. Desligue os alto falantes da TV no menu Áudio > Alto-Falantes.
3. No menu Áudio selecione Saída de Áudio > Saída Variável quando usar esta conexão em um amplifi cador.

Equipamentos de Áudio e Vídeo

1. Conecte AV OUT (TV) no equipamento externo, usando um cabo de áudio e vídeo.
2. No menu Áudio selecione Saída de Áudio > Saída Monitor quando usar esta conexão em um gravador.

Notas:

• Para mais informações consulte o manual de instruções do equipamento externo.
• Ao conectar com os equipamentos de áudio externo, tais como amplifi cadores ou alto-falantes, desligue os alto-falantes da TV.

- Os sinais das entradas COMPONENT, RGB e HDMI não podem ser usados para envio pela conexão AV OUT.

Notas Gerais sobre as Conexões

- Para maiores informações sobre as conexões consulte sempre o manual do equipamento externo.

- Quando estiver usando uma conexão HDMI/HDMI não será necessário conectar áudio auxiliar, pois ela suporta os formatos de áudio e vídeo na mesma conexão.

- Nas conexões Component 1 e 2 não esqueça de combinar corretamente as cores com os conectores: Y = Verde, Pb = Azul e Pr = Vermelho.

- Quando estiver usando uma conexão S-VIDEO você não necessita usar a conexão VIDEO IN 2.

- Dependendo da placa de vídeo utilizada, a conexão HDMI via DVI pode não funcionar no modo DOS.

- Se o dispositivo HDMI não estiver conectado ao cabo ou se houver uma conexão com interferências. "Sem sinal" será exibido na tela, indicando que a conexão não está confi gurada. Ajuste a conexão ou selecione outra resolução no dispositivo HDMI externo.

- Não é aconselhável deixar imagens estáticas por muito tempo, isto pode deixar marcas permanentes na tela.

- A sincronização das frequências verticais e horizontais são feitas separadamente.

- Quando estiver usando a conexão RGB/PC não use cabos maiores que 5 metros, isto evita ruídos e má qualidade de imagens.

- Verifi que a imagem da sua TELEVISÃO. Pode haver Interferência associada com a resolução, padrão vertical, contraste ou brilho no modo PC. Se a interferência estiver presente, mude a saída do PC para outra resolução, mude a taxa de restauração para outra taxa ou ajuste o brilho e contraste no menu IMAGEM até que a imagem fi que clara. Se a taxa de restauração da placa gráfico da PC não pude ser modifi cada, mude a placa gráfico da PC ou consulte o fabricante da mesma.

DESCRIÇÃO DAS ENTRADAS COMPONENTE

Conexão Componente TV Y PB P#
Conexão Componente DVD	Y	PB	PR
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

RESOLUÇÕES SUPORTADAS PELAS CONEXÕES

Dependendo da placa de vídeo e do sinal, pode haver interferências durante a busca da melhor qualidade da imagem (* somente 50PG60UR - 1somente 42/47LG64FR).

Conhecendo os Menus de Tela

Acessando...

1. Pressione MENU e visualize o menu de tela.
2. Use ∧/∨/<> para selecionar a opção desejada.
3. Pressione > para acessar o item desejado.
4. Pressione ENTER para confirmar e MENU para sair.

CANAL

Use este menu para defi nir as funções relacionadas a sintonia e memorização de canais.

Sintoniza automaticamente todos os canais disponíveis e os armazena na memória.

1. Seleção Programação Auto. Pressione > na opção Iniciar. A qualquer momento interrompa programação automática, pressionando RETURN.

Programação Auto.

Programação Manual

Após programar automaticamente, crie uma lista personalizada, adicionando ou excluindo canais.

1. Seleção Programação Manual e pressione>

1. Use ∧ para selecionar as opções:

2. TV/CATV: seleciona o canal a ser sintonizado manualmente. Use < / > para selecionar o canal desejado.

3. Memorizar/Excluir: para incluir (Memorizar) ou apagar (Excluir) o canal selecionado da lista de canais.
4. Sint. Fina: use este recurso quando o canal estiver com sinal fraco, chuviscado ou sem imagem. Use < /> para selecionar o ajuste desejado que varia entre -50 0 +50.

- Booster: use este recurso para melhorar a performance de sintonia do canal selecionado. Para usar o recurso selecione Ligado.

Canal Favorito

Com este recurso acesse rapidamente sua lista de canais favoritos.

1. Selezione Canal Favorito e pressione >.
2. Para selecionar uma posição use ∧/∨.

1. Para selecionar o canal use <//>. Pressione ENTER para confi rmar e RETURN para sair.

Nota:

Para selecionar os canais favoritos quando você estiver assistindo TV, basta pressionar FAV (controle remoto) para alternar entre os canais selecionados.

IMAGEM

Use este menu para defi nir as funções relacionadas a exibição das imagens.

Modo de Imagem

Ajusta as cores da TV para uma melhor visualização de acordo com o programa exibido.

1. Selezione Modo de Imagem e pressione >.
2. Use ∧/∨ para selecionar uma das opções: Sensor Inteligente → Vivo → Padrão → Cinema → Esportes → Jogos → Pessoal1 → Pessoal2.

* Sensor Inteligente: esta função ajusta automaticamente as cores da imagem de acordo com o ambiente em que a TV se encosível personalizar os aj

Sensor Inteligente √ Vivo Padrão Cinema Esportes Jogos Pessoal1 Pessoal2

1. Pressione ENTER para confirmar e MENU para sair.

Modo personalizado (Pessoal 1 ou 2)

1. Selezione Pessoal1 ou 2 e pressione >.

2. Seleccione o item pressionando ∧/∨, os recursos mudam na ordem Luz Traseira (somente LCD) → Contraste → Brilho → Cor → Nitidez → Matiz...

3. Com <faça os ajustes no recurso selecionado. Para sair pressione RETURN.

Temperatura de Cor

Use esta função para ajustar a temperatura das cores.

- Quente: valoriza as cores quentes (vermelho).

- Pessoal: personalize a temperatura das cores ajustando os itens separadamente (Vermelho, Verde e Azul).

Nota:

Esta função estará disponível somente quando for selecionado Pessoal 1 ou 2 na função 'Modo de Imagem'.

Função XD

XD é uma tecnologia exclusiva da LG Electronics, é utilizada para exibir uma fonte de alta defi nição de imagem.

1. Selezione XD e pressione>.
2. Com ∧/∨ selecione a opção Auto (Automático) ou Manual.

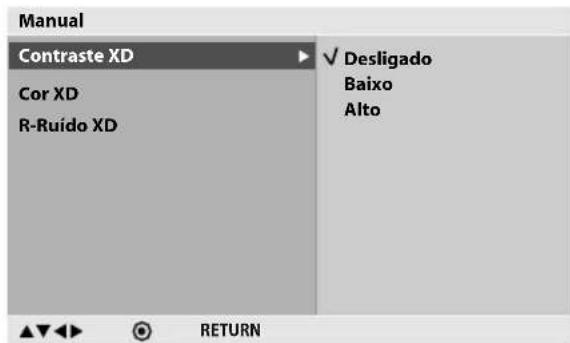

3. Se a opção selecionada for Manual use ∧/∨/</> para selecionar e ajustar os itens da função.

• Contraste XD: otimiza o contraste automaticamente de acordo com o brilho da refl exão.
• Cor XD: Ajustando as cores da refl exão automaticamente para reproduzir cores mais próximas das cores naturais.
• R-Ruído XD: Reduz os índices de ruídos que danifi - cam a imagem original, selecione entre os modos Alto, Baixo e Adaptável.

Nota:

Esta função estará disponível somente quando for selecionado Pessoal 1 ou 2 na função 'Modo de Imagem'.

Controle Avancado

1. Seleção Avançado e pressione > em Ativar. Pressione ∧/∨/<> para selecionar e ajustar a função.

Gama

No modo Alto avalia a exibição de imagens brancas e no Baixo avalia as imagens de contraste alto. Esta função não está disponível no modo RGB-PC.

Cinema Real

Ajusta o seu televisor para uma melhor qualidade de imagem durante a exibição de um fi lme. Este modo opera somente em TV, AV, S-VIDEO e COMPONENT na resolução 480i/576i.

Nível de Preto

Ajusta o contraste e o brilho da tela.

• Baixo: A refl exão da tela escurece.
• Alto: A refl exão da tela adquire maior luminosidade.

Nota:

Função disponível nos modos TV, AV, S-VIDEO, COMPONENT e HDMI.

Eye Care (somente TVs de LCD)

Esta função limita o brilho da tela, reduz a intensidade e baixa a tensão da luz traseira para diminuir o brilho se o nível médio da imagem estiver muito alto.

Nota:

Função disponível nos modos Padrão, Esportes, Jogos, Pessoal 1 e 2.

Formato da Tela

Usando esta função selecione o melhor formato de exibição para as imagens na tela. Para ajustar use Q.MENU ou acione o recurso por meio do menu de ajustes.

1. Pressione Q.MENU. Em seguida useA/V e selecione a opção Formato da Tela.
2. Pressione < para seleccionar o formato desejado.

- 16:9: Ajusta o quadro horizontalmente, em uma proporção linear, adequando o sinal para ocupar a tela inteira.

- 4:3: Ajusta a imagem da tela para o formato 4:3, permitindo assistir as imagens de sinal analógico (Padrão das emissoras de TV aberta) sem distorção.

- Zoom1 e 2: Zoom 1: Amplia a imagem sem qualquer alteração, cortando as partes acima e abaixo. Zoom 2: Amplia a imagem distorcendo-a para encaixar na tela.

- Just Scan: Proporciona uma melhor visualização da imagem sem perda da resolução da imagem original.

Just Scan

Notas:

• No modo Just Scan se houver falha (interferência) na imagem original, estas serão visualizadas nas extremidades.
• Just Scan opera em Componente/DTV (720p / 1080i / 1080p) e HDMI-DTV, DVI-DTV.
• Zoom1 e Zoom2 atuam somente em AV1/2 e TV. Para navegar nos modos de Zoom, selecione Ajuste de Zoom (Q.MENU) e use ∧/∨ para ajustar a posição da imagem.

Reiniciar Imagem

Use este recurso quando desejar voltar as confi gurações de imagem do seu aparelho para o modo padrão de fábrica.

1. Selezione Reiniciar (Imagem) e pressione > em Ativar.

ÁUDIO

Use este menu para defi nir as funções relacionadas a qualidade de som do seu aparelho.

Modo de Áudio

Este recurso ajusta de forma automática a qualidade do som de acordo com o programa exibido, sem a necessidade de ajustes especiais.

1. Selezione Modo de Áudio e pressione >.

2. Pressione e selecione um dos modos disponíveis: SRS TSXT → Voz Nítida -Padrão Música Cinema → Esportes → Jogos -Pessoal.

• SRS TSXT: Melhora o áudio de qualquer formato de multi-canal e enriquece os tons baixos. Em sons estéreo produz uma experiência avançada se comparada ao modo estéreo padrão.

• Voz Nítida: Destaca a voz das pessoas durante uma programação.

• Pressione ENTER para confirmar e MENU para sair.

Ajuste o modo de som de acordo com a sua necessidade.

1. Selezione Pessoal e pressione>.
2. Usando ∧/∨/<> sele- cione e modifi que os ajustes e obtenha um efeito de som personalizado, para sair pressione RETURN.

Volume Automático (AVL)

Com este recurso, o volume do seu aparelho estará nivelado automaticamente para todos os canais.

1. Selezione AVL e pressione >
2. Pressione ∧/∨ e selecione Ligado ou Desligado. Pressione ENTER para confirmar e MENU para sair.

Balanço

Use o recurso balanço quando desejar testar os alto falantes (esquerdo e direito) ou anular um dos dois de sua TV.

1. Selezione Balanço e pressione>.
2. Use </> para deslizar o controle total para direita (alto falante direito), ou para a esquerda (alto falante esquerdo).

Nota:

Use este recurso para testar os alto falantes. Excessos de uso (um canal L/R) pode gerar sobrecarga ou queimá-lo.

Alto Falantes da TV

Use este recurso quando desejar anular a emissão de sons nos alto falantes de sua TV.

1. Seleção Alto-Falantes e pressione>. Em seguida use ∧/∨ para selecionar Desligado.

Notas:

- Ao selecionar Desligado não será emitido nenhum som através dos alto falantes, para voltar ao normal selecione Ligado.

- Use este modo quando estiver emitindo o sinal de áudio da TV para outro equipamento, por exemplo um Home Theater.

Saídas de Áudio

Selecione para qual aparelho externo está sendo distribuído o sinal da TV.

1. Seleção Saída de Áudio e pressione>. Em seguida use ∧/∨ para selecionar Saída Monitor ou Saída Variável.

- Saída Monitor: use esta opção quando for distribuir os sinais para outra TV ou um Gravador de DVD.

- Saída Variável: use esta opção quando for distribuir os sinais para um Amplifi cador ou Home Theater.

TIME

Use este menu para defi nir as funções relacionadas aos ajustes de tempo de sua TV.

Relógio

Ajusta a hora de sua TV.

1. Com <selezione os ajustes de hora e de minuto. Pressione ∧/∨ para modifi cá-los.

2. Para sair pressione RETURN.

Nota:

O relógio usa sistema de 12 horas. Certifi que-se de ajustar AM e PM corretamente (AM = antes do meio dia e PM = depois do meio dia).

Desligar TV

Use este recurso para desligar sua TV na hora marcada. O ajuste fi ca memorizado e, todos os dias no mesmo horário o aparelho irá se desligar automaticamente, desde que o relógio esteja corretamente ajustado.

1. Selezione Desligar TV e pressione>.
2. Na função pressione > até selecionar Desligado. Use ∧/∨ e selecione Ligado. Em seguida faça os ajustes de Hora e Minuto.
3. Para navegar use ◀(seleciona Hora/Minuto/Ligado) e usando ∧/∨, ajuste os itens seleccionados.
4. Para sair pressione RETURN.

Ligar TV

Use este recurso para ligar sua TV na hora marcada.

1. Selezione Ligar TV e pressione >.
2. Repita os passos 2 e 3 da função Desligar TV para selecionar os ajustes desta função.

1. Para sair pressione RETURN.

Notas:

• O ajuste fi ca memorizado e todos os dias no mesmo horário o aparelho irá ligar automaticamente, desde que ele esteja no modo STANDBY.
• Para o ajuste funcionar corretamente não esqueça de selecionar 'Ligado' para a função (Ligado/Desligado).

Função Soneca

Use a função para desligar o aparelho em um tempo determinado.

1. Seleção Função Soneca e pressione >
2. Usando ∧/∨ selecione o tempo desejado para o desligamento, Desativado→10 min -20 min 30 min →60 min→90 min→120 min -180 min 240 min →Desligado... (Ajuste também esta função usando Q. MENU).
3. Pressione MENU para sair.

Desligar Auto. (Desligar automaticamente)

Quando esta função estiver na posição Ligado o aparelho desliga automaticamente caso o canal selecionado fi car sem sinal por mais de 10 minutos.

OPTION

Este menu ajusta as funções especiais de sua TV.

Idioma

Seleciona um idioma para os menus de tela do aparelho.

1. Selezione Idioma (Language) pressione> em Ativar.
2. Com <selecione a opção desejada.
3. Para sair pressione MENU .

Bloqueio de Teclas

Use esta função para travar as teclas do painel lateral.

1. Seleccione Bloqueio de Teclas e pressione >.
2. Seleccione Ligado para ativar o bloqueio das teclas.
3. Para sair pressione MENU.

Nota:

Se esta função estiver no modo 'Ligar', só será possível ligar a TV. O uso das teclas CH, VOL, ENTER e MENU do painel, estarão indisponíveis.

Closed Caption

Closed caption é o processo que converte o áudio de um programa que está sendo transmitido em palavras (legendas) que aparecem na tela da TV, se disponível pelo programa que estiver sendo exibido.

1. Selezione Closed Caption e pressione>.

2. Seleccione um dos modos disponíveis usando A/V

- Modo 1 e 2: Modo 1 – áudio principal (legendas do áudio original). Modo 2 – áudio secundário (legendas do áudio secundário em inglês, se disponível).

- Texto 1 e 2: Texto 1 – exibe informações especiais como previsão do tempo, bolsa de valores, notícias, se disponibilizadas pelo canal.

1. Pressione ENTER para confirmar e MENU para sair.

Notas:

• Para selecionar o modo Closed Caption rapidamente pressione Q.MENU e acesse a função Closed Caption.
• O modo Closed Caption só funciona se o canal seleccionado disponibilizar este recurso.

Método ISM - Minimização de Imagens Fantasmas

O que são as imagens fantasmas? Fenômeno que ocorre quando a tela fi ca submetida a uma imagem estática durante algum tempo e quando a imagem muda, as cores ativas da imagem anterior fi cam memorizadas na tela. Marcas na tela podem fi car visíveis com o televisor desligado. Esse é o mesmo fenômeno que ocorre nos televisores com CRT, a diferença é que no Telesior Plasma existe o Recursos (ISM) para prevenir, minimizar ou remover esse efeito. Quando o display fi car submetido a imagem estática durante longo período de tempo é impossível remover esse efeito completamente. A LG oferece um pacote de recursos de manipulação dos efeitos resultante de imagens estáticas, para eliminar, minimizar e remover o efeito desse fenômeno.

• Normal: Seleccione normal se as imagens fi xas ou fantasmas não causam problemas.
• Branquear: A imagem da TV é substituída por uma tela branca (recomenda-se o uso da função por 10 minutos). Para voltar à visualizar a imagem normal, pressione qualquer tecla. Use esse modo para remover ou minimizar as imagens que já foram memorizadas na tela.
• Órbita: A cada 2 minutos a imagem é levemente deslocada. Use esse recurso para prevenir que pixels da mesma cor fi quem constantemente ativos.

• Inversão: As cores da imagem na tela serão invertidas, alternando entre imagem normal e invertida a cada 30 minutos.

• Para sair pressione MENU.

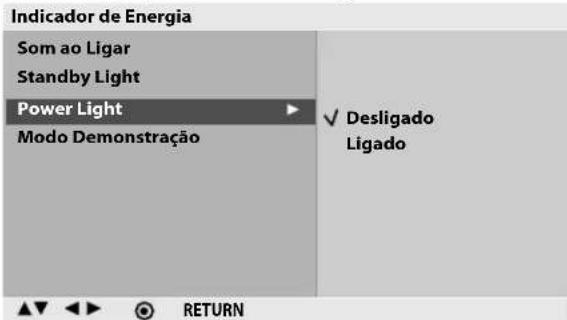

Indicador de Energia (TVs de LCD)

Ajuste a exibição das luzes e som ao ligar seu aparelho.

1. Selezione Indicador de Energia e pressione >.
2. Use ∧/∨ para selecionar as opções.

1. Pressione na opção desejada e usando seleção o ajuste desejado para a função.

- Som ao Ligar (somente LG64): controla a execução e intensidade sonora ao ligar o aparelho, selecione um dos níveis: Alto, Baixo, Médio ou Desligado.

• Standby Light: Selecione Ligado. O LED ficará vermelho no painel frontal no modo STANDBY. No modelo LG64 selecione Alto ou Baixo para a intensidade da luz em modo standby.
• Power Light: Controla a exibição do LED quando ligar o aparelho. Emite sinal lumínoso Vermelho e Azul ou Azul Claro (somente LG64) ao ligar, no modo Ligado o LED fi cará Azul ou Azul Claro (somente LG64).

• Modo Demonstração (somente LG64): neste modo o botão alterna suavemente entre os sinais luminosos vermelho e azul claro, selecione Ligado para esta função.

• Para sair pressione RETURN.

Economia de Energia (TVs de Plasma)

Ajuste o brilho da tela para reduzir o consumo de energia.

1. Selezione Economia de Energia e pressione >
2. Use ∧/∨ para selecionar um dos níveis de ajuste disponíveis que variam de 0 \~ 4.
3. Para sair pressione MENU.

Ajuste ID da TV

Use esta função para especificar uma identificação para seu aparelho. Ela serve quando houver necessidade de programar vários monitores dentro de um sistema.

1. Seleção Set ID e pressione >, Com a seleção um número para o aparelho (1 \~ 99).
2. Para sair pressione MENU.

Nota:

Para maiores informações consulte neste manual de instruções "Mapeamento de dados reais".

Reset de Fábrica

Use esta função para retornar todos os ajustes para o padrão de fábrica.

1. Seleção Ajustes de Fábrica e pressione >em Ativar.
2. No menu use </> para selecionar "Sim" ou "Não" e pressione ENTER.
3. Ao selecionar "Sim" o aparelho será desligado. Ao ligá-lo novamente será iniciado o modo assistente. Mais detalhes no item "Configuração Inicial" no Guia Rápido de Confi guração.

Funções Especiais

Transmissões Estéreo/SAP

Esta TV pode receber programas em estéreo MTS e quaisquer programas secundários de áudio (SAP) que acompanham a transmissão estéreo, uma vez que o sistema MTS permite transmitir o programa de áudio original acompanhando opcional. A função MTS não atua em modo vídeo.

1. Pressione Q.MENU. Use ∧/∨ e selezione SAP.
2. Use </> e selecione um dos modos disponíveis: Mono, Estéreo ou SAP.
3. Para sair pressione Q.MENU.

Confi gurações RGB-PC

As opções a seguir são exclusivas quando sua TV estiver sendo utilizada como monitor de computador.

1. No menu Imagem selezione Tela e pressione >.
2. Usando ∧/∨/<> selecione e ajuste a opção desejada.

Tela

Configuraçao Auto.
Configuraçao Manual	Fase	32
Modo XGA	Relógio	57
Reiniciar	Posicao-H	50
	Posicao-V	50

- Configuração Auto.: Ajusta automaticamente a posição da imagem minimizando os ruídos no modo RGB-PC.

- Configuração Manual: use para ajustar a imagem no modo RGB-PC manualmente.

- Fase: Esta função permite que você remova todo o ruído e espaços horizontais.

- Relógio: minimizar todas as barras verticais ou listras visíveis no fundo da tela. Além disso o tamanho de tela horizontal será modifi cado.

- Posição H/V: Esta função serve para ajustar a imagem para esquerda/direita (H) e para cima/baixo (V) na tela do aparelho.

- Modo XGA (somente RGB-PC): use esta função para selecionar a melhor resolução de imagem no modo RGB-PC (exceto 42PG60UR).

- Reiniciar: ajusta as opções para o padrão de fábrica.

1. Para sair pressione RETURN.

Notas:

- Esta função estará disponível nos seguintes modos: RGB-PC, COMPONENT (480i, 480p, 576i, 576p, 720p, 1080i, 1080p) e HDMI (480p, 576p, 720p, 1080i, 1080p).

- Ajustes de Fase e Relógio em COMPONENT (480i, 480p, 576i, 576p, 720p, 1080i, 1080p) e HDMI (480p, 576p, 720p, 1080i, 1080p) não estarão disponíveis.

SIMPLINK

Use esta função para controlar seus dispositivos externos como DVDs, Home Theaters, a partir do controle remoto da TV.

Esta função funciona apenas se o dispositivo estiver conectado via entrada HDMI e for compatível com SIM-PLINK.

Ativando a Função

1. Seleccione Ligado para ativar a função. Para sair pressione MENU.

Menu SIMPLINK

1. Para acessar o menu, pressione SIMPLINK (controle remoto).
2. Seleccione sua fonte de reprodução e pressione ENTER.

• TV: Seleccione este item para acessar a programação corrente da TV ou o último canal selecionado.

- DISC: Seleccione quando desejar reproduzir a partir do dispositivo conectado.

• VCR: Seleccione quando desejar reproduzir a partir do VCR conectado.

- HDD Recorder: Seleccione quando desejar reproduzir a partir do Gravador seus títulos preferidos.

- Speaker: Seleccione quais saídas sonoras usar, se os alto-falantes da TV ou as caixas acústicas do Home Theater, se um home estiver conectado.

1. Agora use ∧/∨/</>, ENTER e ■/►/11/●/◄◄/►► (controle remoto) para controlar seu dispositivo externo via HDMI com a função SIMPLINK.

Funcões SIMPLINK

• Reprodução Direta: Depois de conectado, o dispositivo passa a ser controlado pelo controle remoto da TV em suas principais características de reprodução
• Seleção de Dispositivo: Selecione o dispositivo desejado.
• Reproduz Discos: Reproduza e controle seus fi Imes com o controle remoto da TV.
• Auto Desligamento: Ao desligar a TV todos os dispositivos conectados são desligados automaticamente.
• Seleção de Áudio: Quando conectado a um Home Theater, selecione usar as saídas sonoras tanto da TV quando do Home Theater.

Conexão USB

Acesse seus arquivos de fotos, músicas ou fi lmes através do seu dispositivo USB.

Conectando...

1. Conecte seu dispositivo.
2. Será exibido o menu inicial. Seleção a opção desejada usando e pressione
   ENTER para confi r-mar.

1. Para acessar manualmente, pressione XSTUDIO ou MENU e selecione a opção USB.

2. No menu, selecione a opção desejada e pressione ENTER.

USB

1. Para remover o dispositivo pressione RETURN. Esta ação retorna ao modo TV.

Lista de Fotos

Menu de Tela

1. Slideshow: exibe as imagens de forma sequenciada.
2. Tempo slideshow: defi ne a velocidade do slideshow.
3. Reproduz músicas durante a exibição do slideshow.
4. Use para mover a um nível acima.
5. Use para navegar/seleccionar (Lista de Fotos).

Visualizando fotos

1. Seleccione a imagem desejada. Para exibir a imagem seleccionada pressione ENTER.
2. Durante a exibição da imagem selecione uma das opções adicionais:

• :ase para girar a imagem.
• <//>: use para avançar/voltar imagens.
• Pára a exibição e retorna à Lista de Fotos.
- ENTER: oculta/exibe o menu.

1. Para exibir em slideshow selecione [6]. Defi na a velocidade pressionando </> (> - lenta / >>> rápida) e pressione ENTER para confi rmar.

2. Seleccione ▶ e pressione ENTER para iniciar a exibição em modo slideshow.

Opções disponíveis neste modo.

1. Para exibir fotos com músicas, selecione antes, sua lista programada (detalhes no item "Reproduzindo suas músicas". Feito isto, selecione e pressione ENTER para iniciar o slideshow com músicas.
2. Pressione RETURN para retornar ao modo TV ou XSTUDIO para ir ao menu inicial.

Lista de Músicas

Menu de Tela

1. Use para mover a um nível acima.

2. Use para navegar/seleccionar (Lista de Músicas).

3. Apaga as músicas inseridas na lista programada.

Reproduzindo suas músicas

1. Seleccione a música desejada e pressione ENTER para iniciar a reprodução.
2. Para criar uma lista programada pressione FAV. O ícone indica a criação da lista.
3. Seleccione a faixa e pressione ENTER para inseri-la na lista programada. Seleccione também faixas de outras pastas.
4. Pressione < para acessar a lista programada. Seleccione a faixa desejada e pressione ENTER para iniciar a reprodução.
5. Para apagar a lista programada, pare a reprodução e pressione FAV. Seleccione "Apagar tudo" e pressione ENTER.
6. Pressione RETURN para retornar ao modo TV ou pare a reprodução e com XSTUDIO retorne ao menu inicial.

Notas:

• A lista programada podem conter no máximo 30 faixas.
• Músicas protegidas não serão reproduzidas.
• Esta lista será usada durante a exibição de slideshow com músicas.
• Para arquivos danifi cados ou corrompidos o contador não será exibido ou ele poderá fi ca sempre em 00:00.
• Para evitar o desgaste da tela, a 'proteção de tela' executa movimentos aleatórios durante a reprodução. Para sair da proteção de tela, pressione ENTER.
• As teclas ◀◀ /▶▶ não atuam neste modo.

Lista de Filmes

Menu de Tela

1. Use para mover a um nível acima.
2. Use para navegar/seleccionar (Lista de Filmes).

Reproduzindo seus fi lmes

1. Seleccione o filme desejado e pressione ENTER para iniciar a reprodução.
2. Será exibido um menu, selecione as opções usando </> ou pressione ENTER para ocultá-lo.
3. Para ativar a opção selecionada pressione ∧.

• Controle: controla a exibição da legenda (Ligado/Desligado). Para selecionar sua opção use < /> .
• Idioma: Seleciona opções avançadas de exibição de legendas e idiomas disponíveis.

Lista de idiomas de legendas	◀	Latin 1	▶
Idioma da Legenda	◀	1/2	▶
Idioma de Áudio MP3	◀	1/2	▶

- Lista de idiomas de legendas: modifique a codificação para facilitar a exibição de caracteres especiais.

- Idioma de Legenda: seleciona outro idioma de legenda, se disponível.

- Idioma de Áudio: seleciona outro idioma de áudio se disponível.

• Para selecionar as opções disponíveis use ∧/∨. Para confi gurá-las pressione<//>.
• Posição: Controla a posição da legenda. Para controlar a posição use <//>.
• Sinc.: Ajusta a sincronização da legenda durante a reprodução (-5 \~ +5 em passos de 1 segundo). Para modifi car o ajuste use</> .
• ARC: Controla o tamanho da tela 4:3 ou 16:9. Para modifi car o formato use</>

• ENTER: oculta/exibe o menu rápido.

• Durante a reprodução use as Teclas de Controle VCR/DVD no controle remoto. As teclas disponíveis são: ■/▶/■/◀◀/▶▶.

• ■ : pára a reprodução e retorna ao menu Lista de Filmes.

• : inicia/retoma a reprodução.
• II : insere uma pausa na reprodução. Para reprodução quadro-a-quadro pressione-a repetidamente. Se este modo fi car ativo por 10 minutos o aparelho pára a reprodução e retorna à Lista de Filmes.
• ◀◀/▶▶: use para avanços/retrocessos durante a reprodução. Para selecionar a velocidade pressione-as repetidamente.

• || +▶: ativa a função câmera lenta somente em avanço. Pressione repetidamente para selecionar a velocidade desejada: 1/2 → 1/4 → 1/6 → 1/7.

• Pressione RETURN para retornar ao modo TV ou pare a reprodução e com XSTUDIO retorne ao menu inicial.

Você pode usar este código para alugar fi lmes através do sistema VOD (Vídeo sob demanda).

1. Seleccione USB > DivX (Código Região) e pressione > em Ativar.

1. Use o código do registro para comprar ou alugar os fi l-mes do serviço DivX® VOD no site www.divx.com/vod. Siga as instruções para fazer o download do vídeo e copie-o em uma unidade USB para reproduzir na TV.

2. Para sair pressione MENU.

Nota:

Todos os vídeos baixados no sistema DivX® VOD só podem ser reproduzidos neste aparelho.

Notas Gerais:

As informações aqui descritas são válidas para os modos de reprodução Músicas, Fotos e Filmes.

• Quando estiver nos menus de Lista de Músicas, Fotos ou Filmes, se nenhuma tecla for pressionada por um período de tempo, o aparelho retorna automaticamente ao modo em que estava anteriormente.
• Enquanto o aparelho estiver efetuando a leitura de uma foto, música ou fi lme, algumas funções no controle não atuarão. Aguarde até o aparelho efetuar a leitura do arquivo selecionado.

Informações sobre Compatibilidade

Arquivos de Imagens

• Tipo/Extensão: JPEG / *jpg.
  • Largura máxima: 4800 pixels.

Notas:

• Imagens JPEG em modo progressivo não serão exibidas.
• Para exibição de slideshow com música, se nenhuma tecla for pressionada, após 4 horas o aparelho pára a reprodução.

Arquivos de Músicas

• Tipo/Extensão: MP3 / *.mp3.
  • Taxa de Bits: 8 \~ 320Kbs.
• Amostra de Frequência: 32 \~ 48kHz.

Arquivos de Filmes

- Tipo/Extensão: AVI, MPEG / *.avi, *.divx, *.mpeg, *.mpg, *.mpe.

• Tamanho: 720 x 480 pixels.

- Codifi cação de Vídeo: MP43, DIVX_3_11, DIVX_4_12, DIVX_5_0, XVID, MP4S, RMP4, MP4V, 3IVX.

- Codifi cação DIVX suportada: DIVX3, DIVX4, DIVX5.

- Formato de Áudio: AC3, PCM, MPEG, MP3.

- Formato de Legendas suportadas: SubRip (*.srt / *.txt), SAMI (*.smi), SubStation Alpha (*.ssa / *.txt), MicroDVD (*.sub / *.txt), SubViewer 2.0 (*.sub / *.txt), VobSub (*.sub).

Notas:

- Para usar o recurso de legendas não esqueça de copiar o arquivo de legendas no dispositivo USB.

Sobre os dispositivos USB

• Só um dispositivo USB é reconhecido. Portanto, não é possível o uso de HUB USB.
• Dispositivos que usam programas de reconhecimento automático podem não ser reconhecido pelo aparelho.

• Ao usar um multi-leitor de cartão, serão admitidas no máximo quatro dispositivos simultaneamente.

• A velocidade de reconhecimento pode depender do dispositivo conectado.

• Não desligue a TV ou desconecte o dispositivo enquanto o mesmo estiver em funcionamento. Isto pode acarretar perda de dados ou danifi car seu equipamento.

- Não conecte dispositivos usados para armazenar arquivos de computador (documentos, planilhas, etc). Isto pode causar na TV mau funcionamento ou falhar ao ser conectado. Use dispositivos que contenham arquivos normais de música, imagens ou fi Imes.

- O particionamento admitido é FAT32 (somente uma participação). No caso de uma participação diferente, o dispositivo não será reconhecido.

- Se o seu dispositivo USB necessita de fonte externa, não esqueça de conectá-la. Caso contrário, o dispositivo não será reconhecido.

- Se o nome de uma pasta ou arquivo for muito longo, ele não será exibido ou reconhecido.

- Para dispositivos USB via cabo, use somente o cabo fornecido pelo fabricante. Cabos de grande extensão podem difi cultar o reconhecimento do dispositivo.

- Faça sempre cópias de segurança de seus arquivos, pois alguns dados podem ser perdidos caso ocorra queda de energia ou se o dispositivo for removido de forma errada. A administração dos dados é de responsabilidade do consumidor e o fabricante não cobre danos referente aos dados.

- O limite máximo é 1.000 arquivos e pastas, dados acima deste valor não serão reconhecidos.

- Esta conexão não suporta USB HDD (Discos USB).

DOLBY. DIGITAL

Produzido sob licença dos laboratórios Dolby. "Dolby" e o símbolo Duplo-D são marcas registradas dos laboratórios Dolby.

• Produto certifi cada pela DivX .
• Reproduz todas as versões de vídeo DivX® (inclusive DivX® 6) com reprodução padrão de arquivos DivX®.
• DivX® Produtos Certifi cados: "DivX, DivX Certifi cado e logotipos associados são marcas registradas de DivX, Inc. e sua utilização está protegida por leis de patentes e de licença."

Referências

Programando o controle Remoto

1. Para produtos LG (TV, DVD e STB) pressione a tecla do aparelho desejado para controlá-lo.
2. Para outros equipamentos pressione POWER para testar, se o aparelho não responder você precisará programá-lo.
3. Ligue o componente a ser controlado com o seu controle remoto. Em seguida, pressione a tecla correspondente ao dispositivo desejado, STB ou DVD (controle da TV).
4. Pressione simultaneamente MENU e MUTE por 2 segundos (modo de busca automático), a tecla do compo-

nente selecionado acende no controle remoto. Pressione POWER para verifi car se a programação está correta. Se em 20 segundos não for pressionada nenhuma tecla, favor repetir a operação.

1. Se você não conseguir identifi car o código do componente automaticamente pressione novamente MENU e MUTE e insira o código (usando as teclas numéricas) de acordo com seu aparelho (ver tabela abaixo), feito isto pressione POWER. Se o código estiver correto o aparelho se desligará.
2. Pressione MENU para gravar o código. A tecla do componente selecionado irá piscar duas vezes indicando que o código está gravado. Se não conseguir repita a partir do passo 4, inserindo outros códigos disponíveis.

Código Infravermelho

1. Como conectar: Conecte o seu controle remoto com fio à porta de controle remoto no painel traseiro da TV.
2. Código infravermelho do controle remoto:

- Forma de onda de saída: Pulso único, modulado 37.917KHz com sinal em 455KHz.

Carrier frequency

FCAR = 1 / TC = fOSC / 1 2

Duty ratio = T1/TC = 1 / 3

- Confi guração de quadro

Primeiro quadro

A forma de onda é transmitida até quando a tecla for pressionada.

Instalação de dispositivo externo

Conecte à entrada RS-232C um equipamento de controle externo (como um PC ou um sistema de controle A/V) para controlar seu aparelho de TV externamente.

Como conectar:

1. Conecte a porta serial do equipamento de controle à entrada RS-232C no painel traseiro da TV (cabo não fornecido).

Notas:

• O controle remoto do aparelho e os botões laterais (exceto ON/OFF) não funcionarão se a TV estiver sendo controlada por uma PC ou dispositivo A/V).
• Para vários aparelhos use a função Set ID (Definir identidade) para identificá-los.

Tipo de conector - D-sub 9-pino macho RS-232C - Configurações

Configurações dos Fios (Cabo Padrão)
	PC	TV
RXD	3	TXD
TXD	3	RXD
GND 5		GND
DTR	4	DSR
DSR	6	DTR
RTS	7	CTS
CTS	8	7 RTS

Parâmetros de Comunicação

Transmissão/Recepção

Transmissão

[Command 1] : Primeiro comando para controle. (j,k,m or x)

[Command 2]: Segundo comando para controle.

[Set ID] : Você pode ajustar a ID para escolher o número da TV desejada no menu Opção. A faixa de ajuste é de 1 \~ 99, quando selecionar o ajuste de ID para "0" todos os aparelhos conectados são controlados. Os ajustes de ID são indicados em número decimais no menu e hexadecimal (0x0x \~ 0x63) no protocolo de transmissão/recepção.

[DATA] : Para transmitir dados de comando.

Transmita dado 'FF' para ler o status do comando.

[Cr] : Retorno de Portadora

Código ASCII '0x0D'

[ ]: Código ASCII 'espaço (0x20)'

OK (Reconhecimento)

[Command2][ ][Set ID][ ][OK][Data][x]

A TV transmite ACK (reconhecimento) baseado neste formato quando recebe dados normais. Neste momento, se o dado está no modo de leitura, ele indica a situação atual do dado. Se estiver no modo de gravação ele retorna ao PC.

Reconhecimento de Erro

[Command2][ ][Set ID][ ][NG][Data][x]

A TV transmite ACK (reconhecimento) baseado nesse formato quando recebe dados anormais de funções inviáveis ou erro de comunicação.

[Command 2]: Use o comando.

[Set ID]: Use caractere minúsculo, se a ID for 10, será enviado '0', 'a'

[Data]: Use caractere minúsculo, se os dados são 0xab, será enviado 'a', 'b'.

[NG]: Use caractere maiúsculo.

Lista de referências de comandos

	COMMAND1	COMMAND2	DADO(Hexadecimal)	COMMAND1	COMMAND2	DADO(Hexadecimal)
01. Ligar	k	a	00 ~ 01	15. Balanço k t 00 ~ 64
02. Formato da Tela	k	c	(pág. 23 )	16. Temp. de Cor k u 00 ~ 03
03. Desativar Tela	k	d	00 ~ 01	17. Ajuste (Vermelho) k v 00 ~ 3C
04. Volume (Mudo)	k	e	00 ~ 01	18. Ajuste (Verde) k w 00 ~ 3C
05. Control. Volume	k	f	00 ~ 64	19. Ajuste (Azul) k $ 00		~ 3C
06. Contraste	k	g	00 ~ 64	19. Status Anormal	k z	FF
07. Brilho	k	h	00 ~ 64	21. Método ISM	j p	00 ~ 03
08. Cor	k	i	00 ~ 64	22. Baixo Consumo	j q	00 ~ 04
09. Matiz	k	j	00 ~ 64	23. Config Auto. j	u 01
10. Nitidez	k	k	00 ~ 64	24. Equalizador	j v (pág. 24)
11. Seleccionar OSD	k	l	00 ~ 01	25. Comando de Tom	m a (pág. 24)
12. Controle Remoto(Modo Bloqueio)	k	m	00 ~ 01	26. Canal Adic./Excl.	m b	00 ~ 01
				27. Teclas	m c (pág. 24)
13. PIP/Janela Dupla	k	n	00 ~ 03	28. PIP (Entrada Principal)	x b (pág. 24)
14. PIP (Posição)	k	q	00 ~ 03	29. PIP (Entrada Secundária) x y (pág. 24)
				30. Luz Traseira	m g	0 ~ 64
				Somente TVs de Plasma		Somente TVs de LCD

1. Power (Command: k a)

Para controlar Ligar/Desligar TV.

Transmissão [k][a][ ][Set ID][ ][Dado][Cr]

Dado 00 : Desligar Dado 01 : Ligar

Reconhecimento [a][ ][Set ID][ ][OK/NG][Dado][x]

Para exibir Ligado/Desligado.

Transmissão [k][a][ ][Set ID][ ][FF][Cr]

Reconhecimento [a][ ][Set ID][ ][OK/NG][Dado][x]

Nota: Neste modelo, o reconhecimento acontece após llegar ou processar a conclusão. Pode haver atraso entre o comando e o reconhecimento.

02. Formato da Tela (Command: k c) (Imagem Principal)

Ajusta o formato da tela principal.

Você pode ajustar o formato da tela usando RATIO e

Q.MENU (controle remoto) ou no menu Imagem.

Transmissão [k][c][ ][Set ID][ ][Dado][Cr]

Reconhecimento [c][ ][Set ID][ ][OK/NG][Dado][x]

- Usando as conexões RGB-PC, Component ou HDMI selecione 16:9 ou 4:3 para formato de tela.

- Use Just Scan somente nos modos Componente (720p/1080i/1080p), HDMI (720p/1080i/1080p).

Para ativar e desativar a tela da TV.

Transmissão [k][d][ ][Set ID][ ][Dado][Cr]

Dado 0: Ativa a tela (Imagem)

Dado 1: Desativa a tela (Sem imagem)

Reconhecimento [d][ ][Set ID][ ][OK/NG][Dado][x]

Para controlar o volume mudo ligado/desligado.

Ajuste esta função pressionando MUTE (controle remoto).

Transmissão [k][e][ ][Set ID][ ][Dado][Cr]

Dado 0 : Mudo ligado (Sem som)

Dado 1: Mudo desligado (Com som)

Reconhecimento [e][ ][Set ID][ ][OK/NG][Dado][x]

05. Controle de Volume (Command: k f)

Use também VOL + / - (controle remoto).

Transmissão [k][f][ ][Set ID][ ][Dado][Cr]

Dado Min: 00 \~ Max: 64 (Referência 'Mapeamento de dados reais 1' - página 33).

Reconhecimento [f][ ][Set ID][ ][OK/NG][Dado][x]

Ajusta o contraste da imagem.

Transmissão [k][g][ ][Set ID][ ][Dado][Cr]

Dado Min: 00 \~ Max: 64 (Referência 'Mapeamento de dados reais 1' - página 33).

Reconhecimento [g][ ][Set ID][ ][OK][Dado][x]

07. Brilho (Command: k h)

Ajusta o brilho da imagem.

Transmissão [k][h][ ][Set ID][ ][Dado][Cr]

Dado Min: 00 \~ Max: 64 (Referência 'Mapeamento de dados reais 1' - página 33).

Reconhecimento [h][ ][Set ID][ ][OK/NG][Dado][x]

08. Cor (Command: ki)

Ajusta a cor da imagem.

Transmissão [k][i][ ][Set ID][ ][Dado][Cr]

Dado Min: 00 \~ Max: 64 (Referência 'Mapeamento de dados reais 1' - página 33).

Reconhecimento [i][ ][Set ID][ ][OK/NG][Dado][x]

09. Matiz (Command: k j)

Ajusta o matiz da imagem.

Transmissão [k][j][ ][Set ID][ ][Dado][Cr]

Dado Red : 00 \~ Green : 64 (Referência 'Mapeamento de dados reais 1' - página 33).

Reconhecimento [j][ ][Set ID][ ][OK/NG][Dado][x]

10. Nitidez (Command: k k)

Ajusta a nitidez da imagem.

Transmissão [k][k][ ][Set ID][ ][Dado][Cr]

Dado Min: 00 \~ Max: 64 (Referência 'Mapeamento de dados reais 1' - página 33).

Reconhecimento [k][ ][Set ID][ ][OK/NG][Dado][x]

11. Seleccionar OSD (Command: k l)

Transmissão [k][l][ ][Set ID][ ][Dado][Cr]

Dado 00: OSD desligado Dado 01: OSD ligado

Reconhecimento [I][ ][Set ID][ ][OK][Dado][x]

12. Modo Bloqueio do Controle

Remoto (Command: k m)

Para bloquear os comandos do painel frontal/lateral do aparelho.

Transmissão [k][m][ ][Set ID][ ][Dado][Cr]

Dado 0: Bloqueio desligado Dado 1: Bloqueio ligado

Reconhecimento [m][ ][Set ID][ ][OK/NG][Dado][x]

- Se você não estiver usando o controle remoto e o painel de controle, utilize este modo. Quando a TV for desligada o bloqueio será desativado.

13. PIP / Janela Dupla (Command: k n)

Controla a exibição da janela secundária (PIP) e janela dupla. Para acessar esta opção use PIP (controle remoto).

Transmissão [k][n][ ][Set ID][ ][Dado][Cr]

Dado 02: Janela Dupla 1 Dado 03: Janela Dupla 2

Reconhecimento [n][ ][Set ID][ ][OK/NG][Dado][x]

1. PIP (Posição) - (Command: k q)

Controla a posição da janela secundária (PIP). Para acessar esta opção use PIP (controle remoto).

Transmissão [k][q][ ][Set ID][ ][Dado][Cr]

Dado 00: Posição direita-abaixo na tela.

Dado 01: Posição esquerda-abaixo na tela.

Dado 02: Posição esquerda-acima na tela.

Dado 03: Posição direita-acima na tela.

Reconhecimento [q][ ][Set ID][ ][OK/NG][Dado][x]

Ajusta o balanço das caixas acústicas.

Transmissão [k][t][ ][Set ID][ ][Dado][Cr]

Dado Min: 00 \~ Max: 64 (Referência 'Mapeamento de dados reais 1' - página 33).

Reconhecimento [t][ ][Set ID][ ][OK/NG][Dado][x]

1. Temperatura de Cor (Command: k u)

Ajusta a temperatura de cor da imagem.

Transmissão [k][u][ ][Set ID][ ][Dado][Cr]

Dado 00: Médio 01: Frio 02: Quente 03: Pessoal

Reconhecimento [u][ ][Set ID][ ][OK/NG][Dado][x]

1. Ajuste (Vermelho) - (Command: k v)

Ajusta a cor Vermelha no item Temperatura de Cor.

Transmissão [k][v][ ][Set ID][ ][Dado][Cr]

Dado Min: 00 \~ Max: 3C (Referência 'Mapeamento de dados reais 2' - página 33).

Reconhecimento [v][ ][Set ID][ ][OK/NG][Dado][x]

1. Ajuste (Verde) - (Command: k w)

Ajusta a cor Verde no item Temperatura de Cor.

Transmissão [k][w][ ][Set ID][ ][Dado][Cr]

Dado Min: 00 \~ Max: 3C (Referência 'Mapeamento de dados reais 2' - página 33).

Reconhecimento [w][ ][Set ID][ ][OK/NG][Dado][x]

1. Ajuste (Azul) - (Command: k \$)

Ajusta a cor Azul no item Temperatura de Cor.

Transmissão [k][\$][ ][Set ID][ ][Dado][Cr]

Dado Min: 00 \~ Max: 3C (Referência 'Mapeamento de dados reais 2' - página 33).

Reconhecimento [\$][ ][Set ID][ ][OK/NG][Dado][x]

1. Estado Anormal (Command: k z)

Reconhece um estado anormal do aparelho.

Transmissão [k][z][ ][Set ID][ ][FF][ ][Cr]

Dado FF: Leitura

Reconhecimento [z][ ][Set ID][ ][OK/NG][Dado][x]

Dado 00: Normal (Energia e Sinal existem)

Dado 01: Sem sinal (Ligado)

Dado 02: Desligar a TV através do controle remoto

Dado 03: Desligar a TV através da função soneca

Dado 04: Desligar a TV através da função RS-232C

Dado 05: 5V baixo

Dado 06: AC baixo

Dado 07: Desligar a TV através da Função Alarme do Venti-lador (opcional)

Dado 08: Desligar a TV através da função Desligado

Dado 09: Desligar a TV através da função Auto Off

Dado a: Desligar a TV através da detecção AV

* Função atua somente no modo leitura.

Transmissão [j][p][ ][Set ID][ ][Data][Cr]

*(ver fi gura 1)

Reconhecimento [p][ ][Set ID][ ][OK/NG][Data][x]

1. Baixo Consumo (Command: j q)

Somente TVs de Plasma.

Transmissão [j][q][ ][Set ID][ ][Data][ ][Cr]

Dado Min: 0 \~ Max: 4 (*transmita em Hexadecimal)

Reconhecimento [q][ ][Set ID][ ][OK/NG][Data][x]

1. Confi guração Automática (Command: j u)

Ajustar posição da imagem e minimiza os ruídos automaticamente, somente modo RGB-PC.

Transmissão [j][u][ ][Set ID][ ][Data][Cr]

Data 01: Ajustar

Reconhecimento [u][ ][Set ID][ ][OK/NG][Data][x]

*(ver fi gura 2)

1. Equalização (Command: j v)

Ajuste os modos de equalização.

Transmissão [j][v][ ][Set ID][ ][Data][Cr]

*(ver fi gura 3)

Reconhecimento [v][ ][Set ID][ ][OK/NG][Data][x]

1. Função Sintonizar (Command: m a)

Sintoniza o número físico/maior/menor do canal.

Transmissão [m][a][ ][Set ID][ ][Data0][ ][Data1]

*(ver fi gura 4)

[ ][Data2][ ][Data3][ ][Data4][ ][Data5][Cr]

Dado 0: número físico do canal (hexadecimal)

NTSC ar: 02\~45

NTSC cabo: 01, 0e\~7d

ATSC ar: 01\~45

ATSC cabo: 01\~87

Dado1, Dado2: número do canal principal (duas

Número do canal em duas partes: canal principal/canal secundário número do canal em uma parte: se a faixa de canal for ATSC (cabo digital) poderá ser usado. No caso de usar um número de canal de uma parte, não será necessário canal secundário.

Dado3, Dado4: Menor número do canal.

Não disponível para NTSC.

Dado3: Bit alto

Dado4: Bit baixo

Dado5: Atributos

* Canal de uma/duas partes: 6º bit

Este tipo de canal é usado para sistema de cabo pronto.

* Usando canal físico: 5º bit

Se a faixa de canal for NTSC AR ou CABO, a sintonia de canais só ocorrerá no canal físico. Neste caso, use o bit baixo (0) para o canal físico. Porém se a faixa de canal for ATSC AR ou CABO, há dois casos que canal físico habilita ou não. Se o canal físico enviado for signifi cativo, você deverá fixar em bit baixo(0). Se o canal físico enviado estiver sem sinal,

você deverá fi xar em bit alto(1).

Exemplos:

1. Canal analógico: NTSC CABO, canal número (35), imagem principal.

Command: ma 00 23 xx xx xx xx 01

attribute(0x01): imagem principal, duas partes(não é obrigatório), usando canal físico, NTSC CABO xx' dados: não se preocupe com número maior de canal secundário no caso de sintonia de canal analógico.

1. Canal digital: ATSC AR, número do de canal não sendo canal físico, maior(30), menor(3), imagem secundária.

attribute(0xA2): imagem secundária, duas partes, não usando canal físico, ATSC AR xx' dados: não se preocupe nenhum número de canal analógico no caso de sintonia de canal digital.

1. Canal digital: ATSC AR, número físico(20), maior (30), menor(3), imagem secundária.

attribute(0x82): imagem secundária, duas partes, usando canal físico, ATSC AR.

Reconhecimento[a][ ][Set ID][ ][OK][Data0][Data1]

[Data2][Data3][Data4][Data5][x][a][ ][Set ID] [ ] [NG][Data0][x]

1. Adicionar/Excluir Canais (Command: m b)

Transmissão [m][b][ ][Set ID][ ][Data][Cr]

Dado 0: Excluir Dado 1: Adicionar

Reconhecimento [b][ ][Set ID][ ][OK/NG][Data][x]

1. Código de Chave (Command: m c)

Para usar com a função INFRAVERMELHO.

Transmissão [m][c][ ][Set ID][ ][Data][Cr]

Dado: verifi car na página 21.

Reconhecimento [c][ ][Set ID][ ][OK/NG][Data][x]

1. Seleccionar Entrada (Command: x b)

(Entrada da imagem principal)

Transmissão [x][b][ ][Set ID][ ][Data][Cr]

Dado: Estrutura

*(ver fi gura 5)

Reconhecimento [b][ ][Set ID][ ][OK/NG][Data][x]

1. Seleção de Entrada PIP (Command: x y)

Selecionar a entrada da imagem secundária no modo PIP.

Transmissão [x][y][ ][Set ID][ ][Data][Cr]

Dado: Estrutura

*(ver fi gura 6)

Reconhecimento [y][ ][Set ID][ ][OK/NG][Data][x]

1. Controle de Luz Traseira (Command : m g)

Controla a emissão de luz da tela do LCD.

Transmissão [m][g][ ][Set ID][ ][Data][Cr]

Dado: Min.: 00H \~ Máx.: 64H

Reconhecimento [g][ ][Set ID][ ][OK][Data][x]

Dado: Min.: 00H \~ Máx.: 64H

Lista de Figuras

7	6	5	4	3	2	1	0	Função
				0 0	0 1		Inversão
				0 0	1 0		Órbita
				0 1	0 0		Branquear
				1 0	0 0		Normal
x	x	x	x					Reservado

* Só é possível usar uma função de cada vez.

Figura 1

7	6	5	Frequência	4	3	2	1	0	Passo
0	0	0	1a Faixa	0	0	0	0	0	0(decimal)
0	0	1	2a Faixa	0	0	0	0	1	1(decimal)
0	1	0	3a Faixa	0	0	0	1	0	2(decimal)
0	1	1	4a Faixa						...
1	0	0	5a Faixa
1	0	1	6a Faixa
1	1	0	7a Faixa	1	1	1	1	0	30(decimal)
1	1	1	8a Faixa	1	1	1	1	1	31(decimal)

Figura 3
* Mapeamento de Dados Reais 1

00:Passo 0

......

A : Passo 10

F:Passo 15

10:Passo 16

• • •

64:Passo 100

• • • •

6E:Passo 110

73:Passo 115

74:Passo 116

• • •

C7: Passo 199

FE:Passo 254

FF:Passo 255

* Mapeamento de Dados Reais 2

00:-30

01:-29

02:-28

1E:0

28:+10

:

3A:+28

3B:+29

3C:+30

:

4E: N/A

4F: N/A

50: N/A

Entrada Externa				Dado
0	0	0	1	Analogico
0	0	1	0	AV

Número da Entrada				Dado
0	0	0	0	Entrada1
0	0	0	1	Entrada2
0	0	1	0	Entrada3
0	0	1	1	Entrada4

Figura 5

Entrada Externa				Dado
0	0	0	1	Analogica
0	0	1	0	AV
0	1	0	0	Componente
0	1	1	0	RGB-PC
1	0	0	1	HDMI

Número da Entrada				Dedo
0	0	0	0	Entrada1
0	0	0	1	Entrada2
0	0	1	0	Entrada3
0	0	1	1	Entrada4

Figura 6

Figura 2

7 Princ./Secund. Imagem	6 Duas/Uma Parte de Canal	5 Usando Canal Físico	4 Reservado	3	2	1	0	Passo
0 Principal	0 Duas	0 Usa	x	0	0	0	0	NTSC ar
1 Secundário	1 Uma	1 Ñ Usa	x	0	0	0	1	NTSC cabo

Figura 4

Resolvendo Problemas

Problemas durante operação
O controle remoto não funciona corretamente	Verifi que se há algum objeto que esteja causando obstrução entre a TV e o controle remoto.Instale as pilhas na polaridade correta + para + e - para -.Verifi que o modo de funcionamento do controle remoto (TV, STB ou DVD).Instale pilhas novas.
A energia é desligada rapidamente	O aparelho está com a Função Soneca ativada. Desative-a!Verifi que os ajustes de energia e se o fornecimento de energia foi interrompido.Verifi que se o aparelho está sem sinal e a função Desligar Auto. está ativa.
Não há imagem na tela
Sem imagem e sem som	Verifi que se o aparelho está ligado.Tente sintonizar outro canal.Verifi que se o cabo de força está conectado corretamente.Verifi que a posição ou a direção da antena.Teste se há corrente elétrica ligando outro aparelho na tomada.
A imagem aparece lentamente após ligar a TV	Isto é normal. A imagem é interrompida durante o processo de inicialização da TV. Por favor, entre em contato com a assistência técnica caso a imagem não apareça após 5 minutos.
Sem cor ou cor fraca, ou imagem ruim	Ajuste as defi nições de cores no menu Imagem.Mantenha uma boa distância entre o VCR e a TV.Tente outro canal. O problema pode estar na transmissão.Verifi que a conexão dos cabos de vídeo e antenas.Ative qualquer função para restabelecer o brilho da imagem.
Barras vertical/horizontal ou imagem trêmula	Verifi que se há fontes de interferência local como eletrodomésticos ou ferramentas elétricas.
Recepção ruim para alguns canais	A estação selecionada está com problemas. Sintonize outra emissora.O sinal da estação está fraco. Reoriente a antena na direção da emissora.Verifi que as possíveis causas das interferências.
Linhas ou barras na imagem Verifi que a antena (mude a direção).
Não há som no aparelho
Imagem OK, mas sem som	Pressione VOL ou VOLUME.Pressione MUTE.Tente outro canal. O problema pode estar na emissora.Verifi que a conexão dos cabos de áudio.
Não há sinal de som nos alto falantes	Ajuste o item Balanço no menu Áudio.
Ruídos vindo do interior do aparelho	Uma mudança na umidade ou temperatura do ambiente pode resultar em um som estranho quando a TV estiver ligada ou desligada. Isto não indica problema no aparelho.
Problemas no modo PC (somente para este modo)
Sinal fora de especificação	Ajuste a resolução e a frequência Horizontal e Vertical.Verifi que a conexão dos cabos.Verifi que a fonte de energia.
A cor da tela está instável ou monocromática	Verifi que o cabo de conexão.Ajuste ou reinstale a placa de vídeo do PC.

Especificações Técnicas

MODELO	Dimensões (mm)Largura / Altura / Profundidade			Peso (kg) Consumo de Energia (W)					Potência deÁudio (W)
	Com Base Sem	Base Caixa Bruto	Com Base Sem	Base Máximo Standby Máximo
32LG64UR	805,6 805,6	983		17,5 14,4	12,2 150 1				20W(2x10W)
	626 587,4	640
	333 96,2	193
42LG64FR	1038,8 1038	8 1314		29 24,1 20,4 230 1					20W(2x10W)
	796,4 747	822
	379,5 80,8	241
47LG64FR	1152,8 1152	8 1239		38,8 32,1	26,3 310 1				20W(2x10W)
	868,6 820,8	934
	434,5 79 505
42PG6OUR	1044,4 1044	4 1314		32,6 27,8	25 380 1				20W(2x10W)
	735,4 680,6	750
	308 79,6	241
50PG6OUR	1235,6 1235	6 1314		51,7 43,7	39,7 500 1				20W(2x10W)
	849,3 792,8	987
	364,1 79,6	144
Fonte de Energia					AC 100 ~ 240V - 50/60Hz
Sistema da TV					NTSC, PAL-M/N
Faixa de Canais					VHF 2 ~ 13, UHF 14 ~ 69, CATV 1 ~ 125
Antena (impedância)					75 ohms
Condições Ambientais		Temperatura de Operação			0 ~ 40 °C
		Umidade de Operação			Menor que 80%
		Temperatura de Armazenamento			-20 ~ 60 °C
		Umidade de Armazenamento			Menor que 85%

Desenho e especificações estão sujeitos a modificações sem prévio aviso.

Certifi cado de Garantia

A LG Electronics da Amazônia Ltda., através de sua Rede de Serviços Autorizados, garante ao usuário deste produto os serviços de Assistência Técnica para substituição de componentes ou partes, bem como mão-de-obra necessária para reparos de eventuais defeitos, devidamente constatados como sendo de fabricação, pelo período de 01(Um) ano, incluindo o período de garantia legal de 90 (noventa) dias, contados a partir da data de emissão da nota fiscal de compra pelo primeiro proprietário, desde que o mesmo tenha sido instalado conforme orientações descritas no manual do usuário que acompanha o produto e, somente em Território Nacional.

Garantia Legal

O consumidor tem o prazo de 90(noventa) dias, contados a partir da data de emissão da nota fi scal de compra, para reclamar de irregularidades (víciós) aparentes, de fácil e imediata observação no produto, como os itens que constituem a parte externa e qualquer outra acessível ao usuário, assim como, peças de aparência e acessórios em geral.

Condições para validade da garantia legal e contratual

A Garantia Legal e Contratual perderá seu efeito se:

• O produto não for utilizado para os fi ns a que se destina;
• A instalação ou utilização do produto estiver em desacordo com as recomendações do Manual de Instruções;
• O produto sofrer qualquer dano provocado por mau uso, acidente, queda, agentes da natureza, agentes químicos, aplicação inadequada, alterações, modificações ou consertos realizados por pessoas ou entidades não credenciadas pela LG Electronics da Amazônia Ltda;
• Houver remoção e/ou alteração do número de série ou da identifi cação do produto.

Condições não cobertas pela garantia legal e contratual

A Garantia não cobre:

• Danos provocados por riscos, amassados e uso de produtos químicos/abrasivos sobre o gabinete;
• Transporte e remoção de produtos para conserto que estejam instalados fora do perímetro urbano onde se localiza o Serviço Autorizado LG mais próximo. Nestes locais, qualquer despesa de locomoção e/ou transporte do produto, bem como despesas de viagem e estadia do técnico, quando for o caso, correrão por conta e risco do Consumidor;
• Desempenho insatisfatório do produto devido à instalação ou rede elétrica inadequadas;
• Troca de peças e componentes sujeitos a desgaste normal de utilização ou por dano de uso;
• Serviços de instalação, regulagens externas e limpeza, pois essas informações constam no Manual de Instruções;
• Eliminação de interferências externas ao produto que prejudiquem seu desempenho, bem como dificuldades de recepção inerentes ao local ou devido ao uso de antenas inadequadas.

Observações:

• A LG Electronics da Amazônia Ltda. não assume custos ou responsabilidade relativos a pessoa ou entidade que venham a oferecer garantia sobre produtos LG, além das aqui descritas;
• As despesas decorrentes e consequentes da instalação de peças que não pertençam ao produto são de responsabilidade única e exclusiva do comprador;
• A LG Electronics da Amazônia Ltda se reserva o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem prévio-aviso;
• A garantia somente é válida mediante a apresentação de nota fi scal de compra deste produto;
• Fica compreendido que, em hipótese alguma, a LG Electronics assumirá custos com eventuais perdas e danos ao comprador caso ocorra mau funcionamento ou paralisação do produto, assumindo a responsabilidade apenas nos termos deste Certifi cado de Garantia.

LG

SAC serviço de atendimento ao consumidor

4004 5400 Capitais e Regiões Metropolitanas

0800 707 5454 Demais localidades

WWW.LGE.COM.BR

EM CASO DE DÚVIDA, CONSULTE NOSSO SAC

LG Electronics da Amazônia Ltda.

DISTRITO INDUSTRIAL, MANAUS - AM - BRASIL

CNPJ: 00.801.450/0001-83

INDÚSTRIA BRASILEIRA

P/N: MFL41469217

PRODUZIDO NO PÓLO INDUSTRIAL DE MANAUS

REV. 00 MAIO/2009
