MANUAL DE UTILIZADOR 2008 Topcraft

Utilização conforme as disposições 13

Protecção do meio-ambiente 13

Avisos de segurança 14

Colocação em funcionamento 15

Descrição da máquina 15

Montar os acessórios 16

Funcionamento 16

Aspirar a seco 16

Aspirar a húmido 17

Terminar o funcionamento 18

Conservação e manutenção 19

Limpar o aparelho e os acessórios 19

Localização de avarias 19

Redução da potência de aspiração 19

Saída de água 19

O aparelho não aspira água 19

Dados técnicos 19

Kundendienst/Abholservice 20

Garantia 20

Serviço 21

Estimado cliente,

Muito obrigado por se ter decidido pela compra deste aspirador húmido/seco.

Leia atentamente este manual de instruções e observe especialmente os avisos de segurança antes de utilizar o aparelho!

Além das indicações do manual de instruções devem ser respeitadas as regras gerais de segurança e de prevenção de acidentes em vigor.

Este símbolo designa todas as instruções importantes para a segurança.

Respeite-as sempre, caso contrário podem ocorrer ferimentos ou danos no aparelho!

Utilização conforme as disposições

O aparelho foi concebido, de acordo com as descrições constantes destas Instruções de Serviço e com as indicações sobre segurança, como aspirador de líquidos e de detritos secos.

- Utilize este aparelho somente em áreas privadas, como p. ex., em casa, na oficina doméstica ou na limpeza do carro.

Qualquer outra utilização, para além das aqui indicadas, é considerada como não conforme com as disposições legais. O fabricante não pode ser responsabilizado por danos daí resultantes. Os riscos devidos a essa utilização indevida são da exclusiva responsabilidade do utilizador.

Protecção do meio-ambiente

Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Endereços do serviço de assistência

Sede: Ed. Neoparts - Av. Infante D. Henrique, Lote 35 1800-218 Lisboa

Tel.: [phone] - Fax: [phone]

[e-mail]

Porto: Ed. Neoparts - Zona Industrial da Maia I Rua do Outeiro, Pav. 2 a 5 - Gemunde 4470-208 Maia

Tel.: [phone] - Fax. [phone]

[e-mail]

Algarve: Ed. Neoparts - Parque Industrial da Tavagueira - Guia 8200-425 Albufeira

Tel.: [phone] - Fax [phone]

[e-mail]

Ribatejo: Rua Direita de S. Pedro, 63-65 2140-098 Chamusca

Tel. [phone] - Fax [phone]

[e-mail]

Coimbra: Rua das Cerâmicas, Armz 1 - Canedo 3050-401 Pampilhosa

Tel. [phone] - Fax [phone]

[e-mail]

Avisos de segurança

O aparelho só deverá ser ligado à corrente e colocado em funcionamento segundo as indicações que constam na placa de características.
Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais e psíquicas reduzidas ou por pessoas com falta de experiência ou conhecimentos, excepto se estas forem supervisionadas por uma pessoa responsável pela sua segurança ou receberem as necessárias instruções sobre como utilizar o aparelho. As crianças devem ser supervisionadas, de modo a assegurar que não brinquem com o aparelho.
■ Evitar aspirar com o bocal e o tubo de aspiração próximo da cabeça. Corre o perigo de se ferir!
- Não utilizar o cabo de ligação à rede para levantar ou transportar o aparelho.
Para desligar o aparelho da rede, não puxe no cabo eléctrico, mas sim na ficha.
- Não entale o cabo de ligação à rede nem o passe sobre arestas vivas.
■ Retirar a ficha da tomada antes de efectuar quaisquer trabalhos no aparelho.
Para evitar riscos, as reparações e a substituição de peças sobresselentes no aparelho pode somente ser executadas pelo serviço pós-venda autorizado.
■ Proteger o aparelho do tempo atmosférico, da humidade e de fontes de calor.
■ Em locais húmidos, p.ex. em quartos de banho, ligue o aparelho somente a tomadas equipadas com disjuntor diferencial. Em caso de dúvidas consulte um electricista.
■ Desligue o aparelho quando não for utilizado.
- Não aspire materiais em combustão ou em brasa.

- É proibido pôr o aparelho em funcionamento em áreas com perigo de explosão.

⚠️ Atenção

Determinadas substâncias podem, com o ar aspirado, formar gáses explosivos ou misturas por meio de turbulências!

Nunca aspire as seguintes substâncias:

• Gases, líquidos e pós (pó reactivo) explosivos ou inflamáveis
• Pós reactivos de metal (p. ex. alumínio, magnésio, zinco) em combinação com detergentes altamente alcalinos e ácidos
• Ácidos e soluções alcalinas fortes não diluídas
• Solventes orgânicos (p. ex. gasolina, diluente de tintas, acetona, óleo combustível).

Além disso, estes materiais podem ter efeitos negativos sobre os materiais utilizados no aparelho.

Colocação em funcionamento

Descrição da máquina

Verifique o material fornecido!

Se faltarem peças ou detectar algum dano, contacte imediatamente (até, o mais tardar, 1 semana após a data de compra) a nossa ASSISTÊNCIA por TELEFONE.

Os acessórios e os rolos de guia encontram-se no recipiente e os rolos ainda devem ser montados.

1 Punho de transporte
2 Caixa do motor
3 Interruptor Lig/Desl
4 Armazenamento para tubos de aspiração e acessórios
5 Fecho do recipiente

6 Ligação do tubo flexível de aspiração
7 Cabo de rede com ficha
8 Recipientes
9 Rolos de guia
10 Saco-filtro
11 Filtro de cartucho (já incorporado no aparelho)
12 Bocal de solo, comutável
13 Pincel para móveis
14 Bocal para juntas
15 Tubos de aspiração 2 x 0,5 m
16 Tubo flexível de aspiração

O aspirador está protegido contra o carregamento electrostático do recipiente.

Montar os acessórios

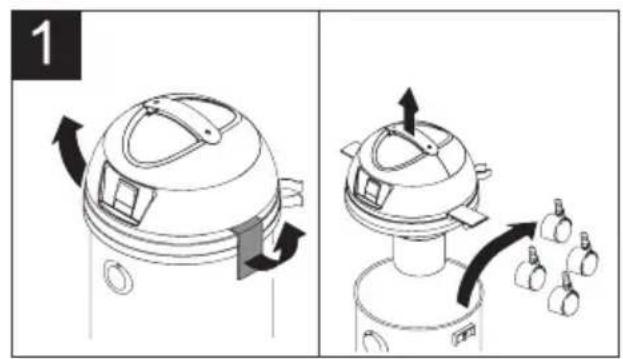

Figura 1

→ Retirar a carcaça do motor, tirar os acessórios e os rolos de guia do recipiente.

1

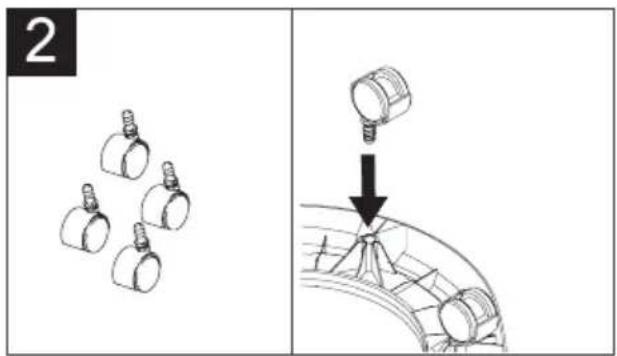

Figura 2

→ Virar o recipiente e pressionar os rolos de guia contra as aberturas no fundo do recipiente até encaixarem.

2

Figura 3

→ A) Posicionar a carcaça do motor em cima do recipiente.
→ B) Pressionar os dois fechos para baixo e bloquear.

3 A B B

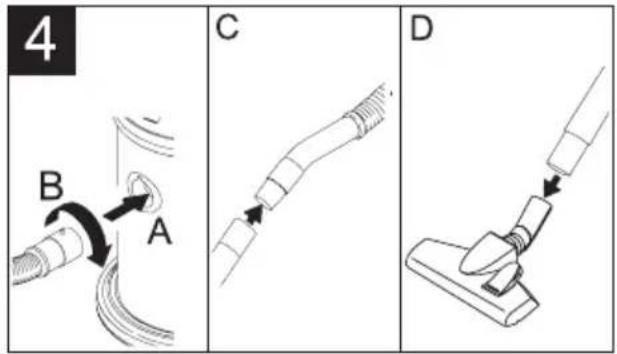

Figura 4

→ A) Inserir o tubo flexível de aspiração na respectiva conexão do tubo de aspiração.
→ B) Bloquear através de uma revolução.

→ C) Encaixar a mangueira de aspiração e os tubos de aspiração.
D) Encaixar o bocal de pavimento ou o acessório pretendido.

4 B A C D

Funcionamento

⚠ Trabalhar sempre com o filtro de car-tucho no aparelho, tanto durante a as-piração de líquidos ou de detritos sólidos!

Figura 5

⚠ Trabalhar apenas com filtro de cartu- cho seco!
⚠ Para a aspiração de pó fino deve ser sempre utilizado um saco de filtro!

Figura 6

→ Pressionar a tala do saco de filtro para trás.

→ Segurar o saco de filtro nas talas, puxar sobre o bocal de aspiração e apertar.

6

Avisos importantes:

• Para a eliminação do conteúdo aspirado sem formação de pó recomendamos a utilização do saco de filtro. Assim tem a vantagem adicional do filtro de cartucho não se sujar tão rapidamente.
• O nível de enchimento do saco de filtro depende do tipo de sujidade aspirada.
• Substituir o saco de filtro atempadamente, para que este não rebente!
• Para pó fino, areia, etc. é necessário substituir o saco de filtro com maior frequência.

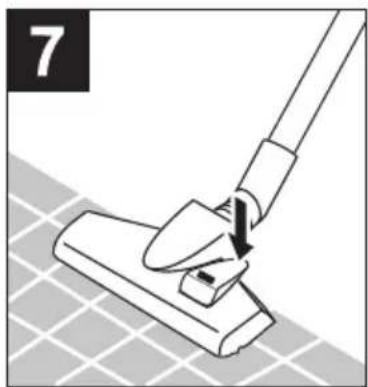

Figura 7

Aspirar em superfícies duras:

→ Pise o comutador do bocal de solo. As faixas da escova na parte inferior do bocal de solo foram extraídas.

→ Pise o comutador do bocal de solo. As faixas da escova na parte inferior do bocal de solo foram recolhidas.

⚠ Não utilizar um saco de filtro!
⚠Desligue imediatamente o aparelho se verificar a formação de espuma, em caso de saída de líquido ou se o recipiente estiver cheio!

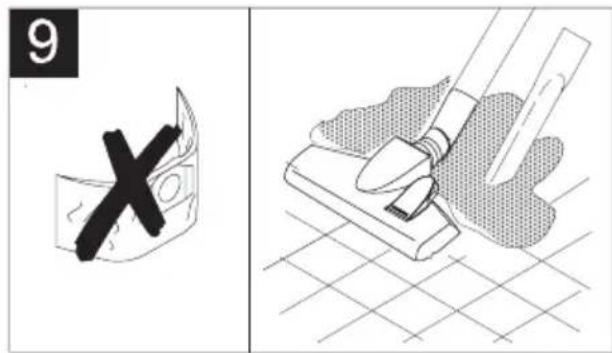

Figura 9

→ A aspiração de líquidos é possível com o acessório apresentado.

Aviso: Quando o recipiente estiver cheio, o flutuador fecha a abertura de aspiração e o aparelho funciona com uma rotação mais elevada. Desligue imedia-tamente o aparelho e esvazie o recipiente.

9

Terminar o funcionamento

Após a aspiração a húmido

→ Limpar os acessórios sujos.

Aviso: Aspirar cerca de 5 l de água limpa pelos acessórios utilizados.

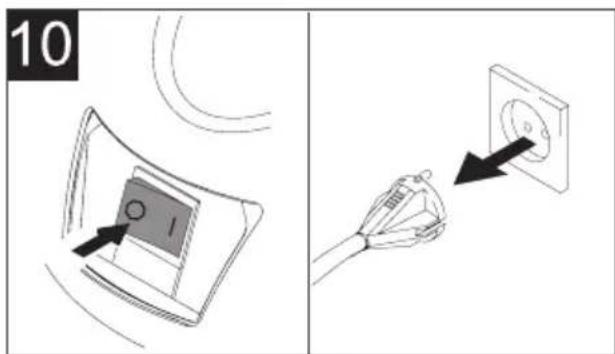

Figura 10

→ Desligue o aparelho e retire a ficha de rede.

10

→ Esvaziar o recipiente, lavar com água limpa e secar.

Figura 11

→ A) Soltar a fixação do filtro de cartucho. B) Retirar o filtro de cartucho.

11 B A OPEN

Figura 12

→ Limpar o filtro de cartucho sob água corrente e deixar secar antes de voltar a montar.

Aviso: Deixar o aparelho e o recipiente abertos durante algum tempo, de modo a assegurar uma secagem completa.

Após a aspiração a seco

→ Verificar o grau de enchimento do saco de filtro e substituir se necessário.
→ Em caso de um filtro de cartucho com sujidade: Soltar a fixação do filtro de car-tucho, desmontar o filtro de cartucho e remover a sujidade com leves pancadas.

Guardar a máquina

→ Coloque a caixa do motor no recipiente e feche o mesmo.

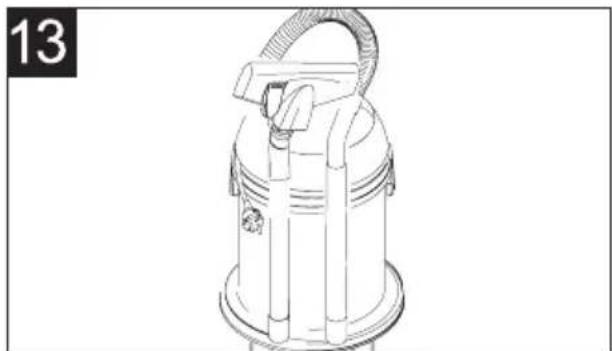

Figura 13

→ Enrolar o cabo de rede no entalhe da carcaça do motor.
→ Arrume os acessórios no aparelho e guarde o mesmo num local seco.

Conservação e manutenção

⚠️ Perigo de lesão

Antes de efectuar trabalhos de conservação e manutenção, desligar o aparelho e tirar a ficha de rede.

Limpar o aparelho e os acessórios

⚠️Atenção

Não utilize produtos abrasivos, produtos para a limpeza de vidros ou universais! Nunca mergulhe o aparelho em água.

→ Limpe o aparelho e os acessórios de plástico com um produto para limpeza de plásticos corrente.
→ Caso necessário, lave o recipiente de sujidades e os acessórios com água e seque-os antes da utilização subsequente.

Localização de avarias

Redução da potência de aspiração

Acessórios, tubo flexível de aspiração ou tubos de aspiração estão entupidos

→ Remover entupimento com um pau.

Saco de filtro cheio

→ Inserir um novo saco de filtro. Aviso: Contacte a ASSISTÊNCIA por TELEFONE para encomendar novos sacos de filtro.

Filtro de cartucho com sujidade

→ Retirar o filtro e limpar com leves pancadas. Se a sujidade não sair deve removê-la com água corrente e deixar secar antes de montar. Substituir em caso de sujidade profunda ou de danificação. Aviso: Contacte a ASSISTÊNCIA por TELEFONE para encomendar um novo filtro de cartucho.

Saída de água

Flutuador encravado

→ Desligar o aparelho e esvaziar o recipiente.
Aviso: Durante a reactivação podem sair temporariamente gotas de água com o ar de saída, o que é perfeitamente normal.

O aparelho não aspira água

Flutuador provoca obstrução da abertura de aspiração

→ Filtro de cartucho está demasiado húmi-do. Retirar o filtro de cartucho, inserí-lo de modo inverso e continuar os trabalhos.

Recipiente está cheio

→ Desligar o aparelho e esvaziar o recipiente.

Dados técnicos

Tensão da rede 230 V
Protecção por fusível, mín. 10 A
Volume do recipiente 20 l
Potência P_nom	1200 W
Potência P_máx	1400 W
Peso (sem acessórios) 6,3 kg
Nível de pressão acústica(EN 60704-2-1)	76 dB(A)
Diâmetro nominal, acessórios 3	5 mm
Reservados os direitos a alterações técnicas!

Garantia

Estimado Cliente,

Os nossos artigos obedecem a um rigoroso controlo de qualidade. No caso deste artigo ainda assim não funcionar, lamentamos o facto, e solicitamos que se dirija aos nossos serviços de apoio ao cliente mencionados no cartão de garantia ou manual do produto. Para accionar a garantia - sem que no entanto estes procedimento incorram contra o seus direitos como consumidor- é válido o seguinte:

1 As garantias são válidas porum prazo máximo de 3 anos, a contar da data de compra. Agarantia inclui defeitos de material e de fabrico o que poderá levar á troca do artigo. O nosso serviço de garantia é gratuito.

2 O direito de garantia deverá ser accionado imediamente após a detecção do defeito. Não será prestado nenhum serviço de garantia, fora do período estipulado, a não ser que a mesma seja accionada num periodo máximo de 2 semanas após o período de garantia normal.

3 O artigo defeituso deverá ser enviado junto com o cartão de garantia e o talão de compra para a morada do serviço de apoio a clientes. Se o defeito for coberto pela nossa garantia, receberá de volta o artigo reparado ou um novo artigo. Após a reparação do artigo ou substituição do mesmo, não começa um novo período de garantia. A garantia é apenas de 3 anos a partir da data de compra.

O direito de garantia ficará sem efeito, no caso de utilização abusiva ou imprópria do artigo, no caso de não respeitar as normas de segurança impostas ou se o artigo for sujeito a intervenções violentas e danosas por instituições não autorizadas pelo nosso serviço de apoio ao cliente.

Os defeitos detectados no artigo que nilo se encontrem, (ou já nilo se encontrem) dentro da garantia poderilo ser também reparados através do nosso serviço. Estas reparações fora da garantia serão cobradas junto do cliente. Para reparações de tal ordem, envie o seu artigo para a morada do nosso serviço de apoio a clienfes.

Data de acção: 06/2008

Endereço de fornecimento Endereço da factura

(se diferente)

Telephone: Telefax:

Reclamação (motivo da reclamação)

Desejamos:

Reparação

Orçamento a partir de ____

Garantia (3 anos a partir da data de compra)

Parte-se do princípio que o cliente está de acordo com os controlos e reparações efectuados segundo as nossas condições comerciais em vigor, assim como, com as determinações de segurança VDE, UVV, entre outras.

Local, data Assinatura do comitente ou autorizado
