MANUAL DE UTILIZADOR PBASR-M8-D45 ASROCK

Obrigado por ter comprado o M8, um sistema barebone fiável para jogos produzido sob os rigorosos critérios de controlo de qualidade da ASRock. Este sistema oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Dado que as especificações do hardware poderão ser actualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com este produto, visite o nosso Website para obter informações específicas acerca do modelo que está a utilizar. Website da ASRock: http://www.asrock.com.

1.1 Conteúdo da embalagem

• Sistema Barebone M8 com:
  Chassis M8
  Placa principal Mini-ITX (pré-instalada)
  Fonte de alimentação (pré-instalada)
  Ventoinha do sistema (pré-instalada)
• Cabo de alimentação AC
• Chave de fendas hexagonal
• Conjunto de chaves de fendas
• Pacote de parafusos
  • Chave de bloqueio do chassis
• VGA Support
• 6 x cabo SATA
• CD de suporte
  • Guia de instalação rápida
• Manual do utilizador

Se quaisquer dos itens estiver em falta ou danificado, contacte o revendedor autorizado.

1.2 Especificações do produto

Cor	• Preto tempestade
Material	• Corpo em aço / Alumínio + Plástico
Dimensões	• 372 mm (L) x 123 mm (A) x 400 mm (C)
Placa principal	• ASRock Z87-M8
CPU	• Suporta processadores Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4' geração
Memória	• Suporta DDR3 1600/1333/1066 MHz, 2 x ranhuras SO-DIMM, Máx. 16GB
VGA	• Suporta 1 x placa gráfica de ranhura dupla
Unidade óptica	• 1 x Unidade Super-Multi de entrada de ranhura
Disco rígido	• Suporta unidades HDD de 2,5" e 3,5"
WiFi + BT	• 2T2R WiFi 802.11ac + BT v4.0
E/S frontal	• 4 x USB 3.0, 1 x MIC, 1 x Auscultadores• Leitor de cartões 4-em-1 (SD3.0/MMC/MS/MS PRO)
E/S traseira	• 1 x Áudio HD 7,1 com Creative Sound Core3D,• 1 x Intel Gigabit LAN, 4 x USB3.0, 4 x USB2.0,• 1 x eSATA2, 1 x DP, 1 x HDMI
Botão OLEDtudo em um	• A-Command
Arrefecimento	• Superior: 2 x ventoinhas de 70 mm, Inferior: 2 x ventoinhas de 70 mm
Fonte de alimentação	• SFX PSU 450W

2 Descrição geral do produto

Este capítulo apresenta diagramas que mostram a localização dos componentes do sistema M8.

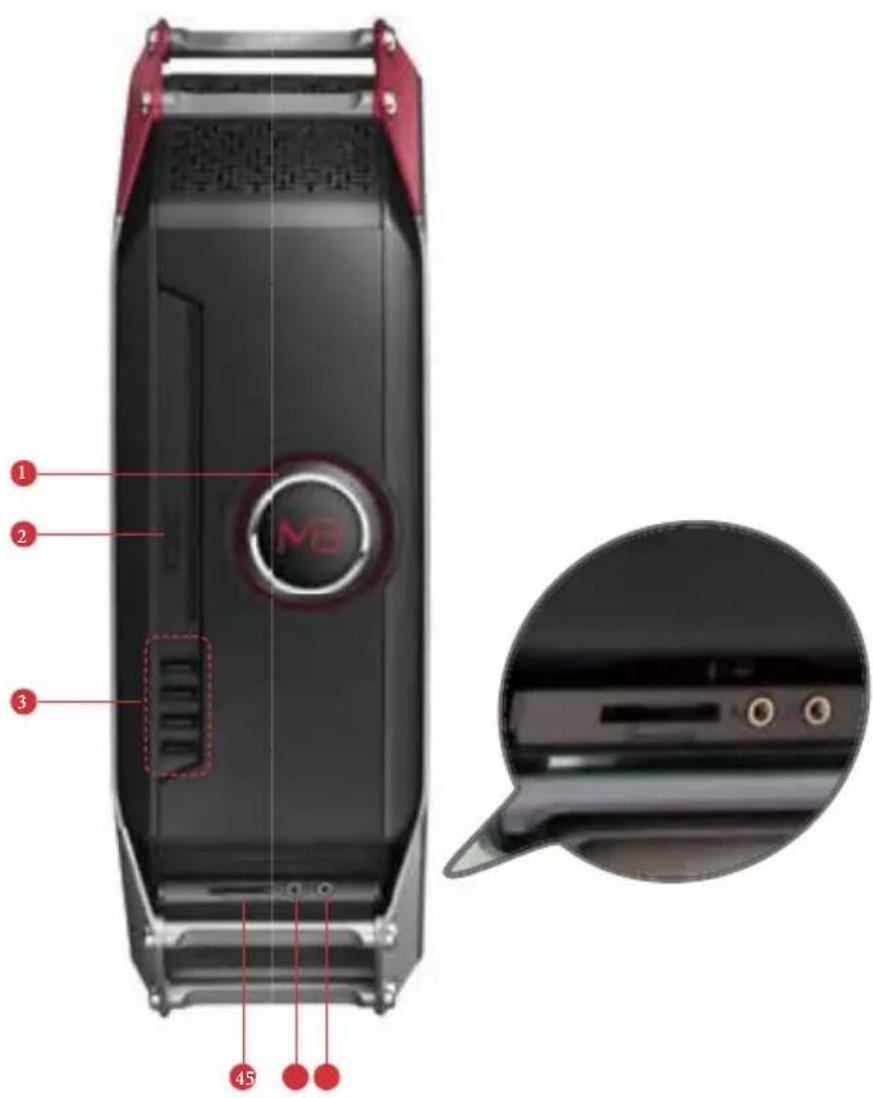

2.1 Vista frontal

1 A-Command (Botão OLED tudo em um)
2 Botão de ejecção do disco óptico
3 4 x portas USB 3.0
4 Leitor de cartões 4-em-1 (SD3.0/MMC/MS/MS PRO)
5 Tomada para microfone
6 Tomada para auscultadores

2.1.1 A função do A-Command

O A-Command é um botão controlador multifunções que é utilizado para percorrer as diversas funções.

M8

Controlar o A-Command

• Rode o o botão para alternar entre as funções principais ou opções.
• Prima uma vez para confirmar a sua selecção.

Ligar o sistema

Prima o botão A-Command para ligar o sistema. Aguarde que o sistema operativo carregue automaticamente.

Desligar o sistema

Quando o visor OLED mostrar o logótipo M8 Logo / data e hora, prima o botão A-Command e seleccione "Yes" (Sim) para desligar o sistema.

Existem três funções principais antes de entrar no SO.

- Logótipo M8 / Data e hora:

Após a exibição do logótipo durante dez segundos, o visor exibirá a data e hora. O visor irá desligar se estiver inactivo durante cinco segundos.

- Luz:

Ligar/desligar a luz da caixa.

- Hora:

Activar/desactivar a exibição da hora.

Se esta opção estiver activada, o visor apresentará o logótipo M8 / Data e hora.

Se esta opção estiver desactivada, o visor não apresentará o logótipo M8 / Data e hora.

No Windows:

Existem seis funções principais depois de entrar no SO.

- Logótipo M8 / Data e hora:

Após a exibição do logótipo durante dez segundos, o visor exibirá a data e hora. O visor irá desligar se estiver inactivo durante cinco segundos.

• Volume:

Aumentar/diminuir o nível do volume rodando o botão para a direita/esquerda.

- Modo:

Alternar entre três modos de gestão de energia - Eco, Normal ou Velocidade.

- Info:

Alternar entre vários tipos de informações críticas para verificar o estado do sistema. O visor OLED mostra a frequência de CPU, utilização de CPU, utilização de LAN, ou dados APM*.

*APM (Acções por minuto) mede o número de acções de clique no teclado/rato que podem ser executadas num minuto. Para saber com que rapidez os seus dedos podem mover-se, prima o botão A-Command uma vez para iniciar a contagem APM. Prima o botão A-Command novamente para parar.

- Luz:

Ligar/desligar a luz da caixa ou activar a função de LED de Boa Noite*.

Ligar: Ligar a luz da caixa

Desligar: Desligar a luz da caixa

Desligar tudo: Desligar a luz da caixa; activar a função de LED de Boa Noite

*A tecnologia LED de Boa Noite da ASRock proporciona-lhe um melhor ambiente de sono desligando os LEDs não essenciais. Ao activar a função LED de Boa Noite, os LEDs de Energia/HDD serão desligados quando o sistema estiver ligado. A função de LED de Boa Noite irá também desligar automaticamente os LEDs de Energia e do Teclado quando o sistema entrar no modo de Suspensão/ Hibernação.

- Hora:

Activar/desactivar a exibição da hora.

Se esta opção estiver activada, o visor apresentará o logótipo M8 / Data e hora.

Se esta opção estiver desactivada, o visor não apresentará o logótipo M8 / Data e hora.

2.2 Vista posterior

N.º Descrição N.º Descrição

1 Porta entrada de linha (azul claro) 10 Porta eSATA2**
2 Porta de saída de linha (verde claro) 11 DisplayPort
3 Porta de Subwoofer/Centro (laranja) 12 Porta HDMI
4 Porta de saída do altifalante traseiro (preto) 13 Porta USB3.0
5 Porta LAN RJ-45* (Intel Gigabit LAN) 14 Porta USB3.0
6 Portas USB 2.0 15 Porta USB3.0
7 Portas USB 2.0 16 Porta USB3.0
8 Portas USB 2.0 17 Porta de saída óptica SPDIF
9 Portas USB 2.0 18 Porta de microfone (rosa)

* Existem dois LEDs na porta LAN. Consulte a tabela abaixo para as indicações do LED da porta LAN.

LED DE VELOCIDADE:

LED ACTIVIDADE/LIGAÇÃO

Porta LAN

LED de actividade/ligação LED de Velocidade

Estado Descrição Estado Descrição

Desligado	Sem ligação	Desligado	Ligação de 10Mbps
Intermitente	Actividade de dados	Laranja	Ligação de 100Mbps
Ligado	Ligação	Verde	Ligação de 1Gbps

** O conector eSATA é partilhado pelo conector SATA3_4.

2.3 Vista interna

1 Suporte de retenção da placa
2 Suporte da placa VGA
3 Compartimento da unidade de disco rígido (compatível com 4 x HDD de 2,5" ou 1 x HDD de 3,5")
4 Compartimento de ODD + HDD de 2,5" HDD

(compatível com 1 x ODD de entrada de ranhura e 1 x HDD de 2,5")

5 Fonte de alimentação (450W)
6 Terminal do painel de sistema
7 Conectores SATA 3.0
8 Terminais USB 2,0
9 Ranhura PCIe

10 Conector de áudio do painel frontal

11 Terminais USB 3,0

12 Conector da ventoinha auxiliar

13 Módulo WiFi 2T2R (802.11ac)

14 CPU socket

Este sistema não inclui os discos rígidos.
