TCD80L2 - Forno MIDEA - Manual de utilização gratuito

Tipo de produto	Forno
Marca	MIDEA
Modelo	TCD80L2
Capacidade	80 L
Dimensões (L x P x A)	595 x 550 x 595 mm
Peso líquido	35 kg
Tensão	220-240 V
Frequência	50/60 Hz
Potência	2500 W
Funções	Convecção, Grill, Descongelamento, Aquecimento superior e inferior
Número de prateleiras	3
Porta	Vidro duplo
Tipo de limpeza	Manual com revestimento esmaltado
Classe energética	A
Temporizador	Sim, programável até 120 minutos
Display digital	Sim, com indicador de temperatura e tempo
Segurança	Bloqueio de segurança para crianças, desligamento automático
Material interior	Esmalte antibacteriano
Cor	Inox
Iluminação interior	Lâmpada de 25 W

Perguntas frequentes - TCD80L2 MIDEA

Como instalar o forno TCD80L2 corretamente?

O forno deve ser instalado por um profissional qualificado. Assegure-se de que o local tem uma tomada elétrica compatível com a tensão de 220-240 V e que existe ventilação adequada. Consulte o manual para as dimensões exatas do nicho.

O que significa a função de convecção?

A função de convecção utiliza um ventilador para circular o ar quente uniformemente dentro do forno, permitindo cozinhar mais rapidamente e de forma homogénea em múltiplas prateleiras.

Como limpar o forno TCD80L2?

Recomenda-se a limpeza manual com água morna e detergente neutro. Evite produtos abrasivos. As paredes interiores têm revestimento esmaltado que facilita a limpeza. Nunca utilize jatos de vapor.

Como ativar o bloqueio de segurança para crianças?

Pressione e segure o botão de bloqueio por 3 segundos até ouvir um sinal sonoro. O símbolo de cadeado aparecerá no display. Para desativar, repita o procedimento.

Qual é o consumo energético do forno?

O forno tem classe energética A, com um consumo médio de 0,85 kWh por ciclo de cozedura. O consumo exato depende da temperatura e do tempo de utilização.

Posso utilizar papel vegetal no forno?

Sim, pode utilizar papel vegetal desde que não entre em contacto direto com as resistências. Coloque-o sobre a grelha ou tabuleiro e evite que cubra as saídas de ar.

Como programar o temporizador?

Pressione o botão do temporizador, utilize os botões + e - para definir o tempo desejado (até 120 minutos) e confirme. O forno desligar-se-á automaticamente quando o tempo terminar.

O que fazer se o forno não aquecer?

Verifique se o forno está ligado à corrente e se o temporizador está programado. Se o problema persistir, contacte o suporte técnico. Não tente reparar o aparelho sozinho.

Posso substituir a lâmpada interior?

Sim, a lâmpada é substituível. Desligue o forno da corrente, remova a tampa e substitua por uma lâmpada de 25 W tipo G9. Consulte o manual para instruções detalhadas.

Quanto tempo demora o pré-aquecimento?

O pré-aquecimento a 180 °C demora cerca de 10-15 minutos, dependendo da temperatura inicial. O forno emite um sinal sonoro quando atinge a temperatura programada.

MANUAL DE UTILIZADOR TCD80L2 MIDEA

Obrigado por escolher a Midea!

A Midea é uma empresa comprometida com o bem-estar das pessoas. Com a combinação de design inteligente e tecnologia, seu novo equipamento trará novas experiências e deixará seu dia a dia muito mais agradável. Uma receita simples que fez da Midea uma das maiores fabricantes de eletrodomésticos e condicionadores de ar do mundo.

Este manual foi feito especialmente para que você conheça todas as características do seu aparelho, além de informações sobre manutenção, execução de serviços e claro, como obter o máximo das suas funcionalidades.

Caso precise de informações adicionais ou tenha dúvidas sobre a garantia, entre em contato através do nosso Serviço de Atendimento ao Consumidor, pelos telefones ou pelo site abaixo.

Midea

SAC - Serviço de Atendimento ao Consumidor 3003 1005 (capitais e regiões metropolitanas) 0800 648 1005 (demais localidades)

Os componentes desse produto e sua embalagem são recicláveis. Não descarte no lixo comum.

Existe um sistema de reciclagem de eletrodomésticos e eletroeletrônicos que tem como principal objetivo a preservação do meio ambiente. Esse processo é chamado de logística reversa e a ABREE é a entidade gestora da qual somos associados, que gerencia a logística reversa de nossos produtos e suas embalagens. Existem pontos de recebimento espalhados por sua cidade. Ao levar o eletroeletrônico ou eletrodoméstico até lá, eles serão corretamente armazenados e depois terão o correto destino até a reciclagem. Confira no site da ABREE o ponto de coleta mais próximo a você:

SABRINTODO A DESTINACÃO FINAL AMBIENTAL MENTE COBRERA abree®

http://www.abree.org.br/pontos-de-recebimento

Agradecemos sua colaboração para tornarmos este planeta cada dia mais verde!

CONTEÚDO

OBSERVAÇÕES IMPORTANTES 5

1 - SEGURANÇA 6

1.1 - Medidas Importantes de Segurança ....6

2 - INSTALAÇÃO 8

2.1 - Instruções para Instalação Elétrica ....8

2.2 - Instalação no Local....9

3 - DESCRIÇÃO DOS COMPONENTES....12

3.1 - Características Técnicas Gerais 12

3.2 - Nome das Peças e Acessórios do Forno Elétrico 12

3.3 - Acessórios....13

4 - OPERAÇÃO 13

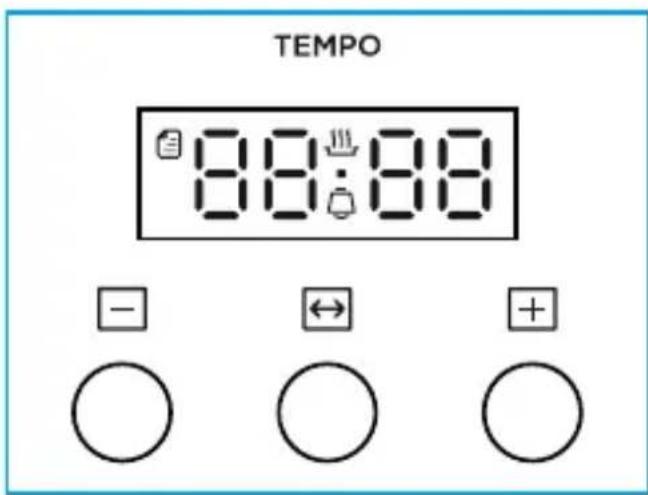

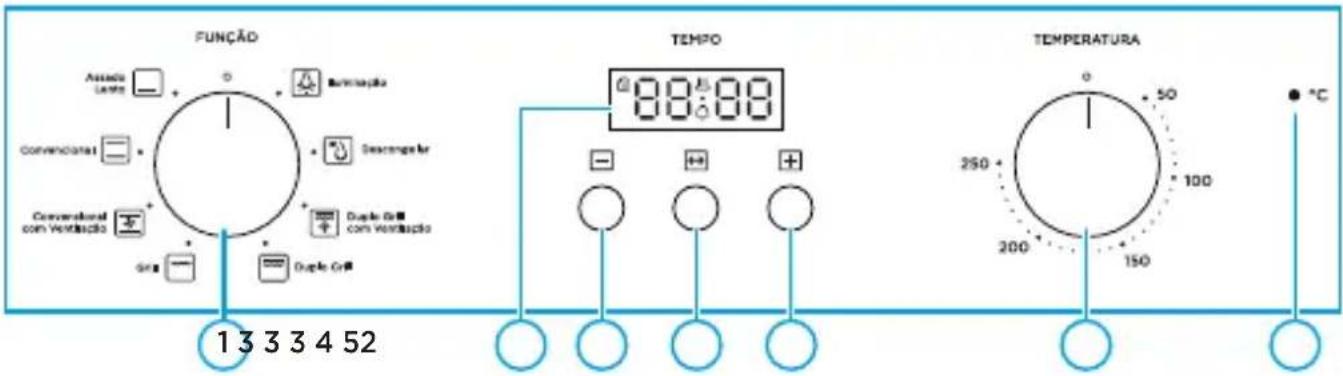

4.1 - Detalhamento do Painel de Controle 13

4.2 - Funções do Forno Elétrico....14

4.3 - Como Usar 16

4.4 - Ajuste do Relógio....16

4.5 - Ajuste do Tempo....17

4.6 - Modo Manual....17

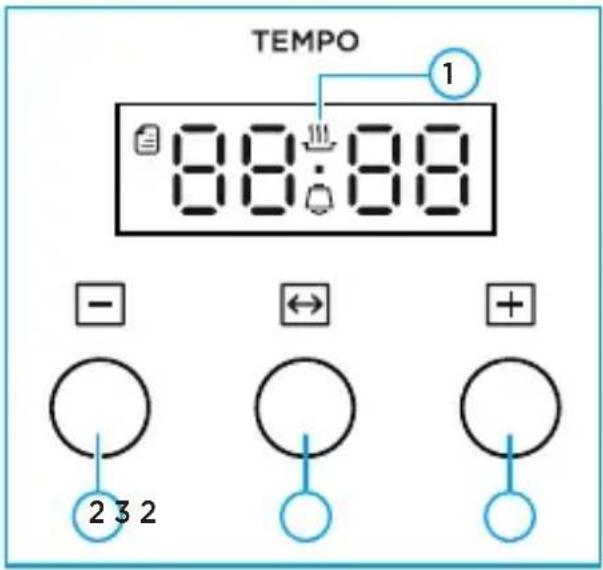

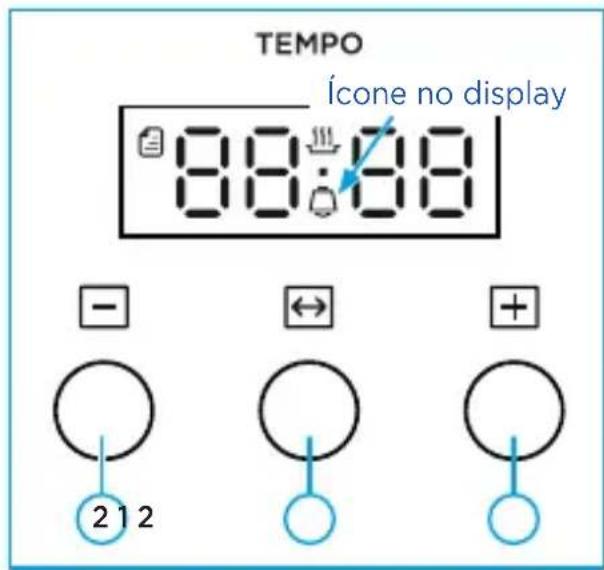

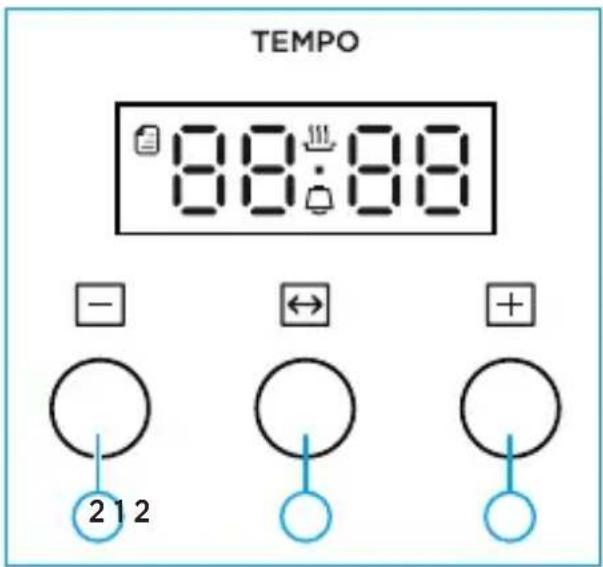

4.7 - Modo Duração do Preparo 18

4.8 - Modo Término do Preparo 18

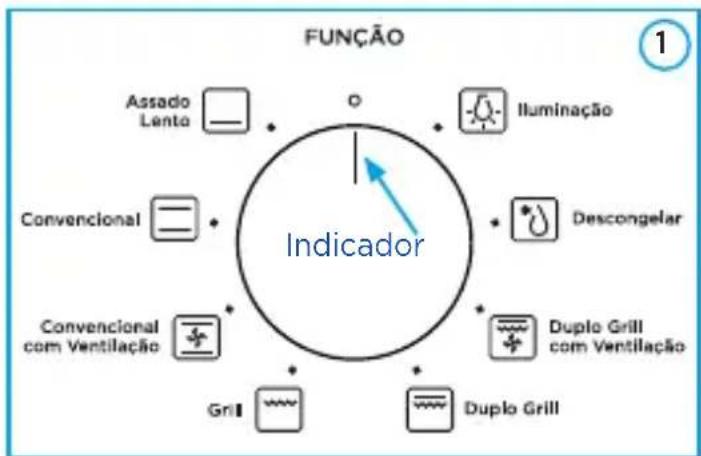

4.10 - Seleção de Função do Forno....20

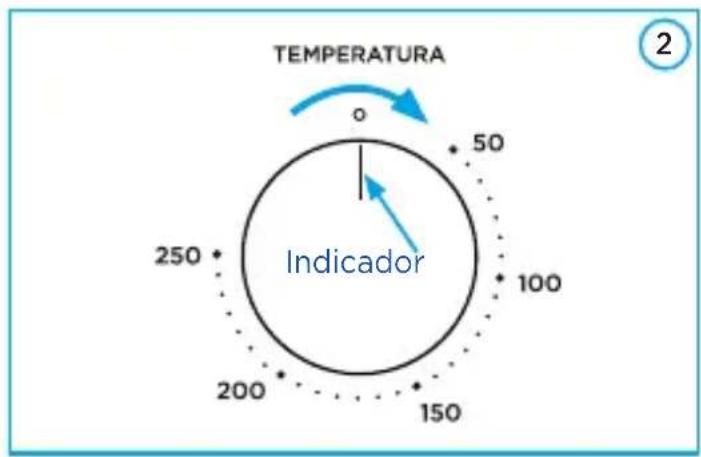

4.11 - Seleção de Temperatura....20

5 - GUIA DE UTILIZAÇÃO....21

5.1 - Guia para Alimentos em Geral 21

6 - LIMPEZA E MANUTENÇÃO .... 23

6.1 - Limpeza Geral....23

6.2 - Limpeza Interna 23

6.3 - Limpeza Externa....24

6.4 - Limpeza da Grelha....24

6.5 - Substituição da Lâmpada 24

7 - SOLUÇÃO DE PROBLEMAS 25

OBSERVAÇÕES IMPORTANTES

O manual do usuário que acompanha seu aparelho foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso, instalação e manutenção. Além disso, ele contém informações importantes sobre segurança que, se seguidas corretamente, podem garantir o bom funcionamento deste e, mais importante, garantir a sua segurança.

Este manual do usuário também está disponível em nosso site; em caso de perda por favor acesse-o através do endereço eletrônico: http://www.midea.com/br.

Pensando no consumidor, este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendimento dos procedimentos descritos e com observações que requerem maior atenção para o melhor uso do aparelho.

Algumas figuras/fotos apresentadas neste manual podem ter sido feitas com equipamentos similares ou com a retirada de proteções/componentes para facilitar a representação, entretanto o modelo real adquirido é que deverá ser considerado.

NOTA

Indica ao usuário detalhes sobre o funcionamento do aparelho, geralmente recomendações da melhor utilização deste.

IMPORTANTE

Indica ao usuário observações muito importantes sobre o funcionamento, evitando práticas inseguras, as quais podem resultar em danos a pessoas ou a propriedade, mas também a saúde do usuário se não realizados corretamente.

PERIGO

Indica ao usuário procedimentos que requerem maior atenção. São recomendações e advertências que devem ser consideradas para garantir a segurança e integridade física dos usuários ou a sua propriedade.

1 - SEGURANÇA

Para garantir o melhor desempenho de seu produto leia atentamente todas as recomendações a seguir. Não descarte o Manual do Usuário, guarde-o para eventuais consultas. Leia todas as instruções antes de usar o aparelho.

1.1 - Medidas Importantes de Segurança

Para reduzir os riscos de queima, choques elétricos, fogo, ferimentos pessoais ou exposição excessiva à energia do forno elétrico, siga as recomendações básicas de segurança ao usar este aparelho:

PERIGO

• Este aparelho não se destina à utilização por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de experiência e conhecimento, a menos que tenham recebido instruções referentes à utilização do aparelho ou estejam sob a supervisão de uma pessoa responsável pela sua segurança.

• Recomenda-se que as crianças sejam vigiadas para assegurar que elas não estejam brincando com o aparelho.

• Assim como para a maioria dos aparelhos de cozinha, é necessário que o usuário fique próximo ao aparelho quando em funcionamento, a fi m de reduzir o risco de incêndio dentro do espaço do forno.

• Nunca toque nas superfícies aquecidas. Sempre use o pegador em aço ou luvas protetoras ao colocar ou retirar alimentos do forno quente.
• Não use o espaço interno do forno para finalidade de armazenagem. Não deixe produtos de papel, utensílios de cozinha ou alimentos dentro do forno quando não estiver em uso.
• O forno elétrico deve ser devidamente aterrado para proteção do usuário.

• Instale-o apenas em conformidade com as instruções de instalação fornecidas neste Manual do Usuário.

• Certifi que-se que o aparelho está desligado antes de substituir a lâmpada para evitar a possibilidade de choque elétrico.

• Não armazene nem use este aparelho em ambientes externos.
• Não use o forno elétrico muito próximo à água, por exemplo, uma pia de cozinha contigua ao aparelho, em um porão úmido, próximo a piscinas e/ou locais semelhantes.
• Mantenha o cabo de alimentação longe de superfícies aquecidas.

PERIGO

Se o cordão de alimentação estiver danifi cado, ele deve ser substituído pelo fabricante, agente autorizado ou pessoa qualificada, a fim de evitar riscos.

1. Durante a utilização as superfícies acessíveis do aparelho fi cam quentes. Tenha extremo cuidado, evitando sobremaneira o contato com os elementos de aquecimento no interior do forno. Crianças deverão ser mantidas afastadas.
2. Abra a porta do forno utilizando sempre o puxador (alça).
3. O uso de acessórios ou utensílios não recomendados pode provocar acidentes e danos ao aparelho e/ou acessórios.
4. Se o controle de temperatura estiver na posição "o" o forno não irá operar.
5. Nunca cubra totalmente a assadeira antiaderente ou qualquer parte do forno com papel alumínio. Isto pode provocar superaquecimento do forno.
6. Evite o acúmulo de detritos no batente do forno para não prejudicar a vedação do aparelho.
7. Alimentos mais secos, como pão ou amendoim, não devem ser aquecidos demasiadamente pois poderão incendiar-se.
8. Não coloque produtos inflamáveis no interior ou nas proximidades do forno.

9. Este aparelho possui uma porta de vidro temperado para sua maior segurança. Se a porta de vidro temperado apresentar riscos, rachaduras ou bordas lascadas entre em contato com o SAC Midea.

10. Não use produtos químicos corrosivos nem vapores neste aparelho. Este forno foi projetado especificamente para aquecer, cozinhar e/ou assar. Ele não é projetado para uso industrial ou de laboratório.

11. Não use abrasivos de limpeza ásperos ou raspadores de metal afi ados para limpar a porta de vidro do forno uma vez que eles podem riscar a superfície, que podem resultar no estilhaçamento do vidro.

12. Para não perder a garantia e para evitar problemas técnicos, o usuário não deve tentar consertar o aparelho. Quando houver necessidade de manutenção entre em contato com o SAC Midea.

13. Respeite os espaçamentos recomendados para instalação apresentados neste manual.

14. É recomendável que a instalação seja feita por pelo menos duas pessoas.

PERIGO

Se a porta ou as vedações da porta estiverem danificadas, o aparelho não deve ser utilizado. Entre em contato com o SAC Midea para que sejam feitos os reparos necessários.

NOTA

Este aparelho deve receber manutenção apenas de técnicos de serviço qualifi cados. Contate o SAC Midea para realizar um exame, reparo ou ajuste.

IMPORTANTE

A adaptação e a preparação do local para a instalação do produto, tais como: alvenaria, carpintaria, gesso, rebaixamento, mobiliário, preparação da rede elétrica do ambiente (tomada, disjuntor, bitola de cabos, eletroduto, etc), tubulações externas de exaustão e dutos para saída de ar, é de inteira responsabilidade do usuário/consumidor.

NOTA

- Este aparelho é destinado para uso doméstico ou similar, tais como:

- Cozinhas de funcionários em lojas, escritórios ou outros ambientes de trabalho;

- Para uso por clientes em hotéis, motéis e outros ambientes de tipo residencial;

- Ambientes do tipo pousada.

- Este aparelho não se destina a utilização em ambientes comerciais.

- Não armazene nem use este aparelho em ambientes externos (ao ar livre).

- Não utilize o produto para outros fins além dos previstos neste Manual do Usuário.

- Este aparelho não é destinado a ser operado por meio de um temporizador externo ou sistema de controle remoto separado.

1. Não utilize estabilizador ou "No-break" de computadores, eles poderão incendiar-se ou danifi car o aparelho.

2. A nota fiscal e o certificado de garantia são documentos importantes e devem ser mantidos para efeito de garantia.

PERIGO

Incêndios poderão ocorrer se, durante o funcionamento, o forno for coberto ou entrar em contato com materiais infl amáveis, tais como: cortinas, revestimentos de parede. Não colocar nenhum objeto sobre o forno durante seu funcionamento.

IMPORTANTE

A Midea recomenda utilizar luvas térmicas ao retirar os alimentos de dentro do aparelho. Os utensílios utilizados no preparo estarão quentes e poderão causar queimaduras.

2 - INSTALAÇÃO

2.1 - Instruções para Instalação Elétrica

IMPORTANTE

• Mantenha a alimentação elétrica desligada enquanto estiver efetuando os procedimentos de instalação do aparelho.
• A tomada elétrica, por motivo de segurança, deve estar localizada em um local de fácil acesso após a instalação do aparelho (exemplo da fi gura 1 ao lado).
• Verifique atentamente a tensão do aparelho antes de ligá-lo na tomada. Este aparelho NÃO é bivolt.
• Não utilize adaptadores, extensões, benjamins ou conectores "T".
• Conecte este aparelho a uma tomada exclusiva.
• Não remova o pino de aterramento do plugue do cabo de alimentação.
• A tomada utilizada pelo aparelho deve estar com o fio terra devidamente conectado internamente para garantia do aterramento do aparelho através do plugue do mesmo.
• O aterramento garante a proteção do usuário contra choques elétricos através das partes metálicas do aparelho.
• Não seguir estas instruções pode trazer risco de vida, incêndio ou choque elétrico.

Este aparelho é equipado com cabo de alimentação e plugue de aterramento e deverá ser ligado em uma rede elétrica com aterramento de acordo com a norma NBR 5410 (instalações elétricas de baixa tensão).

NOTA

O cabo de alimentação com plugue 2P+T (2 polos + terra) está de acordo como novo padrão NBR 14136.

Consulte sempre um eletricista ou instalador qualificado para que as instruções de aterramento sejam devidamente observadas.

Risco de Choque Elétrico!

Não desmonte o aparelho. A desmontagem somente poderá ser realizada por técnico habilitado e autorizado, devido aos componentes elétricos que fi carão expostos durante a operação de desmontagem, testes, etc.

Exemplo de cálculo do dimensionamento da rede elétrica:

A seção nominal do cabo (mm ^2 ), até a tomada onde o aparelho será ligado, deverá ser dimensionada em função da capacidade de condução de corrente elétrica - Como referência ver tabela abaixo, obtida da norma NBR 5410.

Por exemplo, para produtos com corrente máxima de 24,0 A; a tabela indica a utilização, para efeito de segurança, de cabos com seção nominal de pelo menos 2,5 mm ^2 .

Tipo de Linha Elétrica (B1)*

No condutores (de cobre) carregados: 2
Capacidade de condução de corrente (A)	Seção Nominal do cabo (mm2)
24,0 (220 V) 2,5

* Método de referência B1: Condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em alvenaria. (Fonte: Tabela de tipos de linhas elétricas - NBR 5410).

NOTA

No exemplo acima consideramos a utilização de uma tomada exclusiva para o aparelho.

2.2 - Instalação no Local

Remova todos os materiais de embalagem e acessórios. Verifique a existência de danos no forno, como amassados ou porta quebrada. Não instale o forno caso ele esteja danificado. Gabinete: Remova o filme protetor encontrado na superfície do gabinete do forno e as fi tas adesivas que prendem as grelhas.

IMPORTANTE

Pré-instalação:

• Seleccione uma superfície nivelada que tenha espaço suficiente para as entradas e saídas de ar.
• Certifique-se de que o móvel de apoio seja resistente ao peso do produto (ver tabela de Características Técnicas Gerais), não esqueça que o peso dos alimentos deverá ser considerado neste cálculo.
• O embutimento poderá ser feito em móveis de madeira, mármore, aço inox ou granito.

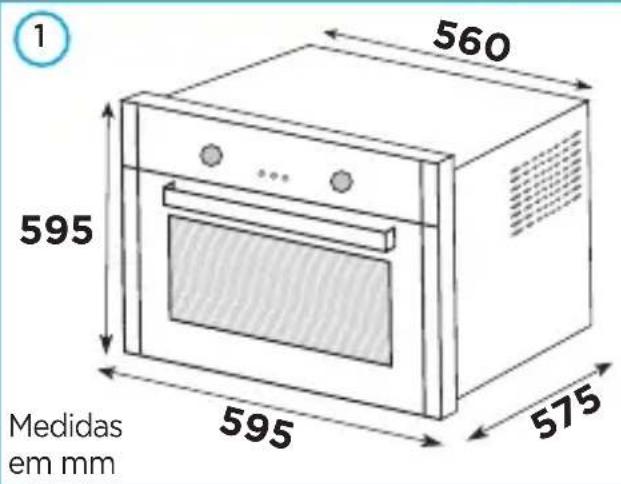

• Considere as dimensões do aparelho, conforme a figura 1.
• Use o modo de instalação no móvel que for mais adequado para sua residência, sempre respeitando as medidas conforme as figuras 2, 3 e 4 a seguir.
• As dimensões informadas são valores mínimos necessários para a correta instalação do forno.

1 560 595 595 575 Medidas em mm

NOTA

Para as medidas internas do móvel, sempre deixe espaçamento de 20 cm ou mais na face onde está posicionada a saída de ar. Essa medida garante o bom funcionamento do forno, sem provocar superaquecimento.

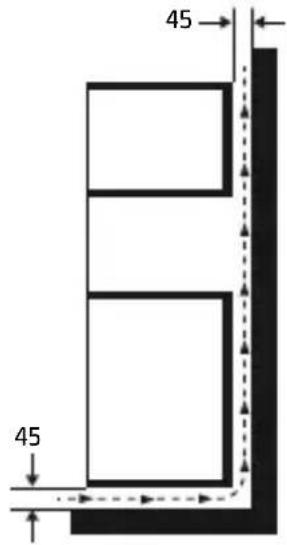

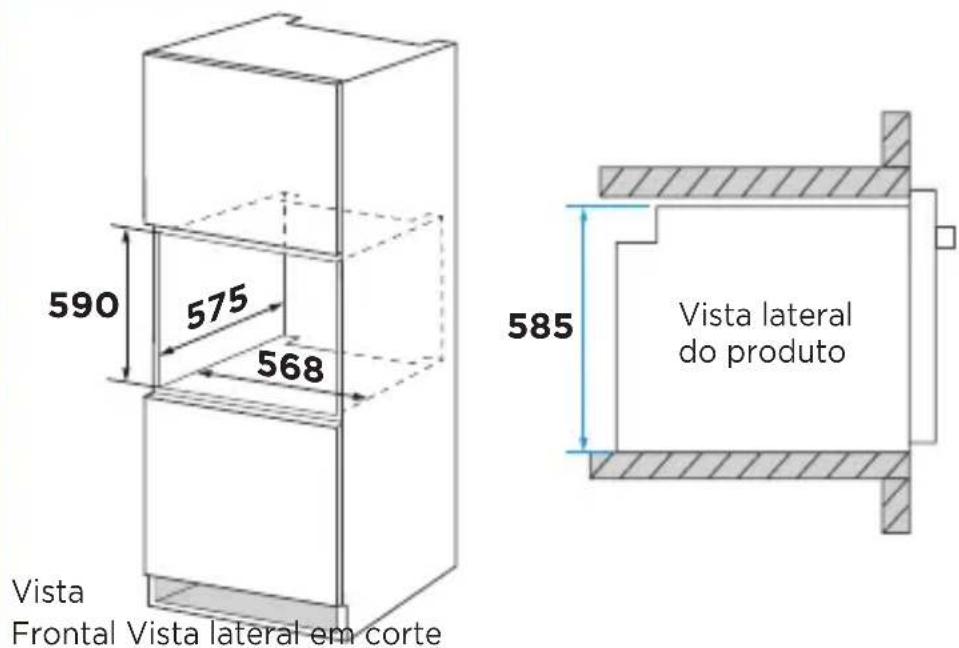

2 Instalação do forno sobreposto ao móvel (Medidas em mm)

590 575 568 Vista Frontal Vista lateral em corte 585 Vista lateral do produto

Espaço para recirculação de ar

45 45

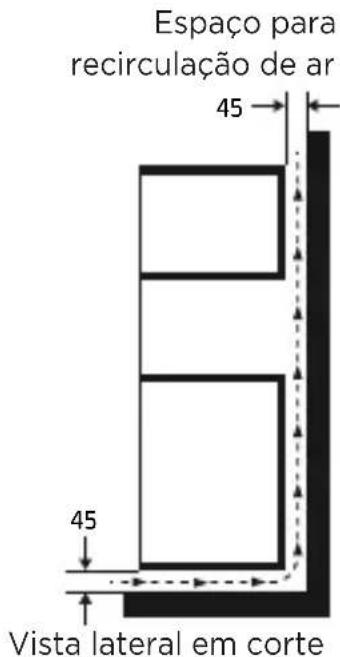

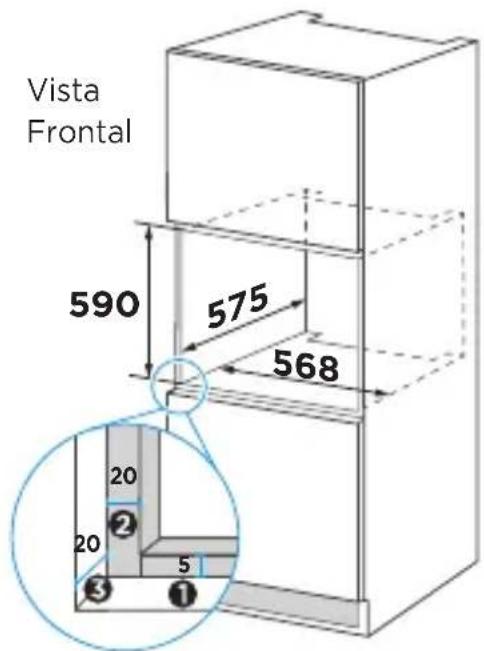

3 Instalação do forno nivelado ao móvel (Medidas em mm)

Vista Frontal 590 575 568 20 20 3 5 ①

Espaço para recirculação de ar 45 45 Vista lateral em corte

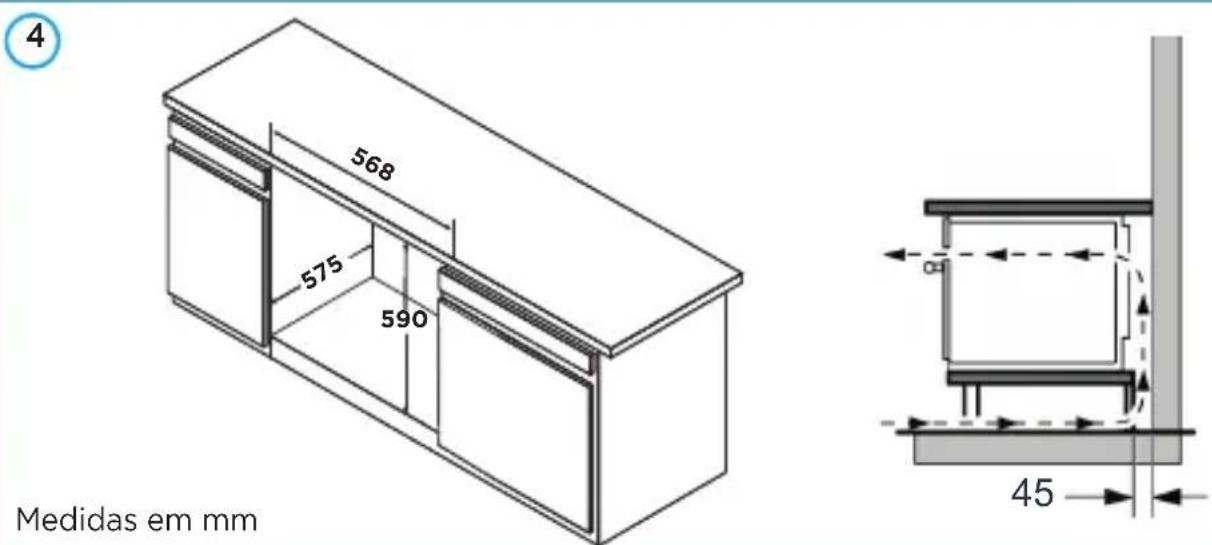

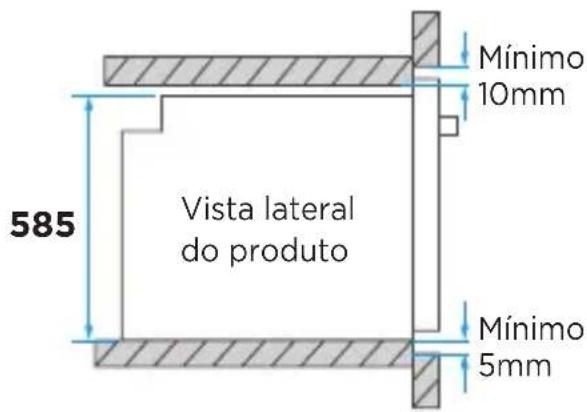

Medidas e espessuras do móvel

1. Sempre deixe um espaço livre de no mínimo 5mm entre a parte de cima do forno e o móvel e a parte de baixo do forno e o móvel.
2. Sempre deixe um espaço de no mínimo 20mm entre a lateral do forno e o móvel.
3. Sempre use uma espessura de 20mm do material do móvel, para garantir que o forno fi que nivelado ao móvel.

Nessa opção de instalação, o forno ficará nivelado ao móvel. Para que o aspecto visual fi que de nivelamento com o móvel, é necessário que a espessura do material seja de 20mm.

Mínimo 10mm 585 Vista lateral do produto Mínimo 5mm

Medidas em mm

Procedimento de instalação:

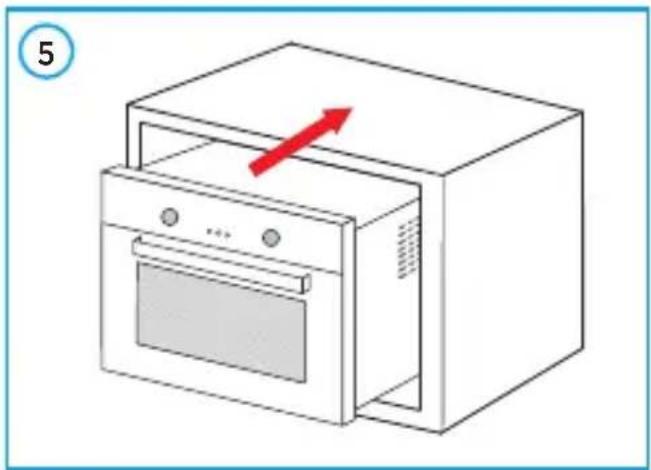

1. Posicione o forno no nicho, centralizando-o, conforme a fi gura 5 ao lado. Certifique-se de que o cabo de alimentação não está preso sob o forno.

NOTA

Utilize duas ou mais pessoas para mover o aparelho e realizar a instalação.

1. Abra a porta do forno para fi xar os dois parafusos de sustentação (enviados juntamente com o produto) no nicho conforme a fi gura 6 ao lado.

2. O forno deve ser fixado de tal forma que não seja possível o deslocamento durante o uso.

3. Ao fi m da instalação o fundo do forno deverá ficar inaccessível. Certifique-se de que o fundo do mesmo não toque as paredes do móvel de sustentação.

4. Assegure que a tensão e frequência sejam as mesmas da etiqueta constante no produto.

5. Caso o forno seja instalado abaixo de um cooktop, utilize interligações elétricas separadas.

IMPORTANTE

Ao final da instalação deve-se observar para que as paredes do produto não fiquem em contato direto com as paredes do nicho (ou do móvel).

MODELO TCD80L2
Tensão (V) 220
Capacidade (I) 80
Corrente Elétrica (A) 10
Frequência (Hz) 60
Potência Elétrica (W) 2700
Resistência Superior (W) 2670
Resistência Inferior (W) 1000
Dimensões Externas (mm) - (L x A x P) 595 x 595 x 575
Peso do Produto (kg) 31,5

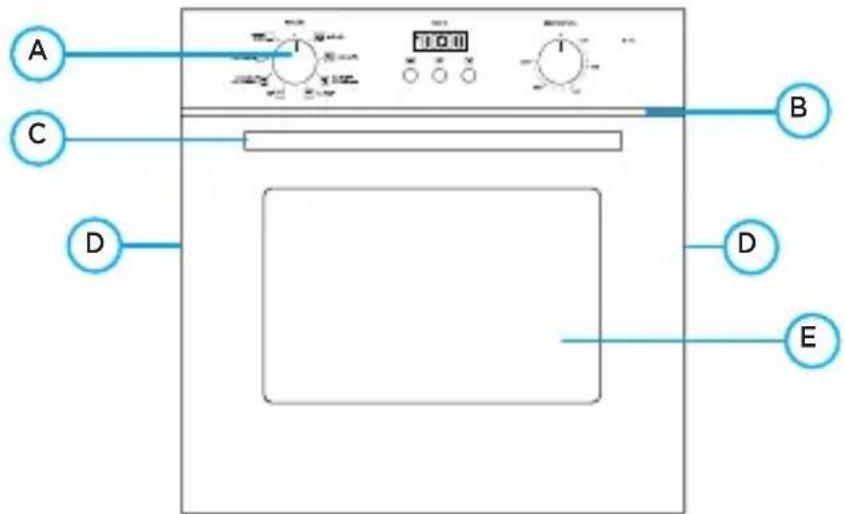

3.2 - Nome das Peças e Acessórios do Forno Elétrico

O forno elétrico possui os seguintes componentes:

A C D B D E

A) Painel de controle
B) Saídas de ar frontal (visíveis com a porta aberta)
C) Puxador
D) Saídas de ar laterais
E) Porta com vidro temperado

3.3 - Acessórios

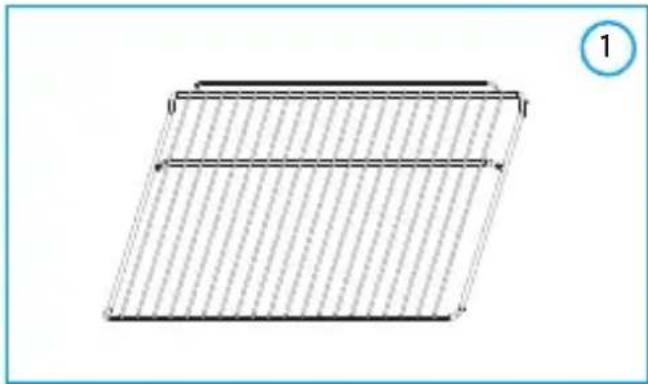

1. Grelha (2 unidades):

Utilizada como apoio dos pratos e assadeiras ou diretamente do próprio alimento - fi gura 1.

2. Bandeja (1 unidade):

Utilizada para assar grandes alimentos como bolos e congelados. Também pode ser utilizada como coletor de gordura, quando o alimento for posicionado diretamente sobre a grelha - fi gura 2.

NOTA

Deve-se retirar a bandeja do forno quando esta não estiver sendo utilizada. A retirada da bandeja melhora o desempenho térmico do forno.

4.1 - Detalhamento do Painel de Controle

Características e funções do painel de controle:

FUNÇÃO Attivo Lanes Convencional Conversional com Verificação Gra Burrinçação Desengueir Duple Grã Duple Grã TEMPORATURA TEMPORATURA 1 3 3 3 4 52 250 200 150 50 100 °C

1. Botão de função: Gire para selecionar a função desejada (verifique o subitem 4.2 - Ajuste de função).
2. Display: Exibe a hora atual, tempo de cozimento e ícones das funções alarme, ajuste de tempo, modo manual e término de preparo.
3. Controladores: Utilize os controladores para fazer os ajustes necessários no forno.
4. Botão de temperatura: Gire para selecionar a temperatura desejada.
5. Luz indicadora de funcionamento: Esse indicador avisa quando os aquecedores dentro do forno estão funcionando. Durante o funcionamento, o indicador liga e desliga várias vezes.

4.2 - Funções do Forno Elétrico

FUNÇÃO INTRODUÇÃO A FUNÇÃO
Iluminação	O processo de assamento poderá ser observado com iluminação constante.
Descongelar	Função utilizada para acelerar o degelo de alimentos congelados como carnes, aves, linguiça e alimentos processados congelados como sopas e pratos prontos.Somente o ventilador ligará durante o uso dessa função, o forno não esquentará.
Duplo Grill Com Ventilação	Essa função utiliza o grill e a resistência superior + o ventilador.Recomendado para grelhar ou gratinar porções médias ou grandes de alimentos, onde seja necessário também algum cozimento. Ideal para fi nalização de lasanhas, assados inteiros como leitão, picanha e cupim.Também recomendada para grandes quantidades de alimentos em várias bandejas, nesse caso, os níveis de altura para posicionamento das bandejas ou prateleiras interfere diretamente no resultado, sendo quanto mais próximo (mais alto) em relação ao grill, mais dourado e grelhado fi carão os alimentos.
Duplo Grill	Essa função utiliza o grill e a resistência superior.Recomendado para grelhar ou gratinar porções médias de alimentos. Ideal para lombos de peixe com crosta, galetos, pães grelhados e tortas.Dica: Utilizar apenas 1 bandeja.
Grill	Essa função utiliza o grill, posicionado na parte superior do forno.Recomendado para grelhar ou gratinar pequenas porções de alimentos mais delicados, como creme brulée, lanches com queijo gratinado, legumes e verduras gratinadas.Dica: Usar somente 1 bandeja.
ConvencionalCom Ventilação	Essa função utiliza a resistência superior e o ventilador, fazendo com o que o ar quente circule dentro do forno, assim todas as partes externas do alimento vão estar na mesma temperatura. O cozimento fi ca mais uniforme, com interior suculento e textura mais crocante.Recomendado para preparos onde sejam utilizados vários níveis do forno, distribuindo assim a temperatura de forma mais uniforme entre todos eles. Também recomendada para preparo de aves maiores e suínos em uma bandeja, devido a potência e distribuição de calor garantindo um cozimento mais uniforme.Dicas: Usar formas baixas para não impedir a circulação de ar. Não cobrir os alimentos.
Convencional	Esta função utiliza as resistências superior e inferior do forno.Utilizada para assados de tamanho uniforme e que necessitem de tempos de cozimento variado, visto a possibilidade de assar em baixas e altas temperaturas. Pode ser utilizada para o preparo de todos os tipos de alimentos.Ideal para assar rolos de carnes, carnes ao molho, pedaços de aves e peixes recheados.Cobrir o alimento com papel alumínio ou colocar em sacos para assar para que a umidade seja distribuída uniformemente. Também recomendada para preparação de bolos, suflês, salgados ou bolos de massa mais úmida.
Assado Lento	O aquecimento é fornecido apenas pela resistência inferior do forno. Indicado para manter alimentos aquecidos e a coloração do alimento.

4.3 - Como Usar

Atente ao correto posicionamento das grelhas no interior do forno:

1. Coloque as grelhas na altura desejada, acomode o alimento que será cozido/assado sobre uma assadeira apropriada.
2. Posicione a assadeira sobre a grelha. Certifi que-se de sempre usar recipientes apropriados para forno, nunca use plástico ou papelão dentro do forno.
3. Nunca use panelas de vidro ou cerâmica. Da mesma forma, não utilize tampas de vidro ou cerâmica.

NOTA

PRÉ-AQUECIMENTO

Para a utilização do forno elétrico em muitas receitas é necessário o pré-aquecimento. Para isso, regule o termostato na temperatura desejada para o assado, acione os aquecimentos superior e inferior. Em seguida, ajuste o Tempo em 5 minutos. Após o aviso sonoro, coloque o alimento no forno e ajuste o tempo necessário para assar o alimento de acordo com a receita.

1. Não deixe que líquidos escorram para o fundo do forno. Utilize assadeiras de aço quando estiver cozinhando.
2. Seleccione a temperatura, como sugerido na receita ou conforme desejado.
3. Feche bem a porta de vidro temperado e selecione o tempo de cozimento. Sempre utilize luvas térmicas e/ou algum acessório para a retirada do alimento do forno.

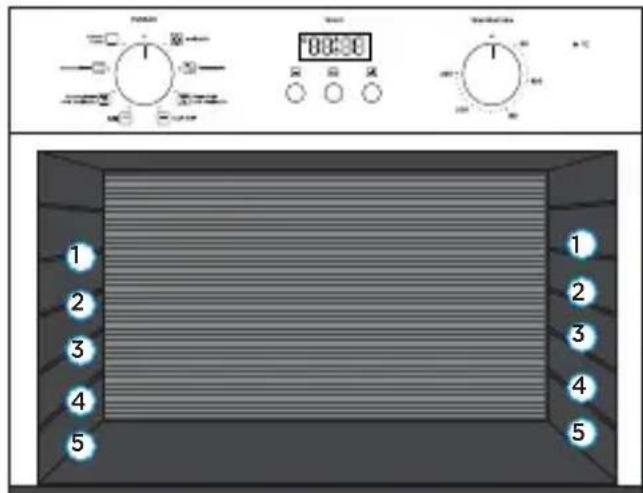

É possível escolher cinco níveis de altura para o ajuste das grelhas. Lembre-se de encaixá-las corretamente para evitar acidentes durante a utilização do forno.

0:30 1 2 3 4 5 1 2 3 4 5

4.4 - Ajuste do Relógio

Ao ligar o forno, a hora atual deve ser ajustada:

1. Aperte o botão “—” ou “¥ para ajustar a hora do relógio.
2. Aperte o botão “↔” para confi rmar a hora desejada.
3. Aperte os botões “—” ou “+e defi na os minutos.
4. Aperte o botão “↔” para completar o ajuste da hora.

NOTA

O relógio tem o formato de 24 horas.

TEMPO 88:88 - ← + ○ ○ ○

4.5 - Ajuste do Tempo

Para usar seu produto e ajustar o tempo, o relógio precisa ser configurado antes, verifique o subitem 4.4 - Ajuste do Relógio, caso o relógio não tenha sido ativado. O seu produto só ligará caso algum dos modos esteja ativado e o ícone “ 🚗 ” esteja aparecendo no display.

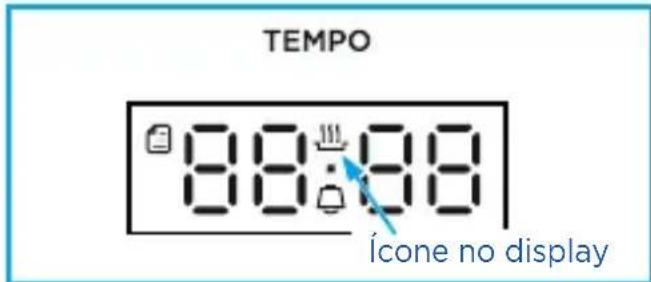

TEMPO 8:00:00 ícone no display

Os modos que o produto possui são:

• Modo manual: o tempo de preparo dos alimentos é controlado pelo usuário.
• Modo tempo de duração do preparo: esse modo configura o tempo de preparo para desligar automaticamente ao fi m da duração selecionada.
• Modo hora do término: o produto irá desligar na hora selecionada. Esse modo pode ser usado em conjunto com o modo tempo de duração do preparo.
• Alarme sonoro: o produto emite um sinal sonoro ao fim do tempo programado.

4.6 - Modo Manual

1. Para usar seu produto e ajustar o tempo, o relógio precisa ser configurado antes, verifique o subitem 4.4 - Ajuste do Relógio, caso o relógio não tenha sido ativado.
2. Para defi nir o modo manual no produto, aperte e segure o botão “↔” por 3 segundos, o ícone “!!!” irá aparecer no display.
3. Seleccione a temperatura e a função desejadas, usando os botões correspondentes.
4. Após 5 horas sem uso, o ícone do modo manual irá piscar. Após 10 horas sem uso, o timer irá retornar para o modo de espera e o símbolo “” irá desaparecer do painel.

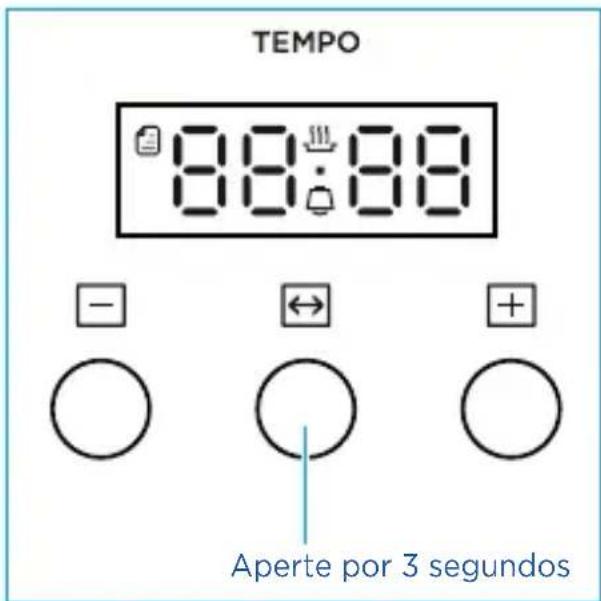

TEMPO 88:88 Aperte por 3 segundos

4.7 - Modo Duração do Preparo

1. Para configurar a opção de duração do cozimento, clique no botão “ ____” até que o display do timer mostre “dur”.
2. Aperte os botões “—” ou “+para confi gurar o tempo de duração do preparo. O ajuste de horas e minutos segue o mesmo padrão do ajuste do relógio. O tempo máximo permitido é de 10 horas.
3. Após ajustar o tempo, aperte o botão “ ↔ ” para confirmar. Após essa configuração, o ícone “ ,” e a letra “A” fi carão aparecendo no display durante o tempo determinado.
4. Ao fi nal do tempo determinado o alarme sonoro será emitido e a letra "A" ficará piscando no display. Aperte qualquer botão para terminar a operação.

1. A opção hora do término permite que o prepare comece na hora atual e termine na hora selecionada.
2. Para confi gurar a opção de hora do término, clique no botão “↔” até que o display mostre “End”.
3. Aperte os botões “—” ou “+” para confi gurar a hora de término do preparo. O ajuste de horas e minutos segue o mesmo padrão do ajuste do relógio.
4. Após ajustar o tempo, aperte novamente o botão “↔” para confi rmar. Após essa confi guração, o ícone “...” e a letra “A” fi caram aparecendo no display durante o tempo determinado.
5. Ao atingir a hora do término confi gurada, o alarme sonoro irá apitar e a letra "A" fi cará piscando no display. Aperte qualquer botão para o produto retornar para o modo de espera.

TEMPO 8:30-8:18 - 2 1 2

Essa função é usada somente como um alarme sonoro.

1. Aperte o botão “↔” até que o ícone “esteja aparecendo no display.

2. Aperte os botões “ —” ou “ ” para configurar a hora do alarme. O ajuste de horas e minutos segue o mesmo padrão do ajuste do relógio.

3. Após confi gurar a hora, aperte novamente o botão “↔” para confi rmar o alarme sonoro, o ícone “☐” fi cará ligado durante todo o tempo de duração do alarme.

4. Quando o tempo for atingido, o alarme irá soar e o ícone “☐” começará a piscar. Aperte qualquer tecla para parar o alarme.

TEMPO Ícone no display 8:30-8:18 - 2 1 2

NOTA

• Durante a configuração do tempo, aperte e segure o botão “—” ou “+” para aumentar ou diminuir o tempo continuamente.
• Nos modos automáticos ou alarme, pressione e segure os botões “ +” e “ ↔ até que o alarme sonoro toque para cancelar todos os modos que estejam ativos no produto e retorne para o modo de espera.
• Ao configurar o modo no timer digital, se nada for feito por 5 minutos, irá retornar para o modo manual.
• Em cada função, pressione e segure o botão “ ↔ ” por mais de 3 segundos para cancelar o modo atual e entrar no modo manual.
• Ao selecionar os modos de alarme ou duração do preparo, somente um funcionará. Esses dois modos não funcionam ao mesmo tempo.

4.10 - Seleção de Função do Forno

1. Para selecionar uma das funções do forno, gire o botão de função para a direita ou esquerda até o indicador chegar na função desejada (Fig. 1).
2. Para saber mais sobre cada função, verifique o subitem 4.2 - Funções do Forno Elétrico.

4.11 - Seleção de Temperatura

1. Para configurar a temperatura de cozimento, gire o botão de temperatura para a direita (sentido horário) até o indicador chegar na temperatura desejada (Fig. 2).
2. Para que o forno comece a aquecer, é necessário que um modo seja configurado. Verifique o subitem 4.5 - Ajuste do Tempo para saber como confi gurar.
3. Após o término do preparo do alimento, os botões devem voltar para a posição “o”.

TEMPERATURA o 50 100 250 200 150 Indicador 2

5 - GUIA DE UTILIZAÇÃO

A seguir são apresentadas recomendações de uso de acordo com determinados alimentos. Ressaltamos que são apenas recomendações para assar utilizando da melhor forma o seu forno elétrico.

Para todas as receitas recomenda-se pré-aquecer o forno a 200°C durante 5 minutos.

5.1 - Guia para Alimentos em Geral

Ajuste o controle na temperatura indicada. Coloque o alimento em forno pré-aquecido, cozinhando por peso (1 kg) e no tempo indicado na tabela. Verifique regularmente para não deixar que os alimentos passem do ponto.

* Os tempos e temperaturas apresentados na tabela abaixo são apenas valores de referência.

ALIMENTO TEMPERATURA (°C) TEMPO (minutos)
Carnes recheadas 180 34 a 45
Carne em caçarola 160 120 a 180
Peixe 220 20 a 60
Peixe assado ou recheado 180 15 a	20
Presunto fresco 130 20 a 25
Carneiro 155 25 a 30
Porco 155 30 a 35
Vitela 155 30 a 35
Alimentos já cozidos 230 15 a 20
Carne (mal passada)	180	15 a 18
Carne média	180 15 a 20
Carne (bem passada)	180 20 a 25
Filés	180 15 a 20
Galinha	155 25 a 30
Pato	155 25 a 30
Peru	155 30 a 35
Batatas Assadas	180	40 a 60
DOCES
Maçãs assadas	180 20 a 45
Biscoitos	225 15 a 20
PÃES
Branco (fermento) 180	50 a 60
Muffins	220	15 a 30
Doces (fermento)	200 15 a 30
BOLOS
De xícara 175 20 a 25
De claras 180 20 a 30
Pão-de-ló 125 50 a 60
SOBREMESAS
Cremes (leite) 160 45 a 60
Bombas 180 40 a 45
Merengues 155 5 a 8
MASSAS PARA TORTA
Duas camadas (recheio cru) 225 30 a 50
Duas camadas (recheio cozido) 220 20 a 50
Massas de pastelão 225 8 a 10
Pudins	175 45 a 120
Suflês	175	45 a 60

NOTA

Sempre remover a assadeira/grelha utilizando um pegador ou luvas térmicas que o protejam dos alimentos superaquecidos e do próprio forno.

IMPORTANTE

Tome cuidado ao abrir a porta, o vapor pode provocar queimaduras.

6 - LIMPEZA E MANUTENÇÃO

IMPORTANTE

Desligue o disjuntor e/ou a alimentação elétrica antes de realizar qualquer serviço de instalação, limpeza ou manutenção.

6.1 - Limpeza Geral

Quando limpar superfícies do forno, utilize sabão e detergentes suaves neutros e não abrasivos, aplicados com uma esponja ou pano macio.

Após a limpeza é aconselhável manter a porta aberta por alguns minutos para eliminar o excesso de umidade.

Para limpar seu forno elétrico use apenas um pano macio umedecido em água (de preferência morna) e detergente neutro. Após a limpeza seque com pano macio e seco.

6.2 - Limpeza Interna

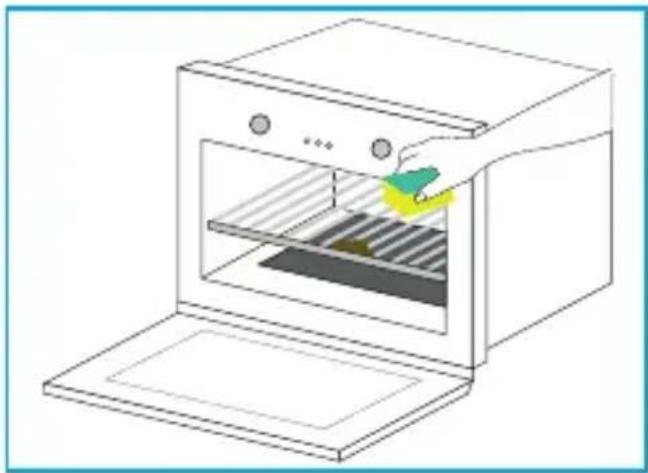

Mantenha o interior do forno limpo e seco. Resíduos dentro do forno podem ocasionar mau funcionamento. Resíduos de alimentos líquidos derramados, grudam nas paredes do forno e na superfície da porta. Limpe o interior do forno imediatamente após o uso com um pano úmido.

Retire a gordura com um pano úmido com água e sabão neutro, ou com papel toalha, enxágue o pano, passe novamente para retirar os resíduos de sabão e seque bem.

NOTA

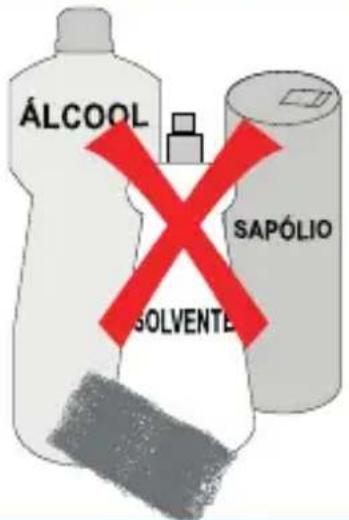

Jamais limpe seu forno elétrico com fl uídos inflamáveis como álcool, querosene, gasolina, tinner, varsol, solventes, removedores ou com produtos químicos como detergentes com amoníacos, ácidos, vinagres, soda ou abrasivos como sapólios, esponjas plásticas ou de aço, lã de aço, etc, nem use produtos que liberem vapores químicos corrosivos e/ ou tóxicos no aparelho.

ÁLCOOL SAPÓLIO SOLVENTE

Não use abrasivos de limpeza ásperos ou raspadores de metal afiados para limpar a porta de vidro do forno uma vez que eles podem riscar a superfície, que podem resultar no estilhaçamento do vidro.

Mantenha o exterior do forno limpo. Limpe o exterior do forno com um pano úmido com água e sabão neutro, enxágue o pano, passe novamente para retirar os resíduos de sabão e seque com um pano macio ou toalha de papel.

Para evitar danos ao funcionamento das partes internas do forno a água não deve penetrar pelos orifícios de ventilação.

Para limpar o painel de controle, lembre-se de desligá-lo da alimentação elétrica, limpe com um pano úmido e seque imediatamente.

Se vapor se acumular dentro ou ao redor da porta, após o uso, seque-a com um pano macio. Isto acontece quando o forno opera em condições de alta umidade e de forma alguma isso indica defeito de funcionamento.

6.4 - Limpeza da Grelha

A grelha e a assadeira devem ser removidas para facilitar a limpeza, que pode ser feita com água quente, esponja macia e detergente neutro. Não utilize produtos abrasivos.

6.5 - Substituição da Lâmpada

Para substituir a lâmpada siga as instruções abaixo:

1. Remova a tampa de vidro que protege a lâmpada na parte traseira interna do forno.

2. Retire a lâmpada do soquete e substitua por uma nova 220V \~40W.

PERIGO

Certifique-se que o aparelho está desligado da alimentação elétrica antes de substituir a lâmpada para evitar a possibilidade de choque elétrico.

1. Coloque a tampa protetora de vidro novamente pressionando-a.

Não desmonte o aparelho. A desmontagem somente poderá ser realizada por técnico habilitado e autorizado, devido aos componentes elétricos que fi carão expostos durante a operação de desmontagem, testes, etc.

7 - SOLUÇÃO DE PROBLEMAS

A Assistência Técnica Autorizada Midea está sempre à sua disposição. Entretanto, caso seu forno elétrico apresente problema de funcionamento, verifique na tabela abaixo as prováveis causas. Efetue as correções que possam ser realizadas em casa. Se o problema persistir entre em contato com a Assistência Técnica Autorizada Midea.

PROBLEMA CAUSA POSSÍVEL SOLUÇÃO
Forno não liga	a. O disjuntor ou a alimentação elétrica não está ligado.b. Porta aberta.c. Operação incorreta ajustada.	a. Ligue o disjuntor ou a alimentação elétrica.b. Fechar a porta e tentar novamente.c. Verifi car as instruções.
Choques elétricos ou faíscas	a. Estão sendo usados materiais que devem ser evitados.b. Alimento derramado dentro do forno.	a. Usar apenas utensílios próprios para cada função.b. Limpar o interior com pano úmido.
Alimentos cozidos irregularmente	a. Estão sendo usados materiais que devem ser evitados.b. O alimento não foi totalmente descongelado.c. Tempo de cozimento, nível de potência não estão adequados.	a. Usar apenas utensílios próprios para forno elétrico.b. Descongelar completamente o alimento.c. Usar o tempo correto de cozimento, nível de potência correto.
Alimentos cozidos em excesso	Tempo de cozimento, nível de potência não estão adequados.	Usar o tempo correto de cozimento, nível de potência correto.
Alimentos mal cozidos	a. Estão sendo usados materiais que devem ser evitados.b. O alimento não foi totalmente descongelado.c. As saídas de ar do forno estão bloqueadas.d. Tempo de cozimento, temperatura não estão adequados.	a. Usar apenas utensílios próprios para forno elétrico.b. Descongelar completamente o alimento.c. Observar se as saídas de ar do forno não estão bloqueadas.d. Usar o tempo correto de cozimento e temperatura correta.

O forno elétrico MIDEA é garantido contra defeitos de fabricação, pelo prazo de 12 (doze) meses contados a partir da emissão da Nota Fiscal ao Consumidor. Dentro do período de garantia estão compreendidos 03 (três) meses de garantia legal e 9 (nove) meses de garantia especial, concedida pela Midea.

As garantias legal e/ou especial compreendem a substituição de peças e mão de obra necessárias para o reparo de defeitos devidamente constatados, pelo fabricante ou pela assistência técnica credenciada Midea como sendo de fabricação.

A fabricante não concede qualquer forma e/ou tipo de garantia para produtos desacompanhados de Nota Fiscal de venda ao consumidor, ou produtos cuja Nota Fiscal esteja preenchida incorretamente.

As garantias fi carão automaticamente inválidas se:

• Na utilização do produto não forem observadas as instruções e recomendações contidas no Manual do Usuário;
• Na instalação do produto não forem observadas as especificações e recomendações do Manual do Usuário quanto às condições de instalação do produto, tais como, nivelamento do produto, adequação do local para instalação, tensão elétrica compatível com o produto, instalação elétrica não de acordo coma NBR5410, etc;
• Constatada corrosão provocada por riscos, deformações ou similares decorrentes da má utilização do produto, bem como eventos consequentes da aplicação de produtos químicos, abrasivos ou similares que danifi quem a qualidade ou material componente;
• O produto for avariado, inadequadamente utilizado ou ainda sofrer alterações, modificações ou consertos feitos por pessoas ou empresas não autorizadas pela MIDEA;
• O defeito for causado por acidente ou má utilização do produto pelo consumidor;
• O produto for embutido ou instalado dentro de armários fechados;
• Houver sinais de violação do produto, remoção e/ou adulteração do número de série ou da etiqueta de identificação do produto.

As garantias não cobrem:

• Despesas com a instalação do produto.
• Transporte do produto até o local da instalação.
• Despesas decorrentes e consequentes de instalação de peças e acessórios, mesmo que comercializados pela Midea.
• Despesas com mão de obra, materiais, peças e adaptações necessárias à preparação do local para instalação do produto, ou seja: rede elétrica, de gás e hidráulica, alvenaria, aterramento, bem como suas adaptações.
• Falhas no funcionamento do produto decorrentes de insuficiência, interrupções, problemas ou falta de fornecimento de energia elétrica e danos causados por problemas na qualidade do aterramento do produto.
• Serviços e/ou despesas de manutenção e/ou limpeza do produto.
• Falhas no funcionamento normal do produto decorrentes de falta de limpeza e excesso de resíduos, ou ainda, decorrentes da existência de objetos em seu interior estranhos ao seu funcionamento e finalidade de utilização.
• Produtos ou peças que tenham sido danificados em consequência de remoção, manuseio, quedas ou atos decorrentes da natureza.
• Despesas por procedimentos de inspeção e diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia.
• Deslocamento para atendimentos de produtos instalados fora do município sede da assistência autorizada, a qual poderá cobrar taxa de locomoção do técnico, previamente aprovada pelo consumidor.
• As seguintes peças são garantidas contra vícios de fabricação apenas pelo prazo legal de 90 (noventa) dias, contados a partir da emissão da nota fiscal de compra do produto: vidros, lâmpadas, acessórios, peças plásticas, borrachas e cabo de alimentação.
• Danos causados em caso de produto ligado em tensão diferente a qual foi destinado;
• Peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso normal, tais como, lâmpadas, filtros, botões de comando, puxadores, bem como, a mão de obra utilizada na aplicação dessas peças e as consequências advindas dessas ocorrências.
• Danos causados por movimentação incorreta e avarias de transporte.
• Aberturas de notificações para atendimento técnico na residência através de nosso SAC, relacionadas unicamente a orientação de uso constantes no Manual do Usuário ou no próprio produto serão passíveis de cobranças.

Condições Gerais:

A Midea reserva-se o direito de alterar características gerais, técnicas e estéticas de seus produtos, sem aviso prévio. Este termo de garantia é válido para produtos vendidos e instalados no território brasileiro.

Para a sua tranquilidade, preserve e mantenha o Manual do Usuário com este Termo de Garantia, Nota Fiscal de Compra e Comprovante de Entrega do produto em local seguro e de fácil acesso.

ESTA GARANTIA É VALIDA APENAS EM TERRITÓRIO BRASILEIRO

Midea

SPRINGER CARRIER LTDA

Rua Berto Círio, 521

Bairro São Luis - Canoas - RS

CEP: 92.420-030

3003.1005 para capitais e regiões metropolitanas 0800.648.1005 para demais localidades
