Tipo de produto	Sistema de home cinema
Marca	Philips
Modelo	HTS3520X
Dimensões (L x A x P)	360 x 50 x 280 mm (unidade principal)
Peso	3,2 kg
Alimentação	110-240 V, 50/60 Hz
Consumo de energia	150 W (máx.)
Potência total	600 W RMS
Compatibilidade de discos	DVD, DVD±R/RW, CD, CD-R/RW, MP3-CD
Formatos de áudio	MP3, WMA, PCM, Dolby Digital, DTS
Formatos de vídeo	MPEG-1, MPEG-2, DivX
Entradas	HDMI (entrada e saída), USB, áudio coaxial, óptico, AUX, FM antena
Saídas	HDMI, altifalantes (5.1), subwoofer
Funções principais	Reprodução de DVD, sintonizador FM, USB direto, amplificador integrado, áudio 5.1 canais
Entretien e limpeza	Limpar com pano seco. Não usar solventes. Manter ventilação livre.
Segurança	Não abrir o aparelho. Risco de choque elétrico. Manter longe de humidade.
Peças e reparabilidade	Peças de substituição disponíveis através de assistência autorizada Philips.
Informações gerais	Home cinema 5.1 com leitor de DVD e rádio FM. Controlo remoto incluído.

Perguntas frequentes - HTS3520X PHILIPS

Como ligar o sistema de home cinema Philips HTS3520X à televisão?

Use o cabo HDMI para ligar a saída HDMI do sistema à entrada HDMI da TV. Também pode usar cabo de áudio óptico ou coaxial.

O que fazer se o DVD não for reproduzido?

Verifique se o disco está limpo e sem riscos. Certifique-se de que o formato é compatível (DVD, DVD±R/RW, CD, MP3-CD). Tente reiniciar o aparelho.

Como configurar os altifalantes para som surround?

Coloque os altifalantes frontais, centrais e traseiros nas posições corretas. No menu de configuração, selecione 'Configuração de altifalantes' e ajuste as distâncias e níveis.

O sistema suporta áudio Bluetooth?

Não, o modelo HTS3520X não possui Bluetooth. Pode ligar dispositivos através da entrada USB ou AUX.

Como ouvir rádio FM?

Pressione o botão RÁDIO no controlo remoto. Use a antena FM fornecida. Sintonize as estações automaticamente ou manualmente.

Por que o sistema não liga?

Verifique se o cabo de alimentação está bem ligado e a tomada tem energia. Pressione o botão Ligar no aparelho ou no controlo remoto.

Como reproduzir música de um pendrive USB?

Insira o pendrive na porta USB do sistema. Use as teclas de navegação para selecionar a pasta e o ficheiro. Formatos suportados: MP3, WMA.

Qual a distância máxima para o controlo remoto?

O controlo remoto funciona até aproximadamente 6 metros de distância, em linha reta, sem obstáculos.

Como fazer a manutenção do sistema?

Limpe a superfície com um pano macio e seco. Não use líquidos ou produtos químicos. Mantenha as aberturas de ventilação desobstruídas.

Onde encontrar peças de substituição?

Contacte a assistência técnica autorizada Philips ou consulte o site oficial para peças como controlo remoto, altifalantes ou cabos.

MANUAL DE UTILIZADOR HTS3520X PHILIPS

CC Centro de Informações ao Consumidor

PHILIPS

WALITA

Grande SP: 2121-0203 Demais localidades: 0400 701 0203

PT-BR Manual do Usuário

Responsabilidade Social

A Philips da Amazônia Indústria Eletrônica Ltda, é uma empresa socialmente responsável, preocupada com a valorização dos seus recursos humanos internos, com o relacionamento correto e justo com a comunidade, com o meio ambiente, com o ambiente de trabalho e com o compromisso de cumprimento das leis.

Sendo assim, realiza suas atividades em conformidade com a norma SA-8000, que se baseia nos princípios das convenções da Organização Internacional do Trabalho, da Convenção das Nações Unidas sobre os Direitos da Criança e na Declaração Universal dos Direitos Humanos.

Informação ambiental

Todo o material desnecessário foi retirado da embalagem do produto.

Nós tentamos fazer as embalagens de modo que elas sejam fáceis de separar em três materiais: caixa de papelão (caixa), calços de isopor e sacos plásticos.

O seu sistema contém materiais que podem ser reciclados e usados novamente se desmontados por uma empresa especializada. Por favor, observe os regulamentos locais relacionados à disposição de materiais da embalagem, baterias e equipamentos, com relação à destinação no seu final de vida.

Prezado Consumidor,

PARABÉNS POR TER ADQUIRIDO ESTE PRODUTO...

E BEM VINDO À FAMÍLIA PHILIPS.

Agradecemos pela sua confiança na Philips e temos a certeza de que seu Sistema de Home Theater. Lhe trará muitos momentos agradáveis, pois ele é um produto de tecnologia moderna e com muitos recursos. Para usufruir de todo seu potencial, basta ler atentamente este manual e seguir as orientações dadas. Atenciosamente,

Philips da Amazônia

Indústria Eletrônica Ltda.

CUIDADO com o uso de pilhas ou baterias!

- Não descarte as pilhas ou baterias juntamente com o lixo doméstico.

- O descarte não controlado de pilhas e baterias prejudica o meio ambiente e a saúde humana.

• Para contribuir com o meio ambiente e com a sua saúde a Philips receberá nos postos de serviço técnico as pilhas ou baterias fornecidas com seus produtos após o uso e fará o descarte gratuitamente.
• Para evitar vazamentos nas pilhas ou baterias, o que pode resultar em danos pessoais e materiais ou ao produto: Remova as pilhas quando não utilizar o controle remoto por um longo período; Não misture as pilhas (antigas com novas ou de zinco-carbono com alcalinas, etc.); Não deixe o controle remoto exposto a altas temperaturas.

Em caso de dúvida ou consulta, favor ligar para a linha verde (0+xx+92) 3652-2525. A Philips da Amazônia Indústria Eletrônica Ltda. e o Meio Ambiente agradecem sua colaboração.

Sumário

1 Aviso 2

Copyright

Sobre o Progressive Scan 2

Marcas comerciais 2

2 Importante

Segurança 3

Cuidados com o produto 3

3 Seu home theater

Unidade principal 4

Controle remoto 5

4 Conectar o Home Theater

Conectores 6

Conectar à TV 7

Conectar o áudio da TV ou de outros dispositivos 8

Conectar um microfone 8

5 Usar o Home Theater 8

Antes de começar 8

Escolher o som 8

Reproduzir um disco 9

Reproduzir rádio 10

Reproduzir áudio da TV ou de outros dispositivos 10

Reproduzir conteúdo de um dispositivo USB de amazenamento 11

Mais recursos de reprodução 11

Crie arquivos de áudio MP3 12

6 Alterar configurações

Alterar configurações gerais 12

Alterar configurações de áudio 13

Alterar configurações de vídeo 13

Alterar configurações de preferências 14

7 Atualizar o software

Verificar a versão do software 14

Atualizar o software por meio de um CD-R ou dispositivo USB 14

8 Especifi cações do produto 15

9 Solução de problemas 16

10 Índice remissivo 17

1 Aviso

Copyright

Este produto contém tecnologia de proteção a direitos autorais, que está protegida por reivindicação de métodos de determinadas patentes americanas e por outros direitos de propriedade intelectual pertencentes à Macrovision Corporation e a outros proprietários de direitos. O uso dessa tecnologia de proteção a direitos autorais deve ser autorizado pela Macrovision Corporation e destina-se a uso doméstico e a outros usos de exibição limitados, a menos que algo em contrário seja expressamente autorizado pela Macrovision Corporation. A engenharia reversa ou a desmontagem são proibidas.

Sobre o Progressive Scan

Os consumidores devem observar que nem todos os televisores de alta defi nição são totalmente compatíveis com este produto, e isso pode gerar imprecisões na exibição de uma imagem. Caso ocorram problemas com a imagem gerada por Progressive Scan 525 ou 625, recomendamos que o usuário alterne a conexão para a saída de 'defi nição padrão'. Em caso de dúvidas sobre a compatibilidade de sua TV com este aparelho de DVD, modelo 525p e 625p, entre em contato com a central de atendimento ao cliente.

Marcas comerciais

Fabricado sob licença da Dolby Laboratories. Dolby, Pro Logic e o símbolo de "D Duplo" são marcas comerciais da Dolby Laboratories.

2 PT-BR

Windows Media e o logotipo Windows são marcas comerciais ou marcas registradas da Microsoft Corporation nos Estados Unidos e/ou outros países.

HDMI

HDMI, o logotipo HDMI e High-Defi nition Multimedia Interface são marcas comerciais ou registradas da HDMI Licensing LLC.

Os logotipos USB-IF são marcas registradas da Universal Serial Bus Implementers Forum, Inc.

Informações regionais

Adaptador fomecido como acessório não deverá ser usado nas redes elétricas do Brasil, seu uso é destinado exclusivamente a outros países da América Latina.

Evite o uso prolongado do aparelho com volume superior a 85 decibéis pois isto poderá prejudicar a sua audição.

Nível de Decibéis	Exemplos
30	Biblioteca silenciosa, sussumos leves
10	Sala de estar, refrigerador, quarto longe do trânsito
50	Trânsito levo, conversação normal, escritório siencioso
60	Ar condicionado a uma distância de 6 m, máquina de costura
70	Aspirador de pó, secador de cabelo, restaurante ruidoso
80	Tráfego mécio de cidade, coletor de lixo, alarme de despertador a uma distância de 60 cm
OS RUIDOS ABAIXO PODEM SER PERIGOSOS EM CASO DE EXPOSIÇÃO CONSTANTE
90	Motro, motocicieta, tráfego de caminhão, cortador de grama
100	Caminhão de lixo, serra elétrica, furadeira pneumática
120	Snow de banda de rock em frente às caixas acústicas, trovão
140	Tiro de arma de fogo, avião a jato
180	Lançamento de foguete

2 Importante

Leia e compreenda todas as instruções antes de usar o Home Theater. Caso ocorram danos causados pelo não-cumprimento destas instruções, a garantia não será aplicável.

Segurança

Risco de choque elétrico ou incêndio!

• Nunca exponha o produto e os acessórios à chuva ou água. Nunca coloque vasilhas com líquido, como vasos, perto do produto. Se algum líquido for derramado sobre ou dentro do produto, desconecte-o da tomada imediatamente. Entre em contato com a Central de Atendimento ao Cliente Philips para que o produto seja verifi cado antes de ser utilizado novamente.
• Nunca coloque o produto e os acessórios próximo a fogo exposto ou a outras fontes de calor, incluindo luz solar direta.
• Nunca insira objetos nas aberturas de ventilação ou em outras aberturas do produto.
• Quando o dispositivo de conexão é um plugue de alimentação ou um acoplador de aparelhos, ele deve fi car ligado o tempo todo.
• Desconecte o produto da tomada quando houver tempestades com raios.
  • Ao desconectar o cabo de alimentação, sempre puxe pela tomada, nunca pelo fi o.

Risco de curto-circuito ou incêndio!

- Antes de conectar o produto à tomada de energia, verifi que se a voltagem corresponde ao valor impresso na parte posterior ou inferior do produto. Nunca conecte o produto à tomada de energia se a tensão for diferente.

Risco de ferimentos ou danos ao Home Theater!

Para produtos que podem ser instalados • na parede, use somente o suporte para instalação em parede fornecido. Fixe o suporte em uma parede capaz de suportar o peso do produto e do suporte. A Koninklijke Philips Electronics N.V. não se responsabiliza por uma montagem inadequada na parede que provoque acidentes, ferimentos ou danos.

Para caixas acústicas com pedestais, use • somente os pedestais fornecidos. Fixe com fi rmeza os pedestais às caixas acústicas. Coloque os pedestais montados em superfícies planas e niveladas que suportem o peso combinado da caixa acústica e do pedestal. Não posicione o produto ou outros objetos sobre cabos de alimentação ou outros equipamentos elétricos. Se o produto for transportado em • temperaturas abaixo de 5°C, retire-o da embalagem e espere até que ele fi que na temperatura ambiente antes de conectá-lo à tomada. Radiação laser visível e invisível quando • aberto. Evite a exposição a feixes de luz. Não toque no leitor óptico do aparelho no • interior do compartimento de disco.

Nunca instale este produto em um • ambiente com restrições de espaço. Sempre deixe um espaço de pelo menos 4 cm em volta do produto para ventilação. Certifi que-se de que as aberturas de ventilação do produto não fi quem encobertas por cortinas ou outros objetos.

Risco de contaminação!

Não misture as pilhas (antigas com novas ou de zinco-carbono com alcalinas, etc.). Remova as baterias se estiverem descarregadas ou se não for usar o controle remoto por um período longo. As baterias contêm substâncias químicas que exigem cuidados especiais em seu descarte.

Cuidados com o produto

Não insira objetos além de discos no • compartimento de disco. Não insira discos deformados ou quebrados • no compartimento de disco. Remova os discos do compartimento • de discos se você não estiver usando o aparelho por um longo período. Use somente uma fl anela em microfi bra • para limpar o produto.

Descarte do produto e de pilhas antigas

Seu produto foi projetado e fabricado com materiais e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando este símbolo de lata de lixo riscada estiver afi xado a um produto, signifi ca que ele se enquadra na Diretiva Européia 2002/96/EC. Informe-se sobre o sistema de coleta seletiva local de produtos elétricos e eletrônicos.

Proceda de acordo com as normas locais e não descarte produtos antigos no lixo doméstico convencional.

O descarte correto de produtos antigos ajuda a impedir possíveis consequências negativas para o meio ambiente e para a saúde humana.

Este produto contém pilhas cobertas pela Diretiva Européia 2006/66/EC, não podendo ser descartadas com o lixo doméstico.

Informe-se sobre as normas locais de coleta seletiva de pilhas, pois o descarte correto ajuda a impedir consequências negativas para o meio ambiente e a saúde humana.

3 Seu Home Theater

Parabéns pela aquisição e seja bem-vindo à Philips! Para aproveitar todos os benefícios oferecidos pelo suporte da Philips, registre o produto no site www.philips.com/welcome.

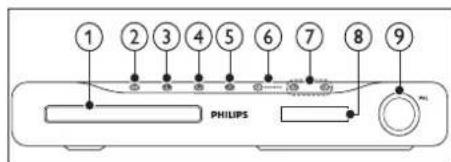

Unidade principal

①Compartimento de disco

② (Abrir/Fechar)

Abre ou fecha o compartimento de disco.

③ (Reproduzir/Pausar)

Inicia, pausa ou retoma a reprodução.

④ (Darar)

• Interrompe a reprodução.

No modo de rádio, apaga a estação de • rádio predefi nida atual.

Seleciona uma fonte de áudio/vídeo para o Home Theater.

⑦/ ◀ ▶

- No modo de rádio, seleciona uma estação de rádio pré-sintonizada.

⑧Display

⑨Controle giratório de volume

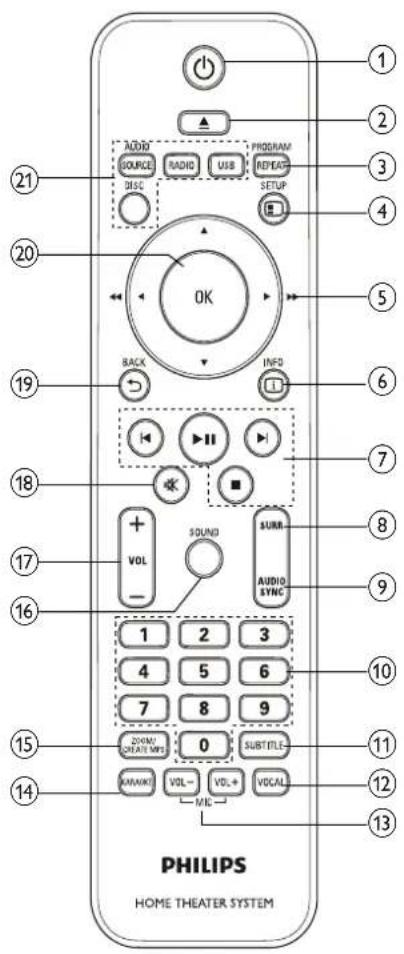

Controle remoto

• Seleciona um modo de repetição ou de reprodução aleatória.
• No modo de rádio, programa estações de rádio.

④ SETUP

Acessa ou sai do menu de instalação.

⑤ ▲▼◀▶ (Botões de navegação)

• Navega pelos menus.
No modo de vídeo, pressione • esquerda/direita para fazer uma busca rápida para trás para frente.
- No modo de rádio, pressione esquerda ou direita para pesquisar uma estação de rádio. Pressione para cima ou para baixo para sintonizar uma frequência de rádio.

⑥ INFO

Exibe informações sobre o que está sendo reproduzido.

⑦Botões de reprodução

Controlam a reprodução.

- Seleciona um idioma ou canal de áudio. Pressione e segure para sincronizar o áudio com o vídeo. Use com +/-

⑩Botões numéricos

Seleciona um item para reproduzir.

⑪SUBTITLE

Seleciona um idioma de legenda para o vídeo.

⑫VOCAL

Desativa o vocal alterando o canal de áudio.

⑬MIC VOL +/-

Aumenta ou diminui o volume do microfone.

⑭KARAOKE

Acessa ou sai do menu do karaokê.

⑮CREATE MP3 / ZOOM

• Acessa o menu para criar MP3.
  Amplia uma cena ou imagem.

⑯SOUND

Seleciona um modo de som.

⑰VOL +/-

Aumenta ou diminui o volume.

⑱ (Mudo)

Silencia ou restaura o volume.

⑲ BACK

Retorna para a tela do menu anterior.

Confi rma uma entrada ou seleção.

⑳Botões de fonte

• AUDIO SOURCE: Seleciona uma fonte de entrada de áudio.
• RADIO: Altema para rádio FM.
- USB: Alterna para o dispositivo USB de armazenamento.
• DISC: Alterna para o disco como fonte.

4 Conectar o Home Theater

Esta seção ajuda você a conectar o Home Theater a uma TV e a outros dispositivos. As conexões básicas do Home Theater com os acessórios estão descritas no Guia de início rápido. Um guia interativo abrangente está disponível no site www.connectivityguide.philips.com.

Nota

Consulte a plaqueta de tipo na parte de trás do produto para identifi cação e classifi cação de suprimento. Antes de fazer ou alterar conexões, certifi que se de que todos os dispositivos estejam desconectados da tomada de alimentação.

Conectores

Conectores laterais

① (USB)

Entrada de áudio, vídeo ou imagem de um dispositivo USB de armazenamento.

②MIC

Entrada de áudio de microfone.

Conectores traseiros

Conexão com a fonte de alimentação.

②SPEAKERS

Conexão com as caixas acústicas e o subwoofer fornecidos.

③HDMI OUT

Conexão com a entrada HDMI na TV.

④VIDEO OUT

Conexão com a entrada de vídeo composto na TV.

⑤AUDIO IN-AUX

Conexão com a saída de áudio analógico na TV ou em um dispositivo analógico.

⑥FM ANTENNA

Conexão com a antena FM para recepção de rádio.

⑦Y Pb Pr

Conexão com a entrada de vídeo componente na TV.

Conectar à TV

Conecte o Home Theater diretamente a uma TV por meio de um dos seguintes conectores (da qualidade de imagem mais alta até a mais básica):

① HDMI
② Vídeo componente
③ Vídeo composto

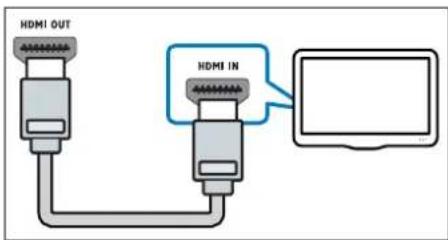

Opção 1: Conectar à TV via HDMI

Nota

Se a HDTV tiver um conector DVI, use um adaptador HDMI/DVI.

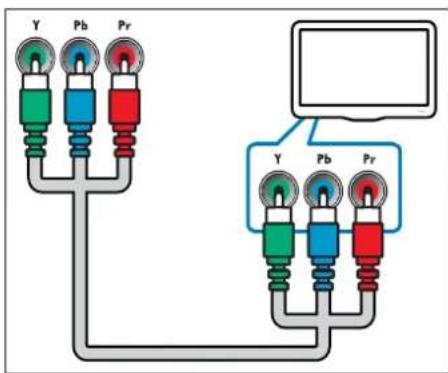

Opção 2: Conectar à TV via YPbPr (vídeo componente)

Nota

O cabo ou conector de vídeo componente • pode estar identifi cado como Y Cb Cr ou YUV.

(Cabo não fornecido)

Português

Opção 3: Conectar à TV via vídeo composto (CVBS)

Nota

O cabo ou conector de vídeo composto pode • estar identificado com AV IN, VIDEO IN, COMPOSITE ou BASEBAND.

Conectar o áudio da TV ou de outros dispositivos

Use o Home Theater para reproduzir o áudio da TV ou de outro dispositivo, como um conversor.

Dica

- Pressione AUDIO SOURCE para selecionar a saída de áudio da conexão.

Conectar um microfone

(Microfone não fomecido)

Esta seção ajuda você a usar o Home Theater para reproduzir mídias de diferentes origens.

Antes de começar

Certifi que-se de:

- Fazer as conexões necessárias e concluir a instalação de acordo com o Guia de início rápido. Selecionar como fonte na TV, a entrada à qual o Home Theater está conectado.

Escolher o som

Esta seção ajuda você a escolher o som ideal para um vídeo ou uma música.

Alterar modo de som

Seleccione diferentes modos de som predefi nidos de acordo com o vídeo ou a música.

Pressione SOUND várias vezes para percorrer os modos de som disponíveis.

Modo de som	Descrição
ACTION/ROCK	Frequências de som baixas e altas aprimoradas. Ideal para fi lmes de ação e rock/pop.
DRAMA / JAZZ	Frequências de som médias e altas supernitidas. Ideal para fi lmes dramáticos e jazz.
CONCERT/CLASSIC	Som neutro. Ideal para shows e música clássica.
SPORTS	Frequências de som e efeitos surround moderados para produzi vozes claras e o ambiente de um evento esportivo ao vivo.
NIGHT Modo	de som de controle dinâmico adequado para assistir a fi lmes à noite ou para música de fundo não invasiva.

Viva uma experiência de áudio envolvente com os modos de som surround.

Pressione SURR várias vezes para percorrer os modos surround disponíveis.

Opção Descrição
MULTI-CHANNEL	Som multicanal envolvente para uma experiência cinematográfica aprimorada.
STEREO	Som estéreo de dois canais. Ideal para ouvir música.

Reproduzir um disco

O Home Theater pode reproduzir uma grande variedade de discos, incluindo mídias de vídeo, áudio e mistas (por exemplo, um CD-R com imagens JPEG e músicas MP3).

1 Insira um disco no Home Theater.
2 Pressione DISC.
→ O disco é reproduzido ou o menu principal do disco é exibido.

3 Pressione os seguintes botões para controlar a reprodução:

Botão	Ação
Botões de navegação	Navega pelos menus.
OK	Confi rma uma entrada ou seleção.
▶II	Inicia, pausa ou retoma a reprodução.
■	Interrompe a reprodução.
◀/▶	Pula para a faixa, capítulo ou arquivo anterior ou seguinte.
◀◀/▶	Retrocede ou avança rapidamente. Pressione várias vezes para alterar a velocidade da pesquisa.No modo de pausa, avança um quadro.
ZOOM	Amplia uma cena ou imagem.

Usar as opções de vídeo

Acesse vários recursos úteis durante a exibição de um vídeo.

Nota

As opções de vídeo disponíveis dependem da fonte de vídeo.

Botão Ação

▲/▼	Faz uma pesquisa lenta para trás ou para frente. Pressione várias vezes para alterar a velocidade da pesquisa.Para VCD/SVCD, a pesquisa lenta para trás não está disponível.
AUDIO SYNC	Seleciona um idioma ou canal de áudio.
SUBTITLE	Seleciona um idioma de legenda para o vídeo.
☐ INFO	Exibe informações sobre o que está sendo reproduzido.
REPEAT	Repete um capítulo ou título.

Usar opções de imagem

Acesse vários recursos úteis durante a exibição de imagens.

Botão Ação

▲/▼	Gira a imagem no sentido anti-horário ou horário.
◄/►	Pula para a imagem anterior ou seguinte.
REPEAT	Repete um único arquivo da pasta ou repete a pasta toda.Reproduz aleatoriamente os arquivos da pasta.
© INFO	Exibe uma visão geral em miniaturas de álbuns de fotos.

Usar as opções de áudio

Acesse vários recursos úteis durante a reprodução de áudio.

Botão Ação

REPEAT

Repete uma faixa, o disco todo ou faixas aleatórias.

Usar as opções de karaokê

Acesse vários recursos úteis durante a reprodução de um disco de karaokê.

Nota

- Verifi que se há um microfone (não fornecido) conectado à entrada MIC do Home Theater antes de iniciar a reprodução.

Botão	Ação
KARAOKE	Acessa ou sai do menu do karaokê.[Mic]: ativa ou desativa a saída do microfone.[Nível Eco]: defi ne o nível de eco.[Tom]: defi ne a altura do tom de acordo com a sua voz.[Pontos]: seleciona um nível de classifi cação.
MIC VOL +/-	Aumenta ou diminui o volume do microfone.
VOCAL	Desativa o vocal alterando o canal de áudio.

Reproduzir rádio

O Home Theater pode armazenar até 40 estações de rádio.

1 Verifi que se a antena FM está conectada.
2 Pressione RADIO. → "AUTO INSTALL...PRESS PLAY" aparecerá no display se você não tiver instalado nenhuma estação de rádio. Pressione ▶II
3 Pressione os seguintes botões para controlar a reprodução:

Botão Ação

	Seleciona uma estação de rádio pré-sintonizada.
	Pesquisa uma estação de rádio.
	Sintoniza uma frequência de rádio.
	Pressione e segure para apagar uma estação de rádio predefi nida.Pressione para interromper a instalação de estações de rádio.

PROGRAM Manual: pressione uma vez para acessar o modo de programação e pressione novamente para armazenar a estação de rádio.Automático: pressione e segure por 5 segundos para reinstalar as estações de rádio.

Nota

Rádios AM e digitais não são suportadas. Se nenhum sinal estéreo for detectado ou se forem encontradas menos de cinco estações, você será solicitado a instalar novamente as estações de rádio. Para obter a melhor qualidade de recepção, mantenha a antena longe da TV ou de outras fontes de radiação.

Alterar a grade de sintonia

Em alguns países, é possível alternar a grade de sintonia FM entre 50 kHz e 100 kHz. A alteração da grade de sintonia apaga todas as estações de rádio pré-sintonizadas.

1 Pressione RADIO.
2 Pressione ■ .
3 Pressione e segure ▶GRID 9' (50 kHz) ou 'GRID 10' (100 kHz) ser exibido.

Reproduzir áudio da TV ou de outros dispositivos

Pressione AUDIO SOURCE várias vezes para seleccionar a saída de áudio do dispositivo conectado.

Reproduzir conteúdo de um dispositivo USB de armazenamento

Com o conector USB do Home Theater, você pode exibir fotos, ouvir músicas ou assistir a fi lmes amazenados em um dispositivo USB de armazenamento.

1 Conecte o dispositivo USB de armazenamento ao Home Theater.
2 Pressione USB. → A visualização do conteúdo é exibida.
3 Selezione um arquivo e pressione OK.
4 Pressione os botões de reprodução para controlar a reprodução (ver 'Reproduzir um disco', página 9).

Nota

• Se o dispositivo USB de armazenamento não encaixar no conector, use um cabo de extensão USB.
  O Home Theater não suporta câmeras digitais que precisam de um programa de computador para exibir fotos.
• O dispositivo USB de armazenamento deve estar formatado em FAT ou DOS e ser compatível com a Classe de Armazenamento em Massa.

Mais recursos de reprodução

Vários recursos avançados estão disponíveis para a reprodução de vídeos ou imagens de um disco ou dispositivo USB de armazenamento.

Apresentação de slides com música

Reproduza música e imagens simultaneamente para criar uma apresentação de slides com música. Os arquivos devem estar amazenados no mesmo disco ou em um dispositivo USB.

1 Selezione uma faixa e pressione OK.
2 Pressione ➔ BACK e acesse a pasta de imagens.
3 Seleccione uma imagem e pressione OK para iniciar a apresentação de slides.
4 Pressione ■ para interromper a apresentação de slides.
5 Pressione ■ novamente para interromper a música.

Sincronizar áudio com vídeo

Se o áudio e o vídeo não estiverem sincronizados, você pode atrasar o áudio para que ele corresponda ao vídeo.

1 Pressione e segure AUDIO SYNC até a mensagem de sincronização de áudio aparecer no display.
2 Pressione +/- em até 5 segundos para sincronizar o áudio com o vídeo.

Pular rapidamente para uma hora específica

Pule rapidamente para uma parte espécifi ca de um vídeo digitando a hora de exibição da cena desejada.

1 Durante a reprodução do vídeo, pressione i INFO.
2 Pressione os Botões de navegação e OK para selecionar:
• [Hora TT]: hora do título.
• [Hora Cap.]: hora do capítulo.
• [H. Disco]: hora do disco.
• [H. Faixa]: hora da faixa.

3 Digite a hora de exibição da cena e pressione OK.

Repetir a reprodução de uma seção específica

Selecione as seções de áudio ou vídeo para repetir a reprodução.

1 Durante a reprodução, pressione INFO.
2 Selezione [Repetir] > [AB] no menu.
3 Pressione OK para marcar o ponto inicial.
4 Pressione OK novamente para marcar o ponto de término.

A repetição da reprodução é iniciada.

• Para cancelar a repetição A-B,
pressione 📄 INFO, selezione [Repetir]

A repetição da reprodução só é possível • dentro de uma faixa/capítulo.

Crie arquivos de áudio MP3

Use o Home Theater para converter CDs de áudio em arquivos de áudio MP3.

1 Insira um CD de áudio (CDDA/HDCD) no Home Theater.
2 Conecte um dispositivo USB de armazenamento ao Home Theater.
3 Quando o áudio for reproduzido, pressione CREATE MP3.

CRIAR MP3
OPÇÕES		Faixa
velocidade Normal		○ Faixa01 04:14
Tx Bits 128kbps		○ Faixa02 04:17
		○ Faixa03 03:58
		○ Faixa04 04:51
		○ Faixa05 03:53
RESUMO		○ Faixa06 04:09
Selec. Faixa 0		○ Faixa07 04:38
hora 00:00
inic.	Sair	Selec. tudo	Desm. tudo

4 Seleccione as confi gurações de conversão no painel [OPÇÕES] e pressione OK.

• [Velocidade]: seleciona a velocidade de gravação em arquivo.
• [Tx transf]: seleciona a qualidade da conversão.

5 Pressione ▶ para acessar o painel [FAIXA].
6 Selezione uma faixa de áudio e pressione OK.

• [Selec. tudo]: selecciona todas as faixas.

• [Desm. tudo]: desmarca todas as faixas.

7 Seleccione [Inic.] no menu para fazer a conversão e pressione OK.

Uma nova pasta será criada no dispositivo USB para armazenar todos os novos arquivos de áudio MP3.
- Para sair do menu, selezione [Sair] e pressione OK.

Nota

• Durante o processo de conversão, não pressione nenhum botão.
• CDs DTS e CDs protegidos contra cópia não podem ser convertidos.
  Dispositivos USB de armazenamento protegidos contra gravação ou com proteção de senha não podem ser utilizados para armazenar arquivos MP3.

6 Alterar configurações

Esta seção ajuda você a alterar as confi gurações do Home Theater.

Cuidado

Muitos ajustes já estão confi gurados com os valores mais adequados ao Home Theater. A menos que você tenha algum motivo especifici co para alterar as confi gurações, o melhor a fazer é deixar o valor padrão.

1

Pressione SETUP. O seguinte menu é exibido.

Símbolo Descrição

	[Confi guração Geral]
	[Confi g. Áudio]
	[Conf. Vídeo]
	[Confi g. Prefer.]

2 Seleção um menu de configuração e pressione OK.
Consulte as seções a seguir para obter informações sobre como alterar as confi gurações do Home Theater.

3 Pressione ➕ BACK para voltar ao menu anterior ou pressione SETUP para sair.

Nota

Você não pode alterar confi gurações • esmaecidas.

Alterar confi gurações gerais

1 Pressione SETUP.
2 Seleção [Configuração Geral] e pressione OK.

3 Seleção e ajuste as seguintes configurações:

• [Bloq. Disco]: Restringe a reprodução do disco. A senha (código PIN) é necessária para desbloquear o disco para reproduzi-lo.
  • [Atenuar Visor]: Altera o brilho do display.
• [Idioma Tela]: Seleciona o idioma do menu de exibição na tela.
  • [Protetor Tela]: Ativa ou desativa o modo de proteção de tela. Se ativado, a tela entra no modo ocioso após 10 minutos de inatividade (por exemplo, no modo de pausa ou de parada).
• [Timer desl. aut.]: Ajusta o timer de desligamento automático para alternar o Home Theater para o modo de espera após uma hora específica ca.
• [Espera aut.]: Ativa ou desativa o modo de espera automático. Se ativado, o Home Theater alternará para o modo de espera após 30 minutos de inatividade (por exemplo, no modo de pausa ou parada).

4 Pressione OK para confirmar sua escolha.

Alterar confi gurações de áudio

1 Pressione SETUP.
2 Selezione [Config. Audio] e pressione OK.
3 Seleccione e ajuste as seguintes confi gurações:

• [Volume Cxs Som]: Defi ne o volume de cada caixa acústica possibilitando o equilíbrio de áudio ideal.
- [Atraso Cxs Som]: Ajusta o atraso das caixas acústicas centrais e traseiras para uma transmissão de áudio homogênea de todas as caixas acústicas.
- [Áudio HDMI]: Ativa ou desativa a saída de áudio HDMI para a TV.
- [Audio Sync]: Defi ne o atraso para a saída de áudio durante a reprodução de um disco de vídeo.

4 Pressione OK para confirmar sua escolha.

Nota

Para confi gurações relacionadas a HDMI, a TV deve estar conectada via HDMI.

Alterar confi gurações de vídeo

• [Sistema de TV]: Seleciona um sistema compatível com a TV.
• [Tela da TV]: Seleciona um formato de exibição de imagem adequado à tela da TV.
• [Defi n. Imagem]: Seleciona um ajuste de cor predefi nido.
• [Instalação HDMI]: Seleciona a resolução de vídeo HDMI e o formato de exibição widescreen para a TV. A opção de exibição widescreen só está disponível para o ajuste de imagem da TV widescreen 16:9.
  • [Progressivo]: Ativa ou desativa o modo Progressive Scan.
  • [HD JPEG]: ativa ou desativa a exibição de imagens JPEG de alta definição.

4 Pressione OK para confirmar sua escolha.

Nota

A confi guração mais adequada é • automaticamente selecionada para a TV. Caso você precise alterar a confi guração, verifi que se ela é suportada pela TV.

• Algumas confi gurações de vídeo dependem da fonte de vídeo. Verifi que se o disco e a TV suportam a confi guração ou função.
• Para confi gurações relacionadas a HDMI, a TV deve estar conectada via HDMI. Para confi gurações relacionadas a vídeo • progressivo ou componente, a TV deve estar conectada via vídeo componente.

Alterar preferências

1 Pressione SETUP.

3 Seleccione e ajuste as seguintes confi gurações:

• [Áudio]: Seleciona um idioma de áudio para o vídeo

• [Legenda]: Seleciona um idioma de legenda para o vídeo.

- [Menu Disco]: Seleciona um idioma de menu para disco de vídeo.

- [Controle Pais]: Restringe o acesso a discos gravados com classifi cações. Para reproduzir todos os discos independentemente da classifi cação, selecione o nível '8'.

• [PBC]: Exibe ou ignora o menu de conteúdo em discos VCD e SVCD.

- [Exibição de MP3/JPEG]: Exibe as pastas MP3/JPEG ou todos os arquivos.

- [Senha]: Defi ne ou altera um código PIN para reproduzir um disco restrito. Digite '0000', se você não tiver um código PIN ou se tiver esquecido o código.

- [Inform. da versão]: Exibe a versão do software do Home Theater.

- [Padrão]: Restaura as confi gurações de fábrica do Home Theater.

4 Pressione OK para confirmar sua escolha.

Nota

• Se você selecionar um idioma que não está disponível em um disco, o Home Theater usará o idioma padrão do disco.
• Não é possível restaurar os valores padrão do bloqueio de disco, da senha (código PIN) e das confi gurações de controle de pais.

7 Atualizar o software

Para saber se há novas atualizações, compare a versão atual do software do Home Theater com a versão mais recente do software (se disponível) no site da Philips.

Verifi car a versão do software

1 Pressione SETUP.
2 Seleção [Config. Prefer.] > [Inform. da versão] e pressione OK. A versão do software atual será exibida.

Atualizar o software por meio de um CD-R ou dispositivo USB

1 Verifi que a versão mais recente do software no site www.philips.com/support.
• Procure seu modelo e clique em 'software&drivers'.
2 Baixe o software em um CD-R ou dispositivo USB de armazenamento.
3 Insira o CD-R ou conecte o dispositivo USB de amazenamento ao Home Theater.
4 Siga as instruções exibidas na tela da TV para confi rmar a atualização.

Quando a atualização for concluída, o Home Theater alternará automaticamente para o modo de espera.

5 Desconecte o cabo de alimentação por alguns segundos e reconecte-o.

Não desligue o aparelho nem remova o CD-R ou dispositivo USB de armazenamento durante a atualização do software, pois isso pode danifi car o Home Theater.

8 Especificações do produto

Nota

- Especificações e design sujeitos a alterações sem notificação prévia.

Código de região

Região	DVD
Europa, Reino Unido
Ásia Pacífico, Taiwan, Coréia	[HWZ6]
América Latina
Austrália, Nova Zelândia
Rússia, Índia	[BTYA]
China

Mídia de reprodução

DVD-Vídeo, DVD+R/+RW, DVD-R/-RW, DVD+R, DL, CD-R/CD-RW, CD de áudio, CD/SVCD de vídeo, Foto CD, CD de MP3, CD de WMA, dispositivo USB de armazenamento

Formato do arquivo

• Audio: .mp3, .wma

- Vídeo: .mpeg, .mpg,

- Imagem: .jpeg, .jpg

Amplificador

• Potência total de saída:
• HTS3510: 240 W RMS (10% THD)
• HTS3520: 480 W RMS (10% THD)
- Resposta em frequência: 20 Hz - 20 kHz / ±3dB
- Relação sinal/ruído: > 65 dB (CCIR) / (A ponderado)
• Sensibilidade de entrada:
- AUX: 1 mV

Vídeo

Sistema de sinal: PAL / NTSC•

Frequência de amostragem:•

• MP3: 32 kHz, 44,1 kHz, 48 kHz WMA: 44,1 kHz e 48 kHz

Taxa de bits constante:

• MP3: 112 kbps - 320 kbps WMA: 48 kbps - 192 kbps

Rádio

Faixa de sintonia: FM 87,5 - 108 MHz • (50/100 kHz)

Relação sinal-ruído: FM 50 dB•

Resposta em frequência: FM 180 Hz - 10 • kHz / ±6 dB

USB

Compatibilidade: USB de alta velocidade • (2.0)

Suporte de classe: UMS (classe de memória • flash USB)

• Sistema de arquivos: FAT12, FAT16, FAT32
• Tamanho máximo de memória suportado: < 160 GB.

Unidade principal

• Fonte de alimentação:

• Costa Pacifica da Ásia/América Latina/Índia: 110-240 V, \~50-60 Hz
  • China: 220-230 V, \~50-60 Hz
  • Rússia: 230 V, \~50 Hz

• Impedância: 8 ohm
• Drivers da caixa acústica: woofer de 165 mm (6,5")
  • Resposta em frequência: 40 Hz - 150 kHz
  • Dimensões (L × A × P): 120 × 307 × 369 (mm)
• Peso: 3,84 kg
  • Comprimento do cabo: 4,3 m

Caixas acústicas

Sistema: satélite de faixa total•

- Impedância das caixas acústicas: 8 ohm (central), 4 ohm (frontal/traseira)

- Drivers das caixas acústicas: faixa total de 3"

• Resposta em frequência: 150 Hz – 20 kHz

• Dimensões (L × A × P):

• HTS3510: 96 × 162 × 96 (mm)

• HTS3520: Central: 160,9 × 95 × 92 (mm) Frontal/traseira: 95 × 160,9 × 87 (mm)

- Peso:

• HTS3510: 0,68 kg

HTS3520:

Central: 0,77 kg Frontal/traseira: 0,56 kg/cada

• Comprimento do cabo:

- Central: 3 m

- Frontal: 4 m

- Traseira: 10 m

Especifi cações do laser

• Tipo: laser semiconductor GaAlAs (CD)
• Comprimento de onda: 645 a 665 nm (DVD), 770 a 800 nm (CD)
• Potência de saída: 6 mW (DVD), 7 mW (VCD/CD)
• Divergência do feixe: 60 graus.

9 Solução de problemas

Aviso

Risco de choque elétrico. Nunca remova a carcaça ou tampa do produto.

Para manter a garantia válida, nunca tente consertar o produto por conta própria.

Se você tiver problemas ao usar este produto, verifi que os pontos a seguir antes de solicitar assistência. Se o problema persistir, registre o produto e obtenha suporte em www.philips.com/welcome.

Ao entrar em contato com a Philips, você será solicitado a fornecer os números do modelo e de série do aparelho, localizados na parte traseira do próprio aparelho. Escreva os números aqui: N° do modelo

N° de série

Unidade principal

Os botões do Home Theater não funcionam.

Desconecte o aparelho da tomada por • alguns minutos e reconecte-o.

Imagem

Nenhuma imagem é exibida.

Verifi que se a fonte selecionada na TV é a • entrada à qual o Home Theater está ligado. Se isso ocorre quando você altera o sistema • da TV, alterne para o modo padrão:

1) Pressione ▲. 2) Pressione ◀ 3) Pressione SUBTITLE.

Se isso ocorre quando você ativa o modo • Progressive Scan, alterne para o modo padrão: 1) Pressione ▲ 2) Pressione ◀ 3) Pressione AUDIO SYNC.

Não há imagem na conexão HDMI.

Verifi que se o cabo HDMI está com defeito. • Substitua-o por um novo cabo HDMI. Se isso ocorre quando você altera a • resolução de vídeo HDMI, alterne para o modo padrão: 1) Pressione ▲. 2) Pressione ◀. 3) Pressione ZOOM.

Áudio

Nenhum som é emitido.

- Verifi que se os cabos de áudio estão conectados e selecione a fonte de entrada correta (por exemplo, AUDIO SOURCE) para o dispositivo que deseja reproduzir.

Não há som na conexão HDMI.

• Talvez você não ouça nenhum som se o dispositivo conectado for incompatível com HDCP (High-bandwidth Digital Content Protection) ou se for compatível somente com DVI. Use uma conexão de áudio analógico ou digital.
• Certifique-se de que [Áudio HDMI]esteja alivado.

Não há som nos programas de TV.

- Conecte um cabo de áudio à entrada de áudio no Home Theater e à saída de áudio na TV e pressione AUDIO SOURCE várias vezes para seleccionar a fonte de áudio correspondente.

- Verifique se o volume da TV está emudecido ou defi nido para mínimo se você estiver reproduzindo áudio pelo Home Theater.

O áudio e o vídeo não estão sincronizados.

• 1) Pressione e segure AUDIO SYNC. 2) Pressione +/- em até 5 segundos.

Reproduzir

O disco não pode ser reproduzido.

• Limpe o disco.
• Verifi que se o Home Theater suporta o disco (consulte 'Especificações do produto' na página 15).
• Verifi que se o Home Theater suporta o código de região do DVD.
• Para DVD±RW ou DVD±R, verifique se o disco está fi nalizado.

O conteúdo de um dispositivo USB de armazenamento não foi lido.

• Verifi que se o formato do dispositivo USB de armazenamento é compatível com o Home Theater.
• Verifique se o dispositivo USB de armazenamento está formatado com um sistema de arquivos suportado pelo Home Theater (observe que o NTFS não é suportado).

O símbolo 'x' ou equivalente a 'nenhuma entrada' é exibido na TV.

- Não é possível executar a operação.

10 Índice remissivo

A

alterar confi gurações 12 amplifi cador 15

A

áudio

cancelar voz 10 conexão confi gurações 13 idioma sincronizar com vídeo 11

C

código de região 15

conectar

áudio da TV 8,10

guia

microfone

outros dispositivos 8 TV 7

conectores 6

confi gurações

áudio 13 controle de pais 14 geral 12 preferências 14 restaurar confi gurações de fábrica 14 vídeo 13

contate-nos 16

controle remoto 5

cuidados 3

cuidados com o produto 3

D

descarte do produto 4

disco

discos suportados 15 reproduzir 9

E

especifi cações do produto 15

F

formatos de arquivo 15

G

girar imagens 9

|

idioma

áudio 14

exibição na tela 12

legenda

menu do disco 14

imagem

apresentação de slides 11,9

opções 9

solução de problemas 16

visão geral em miniaturas 9

K

karaokê

microfone 8

reproduzir 10

L

legenda

idioma 9

M

MP3

criar arquivos MP3 12

P

pesquisar vídeo pela hora de exibição 11

Progressive Scan 2

R

rádio

grade de sintonia 10

programar 10

reproduzir 10

sintonia

reciclagem 4

repetir 9,11

reproduzir

disco 9

dispositivo USB de armazenamento 11

karaokê

opções 9

rádio 10

solução de problemas 17

S

segurança 3

senha 14

software

atualizar

versão

solução de problemas 16

som

modo 14

solução de problemas 17

surround

T

TV

áudio da TV 8,10

conectar

U

USB

atualização de software 14

reproduzir

V

vídeo

confi gurações 13

opções 9

sincronizar com áudio 11

visão geral

conectores 6

controle remoto 5

unidade principal 4

10

10
