MANUAL DE UTILIZADOR NIX Elgin

Começando pelo segmento de máquinas de costura, a ELGIN S.A. foi fundada em 1952. Uma empresa familiar, com capital 100% nacional, possui 3 plantas fabris (2 em Mogi das Cruzes e 1 em Manaus), além de 1 escritório central (em São Paulo) e mais 10 lojas de cozinhas, contando com mais de 1.200 colaboradores. Presente em diversos ramos diferentes de atuação, com uma variedade de mais de 2.000 produtos cadastrados e mais de 25 áreas de suporte e certificação ISO 9001:2000.

Ao longo destes mais de meio século de existência a empresa diversificou sua atuação no mercado brasileiro, produzindo bens de consumo e industriais, além de distribuir produtos fabricados por grandes empresas internacionais como pode ser comprovado pela parceria, de mais de uma década, com a gigante japonesa Canon.

Atualmente o grupo ELGIN possui divisões distintas para cada segmento em que atua. A empresa conta com as divisões: Refrigeração, Info Products (Impressoras), Cuisine (Móveis), Automação Comercial, Fundição e Home & Office (Condicionadores de Ar, Máquinas de Costura, Web Cam, Fragmentadores de papel, MP3 Player's, cartuchos e midias).

DIVISÃO AUTOMAÇÃO COMERCIAL

Oferece soluções de hardware e serviços independentemente do segmento de atuação e porte do estabelecimento. Seus produtos são: impressoras fiscais e Impressoras de cupom, microterminals, terminal de consulta, leitores de código de barras (de mão e fixos), impressoras de cheques, computadores (destinados para automação comercial). TEF (transferência eletrônica de fundos), caixas registradoras e agora também Terminals de Auto-atendimento (totens para, por exemplo, checar a quantidade de horas trabalhadas ou ausentes no trabalho, ou comprar ingressos de cinema sem pegar fila).

SUMÁRIO

Declarações....03

1. Informações Gerais

Informações gerais sobre segurança....04

Identificação das partes....05

2. Configurando a Impressora

2.1 Conteúdo da embalagem....06

2.2 Conexão dos cabos....07

2.2.1 Conectores de interface de comunicação....07

2.2.2 Conectores de interface de comunicação....10

2.3 Inserção do rolo de papel....11

3. Chave Liga/Desliga, Botão de Avanço e Led

3.1 Chave Liga/Desliga....13

3.2 Botão de Avanço.... 13

3.3 Led 14

1. Auto teste....15

2. Hexadecimal Dump....15

3. Configurações....16

7. Especificações

6.1 Especificações gerais....19

6.2 Especificações da guilhotina.... 19

6.3 Comunicação.... 20

6.4 Parâmetros elétricos e fonte de alimentação....20

6.5 Condições do ambiente....20

6.6 Conflabilidade....20

6.7 Especificações do sensor de marca preta.... 21

6.8 Dimensões externas....22

DECLARAÇÕES

Mudanças sem notificações:

Informações nesse documento estão sujeitas a alterações sem prévia informação. A ELGIN retém para si o direito de aperfeiçoar seus produtos com novas tecnologias, componentes, softwares e firmwares que tornarem-se disponíveis. Se houver necessidade de informações adicionais sobre o produto descrito neste manual ou estiverem sujelto a qualquer dúvida que possa surgir do seu uso, por favor sinta-se a vontade de contatar a ELGIN ou seus representantes.

Direitos Autorais

Nenhuma parte deste documento pode ser reproduzido ou transmitido em ou por quaisquer meios, para quaisquer propósitos sem autorização expressa por escrito da ELGIN.

Marca registrada (Trademark)

Nossa marca registrada é ELGIN.

AVISOS: Os itens devem ser estritamente seguidos para evitar danos ao corpo humano e ao equipamento.

PRECAUÇÕES: Item com informações importantes e avisos para operação da impressora.

INFORMAÇÕES GERAIS

Antes de instalar e utilizar a impressora, por favor leia cuidadosamente os seguintes itens.

Não toque na guilhotina e nem na serrilha da impressora.

A cabeça de impressão é um elemento térmico e se encontra em alta temperatura durante o processo de impressão ou logo após a operação, portanto por gentileza não a toque por medida de segurança.

A cabeça de impressão é um dispositivo sensível à ESD. Para prevenir danos não toque qualquer parte da impressora ou peças de conexão.

Cuidados

- Instale a impressora em um lugar plano e seguro.

- Reserve um espaço adequado ao redor da Impressora para que convenientemente possa ser efetuada sua operação normal bem como sua manutenção.

- Mantenha a impressora distante de qualquer fonte de água.

- Não use ou guarde a impressora em lugar que a exponha ao calor ou fogo, umidade, pô e luz solar direta.

- Não deixa a impressora exposta a vibrações ou impactos.

- As partes da impressora não podem sofrer condensação. Em caso de condensação não ligue a impressora até que ela desapareca completamente.

- Conecte a fonte de alimentação em um circuito elétrico devidamente aterrado. Evite compartilhar a tomada que ela será ligada com grandes motores e outros dispositivos que podem causar flutuação na tensão. - Desconecte a fonte de alimentação quando a impressora não for utilizada por um longo período de tempo.

- A tomada deve estar instalada próxima ao equipamento e deve ser de fácil acesso.

• Limpe somente com pano seco.

- Não borrife água ou outros materiais na impressora. Se isso acontecer desligue a imediatamente.

- Não permita que a impressora esteja ligada quando o papel estiver sendo reposto, caso contrário a cabeça de impressão e a lâmina da guilhotina podem causar danos.

• Para garantir qualidade de impressão e normal tempo de vida utilize somente bobinas de papel de boa qualidade.
• Desligue a impressora quando conectar ou desconectar interfaces de conexão para evitar danos a placa controladora.
• Configure o contraste o mais claro aceltável para uma boa Impressão. Isso ajudará a prolongar o tempo de vida da cabeca de impressão.
• A impressora deve somente ser desmontada ou reparada por um técnico, que deve ser certificado pela ELGIN.
• Mantenha este manual em local seguro e de fácil manuseio para referência imediata.

IDENTIFICAÇÃO DAS PARTES

1 - Tampa da guilhotina
2 - Serrilha
3 - Tampa principal da Impressora
4 - LED de ligado
Indica que a impressora está ligada.
5 - LED de erro

O led vermelho indica informações básicas sobre a impressora.

Quando está desligado informe que a impressora está operando normalmente.

Se estiver piscando significa que a

impressora precisa de auxílio

do operador. (como reposição do

papel, por exemplo.

6 - Botão de avanço

Sobre estado normal (sem erros),

pressione ele para avançar o papel.

Para avançar pedaços grandes de

Liga ou Desliga a impressora.

"O"- a impressora está desligada;

“—”- a impressora está ligada;

9 - Conector de alimentação
10 - Conector da gaveta
11 - Conector do cabo de comunicação

12 - Tampa para destravar a gullhotina
13 - Rolete da Impressora
14 - Guilhotina
15 - Sensor de fim de papel

Para papéis contínuos este sensor é usado para detectar quando a bobina de papel acabou.

16 - Módulo de ajuste da largura do papel

Possui 4 slots na base de apoio da bobina, alterando a posição do módulo de ajuste a impressora permite utilização de bobinas com diferentes larguras, listadas em seguida: 80±0.5 mm, 76±0.5 mm, 69.5±0.5 mm, 57.5±0.5 mm. Removendo o módulo é possível utilizar bobinas com a largura de 82.5±0.5mm.

PREOCUPAÇÃO: A ELGIN reserva-se o direito de alterar tanto este manual quanto o produto, sem notificações prévias.

17 - Sensor de abertura da tampa

Este sensor é usado para detectar se a tampa principal está aberta ou não.

CONFIGURANDO A IMPRESSORA

2.1 Conteúdo da embalagem

A caixa da impressora deve conter os seguintes itens. Se qualquer um desses itens estiverem faltando ou danificados notifique seu representante.

Cabo de comunicação

Impressora

Fonte de Alimentação

Bobina de Papel

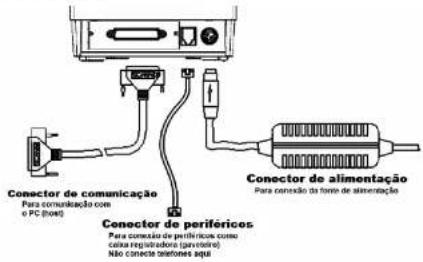

2.2 Conexão dos cabos

Você pode conectar os cabos necessários para imprimir. Todos eles são conectados no painel de conexão atrás da impressora, o qual é mostrado abaixo. Antes de conectar qualquer cabo esteja certo de que ambos - impressora e computador - estejam desligados interligada deve ser o mesmo.

Conector de comunicação Para comunicação com o PC (ros) Conector de periferios Para conexão de periféricos como ceixa refrigeradores (paparafina) Não conecte telômes aqui Conector de alimentação Para conexão ao teste de alimentação

2.2.1 Conectores da interface de comunicação

Serial - RS232 (DB25)

Ethernet

USB

Paralelo

WLAN

RS-232 Interface Serial (DB25F)

Pino	Fuente do Sinal	Direção do Sinal
		__FG1	Terra da carcaça
			Transmissão de dadosSaídaTXD2
			Receptor de dadosEntradaRXD3
			Idem ao sinal DTRSaídaRT54
		EntradaDSR6	Esse sinal Indica se o computador (ou host) pode receber dados. SPACE indica que o computador pode receber dados e MARK indica que o computador não pode receber dados.Quando o modo DTR/DSR está selecionado, a impressora transmito dados depois da chegada deste sinal (exceto quando está transmitindo dados por DLE EOT e GS a). Quando o modo XON/XOFF está selecionado a impressora não verifica esse sinal.
7	SG	—	Terra lógico
		SaídaDTR20	1) Quando o modo de controle de fluxo por DTR/DSR está selecionado, esse sinal indica se a impressora está ocupada.O SPACE indica que a impressora está pronto para receber dados, e MARK indica que a impressora está ocupada.2) Quando o controle de fluxo por XON/XOFF está selecionado: O sinal desempenha o mesmo papel quando o modo DTR/SSR está selecionado.

Interface paralela

Plino	Fonte	Função	Plino	Fonte	Fonte
1	H	Nstrobe	19		Signal Ground (nStrobe)
2	H	Dado 0(Monos significado)	20		Signal Ground (Data 1)
3	H	Dado 1	21		Signal Ground (Data 2)
4	H	Dado 2	22		Signal Ground (Data 3)
5	H	Dado 3	23		Signal Ground (Data 4)
6	H	Dado 4	24		Signal Ground (Data 5)
7	H	Dado 5	25		Signal Ground (Data 6)
8	H	Dado 6	26		Signal Ground (Data 7)
9	H	Dado 07(Mois significado)	27		Signal Ground (Data 8)
10	P	Nack	28		Signal Ground(Perror, Select, and nAck)
11	P	Busy	29		Signal Ground (Busy and nFault)
12	P	Perror 30			Signal Ground(nAutoFd, nSelectin, and nInit)
13	P	Select	31	H	Ninit
14	H	nAutoFd	32	P	Nfault
15		Não definido	33		Não definido
16		Gnd digital	34		Não definido
17		Gnd da carcaça	35		Não definido
18	P	Peripheral Logic High	36	H	nSelectIn

Ethernet

Plino Nome	do sinal	Função
1	TX+	Saída de Dados (+)
2	TX-	Saída de Dados (-)
3	RX+	Entrada de Dados (+)
4	NC
5	NC
	RX-B Entrada de Dados (-)
7	NC
8	NC

Interface USB

Plino Nome do sinal		Função
1	VBUS	+5 V
2	DATA -	Sinal de dados (Data -)
3	DATA +	Sinal de dados (Data +)
4	GND	Torra

2.2.2 Conector da gaveta

O pulso de acionamento da gaveta são gerados por comandos.

O computador pode verificar o estado da gaveta utilizando os comandos DLE EOT, GS a, ou GS r.

1) Descrição dos pinos:

Plino Nome do sinal		Função
1	Terra da carcaça	—
2	Sinal de retorno do solenóide 1	Saída de dados
3	Sinal do sensor de gaveta	Entrada de sinal
4	+ 24 V	—
5	Sinal de retorno do solenóide 2	Saída de Dados
6	Terra lógico	—

2) Modelo do conector:

Impressora: RJ12 fêmea (RJ11-6P6C) ou equivalente

Lado da gaveta: RJ12 macho ( RJ11-6P6C ) conector de telefone

3) Sinal do sensor de gaveta

Saída de sinal: Tensão de saída: Aproximadamente 24V

2.3 Inserção do rolo de papel

NOTE: Assegure-se de usar bobinas de acordo com o especificado.

Não use bobinas que tem papel preso no rolo porque a impressora

podo não detectar o fim do papel corretamento.

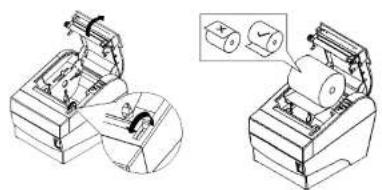

1) Desligue a impressora.

2) Abra a tampa principal da impressora, como na seguinte figura.

3) Coloque o papel dentro do compartimento para a bobina. Veja a figura abaixo.

- Assegure-se que o papel está cortado de acordo com o solicitado abaixo, antes de abastecer a impressora:

11 12

• Assegure-se que o lado sensível ao calor do papel esteja voltado para a cabeça de impressão.
• O rolo de papel deve ser mantido solto. Ou pode causar enrosco de papel ou outro mal-funcionamento.
• A impressora não pode ficar em locais desnivelados pois se a bobina se inclinar pode afetar o auto-carregamento de papel da impressora.
  4) Coloque o final da bobina de papel por cima da impressora e feche a tampa. Veja a figura abaixo:

Preocupações:

• Ambos os lados da tampa da impressora devem estar completamente fechados para que a impressora opera normalmente.
• O papel tem que sair reto da impressora, como mostrado na figura acima.
  5) Corte o papel excedente utilizando a serrilha da impressora.

Preocupações:

Na ocorrência de disfunção da guilhotina

desligamento involuntário, não tente abrir a

tampa forçando-a pois fatalmente pode danificar

a lamina da guilhotina. Em caso de impossibilidade de abertura da tampa por causa da lamina da guilhotina enguicada, siga as instruções abaixo pra resolver este problema.

1) Desligue a impressora e desconecte o cabo da fonte de alimentação da Impressora
2) Remova a tampa da guilhotina como mostrado na figura abaixo, o qual irá deixar exposto uma pequena engrenagem.

3) Se a guilhotina estiver trabalhando no modo corte total, gire a engrenagem no sentido anti-horário o como mostrado na figura abaixo (gire ele inversamente quando estiver no modo corte parcial) quando observar esse movimento através da saída de papel, não pare de girar até a que a lâmina esteja completamente. Em seguida abra a tampa superior e retire o papel.

CUIDADO 1: Usualmente no início do movimento da ongrenagem, seu movimento parece ser bastante lento mas elo. Mas de qualquer modo elo está se movendo. Por essa razão continue gindo cuidadosamente observando o movimento..

CUIDADO 2: Em caso de Impossibilidade de girar a engrenagem no sentido anti-horário, giro-o no sentido horário.

CHAVE LIGA/DESLIGA, BOTÃO DE AVANÇO E LED

3.1 Chave liga/desliga

A chave liga/desliga efetua o ligamento e desligamento da impressora

NOTA: Ligue a impressora somente depois de conectar a fonte de alimentação.

3.2 Botão de avanço

Botão de avanço:

1) Pressionando esse botão a impressora avança o papel, contudo o botão estará bloqueado sob as seguintes condições:
- Quando o papel acabar
- Quando a tampa superior está aberta

2) Se você pressionar esse botão quando a impressora está em espera no modo de execução de macro, a impressora irá executar a macro em vez de avançar o papel.

3.3 LED

Apagado: Impressora está desligado.

2) Erro (ERRO) LED: Vermelho

Piscando: Indica um dos três estados: Erro, Espera do auto-teste ou Espera da execução de macro.

O LED de erro e o alarme sonoro indicam o estado da impressora conforme o mostrado na tabela abaixo:

Erros Alarme sonoro		LED
Gulihotina (papel emroscado)	Longo-curto-longo	Rápido
Tampa superior aberta	Curto-longo-curto	Lento
Cabeça de imporessoa com alta temperatua	Longo-curto-longo	Rápido
Papel acabando	Sem	Muito rápido
Fim de papel	Curto-curto-curto	Muito rápido

Preocupações:

A impressora pode detectar a temperatura da cabeça de impressão através de um termistor. Se a temperatura da cabeça de térmica aumentar muito, a impressora irá diminuir sua velocidade de impressão. Se a temperatura exceder 65°C o circuito de proteção irá forçar uma interrupção na impressão; no mesmo tempo a impressora irá informar o ocorrido com os sinais descritos na tabela acima.

AUTO-TESTE

1) A impressora tem uma função de auto-teste que verifica o seguinte:

• Funcionamento dos circuitos de controle
• Mecanismos de impressão
• Qualidade de impressão
• Versão de firmware

2) Impressão do auto-teste

Pressione a botão AVANÇO quando estiver ligando a impressora, a impressora começará imprimir a página de configuração. O conteúdo da desta página variará de acordo com a versão vigente do firmware. Antes de iniciar a impressão do auto-teste, assegúre-se de que a impressora está abastecida com papel.

HEXADECIMAL DUMP

1) Modo hexadecimal dump
Essa função imprime o dado transmitido do computador em números hexadecimais.
2) Seleccionando o modo hexadecimal dump
Abra a tampa da impressora e ligue-a com a tecla AVANÇO pressionada ou GS (comando, e feche a tampa). A impressora imprime primeiro "Hexadecimal Dump To terminate .....". Deste ponto em diante, todos os dados recebidos serão impressos através dos seus caracteres correspondentes no formato hexadecimal.

NOTAS:

(1) Caracteres não imprimíveis serão impressos como ".
(2) No modo hexadecimal dump, todos os comandos que não forem
DLE EOT, DLE ENQ, e DLE DC4 não serão executados.
(3) Para preencher a ultima linha, quando não houverem dados suficientes, basta pressionar a tecla AVANÇO.

3) Saindo do modo hexadecimal dumping

O modo Hexadecimal dump pode ser finalizado desligando a impressora ou pressionado o botão avanço 3 vezes seguidas,

ou reiniciando a impressora depois da impressão ser finalizada.

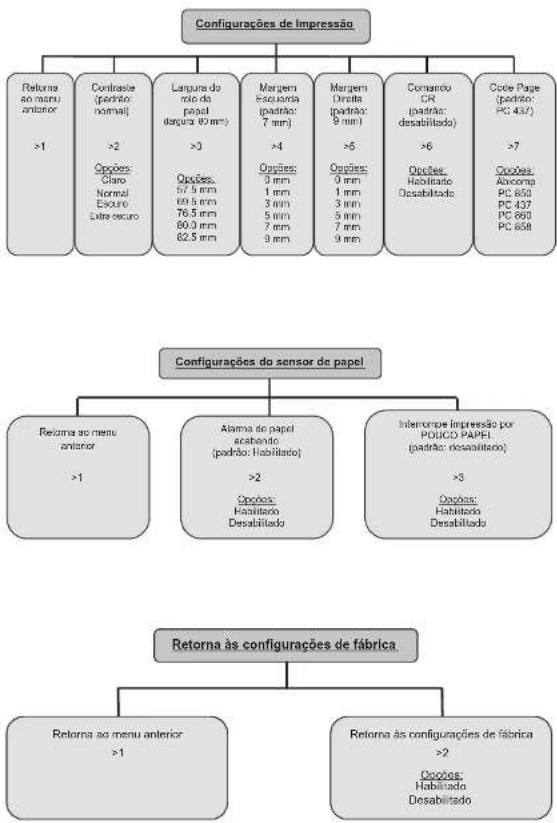

CONFIGURAÇÃO DAS FUNÇÕES (através da tecla AVANÇO)

1. Mantenha a tecla avanço pressionada enquanto a impressora estiver sendo ligada
2. A impressora irá imprimir o menu principal, que a impressora.
3. O procedimento de configuração consiste em alguns sub-menus que devem ser navegados um a um.
4. Cada escolha está relacionada a um número. Esse número Indica o número de vezes que a tecla AVANÇO deve ser pressionada rapidamente. Depois disso, a escolha será validada por um adicional, mas longo (1 segundo) toque na tecla AVANÇO.
5. Depois que todas as configurações estiverem prontas, elas serão gravadas na impressora pelo retorno ao menu principal e utilizando o número "1" mais o toque adicional para validação.

    I["Comunicação"] --> J["Volta ao mema anterior >1"]
    I --> K["Baud Rafe (exceto armos bps) >2"]
    I --> L["Parifada (exceto armos bps) >3"]
    I --> M["8% de Dalhas (exceto armos bps) >4"]
    I --> N["Bit(s) da parata (exceto armos bps) >5"]
    I --> O["Contro de Fluxo (exceto armos bps) >6"]
    I --> P["Tamanho da buffer de recepção (exceto armos bps) >7"]
    I --> Q["Entra de recepção (exceto armos bps) >8"]
    I --> R["Operas (exceto armos bps) >9"]
    I --> S["Mecânica & Hardware"]
    S --> T["Historia ao menu anterior >1"]
    S --> U["Sensor de meros prafa (exceto encabilizado) >2"]
    S --> V["Gelhafna (exceto encabilizado) >3"]
    S --> W["Alarme Sonro (exceto encabilizado) >4"]
    S --> X["Fonte de Armentação (exceto norma) >5"]
    S --> Y["Operas (exceto encabilizado) >6"]

    J["Configurações do sensor de papel"] --> K["Retorna ao menu anterior >1"]
    J --> L["Alama ao papel acabendo (padrão: Habilitado) >2"]
    J --> M["Interompe impressão por POLICO PAPEL (padrão: desabilitado) >3"]

    N["Retorna às configurações de fábrica"] --> O["Retorna ao menu anterior >1"]
    N --> P["Retorna às configurações de fábrica >2"]

    J["Configurações do sensor de papel"] --> K["Retorna ao menu anterior >1"]
    J --> L["Alama ao papel acabado (padrão: Habilitado) >2"]
    J --> M["Interompe impressão por POLICO PAPEL (padrão: desabilitado) >3"]

    N["Retorna às configurações de fábrica"] --> O["Retorna ao menu anterior >1"]
    N --> P["Retorna às configurações de fábrica >2"]

ESPECIFICAÇÕES

6.1 Especificações Gerais

1) Método de Impressão: em linha e direta
2) Densidade do ponto: 203 DPI(H) ×180 DPI(V)
3) Direção da impressão: Unidirecional com atrito de alimentação
4) Largura máxima (máx): 80mm [2.52 *], 640 posições para o ponto
5) Caracteres por linha (padrão): Fonte A: 42

Fonte B: 56

Kanji: 21

6) Espaço do caractere: Fonte A: 0.25 mm {0.01"}(2 pontos)

Fonte B: 0.25 mm {0.01"}(2 ponto)

Kanji: 0.125 mm (0.005") (1 ponto)

Programável por comando

7) Velocidade de impressão: 200 mm/s (Máx) (7,3"/s)

47,3 LPS máximo (4,23 mm/avanço)

6.2 Especificações da Guilhotina

Item Parâmetro		Comentários
Tipo do guilhotina	Lâmina móvel
Tempo de corte	600ms	O tempo que demora um corte.
Intervalo de corte		30 vezes/min. (Máx.)2s
Tipo de papel	Espessura: 0,065 - 0,1mm	Papel térmico ou semolhante com a mesma espessura
Tensão de operação	24VDC
Máx. Corrente	1,2A 24V DC
Tempo de vida	1.000.000 cortes (com o papel indicado)	Corte total ou parcial

6.3 Comunicação

Interfaces serial(RS232), paralela(IEEE1284), USB, Ethernet ou WLAN.

6.4 Parâmetros elétricos e fonte de alimentação

Item Parâmetro
Tensão de alimentação	24VDC ± 5%
Consumo de corrente	Média: aproximadamente 2,5A (12,5% densidade de impressão) Pico: Aproximadamente 8 A
Flutuação & Ruido	<240mVp-p
Conector de alimentação	1 — Positivo (=24V)2 — GND3 — NC[IMAGE]

Precauções:

Favor utilizar a fonte de alimentação que entregue com a impressora ou equivalente.

6.5 Condições do ambiente

1) Temperatura e umidade de operação: 5\~45°C, 20 \~ 80% RH (sem condensação)
2) Temperatura e umidade de armazenamento: -40\~55°C, 93%RH (40°C)

6.6 Confiabilidade

1) Ciclo de operação:

Cabeça térmica: 100.000.000 pulsos, 100 km

Guilhotina: 1.000.000 cortes

2) MTBF: 360.000 horas
3) MCBF: 52.000.000 linhas

6.7 Especificações do sensor de marca preta

Impressora pode trabalhar no modo de marca preta, e de acordo com a marca define corte e início do local de impressão. Adicionamento o papel com marca deve possuir as especificações da bobina de papel e também atender aos seguintes requerimentos:

• L1 Altura da marca: 5mm≤L1≤10mm.
• L2 Comprimento da marca: L2≤12mm.
• L3 Espaço da marca: 20mm≤L3<500mm.
- Localização da Marca: a Marca pode estar localizada na esquerda, no meio e na direita (somente é adequada para bobinas de 80mm).
- Refletividade: A taxa de reflexão da marca deve ser menor que 15%, de outro modo a refletância deve ser maior que 85%. Marcas na área de intervalo, não devem ter quaisquer estampas, tais como propagandas, desenhos e etc.

Área de Impressão L₂ L₁ L₃ Sentido de impressão

NOTA: As marcas foram medidas na impressão ou avanço do papel. Se o sensor detectar que a altura da marca é maior que o definido como padrão (8mm), a impressora irá notificar erro de fim de papel.

6.8 Dimensões externas

Unidades:mm
