MANUAL DE UTILIZADOR ORHC 210 W Orima

E: [e-mail]

Serviço Pós Venda:

Tel.: [phone]

E: [e-mail]

PT Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar o aparelho.
UK Thank you for purchasing this ORIMA product. Please read this manual carefully before using the appliance.
FR Merci d'avoir acheté ce produit ORIMA. Veuillez lire attentivement ce manuel avant d'utiliser l'appareil.
ES Gracias por haber adquirido este produto ORIMA. Por favor lea atentamente este manual antes de empezar a usar el aparato.

Manual Instruções

CONGELADOR VERTICAL

Orima ORHC 210 W

Conteúdo
1. Informação de Segurança	Pag. 1~8
2. Visão geral	Pag. 9
3. Porta Reversível	Pag. 10~11
4. Instalação	Pag. 12~13
5. Uso diário	Pag. 14~17

Para sua segurança e para garantir o uso adequado, antes de instalar e usar o dispositivo pela primeira vez, leia atentamente este manual do usuário, incluindo conselhos e avisos. Para evitar erros e acidentes desnecessários, é importante certificar-se de que todos que usam o dispositivo estejam completamente familiarizados com seus recursos de operação e segurança. Guarde estas instruções e certifique-se de que elas permaneçam com o dispositivo, se ele for movido ou vendido, para que todos que o utilizem durante toda a sua vida sejam devidamente informados sobre o uso e a segurança do dispositivo.

Para a segurança da vida e da propriedade, mantenha as precauções destas instruções de uso, pois o fabricante não é responsável pelos danos causados pela omissão.

8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções sobre o uso do dispositivo com segurança e entenderem o perigo envolvido.

Crianças com idade entre 3 e 8 anos podem colocar e tirar alimentos do aparelho na parte de refrigeração.

não brinquem com o aparelho.

que tenham 8 anos de idade ou mais e sejam supervisionadas.

um risco de sufocamento.

corte o cabo de ligação (o mais perto possível do aparelho) e retire a porta para evitar que as crianças sofram choques eléctricos ao cair ou fechar.

substituir um dispositivo mais antigo que tenha uma trava de mola (trava) na porta ou tampa, certifique-se de que a mola não possa ser usada antes de descartar o dispositivo antigo. Isso evitará que se torne uma armadilha mortal para uma criança.

!

armário do aparelho ou na estrutura embutida, desobstruídas.

!

meios para acelerar o processo de descongelação além dos recomendados pelo fabricante.

!

ATENÇÃO!

fabricantes de sorvetes) dentro de aparelhos de refrigeração,

⚠️ ATENÇÃO! Não toque na lâmpada se ela estiver ligada por um longo período de tempo, pois ela pode estar muito quente.

⚠ ADVERTÊNCIA: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não esteja preso ou danificado.

⚠ AVISO: Não coloque várias tomadas portáteis ou fontes de alimentação portáteis na parte traseira do dispositivo.

aerossol, com um propelente inflamável neste aparelho.

- O refrigerante de isobutano (R-600a) está contido no circuito refrigerante do aparelho, um gás natural com um alto nível de compatibilidade ambiental, que, no entanto, é inflamável.

- ADurante o transporte e a instalação do dispositivo, certifique -se de que nenhum dos componentes do circuito refrigerante esdejaificado.

•A- Chamas vazias e fontes de ignição vazias.

•A- ventile a sala em que o aparelho está localizado É perigoso alterar especificações ou modificar este produto de qualquer forma. Qualquer dano no cabo pode causar curto-circuito, incêndio ou choque elétrico.

Este dispositivo foi projetado para ser usado em aplicações domésticas e similares, como

-Aáreas de cozinha em lojas, escritórios e outros ambientes de trabalho;

-Aconstruir casas e clientes em hotéis, motéis e outros ambientes residenciais;

-Aconfigurações de café da manhã;

-AAplicações não comerciais e similares.

!

de alimentação, compressor, etc.) deve ser substituído por um agente de serviço certificado ou pessoal de serviço qualificado.

!

uma "lâmpada de uso especial" que só pode ser utilizada com o aparelho fornecido. Esta "lâmpada de uso especial" não é utilizável para iluminação doméstica.

amassado ou danificado pela parte de trás do aparelho. Um plugue de energia esmagado ou danificado pode superaquecer e causar um incêndio.

do aparelho.

Existe o risco de choque elétrico ou incêndio.

movê-lo.

freezer se suas mãos estiverem úmidas ou úmidas, pois isso pode causar escoriações na pele ou

direta.

• Não aqueça as partes plásticas do aparelho.
• ANão coloque produtos alimentícios diretamente contra a parede do fundo.
  • AOs alimentos congelados não devem ser congelados novamente depois de descongelados.
• AGuarde os alimentos congelados pré-embalados de acordo com as instruções do fabricante de alimentos congelados.
• AAs recomendações de armazenamento dos fabricantes de eletrodomésticos devem ser seguidas rigorosamente. Veja as instruções relevantes.
  •ANão coloque refrigerantes com gás no compartimento do congelador, pois isso cria pressão no recipiente, o que poderia fazer com que o aparelho explodisse e danificasse o aparelho. ^1)

- Os postes de gelo podem causar queimaduras por congelamento se consumidos diretamente do aparelho. ^1)

As instruções devem incluir a seguinte informação: Para evitar a contaminação dos alimentos, respeite as seguintes instruções:

A abertura da porta por longos períodos pode causar um aumento significativo da temperatura nos compartimentos do aparelho.

Limpe regularmente superfícies que possam entrar em contato com alimentos e sistemas de drenagem acessíveis.

Limpar os tanques de água se eles não tiverem sido usados por 48 h; lave o sistema de água ligado a uma fonte de água se a água não tiver sido retirada durante 5 dias.

Armazenar carne crua e peixe em recipientes adequados na geladeira, para que não fique em contato ou pingue em outros alimentos.

Os compartimentos de alimentos congelados de duas estrelas **são adequados para armazenar alimentos pré-congelados, armazenar ou fabricar sorvetes e fazer cubos de gelo. (nota 2)

Os compartimentos de uma * dois ** e três *** estrelas não são adequados para o congelamento de alimentos frescos. (nota 3)

plugue da tomada.

aparelho. Use

descongelada. Se necessário, limpe o dreno. Se o dreno estiver bloqueado, a água se acumulará na parte inferior do dispositivo.

as instruções dadas em parágrafos específicos.

aparelho se estiver danificado. Relate possíveis danos imediatamente ao local onde você comprou. Nesse caso, guarde a embalagem.

de ligar o aparelho para permitir que o óleo returne ao compressor.

aparelho, pois isso não leva ao superaquecimento. Para obter ventilação suficiente, siga as instruções relevantes para a instalação.

estar contra uma parede para evitar tocar ou prender as partes quentes (compressor, condensador) para evitar possíveis queimaduras.

ou fogões.

acessado após a instalação do dispositivo.

técnico do aparelho deve ser realizado por um eletricista qualificado ou por uma pessoa competente.

autorizado e somente peças sobressalentes originais devem ser usadas.

Não coloque alimentos quentes no aparelho;

Não coloque alimentos juntos, pois isso impede que o ar circule;

Certifique-se de que os alimentos não toquem a parte de trás do (s) compartimento (s);

Se a eletricidade sair, não abra a (s) porta (s);

para obter um maior volume de armazenamento e menor consumo de energia.

a camada de ozônio, nem em seu circuito refrigerante nem nos materiais de isolamento. O aparelho não deve ser descartado juntamente com o lixo e o lixo municipais. A espuma de isolamento contém gases inflamáveis: o aparelho deve ser eliminado de acordo com os regulamentos do aparelho, a ser obtido junto das autoridades locais.

Evite danificar a unidade de resfriamento, especialmente o trocador de calor. Os materiais utilizados neste dispositivo marcado com o símbolo 📊 são recicláveis.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, ele deve ser levado ao ponto de coleta apropriado para a reciclagem de equipamentos elétricos e eletrônicos.

Ao garantir que este produto seja descartado corretamente, ele ajudará a evitar possíveis consequências negativas para o meio ambiente e a saúde humana, que poderiam ser causadas pelo manuseio inadequado dos resíduos deste produto. Para obter informações mais detalhadas sobre como reciclar este produto, entre em contato com o conselho local, o serviço de descarte de lixo doméstico ou a loja onde adquiriu o produto.

Materiais de embalagem

Os materiais com o símbolo são recicláveis. Descarte a embalagem em um recipiente adequado para reciclagem. Eliminação do dispositivo.

1. Desconecte o plugue do soquete.
2. Corte o cabo de alimentação e descarte-o.

AVISO! Durante a utilização do aparelho, manutenção e descarte,

por favor, preste atenção ao símbolo semelhante ao lado esquerdo,

que está localizado na parte traseira do aparelho (painel traseiro ou compressor) de cor amarela ou laranja.

Este e o símbolo de aviso de incêndio. Existem materiais inflamáveis em tubos de refrigerante e compressor.

Por favor, esteja longe da fonte de fogo durante a sua utilização, manutenção e descarte.

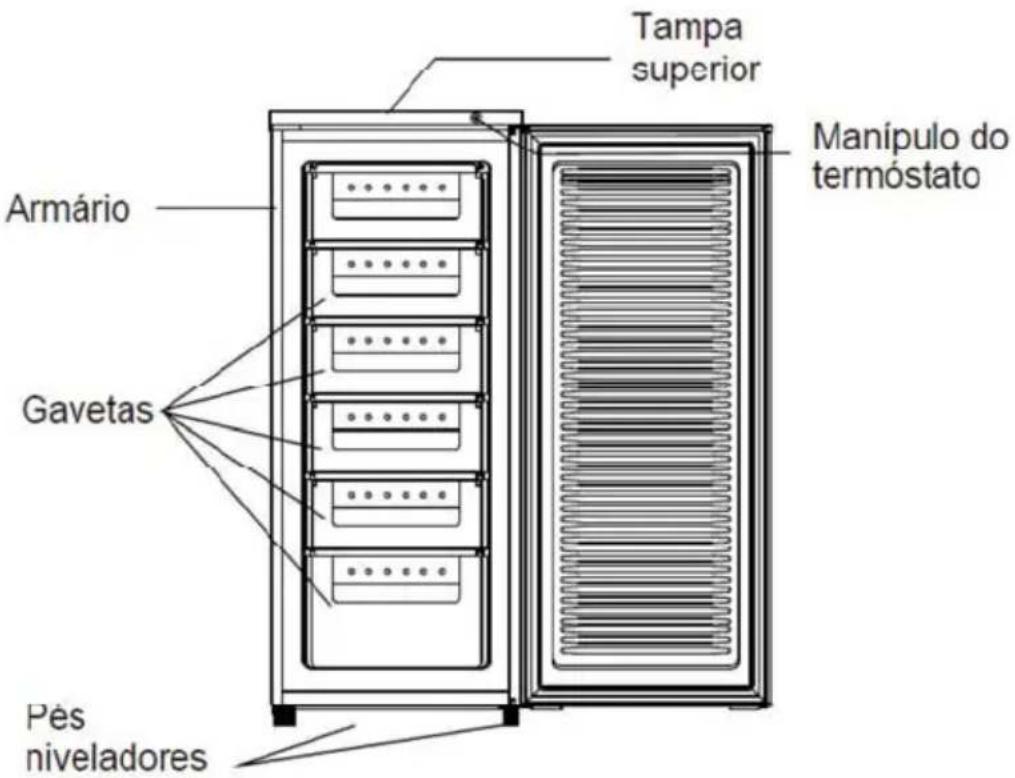

Tampa superior Armário Gavetas Pês niveladores Manípulo do termóstato

Nota: A imagem acima é só para referencia, o numero de gavetas difere em diferentes modelos

Porta Reversível

Ferramentas necessárias: chave Philips, chave de fenda, chave hexagonal;

• Verifique se o aparelho está desligado da corrente;
• Para retirar a porta é necessário inclinar a porta para trás com cuidado, para não cair;
• Todas as peças removidas devem estar disponíveis para recolocação;
• Não deite o aparelho no chão pois pode danificar o circuito de refrigeração;
• É mais seguro que sejam duas pessoas a realizar esta operação.

Remova os parafusos na parte de tás da tampa superior.

Desaparafuse a dobradiça superior, retire a porta e coloque-a numa superfície macia para não se riscar

Desaparafuse a dobradiça inferior. Remova os pés niveladores

Desaparafuse e remova o pino inferior, rode a dobradiça e volte a colocá-lo.

Desaparafuse Aparafuse

Volte a colocar a dobradiça fixando o pino. Volte a colocar os pés ajustáveis.

Volte a colocar a porta. Verifique se está bem alinhada horizontal e verticalmente para que as juntas fiquem devidamente seladas antes de apertar a dobradiça superior

Coloque a tampa e volte a aparafusá-la.

Fixe o manípulo do termóstato

* Mantenha o espaço suficiente da porta aberta.
* Mantenha uma distância mínima de 50mm nos dois lados.

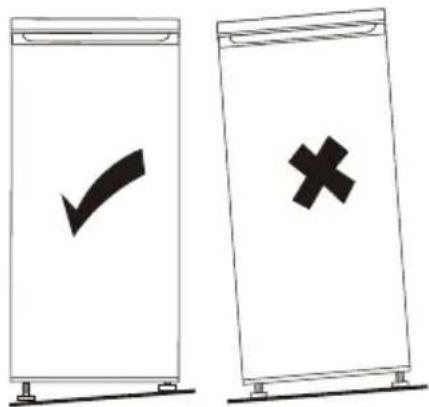

Nivelamento da unidade

Para fazer isso, ajuste os dois pés de nivelamento na frente da unidade.

Se a unidade não estiver nivelada, as portas e os alinhamentos do selo magnético não serão cobertos corretamente.

O aparelho deve ser instalado longe de fontes de calor, tais como radiadores, caldeiras, luz directa do sol, etc. Certifique-se de que o ar possa circular livremente pela parte posterior do armário. Para garantir o melhor desempenho, se o aparelho estiver posicionado por baixo de uma parede, a distância mínima entre a parte superior da cabine e a unidade de parede deve ser de pelo menos 100 mm. Idealmente, no entanto, o aparelho não deve ser posicionado por baixo de unidades de parede pendentes. O nivelamento preciso é assegurado por um ou mais pés ajustáveis na base do armário.

Atenção! Deve ser possível desligar o aparelho da rede eléctrica; A ficha deve ser facilmente acessível após a instalação.

Conexão elétrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de características correspondem à sua fonte de alimentação doméstica. O aparelho deve ser ligado à terra. A ficha do cabo de alimentação é fornecida com um contacto para este fim. Se a tomada de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma terra separada de acordo com as normas vigentes, consultando um electricista qualificado. O fabricante declina toda a responsabilidade se as precauções de segurança acima não forem observadas. Este aparelho está em conformidade com o E.E.C. das directivas.

Limpeza interior

Limpe o interior do aparelho e os acessórios, com uma esponja humedecida em água morna para remover os eventuais odores. Seque cuidadosamente.

Não use produtos abrasivos ou detergentes, pois podem provocar danos.

Posicione alimentos diferentes em compartimentos diferentes de acordo com a tabela abaixo mencionada.

Congelador

Alimentos para armazenamento a longo prazo.Carne crua, aves, peixe, vegetais congelados,batatas pré-fritas, gelados, frutas congeladas,produtos de panificação congelados

FUNCIONAMENTO

Regulação da temperatura

a) Ligue o aparelho. A temperatura interna é controlada pelo termóstato. Tem 3 posições, MIN, NORMAL E MÁX. MÍN é a mais alta sendo MÁX a mais baixa.
b) O aparelho pode não funcionar da melhor forma se estiver colocado num local muito quente ou se abrir a porta muitas vezes.

Congelar alimentos frescos

a) O congelador pode ser utilizado para congelar produtos frescos e para conservar produtos congelados.
b) A capacidade de congelação de produtos frescos está mencionada na chapa de características. O processo de congelação dura 24 horas. Durante esse período não coloque mais produtos frescos no congelador.

Conservar alimentos congelados

a) Aquando da primeira utilização ou se o aparelho estiver desligado durante algum tempo, regule para a temperatura máxima durante cerca de 2 horas.
b) Em caso de descongelamento acidental, por exemplo se faltar a corrente eléctrica por mais tempo do que a autonomia indicada na chapa de características, os alimentos devem ser consumidos rapidamente ou congelados após serem confeccionados.

Descongelação

Alimentos congelados ou ultra-congelados podem ser descongelados à temperatura ambiente. Existem alguns que podem ser cozinhados ainda congelados mas o tempo de cozedura será maior.

UTILIZAÇÃO DIÁRIA

Dicas para congelação de alimentos frescos

a) A quantidade máxima de alimentos que pode ser congelada em 24 horas está indicada na chapa de características.
b) O processo de congelação demora 24 horas. Não pode juntar mais alimentos para congelar durante este período.
c) Congele apenas alimentos frescos ou cuidadosamente cozinhados.
d) Se congelar alimentos cozinhados, separe-os em porções para que seja mais fácil e rápido de descongelar. Os alimentos cozinhados devem ser arrefecidos à temperatura ambiente e só depois colocados no interior do aparelho.
e) Envolva os alimentos em alumínio ou em papel aderente para que fiquem bem acondicionados.
f) Não coloque alimentos frescos em contacto com alimentos já congelados.
g) Alimentos magros congelam melhor do que os mais gordos; o sal reduz a vida útil dos alimentos congelados.
h) Os cubos de gelo podem causar queimaduras quando manuseados.
i) É aconselhável colocar a data de congelação nos alimentos para controlar a data limite de consumo.

Dicas para conservação de alimentos congelados

a) Verifique se os produtos que adquire já congelados estão devidamente embalados pelo fabricante
b) Quando adquirir alimentos congelados não demore muito tempo a voltar colocá-los no seu congelador.
c) Abra a porta apenas o tempo suficiente para retirar os alimentos, não a mantendo aberta mais tempo do que necessário
d) Os alimentos depois de descongelados deterioram-se rapidamente. Não volte a congelá-los.
e) Não ultrapasse o tempo de congelação definido pelo fabricante.

LIMPEZA

Por questões de higiene o interior do frigorífico deve ser limpo com regularidade.

Atenção: Antes de limpar deve desligar o aparelho da corrente. Não utilize aparelhos de vapor pois a humidade pode depositar-se nos circuitos eléctricos ou danificar os plásticos.

Acumulação de pó no condensador traseiro pode aumentar o consumo do aparelho.

Limpe uma vez por ano, cuidadosamente, com uma escova macia ou aspirador. (nos modelos em que o condensador está na parte de trás do aparelho e à vista)

Deve secar muito bem o interior e exterior antes de o ligar de novo à corrente eléctrica.

Os produtos com ácido ou abrasivos não devem ser utilizados para limpeza.

a) Desligue o aparelho da corrente eléctrica.
b) Retire os alimentos do interior.
c) Limpe com um pano embebido em água morna.
d) Seque muito bem o interior e volte a ligar o aparelho.

DESCONGELAÇÃO

Com o tempo as paredes do congelador vão ficar com gelo acumulado que deve ser removido.

Nunca use objectos cortantes para retirar este gelo. Proceda da seguinte forma:

a) Desligue o aparelho da corrente.
b) Retire todos os alimentos.
c) Mantenha a porta aberta e coloque um recipiente para recolher a água.
d) Após a descongelação estar completa, limpe o interior cuidadosamente.
e) Volte a ligar o aparelho à tomada de corrente.

Solução de problemas

Cuidado! Antes de solucionar problemas, desconecte a fonte de alimentação. Somente um eletricista qualificado ou pessoal competente deve fazer a solução de problemas que não está neste manual.

Importante! Existem alguns sons durante o uso normal (compressor, circulação de refrigerante).

O frigorífico não funciona	O aparelho pode não estar ligado à corrente	Ligue o aparelho à corrente
	Disjuntor ou fusível avariado ou desligado	Verifique o quadro eléctrico
	Cabo ou ficha danificados Contacte um técnico para proceder à sua substituição
O aparelho congela em excesso	O termóstato está regulado para a posição MÁX	Temporariamente regule para uma posição menos baixa
Os alimentos não congelam	A temperatura não está devidamente regulada	Consulte o capítulo 4.1 acerca da regulação da temperatura
	A porta esteve aberta durante muito tempo	Abra a porta o mínimo tempo possível e apenas quando necessário
	Uma grande quantidade de comida quente foi colocada dentro do aparelho, nas últimas 24 horas	Não deve colocar comida quente no interior. Regule para uma temperatura mais baixa
	O frigorífico está junto a uma fonte de calor	Consulte o capítulo sobre os requisitos de instalação
Muito gelo nas juntas da porta	A junta da porta não está devidamente selada	Aqueça cuidadosamente o local onde se acumula o gelo (com um secador de cabelo, por ex.), pressionando ao mesmo tempo a junta da porta para que se ajuste devidamente.
Ruído anormal	O aparelho não está nivelado Regule os pés niveladores
	O aparelho está encostado a paredes ou outros móveis	Desvie o aparelho
	Um componente na parte de trás do aparelho, está em contacto com outra parte do congelador ou com a parede	Se necessário desloque o componente

Se a avaria voltar a aparecer, contacte o Centro de Assistência Técnica.

Ficha Técnica

Modelo	ORHC 210 W
Volume bruto total, L 182
Volume líquido do Frigorífico, L -
Volume líquido do Congelador, L 163
O actual consumo depende de como o aparelho for utilizado e sua localidade
Classe de eficiência energética	A+
Consumo de energia: kWh/ano	215
Classe Climática	ST
Dimensões (A x L x P), mm	1430x550x580
Nível de Ruído, db(A) re 1pw	42
Informação Eléctrica	Ver na matrícula do produto
Nota: O fabricante reserva-se o direito de fazer alterações futuras nas especificações e Parâmetros técnicos.

IMPORTADO POR: MÁRIO MIRANDA DE ALMEIDA, SA

APARTADO 1, 3060-752 CORTICEIRO DE CIMA, PORTUGAL

Orima ORHC 210 W

•

•

!

!

process, other

!

!

!

•

•

•

•

•

!

CE

!

!

:

•

:

•

•

•

•

• •

recommendations

!
