CCS30FR4 - Ar condicionado Agratto - Manual de utilização gratuito

Tipo de produto	Ar condicionado
Marca	Agratto (Ventisol)
Modelo	CCS30FR4
Funções	Auto, Cool, Dry, Heat (modelos quente/frio), Fan
Faixa de temperatura (Cool/Heat)	16°C a 32°C
Temperatura fixa (Auto/Dry)	25°C
Velocidades do ventilador	Baixa, Média, Alta, Automática
Controle remoto	Sim, com display digital
Timer programável	Ligar e desligar automático (TIMER ON/OFF)
Função Silencioso (Quiet)	Reduz ruído do ventilador
Função Dormir (Sleep)	Aumento gradual da temperatura e economia de energia
Função Turbo	Ventilação máxima para climatização rápida
Função Lock	Trava botões do controle remoto
Oscilação das aletas (Swing)	5 posições fixas + oscilação automática
Filtro de ar	Lavável, limpar com água morna até 30°C
Alimentação elétrica	220-240V (padrão brasileiro)
Garantia	12 meses com instalação por técnico autorizado; 90 dias legal
Fabricante	Ventisol da Amazônia Ltda.
Local de fabricação	Manaus, Amazonas, Brasil
Certificado de garantia	Incluído, necessidade de preenchimento pelo instalador

Perguntas frequentes - CCS30FR4 Agratto

Como ligar o ar condicionado Agratto CCS30FR4?

Pressione o botão ON/OFF no controle remoto para ligar ou desligar o aparelho. Certifique-se de que o disjuntor está ligado e o plugue conectado à tomada.

Como ajustar a temperatura desejada?

Pressione os botões TEMP (setas para cima e para baixo) para selecionar a temperatura entre 16°C e 32°C nos modos Cool e Heat. No modo Auto e Dry, a temperatura é fixa em 25°C.

Como programar o timer para ligar ou desligar automaticamente?

Pressione o botão TIMER uma vez para TIMER ON ou duas vezes para TIMER OFF. Depois pressione SET TIME e ajuste as horas com o botão HOUR e os minutos com o botão MINU. Após 10 segundos, o timer é ativado.

O que fazer se o controle remoto não funcionar?

Verifique se as pilhas estão colocadas corretamente e se estão novas. Se necessário, remova as pilhas e coloque-as novamente para reiniciar o controle. Aponte o controle diretamente para a unidade interna.

Como limpar o filtro de ar do aparelho?

Desligue o aparelho e remova o plugue. Abra a tampa frontal da unidade interna, retire o filtro com cuidado e lave-o com água morna (até 30°C). Não utilize água fervente nem seque no forno. Seque bem antes de recolocar.

Por que o ar condicionado não liga?

Verifique se o disjuntor está ligado, se o plugue está na tomada e se o aparelho está no modo ON. Teste também o controle remoto (pilhas e funcionamento). Se o problema persistir, chame um técnico autorizado.

O que significa a função Dry (Desumidificar)?

A função DRY opera com temperatura fixa de 25°C e ventilação em baixa velocidade, removendo a umidade do ambiente. Não é possível alterar a temperatura ou velocidade nesse modo.

Como ativar a função Dormir (Sleep)?

Pressione o botão SLEEP no controle remoto para ativar o modo dormir. Essa função aumenta gradualmente a temperatura durante a noite, proporcionando mais conforto e economia de energia. Pressione novamente para cancelar.

Para que serve a função Turbo?

A função TURBO acelera a climatização do ambiente, colocando o ventilador na velocidade máxima. Para ativar, pressione o botão TURBO. A velocidade não poderá ser alterada enquanto a função estiver ativa. Pressione novamente para desligar.

Qual é a garantia do ar condicionado Agratto CCS30FR4?

O produto possui garantia legal de 90 dias. Se a instalação for realizada por um técnico autorizado Agratto/Ventisol, a garantia é estendida para 12 meses (unidades interna e externa). É necessário apresentar a nota fiscal e a nota de serviço.

MANUAL DE UTILIZADOR CCS30FR4 Agratto

Parabéns! Você acaba de adquirir um ótimo equipamento. Os produtos Agratto são criados para proporcionar mais conforto e deixar a vida moderna muito mais prática, para você ter mais tempo para vivereaproveitarosbonsomimentos.

Este manual contém instruções de operação e manutenção. Recomendamos que você leia este manual atentamente antes de começar a utilizar o seu aparelho e busque um instalador credenciado Agratto/Ventisolparafazersuainstalação.

As imagens deste manual são todas meramente ilustrativas.

IMPORTANTE:

1. Ocorreto funcionamento de seu produtodepende da leitura deste manual de instruções. Guarde estas instruções parafuturaconsulta.
2. Esteprodutoédestinadoparausointerno.
   3.Seoseuaparelhopossuiumlpluguenãoodesconectedatomadapuxando pelo cabo deforça(puxe pelo plugue).
3. Desconecte o produto da tomada ou desligue o disjuntor imediatamente assim que ele apresentar algumafalhainesperada.
4. Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou sem experiência e conhecimento, a menos que sejam supervisionadas ou instruídas em relação ao uso do aparelho por alguém que seja responsável por sua segurança.
5. Crianças devem ser orientadas supervisionadas para quenão brinquem como aparelho.
6. Se o cordão de alimentação estiver danificado ele deve ser substituído pelo fabricante, agente autorizadooupessoalqualificadoafimdeevitarriscos.
7. Agrattoéumamarca Ventisol.
8. Para obter o contato de uma assistência técnica autorizada entre em contato através do email [e-mail],site:www.agratto.com.broutelefone:4821079500.
   10.AVentisolseresguardanodireitodealteraromanualsemavisoprévio.
9. Não nos responsabilizamos por danos causados ao produto devido a instalação incorreta. Por favor sigaasinstruçõesdestemanual.

Leia cuidadosamente este manual antes de utilizar seu condicionador de ar.

1. Certifique-se de que a instalação de seu condicionador de ar seja realizada por um profissional qualificadoeautorizadoVENTISOL/AGRATTO.
2. Não coloque o condicionador de ar próximo a equipamentos ou substâncias perigosas que liberem chamas, demodoa evitarincêndios, explosõesouferimentos.
3. Não instalea unidade externaem localous superfície instável, que apresentem riscode queda.
4. Se ocorrerem falhas ou danos, decorrentes de mudanças ou modificações realizadas pelo cliente, que nãoestejamindicadasnestemanual, ousuárioseráresponsável pelas despesas dereparo.
   5.EviteinstalaroCondicionadordearemlocaisondetenhamincidênciadiretadosol.
5. Instale um disjuntor exclusivo para o condicionador de ar, nunca altere ou danifique o cabo de alimentação.
6. Nãoutilizeextensõesouconectoresintermediários, poishárisdecurtocircuito.
7. Não introduza nada, objetos pontiagudos ou os dedos nas aberturas do condicionador de ar, durante o seufuncionamento.
8. Antes de realizar a limpeza do condicionador de ar, desligue o produto através do controle remoto e removaopluguedatomada.
9. Aorealizaralimpezadocondicionadordear, usepanoslevementeumedecidos, aumidadeemexcesso podecausarchoque.
10. Para desligar o condicionador de ar, sempre utilize o controle remoto, nunca desligue o aparelho retirando o plugue da tomada ou desligando diretamente no disjuntor, essa operação pode causar danos aoaparelho.
11. Oriente crianças a não terem contato com o condicionador de ar, suas partes móveis podem causar ferimentos.
12. Não bloqueie ou coloque objetos na frente do ar condicionado. Não ponha os pés, não se pendure ou coloqueitenspesadossobreoaparelho.
13. Não obstrua a descarga de ar em nenhuma das unidades, interna ou externa. Esta ação bloqueará o fluxodeardiminuindoacapacidadederesfriamentoemaufuncionamentodaunidade.

INSTRUÇÕES PARA REPARO

Quando fornecessárioremover ou repararoaparelhoporqualquermotivo,chameumassistentetécnico. Não tente reparar o aparelho sozinho. Em caso de anormalidades (cheiro de queimado), desligue o aparelho,removaopluguedatomadaeentreemcontatocomumassistentetécnicoautorizado.

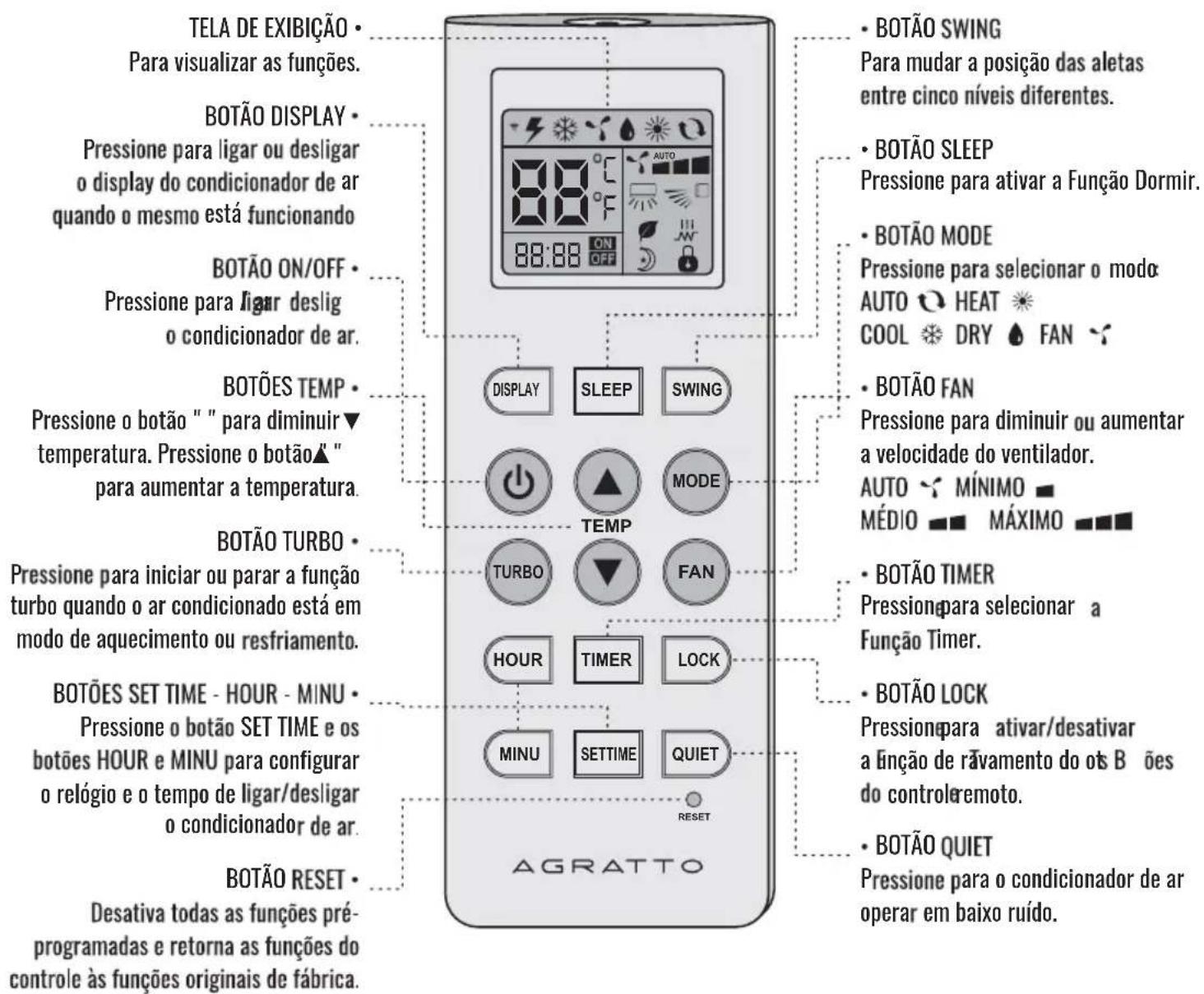

CONTROLE REMOTO

BOTÃOMODE

PressioneestebotãoparaalternarentreasfunçõesAUTO,COOL,DRYeFAN.

Função AUTO: Nesta função o aparelho opera automaticamente a uma temperatura fixa de 25°C, a qual nãopodeseralterada.

Função COOL:Nesta função oaparelho operanuma faixa detemperaturaquevaria entre16a 32°C, aqual podeseralteradaatravésdosbotõesTEMP.

Função DRY: Nesta função o aparelho opera a uma temperatura fixa de 25°C, e a velocidade de ventilação baixa, asquaisnãopodemseralteradas. Essafunçãotambémdesumidificaoambiente.

Função HEAT: Nestafunção o aparelhoopera numafaixade temperaturaquevaria entre 16a 32°C, a qual podeseralteradaatravésdosbotõesTEMP.

Essafunçãooperaapenasnosmodelosdecondicionadordearquente/frio.

Função FAN : Nesta função o aparelho opera apenas no modo ventilação, podendo-se apenas variar a velocidadeem:baixa,média,altaeautomática.

BOTÃOTEMP

Pressioneestebotãoparaalteratemperaturadesejada, vocêpodeselecionaratemperaturaentre16°C a32°C.

IMPORTANTE: A temperatura selecionada que aparece tanto no visor do controle remoto, quanto no visor do aparelho, setratadatemperaturaselecionadapelousuárioenãoéatemperaturado ambienteclimatizado.

BOTÃOON/OFF

Pressioneestebotãoparaligaroudesligaroaparelho.

BOTÃO FANSPEED

Pressioneestebotãoparaselecionaravelocidadaventilação,quepodealternarentre:

(BAIXA) (MÉDIA) (ALTA) (AUTOMÁTICO-PISCANDO)

BOTÃOSWING

Pressioneeste botão cinco vezes eperceba que aaleta alternará entre cinco posições diferentes de acordo com a figura. Pressionando mais uma vez a oscilação automática das aletas será ativada. E pressionandomaisumavez, asaletasretornarão à posição1.

BOTÃODISPLAY

Pressione este botão para minimizar a quantidade de LED acesa no display da unidade interna. Função idealparausarduranteanoite, disponibilizandoumamenorincidênciadeluzaodormir.

BOTÕESSETTIME-HOUR-MINU

AjustedaHora

PressioneobotãoSETTIMEparadefinirotempo.Osnúmerosdovisordorelógiopiscarão.

Pressionando o botão HOUR você pode ajustar a hora do relógio. Pressione os botões "-" ou «+” para definir a hora, conforme necessário, sempre que pressionar o botão "-" você vai diminuir a hora em uma hora, esemprequepressionarobotão" + "vocêvaiaumentarahoraemumahora.

Pressionando o botão MINU você pode ajustar a hora do relógio. Pressione os botões "-" ou «+” para definir a hora, conforme necessário, sempre que pressionar o botão "-" você vai diminuir a hora em um minuto, esemprequepressionarobotão" + "vocêvaiaumentarahoraemumminuto.

AjustedoTimer - ON

Pressione uma vez o botão TIMER para selecionar TIMER ON. Em seguida pressione SET TIME e os númerosdovisorpiscarão.

Pressione HOUR para definir o tempo para ligar o ar condicionado no TIMER ON. Cada vez que o botão HOURforpressionadoo tempodaprogramaçãoaumentaráemumahora.Apósselecionarahoradesejada, pressione MINU para definir o tempo para ligar o ar condicionado no TIMER ON. Cada vez que o botão MINUforpressionadootempodaprogramaçãoaumentaráemumminuto.

Apósselecionarotempodesejado,aguarde10minutoseoTIMERONseráacionado.

AjustedoTimer - OFF

Pressione duas vezes o botão TIMER para selecionar TIMER OFF. Em seguida pressione SET TIME e os númerosdovisorpiscarão.

Pressione HOUR para definir o tempo para ligar o ar condicionado no TIMER OFF. Cada vez que o botão HOURforpressionadoo tempodaprogramaçãoaumentaráemumahora.Apósselecionarahoradesejada, pressione MINU para definir o tempo para ligar o ar condicionado no TIMER OFF. Cada vez que o botão MINUforpressionadootempodaprogramaçãoaumentaráemumminuto.

Apósselecionarotempodesejado,aguarde10minutoseoTIMEROFFseráacionado.

BOTÃOQUIET

Pressioneessebotão para o condicionador dear operar em baixoruído. Esta função reduz a velocidade de ventilação parabaixa, demodoaminimizaroruídodaventilação do aparelho.

OPERAÇÕES DO CONTROLE REMOTO

BOTÃOSLEEP

Pressione este botão para acionar a função dormir, recomenda-se o uso desta função a noite, ao dormir, poiselaproporcionalevementeoaumentodatemperaturaambiente, de modo a buscar uma temperatura mais agradável durante a noite de sono. Para cancelar a função dormir pressione novamente o botão SLEEP.Nessafunçãoháeconomiadeenergia.

BOTÃOLOCK

Pressione este botão para travar ou destravar os demais botões do controle remoto, você pode usar esta função para evitar alteração das funções pré-programadas, seja por acidente ou para evitar que as criançasalteremasfunçõesdoaparelho.

BOTÃOTURBO

Pressione este botão para obter maior rapidez na climatização do ambiente, esta função altera a velocidade de ventilação para ALTA, com esta função acionada a velocidade de ventilação não poderá ser alterada, paradesligarafunção, bastapressionarnovamenteobotão TURBO.

INSTRUÇÕES DE OPERAÇÃO TROCA DE PILHAS

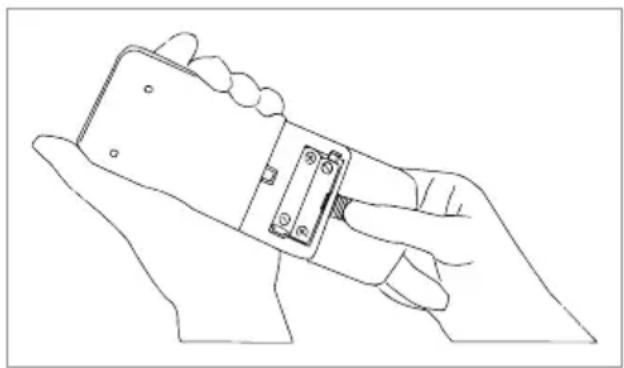

TROCADEPILHAS

1. Quando o controle remoto começar a falhar e a unidade interna não mais reconhecer os comandos apropriadamente, ouodisplaydocontroleaparecerborrado, énecessáriotrocaraspilhas.
   2.Instaleaspilhasemseusdevidospolos(positivoenegativo).
2. Utilizesemprepilhasnovas.
3. Casonão forutilizar o controleremotoporum longoperiododetempo, removaaspilhasdomesmo.
4. Parareiniciarocontroleremoto, removaaspilhasecoloque-asnovamente.

Favor desligar o aparelho, remover o plugue da tomada e/ou desligar o disjuntor antes de limparoufazerqualquertipodemanutençãooaparelho.

• Verifiqueseassaídasdeardasunidadesinternaeexternaestãobloqueadas
• Verifiqueseabasenãocontémferrugemoucorrosão.
• Verifiqueseoaparelhoestáaterrado.

• Chequeseofiltroestálimpo.
  •Coloqueopluguenatomadaeligueodisjuntor.
  •Coloquepilhasnocontroleremoto.

• Para remoção do filtro de ar da unidade. Puxe a parte inferior da tampa frontal da unidade internaeabraunidade.Retireofiltrocomcuidadopuxando-osuavemente.

• Limpeofiltro. Se o filtroestivermuito sujo, utilize águamornacomcercade 30°C paralimpar o mesmo. IMPORTANTE: Não utiliza água fervente para limpar o filtro. Não coloque o filtro para secarnoforno. Não empreguemuitaforçaaomanusearofiltro.

• Coloque o filtrode ar.Utilizarocondicionadordearsem o filtrocausará perdadeperformancee danos na sua unidade. Sempre utilize o filtro. Limpe o aparelho. Utilize um pano macio e seco ou um aspirador de pó para limpar o aparelho. Se o aparelho estiver muito sujo, utilize um pano levementeumedecidoeumpoucodedetergenteneutro

• Coloquenatemperatura30°Cedeixeventilandopormeiodiaparasecarointeriordaunidade.

• O aparelho consumirá cerca de 5W de energia após desligado. Para poupar energia, remova o pluguedatomadaquandonãoforutilizaroaparelhoporumperíodoprolongado.
• Limpeeinstaleofiltrodear.
• Limpeasunidadesinternaeexterna.
• Retireaspilhasdocontroleremoto.

Por favor, verifique os seguintes tópicos antes de acionar a assistência técnica.

1. Oaparelhonãofunciona, verifiquese:

2. Odisjuntorestádesligado

3. Oplugueestáforadatomada
4. Oaparelhoestáligado
5. Existefalhadaredeelétrica

6. Ocontrolleremotoestáfuncionando

7. Baixaperformancederefrigeração, verifique:

8. Atemperaturafoiajustada

9. Ofiltrodearestálimpo
10. Asjanelaseportasestãoabertas
11. Existeforteincidênciasolarnoambiente
12. Existealgumafontedecalor

13. Existemmuitaspessoasnoambiente

14. Chameuma assistênciatécnica, desligue oaparelhoe removaoplugue datomadaem qualquerumada situaçõesabaixo:

15. Odisjuntordesarmacomfrequência

16. Ocabodeforçae/ouplugueesquentamemdemasia
17. Cabodeforçapartido
18. Interferênciaemtelevisores, rádiosououtrosaparelhos
19. Comandosnãorespondemcomprecisão
20. Barulhoouruídoestranhoduranteofuncionamento
21. Oaparelhoapresentavibraçãousemovedeformaestranhaemsuabase

ATENÇÃO

Não tente instalar ou convertar o seu condicionador de ar sozinho.

Procure sempre o serviço de um Técnico credenciado Agratto/Ventisol.

A unidade não liga novamente logo após ser desligada. (A luz de funcionamento está acesa)	Espere 3 minutos e ligue novamente
Névoa sai junto com o ar frio.	Este fenômeno ocorre quando a temperatura e umidade do ambiente estão muito altas, mas desaparecerá assim que a temperatura e humidade baixarem.
Odor estranho sai do aparelho.	Isto pode acontecer por falta de manutenção e limpeza da unidade interna.
O aparelho faz barulhos estranhos.	Isso ocorre por causa do gás refrigerante circulando no aparelho.
O aparelho faz barulhos estranhos após ser desligado.	Isso ocorre porque o calor faz com que as partes plásticas do aparelho sofram contração.
O aparelho não responde aos comandos do controle.	Verificar as pilhas do controle remoto.
Umidade se forma na saída de ar.	Isso ocorre quando o aparelho funciona por um longo período de tempo em um local muito úmido.

A VENTISOL solicita ao consumidor e ao instalador, a leitura prévia do manual de usuário e o manual de instalação, paraumamelhorutilização o produtoeuma adequada instalaçãodomesmo.

Agarantiateminício a partir dadatadeemissãoda nota fiscalde venda doproduto contemplando oprazo legalde90(noventa)dias,conformedispõeoartigo26,incisolIdelei n° 8.078,de1990,Códigodefesa doConsumidor.

O prazo de Garantia inicia-se a partir da data de emissão da nota fiscal de compra do aparelho, observando-seasseguintesdisposições:

1- A garantia VENTISOL abrange defeitos de fabricação em peças, partes e componentes, num prazo de até90dias, conforme código dedefesadoconsumidor,dentro das condiçõesdeprazoestabelecidos neste termo, ressalvadas as condições estabelecidas no item 4 (quatro). Se o produto for instalado por uma assistência redeautorizadaVENTISOL, ecomprovadacomanotadeserviçodeinstalação,agarantiase estendepormais9 (nove)meses,quesomadosaos90(noventa) diasde garantia legal, o consumidortem o direito a 12 (doze) meses de garantia na unidade interna (evaporadora) e na unidade externa (condensadora).

2-Entende-se por garantia o reparo gratuito do aparelho e a reposição de peças que de acordo com o parecer do Assistente Técnico Autorizado VENTISOL apresentem defeito técnico de fabricação. Tal garantia, somente terá validade mediante apresentação da Nota Fiscal de venda do produto e da nota de serviço, quando este forcredenciado Agratto/Ventisol. Éimprescindível, parao atendimento gratuito, que o aparelho esteja dentro do prazo estipulado acima. A lista de empresas credenciadas como serviço técnico autorizado VENTISOL, podem ser encontradas no site: www.agratto.com.br ou através do SAC(48) 2107-9500, e-mail: [e-mail]

3-Ficaautomaticamentecanceladaagarantiaemqualquerumadascondiçõesabaixo:

- Danos provocados por acidentes tais como: queda, descarga elétrica, inundação, desabamento ou incêndio;

- Danosprovocadosporsalinidadenaunidadeexterna;

- Danosprovocadosporumidade, exposição excessiva aluzsolarougorduranaunidade interna;

- Remoçãodasetiquetaselogomarcasdeidentificação o produto;

- Usoemdesacordocomasinformaçõescontidasnomanualdeinstruções;

- Ligação do aparelho em voltagem incorreta, excessiva ou sujeita a oscilações de tensão da rede elétrica;

- Ajuste interno ou conserto feito por pessoa não credenciada pela VENTISOL, ou se for verificado sinais deviolaçãodesuascaracterísticasoriginais;

- SeaNotaFiscaldevendaapresentarrasurase/ouadulterações.

AGRATTO

CERTIFICADO DE GARANTIA

• Modificação das características originaisdefábrica;
• Utilização de itense/oupeças dereposição não originais Agratto/Ventisol;
• Qualquer instalação diversa da recomendada pelo manual de instalação que acompanha o produto; 4 - NãoestãocobertospelaGarantia:
• Danoscausadosporavariasdetransporteemovimentaçãoincorreta;
• Quaisquer danos causados quando a instalação não for realizada por uma empresa ou técnico credenciadopelaVENTISOL;
• Despesaseventuaisdetransportedasunidadesatéaoficina;
• Despesasde locomoção dotécnico para atendimento à domicílio quando oequipamento estiver forado perímetrourbanodacidadesededaempresacredenciadapelaVentisol.
• Manutençãopreventivaeperiódicadoproduto,queincluilimpezaetrocadefiltrodear;
• Alteraçõesnascaracterísticasdoproduto.
• Qualquer reparo ou componente substituído após a data em que se encerra esta garantia os mesmos serãocobradosintegralmentedousuário.

A PRESENTE GARANTIA ANULA QUALQUER OUTRA ASSUMIDA POR TERCEIROS. NENHUMA PESSOA OU EMPRESA ESTÁ AUTORIZADA A FAZER EXCEÇÕES OU ASSUMIR COMPROMISSO EM NOMEDAVENTISOL.ESTAGARANTIAÉVÁLIDAAPENASEMTERRITÓRIONACIONAL.

ATENÇÃO

Guarde sua Nota Fiscal, pois ela é parte integrante deste Certificado de Garantia; Este Certificado apenas será válido após o correto preenchimento de todos os dados solicitados abaixo, pelo Instalador Credenciado Ventisol e deverão ser fornecidos sempre que solicitados.

INSTALAÇÃO DO PRODUTO

Credenciado:

Nome do técnico legível:

Data da Instalação:

Nome do Cliente:

Modelo da unidade Evaporadora:

N° de série:

Modelo da unidade condensadora:

N° de série:

Nota fiscal:

Data de compra:

Pressão de trabalho:

Tensão:

Corrente:

MANUTENÇÃO PREVENTIVA

Credenciado:

Nome do técnico legível:

Pressão de trabalho:

Tensão:

Corrente:

Estado dos filtros:

Estado dos isolantes:

Estado da condensadora:

Data da Manutenção preventiva:

Nota fiscal:

Componente com defeito:

ANOTAÇÕES

ANOTAÇÕES

AGRATTO

AGRATTO

O seu mundo melhor

PRODUZIDO NO POLO INDUSTRIAL DE MANAUS

CONHEÇA A AMAZÔNIA

Fabricado por:

VENTISOL DA AMAZÔNIA IND. DE APARELHOS ELÉTRICOS LTDA.

CNPJ: 17.417.928/0001-79

Rua Azaléia, 2421 - Distrito Industrial II

Agratto, uma marca Ventisol.
