MANUAL DE UTILIZADOR Acqua Prata MIDEA

Obrigado por escolher a Midea!

A Midea é uma empresa comprometida com o bem-estar das pessoas. Com a combinação de design inteligente e tecnologia, seu novo equipamento trará novas experiências e deixará seu dia a dia muito mais agradável. Uma receita simples que fez da Midea uma das maiores fabricantes de eletrodomésticos e condicionadores de ar do mundo.

Este manual foi feito especialmente para que você conheça todas as características do seu aparelho, além de informações sobre manutenção, execução de serviços e claro, como obter o máximo das suas funcionalidades.

Caso precise de informações adicionais ou tenha dúvidas sobre a garantia, entre em contato através do nosso Serviço de Atendimento ao Consumidor, pelos telefones ou pelo site abaixo.

Midea

SAC - Serviço de Atendimento ao Consumidor 3003 1005 (capitais e regiões metropolitanas) 0800 648 1005 (demais localidades)

www.mideadobrasil.com.br/pt/faleconosco

CONTEÚDO

OBSERVAÇÕES IMPORTANTES .... 5

1 - SEGURANÇA 6

1.1 - Medidas Importantes de Segurança 6

2 - DESCRIÇÃO DOS COMPONENTES 9

2.1 - Acessórios e Demais Componentes 9

2.2 - Características Técnicas Gerais 10

2.3 - Dimensões do Aparelho 10

3 - INSTALAÇÃO 11

3.1 - Recomendações Gerais 11

3.2 - Local de Instalação .... 12

3.3 - Conexão e Instalação da Mangueira de Entrada de Água 14

3.4 - Instalação da Mangueira de Drenagem (Mangueira de Saída de Água) ..... 15

3.5 - Instruções para Instalação Elétrica 16

4 - UTILIZAÇÃO 17

4.1 - Verificação e Preparação Antes de Lavar Roupas 17

4.2 - Características do Painel de Controle 22

4.5 - Primeira Lavagem 25

4.6 - Iniciando a Lavagem de Roupas 25

4.7 - Selecionando o Programa de Lavagem no Botão Seletor 26

4.8 - SeLECTION DO FUNÇOES ATRAVÉS DO PAINEL DE CONTROLE 30

5 - PROGRAMAÇÃO 35

6 - LIMPEZA E MANUTENÇÃO 36

7 - SOLUÇÃO DE PROBLEMAS 40

O manual do usuário que acompanha seu equipamento foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso. Além disso, ele contém informações importantes sobre segurança que se seguidas corretamente, podem garantir o bom funcionamento do aparelho e, mais importante, garantir a sua segurança.

Pensando no consumidor, este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendimento dos procedimentos descritos e enfatizando observações que requerem maior atenção para o melhor uso do aparelho.

NOTA

Indica ao usuário detalhes sobre o funcionamento do aparelho, geralmente recomendações da melhor utilização deste.

IMPORTANTE

Indica ao usuário observações muito importantes sobre o funcionamento, recomendações que não podem deixar de ser realizadas para garantir sua segurança.

ATENÇÃO

Indica ao usuário procedimentos que requerem muita atenção, pois podem trazer riscos ao aparelho e também a saúde do usuário se não realizados corretamente.

PERIGO

Indica ao usuário práticas inseguras quanto ao funcionamento do aparelho, que podem resultar em alto risco à saúde e/ou acidentes graves ou fatais.

NOTA

Algumas figuras/fotos apresentadas neste manual podem ter sido feitas com equipamentos similares ou com a retirada de proteções/componentes para facilitar a representação, entretanto o modelo real adquirido é que deverá ser considerado.

SUSTENTABILIDADE

Os componentes desse produto e sua embalagem são recicláveis. Não descarte no lixo comum. Para o descarte seguro e sustentável de seu antigo aparelho, entre em contato com a nossa central de atendimento ao cliente, pelos telefones 3003 1005 (capitais e regiões metropolitanas) ou 0800 648 1005 (demais localidades), ou pelo site www.mideadobrasil.com.br/pt/faleconosco, para obter informações dos postos de descarte mais próximos de sua localidade.

PERIGO

Ao descartar o aparelho, a porta deve ser retirada. Lavadoras que estejam fora de operação podem apresentar perigo iminente, especialmente a crianças, pois, ao brincarem com o produto, podem ficar presas em seu interior, com risco grave de falta de ar e até mesmo de um acidente fatal.

1 - SEGURANÇA

Para garantir o melhor desempenho de seu produto, leia atentamente todas as recomendações a seguir. Não descarte o Manual do Usuário, guarde-o para eventuais consultas. Leia todas as instruções antes de usar o aparelho.

1.1 - Medidas Importantes de Segurança

Para reduzir os riscos de choques elétricos, queimaduras, ferimentos pessoais ou danos ao equipamento, siga as recomendações básicas de segurança ao usar este aparelho:

IMPORTANTE

Este aparelho não pode ser utilizado por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas sem a supervisão de um responsável. Os usuários devem ser bem instruídos sobre as questões de segurança e também dos perigos do uso inapropriado do aparelho. Crianças devem ser supervisionadas para não brincarem com o aparelho.

1. Instale-o apenas em conformidade com as instruções de instalação fornecidas neste Manual do Usuário.

2. Verifique se a tensão da rede elétrica no local de instalação é a mesma indicada no cabo e na etiqueta na parte traseira do aparelho.

3. Para evitar acidentes no cabo e na parte traseira, mantenha o material da embalagem fora do alcance de crianças, após desembalar o aparelho.

4. Para se proteger contra choques elétricos, não mergulhe o cabo de alimentação elétrica nem o plugue em água ou em qualquer outro líquido.

5. Mantenha o cabo de alimentação longe de superfícies aquecidas.

6. Fique atento para que o cabo elétrico não esteja dobrado ou pressionado por algum móvel ou pelo próprio aparelho.

ATENÇÃO

Se o cordão de alimentação estiver danificado, ele deve ser substituído pelo fabricante, agente autorizado ou pessoa qualificada, a fim de evitar riscos.

1. Para desligar o aparelho, retire o plugue da tomada elétrica. Sempre desconecte segurando pelo plugue, nunca puxe pelo cabo de alimentação.

2. Não utilize o produto para outros fins além dos previstos neste Manual do Usuário.

3. Não armazene nem use este aparelho em ambientes externos (ao ar livre).

4. Evite instalar o aparelho em um local onde exista a incidência de raios solares.

5. Não instale o produto perto de um ponto de gás.

NOTA

Utilize o conjunto de mangueiras fornecido juntamente com o aparelho.

Os conjuntos de mangueiras antigos não devem ser utilizados.

1. Cuidado para não derrubar muita água ou outros líquidos sobre a Lava e Seca, pois isto poderá causar mau funcionamento do aparelho ou choques elétricos.

2. Evite manusear o aparelho e o cabo de alimentação com os pés e as mãos úmidos e/ou pés descalços.

3. A porta do aparelho não deve ser deixada na posição aberta uma vez que esta pode representar um risco de tropeço ou esbarrão, com possível queda do aparelho e consequentes danos materiais e/ou pessoais.

4. Não apoie ou coloque objetos pesados sobre a porta da Lava e Seca quando esta estiver aberta, isso poderá fazer com que o aparelho tombe para frente.

5. Não exerça pressão sobre as portas (ou sobre qualquer componente) do aparelho, pois poderá desregular as dobradiças, prejudicando a vedação e assim, comprometer seu desempenho.

ATENÇÃO

Se a porta ou as vedações da porta estiverem danificadas, o aparelho não deverá ser utilizado. Entre em contato com o SAC Midea para que sejam feitos os reparos necessários.

1. Não coloque objetos pesados ou recipientes com líquido acima do aparelho para evitar choques elétricos e danos ao produto.

2. NÃO ABRA a porta da Lava e Seca quando esta estiver em funcionamento, uma vez que poderão ocorrer esguichos de água diretamente para o lado de fora do aparelho, pressione antes o botão INICIAR/pausar no painel para abrir a porta.

ATENÇÃO

Nunca interrompa o ciclo de secagem, a não ser que os itens sejam rapidamente removidos e espalhados, a fim de dissipar o calor.

1. Evite tocar a superfície interna do aparelho, pois esta área fica muito quente durante e após a lavagem. Caso haja necessidade aguarde por aproximadamente 15 minutos pelo resfriamento antes de tocar nesta área.

2. Este aparelho é destinado para uso doméstico ou similar, tais como:

3. Cozinhas de funcionários em lojas, escritórios ou outros ambientes de trabalho;

4. Para uso por clientes em hotéis, motéis e outros ambientes de tipo residencial;
5. Ambientes do tipo cama e café da manhã;
6. Cantinas e ambientes não comerciais similares.

IMPORTANTE

Este aparelho não se destina a utilização em ambientes comerciais.

1. Retire o plugue da tomada sempre que for fazer limpeza ou manutenção.
2. Caso ocorra transbordamento interrompa imediatamente o abastecimento de água e desligue, com cuidado, o plugue da tomada. Entre em contato com o SAC Midea para solicitar atendimento.
3. Sempre que possível evite a utilização de extensões e conectores tipo T e benjamins. Dê preferencia à uma tomada exclusiva.
4. O uso de acessórios não recomendados pela Midea pode provocar acidentes e danos ao aparelho e/ou acessórios.
5. Não utilize estabilizador ou "No-break" de computadores, eles poderão incendiar-se ou danificar o aparelho.

IMPORTANTE

O aparelho NÃO DEVE ser conectado a uma fonte de água quente, pois ele mesmo é responsável por aquecer a água de acordo com o programa escolhido.

1 - SEGURANÇA

1.1 - Medidas Importantes de Segurança (continuação)

NOTA

Amaciantes de tecidos, ou substâncias similares, devem ser utilizados de acordo com as instruções do fabricante.

IMPORTANTE

A água residual que eventualmente ficar acumulada no interior do aparelho, ao final da operação, não é própria para consumo.

NÃO beba esta água!

NOTAS

- Não é recomendável secar itens que não tenham sido previamente lavados.

- A secadora não deve ser utilizada se produtos químicos industriais foram utilizados para limpeza.

- Itens manchados com substâncias tal como óleo de cozinha, acetona, álcool, gasolina, querosene, removedores de manchas, terebintina, ceras e removedores de cera devem ser lavados em água quente com uma quantidade extra de detergente antes de serem secos na secadora.

- Itens como espuma de borracha (espuma de látex), toucas de banho, tecidos impermeáveis, peças e roupas com borracha ou travesseiros equipados com almofadas de espuma de borracha não devem ser secos na secadora.

- A Midea recomenda não secar itens de lã na Lava e Seca.

- A parte final do ciclo da secadora ocorre sem calor para assegurar que os itens esfriem de maneira que não sejam danificados.

ATENÇÃO

Nunca force a abertura da porta quando o aparelho estiver em operação.

1. Este aparelho não é destinado a ser operado por meio de um temporizador externo ou sistema de controle remoto separado.

2. Em caso de mau funcionamento ou se observar fumaça desligue ou desconecte o plugue da tomada e contate o SAC Midea.

3. A Nota Fiscal e o Certificado de Garantia são documentos importantes e devem ser guardados para efeito de garantia.

NOTA

Remova todos os objetos dos bolsos tais como chaves, isqueiros ou fósforos.

IMPORTANTE

A adaptação e a preparação do local para a instalação do produto, tais como: rede hidráulica, alvenaria, carpintaria, gesso, rebaixamento, mobiliário, preparação da rede elétrica do ambiente (tomada, disjuntor, bitola de cabos, eletroduto, etc), é de inteira responsabilidade do usuário/consumidor.

NOTA

Para não perder a garantia e para evitar problemas futuros este aparelho deve receber manutenção apenas de técnicos de serviço qualificados.

Contate o SAC Midea mais próximo para realizar um exame, reparo ou ajuste.

2 - DESCRIÇÃO DOS COMPONENTES E CARACTERÍSTICAS DO APARELHO

5 4 6 3 2 7 1 9 8

1. Porta
2. Puxador da porta
3. Cesto de roupas (interno)
4. Seletor de funções

5. Painel de controle

6. Dispenser

7. Cabo de alimentação (traseiro)
8. Pés reguláveis
9. Filtro e drenagem

2.1 - Acessórios e Demais Componentes

1. Tampões de fechamento (4)

2. Mangueira de entrada de água (1)

3. Suporte para mangueira de drenagem (saída de água) (1)

2 - DESCRIÇÃO DOS COMPONENTES E CARACTERÍSTICAS DO APARELHO

2.2 - Características Técnicas Gerais

MODELOS LAVA E SECA
LSA = BRANCA / LSX = PRATALSC = BRANCA COM PORTA PRATA	081 082 101 102 121 122
Tensão (V)	127 220 127 220 127 220
Frequência (Hz)	60
Potência (W)	1450 1750 1450		1750 1450 1750
Capacidades (kg)Lavagem / Secagem	8,0 / 6,0 10,1 / 7,0 12,0 / 8,0
Mínima pressão de abastecimento de água (kPa) [mca*]	50 [5,1]
Máxima pressão de abastecimento de água (kPa) [mca*]	1000 [101,9]
Dimensões externas (mm) (LxAxP)	595 x 850 x 467		595 x 850 x 557 595 x 850 x 587
Massa (peso líquido) do produto (kg)	62 71 76
Índice de proteção	IPX4

* mca = metro de coluna d'água

2.3 - Dimensões dos Aparelhos

3.1 - Recomendações Gerais

1. O aparelho deve ser transportado na posição vertical ou inclinado, não é recomendável transportá-lo na posição horizontal. Veja as recomendações na embalagem (caixa) de transporte.

2. Retire todas as embalagens externa e interna que envolvem seu aparelho, não esquecendo de remover os protetores dos pés, que ficam presos na base de transporte. Verifique no subitem "2.4 - Características Técnicas Gerais", o peso do aparelho; para facilitar recomenda-se que a instalação seja feita por duas pessoas.

3. Remova fitas adesivas e confira se todos os itens/ acessórios foram recebidos em perfeito estado.

4. Remova completamente o filme plástico das laterais e da traseira do aparelho.

5. Rasgue todos os sacos plásticos e descarte-os adequadamente, estes materiais podem representar risco potencial para crianças e animais. Não descarte-os no lixo comum.

6. Não exerça nenhuma pressão sobre qualquer componente e não fique de pé sobre o aparelho.

7. Tenha o cuidado em não colocar as mãos sob o aparelho, podem existir arestas que venham a causar ferimentos.

8. Caso ocorra a deformação de alguns dos componentes, o bom funcionamento do aparelho poderá ficar comprometido.

PERIGO

Risco de choque elétrico!

Não conecte o plugue do aparelho na tomada antes de finalizar a instalação.

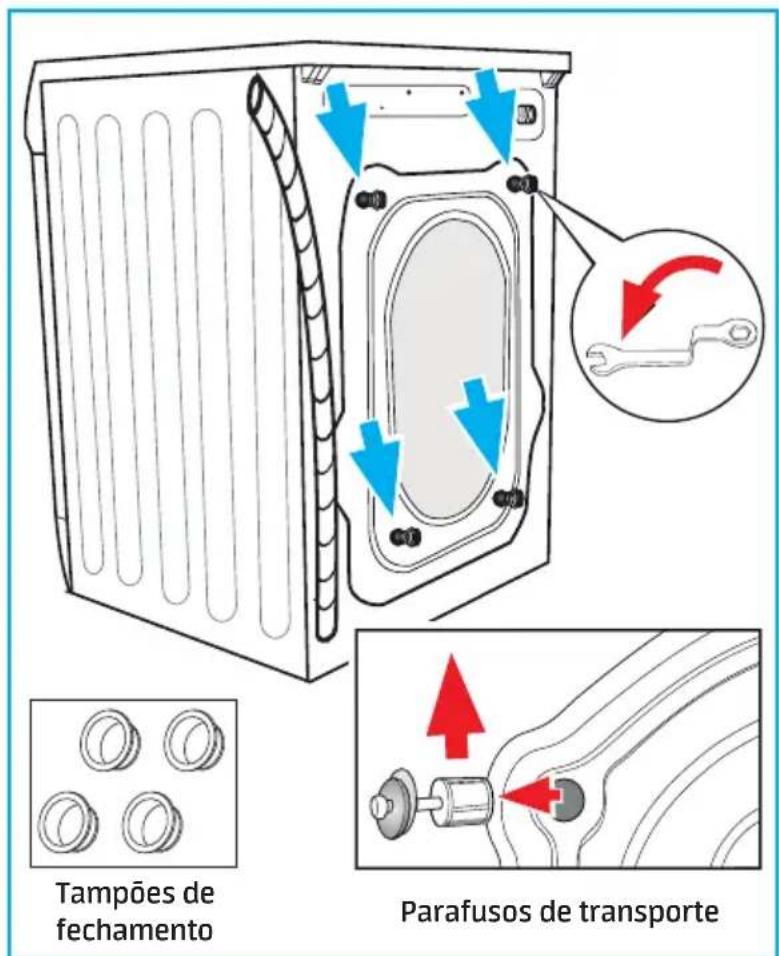

Parafusos de Transporte

Os parafusos de transporte (4 un.) devem ser removidos da parte traseira antes de utilizar o aparelho.

Siga os seguintes passos para removê-los:

1. Solte os parafusos com a chave apropriada e, em seguida, remova-os puxando para fora.

2. Tampe os buracos com os quatro tampões de fechamento.

3. Guarde os parafusos para uso futuro, caso haja necessidade de transportar o aparelho.

Tampões de fechamento Parafusos de transporte

3.2 - Local de Instalação

1. Instale o aparelho afastado da incidência direta de luz solar. A luz do sol poderá afetar a pintura do aparelho.
2. Não instale o aparelho em locais muito úmidos, com altas temperaturas nem próximos de fontes de calor (fogão, forno, aquecedores, radiadores, etc).
3. Instale em um local seco para evitar umidade ou ferrugem.
4. Não instale ou utilize o aparelho ao ar livre.
5. Na escolha do local para instalação, considere os espaçamentos livres conforme a figura 1 ao lado, garantindo que as saídas de ar não figuem obstruídas.

NOTA

Observe que haja um espaçamento traseiro adequado para não pressionar a mangueira de drenagem; um espaçamento em torno de 50mm é suficiente.

1. Instale seu aparelho em um piso que seja resistente o suficiente para suportá-lo, inclusive quando este estiver totalmente chejo.
2. A Lava e Seca deve ser instalada em um local plano e nivelado - veja o procedimento de ajuste dos pés na próxima página, que permita uma correta drenagem do aparelho, próximo à fonte de abastecimento de água e de uma tomada elétrica adequada.
3. Observe que haja adequada ventilação, a fim de evitar o refluxo de gases caso hajam outros aparelhos no ambientes (por exemplo: aparelhos movidos por combustíveis - incluindo lareiras, etc).

NOTA

Caso na instalação seja utilizado um conduto para escape de gases este deverá ser exclusivo para o aparelho.

O ar de escape não deve ser descarregado juntamente com gases de eletrodomésticos a gás ou mesmo com aparelhos que funcionam com outros combustíveis.

NOTA

O aparelho não deve ser instalado atrás de uma porta com fechadura, uma porta de correr ou de uma porta com dobradiças no lado oposto à secadora, de um modo que a completa abertura da porta da secadora seja impedida.

15 888 15 15 ①

Observação: Mantenha espaço suficiente para abertura da porta do aparelho.

Espaçamentos em milímetros

ATENÇÃO

Não instale o aparelho sobre tapetes ou carpetes, evitando assim que haja qualquer tipo de obstrução das aberturas de ventilação na base.

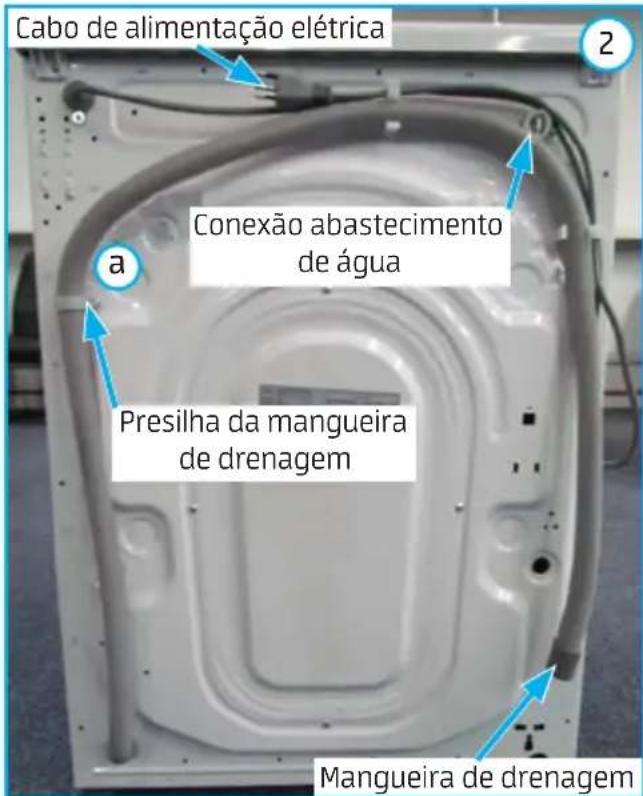

1. Na parte traseira da Lava e Seca estão; o cabo de alimentação elétrica, a mangueira de drenagem e a conexão para a fonte de abastecimento de água, estas mangueiras podem ser posicionadas conforme a necessidade da instalação.

2. Escolha um dos lados de maneira a facilitar a conexão das mangueiras (de água e de drenagem) da Lava e Seca.

IMPORTANTE

A presilha ("a" - figura 2) NUNCA deverá ser retirada para reposicionamento da mangueira de drenagem do aparelho.

Cabo de alimentação elétrica Conexão abastecimento de água Presilha da mangueira de drenagem Mangueira de drenagem

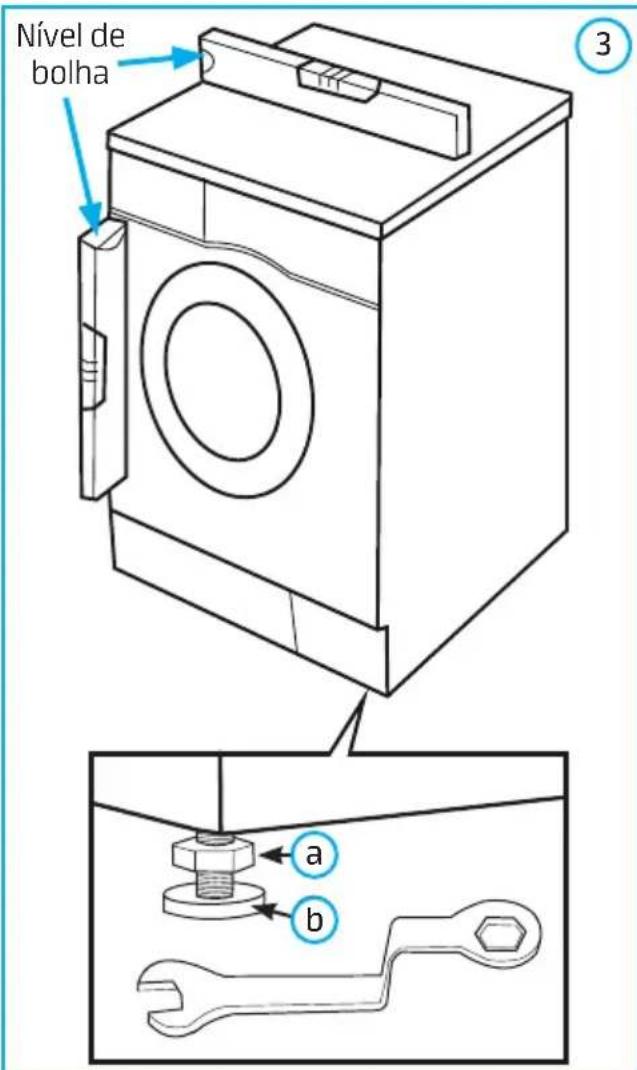

Nivelamento e ajuste dos pés

NOTA

Todos os quatro pés são ajustáveis.

1. Após posicionado no local de trabalho, verifique a estabilidade e o nivelamento do aparelho. Utilize uma ferramenta de nível de bolha para esta verificação.

2. Caso não esteja estável, solte a porca de fixação ("a" - figura 3) com uma chave adequada e gire com a mão o pé ("b" - figura 3), até que este faça contato com o piso. Reaperte então a porca de fixação.

3. Verifique se o aparelho está nivelado utilizando, por exemplo, um nível de bolha.

4. Caso não esteja, repita o procedimento nos demais pés (soltando e apertando as porcas), até que o aparelho esteja corretamente nivelado ao piso, tanto vertical quanto horizontalmente.

5. Finalizados os ajustes é importante que as porcas fiquem firmemente bloqueadas.

Nível de bolha 3

3.3 - Conexão e Instalação da Mangueira de Entrada de Água

IMPORTANTE

A mangueira de entrada de água possui, em uma de suas extremidades, um filtro interno, esta extremidade DEVE SEMPRE ser conectada à torneira de água.

A mangueira de entrada de água deverá ser instalada da seguinte forma:

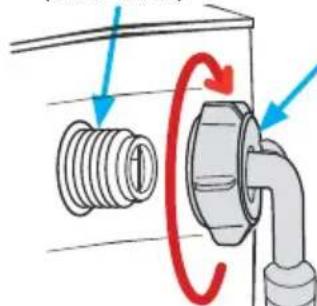

1. Conecte a mangueira na conexão de entrada de água (parte traseira do aparelho), girando-a no sentido horário (dos ponteiros do relógio) e apertando-a manualmente.
2. Conecte a outra extremidade da mangueira (com o filtro interno) em uma torneira próxima, girando-a no sentido anti-horário (contra os ponteiros do relógio) e apertando-a manualmente.

NOTA

Após fazer as conexões, se houver qualquer vazamento, repita os passos para conectar a mangueira de entrada e, caso seja necessário, utilize fita veda rosca para garantir a correta vedação.

É recomendável que se utilize o tipo mais comum de torneira para o abastecimento de água.

Conexão no aparelho (com filtro)

Utilize a conexão 90° para ligar no aparelho e a conexão reta para ligar na fonte de água.

Mangueira de abastecimento de água (lado sem filtro)

Mangueira de abastecimento de água (lado com filtro)

Fornecimento de Água

1. O aparelho opera corretamente com pressão da água entre 50 kPa (5,1 mca) e 1000 kPa (101,9 mca). Pressão inferior a 50 kPa (5,1 mca) poderá causar falhas na válvula de água e pode não permitir que ela se feche completamente, ou ainda fazer com que o aparelho seja desligado, gerando o código de erro E10 no display do painel de controle - veja mais detalhes na tabela do subitem 7.1.
2. A torneira de abastecimento de água deve estar próxima da parte traseira do aparelho, para que a mangueira fornecida com o aparelho consiga alcançá-la facilmente.
3. Se a tubulação de água for nova ou não tiver sido usada por longos períodos, deixe a água escorrer e veja se esta sai transparente e sem impurezas. Se esta precaução não for tomada, a entrada de água pode ficar bloqueada e danificar o aparelho.

4. Reduza o risco de vazamentos e danos causados por água:

5. Mantenha a torneira facilmente acessível.

6. Feche a torneira quando o aparelho estiver desligado.
7. Verifique regularmente vazamentos nos encaixes da mangueira de abastecimento.

8. Certifique-se de que a mangueira de entrada de água não esteja torcida ou esmagada.

9. Antes de utilizar o aparelho pela primeira vez, procure por vazamentos em todas as conexões, na válvula de água e na torneira.

3.4 - Instalação da Mangueira de Drenagem (Mangueira de Saída de Água)

NOTA

A mangueira de drenagem já vem instalada no aparelho, não sendo necessária nenhuma ligação na Lava e Seca.

A ponta livre da mangueira de drenagem poderá ser colocada de duas maneiras:

1. Coloque-a na borda de um tanque de lavagem de roupas, aproveitando a saída de água deste (figura 1), utilize o suporte para mangueira de drenagem (em formato de "U"), fornecido com o aparelho.

Quando utilizar o suporte é recomendável instalá-lo conforme as figuras 2 e 3, observando as instruções a seguir:

• Prenda-o utilizando algo como uma corrente, para mantê-lo sem grandes deslocamentos laterais.
• Observe as alturas mínima e máxima para posicionamento da mangueira, é importante não força-la de volta para dentro quando colocada em um tubo de drenagem.

IMPORTANTE

NÃO ESQUEÇA, a presilha da mangueira de drenagem NUNCA deverá ser retirada para reposicionamento da mangueira. (Ver figura 2 do subitem "3.2 - Local de Instalação".

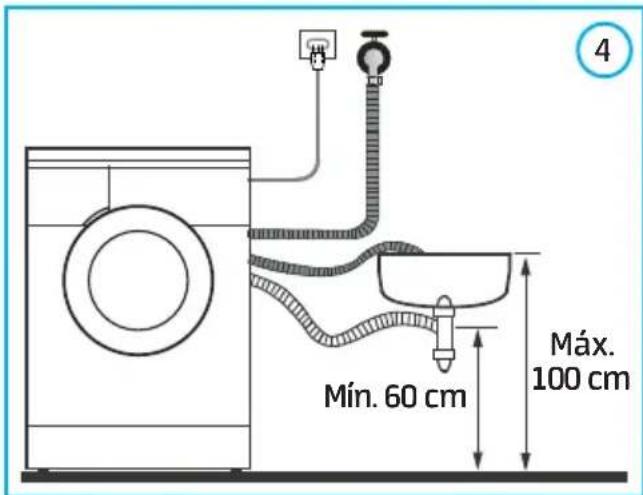

1. Conecte-a ao tubo de drenagem (figura 4). A mangueira de saída pode drenar a água para cima e para baixo, mas não deverá ser instalada a uma altura maior de 100 cm, nem menor que 60 cm, além disto o final da mangueira não deverá ser imerso em água.

ATENÇÃO

Para prevenir o efeito sifão a mangueira de drenagem NUNCA deverá ser colocada abaixo da superfície da água.

NOTA

Posicione a mangueira de saída corretamente para que o piso não seja danificado por vazamento de água.

Suporte para mangueira de drenagem

Suporte para mangueira de drenagem 2

Tanque de lavagem de roupas Máx. 100 cm Mín. 60 cm Tubo de drenagem Máx. 100 cm Mín. 60 cm 3

Mín. 60 cm Máx. 100 cm 4

3.5 - Instruções para Instalação Elétrica

ATENÇÃO

Este produto NÃO É bivolt.

Verifique atentamente a tensão do aparelho antes de ligá-lo na tomada.

IMPORTANTE

Risco de Choque Elétrico!

• O aterramento garante a proteção do usuário contra choques elétricos através das partes metálicas do aparelho.
• A tomada utilizada pelo aparelho deve estar com o fio terra devidamente conectado internamente para garantia do aterramento do aparelho através do plugue do mesmo.
• O plugue do aparelho (2P+T) está de acordo com a NBR14136.
• Não desmonte o aparelho. A desmontagem somente poderá ser realizada por técnico habilitado e autorizado, devido aos componentes elétricos que ficarão expostos durante a operação de desmontagem, testes, etc.

Este aparelho deve ser ligado em uma rede elétrica com aterramento de acordo com o padrão NBR 5410. Este aparelho é equipado com cabo com fio e plugue de aterramento. O plugue deve ser colocado em tomadas devidamente instaladas e aterradas.

Consulte sempre um eletricista ou instalador qualificado para que as instruções de aterramento sejam devidamente observadas.

A instalação do ponto de alimentação deve seguir a norma NBR 5410 (instalações elétricas de baixa tensão).

ATENÇÃO

A tomada elétrica, por motivo de segurança, deve estar localizada em um local de fácil acesso após a instalação do aparelho.

ATENÇÃO

O aparelho está equipado com cabo de alimentação com plugue de corrente elétrica nominal mínima de 20A e deve ser conectado a uma tomada elétrica que suporte no mínimo uma corrente elétrica nominal de 20A. Não utilize adaptadores ou conectores que não sejam dimensionados para suportar a corrente nominal do produto. Caso contrário, será perigoso e há risco de danificar a Lava e Seca.

NOTA

Sempre que possível evite a utilização de extensões e conectores tipo T e benjamins. Dê preferencia à uma tomada exclusiva.

Exemplo de cálculo do dimensionamento da rede elétrica:

A seção nominal do cabo (mm ^2 ), até a tomada onde o aparelho será ligado, deverá ser dimensionada em função da capacidade de condução de corrente elétrica - Como referência ver tabela abaixo, obtida da norma NBR 5410.

Por exemplo, para produtos com corrente máxima de 17,5 A; a tabela indica a utilização, para efeito de segurança, de cabos com seção nominal de pelo menos 1,5 mm².

Tipo de Linha Elétrica (B1)*
No condutores (de cobre) carregados: 2
Capacidade de condução de corrente (A)	Seção Nominal do cabo (mm2)
17,5 1,5

* Método de referência B1: Condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em alvenaria. (Fonte: Tabela de tipos de linhas elétricas - NBR 5410).

NOTA

No exemplo acima consideramos a utilização de uma tomada exclusiva para o aparelho.

4 - UTILIZAÇÃO

4.1 - Verificação e Preparação Antes de Lavar Roupas

Observe cuidadosamente os método de preparação e operação para evitar problemas com o aparelho e evitar possíveis danos às roupas.

Verifique antes da primeira lavagem de roupas

É recomendável que ao lavar uma roupa pela primeira vez se faça uma pequena experiência, molhando a peça e torcendo-a antes de colocá-la no aparelho; caso o tecido da peça solte tinta de maneira visível é melhor que seja lavado separadamente ou mesmo lavado a mão.

Uma rápida verificação e separação das roupas por cores pode evitar que peças claras e escuras sejam lavadas juntas, diminuindo a chance de ocorrerem manchas e desbotamento na cor do tecido.

Roupas sensíveis à temperatura devem ser lavadas conforme indicado nas etiquetas. Caso contrário, pode causar alteração de cor ou mesmo deformação do tecido.

ATENÇÃO

- Nunca mantenha roupas no aparelho, após a lavagem, por um longo período de tempo, pois poderá causar bolor e até manchas.

- Algumas roupas também poderão ter sua cor alterada se não forem lavadas de acordo com a temperatura de lavagem recomendada.

IMPORTANTE

Não é recomendável ultrapassar a capacidade máxima do aparelho, o excesso de carga poderá alterar os efeitos de lavagem e/ou danificar o aparelho. Verifique no subitem "5.1 - Tabela de Procedimentos para a Lava e Seca" as quantidades máximas de carga recomendáveis para cada programa/modelo.

Roupas que não se recomenda lavar em máquinas Lava e Seca

Alguns tipos de roupas/acessórios poderão encolher ou ficar deformados se imersos em água:

• Gravatas, coletes e lenços de seda.
• Roupas estampadas, de estilo enrugado ou roupas de resina sintética.
• Casacos de pele ou decoradas com peles.
• Roupas com muita decoração, vestidos longos de festa e trajes tradicionais com muitos detalhes e cores, são produtos que descolorem facilmente.

ATENÇÃO

• Não lavar roupas sem etiqueta com a descrição dos requisitos de lavagem.
• Nunca lave roupas manchadas com produtos químicos, tais como: gasolina, petróleo, benzeno, tíner e álcool.

4 - UTILIZAÇÃO

4.1 - Verificação e Preparação Antes de Lavar Roupas (cont.)

Por que necessitamos utilizar detergentes (sabão em pó ou sabão líquido)?

A água por si só não é eficaz para a correta limpeza das roupas, pois não lava eficientemente todos os tipos de sujidades. Assim sendo, para potencializar a eficiência da água na remoção de manchas e sujeiras nas roupas é que devemos adicionar os detergentes; determinados compostos que diminuem a tensão superficial das roupas e favorecem o espalhamento destas sujidades, proprocionando desta maneira um contato maior da água com a superfície a ser limpa.

Atenção no que diz respeito aos detergentes

- Sabão em pó especial para lavadoras de roupas, detergentes "low bubble" ou sabão líquido devem ser selecionados de acordo com os tipos de fibras (algodão, fibras sintéticas, tecidos delicados, itens de lã, etc.), cores, temperatura, grau de sujidade e conforme os tipos predeterminados de programas de lavagem. Caso contrário poderá haver produção excessiva de espuma e bolhas, com risco de transbordamento do dispenser; o que pode acarretar em piso escorregadio no ambiente e possibilidade de quedas e acidentes pessoais.

- Branqueadores pertencem ao tipo alcalino e podem danificar as roupas, por isso, é recomendável utilizá-los na menor quantidade possível.

- Detergentes quando utilizados em excesso, ou de forma inadequada, podem acumular nas roupas, deixando-as com um toque demasiado seco ou mesmo com marcas e manchas. Assim sendo isso é recomendável utilizar a quantidade de sabão indicada nas instruções de lavagem e observar o número de enxágues sugeridos nos programas de lavagem.

- A seleção do programa de lavagem deve levar em conta o peso total das roupas, o grau de sujidade, a dureza da água no local, bem como as recomendações dos fabricantes de detergentes. Consulte a companhia de água, se você não está seguro da dureza da água fornecida pela abastecedora.

NOTAS

• É recomendável que se utilize sabão líquido ao invés de sabão em pó, para evitar que o sabão em pó escorra para o espaço do amaciante.
• Observe que ao utilizar sabões em geral os resíduos destes poderão permanecer em algumas parte (dobras e bolsos) das roupas.
• Mantenha sempre detergentes, sabões e aditivos em local seguro, seco e fora do alcance de crianças.

Retirar itens dos bolsos das roupas antes de serem lavadas

Verificar sempre os bolsos das roupas antes de serem lavadas; itens rígidos tais como canetas, chaves, moedas, etc, podem incorrer em problemas de operação ou até mesmo danificar o aparelho.

As roupas a serem lavadas são classificadas de acordo com suas características

As roupas devem ser classificadas antes de serem colocadas no aparelho; observe cuidadosamente as seguintes características:

- Símbolos de tratamento nas etiquetas: As roupas a serem lavadas são classificadas em algodão, fibra mista, fibras sintéticas, seda, lã e fibra artificial. Verifique as etiquetas em todos as peças antes da lavagem.

- Cor: Cores brancas e coloridas devem ser pré-identificadas. Itens coloridos devem ser lavados separadamente.

- Tamanho: Itens de tamanhos diferentes são lavados em conjunto para aumentar os efeitos de lavagem.

- Sensibilidade: Artigos macios devem ser lavados separadamente. Opte pelo programa de lavagem Delicado quando for lavar itens de pura lã virgem, têxteis, cortinas e sedas em geral. Ao lavar cortinas com ganchos, os ganchos devem ser retirados previamente; decorações nas roupas podem danificar o aparelho, assim sendo, quando houver roupas com botões ou bordados, estas deverão ser minuciosamente verificadas antes de serem lavadas.

Fechos e zípers devem ser mantidos fechados, bem como botões ou ganchos de fechamento. Faixa ou fitas soltas devem ser unidas entre si.

NOTAS

• É recomendável colocar sutiãs em sacos de lavagem (com fecho ou botões) para evitar que o fio de aço de sustentação deste possa se soltar, cair no tambor e danificar o aparelho.
• Têxteis especialmente delicados, como cortinas de renda, casacos grandes, pequenos artigos (meias pequenas, lenços, etc.) também devem ser colocados em um saco de lavagem.
• Ao lavar um único item de tamanho grande e pesado (ex.: vestido de festa, toalhas de sauna ou de praia, jaquetas e casacos acolchoados, etc.), poderá ocorrer o "efeito de excentricidade" e gerar um alarme devido ao possível desequilíbrio do tambor do aparelho. Para evitar que ocorra o desequilibrio, basta adicionar mais uma ou duas peças de roupa para serem lavadas em conjunto, assim o aparelho manterá seu equilíbrio e a drenagem ocorrerá sem problemas.

4.1 - Verificação e Preparação Antes de Lavar Roupas (cont.)

Limpeza de poeiras, manchas e pelos de animais nas roupas

As roupas podem ser danificadas pelo atrito entre poeiras, manchas e pelos de animais com as roupas, prejudicando desta maneira os efeitos da lavagem.

NOTA

É recomendável que peças que são facilmente manchadas, tais como: meias brancas, golas e mangas etc, sejam lavadas à mão antes de ser colocadas no aparelho, de maneira a obter melhores efeitos de lavagem.

Para proteger a pele dos bebês

Artigos de bebê (roupas, toalhas, guardanapos, etc) devem ser lavados separadamente. Se forem lavados juntamente com as roupas dos adultos, poderão ser infectados.

Os tempos de lavagem devem ser aumentados para assegurar a lavagem completa e a correta limpeza, sem deixar resíduos de detergente.

Pré-lavagem de tecidos de algodão

A Lava e Seca Midea foi desenvolvida para trabalhar em conjunto com os mais novos detergentes desenvolvidos pelo mercado, proporcionando uma melhor lavagem de suas roupas e garantindo maior economia de energia, de tempo, de água e de detergente. Se os tecidos de algodão estiverem muito sujos, poderá ser utilizado detergente à base de albumina para pré-lavagem.

Roupas que facilmente soltam fiapos

As roupas que podem facilmente soltar fiapos devem ser lavadas separadamente; caso contrário, outros itens poderão ficar marcados com a poeira gerada pelos fiapos.

Roupas pretas e roupas de algodão devem preferencialmente ser lavadas em separado, pois podem facilmente ficar manchadas por outras cores, ao serem lavadas em conjunto. Verifique as etiquetas antes de selecionar o programa de lavagem.

Não lavar materiais impermeáveis

Não é recomendável lavar no aparelho produtos de fibra de nylon, pois estes poderão facilmente ficar encharcados de água; itens tais como: almofadas à prova de água, capas de chuva, guarda-chuvas, capas de carro, sacos de dormir, roupas impermeáveis e similares. Caso contrário, poderá haver água em excesso ou vibração anormal, o que poderá causar perigo quando do enxágue e drenagem, de modo que as roupas também poderão ser danificadas.

Cuidados durante a drenagem

NOTAS

• As roupas podem estar secas depois da centrifugação.
• Não pressione o botão de velocidade durante a centrifugação para assegurar que as roupas centrifugem adequadamente. Para têxteis sintéticos, selecione a velocidade de centrifugação adequada antes de secá-las.
• Para garantir a qualidade quando for secar têxteis, classifique-os de acordo com seus tipos e a temperatura adequada de secagem.
• É recomendável retirar sintéticos antes de secar, para protegê-los. Defina o tempo de secagem adequado de acordo com sua carga.
• Se for passar as roupas a ferro após a secagem, coloque-as penduradas por um tempo para diminuir a umidade nestas.

Roupas não adequadas para secagem

• Peças particularmente delicadas, como cortinas sintéticas, lãs e seda, roupa com apliques de metal, meias de nylon, peças volumosas (tais como: casacos de pele, colchas, edredons e sacos de dormir) não devem ser secos no aparelho.
• Peças acolchoadas com espuma de borracha ou materiais semelhantes não devem ser secos no aparelho, pois apresentam risco de incêndio.
• Tecidos contendo resíduos de fixador ou sprays de cabelo, acetona ou soluções semelhantes não devem ser secos no aparelho, para evitar a formação de vapores nocivos.

Símbolos de secagem nas etiquetas de vestuário

Sempre observe as etiquetas dos vestuários para verificar os itens que podem ser secos no aparelho. Os símbolos a seguir referem-se a secagem:

Sem restrição para secagem em máquina.

Secagem na horizontal à baixa temperatura.

Secagem em tambor à temperatura normal.

Não secar em tambor.

4 - UTILIZAÇÃO

4.2 - Características do Painel de Controle

3 pré-lavar lavar enxaguar centrif. tempo restante etapas 8:88 16 painel travado 15 porta travada enxágue extra lavagem extra secagem 30min 60min 120min SUPER seca 14 LIGAR/desligar INICIAR/pausar incluir roupas 3 seg. destrava porta adiar início centrifugação favorito 3 seg. temperatura opções SUPER rápido 7 8 9 10 11 12 13

1. Botão LIGAR/desligar: Pressione este botão para ligar e desligar o aparelho.
2. Botão INICIAR/pausar: Pressione este botão para iniciar ou pausar o ciclo de lavagem. Pressione o botão por 3 segundos para destravar a porta* e incluir roupas na Lava e Seca.
3. LEDs e ícones indicadores das etapas (em operação).
4. Display: Indica que a Lava e Seca está em operação, indica o tempo programado, o tempo da função adiar início ou o tempo restante, além do código de erros (para maiores informações ver subitem 7.1).
5. LED indicador do tempo restante apresentado no display.

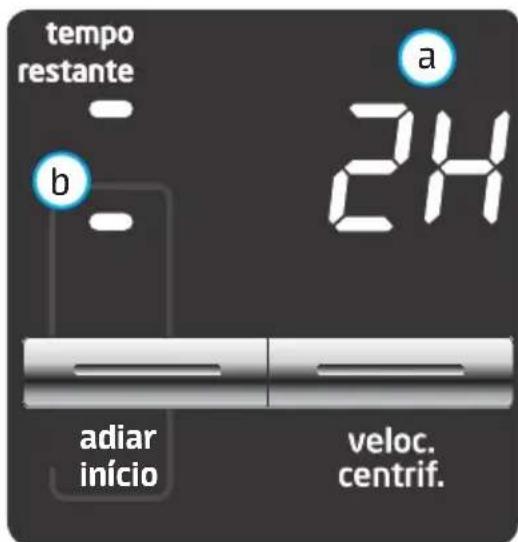

6. LED indicador do tempo programado para adiar início (apresentado no display).
7. Botão adiar início: Pressione este botão para programar o início de operação do aparelho (programável até 24 horas).
8. Botão centrifugação / favorito 3 seg.: Pressione este botão para selecionar uma das opções de velocidade de centrifugação do aparelho (0/600/800/1000/1200/1400 rpm) ou para armazenar seu programa "favorito" (para maiores informações veja o subitem 4.7).
9. Botão temperatura: Pressione este botão para selecionar uma das opções de temperatura de operação do aparelho (0 (fria) / 20°C / 30°C / 40°C / 60°C / 95°C).
10. Botões de bloqueio: Pressione os dois botões (temperatura + opções) juntamente para ativar a função bloqueio (para maiores informações veja o subitem 4.8).
11. Botão opções: Pressione este botão para selecionar uma das opções de função: secagem, enxágue extra e lavagem extra. Para maiores detalhes sobre as opções veja o subitem 4.8.
12. Botão SUPER rápido: Pressione este botão para reduzir o tempo selecionado nas opções de programa do menu SUPER rápido.
13. LED indicador da função SUPER rápido acionado.
14. LEDs indicadores das opções: secagem, enxágue extra e lavagem extra. A luz indicadora acende conforme a opção selecionada (para a opção em andamento).
15. LED Indicador da porta da Lava e Seca travada.
16. LED Indicador do painel de controle travado.

* Em determinadas circunstâncias a porta poderá não destravar em função de segurança.

5 antialérgico tênis todo dia favorito autolimpeza especiais 2 ETAPAS delicado secar sintético enxaguar + centrif. eco rápido 15 min | 59 min centrifugar edredom SUPER rápido normal muito suja cama e banho jeans 3

1. Botão seletor de programas.
2. LEDs indicadores de programa seleccionado.
3. ícones de seleção do menu de programas com a opção SUPER rápido

Selecione entre estas 8 opções: normal, muito suja, jeans, cama e banho, edredom, eco rápido, sintético ou delicado.

1. Ícones de seleção do menu ETAPAS de lavagem/secagem

Selecione entre estas 3 opções: secar, enxáguar + centrifugar ou centrifugar.

1. ícones de seleção do menu programas especiais

Selecione entre estas 5 opções: autolimpeza, todo dia, tênis, antialérgico ou favorito.

NOTAS

• Quando o aparelho for ligado todos os LEDs, do painel de controle e do botão seletor, acenderão de uma só vez e será umitido um sinal sonoro (bip).
• Ao selecionar um programa e/ou as opções disponíveis no painel de controle, o LED correspondente ficará acesso durante a operação.
• Veja os detalhes referentes a cada menu no subitem "4.7 - Seleccionando o Programa de Lavagem no Botão Seletor", a seguir.

4 - UTILIZAÇÃO

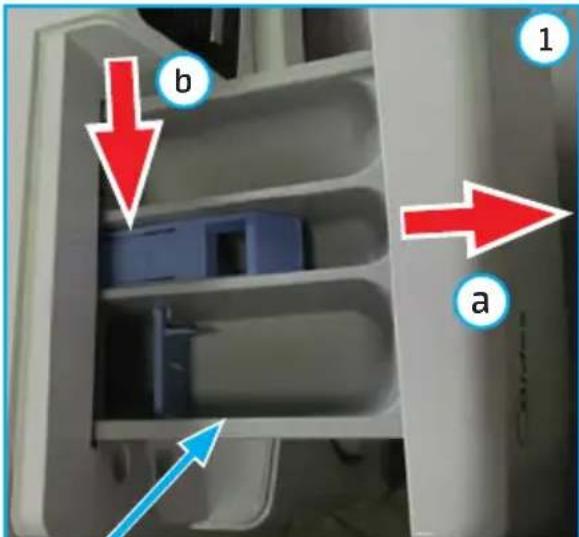

4.4 - Dispenser de Detergente

O dispenser é dividido em três compartimentos conforme abaixo:

I Detergente ou sabão em pó para ciclo de pré-lavagem.

Aditivo para lavagem, tal como: amaciante ou goma formadora.

II Sabão (em pó ou líquido) para ciclo principal de lavagem, agente de pré-enxágue, alvejante e removedor de manchas.

O dispenser deve ser abastecido (ou reabastecido) antes do início de cada ciclo de lavagem, seguindo as instruções fornecidas no subitem "5.1 - Tabela de Procedimentos para a Lava e Seca".

I II

PERIGO

Detergentes são corrosivos!

Armazene-os em um lugar seco e seguro, mantendo-os fora do alcance de crianças.

NOTAS

• É recomendável que ao utilizar detergentes aglomerados (ou viscosos ou aditivos), acrescentar, antes de serem colocados na área de detergente, um pouco de água para diluição, prevenindo assim que o injetor do dispenser seja bloqueado ou mesmo transborde durante o enchimento da água. O acúmulo reiterado de detergente irá gerar corrosão nas partes internas do aparelho.
• Fique atento quanto a dosagem e verifique as instruções de armazenagem do fabricante. As recomendações encontram-se na embalagem do detergente.
• Escolha o tipo adequado de detergente para as diferentes temperaturas de lavagem, obtendo desta forma a melhor eficiência de lavagem com a menor quantidade de água e menor consumo de energia.
• Observe as recomendações do fabricante quanto a dosagem correta de detergente (normalmente no verso da embalagem). Dependendo do nível de sujidade e das características da água poderá haver diferenças no resultado da limpeza.
• Caso a roupa esteja muito suja, é aconselhável colocar uma dose a mais de detergente no compartimento de pré-lavagem. Esse detergente será usado durante a fase de pré-lavagem.

4.5 - Primeira Lavagem

Antes de lavar suas roupas pela primeira vez, a Lava e Seca deve ter todo o ciclo de lavagem operado sem roupas conforme abaixo:

1. Conecte o cabo de alimentação de energia a uma tomada.
2. Confira se as mangueiras de água e drenagem estão conectadas corretamente.
3. Abra o abastecimento de água.
4. Abra o dispenser, coloque um pouco de detergente no compartimento II e feche-o.
5. Pressione o botão "LIGAR/desligar".
6. Pressione o botão "INICIAR/pausar".

I II

NOTA

Este ciclo inicial de lavagem é necessário para uma limpeza inicial das partes internas do aparelho.

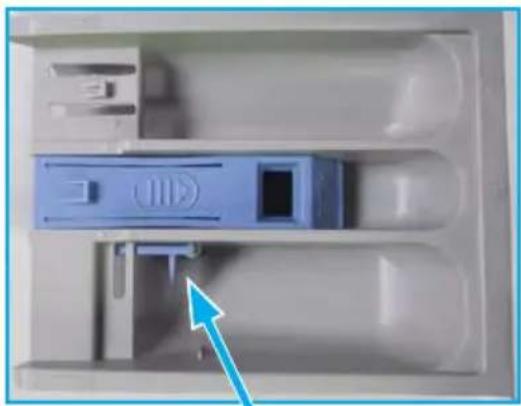

4.6 - Iniciando a Lavagem de Roupas

1. Abra a porta da Lava e Seca e coloque as roupas a serem lavadas.
2. Abra o dispenser de detergente.
3. Coloque o detergente principal no compartimento II.
4. Opção 1: Sabão em pó.

5. Opção 2: Sabão líquido.

6. Coloque (quando necessário) o amaciante no compartimento 🌿.

7. Coloque o detergente (sabão) de pré-lavagem no compartimento I (quando necessário, por exemplo: ao selecionar a função "lavagem extra").

8. Feche o dispenser pressionando-o até que trave.

9. Pressione o botão "LIGAR/desligar".

1. Seleccione botão seletor o programa de lavagem desejada.

2. Pressione o botão "INICIAR/pausar".

Porta do compartimento aberta

Opção 2
Porta do compartimento fechada

4 - UTILIZAÇÃO

4.7 - Seleccionando o Programa de Lavagem no Botão Seletor

O programa de lavagem mais adequado deve ser escolhido conforme o tipo, quantidade e sujidade das roupas a serem lavadas. Ao selecionar um programa o LED correspondente no botão seletor ficará aceso durante a operação.

Menu de programas com a opção S SUPER rápido

NOTAS

• Os programas de lavagem disponíveis neste menu são aqueles que poderão ter reduzido o tempo padrão pré-programado para cada um deles, bastando para isto utilizar o botão "SUPER rápido" no painel do aparelho - ver subitem 4.8 a seguir.
• Os programas deste menu que também apresentarem o ícone de secagem “ ’ indicam a possibilidade de selecionar (através do botão “opções”) o tempo desejado para o programa de secagem: 30min / 60min / 120min ou SUPER seca (ver detalhes destes tempos no subitem 4.8 a seguir).

normal

Programa indicado para a lavagem rotineira de roupas. O tempo de lavagem é um pouco maior, o que proporciona uma lavagem mais intensa e todas as opções de secagem, lavagem e enxágue extra estarão disponíveis. É recomendado para a lavagem de rotina utilizando a capacidade total do aparelho para artigos de algodão, tais como: lençóis, colchas, fronhas, vestidos, camisetas, roupas íntimas, etc.

muito suja

Programa indicado para melhorar e aumentar a eficiência da lavagem, pois o tempo de lavagem é ainda maior. É recomendável que se coloque detergente (sabão) de pré-lavagem no compartimento I do dispenser, potencializando os efeitos da lavagem.

jeans

Este programa foi especialmente desenvolvido para a lavagem de jeans, pois a combinação de tempo, temperatura mais baixa e menor rotação, evitam danos aos tecidos e proporcionam uma maior durabilidade das peças.

cama e banho 8 1111

Programa indicado para lavagem de itens mais pesados e grandes, tais como cobertas, mantas, lençóis e toalhas de banho e toalhas de rosto.

edredom

Este programa foi especialmente desenvolvido para a lavagem de edredons, garantindo a integridade das peças.

NOTA

Verifique na tabela do subitem "5.1 - Tabela de Procedimentos para Lava e Seca" as cargas máximas recomendadas para cada programa.

Programa indicado para roupas sintéticas pequenas, jeans leves e camisetas, observando o limite de capacidade 1kg (aproximadamente um jeans, uma blusa de material sintético e uma camiseta). Quando você tiver um compromisso, mas não tiver mais nenhuma roupa limpa em seu armário, este programa irá ajudar você. O tempo de duração poderá ser selecionado para 15 minutos com apenas um programa de lavagem ou para 59 minutos, incluindo lavagem e secagem.

NOTA

É essencial para o correto desempenho deste programa que se observe a carga de até 1 kg de roupas. Toalhas grandes e jeans mais pesados, por exemplo, não são compatíveis com este programa, já que necessitam um tempo maior de lavagem/secagem.

sintético

Seleccionar este programa para lavar roupas de tecidos sintéticos. O procedimento de lavagem é mais curto quando comparado com o programa indicado para itens de algodão, o processo de lavagem é mais suave, diminuindo a agressão as fibras das roupas. É recomendado para lavagem de artigos sintéticos, por exemplo: blusas, casacos, itens mistos

É indicado também para cortinas e tecidos de renda. Durante a lavagem de tecidos de tricô, a quantidade de detergente deverá ser reduzida, devido à perda fácil da estrutura e a provável formação de bolhas.

delicado

Programa especialmente desenvolvido para lavar roupas que podem estragar facilmente, tais como roupas íntimas (lingerie em geral) e artigos de bebês, sendo mais cuidadoso no enxágue e operando com maior tempo que outros ciclos. Verifique sempre a etiqueta da roupa para ter certeza de que o item é lavável e/ou secável em máquina.

4 - UTILIZAÇÃO

4.7 - Seleccionando o Programa de Lavagem no Botão Seletor (cont.)

Menu de

ETAPAS

NOTA

Os programas deste menu são complementares após o final dos programas disponíveis nos menus SUPER rápido e especiais.

secar

Programa mais propício para ser utilizado em combinação com os programas que não apresentarem o ícone de secagem "||||".

Após finalizar o programa previamente selecionado, programe (através do botão opções) o tempo desejado de secagem: 30min / 60min / 120min ou SUPER seca (ver detalhes destes tempos e das cargas recomendadas na tabela a seguir e no subitem 4.8).

Carga (kg)	Programa de secagem (min)	Capacidade de secagem (kg)	Peso de referência de roupa seca
8	30 0,5		2 camisas
	60 1,0		4 camisas e 1 camiseta ou 1 jeans, 1 camisa e 1 camiseta
	120 2,0		2,0 kg de itens diversos
10	30 0,5		2 camisas
	60 1,0		4 camisas e 1 camiseta ou 1 jeans, 1 camisa e 1 camiseta
	120 3,0		3,0 kg de itens diversos
12	30 0,5		2 camisas
	60 1,0		4 camisas e 1 camiseta ou 1 jeans, 1 camisa e 1 camiseta
	120 2,5		2,5 kg de itens diversos

NOTA

A função secar ((( ) não estará disponível para os programas: edredom 📁, sintético 🎥, delicado 🎥, autolimpeza 🔒, todo dia 🎥, tênis 🎥 e antialérgico 🎥.

enxaguar

+centrif.

Programa apropriado para roupas que precisam somente de enxágue extra ou quando, após adicionar mais amaciante, ainda se deseje acrescentar mais um enxágue a uma centrifugação. Seleccione a velocidade desejada através do botão centrificação no painel do aparelho (0 / 600 / 800 / 1000 / 1200 / 1400 rpm).

centrifugar

Programa apropriado para efetuar um ciclo adicional de centrifugação, retirando desta maneira uma maior quantidade de água das roupas. Seleccione uma das opções de velocidade através do botão centrifugação no painel do aparelho (0 / 600 / 800 / 1000 / 1200 / 1400 rpm).

Menu de programas

especiais

autolimpeza

Este programa é específico para limpeza do tambor e das mangueiras. A temperatura de 95°C é aplicada para uma maior esterilização do aparelho, resultando assim em uma lavagem mais eficaz. Quando este procedimento é realizado, roupas ou outros itens não podem ser adicionados. Utilize este procedimento regularmente conforme necessário.

NOTA

A eficiência na lavagem das mangueiras será maior se for a adicionada água sanitária ao procedimento de limpeza. Utilize o compartimento II do dispenser para isto.

todo dia

A função todo dia é o programa que visa aumentar a eficiência de lavagem e reduzir o consumo de energia, utilize-o para carga pequenas até 2 kg e pouca sujidade nas roupas. Muito aplicável ao dia a dia da dona de casa, pois agiliza a lavagem rotineira de roupas.

tênis

Este procedimento é utilizado para lavar tênis.

NOTA

Para maior eficiência na lavagem dos tênis observe que a carga recomendada é de no máximo dois pares ao mesmo tempo.

4 - UTILIZAÇÃO

4.7 - Seleccionando o Programa de Lavagem no Botão Seletor (cont.)

antialérgico

Neste ciclo, enzimas ativas podem auxiliar na lavagem de roupas que não são facilmente limpas no modo 40°C pré-lavagem e 60°C lavagem principal.

favorito

Utilize este programa para memorizar suas preferências de utilização. Para armazenar seu programa "favorito" siga o passo a passo a seguir:

O programa padrão é "normal", então usaremos este como exemplo.

1. Gire o botão seletor até o programa "favorito".
   Os LEDs do programa "favorito" e do programa "normal" irão acender no botão seletor.
2. Seleccione as opções que você quer alterar: tempo de secagem, enxágue extra, lavagem extra, temperatura, velocidade de centrifugação e a função "SUPER rápido".
3. Pressione o botão
   por 3 segundos para memorizar o procedimento em "favorito".
4. O aparelho emite um sinal sonoro (bip) indicando que as alterações foram armazenadas.
5. Para acessar o programa memorizado basta girar o botão seletor até o ícone "favorito" no menu "especiais".
6. O programa "favorito" ficará armazenado até que uma nova seleção seja feita.

4.8 - Seleccionando Funções Através do Painel de Controle

O painel de controle da Lava e Seca possui 5 botões para seleção de diversas funções de tempo de lavagem, secagem, enxágue, temperatura, velocidade de centrifugação e adiar início. Ao selecionar uma função o LED correspondente e o LED "tempo restante" ("a" na figura ao lado) ficarão acessos; o display apresentará o tempo padrão da operação (em h:min), após iniciado o programa/função o tempo começará a diminuir retroativamente até finalizar a operação.

Botão da função SUPER rápido

Este botão é utilizado para reduzir o tempo de lavagem. O usuário seleciona o programa de lavagem e adiciona a função "SUPER rápido" para reduzir o tempo de lavagem.

tempo restante a

SUPER rápido

NOTA

Verifique na tabela do subitem 5.1 os tempos da função SUPER rápido e para quais programas a função está disponível.

Botão de seleção das opções de secagem, enxágue extra e lavagem extra

Este botão poderá ser utilizado da seguinte maneira.

* A coluna "display" na tabela abaixo apresenta um exemplo considerando uma lava e seca LS_10 operando com o programa "normal".

NOTA

Os tempos apresentados são apenas para referência. Os tempos reais poderão ser diferentes dos mencionados na tabela.

enxágue extra lavagem extra secagem 30min 60min 120min SUPER seca opções

Pressione o Botão opções	Ação	Display* tempo (h:min)	Observações
Sem pressionar	Programa inicial selecionado: normal	2:40	Tempo inicial do programa
1 vez	Acrescenta 30 minutos da função secagem ao tempo do programa selecionado atualmente.	3:10	2:40 + 0:30(30 min da secagem)
2 vezes	Acrescenta 60 minutos da função secagem ao tempo do programa selecionado atualmente.	3:40	2:40 + 1:00(60 min da secagem)
3 vezes	Acrescenta 120 minutos da função secagem ao tempo do programa selecionado atualmente.	4:40	2:40 + 2:00(120 min da secagem)
4 vezes	A opção SUPER seca acrescentará, ao programa selecionado atualmente, o tempo padrão de secagem específico para cada modelo, ou seja, para LS_08: aproximadamente 3:28h / LS_10: aprox. 4:28h / LS_12: aprox. 5:28h.	7:08	2:40 + 4:28(4h e 28min da secagem SUPER seca)
5 vezes	Seleciona a função enxágue extra, acrescentando mais um enxágue ao programa selecionado.	2:59	2:40 + 0:19(19 min do enxágue extra)
6 vezes	Seleciona a função lavagem extra, acrescentando mais uma lavagem ao programa selecionado.	3:05	2:40 + 0:25(25 min da lavagem extra)
7 vezes	Combinação das opções de enxágue extra + lavagem extra.	3:24	2:40 + 0:19 + 0:25(19 min do enxágue extra + 25 min da lavagem extra)
8 vezes	Combinação das opções de enxágue extra + lavagem extra + secagem SUPER seca.	7:54	2:40 + 0:19 + 0:25 + 4:28(19 min do enxágue extra + 25 min da lavagem extra + 4h e 28min da secagem SUPER seca)
9 vezes	Retorna a opção inicial de programa selecionado	2:40	Tempo inicial do programa

4 - UTILIZAÇÃO

4.7 - Seleccionando o Programa de Lavagem no Botão Seletor (cont.)

Botão de seleção da temperatura de lavagem

Este botão é utilizado para selecionar uma das opções de temperatura de operação do aparelho (ver tabela abaixo). Seleccione a temperatura de acordo com a sujidade e o tipo de tecido, considerando que, quanto mais alta for a temperatura utilizada, mais alto será o consumo de energia.

temperatura

Temperatura (°C)	0 (fria) 20 30 40 60 95
0 display apresenta:	--°	20°C	30°C	40°C	60°C	95°C

A tabela abaixo apresenta uma sugestão de temperaturas a serem utilizadas em função da sujidade e do tipo de tecido a ser lavado.

Temperatura Sujidade x Tecidos
95°C	Bastante sujas, brancas de algodão puro ou linho (Ex: toalhas de mesa, toalhas de banho, roupas de cama, lençois).
60°C	Moderadamente sujas, linho colorido, algodão ou material sintético (ex: camisetas, pijamas).Pouco sujas, tecido de linho puro branco (ex: roupas íntimas).
40°C / 30°C / 20°C / Água fria	Sujeira normal (ex: materiais sintéticos ou itens de lã).

Botão de seleção da velocidade de centrifugação

Este botão é utilizado para selecionar uma das opções de velocidade de centrifugação do aparelho (ver tabela abaixo).

Selecione a velocidade de rotação mais adequada considerando que, quanto mais alta for a velocidade, mais água será retirada no procedimento.

centrifugação favorito 3 seg.

Velocidade centrifugação (rpm)	0 600 800 1000 1200 1400
O display apresenta:	00060080010	-	12- 14-

NOTA

O procedimento de lavagem principal depende do tipo de roupa a ser lavada. É recomendável para tecidos delicados utilizar uma combinação com velocidades de rotação mais baixas, de maneira a proteger as roupas durante o processo.

Botão da função Adiar início

A função adiar início pode ser programada entre 0h e 24h.

Programando: 1. Selezione o programa de lavagem;

1. Pressione no botão adiar início para
   ajustar o tempo de adiamento;
2. Pressione o botão "INICIAR/pausar"
   para iniciar a operação.

Durante a “contagem regressiva” para adiar o início do programa o display apresentará o tempo restante (em horas) com a letra “H” (“a” no exemplo da figura ao lado). Enquanto a função estiver acionada o LED “adiar Início” (“b” na figura ao lado) ficará piscando.

tempo restante a b 24h adiar início veloc. centrif.

Cancelando: Pressione o botão adiar início até que o display no painel apresente "OH", o botão deve ser pressionado antes de iniciar o programa. Se o programa já tiver iniciado, pressione o botão "LIGAR/desligar".

NOTA

Se houver queda de energia enquanto o aparelho estiver em operação a memória de programação guardará o programa selecionado, quando a energia retornar pressione o botão "LIGAR/desligar" para dar continuidade ao tempo restante.

Combinação de botões para bloqueio do painel

A Lava e Seca possui uma função de bloqueio do painel de operação, útil para evitar que o aparelho seja inapropriadamente operado durante os procedimentos. Quando a função for selecionada os botões do painel não irão funcionar (exceto o botão "LIGAR/desligar"), o LED indicador de painel travado ("a" na figura abaixo) ficará acesso e o aparelho se desligará caso seja pressionado o botão "LIGAR/desligar". A memória do aparelho lembrará do programa selecionado e do bloqueio quando o botão "LIGAR/desligar" for pressionado novamente.

• Pressione ao mesmo tempo os botões "temperatura" e "opções" por 3 segundos durante o procedimento, o aparelho irá emitir um sinal de alerta "bip", então o botão "LIGAR/desligar" e o botão seletor estarão bloqueados.
• Pressione novamente os botões "temperatura" e "opções" por 3 segundos, o aparelho irá emitir um sinal de alerta "bip", os botões estarão desbloqueados. Porém caso haja falta de energia, o bloqueio estará liberado. O bloqueio do painel não será cancelado ao final do procedimento de lavagem.

a painel travado porta travada enxágue extra secagem 30min 60min 120min SUPER seca temperatura opções

4 - UTILIZAÇÃO

4.8 - Seleccionando Funções Através do Painel de Controle (cont.)

Botão INICIAR/pausar

Utilize este botão para fazer uma pausa no tempo atual do programa que estiver selecionado para operação. Ao pressionar o botão novamente a contagem do tempo do programa retornará de quando houve a pausa.

Recarregar / incluir roupas

Durante o ciclo de lavagem, se você quiser abrir a porta para retirar ou colocar roupas, é necessário primeiramente desligar o aparelho, aguardar alguns minutos e então tornar a ligá-lo.

Espere até que o tambor pare de girar, este procedimento desbloqueia a porta permitindo que esta então seja aberta.

ATENÇÃO

É necessário ter cuidado durante este procedimento, pois não deve esquecer que o aparelho opera com água em alta temperatura no tambor.

Caso a porta não tenha destravado NÃO TENTE FORÇAR PARA ABRÍ-LA, repita o procedimento acima e caso a porta continue travada entre em contato com o SAC Midea.

Após retirar ou colocar as roupas feche a porta e então pressione o botão "INICIAR/pausar" novamente para dar continuidade ao programa que estiver em operação.

INICIAR/pausar

LIGAR/desligar INICIAR/pausar incluir roupas 3 seg. destrava porta

IMPORTANTE

Não é possível utilizar a função "incluir roupas" quando a água estiver acima do nível do tambor e em alta temperatura.

NOTA

Remoção de bolhas

O excesso de detergente poderá acarretar em uma produção excessiva de bolhas, afetando desta maneira diretamente no processo de lavagem e enxágue. O programa faz automaticamente uma verificação e adiciona um ciclo de enxágue de bolhas, quando houver excesso destas.

5 - PROGRAMAÇÃO

Necessário
Opcional
Não disponível

NOTA

Os parâmetros apresentados são apenas para referência. Os parâmetros reais poderão ser diferentes dos mencionados na tabela.

6 - LIMPEZA E MANUTENÇÃO

ATENÇÃO

Risco de choque elétrico!

Retire o plugue da tomada ou desligue o disjuntor e desligue o abastecimento de água antes de realizar qualquer serviço de instalação, limpeza ou manutenção.

IMPORTANTE

• Nunca despeje água diretamente para lavar o aparelho.
• Jamais limpe o aparelho com fluídos inflamáveis como álcool, querosene, gasolina, tíner, solventes, removedores ou com produtos químicos como detergentes com amoníacos, ácidos ou abrasivos como saponáceo, esponjas de aço, lã de aço, etc, nem use produtos que liberem vapores químicos corrosivos e/ou tóxicos com risco de explosão.

Limpeza e manutenção do gabinete

A manutenção apropriada do aparelho pode estender sua vida útil. Quando necessário a parte externa pode ser limpa com sabão neutro não abrasivo diluído. Se houver excesso de água utilize um pano para removê-la imediatamente. Não utilize objetos afiados na limpeza, pois podem arranhar o gabinete do aparelho.

Limpeza do tambor

A parte interna do tambor deve ser limpa apenas com sabão neutro não abrasivo e um pano úmido. Nunca utilize esponja de aço ou produtos abrasivos para a efetuar a limpeza do tambor.

Anticongelamento

Se o aparelho for instalado em uma região com temperaturas muito frias, local onde a água possa congelar facilmente, retire toda a água da mangueira de entrada, da mangueira de drenagem e siga os seguintes passos:

1. Remova o restante da água, se houver, da manqueira de água.
2. Feche a torneira, solte a mangueira de água desta, e coloque a ponta da mangueira em uma bacia.
3. Inicie qualquer procedimento de lavagem (exceto "lavar" e "secar"). Se houver água na mangueira de água esta será drenada por aproximadamente 40 segundos.
4. Reconecte a mangueira de água à torneira.
5. Remova o restante da água da bomba de drenagem.

ATENÇÃO

Para evitar queimaduras este procedimento deve ser realizado após a água quente do interior do aparelho ter resfriado.

Limpeza do dispenser de detergente e amaciante

1. Puxe o dispenser para fora ("a" - figura 1).

2. Pressione a seta localizada na parte superior da tampa do compartimento para amaciante ("b" - figura 1) dentro do dispenser.

3. Puxe a tampa para cima removendo-a do compartimento do amaciante (figura 2).

4. Efetue a limpeza com água corrente e uma escova pequena, certifique-se de que não fiquem depositados resquícios de detergente nos compartimentos do dispenser.

5. Efetue a limpeza da parte interna do aparelho, onde se encaixa o dispenser, utilizando um pano úmido e/ou uma escova macia.

6. Recoloque a tampa do amaciante fazendo com que esta encaixe corretamente no pino guia do compartimento.

7. Empurre o dispenser para sua posição de operação no aparelho.

8. Caso observe qualquer quantia restante de sabão é recomendável programar um ciclo de enxágue, sem roupas, do tambor.

b 1 a

Dispenser de detergente e amaciante

Tampa do compartimento de amaciante

ATENÇÃO

Mantenha o dispenser limpo para evitar que detergentes sejam impedidos de escoar corretamente.

Limpeza dos filtros de água

Os filtros de água (da mangueira e do aparelho) devem ser limpos sempre que, estando a torneira totalmente aberta, não houver água suficiente ou que se observe alguma restrição na saída da água.

A. Limpeza do filtro da torneira de abastecimento

1. Feche o abastecimento de água.
2. Seleccione qualquer procedimento (exceto "lavar" e "secar").
3. Pressione o botão "INICIAR/pausar" e deixe o procedimento rodando por 40 segundos.
4. Pressione o botão "LIGAR/desligar"
5. Remova a mangueira de água do ponto de abastecimento.
6. Limpe o filtro com água corrente.
7. Reconecte a mangueira de água.

6 - LIMPEZA E MANUTENÇÃO

B. Limpeza do filtro de entrada de água

1. Solte a mangueira de água conectada ao aparelho.
2. Retire o filtro com um alicate de ponta fina e longa.
3. Limpe o filtro com água corrente e recoloque-o no aparelho.
4. Reconecte a manqueira de água.
5. Abra a torneira e certifique-se de que não haja vazamento de água.
6. Feche a torneira.

NOTA

Em geral primeiro lava-se o filtro da torneira e posteriormente o filtro do aparelho.

Caso apenas o filtro do aparelho seja lavado, deve-se repetir então os passos 1 até 3 da limpeza do filtro da torneira.

Para evitar choques elétricos desligue sempre o cabo de alimentação da tomada antes de efetuar qualquer limpeza.

Limpeza das aberturas de escoamento d'água e da vedação da porta

A vedação da porta da Lava e Seca possue aberturas para escoamento da água de lavagem, estas aberturas poderão reter fiapos e pequenos materiais após a lavagem das roupas.

É recomendável fazer regularmente uma limpeza da vedação e destas aberturas; faça este procedimento com o tambor vazio.

Abra a porta da Lava e Seca e limpe, utilizando uma esponja macia passando-a ao redor de toda a vedação, desobstrua as aberturas de maneira a assegurar que a água possa escorrer livremente e que seja mantida a correta vedação da porta do aparelho.

Limpeza do filtro da bomba de drenagem

O filtro da bomba de drenagem é responsável por reter pequenos objetos, tais como moedas, anéis, botões, etc e/ou outros materiais estranhos provenientes da lavagem. Para assegurar o correto funcionamento do aparelho e garantir uma limpeza de melhor qualidade, procure verificar regularmente o filtro.

ATENÇÃO

• Dependendo do nível de sujeira, dos ciclos utilizados e da frequência das lavagens é recomendável inspecionar e limpar os filtros com um menor intervalo de tempo.
• O filtro da bomba de drenagem deve ser inspecionado caso o aparelho não esvazie completamente a água de lavagem ou se o tambor não girar corretamente.
• O aparelho poderá fazer barulhos estranhos durante a drenagem e/ou durante a centrifugação, isto devido a possíveis objetos (tais como: pequenos itens de metal, moedas, etc.) bloqueando a bomba.

Para efetuar a limpeza proceda da seguinte maneira (a figura indica o passo a passo):

1. Faça um ciclo da função centrifugar (12 min) para escorrer a água remanescente que possa haver no aparelho.
2. Retire o plugue da tomada (ou desligue o disjuntor) e desligue o abastecimento de água.
3. Utilize uma moeda ou uma pequena chave de fenda para abrir a tampa do filtro ("a" na figura ao lado).
4. Gire a tampa do tubo de drenagem ("b") e puxe-a para fora com cuidado ("c"), retire a tampa e faça a drenagem da água remanescente posicionando um recipiente, para evitar que a água molhe o piso após abrir a tampa.
5. Gire o filtro no sentido anti-horário ("d") e retire-o do aparelho.
6. Retire toda sujeira ou materiais estranhos que houver ("e").
7. Efetue a limpeza do filtro com água corrente e uma escova pequena.
8. Recoloque o filtro de volta girando-o no sentido horário.
9. Reinstale a tampa do filtro.

Quando o aparelho estiver em operação, dependendo do programa selecionado, pode haver água quente na bomba e no compartimento do filtro. Nunca remova a tampa do filtro de drenagem da bomba durante o procedimento de lavagem, sempre espere até o aparelho finalizar o ciclo, garantindo assim que toda água tenha sido drenada. Após a limpeza, ao recolocar a tampa, certifique-se de que ela está fechada e travada firmemente.

7 - SOLUÇÃO DE PROBLEMAS

O SAC Midea está sempre a sua disposição. Entretanto, caso sua Lava e Seca apresente problema de funcionamento verifique na tabela abaixo as prováveis causas. Efetue as correções que possam ser realizadas em casa. Se o problema persistir entre em contato conosco através dos telefones do SAC Midea.

PROBLEMA CAUSA POSSÍVEL SOLUÇÃO
O aparelho não está ligando	Porta do aparelho mal fechada.Tensão de alimentação no local.Cabo de alimentação mal encaixado.Abastecimento de água fechado.Aparelho desligado.Não iniciado nenhum programa de lavagem.	Verifique se a porta está fechada corretamente.Verifique a tensão no local está corretaVerifique se o cabo de alimentação está conectado na tomada.Verifique se a torneira de água está aberta.Verifique se o botão “LIGAR/desligar” está pressionado.Verifique se há um programa selecionado e se o botão “INICIAR/pausar” está pressionado.
A porta não pode ser aberta	O dispositivo de segurança do aparelho foi acionado devido a presença de água no tambor ou a elevada temperatura interna.	Aguarde que a água seja escoado e/ou que o aparelho esfrie.
Falha no aquecimento	A resistência de aquecimento está danificada.	Entre em contato com o SAC Midea.Obs.: Neste caso o ciclo frio funciona normalmente.
Vazamento de água nas mangueiras	A conexão entre a mangueira e o ponto de abastecimento ou a mangueira de drenagem e o aparelho não estão apertados corretamente.A mangueira de drenagem está danificada.	Verifique e aperte as mangueiras de água.Entre em contato com o SAC Midea caso seja necessário substituí-la.
Está vazando água da base do aparelho	A mangueira de entrada de água não está conectada corretamente.A mangueira de drenagem está com vazamento.Filtro da bomba mal encaixado.	Verifique a mangueira de entrada de água quanto a esmagamento ou torção.Substitua-a caso seja necessário.Verifique a mangueira de drenagem quanto a esmagamento ou torção. Entre em contato com o SAC Midea caso seja necessário substituí-la.Verifique o encaixe do filtro.
LEDsIndicadores ou display do painel não ligam	Tomada desconectada.Placa eletrônica com problema e/ou fiação elétrica com problema de conexão.	Verifique se a alimentação elétrica não está desligada e se a tomada está conectada corretamente.Entre em contato com o SAC Midea.
Resíduo de detergente no dispenser	Sabão em pó está umedecido, aglomerado ou em excesso.	Limpe e seque o dispenser de detergente.Ver item 6 - Limpeza e Manutenção.Utilize sabão líquido ou sabão especial para tambor.
Eficiência da lavagem não está boa	As roupas estão muito sujas.A quantidade de sabão utilizada para lavagem é insuficiente.	Selecione o procedimento adequado. Ver subitem “5.1 - Tabela de Procedimentos para Lava e Seca”.Adicione a quantidade adequada de sabão -veja as instruções no verso da embalagem do sabão utilizado.
Barulho anormal e vibração excessiva	Tambor travado.Aparelho mal instalado ou em local indevido.Objetos estranhos soltos dentro do tambor.	Verifique se os parafusos de transporte foram removidos.Certifique-se que o aparelho está instalado em um local plano, resistente e nivelado. Verifique se os pés (base) do aparelho estão corretamente nivelados.Verifique se há objetos de metal soltos no interior do aparelho (moedas, fivelas, etc).
Vazamento de espuma	Sabão em pó em excesso.	Selecione o programa enxágue para retirar o excesso de espuma e utilize a quantidade correta de sabão -veja as instruções no verso da embalagem do sabão utilizado.

7 - SOLUÇÃO DE PROBLEMAS

Existem alguns problemas de funcionamento que, quando ocorrerem, o aparelho exibirá os códigos de erro para alertá-lo:

DISPLAY LED	DESCRIÇÃO CAUSA POSSÍVEL SOLUÇÃO
E10	Problema na injeção de água durante a lavagem.	Torneira não está aberta ou a água está correndo muito lentamente.Filtro de entrada de água está entupido.Mangueira de água está torcida.Não há suprimento de água.	Abra a torneira ou aguarde até que o fluxo de água volte ao normal.Verifique o filtro de entrada de água.Destorça a mangueira de entrada de água.Verifique as outras torneiras do local.
		Ligue para o SAC Midea caso o problema persista.
E21	Problema de drenagem durante a lavagem.	Mangueira de saída de água está entupida ou torcida.Bomba de drenagem está entupida.	Lave e destorça a mangueira de saída de água.Lave o filtro da bomba de drenagem.Drene a água através da mangueira de drenagem e após limpe o filtro.
		Ligue para o SAC Midea caso o problema persista.
E30	Problema na trava da porta	A porta não está fechada corretamente.	Reinicie depois da porta estar devidamente fechada.
		Ligue para o SAC Midea caso o problema persista.
Caso o display do painel de controle apresente qualquer outro código de erro, entre em contato com o SAC Midea.

As etiquetas das roupas, vestuários em geral, itens de cama, mesa e banho, etc, podem ajudá-lo em muito a escolher a melhor maneira para lavar suas roupas.

LAVARALVEJAR	Somente lavagem manual a temperatura máxima de 40°C	O número indica a temperatura máxima da água (em °C)	Processo suave	Processo muito suave	Não permitida lavagem
SECARPASSAR	Permitido o uso de alvejante	Não usar alvejante	Não usar alvejante a base de cloro
	Secagem	Secagem a temperatura baixa	Secagem a temperatura máxima	Secagem em varal	Não secar em tambor
	Passar a temperatura mínima (até 110°C); Não usar vapor	Passar a temperatura média (até 150°C)	Passar a temperatura máxima (até 200°C)	Não passar a ferro

Esses símbolos podem ser combinados com outros para descrever, com detalhes, a forma mais adequada de tratamento das roupas.

ANEXO 2 - CUIDADOS PARA CONSERVAR SUA LAVA E SECA

- Depois de cada lavagem:

Desligue a fonte de água para o aparelho e deixe a porta entreaberta para que a umidade e os odores não fiquem presos dentro dela.

- Retire da tomada:

Antes de limpar ou realizar uma manutenção do aparelho, sempre a desconecte o aparelho da tomada de alimentação.

- Não use solventes ou abrasivos:

Para limpar o exterior e as peças de borracha do aparelho, não use solventes ou produtos de limpeza abrasivos. Use apenas um pano com água morna e detergente. Para remover manchas da superfície interna, use um pano embebido em água ou um produto de limpeza feito especificamente para máquinas de lavar.

- Quando não for usada por muito tempo:

Recomenda-se fazer um ciclo de lavagem com o aparelho vazio e então retirá-lo da tomada de alimentação elétrica, desligar a fonte de abastecimento de água e deixar a porta entreaberta. Isso fará com que a vedação da porta tenha maior durabilidade e evitará a formação de odores dentro do aparelho.

- Como mover o aparelho:

Se o aparelho tiver de ser retirado do seu local de instalação é necessário reinstalar os parafusos de transporte, para manter o motor e o tambor firme em sua posição. Também não se deve esquecer que, ao transportá-lo, deve-se mantê-lo na posição vertical (ou inclinado), não é recomendável fazer o transporte do aparelho na posição horizontal.

• Vedações:

Um dos fatores que pode causar a formação de odores no aparelho são vedações (borrachas) mal limpas. A limpeza periódica com uma esponja molhada irá evitar isso.

A Lava e Seca Midea é garantida contra defeitos de fabricação, pelo prazo de 2 anos (24 vinte e quatro meses) contados a partir da emissão da Nota Fiscal ao Consumidor. Dentro do período de garantia estão compreendidos 03 (três) meses de garantia legal e 21 (vinte e um) meses de garantia especial, concedida pela Midea.

As garantias legal e/ou especial compreendem a substituição de peças e mão de obra necessárias para o reparo de defeitos devidamente constatados, pelo fabricante ou pela Assistência Técnica Autorizada Midea como sendo de fabricação.

A fabricante não concede qualquer forma e/ou tipo de garantia para produtos desacompanhados de Nota Fiscal de venda ao consumidor, ou produtos cuja Nota Fiscal esteja preenchida incorretamente.

As garantias ficarão automaticamente inválidas se:

• Na utilização do produto não forem observadas as instruções e recomendações contidas no Manual do Usuário;
• Na instalação do produto não forem observadas as especificações e recomendações do Manual do Usuário quanto às condições de instalação do produto, tais como, nivelamento do produto, adequação do local para instalação, tensão elétrica compatível com o produto etc;
• Constatada corrosão provocada por riscos, deformações ou similares decorrentes da má utilização do produto, bem como eventos consequentes da aplicação de produtos químicos, abrasivos ou similares que danifiquem a qualidade ou material componente;
• O produto for avariado, inadequadamente utilizado ou ainda sofrer alterações, modificações ou consertos feitos por pessoas ou empresas não autorizadas pela MIDEA;
• O defeito for causado por acidente ou má utilização do produto pelo consumidor;
• Houver sinais de violação do produto, remoção e/ou adulteração do número de série ou da etiqueta de identificação do produto.

As garantias não cobrem:

• Despesas com a instalação do produto;
• Transporte do produto até o local da instalação;
• Despesas decorrentes e consequentes de instalação de peças e acessórios, mesmo que comercializados pela Midea;
• Despesas com mão de obra, materiais, peças e adaptações necessárias à preparação do local para instalação do produto, ou seja: rede elétrica, de gás e hidráulica, alvenaria, aterramento, bem como suas adaptações;
• Falhas no funcionamento do produto decorrentes de insuficiência, interrupções, problemas ou falta de fornecimento de energia elétrica, serviços e/ou despesas de manutenção e/ou limpeza do produto;

As garantias não cobrem (continuação):

• Falhas no funcionamento normal do produto decorrentes de falta de limpeza e excesso de resíduos, ou ainda, decorrentes da existência de objetos em seu interior estranhos ao seu funcionamento e finalidade de utilização:
• Produtos ou peças que tenham sido danificados em consequência de remoção, manusejo, quedas ou atos decorrentes da natureza:
• Despesas por procedimentos de inspeção e diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia:
• Deslocamento para atendimentos de produtos instalados fora do município sede da assistência autorizada, a qual poderá cobrar taxa de locomoção do técnico, previamente aprovada pelo consumidor:
• Peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso normal, tais como, lâmpadas, filtros, botões de comando, puxadores, bem como, a mão de obra utilizada na aplicação dessas peças e as consequências advindas dessas ocorrências:
• Danos causados por movimentação incorreta e avarias de transporte.

Condições Gerais:

A Midea reserva-se o direito de alterar características gerais, técnicas e estéticas de seus produtos, sem aviso prévio. Este termo de garantia é válido para produtos vendidos e instalados no território brasileiro.

Para a sua tranquilidade, preserve e mantenha o Manual do Usuário com este Termo de Garantia, Nota Fiscal de Compra e Comprovante de Entrega do produto em local seguro e de fácil acesso.

ESTA GARANTIA É VALIDA APENAS EM TERRITÓRIO BRASILEIRO

Midea

SPRINGER CARRIER LTDA

Rua Berto Círio, 521

Bairro São Luis - Canoas - RS

CEP: 92.420-030

Marca líder mundial em vendas de produtos para climatização.*

Líder mundial em produção de eletrodomésticos.**

Rede Autorizada em todo o Brasil.

* Euromonitor International Limited; 15/edição. Indústria de eletrodomésticos, volume no varejo em unidades, dados 2014; Ar-Condicionado, Climatizadores e Ventiladores.

** Euromonitor International Limited; 17/edição. Indústria de eletrodomésticos, com relação a definição da categoria de linha branca, produtor em volume de unidades, dados 2016.
