MANUAL DE UTILIZADOR ORC 29 X Orima
Mais qualidade na sua vida!
Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.
SERVIÇO DE APOIO A CLIENTES
Apoio ao Cliente: (+351) 231 467 436
email: apoiocliente@orima.pt
Assistência Pós-Venda: (+351) 231 467 427
email: assistencia@orima.pt
www.orima.pt
PT
INSTRUÇÕES DE SEGURANÇA
Leia atentamente o manual de instruções. O não cumprimento das instruções pode dar origem a ferimentos, danos no aparelho e perda do direito à assistência gratuita ao abrigo da garantia. Recomendamos que guarde o manual de instruções enquanto estiver na posse do aparelho. Quando vender o aparelho, passe o manual de instruções ao novo proprietário.
AVISO!
- Não tape os orifícios de ventilação no topo e nas laterais do aparelho.
- Não utilize meios mecânicos nem dispositivos eléctricos para acelerar o processo de descongelação quando limpar o compartimento do congelador.
- Se o cabo eléctrico de alimentação estiver danificado, a sua substituição deverá ser feita pelo fabricante, agente de serviço ou uma pessoa com qualificações semelhantes para evitar acidentes.
- A eliminação do aparelho deve ser feita de acordo com as regras nacionais.
- Não danifique o sistema de refrigeração do aparelho. Contém gás refrigerante R600a. Se o sistema de refrigeração estiver danificado:
- Não utilize chamas desprotegidas.
- Evite faíscas — não ligue aparelhos eléctricos nem acessórios de iluminação.
-
Ventile imediatamente a divisão.
-
Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de conhecimento ou experiência, desde que devidamente supervisionadas ou instruídas quanto ao seu uso, de forma segura e compreendendo os riscos envolvidos.
- A limpeza e a manutenção do aparelho não devem ser feitas por crianças sem supervisão.
- O aparelho deve apenas ser utilizado para guardar alimentos.
- Este aparelho não foi concebido para guardar substâncias explosivas como latas de aerossóis com propulsor inflamável.
- É proibido guardar gasolina ou outros líquidos inflamáveis próximo do aparelho.
! LIGAÇÃO À REDE ELÉCTRICA
- O aparelho tem que ser ligado a uma tomada eléctrica ligada à terra. A tomada eléctrica ligada à terra através da qual o aparelho é ligado à alimentação de rede deve estar num lugar acessível.
- SE O APARELHO FOR PRODUZIDO COM O CABO DE ALIMENTAÇÃO ESPECIAL, APENAS PODERÁ SER SUBSTITUÍDO POR OUTRO IGUAL FORNECIDO PELO FABRICANTE.
- POR RAZÕES DE SEGURANÇA, O CABO DE ALIMENTAÇÃO DEVERÁ SER SUBSTITUIDO SÓ POR UM TÉCNICO QUALIFICADO.
- NÃO UTILIZE extensões ou adaptadores.
- A frequência e potência da alimentação eléctrica em sua casa tem que respeitar os parâmetros de dados gerais do aparelho conforme indicados na rótulo do produto.
- Quando posicionar o aparelho, tenha cuidado para não entalar o cabo eléctrico danificando-o. Não coloque objectos pesados como, por exemplo, dispositivos de refrigeração, mobiliário ou outros electrodomésticos junto do aparelho de tal forma que entalem e danifiquem o cabo eléctrico. Pode provocar um curto-circuito e incêndio.
- Tenha o cuidado de se certificar que o cabo eléctrico não fica entalado pela parede de trás do aparelho nem danificado de qualquer outra forma. Uma ficha danificada pode provocar um incêndio!
- ATENÇÃO! NÃO ABRIR A TAMPA DE ILUMINAÇÃO DO LED. Em caso de avaria contactar um Técnico qualificado.
- SE O APARELHO FOR DESLIGADO NA TOMADA (PARA LIMPAR, MUDAR PARA OUTRO LUGAR, ETC.), PODE SER LIGADO REPETIDAMENTE AO FIM DE 15 MIN.
- É proibido utilizar um aparelho tecnicamente danificado.
- Antes de limpar, desligue o aparelho no interruptor e na tomada.
- O aparelho não pode ser eliminado queimando-o.
- Não coloque dispositivos eléctricos ligados (como microondas, secadores de cabelo, ferros, cafeteiras eléctricas ou outros aparelhos eléctricos) em cima do aparelho porque podem provocar a ignição de peças plásticas.
- Não coloque pratos com líquidos em cima do aparelho, nem jarras com flores ou outros recipientes com líquidos em cima do aparelho.
- Não suba para cima do aparelho nem se sente em cima dele, não se apoie ou pendure nas portas do aparelho e não deixe que as crianças façam o mesmo.
SE O APARELHO ESTIVER AVARIADO E NÃO FOR POSSÍVEL REPARÁ-LO COM AS RECOMENDAÇÕES POR NÓS FORNECIDAS, DESLIGUE-O DA TOMADA, ABRA AS PORTAS E CONTACTE O ESPECIALISTA DA ASSISTÊNCIA. SOMENTE UM REPRESENTANTE DA ASSISTÊNCIA PODE SOLUCIONAR TODOS OS PROBLEMAS TÉCNICOS OU AVARIAS RELACIONADAS COM A CONSTRUÇÃO.
INFORMAÇÃO DE CARÁCTER GERAL
Este aparelho é um refrigerador feito como um armário e destinado ao armazenamento a curto prazo de produtos refrigerados: o compartimento do frigorífico destina-se à conservação de produtos alimentares frescos. O compartimento do frigorífico destina-se à conservação de curta duração de produtos alimentares frescos.
Modelo ORC 31 W, ORC 31X. Co frigorífi secção contém uma "zona de compartimento de zero graus".
O APARELHO É ECOLOGICAMENTE LIMPO, NÃO CONTENDO MATERIAIS NOCIVOS PARA A CAMADA DE OZONO: o refrigerante utilizado é o R600a, o agente de espuma utilizado para o isolamento do aparelho é ciclopentano C_5H_10 .
O FABRICANTE GARANTE A OPERAÇÃO FIÁVEL DO FRIGORÍFICO DESDE QUE A HUMIDADE DE AR RELATIVA NÃO SEJA SUPERIOR A 70 POR CENTO EA TEMPERATURA AMBIENTE SE SITUE ENTRE:
OS +16 E +32 GRAUS CELSIUS - a classe de climatização do aparelho é N; OS +16 E +43 GRAUS CELSIUS - a classe de climatização do aparelho é T.
| Modelo | ORC 29 W ORC 29 X | ORC 31 W ORC 31 X |
| Volume bruto total, L | 270 | 308 |
| Volume líquido do frigorífico, L | 267 | 283 |
| Volume líquido do compartimento „de zero graus”, L | - | 21 |
| O actual consumo depende de como o aparelho for utilizado e sua localização | ||
| Classe de eficiência energética | A+ | A+ |
| Consumo de energia: kWh /24h kWh ano | 0,363 133 | |
| Classe Climática | N-T | N-T |
| Dimensões (A x L x P), cm | 145 x 60 x 62 | 163 x 60 x 62 |
| Nível de Ruído, dB(A) re 1pw | 41 | 41 |
| Informação eléctrica | Ver na matricula do produto | |
NOTA. O fabricante reserva-se o direito de fazer alterações futuras nas especificações e parâmetros técnicos.

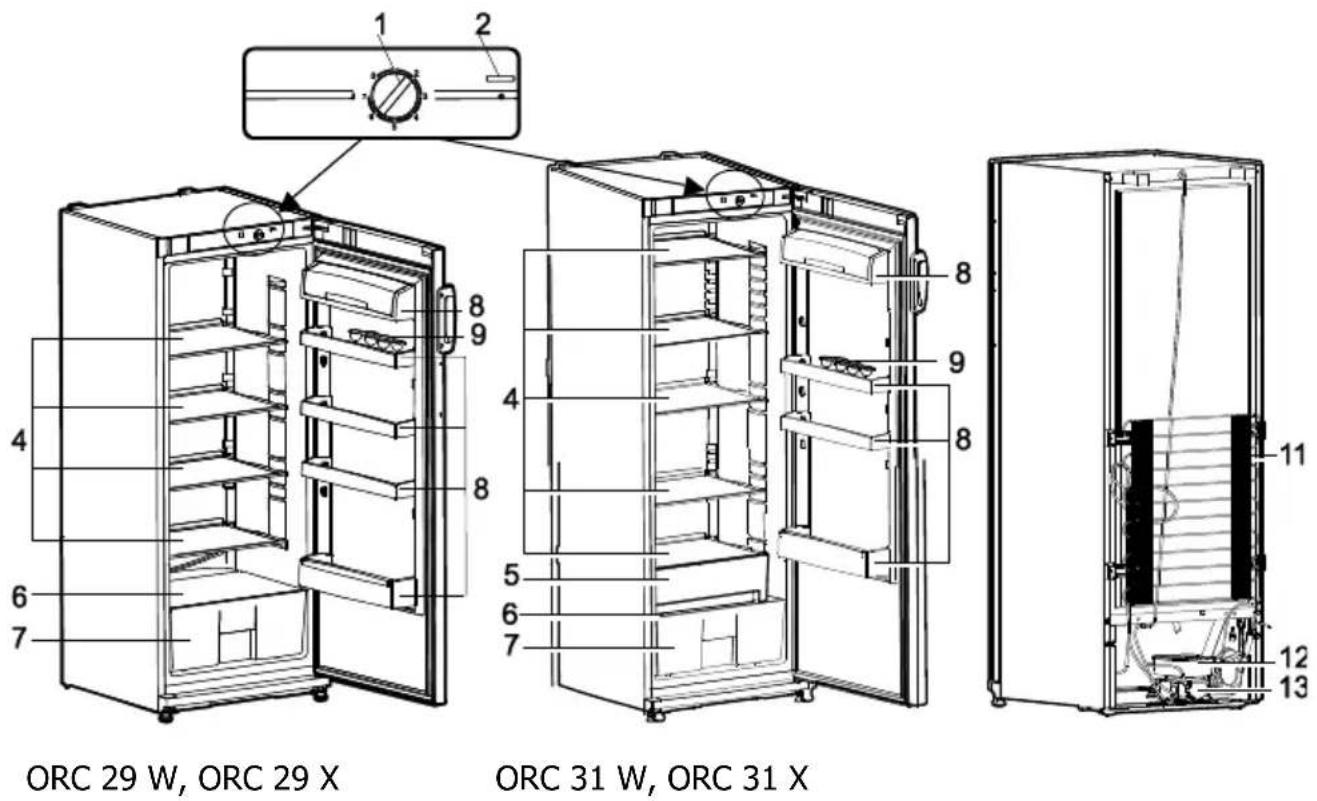

DESCRIÇÃO DO APARELHO, PEÇAS BÁSICAS (fig. 1)
O compartimento " de zero graus " (5) repousa sobre doistrilhos de suporte (22) e pode ser facilmente extraído e removido.
1 Botão do termóstato
2 Interruptor de ligar/desligar para luz interior
4 Prateleiras de altura regulável
5 Gaveta "de zero grau"
6 Prateleira de vidro
7 Gaveta para fruta e legumes
8 Tabuleiros da porta
9 Tabuleiro dos ovos
11 Condensador
12 Tabuleiro de recolha de água de descongelação
13 Compressor
PREPARAR O APARELHO PARA SER COLOCADO EM FUNCIONAMENTO
Recomendamos que a preparação do aparelho para ser colocado em funcionamento seja feita por duas pessoas.
Retire a embalagem. Levante o aparelho da base de poliestireno de espuma.
- Tire as fitas adesivas.
- Retire a peça de esferóvite que se encontra separada (proteção de transporte) entre a parte traseira do dispositivo e do condensador – grelha metálica (se existir).
- Quando for posicionar o aparelho no local escolhido, poderá deslocá-lo mais facilmente se levantar um pouco a parte da frente e o inclinar para trás, deixando-o rolar sobre as suas rodas.
O seu aparelho vem equipado com alças aparafusadas, não subir ou empurrar o mesmo utilizando as alças, estas podem partir.
- Retire todas as peças vermelhas das prateleiras (fig. 2). Tire as fitas adesivas vermelhas dos tabuleiros da porta – destinam-se unicamente ao transporte do aparelho.
NOTA. Quando abrir a porta do compartimento do congelador, cairá um pequeno pormenor vermelho da embalagem – É UNICAMENTE PARA TRANSPORTE.
- Elimine o material de embalagem correctamente.
- ◀ Tire dois suportes do saco e introduza-os nas guias na parte de trás superior do aparelho.
- Se o aparelho tiver estado ao frio (temperatura não superior a +12 °C), deverá aguardar duas
horas antes de o ligar à alimentação da rede.
O aparelho não deve ser ligado à rede sem primeiro remover todos os materiais de embalagem e de transporte.
POSICIONAMENTO
- Coloque o aparelho numa divisão seca e bem ventilada.
AVISO! O aparelho não deve ser utilizado numa divisão não aquecida ou alpendre. Coloque o aparelho afastado de fontes de calor como fogões/fornos de cozinha, radiadores ou luz directa do sol.
AVISO! O aparelho não deve ficar encostado a tubos de aquecimento, gás ou canos de água, nem a outros aparelhos eléctricos.

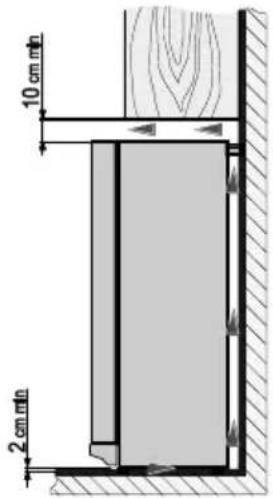

- Não tape os orifícios de ventilação no topo dos aparelhos – tem de haver uma boa circulação de ar à volta do aparelho. Deve haver uma folga de pelo menos 10 cm entre a parte de cima do corpo do aparelho e o mobiliário que possa estar
por cima. O não cumprimento desta norma faz com que o aparelho consuma mais energia eléctrica e seu compressor pode sobreaquecer.


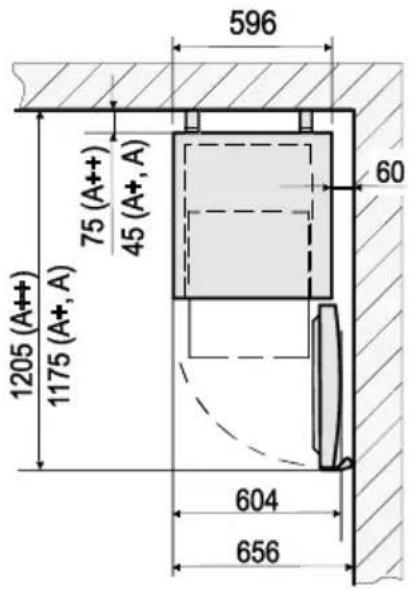

596 75 (A++) 45 (A+, A) 60 1205 (A++) 1175 (A+, A) 604 656- Se o aparelho for colocado num canto, deve ser deixada uma folga de pelo menos 60 mm entre o corpo do aparelho e a parede de modo a ser possível abrir a porta.
- O aparelho tem que estar sobre uma superfície plana e não pode tocar na parede. Se for necessário, regule a altura do aparelho ajustando os pés de nivelamento:
rodando-os para a direita – a parte da frente do aparelho levanta, rodando-os para a esquerda, desce. Se o aparelho ficar ligeiramente inclinado para trás, as portas fechar-se-ão por elas próprias.
REGULAÇÃO DA TEMPERATURA
A temperatura no compartimento do frigorífico é controlada pelo botão de termóstato 1 (fig. 1) rodando-o para um lado ou para outro. A indicação da temperatura em dígitos é mostrada ao lado do botão do termóstato.
A temperatura é regulada na escala de sete algarismos.
0 = Compressor está desligado. AVISO! Corrente eléctrica não está desligada.
1 = temperatura mais elevada (menor arrefecimento)
7 = temperatura mais baixa (maior arrefecimento)
Se os produtos alimentares no compartimento do frigorífico estiverem frios demais, regule o botão do termóstato para 1, 2 ou 3. Se os produtos alimentares no compartimento do frigorífico não estiverem a ser suficientemente arrefecidos, regule o botão do termóstato para 4, 5 ou 6. Regule a temperatura do aparelho de acordo com aquilo que precisa.
A TEMPERATURA NO COMPARTIMENTO DO FRIGORÍFICO PODE VARIAR DEPENDENDO DA TEMPERATURA AMBIENTE, DA QUANTIDADE DE PRODUTOS ALIMENTARES, DA TEMPERATURA DOS PRODUTOS ALIMENTARES E DA FREQUÊNCIA COM QUE A PORTA DO APARELHO É ABERTA E FECHADA. Por conseguinte, recomendamos:
• coloque o aparelho afastado de fontes de calores,
- Não coloque produtos alimentares quentes no compartimento do frigorífico – tem que deixá-los arrefecer até à temperatura ambiente: alimentos colocados no aparelho não devem estar mais quentes do que a temperatura ambiente.
- a porta do aparelho não pode ser deixada aberta, a porta do aparelho não deve ser deixada aberta mais tempo do que o necessário para tirar ou colocar produtos alimentares no seu interior.
SE A DIVISÃO ESTIVER FRESCA, O APARELHO ARREFECE MENOS. POR CONSEGUINTE, A TEMPERATURA NO APARELHO PODE SUBIR. Utilize a roda do termóstato para regular para uma temperatura mais baixa.
DESCONGELAR O COMPARTIMENTO DO FRIGORÍFICO
O compartimento do frigorífico descongela automaticamente. As gotas de gelo que se formam na parede do fundo do compartimento de refrigeração descongelam durante o tempo em que o compressor não está a trabalhar e a água de descongelação escorre pelo canal de escoamento da água de descongelação para o tabuleiro em cima do compressor, onde evapora.
LIMPEZA E CUIDADOS A TER
LIMPE REGULARMENTE O APARELHO.
Lembre-se que antes de limpar a parte de trás do corpo do aparelho, tem que desligar a ficha do aparelho na tomada.
- Proteja as superfícies interiores do aparelho bem como as peças de plástico de gorduras, ácidos e molhos. No caso de derrame acidental – limpe imediatamente com água quente com sabão ou detergente de lavar a loiça. Seque com um pano.
- Limpe as superfícies interiores do aparelho com água quente com sabão. Também se pode utilizar detergente de lavar a loiça. Utilize um pano para secar as superfícies interiores e exteriores.
- Limpe regularmente as juntas herméticas das portas. Seque com um pano.
- Lave regularmente os tabuleiros e os outros acessórios.
- ◀ LIMPE REGULARMENTE O ESPAÇO DO CANAL DE ÁGUA DE DESCONGELAÇÃO COM UM PRODUTO DE LIMPEZA ESPECIAL PARA ESSE EFEITO.
- Pelo menos uma vez por ano limpe o pó da parte de trás do corpo do aparelho e do compressor. Poderá utilizar uma escova macia, um pano electrostático ou aspirador para limpar.
- NÃO utilize detergentes contendo partículas
abrasivas, ácido, álcool ou benzeno para limpar as superfícies interiores e exteriores do aparelho.
- Não guarde bananas no frigorífico, este fruto é sensível ao frio.
- Não guarde alimentos preparados e alimentos prontos a cozinhar ("aquecer e comer") no mesmo recipiente.
- Todos os alimentos com um cheiro forte deverão ser guardados num recipiente estanque ao ar (por exemplo, peixe fresco, foie gras e queijo).
- Se colocar numa das prateleiras vários pratos cheios de líquido, poderá ocorrer uma condensação e formarem-se gotas, que podem escorrer para a prateleira de baixo. Para evitar isso, coloque alguns dos recipientes com líquido noutras prateleiras.
- SE VAI DEIXAR O APARELHO DESLIGADO POR UM GRANDE PERÍODO DE TEMPO, DEIXE AS PORTAS ABERTAS.
Observações sobre o ruído de funcionamento do aparelho.
Enquanto o aparelho funciona e executa o ciclo de congelamento, são emitidos vários ruídos. Isto é normal e não significa que há uma avaria.
- À medida que o refrigerante circula pelo sistema de refrigeração, provoca sons como murmúrios, borbulhar ou sussurros.
- Sons mais altos como estalos ou estalidos poderão ouvir-se durante um curto período de tempo quando o compressor do refrigerador liga.


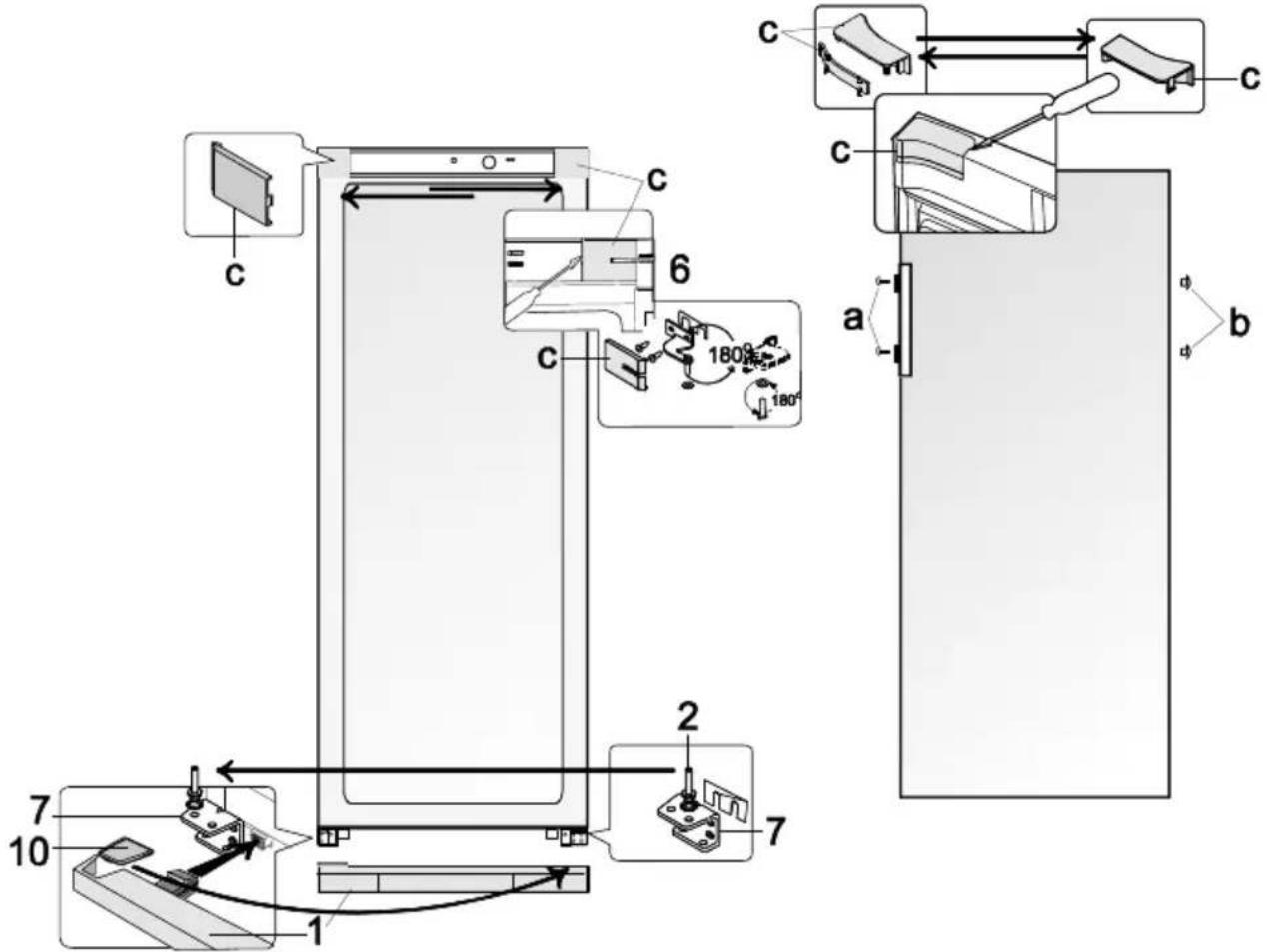

Blubb... Bubb... Brr... Brr...MUDAR A DIRECÇÃO DE ABERTURA DAS PORTAS
Recomendamos que a mudança da direcção de abertura das portas seja feita por duas pessoas.
Vai precisar de duas chaves N.º 8 e N.º 10 e de uma chave de parafusos Philips.
Quando mudar a direcção de abertura das portas, NÃO PODE deitar o frigorífico na horizontal.
Execute as acções a seguir pela ordem enumerada:
AVISO! Desligue o aparelho e retire a ficha da tomada.
-
Retirar as tampas C do corpo do frigorífico e do lado interior da porta. Retirar o gancho superior 6, juntamente com a porca e as anilhas e o separador sob o suporte.
-
Retirar a porta do compartimento do frigorífico.
-
Retirar a tampa inferior 1.
-
Desaparafuse o eixo 2 do suporte de fundo 7 e coloque-o em conjunto com todas as anilhas no outro lado do armário aparafusando no suporte 7, no lado oposto simetricamente para a posição anterior.
-
Pendure a porta do eixo 2 no suporte 7.
-
Vire o suporte 4 a 180° em conjunto com as anilhas no eixo do separador de plástico, transferindo as anilhas para o eixo do outro lado do suporte. Uma vez que o suporte é ligado à porta do compartimento do congelador, corrigi-lo no lugar no outro lado do frigorífico.
-
Vire o suporte 6 a 180° em conjunto com as anilhas do eixo e do separador de plástico. Remover o eixo e as anilhas e recolocá-los no outro lado do suporte. Uma vez que o suporte 6 esteja ligado à porta do compartimento do frigorífico, corrigi-lo no lugar no outro lado do frigorífico nas aberturas mais elevadas. Utilizar a tampa C para cobrir o suporte e o espaço restante.
-
Retire o parafuso e o suporte. Retire os parafusos que prendem a alça no lugar. Mova a alavanca para o outro lado e aperte-os no lugar. Coloque as tampas nas aberturas restantes na porta, e coloque as tampas de rosca no lugar.
-
Remova a tampa 10 da tampa inferior 1 e inseri-as para as guias do outro lado da tampa inferior (simetricamente para a posição anterior). Insira os pés esquerdos e direitos da tampa inferior 1 (veja foto). E empurre as tampas até ficarem fixadas.
PROBLEMAS DE FUNCIONAMENTO E SUAS SOLUÇÕES (DETECÇÃO DE AVARIAS)
E se ...
- O aparelho estiver ligado na tomada à alimentação da rede mas não funciona. Verifique se a instalação eléctrica em sua casa está a funcionar correctamente. Verifique se a ficha está inserida correctamente na tomada.
- O ruído ficar mais alto. Verifique se o aparelho está estável num lugar plano. Para nivelá-lo regule os pés da frente. Verifique se o aparelho está encostado a mobiliário e se alguma parte do sistema de refrigeração na parte de trás do corpo do aparelho está a tocar na parede. Afaste o aparelho do mobiliário ou das paredes. Verifique se a causa do ruído crescente se deve a garrafas, latas ou pratos no aparelho que podem estar em contacto entre si.
- Aparecer água na parte debaixo do compartimento do frigorífico. Verifique se o espaço do canal de água de descongelação não está bloqueado. Limpe o espaço do canal de água de descongelação com um produto de limpeza para esse efeito.
- Aparecer água nas prateleiras de vidro temperado. Produtos ou pratos com alimentos no compartimento de refrigeração estão a tocar na parede do fundo do compartimento. Não deixe que produtos ou pratos com alimentos toquem na parede do fundo.
- Aparecer água debaixo do aparelho. O tabuleiro de recolha de água de descongelação escorregou para fora do compressor. Coloque o tabuleiro em cima do compressor.
- Quando a porta do aparelho é aberta, a junta vedante de borracha é puxada para fora. A junta está suja com alimentos pegajosos (gordura, geleia). Limpe a junta vedante e a respectiva ranhura com água quente contendo sabão ou detergente de lavar a loiça e depois passe um pano para secar. Monte a junta vedante de borracha no lugar.
- Temperatura elevada no aparelho, as pausas de funcionamento do aparelho são curtas. Veja se a porta do aparelho está a fechar bem, se não esteve aberta durante mais tempo do que o necessário ao tirar ou a colocar alimentos ou se foi colocada uma grande quantidade de comida quente no aparelho.
- A parte de cima do aparelho tem condensação em cima. A humidade relativa do ar ambiente é superior a 70%. Ventile a divisão onde se encontra o aparelho e, se possível, retire a causa da humidade.
TRANSPORTE
O FABRICANTE NÃO SERÁ RESPONSÁVEL POR QUAISQUER DANOS NO APARELHO QUE RESULTEM DO NÃO CUMPRIMENTO DAS INSTRUÇÕES DE TRANSPORTE.
- O aparelho deve ser transportado apenas na posição vertical.
- Durante o transporte, o aparelho deve estar protegido das condições atmosféricas (chuva, neve, humidade).
- O aparelho deve estar bem preso durante o transporte para não escorregar nem chocar dentro do veículo de transporte.
- Se o aparelho tiver sido transportado numa posição que não na vertical, pode ser ligado à alimentação da rede ao fim de 4 horas, mínimo. Se não seguir estas instruções, o compressor do aparelho pode avariar.
INFORMAÇÃO PARA PROTECÇÃO DO AMBIENTE
Este símbolo indica que quando o aparelho já não for preciso, não pode ser eliminado juntamente com outro lixo municipal diverso. Deve ser recolhido e eliminado separadamente, isto é, em contentores especialmente marcados com este símbolo em áreas de recolha de lixo de grandes dimensões, utilizando o serviço de recolha. Para obter informações completas sobre onde deixar o aparelho velho com segurança, contacte as autoridades governamentais locais, a loja onde comprou o aparelho ou os representantes do fabricante.
Se decidiu deitar fora o aparelho, torne impossível a sua utilização para evitar quaisquer possíveis acidentes. Desligue a ficha na tomada e depois corte o cabo. Rasgue e tire a junta vedante. Parta o fecho da porta.
AVISO! Não desmonte o aparelho. Passe-o para as empresas de reciclagem.
ASSISTÊNCIA PRESTADA AO ABRIGO DA GARANTIA
SE O APARELHO NÃO ESTIVER A FUNCIONAR BEM, VEJA SE CONSEGUE SER VOCÊ A RESOLVER O PROBLEMA DO MAU FUNCIONAMENTO. Se não conseguir resolver o problema sozinho, contacte o representante de assistência do frigorífico mais perto de si por telefone ou por escrito. Quando entrar em contacto, indique o modelo 1 e o número 2 do frigorífico. Encontrará estes dados no rótulo do produto, que está colado na parede esquerda do compartimento do frigorífico, junto das gavetas da fruta e dos legumes.
