Tipo de produto	Chauffe-eau e chaleira
Marca	Vulcano
Modelo	WTD17-2 KME 31
Dimensões (A x L x P)	580 x 380 x 380 mm
Peso	12 kg
Alimentação	Gás natural / GLP
Potência térmica	20 kW
Capacidade de água	17 litros
Funções principais	Aquecimento de água, controlo de temperatura, segurança contra chama
Entrada de água	1/2" BSP
Saída de água	1/2" BSP
Pressão máxima de trabalho	10 bar
Consumo de gás (GN)	2,0 m³/h
Manutenção	Limpeza anual do queimador e permutador
Segurança	Dispositivo de segurança contra falta de chama, válvula de alívio de pressão
Peças sobressalentes	Termopar, válvula de gás, permutador de calor
Reparabilidade	Acessível através de painéis frontais, manual de serviço disponível
Classe energética	A
Garantia	2 anos

Perguntas frequentes - WTD17-2 KME 31 Vulcano

Como instalar corretamente o Vulcano WTD17-2 KME 31?

A instalação deve ser realizada por um técnico certificado. Conecte a entrada de água à rede de abastecimento com uma válvula de corte. A saída de água quente deve ser ligada à torneira. A alimentação de gás deve ser conectada com mangueira apropriada. Não se esqueça de ventilar o local.

Qual é o consumo de gás deste aquecedor?

O consumo de gás natural é de aproximadamente 2,0 m³/h. Para GLP, consulte a etiqueta do produto. Este valor pode variar consoante a temperatura da água de entrada.

Como fazer a manutenção periódica?

Recomenda-se uma limpeza anual do queimador e do permutador de calor. Desligue o aparelho e feche o gás. Remova as tampas e limpe com um pano seco. Verifique o estado do termopar.

O que fazer se a chama não acender?

Verifique se o gás está aberto. Se o problema persistir, o termopar pode estar sujo ou danificado. Limpe-o com uma lixa fina. Se não funcionar, contacte assistência técnica.

O aparelho tem proteção contra sobreaquecimento?

Sim, possui um termóstato de segurança que desliga o gás em caso de temperatura excessiva. Além disso, a válvula de alívio de pressão garante a segurança do sistema.

Como ajustar a temperatura da água?

O controlo de temperatura é feito através do manípulo frontal. Gire-o para a posição desejada (normalmente entre 30°C e 60°C). Nunca ultrapasse os 60°C para evitar escaldões.

Quais são as peças sobressalentes mais comuns?

As peças mais substituíveis são o termopar, a válvula de gás e o permutador de calor. Todas estão disponíveis no centro de assistência autorizado.

O aquecedor pode ser utilizado com água de poço?

Sim, mas exige um filtro na entrada para evitar partículas que obstruam o permutador. A pressão mínima de funcionamento é de 0,5 bar.

Qual é a vida útil esperada?

Com manutenção adequada, o aparelho pode durar 10 a 15 anos. A limpeza anual e a descalcificação do permutador prolongam a sua vida útil.

Como descarregar o manual de utilização?

O manual em PDF pode ser descarregado gratuitamente no site notice-facile.com na página do produto WTD17-2 KME 31. Basta clicar no botão 'Descarregar' e selecionar o idioma.

MANUAL DE UTILIZADOR WTD17-2 KME 31 Vulcano

O 1º esquentador compacto da geração termostática

O conforto agora totalmente controlado

O Sensor Ventilado é uma grande evolução para o seu conforto. Permite-lhe seleccionar exactamente a temperatura que deseja, mantendo-a sempre estável durante toda a utilização

Pode inclusive seleccionar a temperatura de onde quer que esteja, graças ao controlo remota opcional, sem fios, à prova de água, e muito simples de usar

Estabilidade da temperatura

O Sensor Ventilado é um esquentador termostático, ou seja, garante a máxima estabilidade da temperatura da água. Através da medição, por meio de sondas, da temperatura da água à entrada e à saída do aparelho, e de um sensor de caudal de água, para medição da quantidade de água solicitada, o esquentador efectua uma modulação automática da chama. Esta inovação electrónica da Vulcano permite obter uma dupla economia: de gás e de água.

Controlo remoto

Simplicidade de utilização

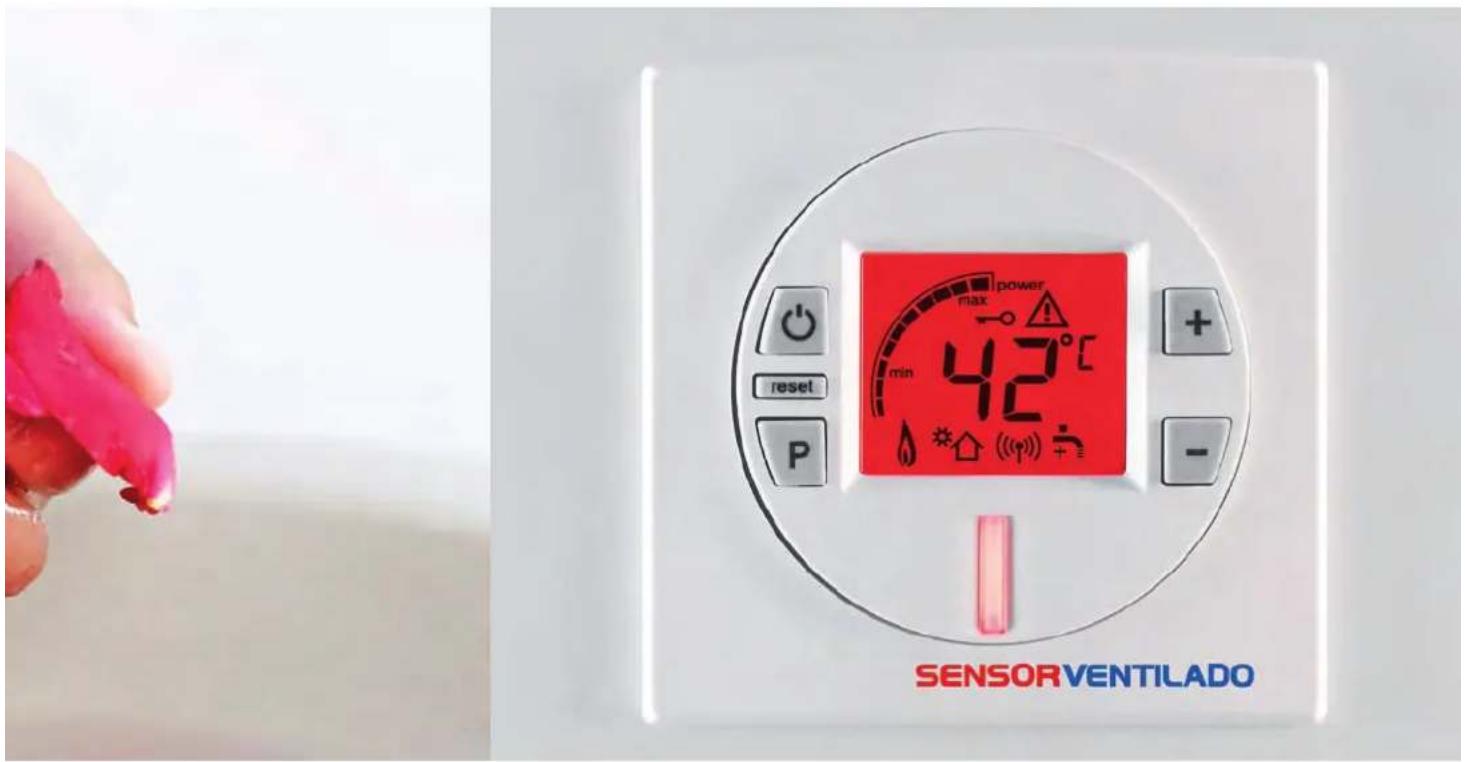

Particularmente ergonómico, o novo design do painel de comandos com display digital LCD de grandes dimensões permite regular facilmente a temperatura pretendida, assim como obter informações sobre possíveis anomalias de funcionamento

Para o utilizador, tanto o painel de comando no esquentador como o controlo remoto têm duas teclas (+ e -), para seleccionar a temperatura desejada, grau a grau, entre 35 °C e 60 °C.

Para o instalador, o display digital LCD facilita o diagnóstico e a manutenção do aparelho pela clara indicação dos códigos de eventuais anomalias.

CÓDIGO (exemplos) DIAGNÓSTICO

C4	Exaustão deficiente
E9	Limitador de temperatura - sobreaquecimento
FA	Falta ionização / gás
F7	Falsa inflamação
A7	Ligação da sonda de temperatura
E0	Sistema electrónico com anomalia

- Indicador da temperatura seleccionada As teclas "+" e "-" servem para seleccionar a temperatura

- Sistema solar em utilização. Sempre que a temperatura seleccionada for inferior à água proveniente do sistema solar o esquentador não entra em funcionamento

- Botão on-off

- Indicação de chama (funcionamento)

- Função controlo remoto. O esquentador está preparado para trabalhar com comando à distância

- Controlo remoto em utilização e com prioridade. A seleção da temperatura no display fica bloqueada

- Alerta de anomalia. Adicionalmente aparecerão códigos de anomalia em substituição da temperatura

- Indicação de potência (modulante)

- Indicação de que é necessário abrir mais a torneira de água quente, para que o esquentador fixe a temperatura seleccionada

- Indicação de que é necessário fechar mais a torneira de água quente, para que o esquentador fixe a temperatura seleccionada

- Função de programação: selecciona por defeito a temperatura da água ou possibilita a alteração desta definição por uma nova temperatura.

reset

- Permite desbloquear o aparelho, após resolução da anomalia indicada pelo código respectivo

Um líder na segurança

O ventilador incorporado no aparelho força a saída dos gases de combustão, tornando-o ideal para locais onde as condições de exaustão são deficientes, garantindo-lhe assim total segurança. O Sensor Ventilado possui ainda um conjunto de mecanismos que limitam a temperatura, a abertura do gás e bloqueiam o aparelho em caso de funcionamento deficiente.

Versatilidade e potência

Disponível com capacidades de 11 l, 14 l e 17 l, este novo esquentador é um aparelho compacto, pelo que permite a fácil instalação do aparelho de maior potência em espaços reduzidos.

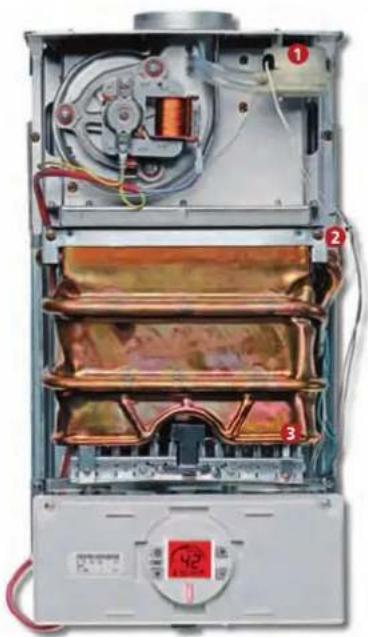

1 Pressóstato: corta o funcionamento do aparelho em condições deficientes de exaustãc
2 Sonda térmica: limita a temperatu para protecção da câmara c combustãc
3 Sonda de ionização: efectua o bloqueio automático do aparelho por falta de chama no queimador

Dados técnicos

MODELO WTD 11KME WTD 14KME WTD 17KME

Potência	kW	5.0-18.9	7.0-23.6	9.0-30.0
Modulação		Electrónica	Electrónica	Electrónica
Eficiência		87%	87%	88%

Débito de água

Máximo	l/min	11.0	14.0	17.0
Pressao máxima de água	bar	12.0	12.0	12.0
Caudal mínimo de funcionamento	l/min	3.2	3.2	3.2
Pressão mínima de funcionamentc	bar	0.3	0.3	0.3

Informações gerais

Aumento de temperatura	°C	0 a 70	0 a 70	0 a 70
Regulação de temperatura*	°C	35° a 60°	35° a 60°	35° a 60°
Estabilidade de temperatura	°C	+/-1°	+/-1°	+/-1°
Ligação eléctrica	V	230	230	230

Consumo gas

Butano	kg/t	1.7	2.2	2.8
Natural	m3/h	2.3	2.9	3.7

Dimensoes

Altura	mm	580	655	655
Largura	mm	310	350	425
Profundidade	mm	220	220	220
Peso	k	14	16	18
Tubo exaustão ( ) **	mm	80	80	80

Economia e compatibilidade solar

O Sensor Ventilado é mais ecológico, uma vez que é compativel com instalações solares.

Foi concebido para funcionar com água pré-aquecida proveniente de um sistema solar térmico. Se esta temperatura for superior à definida pelo utilizador, c esquentador não entra em funcionamento e no

display digital aparece o símbolc de funcionamento em modo solar. Evita-se assim a utilização excessiva de gás, reduzindo-se igualmente as emissões de dióxido de carbono para a atmosfera

caso 1 entrada de água a 10 °C temperatura pretendida 42 °C economia de água

caso 2 entrada de água a 18 °C temperatura pretendida 42 °C economia de gás e água

caso 3 entrada de água a 42 °C através de painéis solares temperatura pretendida 42 °C

o esquentador não entra em funcionamento

Outubro 2008. A informação constante deste catálogo pode ser alterada sem aviso previo,
