MANUAL DE UTILIZADOR ORA-260 A+ S32 Orima

Mais qualidade na sua vida!

Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.

SERVIÇO DE APOIO A CLIENTES

Apoio ao Cliente: ([phone]

email: [e-mail]

Assistência Pós-Venda: ([phone]

email: [e-mail]

www.orima.pt

Índice

ANTES DE USAR O FRIGORÍFICO ......2

Instruções De Segurança ....2

Recomendações ....3

Instalação e Ligação eléctrica....4

Antes de Por o Aparelho a Funcionar....4

AS MÚLTIPLAS FUNÇÕES E POSSIBILIDADES......5

Funcionamento do Termóstato ....5

Acessórios ....5

DISTRIBUIÇÃO DOS ALIMENTOS NO APARELHO......6

Compartimento do refrigerador 6

Compartimento do Congelador ....6

LIMPEZA E MANUTENÇÃO ....7

Descongelação 8

Compartimento do refrigerador 8

Compartimento do Congelador 8

Mudança da lâmpada de iluminação interior 9

TRANSPORTE E MUDANÇA DA POSIÇÃO DE INSTALAÇÃO .....9

Mudança do sentido das portas 9

ANTES DE CONTACTAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA..10

Recomendações ...... 11

DESCRIÇÃO GERAL DO APARELHO 12

PARTE -1. ANTES DE USAR O FRIGORÍFICO

Instruções De Segurança

- Este modelo, que contém R600a (o isobutane do refrigerador), gás natural que é muito amigo do ambiente, mas ao mesmo tempo, muito combustível. Quando transporta e instala a unidade, terá de ter cuidado e assegurar-se que nenhum dos componentes do circuito de refrigeração é afectado. No caso de danos, evitar chama directa ou fontes de ignição e ventilar a área onde sera colocada a unidade por alguns minutos.

Atenção: Mantenha as aberturas de ventilação desobstruídas..

• Não utilize dispositivos mecânicos, nem outras formas artificiais para acelerar o processo de descongelação.
• Não utilize dispositivos eléctricos no compartimento do frigorífico.
• Se este dispositivo for para substituir um frigorífico antigo com fechadura, parta ou remova a fechadura antes de colocá-lo, para proteger as crianças que ao brincar podem fechar-se a si próprias dentro.
• Os velhos frigoríficos contêm gases de isolamento e refrigeração, que devem ser correctamente removidos. Quando se desfizer do seu antigo aparelho, entre em contacto com o serviço de recolha de sucata da sua área ou com o seu representante se tiver questões. Assegure-se que as tubeiras do seu antigo frigorífico não se vão romper quando forem recolhidas pelos serviços de limpeza.

Nota importante:

Leia este livro antes de ligar o aparelho. O fabricante não assumirá a responsabilidade no caso de uma incorrecta instalação e utilização diferente aquela exposta neste livro.

Recomendações

Aviso: Não use dispositivos mecânicos ou outros meios artificiais para acelerar o processo de descongelação. Não use aparelhos eléctricos na gaveta de alimentos do equipamento. Mantenha os orifícios de ventilação do equipamento desobstruídos. Não danifique o circuito de refrigeração do frigorífico.

• Não utilize adaptadores ou tomadas os quais podem provocar sobreaquecimento ou queimar.
• Não utilize cabos eléctricos usados e deformados.
• Não entrelace nem dobre os cabos.

• Não permita que as crianças brinquem com o aparelho. Mantenha as Crianças longe da porta do frigorífico.
• Não utilize objectos metálicos pontiagudos para remover o gelo do congelador; podem furar o circuito de refrigeração e provocar danos irreparáveis na unidade. Utilize a pá de plástico.
• Não ligue o aparelho com as mãos molhadas.
• Não introduza líquidos voláteis, inflamáveis dentro do congelador, sobretudo bebidas gasosas, uma vez que podem provocar uma explosão.
• As garrafas que contenham uma grande percentagem de álcool, devem estar bem fechadas e devem ser colocadas na posição vertical, dentro do congelador.
• Não tocar, especialmente com as mãos molhadas, na parede refrigeradora, sob o risco de se queimar ou magoar.
• Não coma os gelados recém saídos do congelador.

- O equipamento não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos de utilização, a não ser que sejam supervisionadas ou instruídas sobre a utilização do equipamento por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brinquam com o equipamento.

- Se o cabo de alimentação se danificar, deverá ser substituído pelo fabricante ou por uma pessoa qualificada.

Instalação e Ligação eléctrica

• Este aparelho deve ser ligado a uma tensão de 220-240V e 50 Hz.
• Certifique-se, antes de efectuar a instalação, que a voltagem da sua casa corresponde à indicada para o aparelho.
• Se a tomada não combina com a ficha do frigorífico, substitua-a por uma adequada (até 16 A)
• Utilize uma tomada provida de ponto de terra. No caso da tomada onde quer ligar o aparelho não ter o ponto de terra, consulte um electricista qualificado.
• O Fabricante declina qualquer responsabilidade no caso de não se seguirem as recomendações eléctricas indicadas neste ponto do Manual.

- Não expor o aparelho ao sol directo.

- Não utilizar em espaços ao ar livre e não deve ser exposto à chuya.

- Coloque o frigorífico num lugar seco e arejado e não o coloque perto de uma fonte de calor. Deve colocá-lo a um mínimo de 50 cm dos aquecedores a gás ou estufas de carvão e a 5 cm das estufas eléctricas.

- Mantenha a parte de cima do frigorífico livre até 15 cm.

- Não coloque objectos pesados nem grandes quantidades sobre o aparelho.

- Se o aparelho está instalado próximo de outro frigorífico ou congelador mantenha um mínimo de separação de 2 cm para prevenir a condensação.

- Instale os separadores de plástico no condensador, na parte posterior do frigorífico para prevenir inclinação com a parede para um óptimo rendimento.

- O aparelho deve ficar bem apoiado no solo e bem nivelado. Utilize os dois rolos que se encontram na parte posterior da base para compensar o desnível.

- O exterior do aparelho e os acessórios interiores devem ser limpos com uma solução de água e sabão líquido suave; o interior do aparelho deve ser limpo com bicarbonato de sódio dissolvido em água morna. Depois de estarem secos, coloque os acessórios.

Antes de Por o Aparelho a Funcionar

• Aguarde 3 horas antes de ligar o aparelho, obtendo desta forma um melhor funcionamento.
• Pode aparecer um cheiro quando liga o aparelho, o qual desaparecerá depois do aparelho começar a esfriar.

• O Termóstato regula a temperatura interior do frigorífico e do congelador. Operando sobre o comando do Termóstato, pode seleccionar desde 1 até ao 5, se quiser mais frio. A posição « 0 » significa que o termóstato não funciona e não está a refrigerar.
• Para congelar a curto - prazo, pode regular o comando do termóstato entre o mínimo e o médio. (1 – 3)
• Para congelar a longo - prazo, pode regular o comando para o médio.(3 - 4)

Atenção : A temperatura no interior do refrigerador pode variar, dependendo da frequência de abertura da porta, temperatura ambiente no quarto e da quantidade e natureza dos alimentos introduzidos. Se for necessário, altere a temperatura.

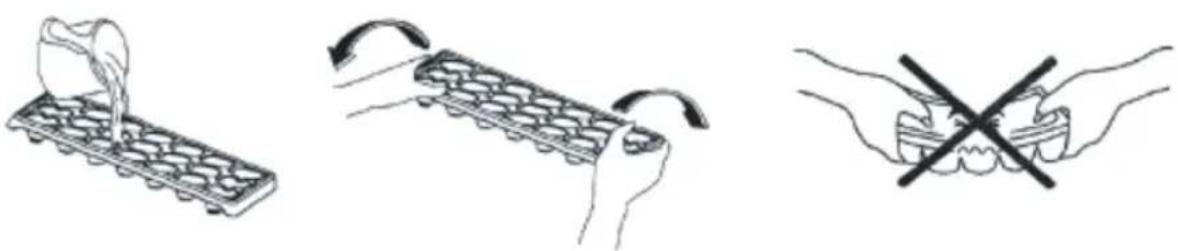

Acessórios

• Encha a bandeja de gelo de água e coloque no compartimento do congelador.
• Depois da água se transformar completamente em gelo, pode retorcer a bandeja como se mostra na Fig. para obter os cubos de gelo.

PARTE -3. DISTRIBUIÇÃO DOS ALIMENTOS NO APARELHO

Compartimento do refrigerador

• Para reduzir a humidade e consequente aumento de gelo, nunca coloque, no congelador, líquidos sem estarem hermeticamente fechados. O gelo tende a concentrar-se nas partes mais frias do evaporador, o que requer uma descongelação mais frequente.
• Nunca coloque comida quente no refrigerador. A comida deve arrefecer à temperatura ambiente e deve ser colocada no refrigerador de forma a permitir a circulação do ar.
• Nada deverá tocar a parede da parte de trás porque pode produzir gelo e a embalagem pode ficar colada à parede. Não abra o refrigerador frequentemente.
• Organize a carne e o peixe limpo(introduzidos em embalagens de plástico) os quais irá usar em 1-2 dias, no compartimento do fundo(o qual está em cima da parte encurvada) uma vez que esta é a secção mais fria e assegurará as melhores condições armazenamento.
• Pode colocar as frutas e os legumes na parte encurvada sem acondicionar.

Compartimento do Congelador

• O uso do congelador é para armazenar alimentos por períodos longos de tempo e para fazer cubos de gelo.
• Para congelar alimentos frescos, assegure-se que de acordo com a superfície do congelador, os alimentos estão em contacto com a superfície congeladora.
• Não coloque alimentos frescos ao lado de alimentos congelados, pois estes podem descongelar.
• Para congelar alimentos frescos ( p.e. carne, peixe e carne picada), proceda à divisão para o consumo diário.
• Depois de descongelar o aparelho, substitua os alimentos e consuma os que retirou num período curto de tempo.
• Nunca coloque alimentos quentes no congelador. é desaconselhável para os alimentos congelados.
• Para congelar alimentos congelados industrialmente siga as instruções do fabricante, no caso de não constar as instruções, não deve congelar os alimentos por um período superior a 3 meses após a compra do produto.
• Quando comprar comidas congeladas assegure-se que estas foram congeladas a uma temperatura satisfatória e que a embalagem está intacta.
• Os alimentos congelados devem ser transportados em recipientes apropriados para manter a qualidade da comida e devem ser colocados no congelador o mais rápido possível.
• Se uma embalagem de comida congelada mostra sinais de humidade e apresenta uma dilatação anormal, é provável que tivesse sido armazenada a uma temperatura inadequada e que os conteúdos estão deteriorados.
• A vida de congelação dos alimentos depende da temperatura do local, configuração do termóstato, frequência de abertura da porta, do tipo de comida e do tempo de transporte do produto desde a loja até casa. Siga sempre as instruções da embalagem e nunca exceda o máximo de tempo indicado.

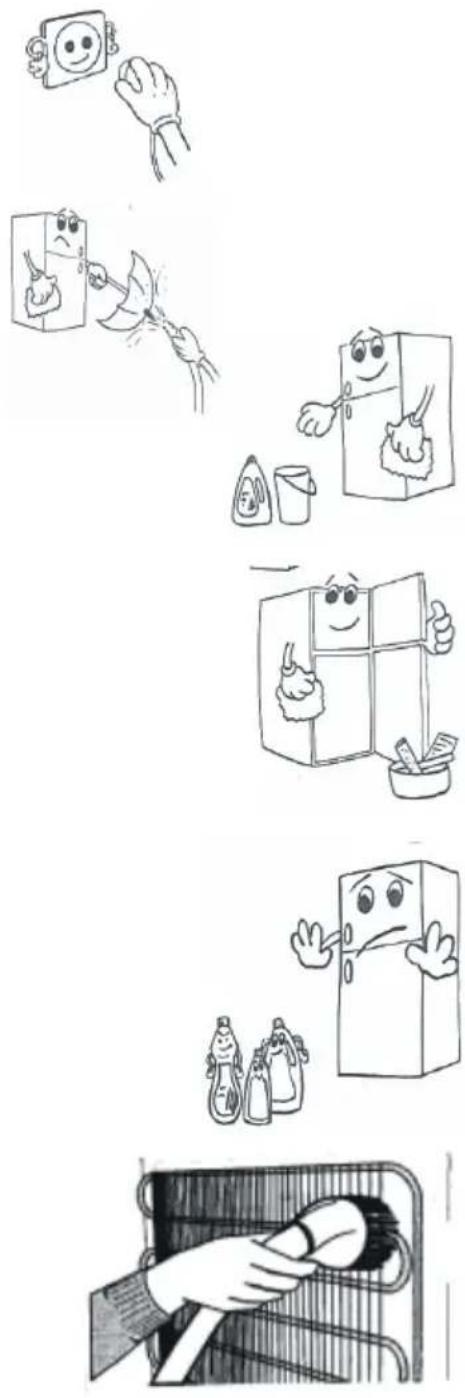

PARTE -4. LIMPEZA E MANUTENÇÃO

• Desligue-o da rede eléctrica antes de limpar.
• Não limpe o aparelho utilizando grande quantidade de água.
• O compartimento do refrigerador deve ser limpo periodicamente, utilizando uma solução de bicarbonato e água morna.
• Limpe os acessórios com sabão e água, separadamente, Não os lave na máquina de lavar loiça.
• Não use pós, detergentes ou sabões abrasivos. Depois de limpar, passe por água limpa e seque cuidadosamente. Depois de terminar a limpeza, ligue, novamente, à rede eléctrica com as mãos secas.
• Deve limpar pelo menos duas vezes por ano, o condensador com uma vassoura a fim de economizar energia e aumentar o rendimento.

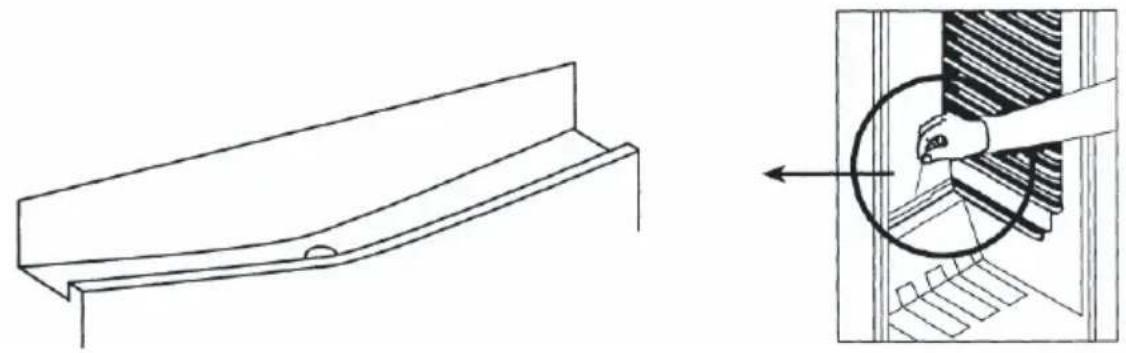

Compartimento do refrigerador

• A descongelação acontece automaticamente no refrigerador durante operação; a água descongelada é conduzida para a bandeja de evaporação, e evapora-se automaticamente.
• A bandeja de evaporação e o conduto de evacuação para a água descongelada, devem ser limpos periodicamente com o tampão - filtro para impedir que a água se acumule no fundo do frigorífico e saia para fora.
• Também pode verter 12 copo da água para limpar por dentro o conduto de evacuação.

Compartimento do Congelador

O gelo acumulado no congelador deve ser removido periodicamente. (Use a pá fornecida) O compartimento do congelador deve ser limpo do mesmo modo que o compartimento de refrigerador, pelo menos duas vezes ao ano.

Para isto;

• Na véspera de descongelar, fixe o termóstato no "5" posicione para congelar os alimentos completamente.
• Durante a descongelação, os alimentos devem ser embrulhados em várias camadas de papel e devem manter-se num lugar fresco. A inevitável elevação de temperatura, encurará a vida de armazenamento dos alimentos. lembre-se de utilizar estes alimentos dentro de um período relativamente curto de tempo.
• Fixe o termóstato na posição « 0 » ou desligue o aparelho; deixe a porta completamente aberta até à total descongelação.
• Para apressar o processo de descongelação, coloque uma ou mais bacias de água morna no compartimento do congelador.
• Seque o interior do aparelho cuidadosamente e fixe o termóstato na posição MAX.

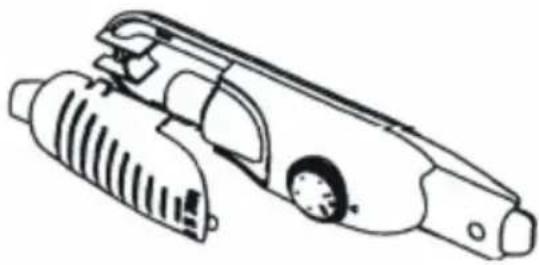

Mudança da lâmpada de iluminação interior

Ao substituir a lâmpada de iluminação interior;

1. Desligue da corrente eléctrica
2. Aperte os ganchos nos lados na parte posterior da caixa e remova-a
3. Mude a lâmpada incandescente por uma nova de não mais de 15 W.
4. Coloque o protector e depois de esperar 5 minutos, tape a unidade.

PARTE -5. TRANSPORTE E MUDANÇA DA POSIÇÃO DE INSTALAÇÃO

Transporte e Mudança da Posição de Instalação

• A embalagem original e o polystyrene espumado (PS) pode-se guardar.
• Durante o transporte o aparelho, deve ser amarrado com uma faixa larga ou uma corda forte. Devem ser seguidas as instruções mencionadas na embalagem durante o transporte.
• Antes de transportar ou mudar a posição anterior, devem ser retirados todos os objectos moveis (por ex. separadores) ou fixos com faixas para prevenir a vibração.

Mudança do sentido das portas (Em alguns modelos)

No caso de necessitar mudar o sentido das portas, consulte o Serviço de assistência técnica.

PARTE -6.

ANTES DE CONTACTAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

Se seu frigorífico não está a trabalhar adequadamente, pode ser um problema secundário, então confira o seguinte, antes de chamar um electricista para economizar tempo e dinheiro.

O que fazer, se o frigorífico não funciona;

Verifique que;

• Não há corrente eléctrica,
• O interruptor geral da casa não está desligado,
• O termóstato está na posição « 0 »,

- A tomada não é suficiente. Para conferir isto, ligue noutro aparelho e comprove que funciona.

Isto é o que deve fazer se o aparelho não funciona correctamente;

Verifique que;

• Não sobrecarregou o aparelho,
• As portas estão perfeitamente fechadas,
• Não há sujidade no condensador,
• Há bastante espaço entra as paredes traseiras e laterais.

Se há barulho;

O gás refrigerante que circula no circuito de refrigerador pode fazer um ruído(um leve borbulhar) até mesmo quando o compressor não está a funcionar. Não se preocupe, isto é bastante normal. Se estes sons são diferentes, verifique que;

• o aparelho está bem nivelado,
• Nada está a tocar na parte traseira,
• Os objectos sobre o aparelho vibram.

Se há água na parte mais baixa do frigorífico ;(no modelo 145l )

Verifique que ;

O conduto de evacuação não está entupido (Use o tampão -filtro para limpar o conduto)

Se o frigorífico não arrefecer o suficiente:

O frigorífico foi concebido para funcionar numa temperatura ambiente definida nos padrões, de acordo com a classe climática estipulada no rótulo informativo. É recomendado não utilizar o frigorífico fora dos limites estipulados em termos de eficiência de arrefecimento.

Classe climática Temperatura Ambiente (°C)
T	Entre 16 e 43
ST	Entre 16 e 38
N	Entre 16 e 32
SN	Entre 10 e 32

Recomendações

• Para aumentar espaço e melhorar a aparência, a «secção de esfriamento» deste aparelho é posicionada dentro da parede na parte de trás do compartimento do refrigerador. Quando o aparelho está a funcionar, esta parede está coberta com gelo ou gotas de agua ,dependendo se o compressor está a funcionar ou não. Não se preocupe. Isto é bastante normal. o aparelho só deve ser descongelado se apresentar uma camada de gelo excessivamente grossa na parede.
• Se o aparelho não é usado durante um tempo longo (por exemplo durante as férias de Verão posicione o comando do termóstato na posição « 0 » Descongele e limpe o refrigerador e deixe a porta aberta para prevenir a formação de cheiros desagradáveis.
• Para parar completamente o aparelho, desligue da ficha principal (para limpar)

Informação de conformidade

• A classe tropical é definida para temperaturas ambientes ente 16°C e 43°C De acordo com as normas TS EN 15502.
• O dispositivo foi concebido de acordo com as normas E N1 55 02, IE C6 03 35 -1 / IEC60335-2-24, 2004/108/EC.

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.

O símbolo

no produto, ou nos documentos que acompanham o produto,

indica que esta aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico. A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

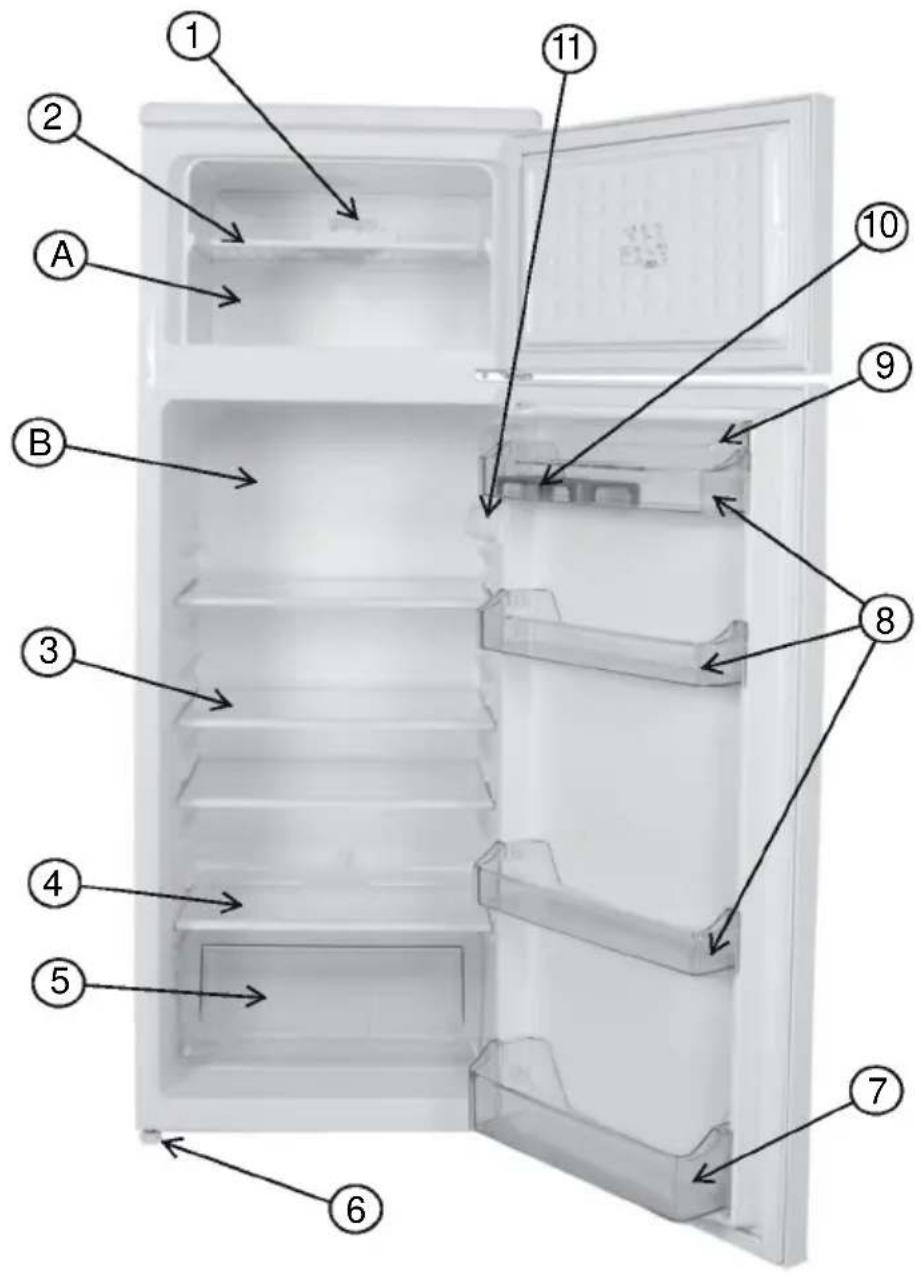

PARTE -7. DESCRIÇÃO GERAL DO APARELHO

Esta apresentação é apenas para informação sobre as partes do electrodoméstico. As partes podem variar conforme o modelo.

A) Compartimento do congelador
B) Compartimento do refrigerador

7) Prateleira para garrafas
8) Prateleira para queijo e manteiga
9) Cobertura para a estante da manteiga e queijo
10) Suporte para ovos
11) Caixa do termóstato
