MANUAL DE UTILIZADOR MET 192 X Meireles

INSTRUÇÕES DE SEGURANÇA E PROTEÇÃO

Leia atentamente as instruções de segurança e proteção e guarde-as para referência futura.

. Este aparelho pode ser utilizado por crianças a partir de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, desde que tenham recebido supervisão ou instrução sobre o uso seguro do aparelho e compreendam os riscos envolvidos.
. Este produto foi projetado para uso doméstico e não é adequado para uso comercial.

Utilize o produto de acordo com a finalidade descrita neste manual.

. A tensão de funcionamento do seu produto é de 220 - 230 Volt\~50 Hz.
. Durante a montagem, o cabo de alimentação do aparelho não deve ser exposto a compressões ou esmagamentos. O cabo de alimentação não deve passar perto dos fogões. Tais situações podem causar um incêndio.
. Não insira o plugue na tomada antes de instalar o produto.

. Ligue o produto somente após colocar

panela, frigideira, etc., no fogão. Caso contrário, a alta temperatura pode causar danos a algumas partes do produto.

. Desligue o fogão antes de retirar a panela, frigideira, etc., do fogão.
. Lave os filtros de óleo pelo menos uma vez por mês. Troque os filtros de carvão a cada 3 meses.
. Não cozinhe alimentos inflamáveis sob o produto.
. Para cortar a eletricidade do produto em caso de perigo, certifique-se de que a tomada onde o plugue está conectado seja de fácil acesso.
. Não opere seu produto sem filtro, nem remova os filtros enquanto o produto estiver funcionando.
. Use apenas peças originais ou recomendadas pelo fabricante.
. Siga as regras e diretrizes das autoridades competentes sobre a descarga do ar de saída.

(Este aviso não é válido para uso sem duto.)

. Ao fazer uma conexão de duto ao seu produto, use tubos com diâmetro de 150 mm ou 120 mm.
A conexão do tubo deve ser a mais curta possível e com poucas curvas. . Para sua segurança, use fusível "MAX 6 A" na instalação.
. No ambiente onde o produto será utilizado, a exaustão deste aparelho, que funciona com óleo combustível ou combustíveis gasosos, como aquecedor de ambiente, deve estar completamente isolada do volume onde está localizado.
. Mantenha todos os materiais de embalagem fora do alcance das crianças.
. Quando a instalação do produto for concluída, deve haver uma distância de pelo menos 65 cm entre o produto e os fogões elétricos, e pelo menos 75 cm entre os fogões que funcionam com gás ou outros combustíveis.

Conformidade com a Regulamentação WEEE e Descarte de Produtos de Resíduos

Este produto não contém substâncias nocivas e proibidas especificadas no "Regulamento de Controle de Resíduos de Equipamentos Elétricos e Eletrônicos" publicado pelo Ministério do Meio Ambiente e Urbanização da T.R.

Este dispositivo está em conformidade com a Regulamentação WEEE. Este produto é fabricado com peças e materiais de alta qualidade que podem ser reciclados e reutilizados. Portanto, não descarte o produto juntamente com o lixo doméstico ou outros resíduos ao final de sua vida útil.

Conformidade com a Regulamentação WEEE e Descarte de Produtos de Resíduos

Este produto não contém substâncias nocivas e proibidas especificadas no "Regulamento de Controle de Resíduos de Equipamentos Elétricos e Eletrônicos" publicado pelo Ministério do

Este dispositivo está em conformidade com a Regulamentação WEEE. Este produto é fabricado com peças e materiais de alta qualidade que podem ser reciclados e reutilizados. Portanto, não descarte o produto juntamente com o lixo doméstico ou outros resíduos ao final de sua vida útil.

MODOS DE OPERAÇÃO - USO SEM CONEXÃO DE DUTO

O ar sugado é limpo ao passar pelo filtro de gordura e por um filtro de carvão ativado e é devolvido à cozinha. Os filtros de carvão são usados quando não é possível ter uma chaminé na casa.

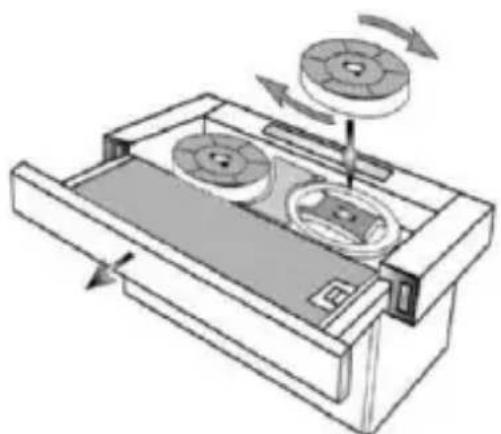

Os filtros de carvão redondos são fixados nas abas da tampa do motor do produto girando-os no sentido horário. Em termos de uso e desempenho, recomenda-se substituir os filtros de carvão a cada 3 meses. Os filtros de carvão não são laváveis.

TROCA DA LÂMPADA

Ao trocar a lâmpada, desligue a conexão elétrica do seu produto. Enquanto as lâmpadas estiverem quentes, podem queimar sua mão; espere que esfriem.

Para a troca da lâmpada tipo vela, remova o filtro de cassete de alumínio. Retire a lâmpada defeituosa e substitua-a por uma nova lâmpada do mesmo valor.

Existem dois tipos de spots LED redondos: com e sem mola. Para remover o spot redondo com mola, basta puxar o spot para baixo pressionando as molas para cima. Para remover o spot sem mola, basta puxar o spot para baixo pressionando as abas plásticas ao redor do spot.

Para remover a lâmpada LED oval, primeiro remova o filtro de cassete de alumínio na parte traseira. Ela pode ser deslocada pressionando as abas na parte de trás da lâmpada oval.

	Controle o contato elétrico.(A tensão da rede deve ser 220V)	Controle o interruptor do motor.(O interruptor do motor deve estar na posição aberta)	Controle o interruptor da lâmpada.(O interruptor da lâmpada deve estar na posição aberta)	Controle o filtro de alumínio.(O filtro de cassette de alumínio deve ser lavado uma vez por mês normalmente)	Controle as lâmpadas.(As lâmpadas devem estar intactas.)	Controle o duto de exaustão de ar.(O duto de exaustão de ar deve estar aberto.)	Verifique o filtro de carvão.(Para aqueles que trabalham com filtros de carvão)Os filtros de carvão devem ser trocados uma vez a cada 3 meses normalmente.
O Exaustor Não Está Funcionando	x	x
A lâmpada de iluminação não está funcionando	x		x		x
A traçao do exaustor está fraca				x		x	x

INSTALAÇÃO DO DISPOSITIVO

Antes de iniciar a instalação, leia as informações de segurança no manual do usuário.

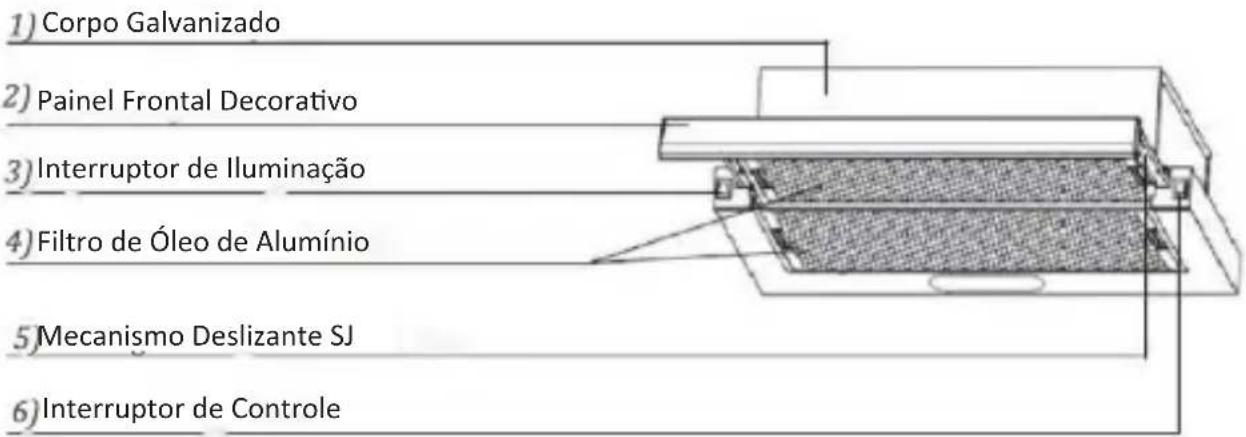

Para a montagem do exaustor deslizante, faça um furo de 4 mm na madeira nos pontos correspondentes aos orifícios de montagem. Monte o produto a partir de quatro (4) pontos usando os parafusos de montagem fornecidos com o dispositivo.

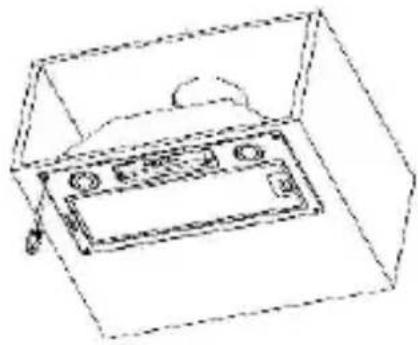

Esquema de Montagem do Exaustor Deslizante

Para a montagem do exaustor padrão, faça um furo de 4 mm na madeira nos pontos correspondentes aos orifícios de montagem. Monte o produto a partir de quatro (4) pontos usando os parafusos de montagem fornecidos com o dispositivo.

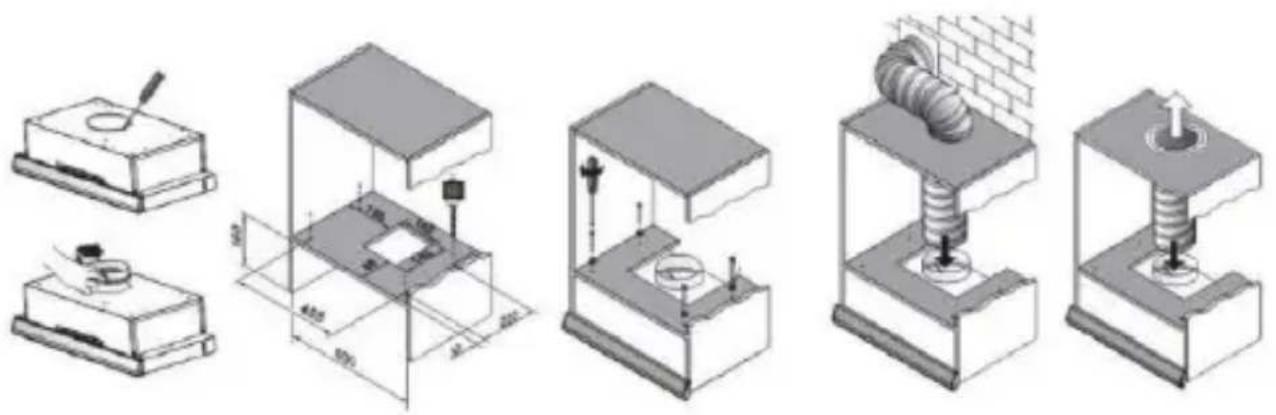

Após colocar o duto de plástico na saída do motor, fixe o tubo de alumínio flexível no duto de plástico. Encaixe a outra extremidade do tubo no orifício da chaminé na parede. A imagem de exemplo é a seguinte.

Quando o conjunto deslizante se move, o painel frontal não deve esfregar contra a porta do armário. Um tubo de saída de ar adequado deve ser conectado à saída de ar do exaustor na parte interna do armário. Nos casos em que o tubo de conexão da chaminé precisar ser longo, o uso de um tubo com superfície interna lisa preservará o desempenho de sucção de ar do produto.

NOTA: É responsabilidade do cliente fornecer o tubo de saída de ar e a braçadeira.

Para a montagem de um exaustor totalmente embutido, faça um furo de 4 mm na madeira nos pontos correspondentes aos orifícios de montagem. Monte o produto a partir de quatro (4) pontos usando os parafusos de montagem fornecidos com o dispositivo.

Para a montagem sem parafusos do exaustor totalmente embutido, dois pinos de tensão (aparelho de montagem oculto) nas laterais do exaustor são colocados na madeira, depois parafusados com a ajuda de uma chave de fenda, conforme mostrado na figura, e o processo de montagem é realizado.

Ligar/Desligar

Motor funcionando no Nível 1

Motor funcionando no Nível 2

Motor funcionando no Nível 3

Lâmpada Ligada/Desligada

Esquema de Montagem do Modelo Gd82

Para a montagem de um exaustor totalmente embutido, faça um furo de 4 mm na madeira nos pontos correspondentes aos orifícios de montagem. Monte o produto a partir de quatro (4) pontos usando os parafusos de montagem fornecidos com o dispositivo.

Para a montagem sem parafusos do exaustor totalmente embutido, dois pinos de tensão (aparelho de montagem oculto) nas laterais do exaustor são colocados na madeira, depois parafusados com a ajuda de uma chave de fenda, conforme mostrado na figura, e o processo de montagem é realizado.

Ligar/Desligar
① Motor funcionando no Nível 1
② Motor funcionando no Nível 2
③ Motor funcionando no Nível 3
Lâmpada Ligada/Desligada

max 457

A lâmpada fica à esquerda quando o slide é puxado. O interruptor de controle do motor está à direita quando o slide é puxado.

. **Interruptor A**: Controle da iluminação
. **Interruptor B**: Controle de 1ª e 2ª velocidades
. **Interruptor C**: Controle de 3ª velocidade

O interruptor do motor do ventilador (Interruptor B e C) possui 3 estágios. Você pode ligar e desligar a lâmpada de iluminação do seu exaustor usando o interruptor A.

A

B

C

1 Iluminação

Luz Ligada / Desligada

2 Ventiladores

0. Ventilador Desligado

1. Nível de ventilador 1

2. Nível de ventilador 2

3. Nível de ventilador 3

Motor funcionando no Nível 1

Motor funcionando no Nível 2

Motor funcionando no Nível 3

Lâmpada Ligada/Desligada

USO COM FILTRO DE CARVÃO E MECANISMO DE SOPRO FRONTAL

Se não houver conexão de chaminé para exaustão na cozinha, o uso de filtros de carvão é obrigatório. Em exaustores padrão, o mecanismo de sopro frontal é ativado quando o filtro de carvão é usado.

A parte traseira do produto é fechada colocando o plástico de fechamento da saída de chaminé, que está indicado na imagem número 1, nas abas do produto, retirado do saco de montagem fornecido com o produto. O filtro de carvão relevante é fixado na tampa do motor girando-o no sentido horário, conforme indicado na imagem número 3. A peça plástica indicada na imagem número 4 é removida de seu lugar e a pequena peça plástica indicada na imagem número 5, incluída no saco de montagem, é parafusada no lugar da peça plástica removida no número 4. Desta forma, o produto fica pronto para uso com filtro de carvão e sopro frontal.

Para usar o exaustor padrão com motor duplo como sopro frontal, o slide do recipiente plástico é puxado em direção à letra R, e os filtros de carvão redondos mostrados no produto são fixados. O plástico de fechamento da saída de chaminé é fixado na parte de saída da chaminé do produto, tornando-o pronto para uso com um filtro de carvão.

Se você precisar de envio:

. Se possível, transporte-o em sua caixa original.

. Se o exaustor deslizante não tiver sua caixa original, prenda-o ao corpo com fita adesiva para evitar que o painel deslizante se mova durante o transporte.

. Tome precauções contra possíveis impactos ao seu produto.

. Mantenha seu produto em sua posição normal durante o transporte.

Ligar/Desligar
① Motor funcionando no Nível 1
② Motor funcionando no Nível 2
③ Motor funcionando no Nível 3
Lâmpada Ligada/Desligada
