| Tipo de produto | Placa de cozinhar a gás de encastre |
| Marca | Meireles |
| Modelo | MG 4750 X |
| Número de queimadores | 4 |
| Material | Aço inoxidável |
| Dimensões (L x P x A) | 580 x 510 x 60 mm |
| Recorte necessário (L x P) | 560 x 490 mm |
| Peso líquido | 8 kg |
| Alimentação de gás | Gás natural (G20) ou GPL (G30/G31) |
| Potência total | ~9,5 kW |
| Consumo de gás (G20) | ~0,9 m³/h |
| Acendimento | Elétrico integrado (pilhas ou rede) |
| Segurança | Dispositivo de segurança de chama (termopar) |
| Função de segurança | Corte automático de gás em caso de extinção da chama |
| Grelhas | Ferro fundido esmaltado, amovíveis |
| Limpeza | Limpar com pano húmido e detergente neutro; não usar abrasivos |
| Peças de substituição | Queimadores, válvulas, grelhas, botões, acendedor |
| Classe de eficiência energética | Não aplicável (gás) |
| Garantia | 2 anos (legal) |
| País de origem | Portugal |
Perguntas frequentes - MG 4750 X Meireles
Perguntas dos utilizadores sobre MG 4750 X Meireles
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fogão em formato PDF gratuitamente! Encontre o seu manual MG 4750 X - Meireles e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MG 4750 X da marca Meireles.
MANUAL DE UTILIZADOR MG 4750 X Meireles
Obrigado por ter escolhido este aparelho. Antes de usar o aparelho, por favor leia os avisos e as instruções do manual. Isto facilita a operação e também prolonga a vida do produto. Mantenha-o para referência.
Índice
Informação de segurança ____ 1
Modelos 2
Conexão de gás 3
Instruções de uso 3-4
Limpeza e manutenção 5-6
Instalação 7-8
Instruções de Instalação ____ 9-10
Uso correcto da placa____11
Aviso de segurança importante____12
Segurança infantil____13
Segurança infantil
. A placa está concebida para ser utilizada por adultos. Não permita que as crianças brinquem perto do produto.
. Este aparelho não deve ser utilizado por crianças ou pessoas com
incapacidades físicas, sensoriais ou mentais sem o acompanhamento de uma pessoa responsável.
. A placa fica quente quando se usa. As crianças devem estar afastadas.
. As crianças podem se ferir ao pegar em panelas ou tachos da placa.
Durante o uso
. Esta placa está concebida para uso doméstico, não para uso comercial ou industrial.
. O aparelho deve estar conectado ao uma evacuação de combustão. Deve estar instalado de acordo com o regulamento de instalação actual. Preste atenção aos requisitos de ventilação.
. Quando em uso uma placa de gás produz calor e fumo na sala onde se encontra. Certifique-se que a ventilação do ar é boa, para permitir oxigenação.
. Não use a placa se estiver em contacto com a água, ou se estiver com as mãos molhadas.
. Quando usa outros aparelhos eléctricos, assegure-se que o cabo não está em contacto com partes quentes destes.
. Não deixe a placa a funcionar sem acompanhamento.
. Não use pratos de plástico ou alumínio.
. Não limpe o aparelho a vapor.
Informação de segurança importante
Instalação
O aparelho deve ser instalado e reparado por pessoal qualificado como indica a regulação de Gás.
. Remova a embalagem antes de usar o produto.
. Asseguere-se que o fornecimento de energia a gás ou eléctrico cumpre com o disposto na etiqueta do produto.
. Não tente modificar a placa de qualquer forma, sem o apoio de uma pessoa competente e que cumpre a regulação actual.
Quando a placa é instalada pela primeira vez
Uma vez instalada é importante remover os materiais de protecção.
Informação Ambiental
Após a instalação, por favor coloque a embalagem no local respectivo para proteger o ambiente.
. Quando deitar fora o aparelho antigo, certifique-se que fica inutilizável, corte o cabo.
. O símbolo | no produto ou na embalagem indica que o produto não pode ser tratado como lixo normal. Deve ser entregue num ponto de recolha próprio ou entregue à loja onde adquiriu. Prevenindo assim consequências negativas para o ambiente.
Informação de Segurança
a) O aparelho está predefenido para 230 V.
b) Como o cabo está ligado à terra, a tomada também deve estar.
c) Não coloque o cabo perto de zonas quentes.
d) Certifique-se que o tubo de gás cumpre os requisitos.
e) Após grampear o tubo de gás com um bocal, fixe o tubo com um clip. Use água de sabão para confirmar que não há fugas de gás.
f) Certifique-se que o regulador GPL que vai usar está confortável com a pressão de 30mbar.
g) A pressão do gás natural é de 25mbar.
h) O tubo do gás deve ser inferior a 120cm.
i) Se necessitar converter o gás, a Meireles oferece esse serviço.
j) Se tiver alguma dificuldade contacte-nos.
Nota: Mesmo que seja durável, deve mudar o tubo de gás em cada 4-5 anos.
. Não exponha o tubo de gás a peso excessivo ou batidas.
. Não deixe cair panelas nos queimadores.
. Use panelas do diâmetro dos queimadores.
Nota: Pode regular a chama ao girar o botão entre chama pequena ou grande.
. Use 12-18 cm de diâmetro de panelas para o queimador auxiliar.
. Use 24-28 cm de diâmetro de panelas para o queimador Wok.
. Centre a panela no queimador
Modelos
MG 4320 X
MG 4640 X MG 4641 X
MVG 4640 N
MG 4750 X
MVG 4650 N
MVG 7650 N
Para assegurar a máxima eficiência do queimador, é fortemente recomendado o uso de panelas e tachos com a parte inferior plana que se ajuste ao queimador usado de forma à chama não se dispersar fora do utensílio.
Assim que um líquido estiver a ferver, diminua a chama para evitar derrame de líquidos.
⚠ Use só panelas e tachos com formato achatado
Se usar um tacho de molhos mais pequeno do que o recomendado, a chama na parte inferior vai dispersar e causar sobreaquecimento nas pegas.
i Atente a cozinhados com óleos e gordura porque podem provocar fogo se sobre aquecidos.
O aço inox pode ficar manchado com chama excessiva. Cozinhados prolongados com pratos em ferro fundido, panelas ou potes de ferro ou barro não são recomendados.
Não coloque utensílios deformados nos queimadores, podem derramar o conteúdo e provocar acidentes.
Os tachos não devem entrar na zona de controlos.
Antes de qualquer manutenção desligue o aparelho e remova da corrente eléctrica.
A placa é melhor limpa quando quente, porque os derrames podem ser limpos mais facilmente do que quando secam.
Instruções de instalação
Conexão eléctrica
Assegure-se que a voltagem e cabos são coerentes com a etiqueta, antes de fazer a ligação eléctrica.
. Se o aparelho estiver conectado directamente à central, deve ter um switch apropriado com 3mm de distância de contacto. Não use um adaptador.
. Use uma ligação de terra
O fabricante declina responsabilidade de uma instalação incorrecta. Se o cabo necessitar de ser reparado, uso um que aguente calor até 90°C. Deve confirmar com um serviço autorizado. Também no cabo de ligação ao aparelho deve estar com conexão amarela-verde, que é 20mm mais larga que as outras.
Propriedades Técnicas Gerais
| Categoria | II 2H 3B/P | 220 - 230V AC - 50Hz |
| Queimador Rápido LPG, 30mbar | ||
| Queimador Rápido | 3.0 (kw) | 224 gr/h |
| Queimador Semi-Rápido | 1.75 (kw) | 130 gr/h |
| Queimador Auxiliar | 1.00 (kw) | 71 gr/h |
| Queimador Wok | 3.8 (kw) | 230 gr/h |
Conexão de gás
Antes da instalação verifique que o fornecimento de gás é compatível com o produto. Para isso, pode verificar na etiqueta para que tipo de gás o produto está preparado. A ligação é feita por um metal tubular, não pode estar em contacto com outras peças ou sujeito a impactos.
Instruções para uso
Queimador a gás seguro
Os modelos Meireles têm um dispositivo de corte da chama de gás, prevenindo acidentes que possam resultar do derrame de conteúdos das panelas ou uma interrupção do fornecimento de gás.
Uso do queimador

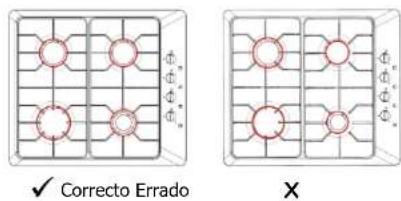

Para melhor uso em eficiência dos queimadores, use tachos com diâmetro proporcional ao tamanho do queimador.
AVISO:
Não use o sistema de ignição mais de 15 segundos. Se não ligar espere um minuto.
⚠️ Leve o manípulo à potência máxima. Mantenha o botão premido por 4 ou 5 segundos para permitir a ligação da chama.
Uso da grelha;
Assegure-se que a posição da grelha está correcta, verifique as borrachas de protecção das grelhas.
Instruções de uso
Coroas de gas
Gire o manípulo do gas que liga a chama pela coroa.
□ Quadrado: torneira desligada;
□ Chama grande: fornecimento de gás no máximo;
□ Chama pequena: fornecimento de gás no mínimo.
Ligar os queimadores
Se a ignição não for automática mantenha o manipulo premido e gire-o no sentido contrário do relógio até à temperatura desejada. O ajuste deve ser feito entre a chama pequena e grande. Gire no sentido contrário para desligar.
Ignição automática
Mantenha o manipulo premido e liberte-o, girando-o no sentido contrário do relógio até ao □ símbolo.
Instruções de instalação
Descarga dos fumos de combustão
Assegure-se que a circulação de ar é adequada com os standards. O oxigénio necessário para a combustão é de 2m3 por 1kW de energia (gas).
Área de Instalação;
Mantenha a sala bem ventilada para a suficiente combustão. Ar corrente, o tamanho da ventilação aberta deve ser de 100cm2 de secção de trabalho para a parede exterior para fornecer o ar corrente. Se não tiver um sistema de segurança de gás, a secção deve ser de 200cm2.
A ventilação aberta não pode ser fechada na superfície e na parede. Deve estar cerca do chão.
Descarga de fumos de combustão:
O uso de um exaustor para os fumos de combustão.
A: ventilação aberta
Este procedimento deve ser tomado por um técnico qualificado.
O aparelho deve ser instalado de acordo com a norma. O tipo de gás do produto é GPL.
Posicionar a placa na mesa
Qualquer tipo de mesa que seja estável à temperatura de 90°C.
Dimensões da figura como mostra na página 8.
. Se a placa for instalada sem forno em baixo, deve usar um painel para separar a placa da subdivisão com o mínimo de 10mm.
. Se a placa for instalada com um forno, a distância deve ser de 15mm e as instruções para o uso devem ser seguidas. A conexão eléctrica deve estar separada.
Colocar a placa na mesa
Sigam as instruções;
. Cementsa a banda de insulação, à volta da furação da placa para prevenir que qualquer substância externa entre na placa.
. A placa deve ser colocada no centro da furação com cuidado.
. Pode usar a placa de metal para ajudar a fixar a placa.
Serviço Pós-Venda:
Pode consultar a lista de centros para optar pelo mais próximo da sua residência no site da marca.
Considere:
- Quando compra, verifique a garantia.
- Deve usar o manual de produto.
- Peça a identificação do técnico assim que ele chega.
- Peça a factura no final do serviço.
- Ciclo de vida: 10 anos.
Limpeza e manutenção
Este aparelho não pode ser limpo com vapor
Placa
Limpe regularmente a placa usando um pano húmido com ligeiro líquido de limpeza. Evite:
- Detergente e líxivia;
- Pegas em aço;
- Anti-manchas sanitários.
Se a placa estiver muito suja os produtos seguintes são recomendados:
- Produtos de limpeza de inox;
Não use ácidos ou substâncias alcaninas (vinagre, sal, limão, sumo, etc.)
a) Desligue o regulador por precaução.
b) Desconecte a tomada da corrente.
c) Se estiver quente aguarde.
d) Limpe e seque o painel de controlos, queimadores e peças esmaltadas
e) Limpe os espalhadores com água. E coloque nos sítios correctos
f) Não deve usar ácidos, gasolina, ou este tipo de substâncias.
g) Enquanto limpa o aparelho, não use material de limpeza de pó.
h) Para o vidro pode usar um agente de limpeza aceitável.
i) Não use tira nódoas, detergente e agentes excessivos.
j) Não aqueça um tacho vazio, pode danificar a superfície do vidro.
k) Quando a superfície está quente não coloque líquido no vidro.
Para melhor proteger a placa, de cada vez que usa, espere arrefecer e limpe.
Enquanto limpa não mexa nos comandos.
Peças em esmalte
Deve limpar as peças em esmalte com água e um agente de limpeza aceitável e um pano húmido. Deve secar bem.
Superfície em Aço
A superfície em aço deve ser limpa com um elemento específico para o aço.
Grelha
A grelha pode ser lavada no lava-loiças.
Queimador a gás
O queimador a gás deve ser limpo com um agente de limpeza aceitável.
Após a limpeza seque bem.
Após a limpeza coloque as peças correctamente no seu sítio.
Figura 22
Instalação
As figuras abaixo são os procedimentos a seguir na instalação;
Prepare um corte na bancada com as medidas fornecidas (meça a espessura da bancada max. 40).
30cm Inox-Vidro
60cm Inox-Vidro
70 cm Inox
