Tipo de produto	Ventilador de pedestal
Marca	Cadence
Modelo	Turbo Conforto VTR478
Dimensões (altura)	Aproximadamente 130 cm
Diâmetro das pás	45 cm
Peso	Cerca de 4,5 kg
Alimentação	220-240 V ~ 50/60 Hz
Potência	60 W
Funções	3 velocidades, oscilação automática, turbo
Controle	Painel no pedestal e controle remoto
Timer	Sim, até 7 horas
Nível de ruído	Aproximadamente 55 dB na velocidade máxima
Material das pás	Plástico ABS
Base	Circular, com peso para estabilidade
Limpeza	Limpar com pano úmido e detergente neutro; não submergir em água
Manutenção	Verificar aperto dos parafusos periodicamente
Segurança	Desligar da tomada antes de limpar; não cobrir o aparelho
Peças de reposição	Disponíveis em assistência técnica autorizada
Garantia	12 meses contra defeitos de fabricação
Manual	Disponível em formato PDF no site do fabricante

Perguntas frequentes - Turbo Conforto VTR478 Cadence

Como montar o ventilador Cadence Turbo Conforto VTR478?

Para montar, encaixe o tubo na base, fixe com o parafuso incluso, encaixe o motor no tubo e aparafuse a grade protetora. Consulte o manual ilustrado para mais detalhes.

Como limpar o ventilador corretamente?

Desligue da tomada e use pano úmido com água e sabão neutro. Não use produtos abrasivos nem mergulhe o aparelho em água. Para as pás, remova a grade frontal com cuidado.

Quantas velocidades possui?

O modelo possui 3 velocidades: baixa, média e alta. A função Turbo proporciona fluxo de ar extra.

O ventilador tem oscilação?

Sim, oscilação automática horizontal para distribuir o ar por todo o ambiente. Pode ser ativada/desativada pelo botão no painel ou controle remoto.

Como usar o timer?

Pressione o botão Timer no controle remoto ou painel para programar até 7 horas. O ventilador desligará automaticamente.

O que fazer se o ventilador fizer barulho?

Verifique se todos os parafusos estão apertados e se a grade não está solta. Se o ruído persistir, pode ser problema no motor; contate a assistência técnica.

Qual a potência e consumo de energia?

A potência é de 60 W. Em uso contínuo por 8 horas, o consumo aproximado é de 0,48 kWh, variando conforme a velocidade.

Posso usar o ventilador em banheiros?

Não recomendado, pois não possui proteção contra respingos. Use apenas em ambientes secos e ventilados.

Como armazenar o ventilador fora de uso?

Desmonte as partes removíveis, limpe e guarde em local seco e longe de poeira. O ideal é manter na embalagem original ou cobrir com saco plástico.

Onde encontrar peças de reposição?

As peças originais podem ser adquiridas em assistências técnicas autorizadas Cadence ou pelo site oficial. Consulte o manual para lista de centros autorizados.

MANUAL DE UTILIZADOR Turbo Conforto VTR478 Cadence

Para encontrar a relação das Assistências Técnicas Autorizadas você pode ligar para 4020 2905 (para capitais e regiões metropolitanas) ou 0800 644 6442 (para demais localidades), em horário comercial, ou entrar no site www.cadence.com.br. Através do site você também pode tirar dúvidas, elogiar, sugerir ou reclamar. A Cadence terá o maior prazer em responder.

Obrigado por adquirir o Ventilador Cadence, modelo VTR470 | VTR478, um produto de alta tecnologia, seguro e eficiente. É muito importante ler atentamente este manual de instruções, as informações contidas aqui ajudarão você a aproveitar melhor todas as funções do produto e utilizá-lo de forma segura. Guarde este manual para consultas futuras.

1 - INSTRUÇÕES IMPORTANTES DE SEGURANÇA

Atenção! Leia todas as instruções contidas neste manual antes de operar o produto, sempre observando as indicações de segurança e seguindo as instruções para prevenir acidentes e ou ferimentos.

• Use este ventilador somente conforme descrito no manual. Outros usos não recomendados podem danificar o produto ou causar acidentes.
• Este ventilador foi desenvolvido para uso doméstico e não comercial. O produto não deve ser utilizado em áreas desabrigadas ou com incidência direta da luz do sol.
• Verifique se a tensão (voltagem) de seu produto (ver etiqueta de identificação), é a mesma da tomada a ser utilizada.
• Os invólucros plásticos e outros materiais da embalagem do produto deverão ficar longe do alcance de crianças e animais para evitar sufocamento ao brincar ou manusear tais resíduos.
• Antes de ligar seu ventilador, certifique-se que ele esteja montado corretamente.
• É recomendável estar calçado e sobre um piso seco ao utilizar qualquer produto conectado à rede elétrica.
• Sempre utilize o ventilador em superfícies planas e secas. No caso de instalação na parede certifique-se de que não exista umidade na parede. Ligar o ventilador sobre tapetes poderá causar a queda do produto.
• Evite utilizar adaptadores e extensões elétricas, prefira sempre conectar o produto diretamente em uma tomada em boas condições.
• Para evitar acidentes, se for utilizar o ventilador em locais altos, como uma mesa, certifique-se que o produto ou seu cabo elétrico não esteja ao alcance de crianças.
• Certifique-se que o ventilador esteja afastado de materiais que possam ser sugados pela hélice, como cortinas e lençóis.
• Se o cabo elétrico estiver torcido, distorça-o antes de utilizar.
• Este aparelho não pode ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com pouca experiência ou conhecimento, a menos que estejam sob a supervisão ou instrução de uma pessoa responsável pela sua segurança.
• Recomenda-se que as crianças sejam vigiadas para assegurar que elas não estejam brincando com o produto.
• Não deixe o ventilador ligado sem supervisão. Não é necessário deixar um ventilador funcionando em um ambiente sem pessoas, pois não haverá redução na temperatura do ar.
• Não utilize o ventilador próximo a fontes de água como piscinas ou chuveiros. Nestes locais, se o produto está conectado na tomada apresenta risco mesmo quando desligado.
• Tome precauções para evitar que alguém tropece no cabo elétrico, pois poderá derrubar o

produto ou causar acidentes.

• Mantenha o ventilador e o seu cabo elétrico distante de superfícies cortantes ou quentes como fornos, fogões, brasas ou fogo.
• Nunca desligue o aparelho puxando pelo cabo elétrico. Segure firmemente o plugue e então puxe para desconectar. Não transporte o produto pelo cabo elétrico.
• Se o cabo elétrico está danificado, deve ser substituído pelo fabricante ou agente autorizado, a fim de evitar riscos.
• Não utilize aparelhos apresentando qualquer tipo de dano no cabo elétrico, no plugue ou em outros componentes. Não tente desmontar ou convertar o aparelho, para substituir qualquer peça danificada, procure uma assistência técnica autorizada Cadence.
• Não utilize o ventilador sem o gabinete do motor ou sem as grades de proteção da hélice.
• Se o ventilador sofrer uma queda e apresentar mal funcionamento não tente utilizá-lo, neste caso encaminhe a uma assistência técnica autorizada Cadence.
• Para proteção contra choques elétricos, não inergir o cabo elétrico, o plugue ou o próprio aparelho na água ou em outros líquidos, não borrifar líquidos no ventilador. Nunca o toque no cabo elétrico ou plugue com as mãos molhadas.
• Desconecte o plugue da tomada quando não estiver em uso, quando movimentar o ventilador de um local a outro e antes de realizar a limpeza e ou remoção da grade.
• Não utilize peças e acessórios que não sejam originais da Cadence, pois poderão ocorrer danos ao produto ou comprometer a segurança dos seus usuários.
• Evite o contato com as hélices do ventilador. Mantenha sempre os cabelos, roupas e outros utensílios longe das partes móveis do aparelho.

Atenção! Nunca tente colocar o dedo ou outro objeto na hélice do ventilador, mesmo que ele esteja desligado.

Atenção! Nunca utilize qualquer objeto para reduzir a velocidade da hélice, isto pode danificar o produto e ou causar acidentes.

Somente para uso doméstico, interno e não comercial.

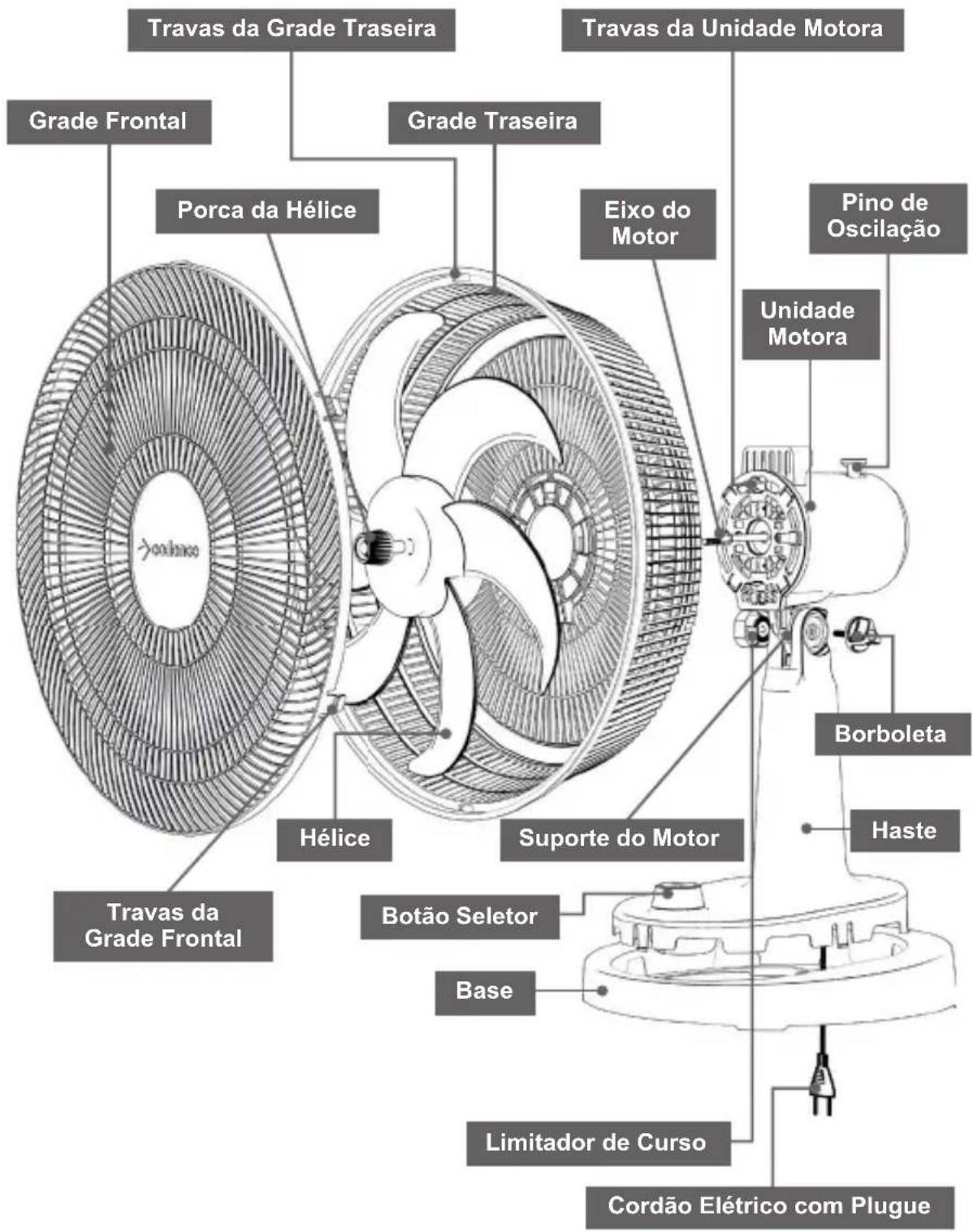

2 - COMPONENTES DO PRODUTO

Travas da Grade Traseira Grade Frontal Porca da Hélice Grade Traseira Eixo do Motor Travas da Unidade Motora Pino de Oscilação Unidade Motora Hélice Travas da Grade Frontal Borboleta Haste Subporte do Motor Botão Seletor Base Limitador de Curso Cordão Elétrico com Plugue

3 - MONTAGEM

Retire todos os componentes da embalagem e descarte as sacolas plásticas afi m de evitar acidentes. Seu ventilador Cadence é muito prático de montar. Você só precisa seguir os seguintes passos.

Passo 1 - Posicione a unidade motora e haste sobre uma superfície plana, estável e forrada (para evitar riscos e marcações no produto).

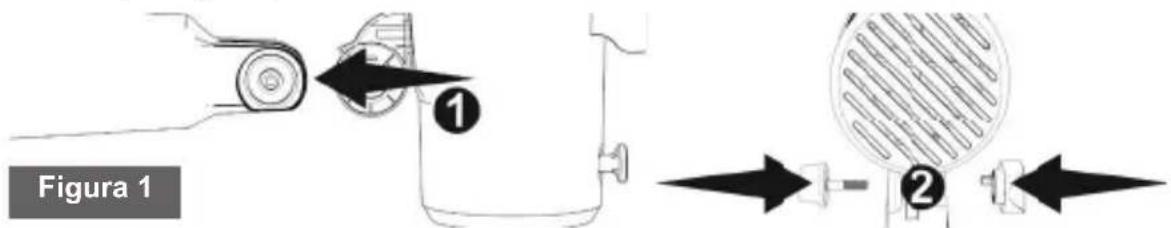

Passo 2 - 1º Encaixe a haste ao suporte do motor - 2º Parafuse a borboleta de regulagem ao limitador

de curso [ver fi gura 1].

Figura 1 ① ②

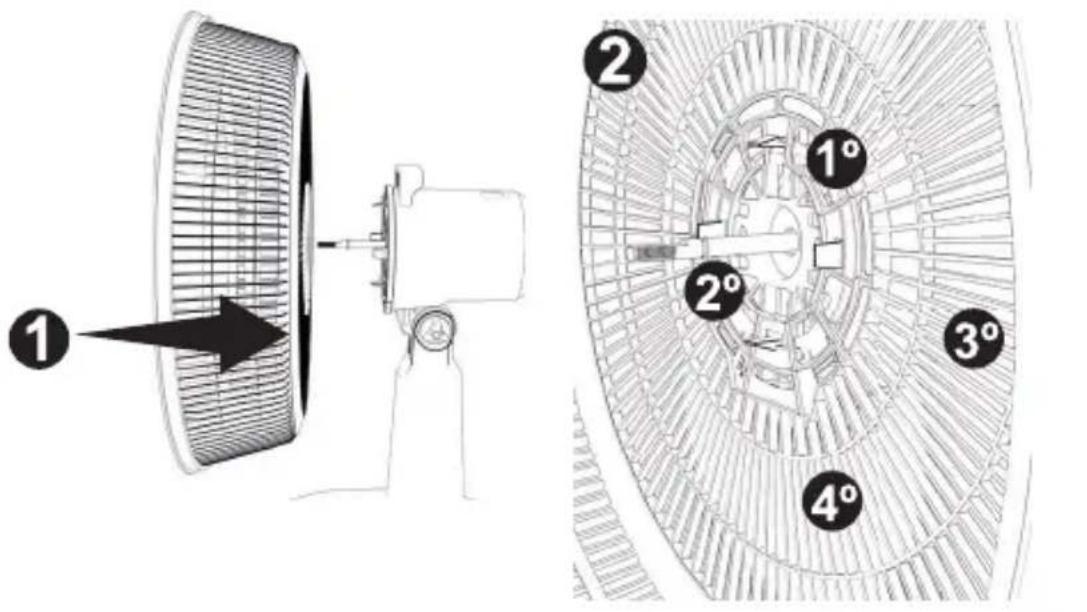

Passo 3 - 1º Posicione a grade traseira sobre a unidade motora - 2º pressione com os dois polegares a grade traseira na região das travas (seguir a sequência numerada) encaixando as travas até ouvir um clique, certifi que-se que todas as travas estejam encaixadas [ver fi gura 2].

Nota: Se for necessário desencaixar a grade, deve-se pressionar a trava para trás e empurrar a grade para cima, liberando as travas.

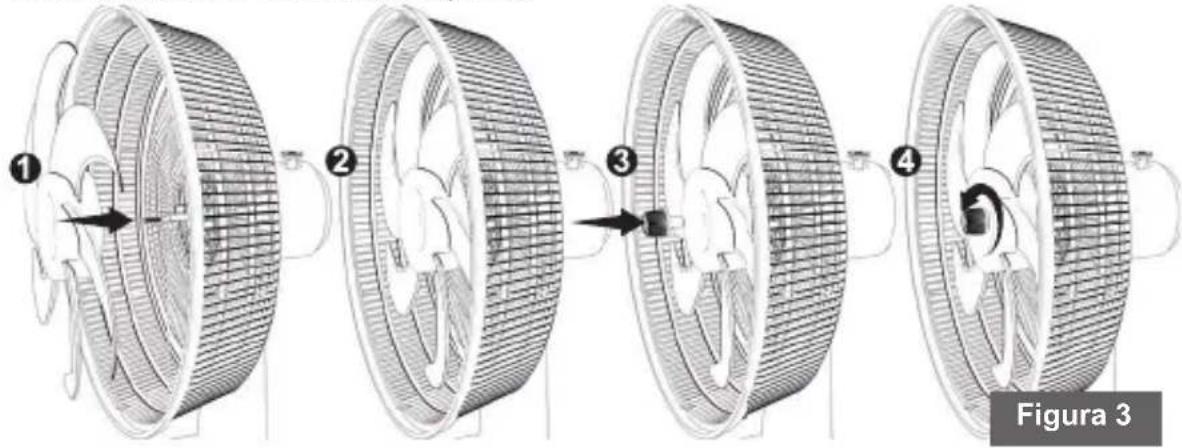

Passo 4 - Encaixe a hélice no eixo do motor, alinhando a posição de encaixe da hélice para não danifi car o produto. Rosqueie a porca da hélice no eixo, girando a porca no sentido anti-horário até estar totalmente apertada [ver fi gura 3].

① ② ③ ④ Figura 3

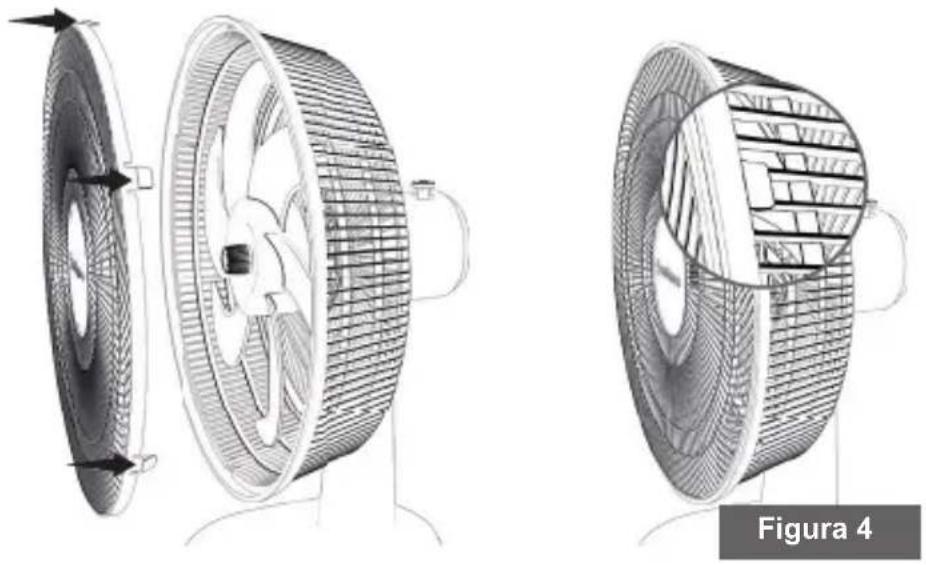

Passo 5 - Para encaixar a grade fontal, primeiro verifique se o logotipo ♦ cadence está na horizontal e em posição de leitura. Pressione a trava da grade frontal contra a trava da grade traseira. Note que a grade frontal possui 6 travas que fi xam e garantem o correto encaixe na grade traseira [ver fi gura 4].

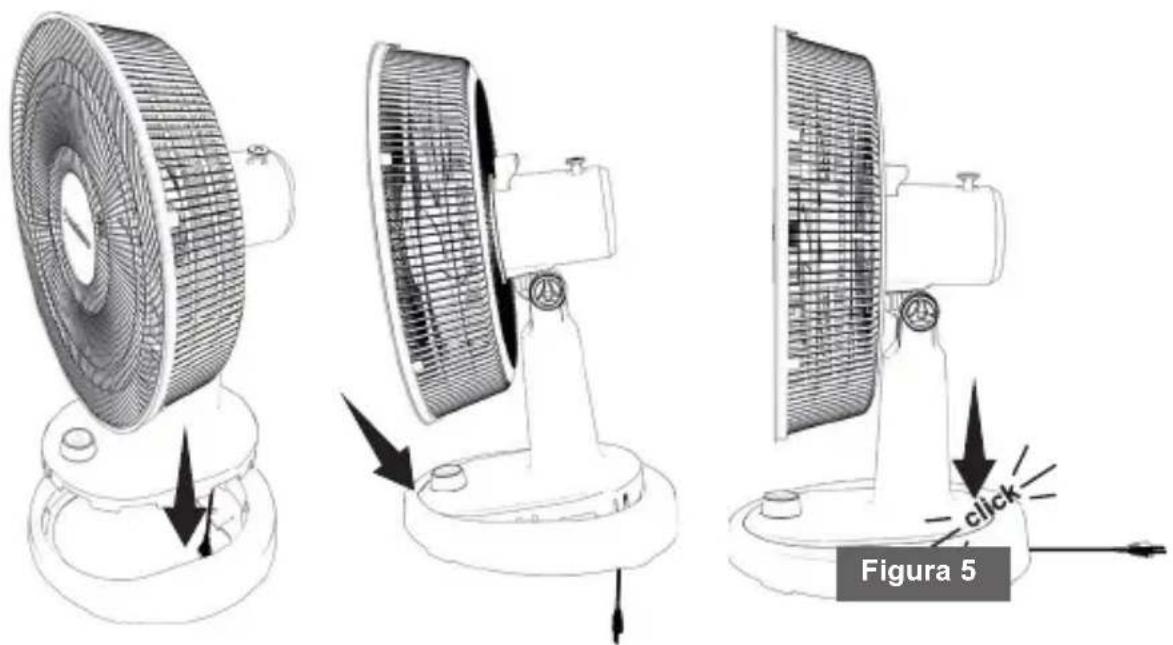

Passo 6 - Para montar a base, primeiro Passe o cordão elétrico pelo espaço no centro da base e em seguida encaixe a haste [ver fi gura 5].

Para encaixar a haste na base, primeiramente encaixe a parte frontal e em seguida a parte traseira, pressionando para baixo suavemente até ouvir um clique [ver fi gura 8].

Nota: O aparelho não deve ser ligado na tomada sem que esteja completamente montado.

UTILIZANDO

[01] Posicione o produto sobre uma superfície firme e seca.
[02] Conecte o plugue a uma tomada.
[03] Seleccione uma velocidade.

Posição O - Desligado

Posição 1 - Velocidade baixa

Posição 2 - Velocidade média

Posição 3 - Velocidade alta

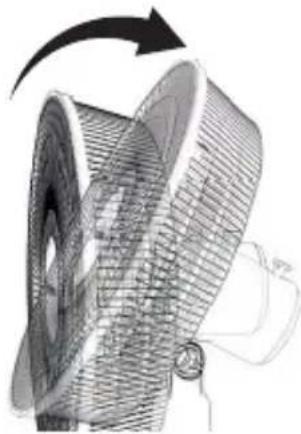

Oscilação

Seu ventilador possui oscilação horizontal automática. Para acioná-la, basta apertar o Pino de Óscilação para baixo. Para operação estática, puxe suavemente o Pino para cima.

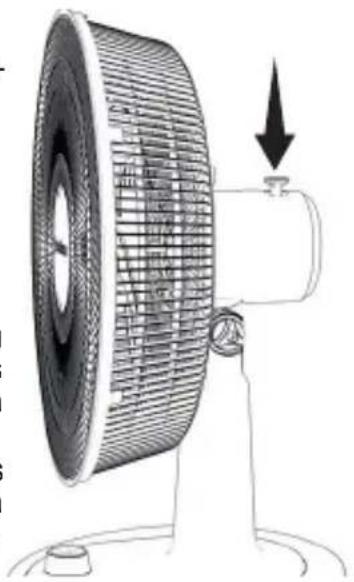

Ângulo de inclinação

Para alterar a posição vertical do seu produto é muito simples, os ventiladores Cadence contam com uma borboleta de fácil rosqueamento. Basta afrouxá-la para ter o controle de inclinação. Após a inclinação desejada atingida, basta reapertá-la até obter firmeza novamente.

Instruções de montagem na parede

Fixação do suporte da parede - Fixe na altura desejada da parede, a instalação deverá ser feita próximo a uma tomada, que esteja de acordo com o comprimento do cabo elétrico. Utilize os parafusos “auto atarraxante cabeça panela 6.3 x 45 mm com bucha S10”, após a fixação verifique se os itens estão bem presos.

Montagem

Fixe a base na parede e passe o cabo elétrico por dentro da base. Encaixe a haste deslizando-a até ouvir o clic.

Obs: Verifique se o local de instalação na parede está bem fixo.

Em estruturas metálicas ou paredes de madeira, você deve fazer furos passantes e utilizar parafusos, arruelas e porcas de 14 , aperte bem firme.

5 - LIMPEZA E CONSERVAÇÃO

Certifique-se de que o ventilador está na posição 0 (desligado). Retire o plugue da tomada antes de realizar a limpeza. Use um pano macio ou um pincel seco para limpar o ventilador.

Quando não estiver em uso, o ventilador deve ser armazenado em local seco e seguro, longe do alcance das crianças, preferencialmente envolto em plástico ou na própria caixa de papelão do produto.

[01] Desmonte a grade frontal desencaixando as travas.
[02] Remova a hélice.
[03] Limpe a hélice e a grade traseira com um pano macio.
[04] A grade frontal e a hélice podem ser lavadas em água corrente.
[05] Certifique-se que as peças estão secas. Recoloque a grade frontal, encaixando as travas.

Atenção! Não inergir o ventilador na água e nunca permitir que a água entre no gabinete do motor.

Atenção! Não utilizar produtos abrasivos, polidores, álcool, solventes nem outro tipo de substância química.

OBS.: As atualizações em componentes de hardware e peças são feitas regularmente. Portanto, algumas das instruções, especificações e imagens deste manual podem diferir ligeiramente da sua situação particular.

Eliminação adequada de materiais

Essa marca indica que este produto não deve ser eliminado com outros lixos domésticos. Para evitar possíveis danos ao meio ambiente ou à saúde humana causados pela eliminação

incontrolada de resíduos, recicle-o responsávelmente para promover a sustentável reutilização dos recursos materiais. Para retornar o dispositivo utilizado, informe-se nos centros de coleta de sua cidade.

Produtos elétricos e eletrônicos contêm substâncias perigosas que têm efeitos nocivos sobre o ambiente e saúde humana e devem ser reciclados adequadamente.

6 - CERTIFICADO DE GARANTIA

Por este certificado de garantia, JCS Brasil Eletrodomésticos Ltda, uma empresa do grupo Newell Brands, comercializadora da marca Cadence se compromete a prestar assistência técnica aos referidos produtos nos termos da legislação pertinente e nos limites estabelecidos:

1. A JCS BRASIL assegura ao comprador-consumidor deste produto a garantia de 360 dias a partir da emissão da Nota Fiscal de compra.
2. O período de garantia é composto pela soma da Garantia Legal mais a Garantia do Fabricante sendo, para este produto:
3. Garantia Legal: primeiros 90 dias (3 meses), atendendo ao código de defesa do consumidor (art. 26, lei 8078/90)

4. Garantia do Fabricante: 270 dias (9 meses) adicionais a Garantia Legal

5. Entende-se por garantia, o reparo gratuito do aparelho e a reposição de peças que, de acordo com o parecer técnico na rede autorizada de assistências técnicas da marca Cadence, apresentar defeito técnico.

6. Para o atendimento gratuito é necessário que o produto esteja com a garantia válida de acordo com este certificado.
7. Para o exercício desta garantia o comprador deverá levar o produto até a Assistência Técnica autorizada mais próxima de sua residência.
8. A rede de assistências técnicas fica disponível para consulta em ambiente digital através do site www.cadence.com.br ou através da Central de Atendimento ao Consumidor.
9. O custo do deslocamento até a rede de assistência técnica autorizada ficará a cargo do comprador-consumidor. Esta garantia não cobre atendimento domiciliar.
10. As peças substituídas ou convertadas, durante o período de garantia, não terão o prazo de garantia, acima mencionado, estendido.
11. Na ausência de assistência técnica autorizada em um raio de até 30 km de distância do domicílio do comprador-consumidor o suporte ao produto será realizado através da Central de Atendimento ao Consumidor.
12. Na impossibilidade de conserto o produto será encaminhado para a fábrica Cadence através de autorização de postagem gratuita, sem custo ao comprador-consumidor, para ser reparado.
13. O procedimento citado no item 9 será realizado somente se a garantia do produto estiver vigente.
14. Caso o certificado esteja com o prazo da garantia vencido o suporte técnico ao produto pode

ser realizado em qualquer rede de atendimento que realize reparos em produtos eletrodomésticos.

1. Caso haja a necessidade de aquisição de peças originais de fábrica a rede de assistências técnicas autorizadas podem ser consultadas ou ainda, o consumidor entrar em contato com a Central de Atendimento ao Consumidor da Cadence.

2. Tal garantia somente terá validade mediante apresentação da Nota Fiscal de compra emitida em território brasileiro.

3. Fica automaticamente cancelada a garantia na ocorrência dos seguintes eventos:

- Danos provocados por acidentes tais como: Batida, queda, descarga elétrica e ou desgaste natural ou provocado por limpeza.

- Danos provocados por umidade, exposição excessiva à luz solar, salinidade.

- Uso caracterizado como não doméstico

- Sinais de violação do lacre do produto ou violações externas sem uso autorizado.

- Por ter sido ligado à rede elétrica com voltagem diferente do produto.

1. Não estão cobertos pela garantia:

- Compartimentos plásticos e de vidro (ex: jarras, filtros, laminas, batedores), cabos de ligação externos (ex: cabo de força plugado) e qualquer acessório externo.

- Trocas por defeito estético já existentes e informados no ato da compra

- Serviços de instalação e limpeza.

Havendo dúvidas favor consultar a Central de Atendimento ao Consumidor Cadence, de segunda a sexta-feira, das 08:00 as 17:00, exceto feriados. Os canais de atendimento estão disponibilizados, atualizados, através do site www.cadence.com.br.

Identificação do comprador-consumidor

Nome completo: ____

CPF: ____ Data nascimento: ____ / ____ / ____

Endereço: ____

Nota Fiscal: ____ Data de Emissão: ____ / ____ / ____
