| Marca | Orima |
| Modelo | ORP-64-VIT |
| Tipo de produto | Placa vitrocerâmica com controlo tátil |
| Número de zonas de cozedura | 4 |
| Tecnologia de aquecimento | Aquecedor de cerâmica |
| Dimensões (L x P x A) | Aprox. 590 x 520 x 47 mm |
| Alimentação elétrica | 220-240 V, 50/60 Hz |
| Consumo energético (por zona) | 182,0 Wh/kg |
| Controlo | Botões táteis eletrónicos |
| Função de aumento de calor (Booster) | Sim |
| Bloqueio de teclas | Sim |
| Bloqueio infantil | Sim |
| Indicador de calor residual | Sim (mostra "H") |
| Desligamento automático de segurança | Sim (sensor de corte, limite de tempo) |
| Limpeza e manutenção | Usar detergente líquido ou creme, evitar abrasivos |
| Superfície | Vidro vitrocerâmico |
| Instalação necessária | Sim, por técnico autorizado |
| Acessórios incluídos | Fita de selagem, suportes de fixação, parafusos |
| Peças sobresselentes | Originais recomendadas, contactar serviço autorizado |
| Garantia | De acordo com o revendedor e legislação local |
Perguntas frequentes - ORP-64-VIT Orima
Perguntas dos utilizadores sobre ORP-64-VIT Orima
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Frigideira em formato PDF gratuitamente! Encontre o seu manual ORP-64-VIT - Orima e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ORP-64-VIT da marca Orima.
MANUAL DE UTILIZADOR ORP-64-VIT Orima
orima eletrodomésticos
PT Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar o aparelho.
Obrigado por escolher este produto.
Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico.
Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.
| Ícone Tipo Significado | ||
| NOTA Risco de lesão grave ou morte | ||
| RISCO DE CHOQUE ELÉTRICO Risco de tensão perigosa | ||
| INCÊNDIO Aviso; risco de incêndio/materiais inflamáveis | ||
| PRECAUÇÃO Risco de danos materiais ou lesão | ||
| IMPORTANTE / AVISO Manusear corretamente o sistema | ||
ÍNDICE
1.INSTRUÇÕES DE SEGURANÇA 4
1.1. Avisos Gerais de Segurança ....4
1.2. Avisos de instalação ....6
1.3. Durante a Utilização ....7
1.4. Durante a Limpeza e Manutenção ....7
2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO ......9
2.1.Instalação da Placa 9
2.2. Segurança e Ligação Elétrica.... 11
3.CARACTERÍSTICAS DO PRODUTO 12
4. UTILIZAÇÃO DO PRODUTO .... 13
4.1. Controlos de Placa 13
5. LIMPEZA E MANUTENÇÃO .... 16
5.1. Limpeza 16
6.RESOLUÇÃO DE PROBLEMAS E TRASPORTE ....18
6.1. Resolução de problemas....18
6.2. Transporte 18
7. ESPECIFICAÇÕES TÉCNICAS....19
7.1. Ficha Energética....19
1. INSTRUÇÕES DE SEGURANÇA
- Leia cuidadosamente todas as instruções antes de utilizar o seu eletrodoméstico e guarde-as num local conveniente para consulta quando necessário.
- Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodoméstico poderá não possuir algumas das características aqui descritas. Por esta razão, é importante tomar particular atenção a quaisquer imagens aquando da leitura do manual operativo.
1.1. AVISOS GERAIS DE SEGURANÇA
- Este eletrodoméstico pode ser utilizado por crianças com 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão.
⚠️ NOTA: O eletrodoméstico e as partes acessíveis ficam quentes durante a utilização. Deverá ser tido cuidado para evitar tocar nos elementos quentes. Mantenha crianças com idade inferior a 8 anos afastadas a menos que tenham supervisão contínua.
NOTA: Comida deixada sozinha numa placa com gordura ou óleo poderá ser algo perigoso e resultar em incêndio. NUNCA tente extinguir um incêndio com água. Desligue o eletrodoméstico e tape a chama para uma tampa ou cobertor de incêndio.
CUIDADO: o processo de cozedura tem de ser supervisionado. Um processo de cozedura curto tem de ser sempre supervisionado.
⚠️! NOTA: Perigo de incêndio: Não coloque itens sobre as superfícies de cozedura.
⚠️! NOTA: Se a superfície estiver rachada, desligue o eletrodoméstico para evitar a possibilidade de choque elétrico.
- Para modelos com tampa de placa incorporada, limpe quaisquer derrames da tampa antes de a utilizar e deixe que o fogão arrefeça antes de fechar a tampa.
- Não manuseie o eletrodoméstico através de um temporizador externo ou sistema de controlo remoto separado.
- Não utilize detergentes abrasivos ou escovas de arame para limpar as superfícies do forno. Estas podem riscar as superfícies sendo que isto poderá resultar em fracionamento da porta de vidro ou danos nas superfícies.
- Não utilize detergentes de vapor para limpar o eletrodoméstico.
- O seu eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais.
- Os trabalhos de manutenção e reparação só deverão ser realizados por técnicos de serviço autorizados. Os trabalhos de instalação e reparação que sejam realizados por técnicos não autorizados poderão ser perigosos. Não altere ou modifique, de forma alguma, as especificações do eletrodoméstico. Proteções de placa inadequadas poderão causar acidentes.
- Antes de conectar o seu eletrodoméstico, certifique-se de que as condições de distribuição local (natureza do gás e pressão do gás ou frequência e tensão da eletricidade) e os ajustes do eletrodoméstico são compatíveis. As especificações para este eletrodoméstico são identificadas na etiqueta.
CUIDADO: Este eletrodoméstico foi concebido apenas para cozinhar alimentos e serve apenas para uso doméstico. Não deverá ser utilizado para qualquer outro propósito ou em qualquer outra aplicação, como por exemplo, utilização não doméstica, em ambiente comercial ou para aquecer uma divisão.
- Todas as medidas possíveis foram tomadas para assegurar a sua segurança. Uma vez que o vidro pode partir, deverá ser tido cuidado aquando da limpeza para evitar riscos. Evite bater ou danificar o vidro com acessórios.
- Certifique-se de que o cabo de alimentação não é preso ou danificado durante a instalação. Se o cabo elétrico estiver danificado, deverá ser substituído pelo fabricante, agente de serviço ou por pessoas qualificadas similares de modo a evitar perigos.
- Deve manter as crianças e os animais afastados deste aparelho.
1.2. AVISOS DE INSTALAÇÃO
- Não manuseie o eletrodoméstico antes de o mesmo estar totalmente instalado.
- O eletrodoméstico deverá ser instalado por um técnico autorizado. O fabricante não é responsável por quaisquer danos que possam ter ocorrido devido de uma colocação e instalação ineficientes por parte de pessoas não autorizadas.
- Quando o eletrodoméstico for desembalado, certifique-se de que não foi danificado durante o transporte. No caso de um defeito, não utilize o eletrodoméstico e contacte um agente de serviço qualificado imediatamente. O material utilizado no embalamento (nylon, agrafos, isopor, etc.) poderá ser perigoso para crianças e deverão ser imediatamente removidos e recolhidos.
- Proteja o seu eletrodoméstico da atmosfera. Não
o exponha ao sol, à chuva, à neve, ao pó ou a humidade em excesso.
- Os materiais que rodeiam o eletrodoméstico (ou seja, armários) deverão conseguir suportar uma temperatura mínima de 100 °C.
- A temperatura da superfície inferior da placa poderá aumentar durante o manuseamento, portanto, deverá ser instalada uma placa debaixo do produto.
1.3. DURANTE A UTILIZAÇÃO
- Não coloque materiais inflamáveis ou combustíveis em ou próximo do eletrodoméstico enquanto o mesmo estiver a funcionar.
Não deixe o fogão sozinho quando cozinhar com óleos líquidos ou sólidos. Os mesmos poderão pegar fogo em condições de aquecimento extremas. Nunca coloque água sobre as chamas que são causadas pelo óleo, ao invés disso, desligue o fogão e cubra a panela com a tampa ou com um cobertor de incêndio.
- Coloque sempre as panelas no centro da zona de cozedura e coloque as pegas numa posição segura para que não fiquem presas ou lhes batam.
- Se o produto não for utilizado durante um longo período de tempo, desligue o interruptor de controlo principal.
- Certifique-se de que os botões giratórios de controlo do eletrodoméstico estão sempre na posição “0” (stop) quando o eletrodoméstico não estiver a ser utilizado.
1.4. DURANTE A LIMPEZA E MANUTENÇÃO
- Certifique-se de que o seu eletrodoméstico está desligado da alimentação principal antes de realizar qualquer operação de limpeza ou manutenção.
- Não retire os botões giratórios de controlo para limpar o painel de controlo.
- Para manter a eficiência e a segurança do seu eletrodoméstico, recomendamos que utilize sempre peças suplentes originais e que contacte os agentes de serviço autorizados sempre que necessário.
Declaração de Conformidade CE
CE Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados.
Este eletrodoméstico foi indicado para ser apenas utilizado para cozinhar em casa. Qualquer outra utilização (como por exemplo, aquecer uma divisão) é inadequada e perigosa.
As instruções operativas aplicam-se a vários modelos. Poderá notar diferenças entre estas instruções e o seu modelo.
Eliminação da sua máquina antiga
Este símbolo no produto ou na embalagem indica que este produto não poderá ser tratado como resíduo doméstico. Ao invés disso, deverá ser entregue no ponto de recolha adequado para a reciclagem de equipamento elétrico e eletrónico. Ao assegurar que este produto é eliminado corretamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e para a saúde humana que poderiam, de outra forma, ser causadas pelo manuseamento inadequado de resíduos deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, por favor, contacte a secretaria da sua cidade, o seu serviço de eliminação de resíduos domésticos ou o revendedor onde adquiriu este produto.
2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO
NOTA: Este eletrodoméstico deverá ser instalado por uma pessoa de serviço autorizada ou técnico
qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais.
- A instalação incorreta poderá causas lesões ou danos, pelos quais o fabricante não assume qualquer responsabilidade e para os quais a garantia não será válida.
- Antes da instalação, certifique-se de que as condições de distribuição local (tensão elétrica e frequência e/ou natureza do gás e da pressão de gás) e os ajustes do eletrodoméstico são compatíveis. As condições de ajuste para este eletrodoméstico são identificadas na etiqueta.
- As leis, decretos, diretivas e padrões em vigor no país de utilização devem ser seguidos (regulamentações de segurança, reciclagem adequada de acordo com as regulamentações, etc.).
Instruções para o Instalador Instruções Gerais
- Após a remoção do material de embalamento do eletrodoméstico e seus acessórios, certifique-se de que o eletrodoméstico não está danificado. Se suspeitar de qualquer dano, não o utilize e contacte, imediatamente uma pessoa de serviço autorizada ou técnico qualificado.
- Certifique-se de que não existem materiais inflamáveis ou combustíveis nas proximidades, como por exemplo, cortinas, óleo, roupas, etc. que possam pegar fogo.
- A bancada e a mobília circundante ao eletrodoméstico deverão ser fabricadas de materiais resistentes a temperaturas acima de 100 °C.
- Se um exaustor ou armário for instalado acima do eletrodoméstico, a distância de segurança entre a bancada e qualquer exaustor/armário deverá ser a que se indica abaixo.
- O eletrodoméstico não deverá ser instalado diretamente por cima de uma máquina de lavar, frigorífico, congelador, máquina de lavar ou máquina de secar.
- Se a base do eletrodoméstico for acessível, uma barreira feita de material adequado deverá ser colocada baixo da base do eletrodoméstico, assegurando que não existe acesso à base do eletrodoméstico.

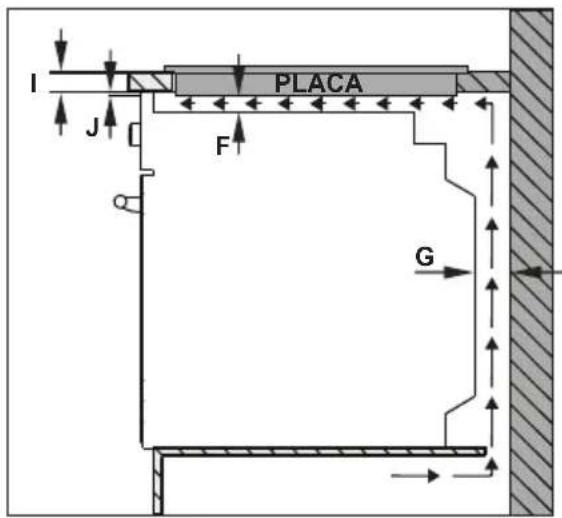

2.1. INSTALAÇÃO DA PLACA
O eletrodoméstico é fornecido com um kit de instalação incluindo material de selagem adesiva, suportes de fixação e parafusos.
- Corte as dimensões da abertura tal como indicado na imagem. Localize a abertura na bancada para que, após a placa ser instalada, os seguintes requisitos sejam seguidos.
| B (mm) 590 min. A (mm) 50 | |
| T (mm) 520 min. C (mm) 50 | |
| H (mm) 41-47.5 min. E (mm) 500 | |
| C1 (mm) 560 min. F (mm) 10 | |
| C2 (mm) 490 G (mm) 20 | |
| D (mm) 50 l (mm) 25 | |
| J (mm) 5 |

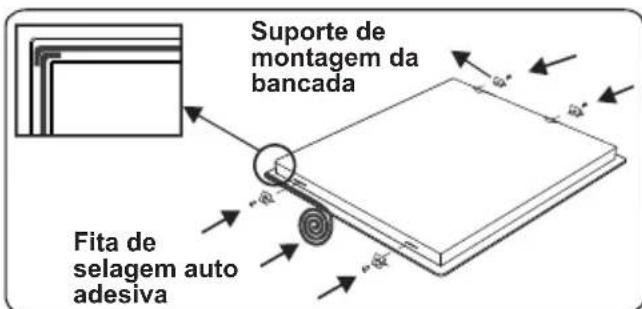

- Aplique a fita de selagem auto adesiva de um dos lados fornecida em volta da parte inferior da bancada. Não estique a fita.
- Aparafuse os 4 suportes de montagem
da bancada nas paredes laterais do eletrodoméstico.
- Insira o eletrodoméstico na abertura.
2.2. SEGURANÇA E LIGAÇÃO ELÉTRICA
NOTA: A ligação elétrica deste eletrodoméstico deverá ser realizada por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais.
NOTA: O ELETRODOMÉSTICO DEVERÁ TER LIGAÇÃO A TERRA.
- Antes de conectar o eletrodoméstico à alimentação elétrica, a classificação de tensão do eletrodoméstico (indicada na placa de identificação do eletrodoméstico) deverá ser verificada quanto a correspondência com a tensão de alimentação elétrica disponível e a cablagem elétrica principal deverá conseguir manusear a classificação de tensão do eletrodoméstico (também indicada na placa identificadora).
- Durante a instalação, certifique-se de que são utilizados cabos isolados. Uma ligação incorreta poderá danificar o seu eletrodoméstico. Se o cabo principal estiver danificado e necessitar de ser substituído, a substituição deverá ser realizada por uma pessoa qualificada.
- Não utilize adaptadores, tomadas múltiplas e/ou extensões.
- O cabo de alimentação deverá ser mantido afastado de partes quentes do eletrodoméstico e não deverá ser dobrado ou comprimido. Caso contrário, o cabo poderá ficar danificado, causando um curto circuito.
- Se o eletrodoméstico não estiver conectado à alimentação principal com uma tomada (com pelo menos um espaçamento de contacto de 3 mm), deverá ser utilizado um interruptor isolador multipolar de modo a cumprir com as regulamentações de segurança.
- O interruptor com fusível deverá ser facilmente acedido assim que o eletrodoméstico tiver sido instalado.
- Certifique-se de que todas as conexões estão bem apertadas.
- Fixe o cabo de alimentação no grampo do cabo e depois feche a tampa.
- A conexão da caixa terminal é colocada na caixa terminal.

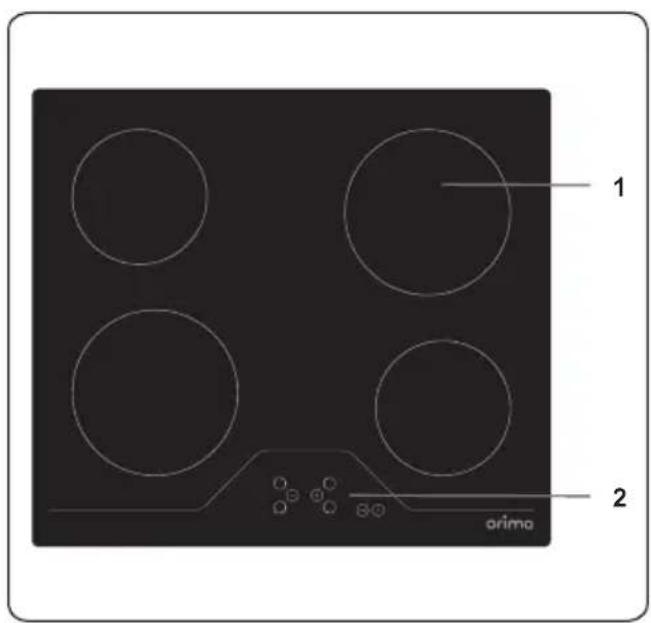

3. CARACTERÍSTICAS DO PRODUTO
Importante: As especificações do produto variam e a aparência do seu eletrodoméstico poderá ser diferente daquilo que é indicado nas imagens abaixo.
Lista de Componentes
- Aquecedor de Cerâmica
- Painel de Controlo
4. UTILIZAÇÃO DO PRODUTO

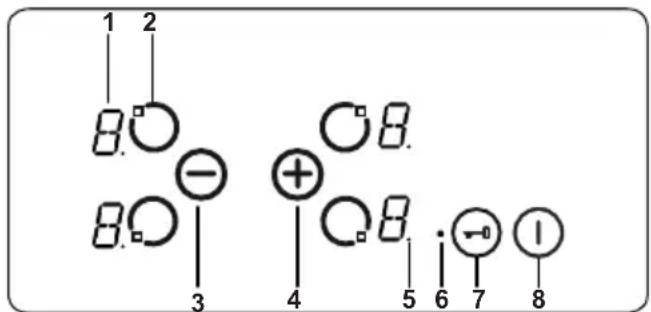

4.1. CONTROLOS DE PLACA
A placa é controlada premindo o botão eletrónico adequado. Cada botão é premido após soar um alarme.
1-Visor do aquecedor
2-Ativar/Desativar aquecedor
3-Diminuição de definição de calor
4- Aumento de definição de calor
5-Casa decimal
6-Indicador de bloqueio de tecla
7-Bloqueio de tecla
8- On/Off
| Descrições de Modo | ||
| Modo Standby | Modo S | A alimentação principal é aplicada ao controlo da placa e todos os visores do aquecedor estão desligados ou um visor de calor residual está ativo. |
| Modo Operativo | Modo B | Pelo menos, um visor de aquecedor exibe a definição de calor entre “0” e “9”. |
| Modo de Bloqueio | Modo VR | O controlo da placa está bloqueado. |
Ligar e desligar o eletrodoméstico
Se o eletrodoméstico estiver em modo standby, é colocado em Modo Operativo premindo o botão On/Off ① durante, pelo menos, 1 segundo. Um alarme irá soar para indicar a operação bem sucedida.
Um “0” irá surgir em todos os visores do aquecedor e todas as casas decimais correspondentes aos aquecedores irão piscar (1 segundo ligado, 1 segundo desligado).
Se não existir qualquer operação dentro de 10 segundos, os visores para todos os aquecedores irá desligar.
Se o visor desligar, o aquecedor será enviado para modo standby.
Se Ⓐ for premido durante mais de
2 segundos (em Modo Operativo), o eletrodoméstico irá desligar e irá entrar novamente em Modo S. O eletrodoméstico pode ser desligado premindo ① em qualquer altura; mesmo se outros botões forem premidos simultaneamente.
Se existir calor residual de um aquecedor, isto será indicado no Visor do Aquecedor correspondente.
Seleccionar um Aquecedor
Se um aquecedor único for selecionado com o Botão de Ativar/Desativar Aquecedor, a Casa Decimal do Visor do Aquecedor irá piscar. Para o aquecedor selecionado, pode definir o nível de calor entre 1 e 9 premindo os Botões de Definição de Calor ou
Os botões deverão ser premidos 3 segundos após a seleção de um aquecedor, caso contrário, a seleção do aquecedor será eliminada e a Casa Decimal da definição de calor irá desaparecer. Se não existir qualquer operação dentro de 10 segundos, o aquecedor volta ao Modo S.
A definição de calor pode ser sempre alterada premindo + ou - As definições disponíveis são entre 1 e 9.
Cada operação do botão ou cada alteração de visor será acompanhada por um som de alarme.
Definir o Nível de Cozedura com e sem Aumento de Calor
Todos os aquecedores estão equipados com a função de aumento de calor.
Se o aumento de calor for necessário, defina o calor do nível atual para o nível 9 premindo apenas o botão Ⓑ. Assim que o nível 9 tiver sido atingido, prima Ⓞ para ativar o aumento de calor. O visor irá piscar "A" alternando com o valor de definição de calor "9" para exibir o aumento de calor ativo.
Se o aumento de calor estiver ativo, o aquecedor irá operar com potência máxima durante um período de tempo dependente da definição de calor selecionada antes de o aumento de calor ter sido ativado.
Assim que o tempo de aumento de calor tiver terminado, apenas a definição de calor será indicada no visor do aquecedor.
O aumento de calor pode ser desativado premindo ⊖ até que a definição de calor "0" seja exibida.
Desligar Aquecedores Individuais
Um aquecedor pode ser desligado de 3 formas diferentes:
- Premindo simultaneamente os botões de ⭕ ⊖
- Reduzindo a definição de calor para "0" premindo o botão (-)
- Utilizando a função de desligar temporizador para o aquecedor correspondente.
Operação simultânea dos botões de e
O aquecedor correspondente deverá ser selecionado com o Botão de Ativar/Desativar Aquecedor, a Casa Decimal do Visor do Aquecedor relacionado irá piscar. Para desligar o aquecedor, deverão ser premidos simultaneamente. Um alarme irá soar e “0” irá surgir no visor de definição de calor quando for bem sucedido.
Se o temporizador estiver ativo para o aquecedor selecionado, então “0” irá surgir nos visores do temporizador e do aquecedor e o Indicador da Zona de Cozedura relacionado e a Função de Temporizador irão desligar.
Se existir calor residual para o aquecedor, isto será indicado através de um "H" no visor de definição de calor.
Redução da definição de calor para "0" operando o botão ⊖
O aquecedor poderá ainda ser desligado reduzindo a definição de calor para “0”. Isto faz com que a Casa Decimal associada do aquecedor, o Indicador da Zona de Cozedura e o Visor de Temporizador relacionados ir-se-ão desligar.
Se existir calor residual para o aquecedor, isto será indicado através de um "H" no visor de definição de calor.
Utilizando a função de desligar temporizador para o aquecedor correspondente (se disponível)
Após a contagem até zero, o temporizador irá parar, o Visor do Aquecedor correspondente irá exibir “0” e o Visor do Temporizador irá indicar “00”. O Indicador da Zona de Cozedura correspondente irá desaparecer.
Um Indicador de Seleção de Zona Dupla/Tripla atribuído irá também desaparecer se estiver ativo.
Adicionalmente, o alarme irá soar quando o temporizador parar. Premindo qualquer botão irá silenciar o temporizador.
Bloqueio de Tecla
A função de bloqueio de tecla é utilizada para definir o «modo de segurança» no eletrodoméstico e só pode ser utilizada no Modo Operativo (Modo B). A função de bloqueio está ativa se o botão de Bloqueio de Tecla 📍 for premido durante, pelo menos, 2 segundos. Esta operação é confirmada por um alarme e o Indicador de Bloqueio de Tecla irá piscar para indicar que o aquecedor será bloqueado.
Se o aquecedor estiver bloqueado, só será possível para desligar o eletrodoméstico premindo Ⓐ, todos os outros botões são bloqueado e não será possível fazer quaisquer ajustes premindo os botões. Se qualquer outro botão for premido no modo de bloqueio, o alarme irá soar e o Indicador de Bloqueio de Tecla irá piscar.
Apenas a operação de desconexão é possível premindo Ⓐ. No entanto, se o eletrodoméstico estiver desligado, não pode ser reiniciado novamente sem estar desbloqueado.

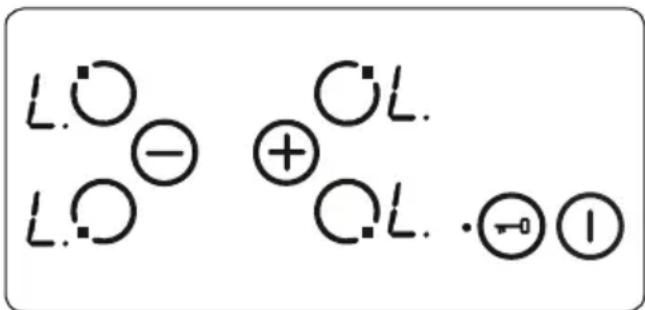

Bloqueio Infantil
A função de Bloqueio Infantil é utilizada para bloquear o eletrodoméstico num processo de vários passos complicados. O bloqueio infantil (e o desbloqueio) só está disponível no Modo S.
Primeiro, ① deverá ser premido até que soe um alarme, depois e devem ser premidos simultaneamente durante, pelo menos, 0,5 segundos, mas não mais do que 1 segundo. Depois disto, prima + para ativar o bloqueio infantil. Todos os quatro visores de aquecedor irão exibir “L” como confirmação.
Se o temporizador de proteção de minuto continuar a funcionar, irá prosseguir até
que “00” seja atingido e o temporizador irá emitir um “bip”. Após a confirmação da conclusão do temporizador, o eletrodoméstico ficará totalmente bloqueado. Nenhum dos botões pode ser utilizado desde que o eletrodoméstico esteja bloqueado.
O bloqueio infantil pode ser desativado da mesma forma que foi ativado. Após premir é ouvido um bip, é devem ser premidos simultaneamente durante, pelo menos, 0,5 segundos, premindo apenas -Após a confirmação de desbloqueio bem sucedido, "L" já não será exibido e a placa irá desligar.

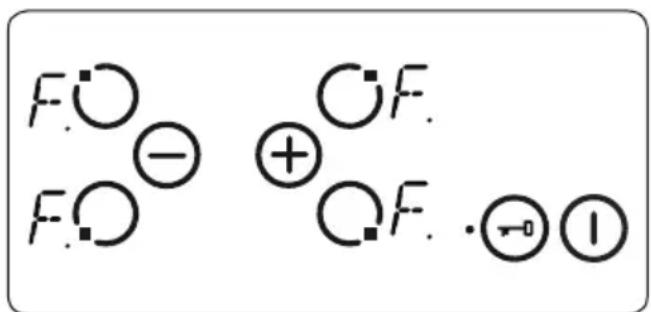

Funções de Segurança do Controlo Tátil
As seguintes funções de segurança estão disponíveis para evitar operações não intencionais.
Sensor de Corte de Segurança
A monitorização do botão é incluída para evitar que o eletrodoméstico tenha uma operação de botão indesejada. Nos casos em que um ou mais botões sejam premidos durante mais de 12 segundos, o alarme irá soar durante dez minutos para indicar uma operação incorreta. Por exemplo, um objeto poderá ser colocado num botão ou poderá existir uma avaria no sensor e etc.
O interruptor de desconexão de segurança irá fazer com que a placa entre no Modo S e todos os visores de aquecedor irão piscar "F". Se não existir uma operação incorreta presenta, os sinais visuais e audíveis irão desaparecer.
Se existir calor residual, "H" será exibido em todos os visores do aquecedor.
Devido ao facto de os controlos estarem muito perto do aquecedor no meio da frente da placa, poderá acontecer que uma panela mal colocada não seja detetada pelo corte de segurança do sensor aquecendo, assim, a uma temperatura muito elevada. Isto faz com que o vidro e os botões sejam perigosos ao toque.
Para evitar que haja danos na unidade de controlo da placa, os controlos monitorizam, de forma constante, a temperatura irá desligar automaticamente se ocorrer sobreaquecimento.
Isto será indicado pela letra "t" no visor do aquecedor até que a temperatura diminua.
Assim que a temperatura tiver diminuído, o "t" no visor do aquecedor irá desaparecer e a unidade de controlo da placa irá voltar ao Modo S. Isto significa que o utilizador poderá reativar o eletrodoméstico premindo ①.
Limitações de Tempo Operativo
A unidade de controlo da placa tem uma limitação no tempo operativo. Se a definição de calor para um aquecedor não tiver sido alterada durante um certo tempo, o aquecedor desligar-se-á automaticamente. Um “0” será exibido durante 10 segundos, no entanto, poderá ainda haver alguma calor residual presente. O limite de tempo operativo depende da definição de calor selecionado.
Após o aquecedor desligar automaticamente, tal como descrito acima, o aquecedor poderá ser utilizado e o tempo operativo máximo para esta definição de calor é aplicado.
Funções de Calor Residual
Após todos os processos de cozedura, algum calor será armazenado no vidro de vitrocerâmica chamado de calor residual. O eletrodoméstico poderá calcular aproximadamente quão quente está o vidro. Se a temperatura calculada for superior a + 60 °C, a mesma será indicada
no visor de aquecedor correspondente desde que a temperatura calculada permaneça acima de + 60 °C, mesmo se o eletrodoméstico tiver sido desligado.
O indicador de calor residual tem a prioridade mais baixa e é eliminado por qualquer outro valor do visor, incluindo durante a desconexão de segurança e a exibição de um código de erro. Quando a tensão for fornecida à placa após uma interrupção elétrica, o indicador do visor de calor residual irá piscar. Se o aquecedor tiver calor residual superior a + 60 °C antes da interrupção elétrica ter ocorrido, o visor irá piscar enquanto o calor residual permanecer ou até que o aquecedor seja selecionado para outra operação de cozedura.
Dicas e Sugestões
Importante: Quando os aquecedores de cerâmica são operados em configurações de calor superiores, as áreas aquecidas poderão ser vistas a ligar e a desligar. Isto deve-se a um dispositivo de segurança que evita que o vidro sobreaqueça. Isto é normal a temperaturas elevadas, sendo que não causa danos à placa e pouco atraso nos tempos de cozinhar.
NOTA:
- Nunca manuseie a placa sem panelas na zona de cozinhar.
- Utilize apenas panelas de fundo plano com uma base de espessura suficiente.
- Certifique-se de que o fundo da panela está seco antes de a colocar na placa.
- Enquanto a zona de cozinhar estiver a funcionar, é importante assegurar que a panela está corretamente centrada em cima da zona.
- De modo a conservar energia, nunca utilize uma panela com um diâmetro diferente da placa a ser utilizada.
- Não utilize panelas com fundos ásperos uma vez que estas podem riscar a superfície de cerâmica de vidro.
- Se possível, coloque sempre as tampas nas panelas/tachos para evitar perda de calor.
- A temperatura das partes acessíveis poderá ficar alta enquanto o eletrodoméstico está a funcionar. Mantenha as crianças e animais bem longe da placa durante a utilização e até que a mesma tenha arrefecido na totalidade após a utilização.
- Se notar uma racha na bancada, deverá ser desligada imediatamente e substituída por pessoal de serviço autorizado.
5. LIMPEZA E MANUTENÇÃO
5.1. LIMPEZA
NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de realizar a limpeza.
Instruções Gerais
- Verifique se os materiais de limpeza são os adequados e recomendados pelo fabricante antes de os utilizar no seu eletrodoméstico.
- Utilize detergentes em creme ou líquidos que não contenham partículas. Não utilize cremes cáusticos
(corrosivos), pós de limpeza abrasivos, palha de aço ou ferramentas rígidas uma vez que estas podem danificar as superfícies do fogão.
Não utilize detergentes que contenham partículas uma vez que estas poderão arranhar o vidro, as partes esmaltadas e/ou pintadas do seu eletrodoméstico.
- Se houver derrame de quaisquer líquidos, limpe-os imediatamente para evitar que as partes fiquem danificadas.
Não utilize detergentes de vapor para limpar qualquer parte do eletrodoméstico.
Limpeza do Vidro de Cerâmica
O vidro de cerâmica consegue aguentar utensílios pesados, mas poder-se-á partir se for atingido com um objeto afiado.
NOTA: Bancadas de Cerâmica - se a superfície estiver rachada, para evitar a possibilidade de um choque elétrico, desligue o eletrodoméstico e chame a manutenção.
- Utilize um detergente líquido ou em creme para limpar o vidro de vitrocerâmica. Depois, enxague e seque-as adequadamente com um pano seco.
Não utilize materiais de limpeza indicados para aço uma vez que podem danificar o vidro.
- Substâncias com baixo ponto de fusão utilizadas na base ou no revestimento de utensílios de cozinha podem danificar a placa vitrocerâmica. Se tiver caído plástico, folha de alumínio ou alimentos açucarados sobre a placa vitrocerâmica quente, raspe a superfície quente o mais rapidamente possível e de forma segura. Se derreterem, estas substâncias podem danificar a placa vitrocerâmica. Se possível, aplique previamente uma camada de um agente protetor apropriado quando cozinhar alimentos com alto teor de açúcar, tal como compota.
- O pó na superfície deverá ser limpo com um pano molhado.
- Quaisquer alterações na cor do vidro de cerâmica não irão afetar a estrutura ou a durabilidade da cerâmica e não se devem a qualquer alteração no material.
As alterações de cor no vidro de cerâmica poderão ocorrer devido a inúmeras razões:
- Comida derramada que não foi limpa da superfície.
- Utilização de pratos incorretos na chapa irão corroer a superfície.
- Utilizar os materiais de limpeza errados.
Limpar as Partes em Aço Inoxidável (se disponíveis)
- Limpe as partes em aço inoxidável do seu eletrodoméstico com regularidade.
- Limpe as partes em aço inoxidável com um pano suave embebido em água. Depois, seque-as adequadamente com um pano seco.
Não limpe as partes em aço inoxidável enquanto ainda estão quentes da cozedura.
Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do aço inoxidável durante um o período de tempo.
6. RESOLUÇÃO DE PROBLEMAS E TRASPORTE
6.1. RESOLUÇÃO DE PROBLEMAS
Se ainda assim tiver um problema com o seu eletrodoméstico, após a verificação destes passos de resolução de problemas básicos, por favor, entre em contacto com a pessoa de serviço autorizada ou com um técnico qualificado.
| Problema Causa Possível Solução | ||
| O visor do cartão de controlo da placa está preto. A placa ou as zonas de cozinhar não podem ser ligadas. | Não existe alimentação elétrica. | Verifique o fusível caseiro para o eletrodoméstico.Verifique se existe um corte de energia experimentando outros eletrodomésticos eletrónicos. |
| A placa desliga enquanto está a ser utilizada e um “F” pisca em cada visor. | Os controlos estão húmidos ou há algum objeto em cima deles. | Seque os controlos ou remova o objeto. |
| A placa desliga enquanto está a ser utilizada. | Uma das zonas de cozinhar esteve ligada demasiado tempo. | Pode utilizar a zona de cozinhar novamente ligando-a de novo. |
| Os controlos da placa não estão a funcionar e o LED de bloqueio infantil está aceso. | O bloqueio infantil está ativo. | Desligue o bloqueio infantil. |
6.2. TRANSPORTE
Se necessitar de transportar o produto, utilize a embalagem do produto original e transporte-o utilizando a caixa original. Siga os sinais de transporte indicados na embalagem. Ponha fita-cola em todas as partes independentes do produto para evitar danos no produto durante o transporte.
Se não tiver a embalagem original, prepare uma caixa de transporte para que o eletrodoméstico, especialmente as superfícies exteriores do produto, fique protegido contra ameaças externas.
7. ESPECIFICAÇÕES TÉCNICAS
7.1. FICHA ENERGÉTICA
| Marca | orima | |
| Modelo ORP74IN | ||
| Tipo de Placa Elétrica | ||
| Número de zonas de cozedura 4 | ||
| Tecnologia de aquecimento-1 Indução | ||
| Dimensão-1 cm ∅16,0 | ||
| Consumo energético-1 Watt-hora/Kg 182,0 | ||
| Tecnologia de aquecimento-2 Indução | ||
| Dimensão-2 cm ∅16,0 | ||
| Consumo energético-2 Watt-hora/Kg 182,0 | ||
| Tecnologia de aquecimento-3 Indução | ||
| Dimensão-3 cm ∅21,0 | ||
| Consumo energético-3 Watt-hora/Kg 182,0 | ||
| Tecnologia de aquecimento-4 Indução | ||
| Dimensão-4 cm ∅21,0 | ||
| Consumo energético-4 Watt-hora/Kg 182,0 | ||
| Consumo energético da placa Watt-hora/Kg 182,0 | ||
| Esta placa está em conformidade com a Norma EN 60350-2 | ||
| Conselhos para poupança de energiaPlaca- Use utensílios que possuam base plana.- Use utensílios com tamanhos adequados.- Use utensílios com tampa.- Minimize a quantidade de líquido ou gordura.- Quando o líquido começar a ferver, reduza a definição. | ||
- orima eletrodomésticos
- Obrigado por escolher este produto.
- ÍNDICE
- INSTRUÇÕES DE SEGURANÇA
- AVISOS GERAIS DE SEGURANÇA
- AVISOS DE INSTALAÇÃO
- DURANTE A UTILIZAÇÃO
- DURANTE A LIMPEZA E MANUTENÇÃO
- Declaração de Conformidade CE
- Eliminação da sua máquina antiga
- INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO
- Instruções para o Instalador Instruções Gerais
- INSTALAÇÃO DA PLACA
- SEGURANÇA E LIGAÇÃO ELÉTRICA
- NOTA: O ELETRODOMÉSTICO DEVERÁ TER LIGAÇÃO A TERRA.
- CARACTERÍSTICAS DO PRODUTO
- UTILIZAÇÃO DO PRODUTO
- CONTROLOS DE PLACA
- Ligar e desligar o eletrodoméstico
- Seleccionar um Aquecedor
- Definir o Nível de Cozedura com e sem Aumento de Calor
- Desligar Aquecedores Individuais
- Operação simultânea dos botões de e
- Redução da definição de calor para "0" operando o botão ⊖
- Utilizando a função de desligar temporizador para o aquecedor correspondente (se disponível)
- Bloqueio de Tecla
- Bloqueio Infantil
- Funções de Segurança do Controlo Tátil
- Sensor de Corte de Segurança
- Limitações de Tempo Operativo
- Funções de Calor Residual
- Dicas e Sugestões
- NOTA:
- LIMPEZA E MANUTENÇÃO
- LIMPEZA
- Instruções Gerais
- Limpeza do Vidro de Cerâmica
- Limpar as Partes em Aço Inoxidável (se disponíveis)
- RESOLUÇÃO DE PROBLEMAS E TRASPORTE
- RESOLUÇÃO DE PROBLEMAS
- TRANSPORTE
- ESPECIFICAÇÕES TÉCNICAS
- FICHA ENERGÉTICA
Marca : Orima
Modelo : ORP-64-VIT
Categoria : Frigideira
