Tipo de produto	Exaustor de cozinha
Marca	Smeg
Modelo	KSEG90VXBE
Largura	90 cm
Altura	Entre 75 e 110 cm ajustável
Profundidade	50 cm
Peso	15 kg aproximadamente
Alimentação elétrica	220-240 V / 50-60 Hz
Potência máxima de aspiração	600 m³/h
Nível de ruído	50-65 dB (A)
Número de velocidades	3 + intensiva
Iluminação	LED, 2 x 3 W
Filtro de gordura	Filtro de alumínio lavável na máquina de lavar loiça
Filtro de carvão ativado	Incluído (recirculação), substituível
Saída de ar	150 mm de diâmetro
Função recirculação	Sim, com filtro de carvão
Função evacuação	Sim, para exterior
Controlo	Botões deslizantes
Material	Aço inoxidável e vidro temperado
Cor	Preto (VXBE)
Classe energética	A+ (estimado)
Manutenção recomendada	Limpar filtros de gordura a cada 2 meses; substituir carvão a cada 6 meses
Peças de substituição	Filtros, lâmpadas, motor disponíveis no centro de assistência
Garantia	2 anos

Perguntas frequentes - KSEG90VXBE SMEG

Como instalar o exaustor KSEG90VXBE?

A instalação deve ser feita por um profissional qualificado. Certifique-se de que a distância entre o fogão e o exaustor é de pelo menos 65 cm para fogões elétricos e 75 cm para gás. Fixe a chaminé e ligue a saída de ar de 150 mm ao duto exterior ou use o filtro de carvão para recirculação.

Como limpar os filtros de gordura?

Os filtros de alumínio podem ser lavados na máquina de lavar loiça ou à mão com detergente neutro. Recomenda-se a limpeza a cada 2 meses para manter a eficiência.

Quando devo substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 6 meses ou quando notar redução da eficiência de aspiração. Consulte o manual para o modelo correto.

O exaustor faz muito barulho?

O nível de ruído varia entre 50 e 65 dB dependendo da velocidade selecionada. A velocidade intensiva é mais ruidosa, mas é usada apenas temporariamente.

Quais as dimensões do exaustor?

Largura de 90 cm, profundidade de 50 cm e altura ajustável entre 75 e 110 cm. Pesa aproximadamente 15 kg.

Como substituir as lâmpadas LED?

As lâmpadas LED são integradas e devem ser substituídas por um técnico autorizado. Contacte o serviço de assistência Smeg.

O exaustor funciona em modo de recirculação?

Sim, o KSEG90VXBE pode funcionar em modo de recirculação usando o filtro de carvão ativado incluído. O ar filtrado é devolvido à cozinha.

Como selecionar a velocidade?

Use os botões deslizantes no painel frontal para escolher entre 3 velocidades normais e a função intensiva para uso rápido.

O que fazer se o exaustor não ligar?

Verifique a alimentação elétrica e o disjuntor. Se o problema persistir, contacte a assistência técnica. Não tente reparar sozinho.

Onde posso comprar peças de substituição?

As peças originais Smeg, como filtros e lâmpadas, podem ser adquiridas em centros de assistência autorizados ou no site oficial.

MANUAL DE UTILIZADOR KSEG90VXBE SMEG

Livro para utilização

Brugsvejledning

Användningshandbok

Estas instruções de serviço aplicam-se a vários modelos de aparelhos.

É por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.
• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm (alguns modelos podem ser instalados a uma altura inferior, números referem-se a pegada e instalação).
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe la, certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo. Para um emprego apropriado e sem riscos é necessário que a depressão máxima do local não ultrapase 0,04 mBar.
• No caso de danos no cabo de alimentação, é necessário mandá-lo substituir ao fabricante ou ao serviço de assistência técnica, a fim de prevenir quaisquer riscos.
• Se as instruções de instalação do dispositivo de cozedura gás sugerem a necessidade de uma distância maior do que o indicado acima, é necessário ter em conta. É necessário respeitar todas as normas referentes às descargas de ar.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.
• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.
• "ATENÇÃO! As partes acessíveis podem aquecer muito, se forem utilizadas com aparelhos de cozedura".

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incêndio).
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

O simbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

- Nos casos em que o tecto não for suficientemente forte no ponto de suspensão, o instalador terá de o reforçar colocando placas e contraplacas fixadas às partes estruturais resistentes.

LIGAÇÃO ELÉCTRICA

- Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.

Quadro de comandos

L T1 S1

Tecla	Função Led
L	Acende/Apaga as luzes no máximo de intensidade.	-
	Se a tecla for mantida pressionada durante cerca de 4 segundos, quando todas as cargas estão desligadas (Motor+Luz), o alarme dos filtros de carvão ativo Ativa-se / Desativa-se.	Duas piscadelas do Led S1 = alarme ativado.Uma piscadela do Led S1 = alarme desativado.
T1	Liga/desliga o motor com velocidade I. -
	Se a tecla for mantida pressionada durante cerca de 2 segundos, quando todas as cargas estão desligadas (Motor+Luz), o sistema fará o reset do alarme dos filtros, se este estiver ativo.	O Led S1 (Fixo ou intermitente) apaga-se.
S1	Assinala a presença do alarme de saturação dos filtros de metal antigordura e a necessidade de os lavar. O alarme dispara ao fim de 100 horas de funcionamento efetivo do exaustor .	Fixo
	Quando está ativado, assinala a presença do alarme de saturação do filtro antiodores de carvão ativo e, portanto, a necessidade de substituí-lo. Nesta latura, também devem lavarse os filtros de metal antigordura. O alarme de saturação do filtro antiodores de carvão ativo dispara ao fim de 200 horas de funcionamento efetivo do exaustor.	Intermitente

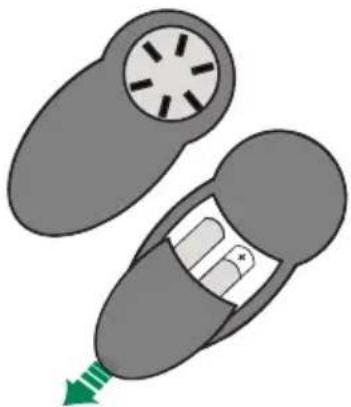

CONTROLE REMOTO

É importante utilizar no controle remoto pilhas alcalinas de zinco-carvão de 1,5 V no formato padrão LR03-AAA (não incluído).

• Não coloque o controle remoto perto de fontes de calor.
• Não abandone as pilhas usadas no meio ambiente; essas devem ser depositadas em recipientes apropriados.

Tecla	Função Display
➊	Liga/desliga o motor. -
-	Diminui a velocidade do motor. -
+	Aumenta a velocidade do motor. -
➊	INTENSIVA- Ativa a velocidade intensiva, seja qual for a velocidade a que o exaustor estiver a funcionar.Para a desligar, é suficiente pressionar de novo o mesmo botão ou desligar o motor.- A velocidade intensiva é temporizada a 10 minutos. Ao fim dos 10 minutos, o sistema regressará, automaticamente, à velocidade anterior.	-
➊	Se for pressionada brevemente, ativa a Função Delay:Só é ativável quando não estão ativas as funções Intensiva ou 24h.Ativa e desativa o adiamento de 30 minutos da paragem total de funcionamento do exaustor (motor + luzes):Para desativar a função Delay, pressione de novo a mesma tecla ou desligue o motor.	O led da tecla do motor (dos comandos do exaustor) pisca de 0,5 em 0,5 segundos.
	Se for mantida pressionada 2seg, ativa a Função 24H:Só é ativável quando não estão ativas as funções Intensiva ou Delay.Ativa e desativa a função 24, ou seja, 10 minutos de funcionamento de hora a hora, durante 24 horas.Ao expirar o prazo de 24 horas, a função desliga-se.	O led da tecla do motor (dos comandos do exaustor) pisca de 2 em 2 segundos.
➌	Accende/Apaga as luzes do exaustor no máximo de intensidade. -
	Mantendo-a pressionada 2 segundos, acende e apaga as luzes do exaustor com menor intensidade. -

Abertura do painel

• Abra o painel, puxando-o para fora.
• Limpe a parte de fora com um pano húmido e detergente líquido neutro.
• Limpe-o também interiormente, utilizando um pano húmido e detergente neutro. Não utilize panos ou esponjas molhados nem jactos de água. Não use substâncias abrasivas.

• Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça.
• Abra o painel Comfort, puxando-os.
• Desmonte os filtros, um de cada vez, empurrando-os em direcção à retaguarda do grupo ao mesmo tempo que os puxa para baixo.
• Lave os filtros, evitando dobrá-los, e deixe-os secar antes de os voltar a montar. (A eventual alteração de cor da superfície do filtro que, com o tempo, se pode verificar, não prejudica de modo nenhum a sua eficácia.)
• Monte-os de novo, tendo o cuidado de manter a pega virada para a parte visível exterior.
• Feche o painel Comfort.

Filtro anti-odor (Versão Filtrante)

Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.

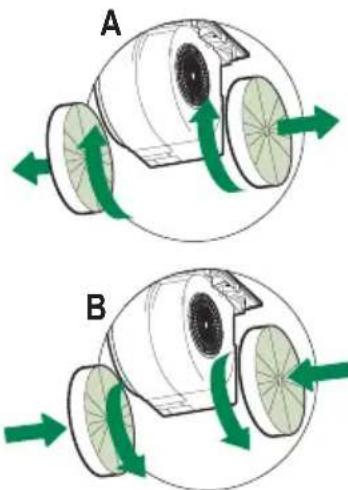

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

• Abra o painel Comfort, puxando-os.
• Tire os filtros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado (A).
• Monte o filtro novo prendendo-o na sua sede (B).
• Reinstale os filtros metálicos antigordura.
• Feche o painel Comfort.

Atenção! Este aparelho é provido de uma luz LED branca classe 1M segundo a norma EN 60825-1: 1994 + A1:2002 + A2:2001; potência óptica máxima emitida@439nm: 7μW. Não observar directamente com instrumentos ópticos (binóculo, lente de ampliação....).

- Para substituição, contacte a assistência técnica. ("Para compra, dirija-se à assistência técnica").
