S SOLAR 160 ZB - Aquecedores de água e caldeiras Vulcano - Manual de utilização gratuito

Tipo de produto	Depósito de acumulação de água quente sanitária com uma serpentina
Capacidade útil	153 litros
Dimensões (Altura x Diâmetro)	1172 mm x 540 mm
Peso em vazio	56 kg
Pressão máxima de funcionamento (água sanitária)	10 bar
Temperatura máxima de acumulação	95 °C
Material do depósito interior	Aço vitrificado (esmaltado)
Isolamento térmico	Poliuretano rígido, espessura 45 mm, condutividade térmica 0,034 W/m·K
Superfície de aquecimento da serpentina	0,69 m²
Potência máxima da serpentina	18,7 kW (90 °C de avanço, 45 °C de saída, 10 °C de entrada)
Proteção anticorrosão	Ânodo de magnésio
Ligações hidráulicas	Saída AQS / Entrada água fria / Drenagem: R 3/4"; Alimentação e retorno acumulador: R 1"; Circulação: R 3/4"
Funções principais	Acumulação de água quente para sistemas solares térmicos; compatível com caldeiras e esquentadores Vulcano como apoio; permite tratamento anti-Legionella por choque térmico
Manutenção	Verificação anual do ânodo de magnésio; substituição quando necessário; purga do sistema; verificação da pressão e válvulas de segurança
Segurança	Válvula de segurança e retenção fornecida; pressão máxima 10 bar; temperatura máxima 95 °C
Peças sobressalentes e reparabilidade	Ânodo de magnésio, resistência elétrica (opcional), juntas, válvulas; assistência técnica autorizada Vulcano
Garantia	6 anos para o depósito (ver condições)

Perguntas frequentes - S SOLAR 160 ZB Vulcano

O que é o depósito S SOLAR 160 ZB da Vulcano?

É um depósito de acumulação de água quente sanitária com uma serpentina, com capacidade de 153 litros, projetado para ser utilizado em sistemas solares térmicos. Permite armazenar a água pré-aquecida pelos painéis solares e fornecer água quente quando necessário, com apoio de uma caldeira ou esquentador.

Qual a pressão máxima de trabalho do depósito?

A pressão máxima de funcionamento para o circuito de água sanitária é de 10 bar. O depósito é fornecido com uma válvula de segurança e retenção para garantir a segurança da instalação.

Posso instalar uma resistência elétrica no depósito?

Sim, o modelo S SOLAR 160 ZB possui uma flange para ligação de uma resistência elétrica de apoio (rosca G1). Esta opção permite o aquecimento da água quando a energia solar não é suficiente.

Como é feita a proteção contra a corrosão?

O depósito possui um revestimento interior em aço vitrificado (esmaltado) e um ânodo de proteção em magnésio. O ânodo deve ser verificado periodicamente e substituído quando necessário para garantir a durabilidade do equipamento.

Qual a temperatura máxima da água no depósito?

A temperatura máxima de acumulação é de 95 °C. No entanto, recomenda-se não ultrapassar os 60 °C para evitar riscos de queimaduras e para maior eficiência energética. O sistema de controlo pode limitar a temperatura.

O depósito é compatível com caldeiras e esquentadores Vulcano?

Sim, o depósito S SOLAR 160 ZB é compatível com todas as caldeiras murais e esquentadores da Vulcano, especialmente os modelos termostáticos como a Lifestar e o Sensor Ventilado. A ligação em série permite aproveitar ao máximo a energia solar.

Como deve ser feita a manutenção do depósito?

Recomenda-se uma verificação anual do ânodo de magnésio, da pressão do sistema e do funcionamento das válvulas de segurança. A cada 2-3 anos, pode ser necessário limpar o interior e verificar a serpentina. Consulte o manual para instruções detalhadas.

Posso utilizar o depósito para aquecimento central?

O depósito é projetado principalmente para água quente sanitária. Para apoio ao aquecimento central, recomenda-se a utilização de depósitos de dupla serpentina ou de inércia, como os da gama SK Solar ou G-I.

O depósito permite tratamento anti-Legionella?

Sim, é possível realizar um tratamento térmico contra a bactéria Legionella elevando a temperatura da água a 60 °C ou mais durante um período programado. Consulte o manual do sistema de controlo para ativar esta função.

Qual a garantia do depósito?

A Vulcano oferece uma garantia de 6 anos para o depósito S SOLAR 160 ZB, desde que cumpridas as condições de instalação e manutenção indicadas no manual. A garantia cobre defeitos de fabrico, não incluindo danos por uso inadequado.

MANUAL DE UTILIZADOR S SOLAR 160 ZB Vulcano

Soluções integrais com Inovação e Segurança	03
O Sol, presença constante em Portugal	04
Porque deve aproveitar a energia solar com soluções Vulcano?	05
Mais Vantagens	06
Serviços de Apoio ao Cliente	07
Exemplos de Instalações	08
Água quente para todas as utilizações	09
Aplicações da energia solar térmica	10

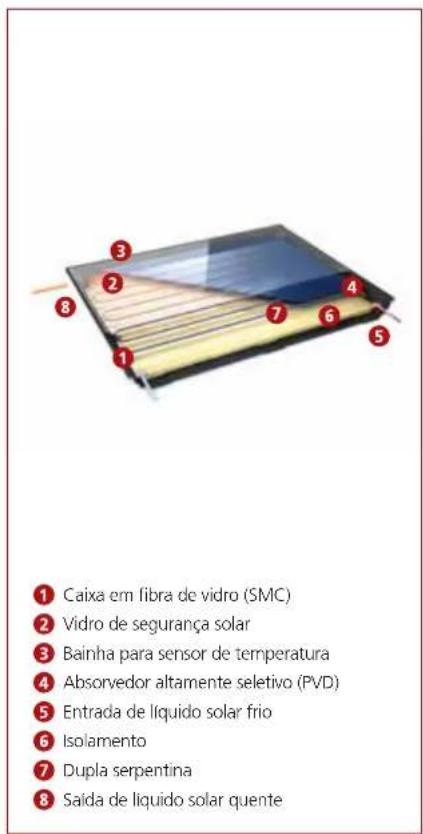

Coletores Solares
Inovação ao serviço do Ambiente	12
Coletores solares PremiumSun (FKT-2)	14
Coletores solares WarmSun (FKC-2)	15
Coletor solar Compacto (FCC-2)	16
Sistemas por Termossifão	17

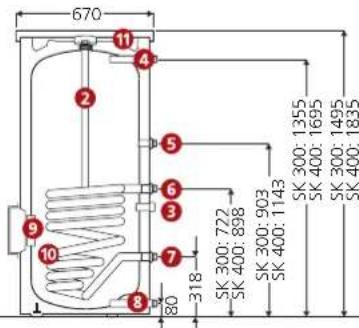

Depósitos de uma Serpentina e sem Serpentina	19
Depósitos de Dupla Serpentina e de Inércia	20
Equipamentos de energia auxiliar para o apoio aos sistemas solares Vulcano	21
Gamas Lifestar, Sensor Ventilado, Sensor Atmosférico e Bomba de Calor AquaEco	23
Centrais de Controlo	24

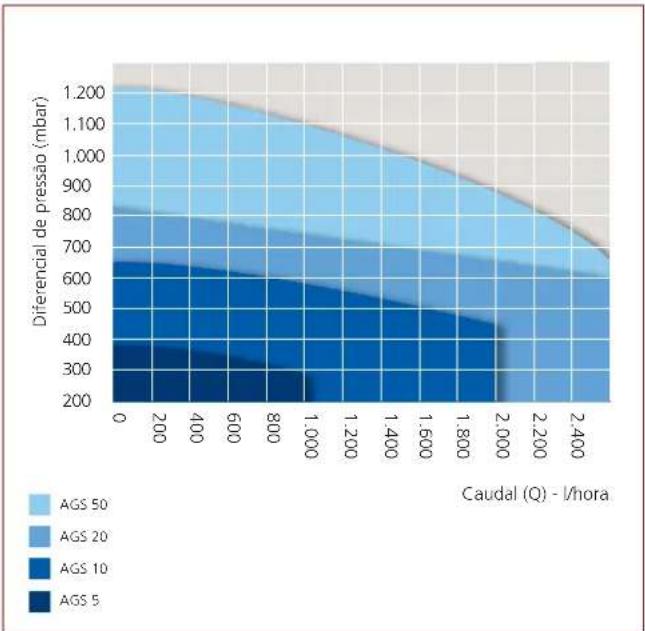

Grupos de circulação hidráulica	25
Permutadores de Placas e Dissipadores Solares	26
Outros acessórios	27
Dados técnicos
Coletores Solares	28

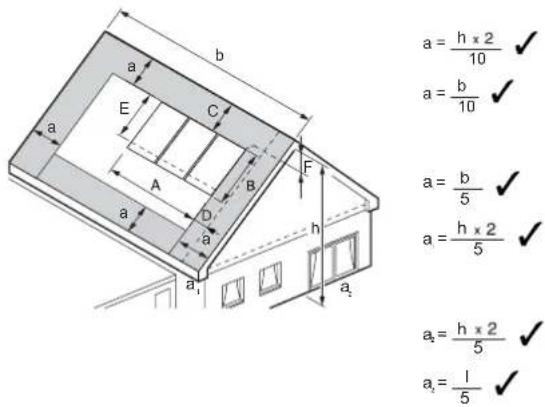

Planeamento de instalação	29
Termossifão	31

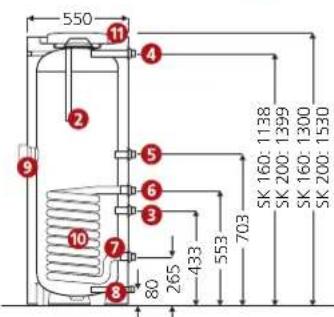

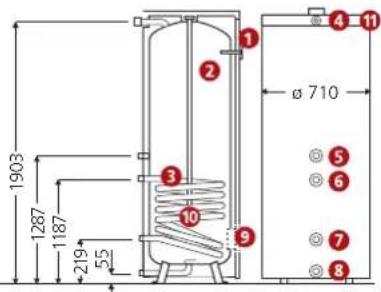

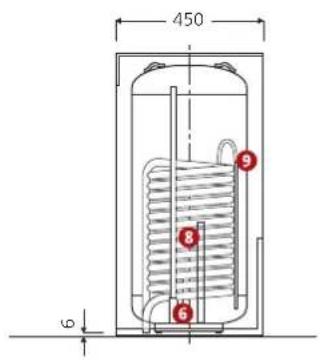

Depósitos	32
Caldeira mural Lifestar e Esquentador Sensor Ventilado	39
Módulo Solar e Bomba de Calor	40
Permutadores de Placas Brazadas	41
Permutadores de Placas Titânio/Aço Inox	42
Dissipadores Solares	43

SOLUÇÕES SOLARES Soluções integrais com Inovação e Segurança

A Vulcano, sempre na vanguarda da tecnologia, coloca à disposição dos seus clientes uma gama de sistemas solares, mais eficientes, seguros e ecológicos, oferecendo as mais inovadoras soluções de água quente.

A tecnologia solar da Vulcano é também o complemento ideal para apoiar o aquecimento central da sua casa, especialmente através de chão radiante.

A Fábrica: qualidade, fiabilidade e inovação

Desde 1993, o Departamento de Investigação e Desenvolvimento da Vulcano – hoje, Bosch Termotecnologia – introduziu no mercado mundial aparelhos a gás, exclusivos e únicos, para aquecimento de água, como o esquentador “inteligente” ou o “hidrogerador”, estabelecendo novos padrões tecnológicos, levando a Bosch a instalar em Aveiro o seu Centro de Competência mundial para a água quente. Com 62 membros, esta equipa despendeu cerca de 6,9 milhões de euros em I&D em 2011 (3,3% do volume de vendas) e registou 3 patentes.

A marca Vulcano está em harmonia com os interesses da sociedade e assume a responsabilidade de desenvolver produtos que utilizem adequadamente os recursos existentes. Por isso, criar Soluções de Água Quente que visam melhorar a eficiência energética, minimizar o impacto ambiental com energias alternativas e proporcionar-lhe o maior conforto, é a nossa missão. Neste sentido, a construção de uma fábrica de painéis solares térmicos em Aveiro, com capacidade para 300 mil unidades anuais, é mais um passo na disponibilização da tecnologia ao serviço dos cidadãos.

Connosco, invista no futuro com a sua marca de sempre.

Fábrica Aveiro - Unidade Solar

O Sol, presença constante em Portugal

mAPA DAS ZONAS cLimATÉRICAS - PORTUGAL

H = radiação solar média anual

A título de exemplo

A zona E, uma das melhores áreas de radiação solar em Portugal e que inclui uma zona significativa do Alentejo, recebe uma radiação solar média anual entre 16,6 e 17,1 MJ/m², dependendo da região. Um valor de 17 MJ/m²/dia, anualmente, equivale à energia obtida na utilização de 141 m³ de gás natural ou 127 m³ de gás butano, por cada metro quadrado.

Porque deve aproveitar a energia solar com soluções Vulcano?

cOBERTURA SOLAR DAS NECESSIDADES DE ÁGUA QUENTE DURANTE O ANO

As soluções solares Vulcano permitem poupar uma elevada quantidade de energia.

Este facto é principalmente relevante no Verão, onde verificamos que a energia fornecida pelo sistema solar é normalmente superior às necessidades de energia para aquecimento de água. Logo, o aproveitamento do sistema solar é quase perfeito, não sendo necessária, normalmente, a utilização de sistemas de apoio de aquecimento de água quente.

Todos nós devemos e podemos aproveitar este recurso natural, beneficiando das vantagens da gama de soluções solares da Vulcano.

Para instaladores, através de:

• Sistemas completos: adaptados às especificidades de cada instalação, através de uma gama ampla de painéis solares, estruturas e sistemas de fixação.
• Sistemas fáceis e simples de instalar: a gama de painéis solares utiliza materiais resistentes, leves e de alto rendimento (exemplo: a dupla serpentina do Painel PremiumSun FKT-2), beneficiando da versatilidade na utilização dos acessórios comuns e permitindo a redução do tempo de instalação.
• Dimensionamento: a Vulcano coloca à sua disposição o Gabinete de Estudos e Dimensionamento, especializado nas especificidades do setor e na singularidade de cada situação, e vocacionado para elaborar os projetos de dimensionamento.

Para o utilizador, proporcionando:

• Economia: a utilização de painéis solares permite o aproveitamento eficiente e de forma gratuita da energia solar, convertendo-a em calor e, consequentemente, contribuindo para a redução dos custos.
• Sistema completo e global (uma única marca): adaptado às especificidades de cada instalação, através de uma gama completa de produtos e acessórios na área solar (painéis solares, estruturas de suporte, depósitos, grupos de circulação, centrais de controlo e outros acessórios), sistemas de apoio (esquentadores, caldeiras e termoacumuladores) e complementos na área de aquecimento (radiadores, entre outros).
• Integração arquitetónica: favorece a estética das habitações (exemplo: estruturas de integração em telhados inclinados para painéis solares).
• Pós-venda: uma rede nacional que presta todo o apoio ao equipamento Vulcano com um tempo de resposta entre 24 e 48 h.

Mais Vantagens

As soluções solares Vulcano proporcionam o máximo conforto na produção de água quente e apoio no aquecimento central por piso radiante, qualquer que seja a sua utilização, recorrendo a inovadoras soluções tecnológicas que combinam a gama de caldeiras e esquentadores Vulcano, especialmente preparados para ligação a sistemas solares.

Proteção do Ambiente

A redução do consumo de energias poluentes e nocivas ao meio ambiente, através de emissões de CO_2 , conduzem a uma maior preocupação ecológica e ambiental. Os equipamentos solares Vulcano não só protegem o meio ambiente, porque evitam a emissão de substâncias contaminantes, como também são fabricados com produtos compatíveis com a natureza.

A preocupação com as necessidades ambientais e com a utilização de energias alternativas são uma evidência clara da sua visão proativa e de futuro. A Vulcano está à sua disposição, no presente, com uma tecnologia do futuro.

A obtenção da energia solar é gratuita e está disponível para todos. O aproveita- mento de energia solar permite a utilização de um recurso natural, tornando-se mais independente das oscilações do preço de outras fontes de energia. As soluções solares Vulcano permitem maximizar a utilização deste recurso, proporcionando também uma poupança de combustível.

Apoio governamental e informação institucional

A legislação (RCESE e RCCTE), que impõe exigências na construção de edifícios eficientes, incorporando a instalação de sistemas solares, vem ajudar a regulamentar este setor.

Para mais informações: www.dqge.pt | www.iapmei.pt | www.adene.pt

Soluções inovadoras de Água Quente

A Vulcano disponibiliza soluções modernas e inovadoras que lhe garantem o máximo conforto na produção de águas quentes, através de equipamentos certificados que cumprem todos os requisitos das normas EN 12975 e EN 12976.

Serviços de Apoio ao Cliente

Gabinete de Estudos e Dimensionamento

A Vulcano dá uma resposta rápida e de confiança ao instalador, construtor e gabinete de projetos, no aconselhamento e na preparação de soluções para sistemas integrados de aquecimento central e aquecimento de águas sanitárias. O GED presta um serviço de atendimento e aconselhamento, servindo como plataforma de comunicação entre a empresa e o cliente, numa estrutura de pré-venda.

A Vulcano dispõe de um moderno centro de formação, cuja componente prática foi largamente reforçada. É possível analisar e simular as várias soluções (energia solar, aquecimento de águas sanitárias, aquecimento de águas sanitárias por acumulação e instantâneas, aquecimento central por radiadores, ar condicionado, entre outras) tornando as formações mais interativas. É ainda disponibilizado um extenso programa de cursos de formação e aperfeiçoamento em tecnologia solar térmica.

O website da Vulcano disponibiliza, entre outras, informações completas relativas à gama solar, nomeadamente documentação, características, dimensionamento e legislação completa.

A Vulcano tem vindo, ao longo destes anos, a introduzir no mercado aparelhos com características e funcionalidades exclusivas, os quais têm constituído novidades mundiais. A comunicação ao mercado destes lançamentos passa, entre outros aspetos, pelo desenvolvimento e produção de informação técnico-comercial de apoio, de forma a comunicar e dotar os nossos clientes de conhecimento e a esclarecer as suas dúvidas, sobre toda a gama de produtos Vulcano.

Pós-venda

A rede nacional de Postos de Assistência Técnica garante um elevado nível de serviço e transmite confiança aos utilizadores. A Vulcano põe à disposição uma assistência técnica especializada. Os Contratos de Manutenção Vulcano garantem a melhor performance do seu sistema – poupando tempo e dinheiro, evita inconveniências ou futuras reparações, reduz gastos suplementares de energia e prolonga a vida útil do seu equipamento.

A Vulcano dispõe de uma vasta rede de serviço pós-venda, com cobertura em todo o país, que desempenha um serviço de elevada qualidade, transmitindo toda a confiança aos utilizadores dos seus equipamentos com tempo de resposta médio entre 24 e 48 h (1 a 2 dias úteis).

Exemplos de Instalações

CENTRO SOCIAL DE AmARELEJA CENTRO

• Água quente sanitária
• 2720 litros para consumo total diário (1000 litros para 100 refeições, 1000 litros para 10 banhos, 360 litros para higiene, 360 litros para lavandaria)
• Localidade: Évora - Amareleja
• Orientação: Sul
• Telhado: Plano
  • Inclinação dos painéis: 45°

Equipamento:

• 12 Painéis Solares FKT-1S
• 2 Caldeiras Chão a Gás Supraline KN 54
• 4 Depósitos SK 500 1-S

STÁGIO E FORMAÇÃO DO S.L.B.

• Água quente sanitária
• 12000 litros para consumo total diário (150 refeições, 200 banhos)
• Localidade: Seixal
• Orientação: Sul
• Telhado: Plano
• Inclinação dos painéis: 35 ^o

Equipamento:

• 80 Painéis Solares FKC-1S
• Controlador B-Sol 300

TERRAÇOS DO mARQUÊS Em OEiRAS

• Edifício tipo 1 (12 blocos):
  2 apartamentos T2 para
  3 habitantes cada
  e 9 apartamentos T3 para
  4 habitantes cada
• Edifício tipo 2 (5 blocos):
  1 apartamento T2 para 3 habitantes cada e 10 apartamentos T3 para 4 habitantes cada
• Água quente sanitária: 1680 litros para um total de 40 pessoas (edifício tipo 1) e 1720 litros para um total de 40 pessoas (edifício tipo 2)
• Localidade: Oeiras
• Orientação: Oeste
• Telhado: Plano

Equipamento:

• 8 Painéis Solares WarmSun FKC-1W (horizontal)
- Grupo de Circulação AGS10
• Controlador B-Sol 100, opcionalmente B-Sol 300
- Nos T2: 1 Depósito ST 120 e 1 controlador B-Sol 050R
- Nos T3: 1 Depósito ST 160 e 1 Controlador B-Sol 050R
- Sistema de apoio para T2 e T3: Esquentador estanque Sensor Plus WTD 14 litros com controlo remoto

Água quente para todas as utilizações

Solução Solar Térmica

A energia solar térmica é aquela que aproveita a luz do sol para produzir água quente, apoio a aquecimento central e piscinas.

Uma solução solar térmica é composta, basicamente, por um ou mais painéis que captam a energia proveniente do sol e por um depósito que armazene a água quente que será posteriormente consumida.

Sistema solar por termossifão vs sistema por circulação forçada

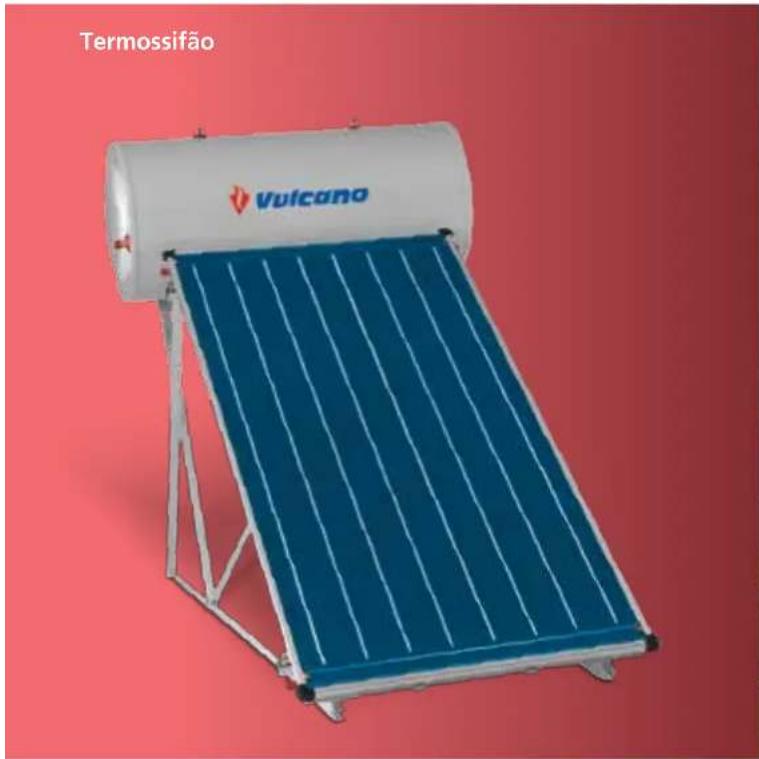

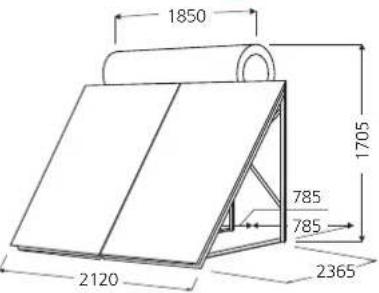

Sistema solar compacto por termossifão

Este sistema é composto por um painel plano e um depósito de água que se encontra na parte superior do painel. A água sanitária é aquecida através de um líquido solar que circula entre o painel e o depósito em circuito fechado. Esta transferência de calor é efetuada com recurso a um permutador de calor. A circulação do líquido solar produz-se pela alteração das respetivas densidades, provocada pelas diferentes temperaturas do circuito de ida e retorno. O princípio é simples: o fluido quente é menos denso do que o fluido frio, fazendo com que o que está quente suba, e o que está frio desça. Este sistema é designado por efeito de termossifão, em oposição ao sistema de circulação forçada. Para que este princípio funcione é necessário que o depósito se encontre em cima do painel. É a solução mais económica, de fácil instalação, ideal para espaços mais reduzidos. Estes sistemas por termossifão são normalmente destinados a moradias unifamiliares.

Sistema solar por circulação forçada

Sistema composto por um conjunto de equipamentos, especificamente painéis solares, depósito, grupo de circulação, central de controlo, entre outros.

O funcionamento é semelhante ao sistema por termossifão, mas neste caso apenas os painéis ficam no exterior e a circulação do líquido solar tem de ser forçada entre o painel e o depósito, pelo grupo de circulação e gerida por uma central de controlo. Este é um sistema mais complexo, proporcionando um elevado nível de conforto e uma excelente integração arquitetónica. Os sistemas por circulação forçada são ideais para aplicações individuais e coletivas, tais como: habitação (unifamiliar, edifícios coletivos), serviços (lares, restaurantes, hotéis, etc.) e indústria.

SISTEmA SOLAR POR ciRcULAÇÃO FORÇADA

Aplicações da energia solar térmica

As principais aplicações da energia solar térmica podem ser agrupadas em função do tipo de utilização:

Água quente sanitária, vivendas unifamiliares, edifícios, residenciais, hotéis.

Aquecimento central, radiadores de baixa temperatura, piso radiante.

Climatização de piscinas, piscinas particulares (cobertas ou ao ar livre) e públicas.

Nestas aplicações, a energia solar térmica pode ser obtida quer através de sistemas individuais, quer através de sistemas coletivos de produção de água quente.

Um dos conceitos mais importantes dos sistemas solares térmicos de baixa temperatura é a necessidade de instalar sempre um equipamento de apoio (esquentador, caldeira ou termoacumulador), que forneça a energia complementar para proporcionar o nível de conforto desejado a cada momento, fazendo face às diferentes condições climatéricas do país durante o ano.

Soluções individuais de água quente
APLICAÇÃO iNDiVIDUAL DE A.Q.S. ATRAVÉS DE Um SiSTEmA TERmOSSiFÃO

APLICAÇÃO INDIVIDUAL DE A.Q.S., AQUEcIMENTO DE ÁGUA DE PISCINA E APOIO NO AQUEcIMENTO DE PISO RADIANTE ATRAVÉS DA cOmBiNAÇÃO DE DEPÓSITO DE Uma E DE DUPLA SERPENTINA E ATRAVÉS DE Um PERmUTADOR DE PLACAS

APLicAÇÃO INDiVIDUAL DE A.Q.S. ATRAVÉS DE Um SiSTEmA DE ciRcULAÇÃO FORÇADA cOm DEPÓSiTO DE UmA SERPENTiNA

Vaso de expansão fechado

Termóstato

Bomba circuladora

Fluxóstato

Válvula de regulação de caudal

Válvula de segurança com esgoto sifonado

Manómetro

Válvula anti-retorno

Válvula misturadora termostática

Permutador de placas

Valvula de 3 vias com comando

Sonda

Válvula termostatizável

Filtro

Circuito elétrico

Circuito hidráulico (água quente)

Circuito hidráulico (água fria)

Circuito hidráulico (água pré-aquecida)

Para instalações coletivas adequar o grupo de circulação Vulcano ao número de painéis a instalar.

Estes esquemas de funcionamento são exemplificativos e a Vulcano recomenda, para o dimensionamento do equipamento solar, o aconselhamento junto do Gabinete de Estudos e Dimensionamento da Vulcano.

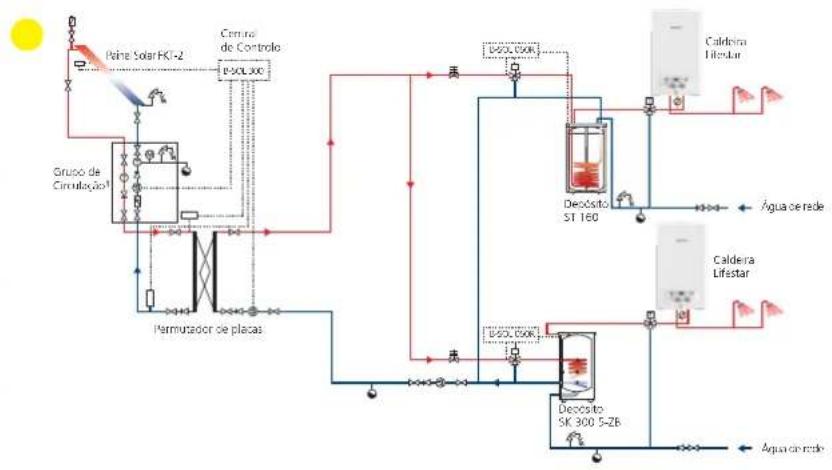

Soluções coletivas de água quente

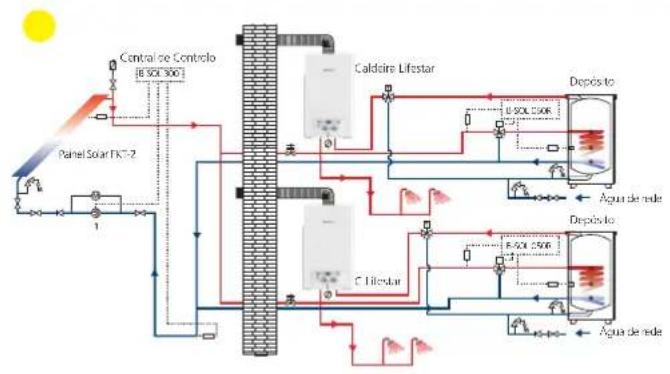

CAPTAÇÃO COLETIVA E SOLUÇÕES INDIVIDUAIS POR APARTAMENTO ATRAVÉS DE CALDEIRA E DEPÓSI TO

A instalação coletiva acumula a energia solar utilizada de forma individual num depósito em cada apartamento. A distribuição de energia pelos diferentes apartamentos é efetuada de forma proporcional, recorrendo a estabilizadores de caudal. A utilização de sistemas de regulação permite o pré-aquecimento do depósito sempre que a temperatura da água de consumo se encontre abaixo da temperatura programada.

CAPTAÇÃO COLETIVA cOm RECURSO A Um PERmUTADOR DE PLACAS E SOLUÇÃO DE EQUIPAMENTO DE APOIO iNDiViDUAL POR APARTAmENTO ATRAVÉS DE DEPÓSITO DE Uma SERPENTINA

A instalação acumula a energia aproveitada pelos painéis solares, aquecendo a água e distribuindo-a proporcionalmente pelos depósitos individuais dos diferentes apartamentos, recorrendo a estabilizadores de caudal. A utilização de um permutador de placas promove a separação dos circuitos de captação e distribuição, permitindo utilizar diferentes fluidos e caudais em circulação.

CAPTAÇÃO COLETIVA cOm RECURSO A DEPÓSI TO DE iNÉRcIA E PERmUTADOR COLETIVO E SOLUÇÕES iNDiVIDUAIS POR APARTAMENTO ATRAVÉS DE ESQUENTADOR E PERmUTADOR DE PLACAS

A instalação acumula a energia aproveitada pelos painéis solares, aquecendo a água de um depósito de inércia coletivo, através de um permutador de placas. Esta energia acumulada é distribuída proporcionalmente pelos permutadores individuais de cada apartamento.

COLETORES SOLARES

Inovação ao serviço do Ambiente

A geração de Coletores Solares Vulcano utiliza a mais avançada tecnologia na fabricação de painéis solares térmicos. Os resultados são visíveis: esta tecnologia permite maximizar o rendimento proveniente do calor (energia) libertado pelo Sol, em qualquer situação de exposição solar.

As soluções solares Vulcano são complementadas com uma gama ampla e diversificada de produtos, nomeadamente:

• Estruturas de suporte, que se adaptam a qualquer especificidade de instalação;
• Depósitos, para garantir a acumulação de água para uso sanitário;
• Grupo de circulação, reguladores e restantes acessórios, para o correto funcionamento da solução solar;
• Esquentadores, termoacumuladores e caldeiras para garantir a existência de água quente, quando a energia solar não for suficiente;
• Caldeiras para proporcionar todo o conforto originado pelo aquecimento central.

Gama de Coletores Solares

• Gama PremiumSun FKT-2. Painéis altamente seletivos, com o rendimento mais elevado mesmo em situações de pouca radiação solar.
• Gama WarmSun FKC-2. Painéis seletivos, proporcionando uma opção muito eficiente e robusta para qualquer tipo de instalação.
• Gama Compactos FCC-2. Painéis seletivos de reduzidas dimensões e grande facilidade de instalação, tornando-se a solução mais económica em instalações com clima ameno.

Confiança e Qualidade

A geração de painéis solares da Vulcano tem as máximas certificações de qualidade de organismos nacionais e internacionais, como a marca CERTIF, a Solar Keymark e a marca CE.

Os Coletores Solares Vulcano têm 6 anos de garantia.

Adaptabilidade a todas as situações

Os painéis solares da Vulcano adaptam-se a qualquer tipo de telhado:

• Telhado plano
• Telhado inclinado
• Integrado em telhado inclinado
• Sobre fachada vertical

• As estruturas são fabricadas em alumínio, facilitando a instalação e proporcionando a redução dos custos de transporte;
• Foram desenhadas para cumprir a normativa sobre os efeitos de neve e vento sobre estruturas em edifício (DIN), confirmando a elevada durabilidade face a agentes externos (chuva, neve, granizo, radiação UV);
• A fixação com contrapesos realizados "in situ", permitem fixar as estruturas para telhado plano de uma forma muito simples;
• Os conjuntos de ganchos de ligação adaptam-se a qualquer tipo de telha (lusa/árabe, plana ou ondulada).

Integrado em telhado inclinado

Montagem e Instalação simplificadas

A Vulcano apresenta a última tecnologia e as mais importantes inovações no desenvolvimento de painéis solares, contribuindo para facilitar a sua montagem e instalação:

• A caixa produzida em fibra de vidro reduz consideravelmente o peso dos painéis (FKC-2 e FKT-2), facilitando o transporte e instalação;
• As ligações flexíveis entre painéis e de ligação rápida facilitam a montagem, asseguram a estanquidade e durabilidade da instalação e absorvem as dilatações que se produzem em cada grupo de painéis. Estas uniões são resistentes à radiação ultravioleta e estão disponíveis para trabalhar no intervalo de temperaturas da instalação solar. Na gama PremiumSun são fabricadas em aço inoxidável. Nas gamas WarmSun e Compacto são produzidas em borracha EPDM reforçada com nylon, ficando assim preparadas para funcionar com temperaturas entre -40° C e +170° C.

Ligações metálicas flexíveis painéis gama PremiumSun

Ligações em EPDM flexíveis painéis gama WarmSun e Compacto

Ligações em EPDM Ilexíveis painéis gama WarmSun e Compacto

Ganchos de montagem para todas as gamas

COLETORES SOLARES PremiumSun (FKT-2) Máximo Rendimento e Eficiência

Coletor de vanguarda - Coletor solar PremiumSun

Os Painéis Solares Vulcano da gama PremiumSun (FKT-2) incorporam inovações de última geração que permitem atingir sempre o melhor rendimento em qualquer situação porque:

• Maior tamanho e acabamento altamente seletivo com absorvedor em alumínio: PVD.
  Este acabamento permite melhorar a eficiência do painel e contribuir para a economia energética.
• Maior aproveitamento de calor: soldadura em Omega para uma perfeita transferência de calor, que combina a robustez da solda ultrasónica com linhas de soldadura invisíveis.
• O circuito hidráulico em dupla serpentina permite um aproveitamento ótimo da energia solar, com uma reduzida perda de carga, possibilitando a ligação em paralelo até 10 painéis.
• Vidro solar estruturado: a qualidade do vidro solar permite atingir um rendimento elevado, possui grande resistência e mantém as mesmas características ao longo do tempo.
• Caixa exterior de uma só peça: redução das perdas térmicas (tecnologia SMC: Sheet-molding-compound).
• As ligações metálicas são flexíveis: facilitam a montagem, beneficiando a estanquidade e durabilidade da instalação.
• Versões para montagem na vertical e horizontal. A possibilidade de montagem na horizontal permite adaptar-se a um número elevado de instalações, melhorando a estética das mesmas.

COLETORES SOLARES WarmSun (FKC-2) Confiança e alto rendimento

Coletores Solares WarmSun

A gama de Coletores Solares WarmSun (FKC-2) é a melhor aposta quando se pretende um coletor que alia a fiabilidade e a facilidade de instalação a um elevado rendimento energético.

Principais Características

• Acabamento altamente seletivo com absorvedor em alumínio: PVD.
  Garantia de eficácia, durabilidade e respeito pelo meio ambiente.
• Circuito hidráulico em grelha de tubos: a reduzida perda de carga permite uma ligação em paralelo até 10 painéis.
• Bandeja de uma só peça: redução das perdas térmicas (tecnologia SMC: Sheet-molding-compound).
• Grelha de tubos: modelo vertical 11 tubos, modelo horizontal 22 tubos. Assegura uma distribuição uniforme de calor no seu interior.
• Vidro solar estruturado: a qualidade do vidro solar permite atingir um rendimento elevado, possui grande resistência e mantém as mesmas características ao longo do tempo.
• Ligações flexíveis em borracha EPDM: facilitam a montagem dos painéis, proporcionando estanquidade e durabilidade.
• Versões para montagem na vertical e horizontal: a possibilidade de montagem na horizontal permite adaptar-se a um número elevado de instalações, beneficiando a estética das mesmas.

COLETOR SOLAR Compacto (FCC-2) Solução económica e facilidade de instalação

Coletor Solar Compacto

O Coletor Solar Compacto Warmsun (FCC-2) é a melhor solução quando se pretende um ótimo compromisso entre qualidade e preço, num painel fácil de instalar, de elevada durabilidade e rendimento. Este coletor tem um excelente desempenho em qualquer situação climatérica. O Coletor Compacto WarmSun FCC-2 é ideal para climas de elevada radiação solar, garantindo um excelente rendimento.

Principais Características

• Dimensões: superfície total de 2,09 m ^2 e superfície de abertura de 1,936 m ^2 .
• Acabamento altamente seletivo com absorvedor em alumínio: PVD.
• Circuito hidráulico em grelha de tubos: a reduzida perda de carga permite uma ligação em paralelo até 10 painéis.
• Vidro solar ligeiramente estruturado: a qualidade do vidro solar permite atingir um rendimento elevado, possui grande resistência e mantém as mesmas características ao longo do tempo.
• Ligações flexíveis em borracha EPDM: facilitam a montagem dos painéis, proporcionando estanquidade e durabilidade.
• Disponível para montagem vertical.

SISTEMAS POR TERMOSSIFÃO Aliança entre Conforto e Versatilidade

Uma solução versátil e simples de instalar

Mais frequentemente destinados a moradias unifamiliares, os sistemas solares por termossifão são compostos por um painel solar plano e por um depósito de água que se encontra na parte superior do painel.

Os sistemas por termossifão são a solução adequada para uma instalação rápida, simples e económica de aquecimento de água quente. Basta ligar a água de rede ao depósito e levar a água quente do depósito aos pontos de consumo para aproveitar a energia solar. Não necessita de ligação elétrica, nem de grupo de circulação ou de centrais de controlo.

A gama de Termossifões Vulcano foi concebida para proporcionar um elevado rendimento, com excelente durabilidade dos materiais e facilidade de montagem, em telhados planos ou inclinados.

De fácil instalação, é a solução mais económica e ideal para espaços reduzidos.

GAmA E VANTAGENS

Conforto A gama de sistemas por termossifão tem versões com diferentes capacidades de depósitos (150, 200 e 300 litros) indo de encontro às necessidades de conforto dos utilizadores.

Instalação Adapta-se às especificidades da instalação: telhado plano ou inclinado.

Estética O sistema de montagem dos aparelhos beneficia a estética das instalações. Em telhado plano, o depósito fica parcialmente ocultado por detrás do painel.

Ambiente Permite a redução da emissão de CO₂.

Economia Um sistema por termossifão permite poupar até 75% na fatura de aquecimento de água.

SISTEMAS POR TERMOSSIFÃO

SISTEMAS POR TERMOSSIFÃO

150 litros 200 litros 300 litros

A melhor solução de termossifão para cada situação

A opção mais rentável para pequenos consumos. Até 3 pessoas**

Máxima eficiência em qualquer situação. Até 4 pessoas**

Máximo conforto em água quente. Até 6 pessoas**

Composição • 1 painel Compacto Warmsun FCC-2

• 1 estrutura de suporte fabricada totalmente em alumínio
• 1 depósito de 150 litros (com opção de apoio de resistência elétrica)
• Kit de acessórios e tubagens de ligação

• 1 painel Compacto Warmsun FCC-2
- 1 estrutura de suporte fabricada totalmente em alumínio
- 1 depósito de 200 litros (com opção de apoio de resistência elétrica)
- Kit de acessórios e tubagens de ligação

• 2 painéis Compacto Warmsun FCC-2
- 2 estruturas de suporte fabricadas totalmente em alumínio
- 1 depósito de 300 litros (com opção de apoio de resistência elétrica)
- Kit de acessórios e tubagens de ligação

• Depósitos de dupla envolvente, com circuito solar independente do circuito de consumo.
• Acabamento exterior do depósito realizado em aço lacado a cinzento, proporciona uma estética agradável e uma excelente durabilidade face aos efeitos atmosféricos.
• Acabamento interior do depósito com dupla capa de vitrificado, contribuindo para a máxima durabilidade, qualidade e higiene no serviço de água quente sanitária.
• Instalação em telhado plano ou inclinado.

Seleção A opção por um determinado sistema por termossifão deverá ter em conta diversos fatores, tais como:

• Estimativa de consumo de A.Q.S. diárias;
• Área de cobertura disponível, com exposição solar adequada;
• Regulamentos legais em vigor.

* Garantia de 6 anos aplicável aos kits termossifão (indui painel, estrutura, depósito, liqações flexíveis EPDM). Para grupos de circulação e acessórios hidráulicos, reguladores ou controladores, depósitos de água quente e vasos de expansão aplica-se a garantia legal de 7 anos. ** Dados indicativos tendo em consideração o consumo de 50 L/gax a 45°C.

Principais Características

• Este depósito ainda incorpora um vaso de expansão no seu interior (3 litros), beneficiando de forma evidente a integração arquitetónica do conjunto, ao mesmo tempo que facilita a montagem das válvulas de segurança dos sistemas primário (2,5 bar) e secundário (10 bar).
• As ligações hidráulicas flexíveis, compostas por tubagens flexíveis em EPDM, incorporam isolamento em espuma elastomérica, resistente aos efeitos de ozono, da radiação ultravioleta e de outros agentes atmosféricos como vento, chuva, granizo, etc. Estão desenhadas para suportar as altas temperaturas de trabalho da instalação solar, absorver as dilatações e facilitar a montagem do sistema termossifão.
• Estruturas fabricadas em alumínio, que contribuem para o baixo peso do equipamento, facilitando o transporte e instalação.
• Estruturas para telhado plano com 35º de inclinação, que facilitam a montagem do equipamento e favorecem a estética, pois ocultam parcialmente o depósito por trás do painel.
• Estruturas para telhado inclinado, com possibilidade de instalação entre 25° e 40°.

1 Entrada do líquido solar
2 Dupla envolvente (líquido solar em vermelho)
3 Isolamento em poliuretano (50 mm)
4 Aço lacado branco
5 Válvula de segurança (2,5 bar)
6 Permutador de calor
7 Enchimento
8 Depósito interior esmaltado
9 Flange com ligação à resistência elétrica G1
10 Ânodo de proteção em magnésio
11 Defletor para favorecer a estratificação
12 Água fria de rede
13 Saída do líquido solar
14 Ligação do permutador ao vaso de expansão
15 Saída de água quente
16 Vaso de expansão (3 litros)

DEPÓSITOS DE UMA SERPENTINA E SEM SERPENTINA De 75 a 750 litros. De 800 a 5000 litros.

Os Depósitos de acumulação de uma serpentina da

Vulcano permitem acumular energia de forma a que o sistema solar trabalhe de modo muito eficiente, especialmente quando é ligado a toda a gama de caldeiras, termoacumuladores e esquentadores da Vulcano. Os depósitos de acumulação sem

serpentina destinam-se especificamente a aplicações coletivas que necessitam de elevadas quantidades de água quente. Nesta gama, a função da serpentina é substituída pela incorporação de um permutador exterior não incluído no depósito.

Estes depósitos com uma serpentina e sem serpentina estão disponíveis consoante o tipo de aplicação:

• Individual (gama ST, S e SK);
- Coletiva, industrial ou serviços (gama CV e MVV).

Da gama de depósitos da Vulcano destacamos as seguintes características:

• Qualidade construtiva com materiais da mais alta qualidade, como o aço vitrificado;
• Isolamento eficaz em espuma rígida de poliuretano;
• Equipados com um ânodo de proteção em magnésio;
• Possibilidade de acumulação contínua de água quente até 95º C, consoante o modelo;
• O design otimizado das serpentinas permite uma maior permuta de calor;
• Possibilidade de realizar tratamento anti-Legionella por choque térmico.

Para mais informação, consulte o Catálogo de Depósitos da Vulcano.

A gama de depósitos de acumulação ST é indicada para instalação encastrada na cozinha. É a solução ideal para espaços reduzidos. Estes acumuladores oferecem a solução ideal para habitações de pequena e média dimensão e com pouco espaço para instalação do equipamento. Esta gama é compatível com todas as caldeiras murais e com as soluções solares da Vulcano.

Os depósitos ST 120 e ST 160 caracterizam-se por uma fácil integração em armários, visto que as ligações se efetuam no tampo superior. A gama ST está disponível com as capacidades de 75 (mural), 120 e 160 litros. Os modelos são fornecidos com válvula de retenção e segurança.

A gama de depósitos de acumulação S é a solução ideal para apartamentos e vivendas de média dimensão. Esta gama é compatível com todas as caldeiras murais e com as soluções solares da Vulcano. Possibilidade de colocar resistência elétrica para volumes iguais ou superiores a 120 litros.

Os depósitos de acumulação S estão disponíveis com as capacidades de 75, 90, 120, 160, 200, 300, 400, 500 e 750 litros, satisfazendo as diferentes necessidades dos utilizadores. Os modelos são fornecidos com válvula de retenção e segurança.

A gama de depósitos de acumulação SK é indicada para situações de grandes necessidades de água quente. A Vulcano propõe a gama SK, ideal para habitações, escolas, pequenas indústrias, edifícios públicos, balneários desportivos e instalações hoteleiras, entre outros, com necessidades de abastecimento de água quente em vários pontos em simultâneo. Esta gama é compatível com todas as caldeiras murais e com as soluções solares Vulcano.

Os depósitos de acumulação SK estão disponíveis com as capacidades de 160, 200, 300, 400 e 500 litros. Os modelos são fornecidos com válvula de retenção e segurança.

APLICAÇÕES COLETIVAS E INDIVIDUAIS DE GRANDES VOLUMES - DEPÓSITOS DE UMA SERPENTINA E DEPÓSITOS SEM SERPENTINA

A gama de depósitos de acumulação de uma serpentina CV-M1 é indicada para aplicações coletivas de média dimensão. Incorporam duas bocas de inspeção e limpeza, uma na parte lateral e outra na parte superior.

Os depósitos de acumulação CV-M1 estão disponíveis com as capacidades de 800, 1000 e 1500 litros. Os modelos são fornecidos com forro e válvula de segurança. Têm a possibilidade de incorporar uma resistência elétrica.

A gama de depósitos de uma serpentina MVV-SB é a solução ideal para grandes necessidades de armazenamento de água quente sanitária, por ex.: blocos de vivendas, hotéis, centros desportivos, entre outros. Os permutadores da serpentina são desmontáveis e produzidos em aço inoxidável, contribuindo para a produção de água quente em grandes quantidades. Possuem ainda uma boca de inspeção de diâmetro DN 400.

Os depósitos de acumulação MVV-SB estão disponíveis com as capacidades de 2000, 3000, 4000 e 5000 litros.

A gama de depósitos de acumulação sem serpentina CV-RB e MVV-RB é indicada para aplicações coletivas, industriais ou serviços de elevada dimensão. Destina-se ao aquecimento de água para consumo de elevada quantidade.

Os modelos são fornecidos com forro e válvula de segurança. Têm a possibilidade de incorporar uma resistência elétrica.

O depósito sem serpentina CV-RB está disponível com a capacidade de 1500 litros enquanto o depósito sem serpentina MVV-RB apresenta-se nas versões de 2000, 2500, 3000, 3500, 4000 e 5000 litros. Os modelos são fornecidos com forro e válvula de segurança. Têm a possibilidade de incorporar uma resistência elétrica.

Depósitos de dupla serpentina: gama SK Solar Apoio mais específico para soluções solares

Os depósitos de acumulação de dupla serpentina Vulcano da gama SK Solar permitem obter o máximo aproveitamento da energia solar para o aquecimento de água, pois possuem uma elevada relação altura/diâmetro, que favorece a estratificação, e uma grande superfície de permuta na serpentina solar. O seu isolamento de poliuretano permite reduzir as perdas térmicas para o exterior.

Os depósitos solares da gama SK Solar são depósitos de dupla serpentina, concebidos para prestar os melhores desempenhos em instalações de água sanitária, disponíveis entre 290 e 500 litros de água quente por dia.

Estes depósitos de acumulação possuem uma elevada proteção anti-corrosão, visto que a juntar ao revestimento interior esmaltado existe uma proteção catódica através de um ânodo de proteção em magnésio, o que garante uma grande durabilidade.

A segurança é garantida através da instalação do grupo de segurança, válvula de retenção e segurança, fornecida com os depósitos. Os depósitos de dupla serpentina SK Solar com recurso a uma caldeira, permitem fazer de maneira muito simples um tratamento térmico para proteção contra a bactéria Legionella Pneumophilia, através da elevação da temperatura. Estes depósitos cumprem com a norma de construção e funcionamento da União Europeia.

Depósitos de inércia: uma alternativa para grandes necessidades de água quente

Os depósitos de inércia (sem permutador), especialmente indicados para acumulação de energia em circuitos fechados, destinam-se principalmente às seguintes aplicações:

• Circuitos fechados para acumulação de calor destinado ao aquecimento das águas quentes sanitárias (A.Q.S.), quer para grandes necessidades de consumo individual, quer coletivo, ou arrefecimentos;
• Circuitos fechados de energia solar com circuitos fechados (ex.: aquecimento central por piso radiante) e permutador individual por apartamento;
• Sistemas de apoio individuais com permutador de placas.

Da gama de depósitos de inércia da Vulcano destacamos as seguintes características:

• Elevado poder de estratificação, permitindo a otimização da utilização da energia solar;
• A qualidade construtiva destes depósitos, fabricados em aço e com isolamento térmico em poliuretano injetado (60 mm nos depósitos com capacidades até 1000 litros e 80 mm nos depósitos com capacidades desde 1500 litros) e 45 kg/m³ (não inclui CFC) de densidade homogénea, permite uma elevada capacidade de acumulação, permitindo ainda a acumulação contínua de água quente até 100º C.

GAmA iNDicADO PARA cAPAcidades

DEPÓSITOS DE DUPLA SERPENTINA E DE INÉRCIA

APLICAÇÕES INDIVIDUAIS - DEPÓSITOS DE DUPLA SERPENTINA

A gama de depósitos de acumulação SK Solar é indicada para situações de grandes necessidades de água quente com recurso a 2 fontes de energia. A Vulcano propõe a gama SK Solar, ideal para habitações, escolas, pequenas indústrias, edifícios públicos, balneários desportivos e instalações hoteleiras, entre outros, com necessidades de abastecimento de água quente em vários pontos em simultâneo. Esta gama é compatível com todas as caldeiras murais e de chão Vulcano.

Os depósitos de acumulação SK Solar estão disponíveis com as capacidades de 290, 400 e 500 litros. Possibilidade de colocar resistência elétrica. Os modelos são fornecidos com forro, válvula de retenção e de segurança. Têm a possibilidade de incorporar uma resistência elétrica.

APLICAÇÕES COLETIVAS - DEPÓSITOS DE INÉRCIA

A gama de depósitos de acumulação de inércia G-I é indicada para aplicações coletivas de média dimensão.

Os depósitos de acumulação de inércia G-I estão disponíveis com as capacidades de 600, 800 e 1000 e 1500 litros. Os modelos são fornecidos com forro e válvula de segurança.

A gama de depósitos de acumulação de inércia MV-I é indicada para aplicações coletivas de elevada dimensão.

O depósito de acumulação de inércia MV-I está disponível com a capacidade de 2000 litros. O modelo é fornecido com forro e válvula de segurança.

EQUIPAMENTOS DE ENERGIA AUXILIAR PARA O APOIO AOS SISTEMAS SOLARES VULCANO

Equipamentos de apoio a instalações solares

A melhor opção como sistema complementar à energia solar térmica são os equipamentos de apoio que permitem dar total prioridade à utilização de energia proveniente do Sol, funcionando apenas e só nos momentos de pico de consumo ou ausência prolongada de radiação, obtendo-se desta forma maior poupança das fontes de energia convencional: gás e eletricidade. Estes equipamentos podem ser do tipo instantâneo (exemplo: esquentadores; caldeiras de águas instantâneas) ou com produção de A.Q.S. por acumulação (exemplo: depósitos termoelétricos; caldeiras de águas por acumulação; bombas de calor).

Os sistemas de apoio instantâneo a gás, como por exemplo esquentadores ou caldeiras da gama Vulcano, apresentam as seguintes vantagens:

• Produção contínua no tempo;
• Níveis elevados de potência sem necessidade de tempos de espera entre utilizações consecutivas;
• Estabilidade da temperatura de fornecimento de A.Q.S.;
• Dimensão reduzida do gerador;
• No caso das caldeiras, possibilidade de oferecer dois serviços: água quente sanitária e aquecimento central;
• Custo energético reduzido;
• No caso do gás natural, reduzida poluição do meio ambiente.

Para cumprir estes objetivos, o sistema deve ser capaz de:

• Adequar a potência do queimador à temperatura de entrada de água quente, evitando picos no arranque e conseguindo uma grande estabilidade na temperatura de água de saída, independentemente da temperatura de entrada;
• Resistir à passagem de água a elevada temperatura, em continuo e pelo seu interior, proveniente dos painéis solares, sem que nenhum componente sofra qualquer dano por este facto.

EQUIPAMENTOS DE ENERGIA AUXILIAR PARA O APOIO AOS SISTEMAS SOLARES VULCANO

Esquentadores termostáticos

Os equipamentos de apoio instantâneo, desde que limitada a temperatura do sistema solar (60°C), podem ser ligados em série à saída do depósito solar. Esta possibilidade aplica-se a todos os aparelhos da gama Vulcano de produção instantânea de água quente, nomeadamente os esquentadores termostáticos da Gama Sensor (Sensor Plus, Sensor Green, Sensor Ventilado, Sensor Atmosférico, Sensor HDG) ou caldeiras Lifestar, Lifestar Green (condensação), Aquastar e Aquastar Green (condensação), ou ainda qualquer outro aparelho Vulcano não termostático, recorrendo para o efeito ao Módulo Solar Universal. Assim, consegue-se o máximo de economia, ao aproveitar em cada momento a temperatura da água proveniente do sistema solar.

O Módulo Solar Vulcano, sendo uma solução universal, permite gerir a temperatura de água quente proveniente do painel solar e a temperatura de conforto desejada para o utilizador. Este módulo solar torna compatível o funcionamento de todos os aparelhos não termostáticos da gama Vulcano com as soluções solares existentes, nomeadamente os painéis solares associados a depósitos e os sistemas por termossifão. A Vulcano tem a solução para estes requisitos na sua gama de aparelhos de produção instantânea de água quente, tanto em esquentadores como em caldeiras murais.

A Bomba de Calor é a solução energeticamente mais eficiente quando a energia convencional disponível para o equipamento de apoio é a eletricidade. São equipamentos com produção de A.Q.S. por acumulação, que devem ser interligados em série com o sistema solar térmico, de forma a garantir que é consumida a energia solar em prioridade, e só em momentos de pico de consumo ou ausência prolongada de radiação, o equipamento de apoio entrará em funcionamento para compensar a energia em falta.

Gamas Lifestar, Sensor Ventilado, Sensor Atmosférico e Bomba de Calor AquaEco

Opção solar ideal para uma máxima economia de gás e água

O esquentador Sensor Ventilado, o Sensor Atmosférico ou qualquer outro esquentador da gama Sensor proporciona as mais elevadas prestações quando se liga em série com instalações solares, graças ao seu sistema de modulação eletrónica por temperatura, tanto da chama como do caudal de

água, o que o converte num aparelho ideal para trabalhar com água pré-aquecida, proveniente da instalação de energia solar. A gama de esquentadores termostáticos Sensor Ventilado possui outras características importantes que permitem tirar o máximo partido da instalação de energia solar para preparação de água quente.

Para mais informações consultar o catálogo de Esquentadores da Vulcano.

Caldeira Lifestar

Melhor solução para aquecimento central e águas quentes sanitárias

A caldeira Lifestar reúne condições especiais que a transformam no sistema ideal para trabalhar como apoio a sistemas de preparação de água quente com energia solar, quando necessitamos também de aquecimento central. Esta caldeira existe na versão condensação.

Um sistema especial de regulação permite que a potência do queimador se ajuste à temperatura de entrada da água pré-aquecida pelo sol, proporcionando uma poupança máxima e um elevado conforto no fornecimento de água quente.

Mas, para além destas características, que recomendam a sua instalação em série com sistemas solares, a Caldeira Lifestar apresenta outras funcionalidades que a convertem na caldeira mais versátil do mercado.

Para mais informações consultar o catálogo de Caldeiras Murais da Vulcano.

Bomba de Calor AquaEco 2ª geração

Otimização da eficiência energética para poupança nos consumos

A bomba de calor AquaEco 2ª geração, na sua versão com serpentina, é compatível com sistemas solares, permitindo assim uma redução ainda maior dos custos energéticos. Ao extrair energia gratuita do ar exterior, este aparelho permite poupanças de cerca de 70% comparativamente a outros sistemas elétricos de aquecimento de água, e tem um alto nível de eficiência (até 430%) para a produção de águas quentes sanitárias.

Esta bomba de calor tem um coeficiente de desempenho (COP) – rácio entre energia fornecida e energia usada – de 4,3 ou seja, consome apenas 1 kWh de eletricidade para fornecer mais de 4 kWh para aquecimento de água. A bomba de calor AquaEco 2ª geração é também amiga do ambiente, uma vez que não produz gases de combustão. Este modelo destaca-se ainda pela grande capacidade de armazenamento de água: 270 litros.

Para mais informações consultar o catálogo de Bombas de Calor AquaEco 2ª geração.

CENTRAIS DE CONTROLO

Máxima precisão no controlo de cada instalação

B-SOL 050R B-SOL 100 B-SOL 300

A família de controladores B-Sol acrescenta mais funcionalidades às instalações solares, permitindo que cada instalação encontre a solução adequada nos novos controladores Vulcano.

Ideal para acumulações de água quente individuais em prédios com instalações solares comuns, aquecimento por chão radiante ou outras aplicações solares.

• Display digital LCD com indicação de temperaturas e códigos de anomalia, modo de funcionamento e estado da bomba
• Válvula de 3 vias motorizada DWU 20 (230 V/50 Hz)
• Inclui 2 sondas de temperatura NTC e 1 saída 230 V/50 Hz
• Instalação na parede
  • Dimensões: A 134 x L 137 x P 38 mm

Ideal para instalações solares individuais de aquecimento de água sanitária.

• Display digital LCD iluminado com indicação das temperaturas no painel, depósitos (ou outras), códigos de anomalia, modo de funcionamento e estado da bomba
• Ajuste do diferencial de temperatura
• Seleção de temperatura máxima no depósito solar
• Fácil leitura das temperaturas do depósito e painel
• Modo anti-gelo eletrónico
• Possibilidade de trabalhar com velocidade variável da bomba e ajuste da zona de modulação
• 3 entradas para sondas de temperaturas NTC e 1 saída triac (velocidade variável)
• Inclui 2 sondas de temperatura
• Instalação na parede
  • Dimensões: A 190 x L 170 x P 50 mm

DUAS OU TRÊS APLICAÇÕES SOLARES

Ideal para sistemas solares de aquecimento de água sanitária e/ou piscinas e/ou chão radiante. Este controlador permite ainda funcionar como medidor de energia (quando conectado com caudalímetro de impulsos WMZ 3) e conhecer a poupança energética obtida com este sistema solar.

• Display digital LCD iluminado e animado
• 27 sistemas pré-configurados com pictograma e indicação de temperaturas, códigos de anomalia, modo de funcionamento e estado da bomba
• Modo férias - reduz as consequências da paragem da instalação
• Modo anti-gelo eletrónico
• Possibilidade de trabalhar com velocidade variável da bomba e ajuste da zona de modulação
• Ajuste do diferencial de temperatura
• Seleção de temperatura máxima no depósito solar e nos painéis
• 8 entradas para sondas de temperatura NTC; 1 entrada para ligação com caudalímetro; 2 saídas triac (velocidade variável); 3 saídas 230 V/50 Hz
• Inclui 2 sondas de temperatura
• Instalação na parede
  • Dimensões: A 190 x L 170 x P 50 mm

GRUPOS DE CIRCULAÇÃO HIDRÁULICA A solução ideal para qualquer consumo de água quente

Os Grupos de Circulação solar AGS da Vulcano são a solução ideal para instalações solares de preparação de águas quentes. Esta gama de grupos de circulação foi especialmente concebida para facilitar a instalação do sistema solar e disponibilizar a solução mais adequada a cada necessidade.

Adicionalmente, favorece a eliminação de ar quando se utiliza uma bomba de enchimento automático.

As principais vantagens deste aparelho são:

• Facilidade de instalação e montagem: Permite a instalação de todos os componentes do circuito primário que constituem a instalação, de modo que o instalador só terá de montar tubagem de ida e retorno aos painéis e ao permutador, assim como uma saída para o vaso de expansão.
• Minimização dos custos de manutenção e instalação, pois incorpora todos os elementos necessários no circuito primário de captação solar: bomba, torneiras de corte, termómetros, válvula anti-retorno, caudalímetro, válvula de segurança e ligação de saída para o vaso de expansão.
• Resistência e segurança: Todos estes elementos encontram-se embutidos numa estrutura de espuma de poliuretano injetado, rígida, de modo a absorver impactos e a proteger os elementos incorporados no seu interior. Ao mesmo tempo, permite a leitura fácil dos termómetros de ida e retorno à instalação solar.

PERMUTADORES DE PLACAS E DISSIPADORES SOLARES Acessórios robustos para as condições mais extremas

GAmA PRiNciPAiS APLICACÕES CARACTERÍSTicAS

- Aquecimento Permutadores de placas para aplicações de produção de A.Q.S. Material AISI 316.

• Os permutadores de placas são compostos por placas de transferência de calor, montadas e corrugadas para separar os dois fluidos com temperaturas diferentes que permutam calor. Esta troca térmica é utilizada para atender às necessidades e economizar a energia.
• Os permutadores de placas brazadas eliminam a necessidade de utilização de quadros e juntas de vedação e foram desenvolvidos para trabalhar com pressões e temperaturas elevadas.
• Os materiais utilizados são aço inoxidável AISI 316, soldados no forno a vácuo e utilizam cobre de enchimento a 100%.
• Estes permutadores destacam-se pelo seu design e eficiência térmica.

Consultar os dados técnicos dos isolamentos para permutadores de placas na página 41 do catálogo.

Permutadores de Placas Titânio/Aço Inox

T2 M6M3

- Aquecimento de piscinas

Os modelos de titânio são indicados para todas as aplicações com possível corrosão, como por exemplo, aquecimento de piscinas com cloro ou de água salgada.

Permutadores de placas em Aço Inox 316 para aplicações de energia solar e aquecimento de piscinas.

Potência até 150 kW. Glicol 30%. Temperaturas Glicol 55 -> 45°C / água 15 -> 32°C.

• O permutador de placas Titânio/Aço Inox é composto por um conjunto de placas metálicas corrugadas com orifícios para passagem dos dois fluidos, entre os quais ocorrerá a transferência térmica.
• O conjunto de placas é montado entre uma placa de apoio fixa e uma placa de pressão móvel.
• As placas estão equipadas com uma junta de vedação que veda o canal entre as placas e direciona os fluidos para dentro de canais alternados.
• Os materiais utilizados nos permutadores são titânio ou aço inox, consoante a aplicação e as condições de trabalho do circuito.

Entre as placas formam-se canais, e as aberturas dos cantos estão dispostas de forma a que os dois meios circulem em canais alternados. O calor é transferido pela placa entre esses canais, criando-se um fluxo contracorrente completo, de modo a conseguir o maior nível de eficiência possível. A corrugação das placas ajuda a passagem entre as mesmas, apoiando cada placa contra a placa adjacente: assim, aumenta a turbulência, o que resulta numa transferência térmica eficaz.

Dissipadores Solares

Os dissipadores de calor são a solução perfeita para as instalações solares em que possam ocorrer dissipações de calor excessivo, evitando assim o sobreaquecimento e eventuais perdas de fluidos, o que levará a uma diminuição dos custos de manutenção.

Dissipadores para instalações solares até 120 kW, Glicol 40% e temperatura ambiente de 35º C.

• O dissipador é integrado no circuito hidráulico e comandado pelo seu sistema de controlo, apresentando desta forma uma ótima solução.
• Consumo energético reduzido.
• Baixo nivel de ruido.
• Resistência à corrosão categoria C4.
• Preparado para trabalhar com Glicol 40%.
• Alargada gama de modelos até 120 kW com um ou dois ventiladores, consoante a potência.

OUTROS ACESSÓRIOS

Flexibilidade e Personalização da solução solar Vulcano

GAMA INDICADO PARA CARACTERÍSTICAS

	stemas solares com duas aplicações (ex.: A.Q.S. e piscina ou A.Q.S. e aquecimento).	• O equipamento está integrado numa caixa que permite a sua instalação e ligação direta em baixo do grupo de circulação AGS• Ligação: 15 mm; Adaptador de ligação: ∅ 18 ou ∅ 22 mm; Pressão máxima: 6 bar; Grupo de circulação: AGS 5 (AGS 10 para ligações de ∅ 22 mm); Motor válvula de 3 vias: 2,5 W (em repouso, aberto); Perda de pressão: KVS 4,5• Dimensões: 290 x 203 x 216,45 mm
	stemas de aquecimento com incremento na temperatura de retorno.	• O equipamento está integrado numa caixa que permite a sua instalação e ligação direta em baixo do grupo de circulação AGS• Ligação: ∅ 22 mm; Pressão máxima: 6 bar; Motor válvula de 3 vias: 2,5 W (em repouso, fechado); Perda de pressão: KVS 4,5• Dimensões: 290 x 135 x 174 mm
	depósitos de água quente ou de inércia ligados em série.	• Inclui uma bomba tipo UP 15-30 (altura manométrica 3 m)• Ligação: ∅ 15 mm; Adaptador de ligação: ∅ 18 ou ∅ 22 mm; Pressão máxima: 10 bar; Válvulas de corte / anti-retorno; Termómetro; Altura manométrica da bomba: 3 m (UPS 15/30)• Dimensões: 185 x 355 x 180 mm
	e sistemas solares com depósitos só de acumulação.	• Constituído por um permutador de placas e uma bomba de circulação do secundário• Válido até 8 painéis (aprox. 10 kW)• Ligação: ∅ 15 mm; Adaptador de ligação: ∅ 18 ou ∅ 22 mm; Pressão máxima: 6 bar; Válvulas de corte / anti-retorno; Purgador manual; Caudalímetro: 2-16 l/min; Grupo de circulação: AGS 5 (AGS 10 para ligações de ∅ 22 mm); Altura manométrica da bomba: 4 m (UPS 15/30); Sonda de temperatura: 6/9,7 mm; Perda de pressão: 10 mbar; Potência do intercâmbio: 10 kW• Dimensões: 290 x 373,5 x 216,5 mm
	ligação de sistemas solares em piscinas.	• Válido até 10 painéis (aprox. 12 kW)• Ligação: G 3/4", PVC D50; Pressão máxima: 6 bar (solar) / 2,5 (piscina); Sonda de temperatura: 6/8 mm; Perda de pressão: 10 mbar (solar), 100 mbar (piscina); Potência do intercâmbio: 12 kW• Dimensões: 525 x 210 mm
	Módulo de produção instantânea de A.Q.S. a 12,5 l/min.Utilizado para ligação de sistemas solares com equipamentos de apoio por cada apartamento.	• Pressão nominal - PN 16; Diferencial de pressão primário - 0,2 bar; Temperatura máxima de entrada do primário - 90°C; Pressão mínima de entrada da água da rede - 2,5 bar; Cloretos dissolvidos na água - máx. 300 mg/l; Ligações - R 1/2"• Inclui um permutador de placas de 35 kW e uma válvula de equilíbrio proporcional• Dimensões (com tampa): 420 x 255 x 160 mm• Peso (com tampa): 10,5 kg1 Entrada de água da rede2 Saída de A.Q.S.3 Ida do circuito solar4 Retorno ao circuito solar
		CURVAPotência do permutador kW 35 35 35 35 35
		Temperatura do caudal primário (ida) °C 60 65 70 80 90
		Temperatura do caudal primário (retorno) °C 35 30 28 24 21
		Caudal circuito aberto l/m 12.5 12.5 12.5 12.5 12.5
		Perda de pressão (caudal no primário) bar 0.39 0.16 0.14 0.08 0.05
		Caudal no primário l/h 1220 800 724 540 436

CURVA

Potência do permutador kW 35 35 35 35 35
Temperatura do caudal primário (ida) °C		60	65	70	80	90
Temperatura do caudal primário (retorno) °C		35	30	28	24	21
Caudal circuito aberto	l/m	12.5	12.5	12.5	12.5	12.5
Perda de pressão (caudal no primário)	bar	0.39	0.16	0.14	0.08	0.05
Caudal no primário	l/h	1220	800	724	540	436

DADOS TÉCNICOS Coletores Solares

cARACTERISTicAS	PREmiUmSUN	PREmiUmSUN	WARmSUN	WARmSUN	cOmPAcTO
MODELO	FKT-2S	FKT-2W	FKC-2S	FKC-2W	FCC-2S
Montagem	Vertical	Horizontal	Vertical	Horizontal	Vertical
Dimensões L x A x P (mm)	1175 x 2170 x 87	2170 x 1175 x 87	1175 x 2017 x 87	2017 x 1175 x 87	1032 x 2026 x 67
Área total (m2)	2.55	2.55	2.37	2.37	2.09
Área útil abertura (m2)	2.426	2.426	2.25	2.25	1.936
Área do absorvedor (m2)	2.350	2.370	2.18	2.18	1.921
Volume do painel (l)	1.61	1.96	0.94	1.35	0.80
Peso em vazio (kg)	45	45	40	40	30
Pressão máxima trabalho (bar)	10	10	6	6	6
Caudal nominal (l/h)	50	50	50	50	50
Material da caixa	Fibra de vidro numa só peça (SMC)		Fibra de vidro numa só peça (SMC)		Alumínio
Isolamento*	Lã mineral	Lã mineral	Lã mineral	Lã mineral	Lã mineral
Painel	Altamente seletivo	Altamente seletivo	Altamente seletivo	Altamente seletivo	Altamente seletivo
Tratamento painel	PVD	PVD	PVD	PVD	PVD
Circuito hidráulico	Dupla serpentina	Dupla serpentina	Grelha de tubos	Grelha de tubos	Grelha de tubos

• Isolamento para gamas PremiumSun e WarmSun de 55 mm de espessura e isolamento para gama Compacto de 25 mm. Note: Todos os painéis possuem certificado CE/Solar Keymark.

cURVA DE RENDimENTO INSTANTÂNEO SEGUNDO EN 12975-2 (baseada na área de abertura)
MODELO PREMIUMSUN WARMSUN COMPACTO
FKT-2S FKT-2W FKC-2S		FKC-2W FCC-2S

Rendimento ótico - Fator de eficiência 0.794 0.802 0.766 0.770 0.761
Coef. perda linear W/m	^1 K 0.386 0.383 3.216 3.871 4.008
Coef. perda secundário W/m	^2 K2 0.013 0.015 0.015 0.012 0.013

DADOS TÉCNICOS Planeamento de instalação

Para uma correta planificação e instalação é necessário seguir as indicações do manual de instalação dos painéis.

De seguida, apresentamos um exemplo para painéis WarmSun FKC-2.

DiSTÂNciA E SOmbRA, mONTAGEm Em FAchADA E Em TELhADOS PLANOS

Fachada

α - Ângulo de inclinação
x - Distância entre as filas de coletores

Distância entre as filas dos coletores, para latitude de 40° (em telhados planos: 17°; em fachadas: 61°).

ÂNGULO DE INCLINAÇÃO	DISTÂNCIA X (METROS)
	TELHADO PLANO	FACHADA HORIZONTAL
	VERTICAL HORIZONTAL

30°	3.87 2.20 -
35°	4.08 2.31 -
40°	4.25 2.41 -
45°	4.40 2.50 2.34
50°	4.51 2.56 2.26
55°	4.59 2.60 2.17
60°	4.63 2.62 2.06

Telhado plano

ESTABILIZAÇÃO DE Um cOLETOR Em TELhADO PLANO

PRESSÃO DA VELOCIDADE Q	VELOCIDADE DO VENTO	ANCORAGEM DE PÉSNo E TIPO DE PARAFUSOS(1)	CARREGAMENTO SEM FIXAÇÃOPESO EM TINA DE CARGA	CARREGAMENTO COM FIXAÇÃO POR CABO
				PESO EM TINA DE CARGA	ESFORÇO DE TRAÇÃO DO CABO

0.50 kN/m2	102 km/h 2x M8/8.8 278 kg 180 kg 2.0 kN
0.80 kN/m2	129 km/h 2x M8/8.8 481 kg 320 kg 3.0 kN
1.10 kN/m2(2)	151 km/h 3x M8/8.8 695 kg 450 kg 4.0 kN

(1) Por suporte de coletor. (2) Calhas de perfil adicionais necessárias apenas para carga de neve adicional.

VALORES DE DISPOSIÇÃO PARA FACHADA

ESTRUTURA DA PAREDE ^1)	PARAFUSOS/BUCHAS POR SUPORTE DE COLETOR
Betão armado min. B25 (min. 120 mm)	3 x UPAT MAX Âncora Express, tipo MAX 8 (A4) ^2) 3 x anilhas ^3) conforme a DIN 9021
	3 x Hilti HST-HCR-M8 ^2) 3 x anilhas ^3) conforme a DIN 9021
Sub-estrutura em aço(por ex., vigas em T duplas)	3 x M8/4.62 x anilhas ^3) conforme a DIN 9021

(1) Construção mediante pedido.
(2) Uma bucha/parafuso tem de ser capaz de suportar um esforço de tração de, pelo menos, 1,63 kN e um esforço vertical (esforço de cisalhamento) de, pelo menos 1,56 kN.
(3) 3 x Diâmetro do parafuso = diâmetro exterior da anilha.

ESPAÇO NECESSÁRIO DE mONTAGEm Em TELhADO iNcLiNADO E TELhADO PLANO

ESPAÇO NECESSÁRIO PARA O TIPO VERTICAL E hORIZONTAL

N° DE COLETORES
	MEDIDA A	MEDIDA B	MEDIDA A	MEDIDA B

1 1.18 m	2.02 m	2.02 m	1.18 m
2 2.38 m	2.02 m	4.06 m	1.18 m
3 3.58 m	2.02 m	6.11 m	1.18 m
4 4.78 m	2.02 m	8.15 m	1.18 m
5 5.98 m	2.02 m	10.19 m	1.18 m
6 7.18 m	2.02 m	12.23 m	1.18 m
7 8.38 m	2.02 m	14.27 m	1.18 m
8 9.58 m	2.02 m	16.32 m	1.18 m
9	10.78 m	2.02 m	18.36 m	1.18 m
10	11.98 m	2.02 m	20.40 m	1.18 m

mEDiDA A

N° DE COLETORES VERTICAL HORIZONTAL

1 1.18 m	2.02 m
2 2.38 m	4.06 m
3 3.58 m	6.10 m
4 4.78 m	8.14 m
5 5.98 m	10.19 m
6 7.18 m	12.23 m
7 8.38 m	14.27 m
8 9.58 m	16.31 m
9 10.78 m	18.35 m
10 11.98 m	20.40 m

mEDiDA B

ÂNGULO DE INCLINAÇÃO

VERTICAL HORIZONTAL

30° 1.77 m 1.04 m

35° 1.67 m 0.98 m

40° 1.57 m 0.93 m

45° 1.50 m 0.88 m

50° 1.50 m 0.89 m

55° 1.52 m 0.90 m

60° 1.53 m 0.91 m

mEDiDA c

ÂNGULO DE INCLINAÇÃO

VERTICAL HORIZONTAL

30° 1.21 m 0.79 m

35° 1.36 m 0.87 m

40° 1.49 m 0.95 m

45° 1.62 m 1.02 m

50° 1.73 m 1.09 m

55° 1.83 m 1.15 m

60° 1.92 m 1.19 m

Medida a: São possíveis ambas as fórmulas.

Pode ser utilizado o valor menor.

• Medida A e B: tabela.
- Medida C: pelo menos duas filas de telhas até à cumeeira/chaminé.
- Medida D: pelo menos 0,5 m para o tubo de avanço à direita ou esquerda, junto ao campo de coletores.
- Medida E: corresponde a 1,8 m (tipo vertical: 1,0 m) e é a distância mínima desde a aresta superior do coletor até à calha de perfil inferior, montada em primeiro lugar.
- Medida F: caso seja necessário um purgador no telhado, pelo menos 0,4 m para o tubo de avanço.

$$ a = \frac {h \times 2}{1 0} \checkmark $$

$$ a = \frac {b}{1 0} \checkmark $$

$$ a = \frac {b}{5} \checkmark $$

$$ a = \frac {h \times 2}{5} \checkmark $$

$$ a _ {2} = \frac {h \times 2}{5} \checkmark $$

$$ a _ {2} = \frac {1}{5} \checkmark $$

$$ a = \frac {h \times 2}{1 0} \checkmark $$

$$ a = \frac {b}{1 0} \checkmark $$

Medida a: São possíveis ambas as fórmulas. Pode ser utilizado o valor menor.

Medida A, B, C: Tabela.

DADOS TÉCNICOS

Termossifão (medidas em mm)

cARACTERÍSTicAS
Kit Termossifão Compacto
150 I - FCC-2

2001 - FCC-2

3001-2 FCC-2

Nota: Estas dimensões têm uma tolerância de 20-25 mm.

GAmA 150 | cOmPAcTO 200 | cOmPAcTO 300 | cOmPAcTO

Número de painéis 1 x FCC-2 1 x FCC-2 2 x FCC-2
Tipo de sistema Circuito indireto Circuito indireto Circuito indireto
Tipo de permutador Dupla envolvente Dupla envolvente Dupla envolvente
Peso (vazio) kg 71 78 95
Volume circuito primário	litros	13 13 20
Volume circuito secundário	litros	145	195	280
Pressão máx. de trabalho circuito primário	kg/cm2(bar)	2.5	2.5	2.5
Pressão máx. de trabalho circuito secundário	kg/cm2(bar)	10 10 10
Diâmetro	mm	580	580	580
Largura	mm	1120	1320	1850
Material de revestimento exterior		Aço lacado	Aço lacado	Aço lacado
Material de revestimento interior		Vitrificado	Vitrificado	Vitrificado
Tipo de isolamento		Poliuretano, livre de CFC	Poliuretano, livre de CFC	Poliuretano, livre de CFC
Espessura de isolamento	mm	50 50 50
Disposição do vaso de expansão		Interior	Interior	Interior
Volume do vaso de expansão	litros	3	3	3
Proteção catódica		Ânodo de proteção em magnêsio	Ânodo de proteção em magnêsio	Ânodo de proteção em magnêsio

Estrutura de Suporte

Material	Alumínio	Alumínio	Alumínio
Tipo de perfil	Angular	Angular	Angular

Circuito Hidráulico e Acessórios

Material das tubagens		Borracha EPDMreforçada com nylon	Borracha EPDMreforçada com nylon	Borracha EPDMreforçada com nylon
Tipo de acessório de ligação entre painéis		Borracha EPDMreforçada com nylon	Borracha EPDMreforçada com nylon	Borracha EPDMreforçada com nylon
Proteção contra pressão		Válvula de Segurança	Válvula de Segurança	Válvula de Segurança
Pressão válvula segurança primário	bar	2.5	2.5	2.5
Pressão válvula segurança secundário	bar	10 10 10

Outras Características

Peso aprox. em funcionamento	kg	300	350	530
Distância entre apoios	mm	880	880	785 + 785
Medidas do equipamento montado*: A x L x P	mm	1705 x 1120 x 2365	1705 x 1320 x 2365	1705 x 2120 x 2365
Proteção anti-gelo		Anticongelante(não fornecido no kit)	Anticongelante(não fornecido no kit)	Anticongelante(não fornecido no kit)
Capacidade de anticongelante	litros	15 15 22

* Telhado plano.

DEPÓSITOS DE UMA SERPENTINA - APLICAÇÕES INDIVIDUAIS

Gama ST 75
vista de trás vista lateral vista inferior

Nota: Todas as ligações têm um = 3/4^* . Este modelo é mural (para montar na parede).

Gama ST 120 / 160-2E
vista lateral vista frontal vista superior

Nota: As indicações das dimensões atrás de uma barra referem-se ao modelo superior seguinte do acumulador.

1 Avanço da caldeira
2 Retorno à caldeira
3 Saída de água quente
4 Entrada de água fria

5 Retorno das A.Q.S.
6 Ânodo de proteção (magnésio)
7 Torneira de esvaziamento
8 Bainha da sonda NTC

9 Purga do permutador
10 Purgador manual
11 Termómetro

DEPÓSITOS DE UmA SERPENTINA - APLICACÕES INDIVIDUAIS

Gama S S 75-90 ZB S 120 a 750 ZB

1 Isolamento térmico
2 Elemento de isolamento térmico da abertura de verificação
3 Abertura de verificação
4 Cobertura da abertura de verificação
5 Permutador térmico secundário de tubo plano
6 Resistência elétrica de apoio
7 Vidro térmico
8 Reservatório de acumulação
9 Termómetro
10 Tampa do revestimento
11 Elemento de isolamento térmico do ânodo de magnésio
12 Ânodo de magnésio
13 Bainha de imersão
14 Pés ajustáveis com parafusos de nivelamento
15 Ânodo de magnésio ou ânodo inerte (acessório, opcional)
SAída de água quente
Eh Resistência elétrica de apoio para aquecimento para volumes iguais ou superiores a 120 litros
EK Entrada de água fria
EL Drenagem
EZ Entrada da circulação
m Ponto de medição para o sensor da temperatura de água quente da instalação solar
RS Retorno do acumulador de água quente
VS Alimentação do acumulador de água quente

GAmA S		S 75 ZB	S 90 ZB	S 120 ZB	S 160 ZB	S 200 ZB	S 300 ZB	S 400 ZB	S 500 ZB	S 750 ZB
Capacidade de A.Q.S.	litros	77	86	115	153	192	295	379	465	736
AW-EK-EL: saída de A.Q.S./entrada água sanitária/drenagem	Pol	R 34	R 34	R 34	R 34	R 34	R 1	R 1	R 1	R 1 14
VS: alimentação do acumulador	mm	R 1	R 1	R 1	R 1	R 1	R 1	R 1	R 1	R 1 14
RS: retorno do acumulador	mm	R 1	R 1	R 1	R 1	R 1	R 1	R 1	R 1	R 1 14
EZ: entrada da circulação	Pol	R 34	R 34	R 34	R 34	R 34	R 34	R 34	R 34	R 1
H: altura ^(1)	mm	675	735	922	1172	1432	1794	1591	1921	1910 ^(2) 2310 ^(3)
D: diâmetro	mm	540	540	540	540	540	600	700	700	750 ^(2) 950 ^(3)

(1) Inc. tampa do revestimento, pés ajustáveis totalmente apertados. Ao rodar os pés ajustáveis, esta medida pode ser aumentada, no máximo, 13 mm. (2) Sem isolamento. (3) Altura mínima do local de instalação para a substituição do ânodo de magnêsio.

Gama SK 300 / 400-5 ZBGama SK 160 / 200-5 ZB Gama SK 500-3 ZB

1 Termómetro
2 Ânodo de proteção em magnésio
3 Sonda de termóstato
4 Saída de água quente
5 Ligação de circulação
6 Avanço do acumulador
7 Retorno do acumulador
8 Entrada de água fria
9 Abertura de verificação
10 Permutador de calor tubular
11 Tampa do revestimento
Com ligações a caldeiras de chão de potência fixa, aconselhamos a trocar o 6 pelo 7.

DEPÓSITOS DE UMA SERPENTINA - APLICAÇÕES COLETIVAS

Gama CV-M1

Gama MVV-SB

Kr Retorno circ. primário
Kv Ida circ. primário
Entrada água fria/esgoto
Ra Ligação lateral

tm Ligação bainha sensores
Saída de A.Q.S.
z Recirculação

GAMA CV-M1 e MVV-SB				CV800 M1	CV1000 M1	CV1500 M1
Capacidade de A.Q.S. litros 800 1000 1500
KW-e: entrada água fria/esgoto	GASM			1 1⁄4"	1 1⁄4"	1 1⁄2"
www: saída de A.Q.S. GASM 1 1⁄2"	1 1⁄2"	1 1⁄2"
Z: recirculação GASM 1 1⁄2"	1 1⁄2"	1 1⁄2"
Kv: ida do circ. primário GASM	(1) / F(2)			1"	1"	1"
Kr: retorno circ. primário GASM	(1) / F(2)			1"	1"	1"
Ra: ligação lateral GASM	(1) / F(2)			1 1⁄2"	1 1⁄2"	2"
tm: ligação bainha sensores GASM - - -
A: diâmetro exterior mm		950		950	1160
B: altura total	mm			1840	2250	2320
Boca de inspeção				DN 90	DN 90	DN 400

Saída de A.Q.S.
Entrada água fria/esgoto
pc Ligação ânodos proteção catódica
R Ligação lateral (resistência elétrica)

eh Ligação lateral
tm Ligação bainha sensores
7 Recirculação

GAMA CV-RB e MVV-RB		CV1500 RB
KW-e: entrada água fria/esgoto	GASM	1 12 "
ww: saída de A.Q.S.	GASM	1 12 "
Z: recirculação	GASM	1 12 "
R: ligação lateral resistência elétrica	GASM	-
eh: ligação lateral	GASM	2 "
tm: ligação bainha sensores GASM	34 "
pc: ligação ânodos proteção catódica	GAS	1 12 "
A: diâmetro exterior	mm	1160
B: altura total	mm	2320

① Esvaziamento
2 Aquecimento elétrico
3 Entrada de água fria
4 Ânodo de proteção em magnésio

7 Bainha de inversão com termómetro para indicação de temperatura

Gama SK 500-1 Solar

8 Bainha de inversão do sensor
de temperatura do reservatório (solar)
9 Bainha de inversão do sensor
de temperatura do reservatório (aquecimento)

10 Retorno do acumulador

11 Avanço solar

12 Saída de água quente

13 Ligação de circulação

GAMA SK Solar			D	H	EH	WW	RHSP	Z	VHSP	VSSP	RSSP	KW/E
SKE 290-5 Solar	NOVO	Cota	-	1835	890	1695	1365	1125	1019	790	283	80
		Diâmetro	600	-	-	R 1"	R 1"	R 34 "	R 1"	R 1"	R 1"	R 1"
SKE 400-5 Solar	NOVO	Cota	-	1835	740	1695	1383	1143	1033	898	318	80
		Diâmetro	670	-	-	R 1"	R 1"	R 34 "	R 1"	R 1"	R 1"	R 1"
SK 500-1 Solar		Cota	-	1921	-	1853	1604	1264	1114	965	220	55
		Diâmetro	700	-	-	R 1"	R 1"	R 34 "	R 1"	R 1"	R 1"	R 1"

DEPÓSITOS DE INÉRCIA - APLICAÇÕES COLETIVAS

Gama G-I Gama MV-I

GAMA G-I E MV-I G 600-I G 800-I G 1000-I G 1500-I

Capacidade de A.Q.S. litros 600 800 1000 1500

s: ligação lateral GASH 3" 3" 3" 3"
p: ligação superior GASM	^(1) / F^(2)	1" 1" 1" 1"
tm: ligação lateral	GASH	12"		12"	12"	12"
eh: ligação lateral	GASH	3"		3"	3"	3
k: ligação inferior	GASH	-		-	-	-
A: diâmetro exterior	mm	770 950 950 1160
B: altura total	mm	1730		1840	2250	2320
C: cota ^(1) / suporte (pês) ^(2)	mm	200 340 340 561
D: cota	mm	1291 1170 1580 1320

(1) Na Gama G-I. (2) Na Gama MV-I.
eh Ligação lateral
k Ligação inferior
p Ligação superior
5 Ligação lateral
tm Ligação lateral

MV 2000-1

2000
2"
2"
1 12 "
2"
2"
1360
2300
200
-

DADOS TÉCNICOS

Depósitos de uma Serpentina - aplicações individuais

GAmA ST - UmA SERPENTiNA			ST 75	ST 120-2E	ST 160-2E
Capacidade (úti) litros		75 115 149
No de espirais da serpentina			13	5	5
Superfície de aquecimento m	^2		0.73 0.63 0.63
Potência máx. da superfície de aquecimento* kW			25 25.1 25.1
Consumo de energia de manutenção (24 h)	kWh/dia		1.2 1.2 1.4
Espessura equivalente de isolamento** mm			50 80 80
Condutividade térmica	λ W/m.k		0.025 0.022 0.022
Temperatura máx. de acumulação	°C		60 (70)	60 (70)	60 (70)
Pressão máx. de funcionamento (água sanitária)	bar		10 10 10
Peso em vazio	kg		56 50 60

* 90°C de temperatura de avanço, 45°C de temperatura de saída da água quente e 10°C de temperatura da água fria ** Espessura de acordo com o RSECE.

GAmA S - UmA SERPENTINA		S 75ZB	S 90ZB	S 120ZB	S 160ZB	S 200ZB	S 300ZB	S 400ZB	S 500ZB	S 750ZB
Capacidade (mil)	litros	77	86	115	153	192	295	379	465	736
Superficie de aquecimento m	'	0.4	0.4	0.4	0.69	0.69	0.92	1.21	1.48	2.37
Potência máx. da superfície de aquecimento*	kW	12	12	12	18.7	18.7	24	28.7	35	49.2
Espessura de isolamento**	mm	45	45	45	45	45	50	50	50	100
Condutividade térmica	λ W/m.k	0.034	0.034	0.034	0.034	0.034	0.034	0.034	0.034	0.4
Temperatura máx. de acumulação	°C	95	95	95	95	95	95	95	95	95
Pressão máx. de funcionamento (aquecimento)	bar	10	10	10	10	10	10	10	10	10
Peso em vazio	kg	37	39	44	56	63	98	115	129	219***
Caudal máx. continuo ( T = 25^ C )****	litros/h	190	190	190	246	246	323	399	488	702

* 90 ^ C de temperatura de avanço, 45 ^ C de temperatura de saída da água quente e 10 ^ C de temperatura da água fria.

** Espessura de acordo com o RSECE.

*** Pesos sem isolamento.

^**** tHW = 85°C: tDW = 60°C.

Nota: Os depósitos S 75 ZB e S 90 ZB não têm resistência (nem possibilidade de ter). O isolamento do S 750 ZB vai desmontado.

GAmA SK - UmA SERPENTiNA SK 160-5 ZB SK 200-5 ZB SK 300-5 ZB SK 400-5 ZB SK 500-3 ZB
Capacidade (util) litros 160 200 300 390 470

Superficie de aquecimento m	2	0.9 0.9 0.9 1.8 2.55
Potência máx. da superfície de aquecimento* kW 31.5 31.5 50 50 78
Espessura equivalente de isolamento** mm 90 90 90 90 88
Condutividade térmica	λ W/m.k	0.022 0.022 0.022 0.022 0.025
Temperatura máx. de acumulação	°C	95	95	95	60 (70)
Pressão máx. de funcionamento (áqua sanitária)	bar	10 10 10 10 10
Peso em vazio	kg	74 84 105 119 170
Tempo min. de reaquecimento	min	20 25 12 19 13

* SK 160/200/300/400-5 ZB: 80°C de temperatura de avanço, 45°C de temperatura de salda da água quente e 10°C de temperatura da água fria.
SK 500-3 ZB: 90°C de temperatura de avanço, 45°C de temperatura de salda da água quente e 10°C de temperatura da água fria.
** Espessura de acordo com o RSECE.

Depósitos de uma Serpentina - aplicações coletivas

GAmA cV-m1 - UmA SERPENTINA		cV 800-m1	cV 1000-m1	cV 1500-m1
Capacidade (útil)	litros	800 1000 1500
Superfície de permuta m	2	2.7 3.3 4
Potência permutador* kW		101 116 138
Espessura equivalente de isolamento** mm		160 160 160
Condutividade térmica	W/m.k	0.02 0.02 0.02
Temperatura máx. de acumulação	^	90	90	90
Pressão máx. de funcionamento (água sanitária)	bar	8 8 8
Peso em vazio	kg	195 230 239

* Temp. entrada circ. primário: 90°C; Caudal primário 5 m³/h; Δ Temp. circ. secundário: 10/45°C.
** Espessura de acordo com o RSECE.

GAmA mVV-SB - UmA SERPENTiNA mVV 2000-SB mVV 3000-SB mVV 4000-SB mVV 5000-SB

Capacidade (mil)	litros 2000 3000 4000 5000
Superfície de permuta m	7	3.4 5 6.7 8.3
Potência permutador* kW 150 250 360 400
Espessura equivalente de isolamento** mm 160 160 160 160
Condutividade térmica	λ W/m.k	0.02 0.02 0.02 0.02
Temperatura máx. de acumulação	°C	90	90	90
Pressão máx. de funcionamento (água sanitária)	bar	8 8 8 8
Peso em vazio	kg	460 735 1040 1185

* Temp. entrada circ. primário: 90º C; △ Temp. circ. primário: 30º C; Temp. entrada circ. secundário: 10º C; △ Temp. circ. secundário: 35º C.
** Espessura de acordo com o RSECE.

Depósitos sem Serpentina - aplicações coletivas

GAmA cV-RB - SEM SERPENTINA		cV1500-RB
Capacidade (mil)	litros	1500
Espessura equivalente de isolamento*	mm	160
Condutividade térmica	W/m.k	0.02
Temperatura máx. de acumulação	^	90
Pressão máx. de funcionamento (água sanitária)	bar	8
Peso em vazio	kg	340

* Espessura de acordo com o RSECE.

GAmA mVV-RB - SEM SERPENTINA		mVV2000-RB	mVV2500-RB	mVV3000-RB	mVV3500-RB	mVV4000-RB	mVV5000-RB
Capacidade (úni)	litros	2000	2500	3000	3500	4000	5000
Espessura equivalente de isolamento*	mm	180	180	160	160	160	160
Condutividade térmica	λ W/m.k	0.02	0.02	0.02	0.02	0.02	0.02
Temperatura máx. de acumulação	°C	90	90	90	90	90	90
Pressão máx. de funcionamento (água sanitária)	bar	10	10	10	10	10	10
Pressão máx. da serpentina	bar	8	8	8	8	8	8
Peso em vazio	kg	450	630	630	690	880	1040

* Espessura de acordo com o RSFCF.

Depósitos de Dupla Serpentina - aplicações individuais

GAmA SK Solar - DUPLA SERPENTiNA SKE 290-5 Solar SKE 400-5 Solar SK 500-1 Solar

Circuito aquecimento - serpentina superior

Capacidade total litros 290 380 449
Capacidade sem aquecimento solar (valor útil aquecido) litros 120 155 184
Potência de aquecimento máximo da serpentina* kW 31.5 36 46.0
Superfície de permuta m	0.9 1.0 1.3

Circuito solar - serpentina inferior

Expressura equivalente de isolamento mm 80 80 80
Capacidade de água de aquecimento litros	5.8 12.1 13.0
Superficie de permuta	m^2	1.3 1.8 1.90

Outras características

Espessura de isolamento** mm 50 50 50
Condutividade térmica	W/m.k	0.022	0.022	0.025
Pressão de serviço máxima de água	bar	10 10 10
Peso em vazio (sem embalagem) kg 115 135 205

* SKE 290-5 e 400-5 Solar: 80°C de temperatura de avanço, 45°C de temperatura de saída da água quente e 10°C de temperatura da água fria. SK 500-1 Solar: 90°C de temperatura de avanço, 45°C de temperatura de saída da água quente e 10°C de temperatura da água fria.

** Espessura de acordo com RSECE.

Depósitos de Inércia - aplicações coletivas

GAmA G-i - iNÉRciA		G 600-i	G 800-i	G 1000-i	G 1500-i
Capacidade (úti)	litros	600	800	1000	1500
Transmissão de calor	kW	Inércia	Inércia	Inércia	Inércia
Espessura de isolamento*	mm	80 80 80 80
Condutividade térmica	W/m.k	0.02	0.02	0.02	0.02
Temperatura máx. de acumulação	°C	100	100	100	100
Pressão máx. de funcionamento	bar	6	6	8	6
Peso em vazio	kg	95	174	205	300

* Espessura de acordo com RSECE.

GAmA mV - iNÉRciA
mV 2000-i

Capacidade (úil)	litros	2000
Transmissão de calor	kW	Inércia
Espessura equivalente de isolamento*	mm	160
Condutividade térmica	W/m.k	0.02
Temperatura máx. de acumulação	°C	100
Pressão máx. de funcionamento	bar	6
Peso em vazio	kg	400

* Espessura de acordo com RSECE.

DADOS TÉCNICOS

Caldeira mural Lifestar e Esquentador Sensor Ventilado

GAmA LiFESTAR		ZW/ZS 24KE	ZW24/28KE	ZW/ZS 24VENT	ZW/ZS 24AE	ZW 24/30VENT	ZW 24/30AE
Potência útil
Água quente	kW	7 - 23.6	10 - 27.6	7 - 24	7 - 24	10 - 29.6	10 - 29.6
Aquecimento central	kW	8 - 23.6	10 - 24.0	10 - 24	10 - 24	10 - 24.0	10 - 24.0
Consumo
Gás but/prop	kg/h	2	2.4	2	2	2.6	2.6
Gás natural	m3/h	2.7	3.2	2.7	2.7	3.4	3.4
Dimensões
Altura x Largura x Profundidade	mm	700 x 400 x 298	700 x 400 x 298	700 x 400 x 298	700 x 400 x 298	700 x 400 x 298	700 x 400 x 298
Peso	kg	27.5	27.5	33	33	33	33
Aquecimento Central
Temperatura de ida (mín./máx.)	°C	45 - 88	45 - 88	45 - 88	45 - 88	45 - 88	45 - 88
Pressão máxima de serviço	bar	3	3	3	3	3	3
Rendimento		★★	★★	★★	★★	★★	★★
Produção de A.Q.S.
Temperatura (mín./máx.)	°C	40 - 60	40 - 60	40 - 60	40 - 60	40 - 60	40 - 60
Pressão máxima de serviço	bar	10	10	10	10	10	10
Conforto EN 13.203		★★	★★	★★	★★	★★	★★
Diâmetro de evacuação de gases/ acessório básico		∅ 130	∅ 130	∅ 80/110 AZ 266	∅ 80/110 AZ 266	∅ 80/110 AZ 266	∅ 80/110 AZ 266

Potência kW 5.0 - 18.9 7.0 - 23.6 9.0 - 30.0

Modulação Eletrónica Eletrónica Eletrónica

Eficiência % 75 75 75

Débito de água

Máximo l/min 11.0		14.0	17.0
Pressão máxima de água	bar		12.0	12.0	12.0
Caudal mínimo de funcionamento	l/min		3.2	3.2	3.2
Pressão mínima de funcionamento	bar		0.3	0.3	0.3
Informações gerais
Aumento de temperatura	°C		0 a 70	0 a 70	0 a 70
Regulação de temperatura*	°C		35 a 60	35 a 60	35 a 60
Estabilidade de temperatura	°C		+/- 1	+/- 1	+/- 1
Ligação elétrica V		230	230	230
Consumo gás
Butano	kg/h		1.7	2.2 2.8
Natural	m3/h		2.3	2.9 3.7
Dimensões
Altura	mm		580	655	655
Largura	mm		310	350	425
Profundidade	mm		220	220	220
Peso	kg		14 16 18
Tubo exaustão (Ø)**	mm		80	80	80

* A regulação de temperatura é efetuada grau a grau.
** Consultar acessórios de exaustão para aparelhos ventilados, disponíveis na tabela de preços da Vulcano.

DADOS TÉCNICOS

Módulo Solar e Bomba de Calor

MÓDULO SOLAR

Pressão
Pressão máxima de água à entrada (estática)	bar	10.0
Pressão máxima de água (dinâmica)	bar	5.0
Caudal
Caudal mínimo de funcionamento estabilização de temperatura	l/min	4.0
Caudal estimado com 1 bar de pressão de entrada	l/min	>20.0
Perda de carga admissível em cada válvula para caudal de 10 l/min	bar	0.3
Temperaturas
Temperatura máxima de entrada	°C	100
Precisão do valor da temperatura à saída com caudal de 6 l/min	°C	45 +/- 3
Instalação		Horizontal
Dimensões
Altura	mm	130
Largura	mm	225
Profundidade	mm	115
Peso	kg	2.8

BOMBA DE CALOR PARA A.Q.S. AquaEco 270-2E C AquaEco 270-2E S
com serpentina sem serpentina

Local de instalação interior interior
Dimensões (altura x diâmetro x diâmetro + painel de comandos)	mm	1835 x 700 x 735	1835 x 700 x 735
Peso líquido Kg 125 108
Capacidade de armazenamento I 260 270
Área da serpentina m	^2	1.3 –
Material do depósito		Aço vitrificado	Aço vitrificado
Potência calorífica sem apoio elétrico suplementar	kW	1.5	1.5
COP		4.3*	4.3*
Apoio elétrico com resistência	kW	2	2
Alimentação elétrica		230 V - 50 Hz	230 V - 50 Hz
Perdas pela envolvente	kWh/24h	0.74*	0.74*
Índice de proteção (sem condutas / com condutas)		IPX1/IPX4	IPX1/IPX4
Temperatura de serviço	°C	+5/+35	+5/+35
Temperatura máxima da água com bomba de calor	°C	60	60
Temperatura máxima da água com apoio elétrico complementar	°C	70	70
Tipo de ânodo		Magnésio	Magnésio
Ligações hidráulicas		1" ( 34 * recirculação de A.Q.S.)	1" ( 34 * recirculação de A.Q.S.)
Diâmetros das condutas mm	160 160
Máximo comprimento equivalente das condutas	m	20	20
Caudal de ar sem conduta (1a velocidade / 2a velocidade)		380/490	380/490
Caudal de ar com conduta (1a velocidade / 2a velocidade)	m ^3 /h	300/300	300/300
Pressão sonora a 2 m com condutas	dB	40	40
Tipo de controlo de temperatura		Eletrónico	Eletrónico
Interface com o utilizador		LCD + 4 botões de controlo + indicador LED	LCD + 4 botões de controlo + indicador LED
Modos de operação		Manual/Programa/Full(rápido aumento da temperatura)	Manual/Programa/Full(rápido aumento da temperatura)
Válvula de segurança 10 bar		Incluído	Incluído
Válvula de retenção 1"		Incluído	Incluído

* De acordo com EN255-3 A20W45, ar a 20°C e aquecimento de água de 15°C a 45°C.

DADOS TÉCNICOS

Permutadores de placas para aplicações de produção de A.Q.S.

Material AISI 316.

MODELO	ALTURA(mm)	LARGURA(mm)	LIGAÇÕES	PRESSÃO PROJETO A 150°C (bar)	CAUDAL MÁX. PRIMÁRIO(m3/h)	CAUDAL MÁX. SECUNDÁRIO(m3/h)	Ta DESENHO(°C)	POTÊNCIA kW*	No DE PLACAS
PRODUÇÃO DE A.Q.S. A 45°C COM SOLAR
CBH16-13H	211	74	34 "	30	0.9	0.9	225	10	13
CBH16-25H	211	74	34 "	30	1.8	1.7	225	20	25
PRODUÇÃO DE A.Q.S. A 50°C COM SOLAR
CBH18-15H	316	74	34 "	32	0.9	0.9	225	10	15
CBH18-23H	316	74	34 "	32	1.8	1.7	225	20	23
PRODUÇÃO DE A.Q.S. A 45°C COM SOLAR
CB30-24H	313	113	1 14 /"1"	32	3.6	3.5	225	40	24
CB30-34H	313	113	1 14 /"1"	32	5.5	5.2	225	60	34
CB30-50H	313	113	1 14 /"1"	32	7.3	6.9	225	80	50

* Os modelos CBH16 e CB30: produção de A.Q.S. 45º C. O modelo CBH18: produção de A.Q.S. 50º C.

Isolamentos para permutadores de placas

MODELO N° DE PLACAS
Isolamento CBH16-13H 13
Isolamento CBH16-25H 25
Isolamento CBH18-15H 15
Isolamento CBH18-23H 23
Isolamento CB30 até 25H	até 25
Isolamento CB30 até 50H	até 50

DADOS TÉCNICOS

Permutadores de Placas Titânio/Aço Inox

T2 / M3 / M6

Permutadores de Placas Titânio/Aço Inox

Permutadores de placas em Aço Inox 316 para aplicações de Energia solar e aquecimento de piscinas.

Potência até 150 kW. Glicol 30%. Temperaturas Glicol 55 -> 45°C / água 15 -> 32°C.

MODELO	ALTURA(mm)	LARGURA(mm)	LIGAÇÕES	CAUDAL MÁX. PRIMÁRIO(m3/h)	CAUDAL MÁX. SECUNDÁRIO(m3/h)	PERDA DE CARGA PRIMÁRIA(m.c.a.)	PERDA DE CARGA SECUNDÁRIA(m.c.a.)	POTÊNCIA kW*	N° DE PLACAS
PERMUTADORES DE PLACAS TITÂNIO
T2-BFG/5H 380 140 3⁄4" 0.9 0.5 2.7 0.9 10 5
T2-BFG/8H 380 140 3⁄4" 1.8 1 2.8 1.5 20 8
T2-BFG/12H	380	140	3⁄4"	2.7	1.5	3.1	1.3	30	12
T2-BFG/16H	380	140	3⁄4"	3.6	2	3.4	1.4	40	16
M3-FG/14M	480	180	1 1⁄4"	4.5	2.5	3.9	1.7	50	14
M3-FG/18M	480	180	1 1⁄4"	5.5	3	3.5	1.4	60	18
M3-FG/22M	480	180	1 1⁄4"	6.4	3.5	3.3	1.2	70	22
M3-FG/26M	480	180	1 1⁄4"	7.3	4.1	3.2	1.2	80	26
M3-FG/28M	480	180	1 1⁄4"	8.2	4.6	3.5	1.3	90	28
M3-FG/32M	480	180	1 1⁄4"	9.1	5.1	3.6	1.3	100	32
M3-FG/36M	480	180	1 1⁄4"	10	5.6	2.5	0.9	110	36
M3-FG/40M	480	180	1 1⁄4"	10.9	6.1	3.7	1.3	120	40
M3-FG/44M	480	180	1 1⁄4"	11.8	6.6	3.8	1.3	130	44
M6-MFG/12M	920 320 2"	12.7 7.1 2.7 1.2 140 12
M6-MFG/12M	920 320 2"	13.6 7.6 3.1 1.4 150 12
PERMUTADORES DE PLACAS AÇO INOX
T2-BFG/5H 380 140 3⁄4" 0.9 0.5 2.7 0.9 10 5
T2-BFG/8H 380 140 3⁄4" 1.8 1 2.8 1.520 8
T2-BFG/12H	380	140	3⁄4"	2.7	1.5	3.1	1.3	30	12
T2-BFG/18H	380	140	3⁄4"	3.6	2	2.9	1.1	40	18
M3-FG/16M	480	180	1 1⁄4"	4.5	2.5	3	1.2	50	16
M3-FG/20M	480	180	1 1⁄4"	5.5	3	2.9	1.1	60	20
M3-FG/24M	480	180	1 1⁄4"	6.4	3.5	2.8	1	70	24
M3-FG/28M	480	180	1 1⁄4"	7.3	4.1	2.8	1	80	28
M3-FG/32M	480	180	1 1⁄4"	8.2	4.6	2	0.7	90	32
M3-FG/36M	480	180	1 1⁄4"	9.1	5.1	2.3	0.8	100	36
M3-FG/40M	480	180	1 1⁄4"	10	5.6	3.1	1	110	40
M3-FG/44M	480	180	1 1⁄4"	10.9	6.1	3.1	1.1	120	44
M3-FG/48M	480	180	1 1⁄4"	11.8	6.6	3.4	1.1	130	48
M6-MFG/12L	920 320 2"	12.7 7.1 2.7 1.2 140 12
M6-MFG/14L	920	320	2"	13.6	7.6	2.3	1	150	14

* Temperatura primário: 55°C - 45°C. Temperatura secundário: 15°C - 32°C.

DADOS TÉCNICOS Dissipadores Solares

Dissipadores Solares

Dissipadores para instalações solares até 120 kW, Glicol 40% e temperatura ambiente de 35°C.

MODELO	CAUDAL DE FLUIDO (m3/h)	P. CARGA (kPa)	VENT. X POT.	DIMENSÕES A x L x P (mm)	LIGAÇÕES kW m		2* VOLTAGEM CONSUMO VELOCIDADE
DGS401A/4	1.7 28.6 1x285			780 x 555 x 362	12"	24 30 230 V//50 Hz	285 W/0.6 A 1430 rpm
DGS401B/8	2.3 15.4 1x285			780 x 555 x 362	12"	32 40 230 V//50 Hz	285 W/0.6 A 1430 rpm
DGS402A/11	3.5 13.8 2x285			1380 x 555 x 362	34"	48 60 230 V//50 Hz	285 W/0.6 A 1430 rpm
DGS501A/11	4 17.9 1x780			1105 x 828 x 428	1"	56	70	400 V/III/50 Hz	780 W/1.35 A
DGS501B/14	5.2 21.6 1x780			1105 x 828 x 428	1"	72	90	400 V/III/50 Hz	780 W/1.35 A
DGS501C/16	5.8 24.1 1x780			1105 x 828 x 428	1"	80	100	400 V/III/50 Hz	780 W/1.35 A
DGS502A/20	8.7 22.9 2x780			2005 x 828 x 428	1 12"	120	150	400 V/III/50 Hz	780 W/1.35 A

Nota: Dados calculados para 40% Glicol, temperatura fluido: 90°C, temperatura ambiente: 35°C.
* Daco aproximado, verificar segundo o modelo do painel.

setembro 2013. A informação constante deste catálogo pode ser alterada sem aviso prévio.

www.vulcano.pt
