MANUAL DE UTILIZADOR PSB06T Philco
| No MODIFICAÇÃO POR DATA | SOLICITANTE | |||
| 0 | Liberação de Arquivo | Helena | - | 01-09-2020 |
Parabéns pela escolha de mais um produto de nossa linha.
Para garantir o melhor desempenho de seu produto e não invalidar a garantia, o usuário deve ler atentamente as instruções a seguir. Recomenda-se não jogar fora este Manual de Instruções. Ele deve ser guardado para eventuais consultas.
Devido aos avanços tecnológicos e ao sistema de produção por lotes, poderão existir pequenas divergências entre o aparelho e alguma ilustração ou descrição de funcionamento de algum recurso deste Manual. Tal fato, porém, não prejudica o entendimento por parte do usuário.
CUIDADOS
A Fabricante garante o bom funcionamento deste aparelho. Porém, é necessário que sua utilização seja adequada para que o usuário desfrute do máximo que o aparelho pode proporcionar sem prejudicar a saúde do usuário.
Os cuidados descritos a seguir devem ser obdecidos.
INSTRUÇÕES AO USUÁRIO
Muitos dos “problemas” que acometem os produtos eletrônicos têm como causa, não somente a desinformação em relação ao aparelho, mas uma conexão equivocada por parte do usuário. Existe uma grande probabilidade de o usuário resolver eventuais contratempos de operação ou funcionamento insatisfatório do aparelho apenas consultando o Manual de Instruções. Antes de submeter o aparelho a um posto de Assistência Técnica Autorizada Philco, o usuário deve ler atentamente o Manual de Instrução.
LOCAL DE INSTALAÇÃO
- A ventilação normal do produto não deve ser bloqueada. Os orifícios de ventilação devem ficar sempre desobstruídos. Não envolver o aparelho todo em espuma.
- Não deixar o aparelho exposto à luz solar direta.
- O produto não deve ser exposto a gotejamentos nem a respingos. Objetos com líquidos, como vasos, não devem ser colocados sobre o produto.
- Instalar o aparelho de modo que o cabo de alimentação possa ser desconectado imediatamente da tomada da rede elétrica em caso de alguma anormalidade.
PRECAUÇÕES QUANTO À SEGURANÇA
- Não tocar o interior do produto nem inserir um objeto metálico. Qualquer uma dessas operações poderá causar choque elétrico ou falhas no aparelho.
- Quando houver tempestades, desligar o cordão elétrico da tomada elétrica e se estiver sendo utilizado ao ar livre interromper o uso.
- Não inergir o cordão elétrico, o plugue ou o próprio aparelho na água ou em qualquer outro líquido
- O uso de acessórios que não sejam originais pode prejudicar o funcionamento do produto e a perda da garantia.
- Não tentar consertar o aparelho em casa. Quando necessário, levar o produto à uma Assistência Técnica Autorizada.
- Não utilizar aparelhos apresentando qualquer tipo de dano no cordão elétrico, no plugue ou em outros componentes.
- É recomendável que o usuário anote o número de série presente na região inferior do aparelho.
- Não instalar vários equipamentos numa mesma tomada. Isso sobrecarregará o circuito e aumentará o risco de incêndios.
- Proteger o cabo elétrico contra danos físicos ou mecânicos, tais como: ao ser dobrado, torcido, pisado, preso por uma porta ou calçado.
- Não retirar o cabo elétrico da tomada puxando pelo fio. Sempre segurar na base do plugue.
- Evitar o uso prolongado do aparelho com volume superior a 85 dB. Níveis de ruídos acima deste valor podem ser prejudiciais à audição humana.
NÍVEISDEDECIBEISEXEMPLOSPARASIMPLESCOMPARAÇÃO
30dBBRisanafloresta, bibliotecasilenciosa
40dBGeladeira, saladeestar
50dBTrânsitoleve, escritóriosilencioso
60dBArcondicionado,aseismetrosdedistância,máquinadecostura
70dBAspiradordepó,secadordecabelos
80dBTráfegomédionacidade,coletordelixo
90dB Metrô, máquinadecortargrama
100dBSerraelétrica, furadeirapneumática
120dBConcertodeRockemfrenteàscaixasacústicas,trovão
140dBEspingardadecaça.Aviãoajato
Abaixo está a simbologia relacionada à segurança utilizada no aparelho
O sinal em forma de raio é destinado a alertar o usuário para a presença de tensões perigosas no interior do aparelho. Tocar componentes internos poderá resultar em choque elétrico.
O ponto de exclamação é destinado a alertar o usuário para a existência de instruções importantes de uso.
Para reduzir o risco de choque elétrico ou incêndio, não abrir o gabinete do aparelho.
MANUSEIO E LIMPEZA
- Não limpar o gabinete do aparelho com detergentes nem solventes.
- Não deixar o aparelho ligado sem ninguém por perto.
- A nota fiscal e o certificado de garantia são documentos importantes e devem ser guardados para efeito de garantia.
MEIO AMBIENTE
•Embalagem
Um terço do consumo de papel destina-se a embalagens. E alguns têm um período de uso inferior a 30 segundos. É necessário, portanto, contribuir para a redução do consumo dos recursos naturais.
É reciclável o material utilizado para a embalagem e a proteção do aparelho e dos acessórios. Ex.: Caixas de papelão, plásticos, isopores, etc. Podem e devem ser reciclados sempre que possível.
•Pilhas
Todos os tipos de pilhas devem receber atenção especial. Uma só pilha contamina o solo durante 50 anos.
As pilhas incorporam metais pesados tóxicos. Portanto, é preciso observar a legislação local quanto ao destino adequado dos materiais que serão descartados. As pilhas e as baterias nunca devem ser jogadas no lixo comum.
•Produto
O simples fato de o usuário ter adquirido este modelo já demonstra certa responsabilidade ecológica, pois se sabe que eletroeletrônicos recentes e de qualidade gastam menos energia.
Este produto é constituído de várias partes que podem ser reaproveitadas (recicladas) por empresas especializadas. Logo, ao descartá-lo, o usuário deve manter a mesma consciência ecológica da época da compra; não destiná-lo ao lixo comum. É importante informar-se sobre os locais corretos para o descarte das pilhas.
A consciência depende de cada um, porém, é um ato que afeta a todos.
CONTEÚDO DA EMBALAGEM
- Manual de Instrução;
- Controle remoto;
•Cabo de alimentação do subwoofer;
•Cabo de alimentação do soundbar;
- Par de buchas e parafusos para fixação na parede.
PRINCIPAIS CARACTERÍSTICAS
- Compatível formatos MP3 | WMA;
•Sistema de som 2.1 Canais; - Entrada USB;
- Entrada Line IN (P2);
- 2 alto-falantes estéreo;
- 1 subwoofer;
• Equalizações predefinidas; -
Display com caracteres na cor laranja;
-
Pode ser instalado na parede;
- Controle remoto;
- Modo Standby;
•Bivolt automático; - Bluetooth V5.0;
- Entrada de áudio digital OPTICAL IN (PCM 2.1ch);
•HDMI ARC.
O APARELHO
É essencial conhecer o aparelho antes do uso inicial para o correto manuseio dele. Nesta sessão o usuário irá encontrar a localização dos botões de operação, das conexões possíveis e necessárias.
02.ALTO FALANTES ESTÉREO
03.BARRA DE SOM
04.DISPLAY: exibe informações sobre a reprodução.
05.PAIR: Boão subwoofer para reiniciar a conexão bluetooth
- ENTRADA CABO DE ALIMENTAÇÃO.
07.STANDBY: liga o aparelho ou desliga-o colocando em modo de espera.
08.FUNÇÃO: alterna dentre os modos OPTICAL, USB, BT (Bluetooth), AUX IN
01.POWER: liga e desliga.
02.AUX/LINE: alterna entre os modos AUXILIAR e LINE IN.
03. |<< / >>|: retrocede / avança faixas.
04.EQ: alterna entre os modos de equalização predefinidos.
05.MUTE: cessa o áudio.
06.OPT/ARC: alterna entre os modos
OPTICAL e HDMI ARC.
07.VOL + / VOL -: intensidade do volume.
08.PLAY / PAUSE: inicia / pausa a reprodução.
09.USB/BT: alterna entre os modos USB e BLUETOOTH.
MONTAGEM E INSTALAÇÃO
INSTALANDO O SOUNDBAR NA PAREDE
Antes de instalar o Soundbar na parede, leia as instruções abaixo
- Utilize o gabarito fornecido para fazer a marcação dos furos onde se deseja instalar o aparelho.
| ○Medida do gabarito: 45cm x 5cmDistância entre furos: 58,2cm | LINHA DE CENTRO | ○ |
- Faça os furos na parede utilizando uma broca 6mm.
•Encaixe as buchas (6mm) nos furos.
•Fixe os parafusos nas buchas. - Instale o soundbar na parede realizando o encaixe dos suportes traseiros nos parafusos.
- Utilizar uma distância recomendada de 4mm entre a parede e a cabeça do parafuso.
NOTA: Deve-se atentar a conexão dos cabos no momento da instalação, podendo assim necessitar de um distanciamento do produto da parede por meio do afrouxamento do parafuso de fixação.
A Philco Eletrônicos S.A não se responsabiliza por uma instalação inadequada na parede que provoque acidentes, ferimentos ou danos.
MODOS DE OPERAÇÃO
ANTES DA PRIMEIRA UTILIZAÇÃO
- Conecte o cabo de alimentação no SUBWOOFER, na entrada AC e posicione a caixa do SUBWOOFER no local desejado.
IMPORTANTE:
Para o correto funcionamento e melhor desempenho do seu produto, é importante que o alto-falante do subwoofer esteja virado para a parede.
- Conecte o cabo de alimentação do SUBWOOFER na tomada. O LED indicador (Azul) de conexão wireless ficará piscando indicando que o subwoofer está buscando conexão.
- Conecte o cabo de alimentação na barra de som, na entrada AC e na tomada
- Ligue a barra de som através do controle remoto ou botão Standby no aparelho.
04.A conexão entre a barra de som e o subwoofer acontece automaticamente após alguns segundos, ao conectar o LED do subwoofer permanecerá aceso.
- Caso a conexão não aconteça automaticamente após ligar o aparelho, aperte o botão PAIR localizado na parte traseira do subwoofer.
- Nas próximas utilizações a barra de som já estará conectada ao subwoofer.
ENTRADA AUXILIAR/LINE IN
Este modelo pode ser utilizado como amplificador de potência para executar programas de rádios-portáteis, MP3 Players e similares, desde que tais aparelhos sejam projetados para que o sinal de áudio possa ser entregue através de um conector LINE OUT (ou semelhante) / AUX OUT - RCA. O usuário deve observar os seguintes passos para conectar o Soundbar em outro aparelho:
-
Ligar o aparelho.
-
Pressionar o botão FUNÇÃO (no aparelho) ou AUX/LINE (no controle remoto) e selecionar a opção AUX / LINE IN.
-
Conectar o outro aparelho à entrada AUX/LINE IN do Soundbar com o cabo adequado.
-
Ligar o outro aparelho. A execução começará. Neste momento será possível ouvir o som produzido pelo aparelho conectado ao Soundbar.
-
Para mudança de Faixa, é necessário pressionar o botão correspondente no
outro aparelho.
- Manter o volume do outro aparelho no máximo e controlar o volume através do Soundbar, manter o volume em um som agradável.
MODO DE REPRODUÇÃO DE DISPOSITIVO USB
IMPORTANTE:
- Verificar se o dispositivo possui arquivos compatíveis.
- A PHILCO não se responsabiliza por perdas de dados contidos em dispositivos USB.
01.Inserir um dispositivo USB.
02. Pressionar FUNÇÃO várias vezes para acessar o modo USB.
- O aparelho inicia automaticamente a reprodução do dispositivo.
03.Os comandos de reprodução são operados pelo controle remoto.
- Para avançar ou retroceder faixas, pressione os botões ««/»».
- Para avançar ou retroceder o tempo de reprodução manter pressionado os botões //».
IMPORTANTE:
- Antes de remover o dispositivo USB, desligar o aparelho ou mudar para outro modo de operação.
MODO BLUETOOTH
Para parear um dispositivo com o aparelho, deve-se proceder da seguinte forma:
- Pressionar FUNÇÃO várias vezes
para acessar o modo BT (BLUETOOTH).
02.Configurar a função Bluetooth no dispositivo.
03. Seleccionar "PSB06T" na lista de aparelhos encontrados pelo seu dispositivo.
04. Não é necessário a inclusão de senha, apenas confirme a operação.
RECOMENDAÇÕES
- Caso a conexão Bluetooth não seja bem sucedida na primeira tentativa desligue o produto e desabilite a função Bluetooth no seu smartphone. Logo após, repita o procedimento de conexão.
ENTRADAS DIGITAIS
Este modelo possui entradas de áudio digital (por cabo óptico e HDMI), o qual possui mais fidelidade de som que as conexões analógicas. Pode ser usado para conexão com Televisores, Vídeo Games, Aparelho reprodutor de Vídeos e Imagens/Bluray Players, Decodificador de TV à cabo, Computadores e outros. O Soundbar PSB06T é compatível com áudio no formato PCM 2.1 canais. Para um correto funcionamento deve-se verificar se o outro equipamento está configurado para transmitir áudio em PCM. Caso as opções de Dolby Digital, DTS, dentre outras estejam habilitadas, será necessário desabilitar, mantendo apenas o PCM.
Não há nenhuma configuração a ser feita no Soundbar PSB06T, ele deve ser ajustada em seu equipamento.
IMPORTANTE
No caso de uso com codificador de TV à Cabo, verifique antes com sua operadora se o equipamento é compatível com audio digital no formato PCM, ou se é possível desabilitar o sinal Dolby Digital ou DTS. Caso contrário o produto ficará sem som.

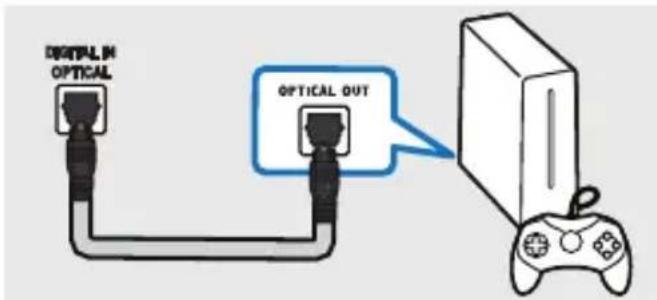

ENTRADA ÓPTICA
- Usando um cabo óptico, insira o conector OPTICAL do Soundbar no conector OPTICAL OUT do outro dispositivo.
IMPORTANTE:
Cabo Óptico não incluso.
ARC: Audio Return Channel, ou seja, Canal de Retorno de Áudio.
Identifica dispositivos de áudio conectados ao televisor como players de áudio, eliminando a necessidade de uma ligação de áudio óptico ou analógico adicional.
01.Efetuar a conexão HDMI entre o o aparelho e a barra de som.
02. Através da tecla FUNÇÃO, selecione a respectiva entrada conectada.
IMPORTANTE:
Para o correto funcionamento do HDMI ARC, se faz necessário a utilização de um cabo HDMI 1.4. Versões anteriores não são compatíveis.
01.Aparelho não liga ou está sem som:
- A tomada está com problemas. A tomada pode não estar funcionando, testar a tomada com outro aparelho.
- Cabo de alimentação desligado. Conectar o cordão elétrico ao aparelho e na tomada elétrica.
02.Sem som
•Volume muito baixo. Aumentar o volume até um nível agradável.
- Verificar se o equipamento onde o Soundbar está ligado foi configurado para operar no modo PCM.
- Se estiver usando modo ÓPTICO/HDMI ARC verificar se o áudio do equipamento conectado ao Soundbar está configurado no modo PCM 2.1ch. Deve entrar no setup de áudio do outro equipamento e buscar página de configuração de Saída Digital de Audio, desabilitar as demais opções como Dolby Digital, DTS e outros. No caso de uso com decodificador de TV a cabo verifique com sua operadora se é possível também desabilitar os sinais Dolby e DTS mantendo somente o PCM.
03.Não lê dispositivo USB
- Dispositivo USB não é compatível. O dispositivo USB deve ser do tipo MASS STORAGE (Armazenamento em massa).
- Dispositivos que utilizem discos rígidos não irão funcionar.
- Dispositivo USB desligado. Alguns dispositivos do tipo MP3 e MP4 devem
estar com pilhas e serem ligados antes de serem conectados.
- O dispositivo USB não contém arquivos ou não são compatíveis. O aparelho só irá reproduzir arquivos em formato MP3/WMA.
- O aparelho não está no modo função correto. Para acessar o dispositivo USB, pressionar sucessivamente botão FUNÇÃO (no aparelho) ou o botão USB/BT (no controle remoto) até selecionar a opção USB.
- Memória excessivamente fragmentada. Formatar o dispositivo USB, inserir os arquivos compatíveis.
04.Áudio da fonte BLUETOOTH.
- Aparelho fora de alcance. Aproximar o aparelho da unidade.
- Aparelho atualmente em ligação. O áudio será reproduzido quando a ligação for encerrada.
- Aparelho incompatível. O aparelho deve possuir perfil A2DP (Advanced Audio Distribution Profile).
05.HDMI ARC não funciona corretamente?
- Aparelho sem áudio. Verificar se o cabo HDMI utilizado é 1.4.
ESPECIFICAÇÕES TÉCNICAS
ÁUDIO
Potência Máxima: 420W RMS
BARRA DE SOM
Alto Falantes:
•Dimensão: 157x42mm
- Impedância: 6Ω
SUBWOOFER
Alto Falantes:
•Diâmetro: 5"
- Impedância: 6Ω
GERAL
•Alimentação AC: 127\~220V
- Consumo em standby: <1,4W
- Condições de funcionamento: 0 - 40°C
USB
Padrão: 1.0 / 2.0 FULL SPEED
Classe compatível: MSC (Mass Storage Class).
O equipamento modelo PSB06T, é um kit composto por SUBWOOFER
modelo PSB06T e SOUNDBAR modelo PSB06T
As marcas de certificação são referentes ao modelo PSB06T presente neste produto.
ANATEL
Cód. Homologação 12305-20-08583
ESTE EQUIPAMENTO NÃO TEM DIREITO À PROTEÇÃO CONTRA INTERFERÊNCIA PREJUDICIAL E NÃO PODE CAUSAR INTERFERÊNCIA EM SISTEMAS DEVIDAMENTE AUTORIZADOS.
IMPORTANTE
- A Philco reserva-se o direito de proceder, sem aviso prévio, às modificações técnicas que julgar conveniente.
- As figuras apresentadas neste Manual são de caráter ilustrativo; portanto, não necessitam ser totalmente fiéis ao produto.
CERTIFICADO DE GARANTIA ÁUDIO E VÍDEO
A Fabricante solicita ao consumidor a leitura prévia do Manual de Instruções para a melhor utilização do produto. A Fabricante garante seus produtos contra defeitos de fabricação durante o período estabelecido, contados a partir da data de entrega do produto expresso na nota fiscal de compra. Conforme modelo a seguir:
ÁUDIO E VÍDEO
| GARANTIALEGAL* | 90Dias |
| GARANTIAADICIONAL | 270Dias |
| GARANTIATOTAL** | 360Dias |
*A GARANTIA LEGAL É DE 90 DIAS E TEM SEU INÍCIO NA DATA DE AQUISIÇÃO DO PRODUTO.
**A GARANTIA TOTAL É A SOMA DA GARANTIA LEGAL MAIS A GARANTIA ADICIONAL.
- Os controles remotos terão garantia legal de 90 dias, mais 90 dias de garantia adicional, totalizando 180 dias.
- Os acessórios terão somente garantia legal de 90 dias.
A Fabricante prestará serviços de Assistência Técnica, tantos os gratuitos quanto os remunerados, somente nas localidades onde mantiver Postos Autorizados.
Em locais onde não haja Postos Autorizados, o produto deverá ser transportado, por conta e risco do consumidor. A relação de Postos Autorizados está disponível através do site www.philco.com.br ou através do SAC (47) 3431-0499. Se o consumidor vier a transferir a propriedade deste produto, a garantia ficará automaticamente transferida, respeitando o prazo de validade, contado a partir da primeira aquisição. Produtos que necessitam de serviço de instalação terão despesas e responsabili dades por conta do consumidor. O compromisso de garantia cessará caso:
- O produto seja examinado, adulterado ou convertado fora de Assistência Técnica Autorizada.
- Ocorra a utilização de peça ou componente não original.
- O produto seja ligado em tensão diferente daquela para qual foi projetado.
- O defeito seja decorrente de uso inadequado ou negligência do consumidor em relação às instruções do manual.
- Danos sejam causados por ação de agentes da natureza (enchentes, maresia, raios, etc.).
- O produto seja utilizado para fins não domésticos.
- Não sejam seguidas as recomendações de conservação, conforme manual.
- Ausência ou adulteração do número de série.
BRITÂNIA ELETRÔNICOS S.A
Rua Dona Francisca, 12.340
Bairro Pirabeiraba - Joinville - SC
CEP 89.239-270
Insc. Est. 254.861.660
CNPJ 07.019.308/0001-28
FABRICADO NA CHINA
(47) 3431-0499
www.philco.com.br
