MANUAL DE UTILIZADOR PH140 Philco

No MODIFICAÇÃO REG.VISTO POR DATA				MODEJ
0	Liberado para produção			000-00	Jeferson -	15-01-2009

Philco DVD PH131 com Ripping e entrada USB DVD PH140 com Ripping e entrada USB DVD PH141 com entrada USB Manual de Instruções UTILIZADO Lor colobiotosamento ao Instruções existentes note manual antes de base o seuônio.

PROJ.		DATA		APRTR 4	GRANTAGE
CDS	Jeferson	DATA	15-01-2009		TOL. RISPONE	ESCALA
VREF.	Alexandre	DATA	15-01-2009	PRAVIAN-MHO		SEM ESCALA
SALAD	Rafael	DATA	15-01-2009	PROJ.TG PH131 / PH140 / PH140 com RIPPING	706577	POUHA
				FILIO: Manual de instruções - User Manual	MUEBO	L/11/1
					798-05/00	O

Parabéns pela escolha de um produto Philco.

Para garantir o melhor desempenho do produto, ler atentamente as recomendações a seguir.

Este manual é unificado, ou seja, pode ser usado para mais de um modelo da linha PHILCO. Verificar atentamente o modelo adquirido para evitar transtornos.

Algumas características ou funções podem não estar disponíveis, pois dependem do modelo adquirido.

Seguir corretamente as instruções do manual para não invalidar a garantia.

Devido aos avanços tecnológicos e ao sistema de produção por lotes, algumas das telas e ilustrações deste manual poderão ser um pouco diferentes das telas e ilustrações do seu aparelho

ÍNDICE

RECOMENDAÇÕES 01

CONTEÚDO DA EMBALAGEM 05

PRINCIPAIS CARACTERÍSTICAS 06

O APARELHO 06

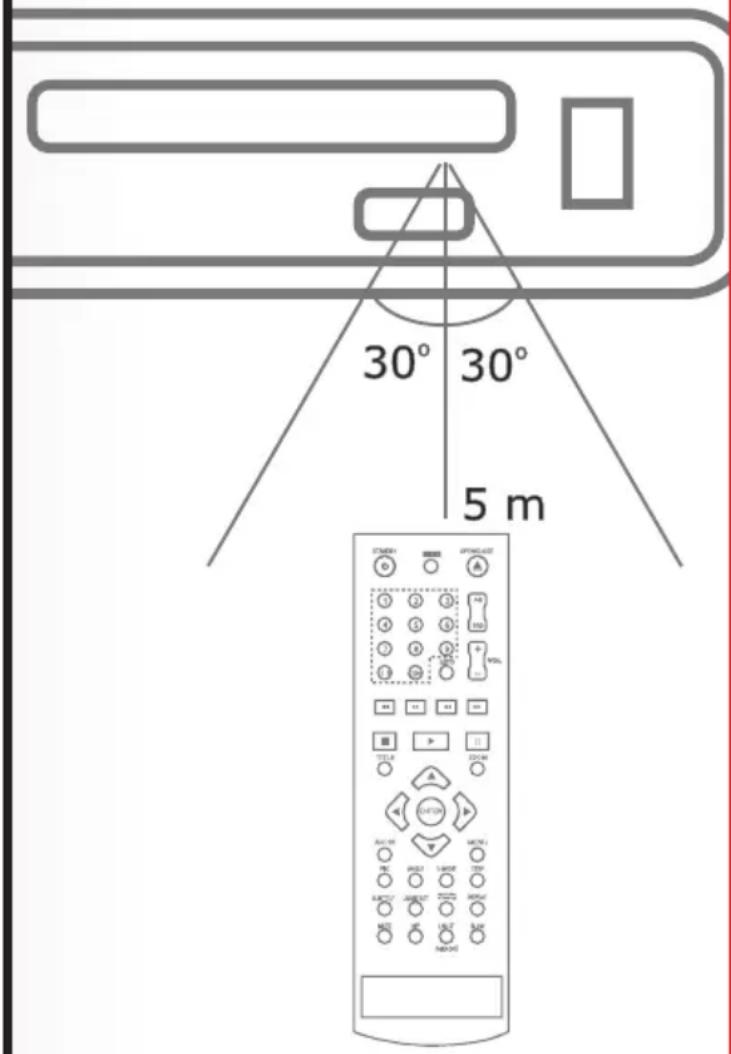

CONTROLE REMOTO 07

MONTAGEM E INSTALAÇÃO 09

MODOS DE OPERAÇÃO 15

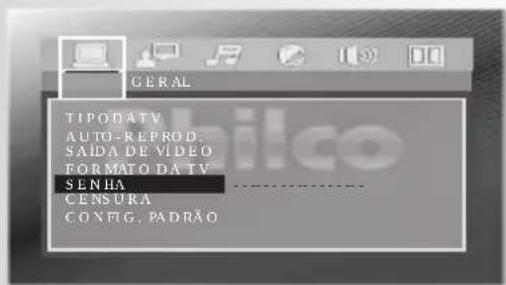

AJUSTES E CONFIGURAÇÕES 17

SOLUÇÃO DE PROBLEMAS 23

DÚVIDAS MAIS FREQUENTES 24

GLOSSÁRIO 25

ESPECIFICAÇÕES TÉCNICAS

RECOMENDAÇÕES

A Philco garante o bom funcionamento deste aparelho. Porém, é necessário que sua utilização seja adequada para que o usuário desfrute do máximo que o aparelho pode proporcionar sem prejudicar a sua saúde.

Cuidados com o LOCAL DE INSTALAÇÃO, PRECAUCÕES QUANTO À SEGURANÇA, MANUSEIO E LIMPEZA, CUIDADOS COM O DISCO e MEIO AMBIENTE são descritos a seguir e devem ser obedecidos.

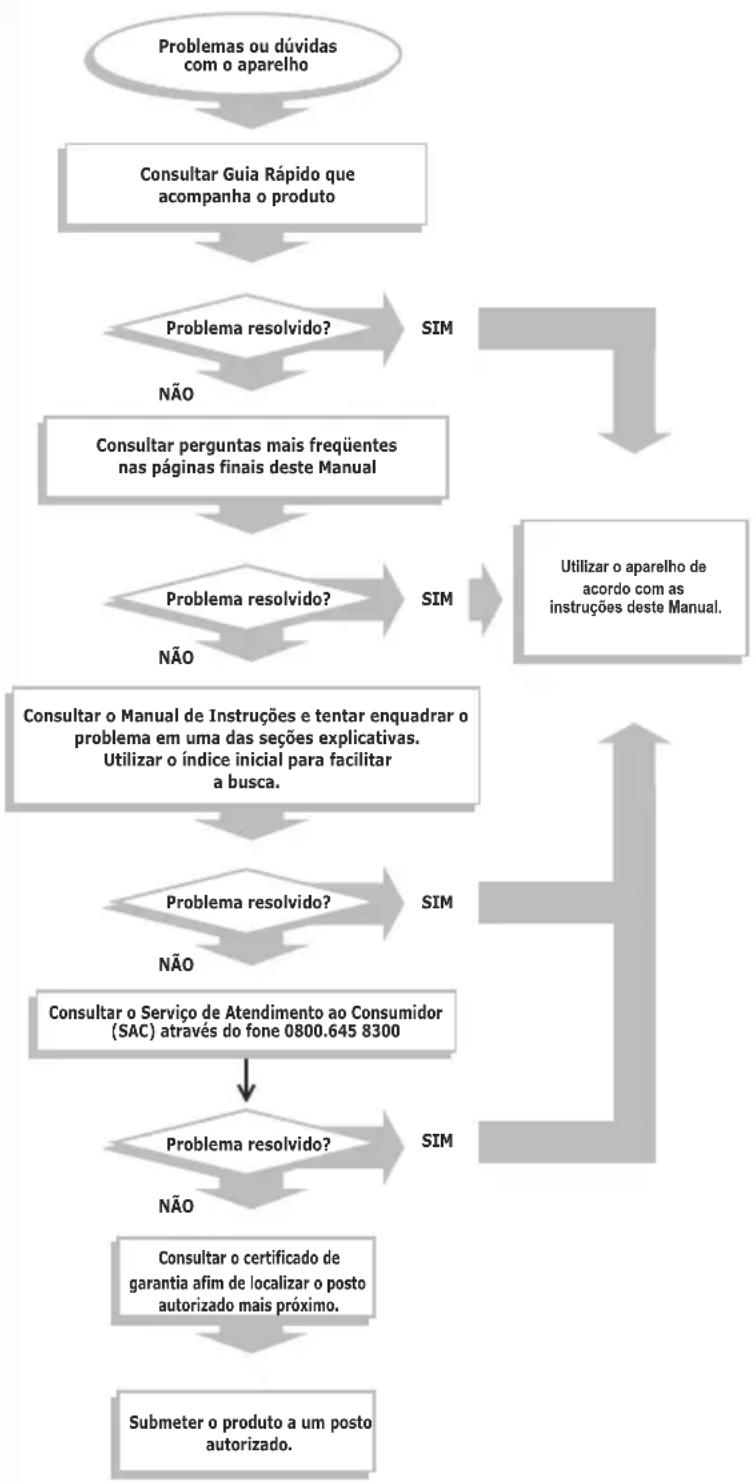

INSTRUÇÕES AO USUÁRIO

Muitos dos “problemas” que acometem os produtos eletrônicos têm como causa, não somente a desinformação em relação ao aparelho, mas uma conexão equivocada por parte do usuário. Existe uma grande probabilidade de o usuário resolver eventuais contratempos de operação ou funcionamento insatisfatório do aparelho apenas consultando o Manual de Instruções. Antes de submeter seu aparelho a um posto de Assistência Técnica Autorizada Philco, ele deve acompanhar atentamente o fluxograma a seguir.

LOCAL DE INSTALAÇÃO

• Instalar o aparelho sobre superfície firme, plana e horizontal.
• A ventilação normal do produto não deve ser impedida. Os orifícios de ventilação devem ficar sempre desobstruídos para evitar o superaquecimento.
• Não expor o aparelho à luz solar direta.
• Não utilizar este aparelho perto de fontes de calor, incluindo aquecedores, fogões, ou outros tipos de aparelhagens que gerem calor.
• Não colocá-lo próximo ao mar nem próximo a locais poeirentos e arenosos.
• O produto não deve ser exposto a gotejamentos nem a respingos. Objetos com líquidos, como vasos, não devem ser colocados sobre o produto.
• Não operar o aparelho em ambientes abafados, como pequenas salas. Poderá existir um superaquecimento do aparelho acarretando mau funcionamento.
• Instalar o aparelho de modo que o cabo de alimentação possa ser desconectado imediatamente da tomada da rede elétrica em caso de alguma anormalidade.

PRECAUÇÕES QUANTO À SEGURANÇA

• Jamais desmontar o aparelho. Não tocar o interior do produto nem inserir um objeto metálico. Qualquer uma dessas operações poderá causar choque elétrico ou falhas no aparelho.
• Quando houver tempestades, desligar o cordão elétrico da tomada elétrica e se estiver sendo utilizado ao ar livre interromper o uso.
• Para proteção contra choques ou outros acidentes não inergir o cordão elétrico, o plugue ou o próprio aparelho na água ou em qualquer outro líquido.
• O uso de acessórios que não sejam originais do aparelho pode prejudicar o funcionamento do produto, além da perda da garantia.
• Pode haver algum ruído de interferência se alguma lâmpada fluorescente for ligada ou desligada próxima ao aparelho. Isto não é defeito.
• Para não perder a garantia e evitar problemas técnicos, não tentar convertar o aparelho em casa. Quando precisar, levar a uma Assistência Técnica Autorizada Philco.
• Não utilizar aparelhos apresentando qualquer tipo de dano no cordão elétrico, no plugue ou em outros componentes. Para substituir qualquer peça danificada procurar um posto de Assistência Técnica Autorizada Philco.
• Para evitar eventuais transtornos no caso de uma necessidade de manutenção em posto autorizado, é recomendável que o usuário anote o número de série presente na região superior do aparelho.
• É recomendável para a maioria dos aparelhos a sua instalação num circuito único, ou seja, um circuito sem ramificações ou saídas adicionais para a alimentação do aparelho.
• Não instalar vários equipamentos numa mesma tomada. Isso sobrecarregará o circuito e aumentará o risco de incêndios.

• As tomadas de parede soltas, danificadas ou sobrecarregadas, cabos de extensão fissurados ou danificados e isolamentos rachados são perigosos. Qualquer uma dessas situações poderá causar choques elétricos ou fogo.

• Inspecionar regularmente o cabo do seu aparelho e, se este apresentar sinais de danos ou deterioração, desligá-lo, suspender a utilização do aparelho e proceder à substituição do cabo por outro cabo de origem, por um agente de reparação autorizado.

• Proteger o cabo elétrico contra danos físicos ou mecânicos, tais como: ao ser dobrado, torcido, pisado, preso por uma porta ou calçado.
• Não retirar o cabo elétrico da tomada puxando pelo fio. Sempre segurar na base do plugue macho.
• Evitar o uso prolongado do aparelho com volume superior a 85 dB. Níveis de ruídos acima deste valor podem ser prejudiciais à audição humana.

NÍVEIS DE DECIBÉIS	EXEMPLOS PARA SIMPLES COMPARAÇÃO
30 dB	Brisa na floresta, biblioteca silenciosa.
40 dB	Geladeira, sala de estar.
50 dB	Trânsito leve, escritório silencioso.
60 dB	Ar condicionado a seis metros de distância, máquina de costura.
70 dB	Aspirador de pó, secador de cabelos.
80 dB	Tráfego médio na cidade, coletor de lixo.
90 dB	Metrô, máquina de cortar grama.
100 dB	Serra elétrica, furadeira pneumática.
120 dB	Concerto de Rock em frente às caixas acústicas, trovão.
140 dB	Espingarda de caça, avião a jato.

IMPORTANTE

- Este reprodutor é capaz de reter indefinidamente uma imagem congelada de vídeo ou a imagem da tela de ajustes na tela do televisor. Caso uma imagem congelada do vídeo ou uma imagem da tela de ajustes ficar em exibição na tela do televisor por um período muito longo, você estará correndo o risco de causar danos permanentes à tela do aparelho. As telas dos televisores de plasma e de projeção, em particular, são muito sensíveis a isto.

- Quando não for utilizar o aparelho por um longo período de tempo, o usuário deve certificarse de desconectá-lo da tomada elétrica para a sua segurança. Quando o aparelho estiver conectado a uma tomada elétrica, uma pequena quantidade de corrente passa através dele, mesmo que o aparelho esteja desligado.

Abaixo está a simbologia relacionada à segurança utilizada no aparelho.

O sinal em forma de raio é destinado a alertar o usuário para a presença de tensões perigosas no interior do aparelho. Tocar componentes internos poderá resultar em choque elétrico para as pessoas.

O ponto-de-exclamação é destinado a alertar o usuário para a existência de instruções importantes de uso.

Para reduzir o risco de choque elétrico ou incêndio, não abrir o gabinete do aparelho.

Este símbolo indica que o aparelho pertence a uma categoria de produtos laser de primeira classe. O raio laser poderá causar queimaduras por radiação se tocar diretamente o corpo humano.

MANUSEIO E LIMPEZA

• Retirar o plugue da tomada antes de realizar qualquer tipo de limpeza.
• Não mover o aparelho subitamente de um ambiente muito frio para um quente. Quando um DVD Player é movido de um ambiente frio para um quente, pode haver a formação de umidade condensada sobre o leitor, o que comprometerá a operação correta. Nesse caso, aguardar de 1 a 2 horas antes de retornar à execução.
• Não limpar o gabinete do aparelho com detergentes nem solventes fortes, pois esses podem danificar o acabamento da superfície do aparelho.
• Manter todo aparelho elétrico fora do alcance de crianças, especialmente quando estiver em uso.
• Não deixar o aparelho ligado sem ninguém por perto.
• Se o DVD Player for submetido a choque ou a movimento brusco durante a leitura de um disco, poderá ocorrer ruído. Isso não é defeito.
• O aparelho em modo Stand-by consome uma quantidade mínima de energia necessária para responder ao comando do controle remoto. Para evitar o consumo total de energia elétrica, remover o cabo de alimentação da tomada.
• Não inserir nenhum objeto dentro do compartimento do disco. Isso pode causar danos ao mecanismo.
• Quando estiver movimentando o aparelho, primeiro certificar-se de retirar o disco de dentro dele. Se o DVD Player for carregado com um disco, este poderá ser danificado.
• Não transportar o aparelho com algum dispositivo USB conectado. Tal ação poderá causar danos ao dispositivo USB (quedas) ou a entrada USB.
• A nota fiscal e o certificado de garantia são documentos importantes e devem ser guardados para efeito de garantia.

CUIDADOS COM OS DISCOS

Os discos CD / DVD são construídos para suportar uma certa quantidade de poeira, sujeira e riscos, porém, devem ser tratados com o mesmo cuidado utilizado com os discos analógicos convencionais (vinil).

Sempre proteger o disco contra arranhões, sujeira, poeira, etc. Recomendamos que durante os períodos em que não sejam usados, os discos permaneçam guardados em suas caixas originais. Se um disco for tratado com cuidado, a única manutenção necessária para manter uma excelente reprodução de som será limpá-lo com um pano, como indicado abaixo nas ilustrações.

IMPORTANTE

• Não armazenar discos em locais com alta temperatura ou alta umidade. Os discos podem entortar e não serão executados corretamente. Além disso, os discos com umidade condensada sobre eles podem não ser executados. Limpar qualquer umidade dos discos com um pano macio e seco. Certificar-se de que esses discos estejam totalmente secos antes de usá-los.
• Alguns DVD/CD-R[W] podem não ser reproduzidos pelo aparelho dependendo da

qualidade da gravação, condições físicas do disco ou características do dispositivo de gravação. Além disso, o disco NÃO será reproduzido caso não tenha sido devidamente finalizado.

• Não utilizar CD/DVDs que tenham formatos irregulares ou diferentes do padrão.
• Não colar nenhum selo ou etiqueta em qualquer um dos lados (no lado com etiqueta ou no lado da gravação) de um disco.
• Não utilizar discos com formato irregular (por exemplo, com forma de coração ou octogonais), o que poderia resultar em mau funcionamento.

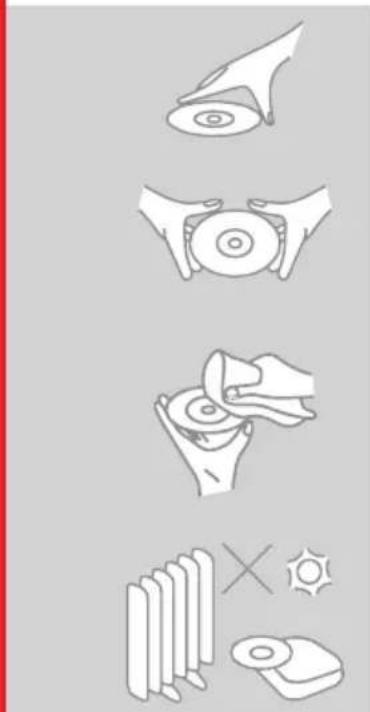

Abaixo estão algumas dicas de como manusear corretamente um disco.

Para manusear o disco, utilizar apenas uma das duas maneiras ilustradas (não tocar o lado espelhado).

Para limpar um disco, usar apenas um pano macio.

Nunca usar benzina nem tíner, porque estes produtos danificarão o disco.

O disco sempre deve ser limpo em linha reta, a partir do centro em direção à extremidade. Nunca limpá-lo com movimentos circulares.

Jamais colocar um disco sobre outros equipamentos nem próximo a fontes de calor. Evitar algum local onde o disco fique exposto à luz solar direta por longos períodos.

CONTEÚDO DA EMBALAGEM

Philco MANO M. G. DVID PHILCO JUAN HONG Manual de Instruções

Manual de Instruções

GUIA RAPIDO Philco 2011.10.2014 Exposure: Epicate de Disposition 158

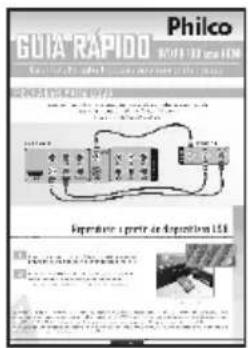

Guia Rápido

Philco INVESTED EQUITY SERVICES BVI PHILCO INVESTED EQUITY SERVICES BVI PHILCO INVESTED EQUITY SERVICES BVI PHILCO INVESTED EQUITY SERVICES BVI PHILCO INVESTED EQUITY SERVICES BVI PHILCO INVESTED EQUITY SERVICES BVI PHILCO INVESTED EQUITY SERVICES BVI PHILCO INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICES INVESTIED EQUITY SERVICE

Controle Remoto + pilhas

- O Manual de Instruções é um guia de referência que deve ser consultado sempre que houver dúvidas quanto à instalação, à operação e ao manuseio do aparelho. Nunca realizar operações se o usuário estiver em dúvida quanto à utilização do aparelho, a fim de que não haja danos permanentes no aparelho.

- O Guia Rápido é uma boa alternativa ao uso do Manual de Instruções. Ele exibe as informações de forma concisa e é totalmente ilustrado e de fácil compreensão.

- O Certificado de Garantia apresenta o tempo de garantia do aparelho e a localização dos postos autorizados mais próximos. Guardar para eventuais problemas com o aparelho.

- O controle remoto é exclusivo para uso das funções digitais, como as operações básicas do DVD player. Controle de volume, funções de reprodução de discos DVDs, entre outros.

- A Pilha é a fonte de energia para o controle remoto do aparelho. Instalar, utilizar e descartar de acordo com a legislação vigente na respectiva cidade.

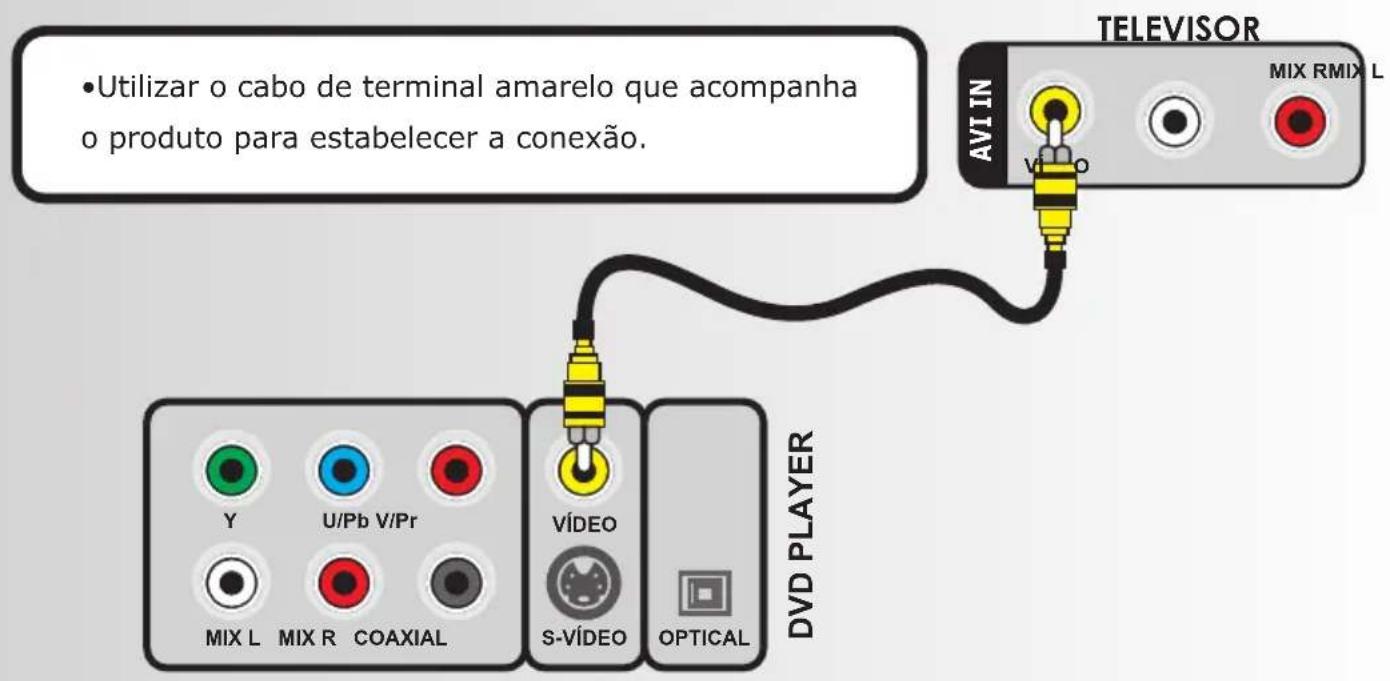

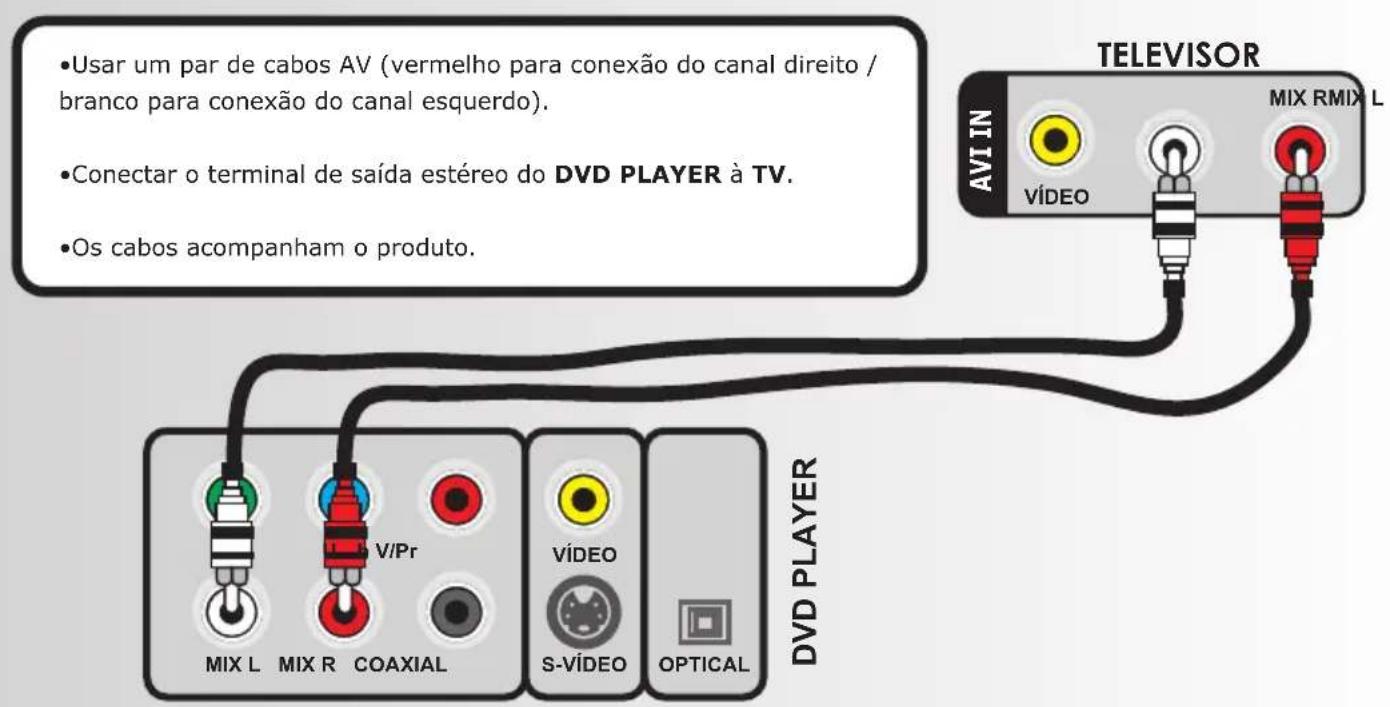

- O cabo de áudio (vermelho e branco) e vídeo (amarelo) permite conectar o aparelho a um monitor ou amplificador.

PRINCIPAIS CARACTERÍSTICAS

• Entrada USB

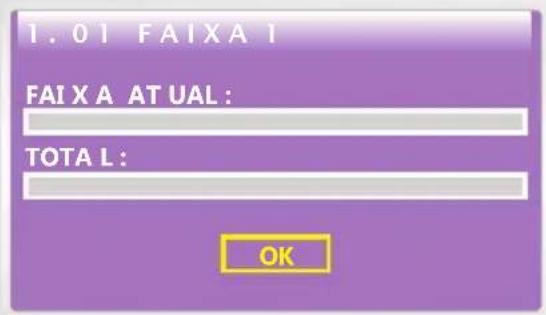

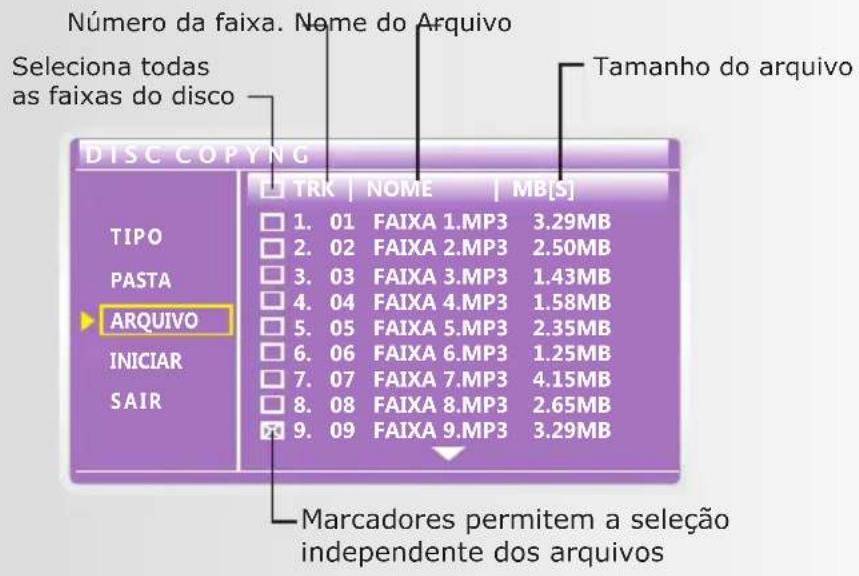

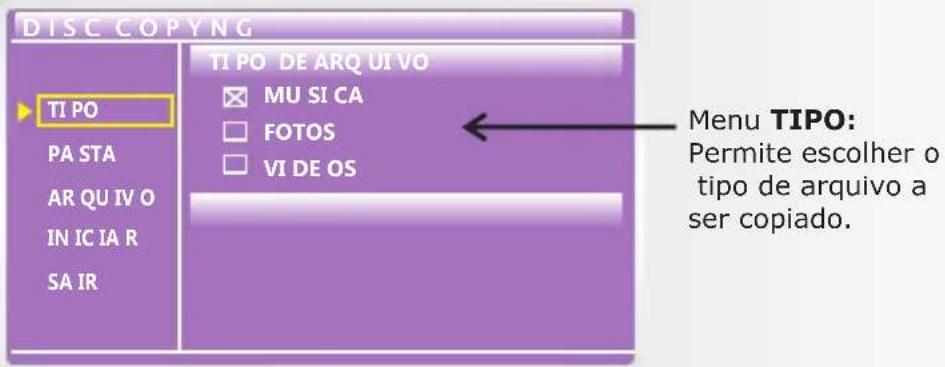

• Função RIPPING ^(1)
• Reproduz as mídias:
• DVD | DVD-R/RW | DVD+R/RW CD | CD-R/RW | VCD | SVCD | JPEG | MP3 |
• Decodificador Digital (AC3)
• Progressive Scan
• Saída de áudio estéreo
• Saídas de áudio digital
• Saída de vídeo composto, S-Vídeo e Vídeo componente
• Câmera lenta, Legendas e Multiângulo
• Censura

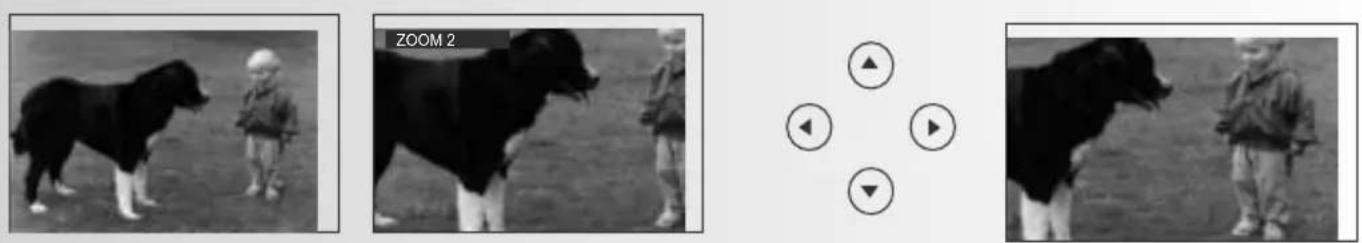

• Zoom
• Proteção de tela
• Display digital
• Bivolt Automático

(1) Indisponível para o modelo PH 141

O APARELHO

Conhecer plenamente o aparelho ANTES do uso inicial é essencial para o seu correto manuseio. Nesta seção o usuário irá encontrar a localização dos botões de operação, das conexões possíveis e necessárias e também as principais informações contidas no display.

VISTA FRONTAL - DVD PH 131

3 4 5 62 7 8

1 USB/DISC: Alterna entre o modo DISCO e USB.
2 STOP: para a reprodução.
3 PLAY/PAUSE: inicia e interrompe a reprodução.
4 EJECT: abre a gaveta de discos.
5 GAVETA DE DISCOS.

6 ON/OFF: liga / desliga o aparelho.
7 DI SP LA Y: ex ib e i nf or ma çõ es relacionadas a reprodução.
8 ENTRADA USB: permite conectar dispositivos USB, tais como: MP3 / MP4 player, pen-drivers, etc.

VISTA FRONTAL - DVD PH 141 / DVD PH 140 COM RIPPING

1 2 3 4 5 7 6

1 GAVETA DE DISCOS.
2 EJECT: abre a gaveta de discos.
3 PLAY/PAUSE: inicia e interrompe a reprodução.
4 DI SP LA Y: ex ib e i nf or ma çõ es relacionadas a reprodução.

5 ON/OFF: liga / desliga o aparelho.
6 ENTRADA USB: permite conectar dispositivos USB, tais como: MP3 / MP4 player, pen-drivers, etc.
7 STOP: para a reprodução.

VISTA TRASEIRA - DVD PH 131 / DVD PH 141 / DVD PH 140 COM RIPPING

1 2 3 ~AC IN 6 5 4

1 Y / Cb/Pb / Cr/Pr: saída de vídeo componente.
2 SAÍDA VÍDEO COMPOSTO.
3 CABO DE FORÇA.

6 SAÍDA DE S-VIDEO.

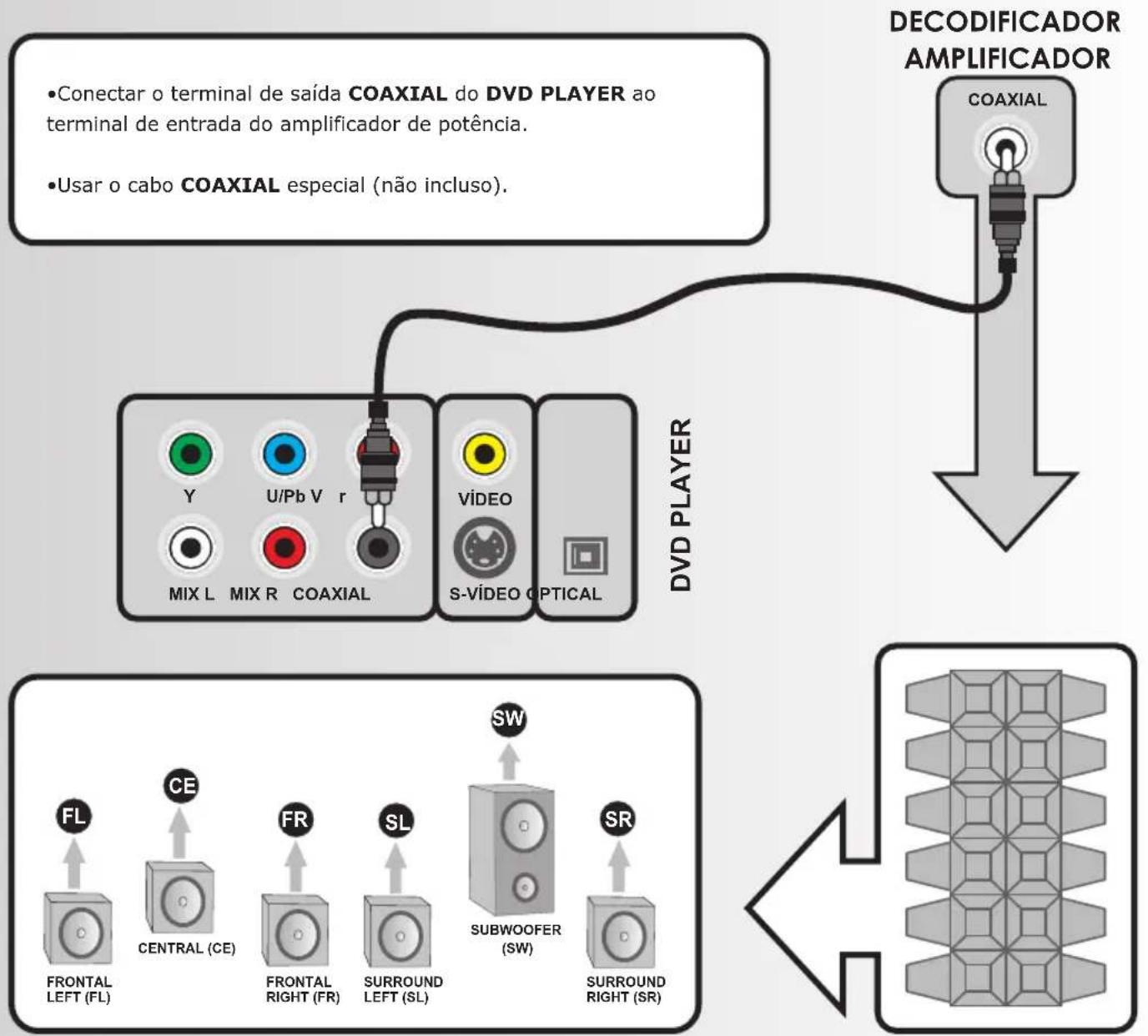

7 COAXIAL: saída de áudio digital coaxial.
8 ML/MR: saída de áudio estéreo.

DISPLAY

DVD VCD MP3 PBC 1:10:35

1 Mídia DVD está sendo reproduzida.
2 Mídia VCD está sendo reproduzida
3 Reprodução em andamento
4 Reprodução pausada

5 Tempo de reprodução
6 Modo de repetição corrente
7 Menu PBC ativado
8 Formato de áudio MP3 está sendo reproduzido

STRAWBIP OFEMCLOSE 1 2 3 4 5 6 7 8 9 10 16 17 18 + - 19 20

10 11 12 13 14 15 MHC MCC VDD VDD VDD VDD VDD VDD VDD VDD VDD VDD VDD VDD VDD 28 29 30 31 32 33 Philco

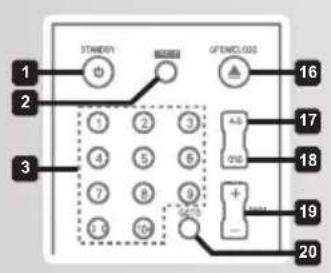

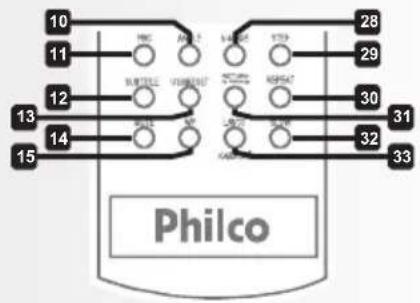

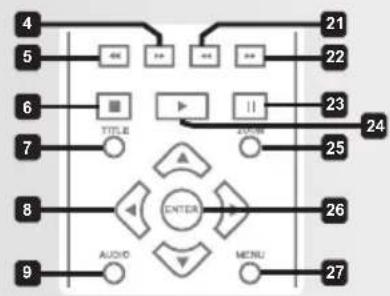

1 STAND-BY - pressionar este botão para ligar ou desligar o modo de espera (stand-by) se a alimentação principal estiver ligada (botão POWER no painel frontal do aparelho).

2 SETUP - pressionar este botão para entrar no menu de ajustes iniciais.

3 BOTÕES NUMÉRICOS – pressionar estes botões para selecionar a faixa desejada.

4 >> - pressionar este botão para executar uma busca rápida para frente.

5 <<< pressionar este botão para executar uma busca rápida para trás.

6 STOP – pressionar este botão uma vez para parar momentaneamente a execução de um disco ou pressionar uma segunda vez para parar definitivamente a execução.

7 TITLE - pressionar este botão para selecionar diferentes títulos em um mesmo disco.

8 TECLAS DE NAVEGAÇÃO - (Para cima/para baixo/esquerda/direita)

9 ÁUDIO – seleciona a trilha sonora do disco, se houver mais de uma gravada.

10 ANGLE - pressionar este botão para selecionar diferentes ângulos.

11 PBC – quando executando VCD, este botão liga ou desliga o menu inicial. E, quando executando DVD, exibe o menu do filme.

12 SUBTITLE - pressionar este botão para mostrar as legendas na tela com uma linguagem diferente

13 USB - pressionar este botão para acessar o dispositivo USB, CARTÃO DE MEMÓRIA ou o DISCO

13 RESET - Restaura a configuração original.

14 MUTE - pressionar este botão para desligar a saída de áudio da unidade principal.

15 N/P - alterna entre os formatos de vídeo (PAL-M, NTSC e AUTO).

16 OPEN/CLOSE – pressionar este botão para ejetar ou recolher a bandeja para o disco.

17 A-B – pressionar este botão para que o aparelho repita seções entre dois pontos específicos (A-B).

18 OSD – pressionar este botão para que sejam exibidas na tela do televisor as informações correspondentes ao disco.

19 VOLUME- – pressionar este botão para diminuir o volume.

20 GO TO - pressionar este botão para selecionar um determinado tempo do título.

21 |<< - pressionar este botão para localizar a faixa ou capítulo anterior.

22 >>| - pressionar este botão para localizar a faixa ou capítulo seguinte.

23 PAUSE - pressionar este botão para pausar a execução do disco.

24 PLAY - pressionar este botão para iniciar a execução do disco.

25 ZOOM – pressionar o botão ZOOM para ampliar ou reduzir o tamanho da imagem.

26 ENTER -pressionar este botão para confirmar uma opção selecionada.

27 MENU - ao reproduzir um disco DVD, pressionar o botão para voltar ao menu inicial.

28 VMODE – pressionar este botão para selecionar o modo da saída de vídeo.

29 STEP – visualizar as imagens quadro a quadro.

30 REPEAT – pressionar este botão para repetir a execução de um capítulo ou título (para DVDs), ou repetir a execução da faixa atual ou todas as faixas (para VCDs/CDs)

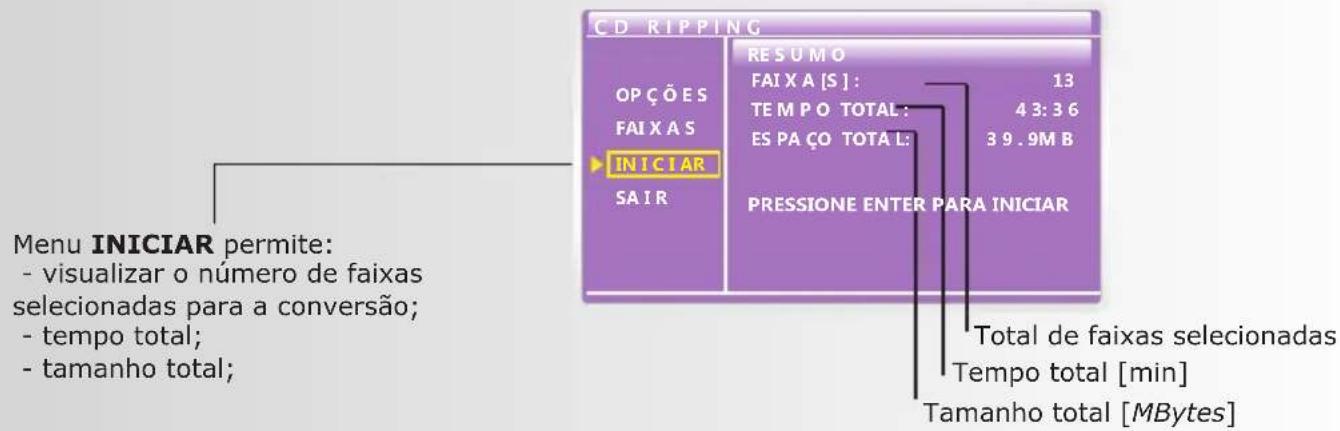

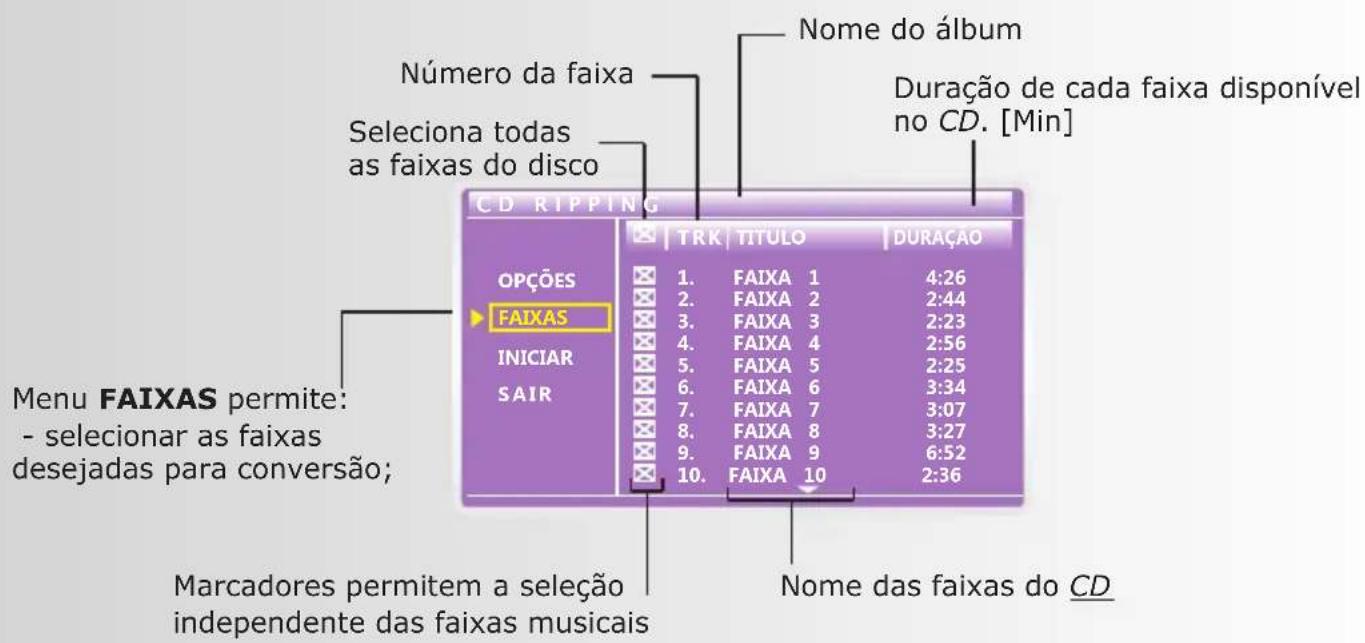

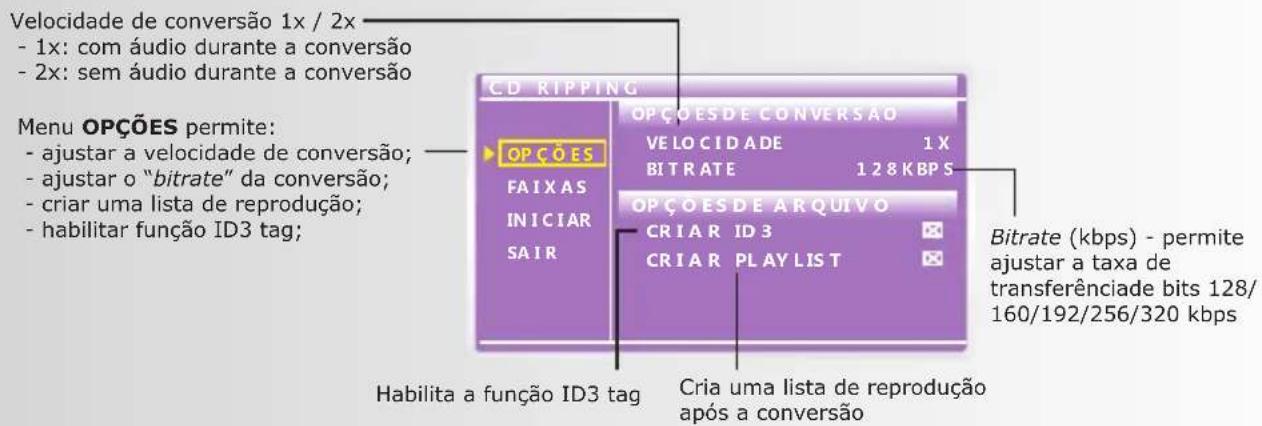

31 RIPPING - Pressionar este botão durante a reprodução de um disco (CD-DA) para exibir a interface CD Ripping.

31 RETORNAR. - função inativa.

32 SLOW - pressionar este botão para iniciar a execução do filme em câmera lenta.

33 L/R/ST -pressionar este botão para mudar os canais entre LT/RT estéreo e 5.1CH.

33 KARAOKÊ- pressionar este botão para ativar a função KARAOKÊ.

IMPORTANTE

- Algumas funções descritas acima serão executadas dependendo de sua disponibilidade no disco.

PILHAS

1º Passo - Remover a tampa do compartimento das pilhas do controle remoto.

2º Passo – Inserir duas pilhas (AAA), assegurando-se de que a polaridade das mesmas corresponda às marcas dentro do compartimento.

3º Passo – Recolocar a tampa no lugar.

- Inserir duas pilhas do tamanho "AAA" no compartimento de pilhas do controle remoto. O controle remoto atua sobre um sensor na unidade do DVD PLAYER. Ele tem um alcance de 5 metros, e deve ser utilizado dentro de uma abertura de 30º (em qualquer direção) em relação ao sensor do controle remoto presente no painel frontal do DVD PLAYER.

• Manter a pilha fora do alcance de crianças. Em caso de ingestão, deve-se consultar um médico imediatamente.
• Não manusear a pilha com objetos metálicos.
• Não misturar pilhas de marcas diferentes nem pilhas gastas com pilhas novas.
• Retirar as pilhas do controle remoto, se o usuário não for utilizá-lo por um longo período de tempo.
• Não deixar objetos entre o sensor do DVD PLAYER e o controle remoto. Isso poderá causar o mau funcionamento do controle, pois interromperá o sinal enviado ao aparelho.
• Ao utilizar o controle remoto, não pressionar as teclas utilizando força em demasia. Isto poderá comprometer o funcionamento deste acessório em curto prazo.

IMPORTANTE

- Quedas podem danificar permanentemente o controle remoto.

30° 30° 5 m STRAW OFFICE LPG ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On

MONTAGEM E INSTALAÇÃO

Para que se possa extrair o máximo de qualidade tanto no áudio quanto no vídeo, é necessário preparar o aparelho adequadamente, efetuando-se todas as conexões de forma segura e tendo em mente que as conexões poderão ser feitas dependendo da disponibilidade das entradas no televisor/monitor e em equipamentos secundários, como amplificadores.

Nesta seção, o leitor irá se familiarizar com as conexões disponíveis neste SOUNDBAR. Seguir as instruções abaixo.

1-Retirar o aparelho e os acessórios da caixa cuidadosamente.
2-Ler atentamente o manual de instruções antes de ligar o aparelho na tomada.
3-Ligar o aparelho na tomada e efetuar as conexões conforme instruções a seguir.

IMPORTANTE:

• Para todas as conexões de áudio mostradas a seguir, o usuário deverá efetuar a conexão de vídeo.
• Sempre desligar o DVD player, o televisor e outros aparelhos envolvidos antes de efetuar qualquer ligação.

ÁUDIO

Com relação às conexões de áudio, o usuário deve estar ciente do seguinte: as tradicionais conexões estéreo (2 canais) e 5.1 canais disponibilizarão somente o formato de áudio Dolby Digital. O formato de áudio chamado DTS estará disponível somente na saída digital coaxial, porém necessitando de decodificador / amplificador externo para sua reprodução.

IMPORTANTE

- Muito se debate sobre a qualidade destes dois formatos de codificação de áudio. Tecnicamente, a qualidade do formato DTS é superior devido a menor compressão imposta sobre a trilha de áudio. Na verdade, para aplicações domésticas, tais como DVD players, a percepção do ouvido humano deixa a desejar, não nos permitindo assim colocar em "xeque" nenhuma destas duas tecnologias.

O DVD Philco possui conexões de áudio do tipo estéreo e digital coaxial. Os tópicos a seguir ilustram essas conexões.

Saída estéreo

Consiste num sistema de reprodução do áudio que utiliza dois canais de som distintos (direito e esquerdo) sincronizados no tempo. É o padrão de reprodução encontrado nos CDs de música, porém vem sendo substituído pelo áudio multi-canal (5.1/7.1).

A figura a seguir ilustra a conexão ESTÉREo do DVD PHILCO com o televisor.

Neste caso o áudio será amplificado pelos alto-falantes do próprio televisor.

• Usar um par de cabos AV (vermelho para conexão do canal direito / branco para conexão do canal esquerdo). • Conectar o terminal de saída estéreo do DVD PLAYER à TV. • Os cabos acompanham o produto. TELEVISOR AVI IN VÍDEO MIX RMIX L DVD PLAYER MIX L MIX R COAXIAL V/Pr VÍDEO S-VÍDEO OPTICAL

Saída de áudio digital coaxial

Consiste num sistema de reprodução do Áudio Digital transmitido por um cabo coaxial constituído por um fio de cobre condutor revestido por um material isolante e rodeado por uma blindagem. Este meio permite transmissões sem ruídos e sem interferência elétrica ou magnética externa.

A figura a seguir ilustra a conexão de saída de ÁUDIO DIGITAL do DVD PHILCO com um amplificador. Neste caso o áudio será amplificado pelo amplificador de potência.

IMPORTANTE

• Para todas as conexões mostradas acima, o usuário deverá acessar o Setup do aparelho e configurá-lo de acordo com a conexão efetuada.
• Algumas das conexões de áudio apresentadas poderão não estar disponíveis no seu televisor.
• Conexões equivocadas por parte do usuário poderão danificar permanentemente o DVD player.
• Para conexão sugerida acima, é obrigatória a utilização do amplificador para decodificar o áudio em formato digital proveniente da saída coaxial.

VÍDEO

As conexões de vídeo são absolutamente necessárias para a utilização do aparelho, visto que permitirão que a imagem gerada pelo DVD PLAYER seja projetada por um televisor / monitor externo.

Atualmente existem dois métodos de se projetar imagens em alta resolução numa tela. Os chamados métodos ENTRELAÇADO e PROGRESSIVO diferem-se entre si pelo modo como as linhas de resolução são desenhadas na tela. Ao contrário do modo ENTRELAÇADO que projeta uma imagem completa em dois ciclos de varredura, o método PROGRESSIVO projeta todas as linhas de uma única vez, sendo portanto este último o mais adequado para imagens em constante movimento.

Nos dias de hoje, os dois métodos acima foram incorporados à nomenclatura das altas resoluções, desta forma uma resolução dada como 720P, pode ser traduzida como 1280x720 pixels progressivos.

O DVD Philco possui o recurso PROGRESSIVE SCAN, ou seja, é capaz de utilizar o modo PROGRESSIVO para projetar a imagem na tela do televisor.

O DVD PLAYER PHILCO possui três saídas de vídeo, sendo elas por ordem crescente de qualidade o vídeo composto, S-VIDEO, vídeo componente.

IMPORTANTE

Para todas as conexões de vídeo mostradas, o usuário deverá efetuar as conexões de áudio.

Saída de vídeo composto

Formato de transmissão de sinal de vídeo. Utiliza apenas um cabo (conector amarelo) misturando informações de cor e imagem no mesmo sinal.

A figura a seguir ilustra a conexão de VÍDEO COMPOSTO com um televisor.

•Utilizar o cabo de terminal amarelo que acompanha o produto para estabelecer a conexão. TELEVISOR AVI IN MIX RMIX L VÍDIO DVD PLAYER Y U/Pb V/Pr MIX L MIX R COAXIAL VÍDEO S-VÍDEO OPTICAL

Saída de vídeo componente

Formato de transmissão que utiliza três conectores RCA (verde, vermelho e azul), onde o conector Y (verde) transmite imagem preto e branco e os conectores Pb ou Cb e Pr ou Cr transmitem a cor.

Sáida de S.Vídeo

Formato de transmissão que utiliza dois fios em um mesmo cabo, um fio transmite informações de cor e outro de luminosidade. Conhecido também como Separated Vídeo.

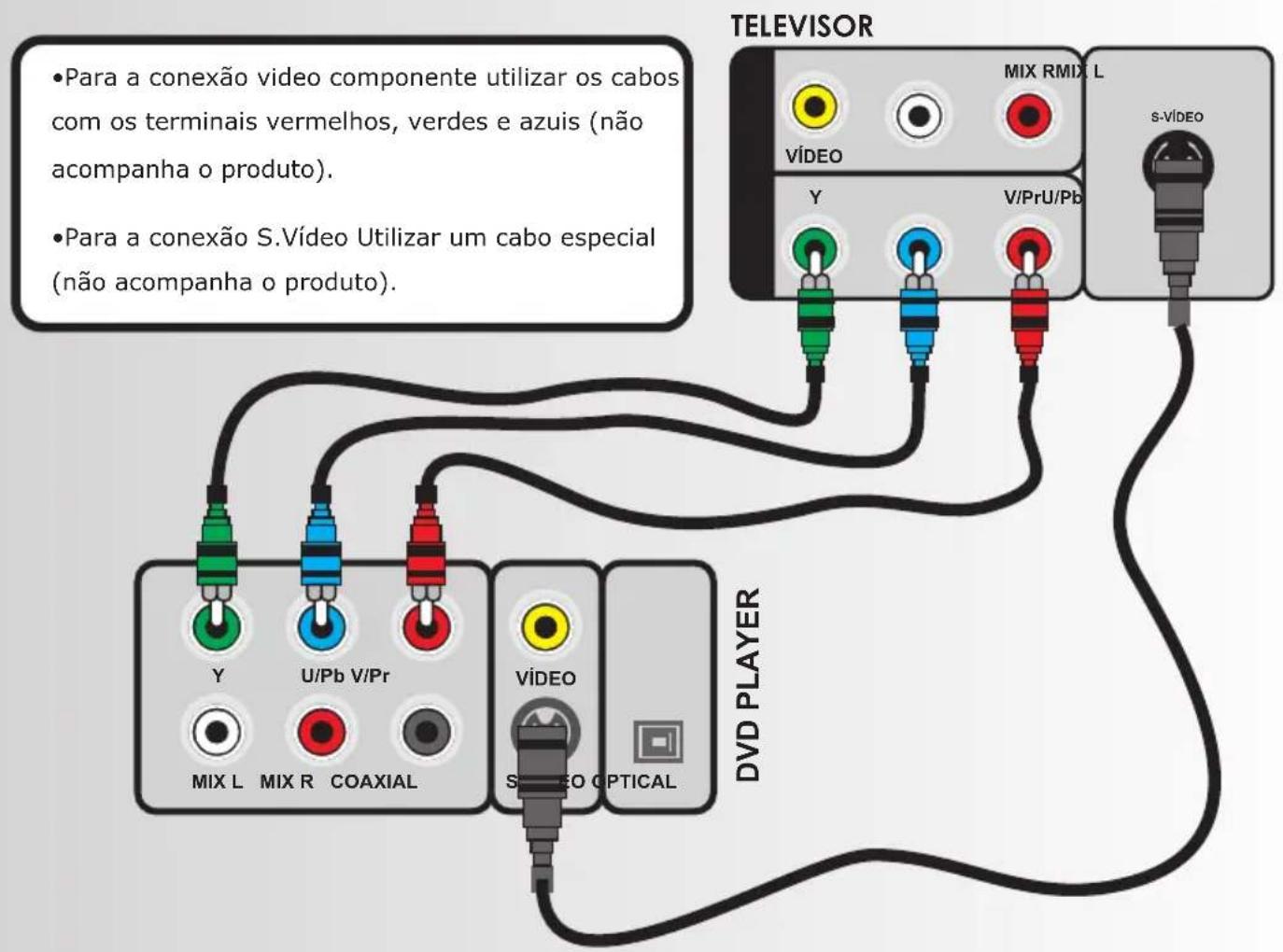

A figura a seguir ilustra a conexão de VÍDEO COMPONENTE e S.VÍDEO com um televisor.

TELEVISOR Para a conexão vídeo componente utilizar os cabos com os terminais vermelhos, verdes e azuis (não acompanha o produto). Para a conexão S.Vídeo Utilizar um cabo especial (não acompanha o produto). MIX RMIX L VÍDEO Y V/PrU/Pb s-VÍDEO Y U/Pb V/Pr MIX L MIX R COAXIAL VIDEO S-TRÉO O OPTICAL DVD PLAYER

IMPORTANTE

• Para todas as conexões mostradas acima, o usuário deverá acessar o Setup do aparelho e configurá-la de acordo com a conexão efetuada.
• Não usar todos os tipos de conexão ao mesmo tempo, pois a imagem poderá ser afetada.

• Somente a conexão física que corresponde à configuração efetuada no vídeo poderá produzir uma imagem normal.

• A função Progressive Scan só poderá ser utilizada se a conexão de vídeo for vídeo componente. A TV deve ser compatível com tal recurso.

• Algumas das conexões de vídeo apresentadas poderão não estar disponíveis no seu televisor.

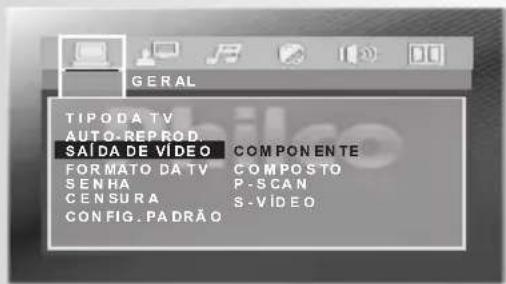

• O aparelho vem configurado de fábrica para a saída de vídeo composto. Para utilizar o vídeo componente, habilitar a saída.
• Conexões equivocadas por parte do usuário poderão danificar permanentemente o DVD player.

MODOS DE OPERAÇÃO

Este aparelho possui vários modos de operação. Para conhecê-las, ler as instruções a seguir. As descrições das opções disponíveis nos menus do aparelho poderão ser ligeiramente distintas das opções mostradas nas páginas seguintes devido à rotatividade e à atualização dos softwares de controle desses aparelhos. Todavia, a eventual existência dessas pequenas discrepâncias não afetará a conexão intuitiva com a função propriamente dita.

MODO DISCO

Este seção se destina a detalhar os passos a serem seguidos para reprodução de discos do tipo CD e DVD. Para que o leitor se familiarize com tal tecnologia, apresentam-se previamente alguns pontos e detalhes relevantes a tal operação.

Tipos de discos

Existem atualmente no mercado dois diferentes tipos de disco, cuja principal diferença é a capacidade de armazenamento. Tal fato leva fabricantes e gravadoras a destinarem diferentes empregabilidades para esses discos. Entre eles, os mais comuns são:

1) CD (Compact Disc): Com capacidade de 700MB, esse tipo de disco revolucionou o mercado de leitores de dados. Ele foi introduzido rapidamente em aparelhos de áudio e computadores, trazendo maior comodidade perante o uso de fitas do tipo K7, discos de vinil e leitores de disquete para computadores. Os CD's podem ser adquiridos em diversas formas de gravação; eles contêm os mais variados tipos de arquivos em que os mais comuns são:

• CD-DA: CD's musicais do tipo comuns, geralmente com 20 músicas.
• CD-ROM: Programas, softwares ou jogos para computadores.
• CD-R: CD's que são vendidos "vazios" cujo consumidor têm a liberdade de gravar (1 só vez) arquivos de seu interesse.
• CD-RW: Disco similar ao CD-R, mas que pode ser gravado mais vezes (permite apagar o que foi gravado).
• VCD: Trata-se de um CD gravado com arquivos de vídeo. Esse recurso permite que um o usuário possa ter maior interatividade com o conteúdo do disco através do recurso PBC ( playback control ). Discos no formato VCD gravados com recurso PBC, possuem um menu de reprodução similar ao encontrado nos discos de filmes em DVD.
• SVCD: Disco similar ao VCD cuja diferença está na codificação empregada para a gravação dos vídeos.

2) DVD (Digital Video Disc): Disco similar a um CD, porém com capacidade de armazenamento muito superior. Discos DVD com dupla camada (dual layer) chegam a permitir gravações de até 8,5GB contra 4,7GB de discos com uma única camada. Eles podem ser encontrados facilmente como:

• DVD: Largamente empregado pelas indústrias cinematográficas para a gravação e a comercialização de filmes e documentários.
• DVD-ROM: Programas, softwares ou jogos para computador.
• DVD-R ou DVD+R: Discos DVD do tipo "virgem" cujo consumidor tem a liberdade de gravar (1 só vez) arquivos de seu interesse.
• DVD-RW ou DVD+RW: Disco similar ao DVD-R/+R, mas que pode ser gravado mais vezes (permite apagar o que foi gravado).

Diferença entre DVD+R/RW e DVD-R/RW

DVD+R e DVD-R possuem a mesma função e a mesma capacidade. A diferença entre tais discos é o desempenho: os discos DVD+R/RW são lidos mais rapidamente do que os discos DVD-R/RW. Essa diferença só é percebida durante o processo de gravação de arquivos de dados, quando for utilizado como uma mídia de backup. Para fins de reprodução de filmes, essa diferença não pode ser percebida.

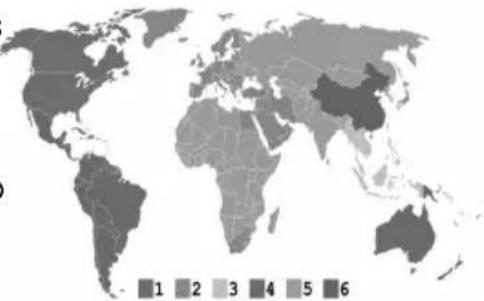

Códigos de Regiões

Em razão de uma data de lançamento de um filme variar de país para país; para evitar que o público compre um filme antes que ele seja exibido no cinema do seu país; como medida de proteção desse mercado, os editores de DVDs dividiram o mundo em seis zonas. Desse modo, por exemplo, um DVD editado na zona 1 não pode ser lido por um leitor de DVDs da zona 2. O globo está disposto de acordo com a divisão ao lado.

1 2 3 4 5 6

Esse aparelho é multi-zona, ou seja, pode efetuar a leitura de discos de qualquer região.

Reprodução de discos CD/DVD

Para iniciar com a reprodução do disco, basta seguir os passos abaixo.

1-Pressionar o botão POWER ou STAND-BY para ligar o aparelho.

2-Pressionar o botão OPEN/CLOSE para abrir o compartimento de discos.

3-Inserir um disco de DVD com a face de leitura virada para baixo (face estampada virada para cima).

4-Pressionar o botão OPEN/CLOSE para fechar o compartimento de discos.

5-A reprodução do disco iniciará automaticamente, caso isso não aconteça, pressionar o botão PLAY.

6-Geralmente, para filmes gravados em DVD um menu é exibido para a escolha do áudio e da legenda.

Pressionar as teclas de direção (navegação) para se

movimentar entre os itens. Pressionar ENTER para confirmar.

7-Caso o filme entre diretamente ou a legenda ou o áudio não esteja de acordo com o desejado, pressionar repetidamente a tecla ÁUDIO para escolher o áudio e SUBTITLE para escolher a legenda.

8-Ajustar o volume com os botões VOL+ e VOL-.

+ - VOL

9-Para pausar a reprodução pressionar PAUSE. pressionando novamente a reprodução reinicia-se.

10-Para interromper a reprodução, pressionar STOP.

IMPORTANTE

• Algumas funções do aparelho podem não funcionar, pois dependem da gravação do disco. Isso quer dizer que o disco deve conter as funções para que estas sejam executadas. Exemplo: Angle, Subtitle, Audio, etc.
• Pode acontecer uma pequena pausa durante a reprodução do DVD. Isso acontece quando o aparelho passa a ler a segunda camada do disco. Não há defeito.
• Para DVD-R/RW, DVD+R/RW, VCD e SVCD, a capacidade de reprodução dependerá das condições de gravação, do formato e da mídia utilizada.

Recursos de reprodução

Durante a reprodução de um disco (CD ou DVD), o aparelho irá habilitar alguns recursos para facilitar e tornar mais agradável para a reprodução.

Dentre eles, destacam-se:

• PLAY/PAUSE/STOP: Inicia, congela a imagem ou interrompe a reprodução do disco.
  -|<< / >>| : recurso que permite trocar a cena em reprodução ou avançar/recuar rapidamente para buscar um ponto específico.
• AUDIO: tecla que permite alternar entre os idiomas de dublagem existentes no disco.
  -SUBTITLE: tecla que permite alternar entre os idiomas de tradução (legenda) existentes no disco.
• ANGLE: exibe a cena em reprodução de diferentes ângulos de visão. Caso esse recurso esteja disponível no disco, um ícone de uma câmera irá aparecer no canto superior direito da tela.
• ZOOM: permite ampliar a cena em reprodução. Como se trata de uma ampliação digital, pode haver certa distorção da imagem e o aparelho irá indicar na parte superior esquerda que o recurso está ativo.
• REPEAT: permite ao usuário reproduzir de maneira contínua uma certo conteúdo do disco,
• A-B: recurso que permite ao usuário identificar um intervalo específico, entre os pontos A e B, para ser reproduzido repetidamente.
• SLOW: reproduz a cena em câmera lenta para melhor visualização dos detalhes.
• Screen Saver: caso o aparelho fique em modo PAUSE por mais de 10 minutos, o recurso de proteção de tela (similar ao de computador) será automaticamente acionado. Para voltar a exibir o conteúdo do disco, basta pressionar qualquer tecla.

IMPORTANTE:

- Alguns recursos dependem da disponibilidade existente no disco reproduzido, ou seja, eles podem não estar acessíveis.

REPRODUÇÃO DE ARQUIVOS DE FOTO / ÁUDIO / VÍDEO

Ao reproduzir um disco ou o conteúdo de um dispositivo USB (tópico seguinte), os arquivos serão dispostos na tela do televisor de maneira organizada através de um navegador (browser), conforme ilustração abaixo. Utilizar as teclas de navegação para selecionar uma pasta, acessá-la e executar o arquivo desejado.

IMPORTANTE

As pastas e arquivos serão exibidos sequencialmente e em ordem alfabética na lista ao lado direito do navegador.

Esse aparelho possui compatibilidade com as seguintes extensões de arquivos:

-FOTO: JPEG
-ÁUDIO: MP3
-VÍDEO: MPEG

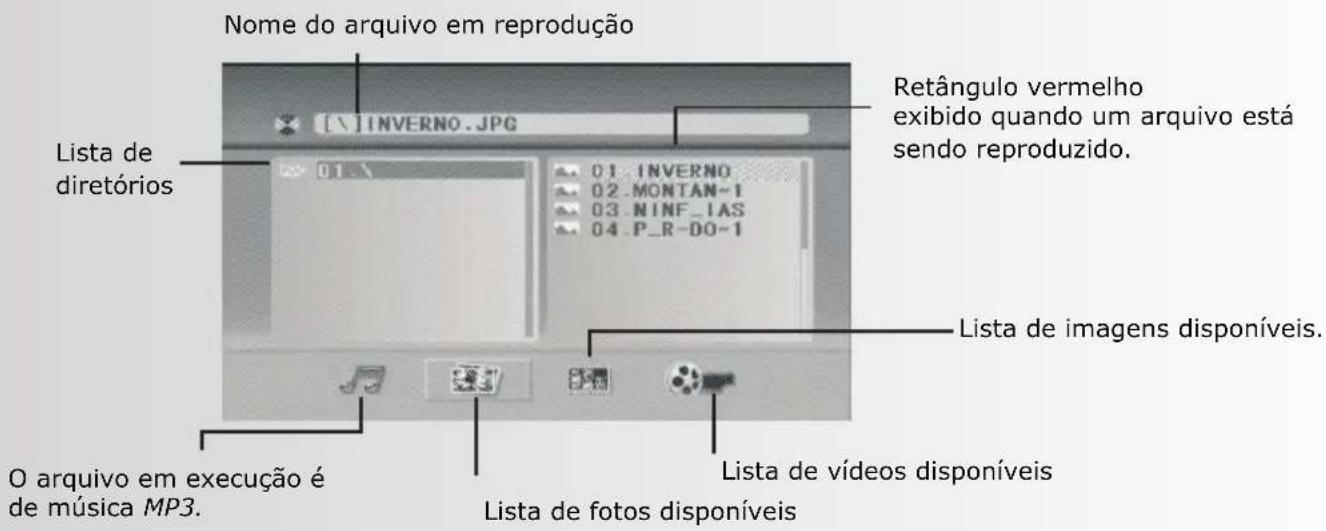

Nome do arquivo em reprodução Retângulo vermelho exibido quando um arquivo está sendo reproduzido. Lista de diretórios 01 INVERNO 02.MONTÁN-1 03.NINF_IAS 04.P_R-DO-1 Lista de imagens disponíveis. O arquivo em execução é de música MP3. Lista de vídeos disponíveis Lista de fotos disponíveis

IMPORTANTE

• Alguns arquivos podem ser incompatíveis devido a diferentes formatos de gravação ou ao estado do disco.
• Caso haja arquivos em outros formatos não compatíveis, esses não serão exibidos.
• A reprodução ainda pode ser comprometida caso o arquivo esteja num formato não compatível.
• O número total de arquivos e pastas gravados no disco deve ser inferior a 999.
• Os consumidores devem estar cientes de que é necessária uma autorização para se fazer o download de arquivos de ÁUDIO / FOTO / VÍDEO a partir da internet. A Philco não tem o direito de distribuir essa autorização.
• O nome do arquivo (música, foto ou vídeo) será exibido com no máximo 10 caracteres, incluindo espaços.

Recursos para visualização de arquivos JPEG

Durante a reprodução de arquivos de imagem em formato JPEG, estarão disponíveis os recursos de visualização descritos abaixo:

APRESENTAÇÃO DE SLIDES: Selecionar a foto e aguardar cerca de 5 segundos para que a unidade exiba a imagem seguinte, em ordem alfabética.

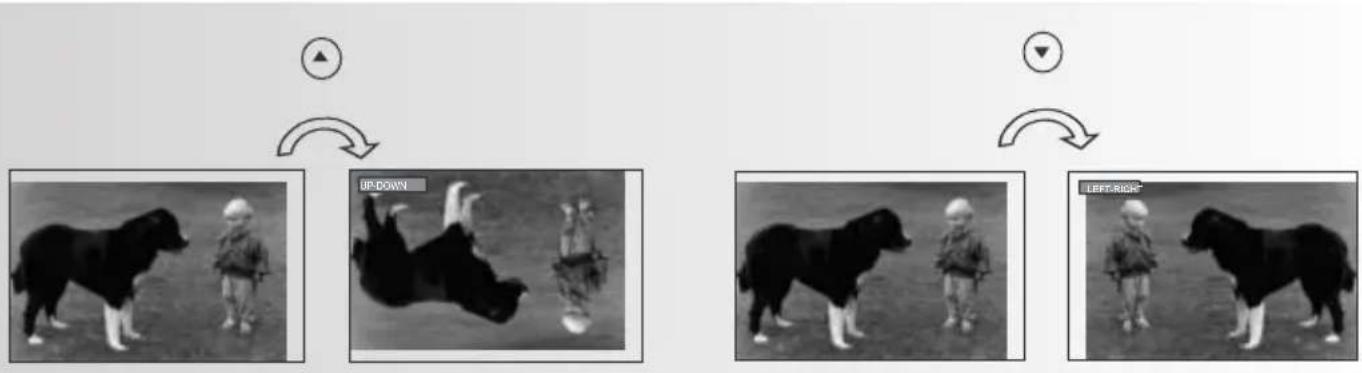

ROTACIONANDO AS FOTOS: Com a foto exposta na tela, pressionar os botões de navegação para ESQUERDA ou DIREITA para girar as fotos em sentido horário ou anti-horário.

INVERTENDO AS FOTOS: Com a foto exposta na tela, pressionar os botões de navegação para CIMA ou BAIXO para inverter as fotos em sentido horizontal ou vertical.

REDUZINDO E AMPLIANDO AS FOTOS: Com a foto exposta na tela, pressionar o botão ZOOM para aumentar ou reduzir a imagem. Com a função ZOOM ativada, usar as teclas de navegação para mover a imagem.

- Pressionar MENU para retornar ao tamanho original.

IMPORTANTE

Dependendo do tamanho e do número de arquivos JPEG, deve demorar algum tempo para que o leitor de DVD/CD leia o conteúdo do disco. Se ele não visualizar as instruções na tela após vários minutos, alguns dos arquivos podem ser por causa do tamanho dos arquivos reduzir então a resolução dos arquivos JPEG para menos 2760 x 2048 pixels e utilizar outro disco.

- Esse aparelho poderá exibir imagens em formato JPEG (extensão .JPG) no padrão de cores RGB. Arquivos no padrão CMYK não serão suportados

- Os arquivos gravados na memória flash devem estar no formato FAT16 ou FAT32. Arquivos gravados em NTFS não são suportados.

MODO USB

É notável que alguns dispositivos USB (IPOD / USB HUB / CÂMERAS), ao serem conectados em uma dada porta USB, simplesmente não são reconhecidos, o que inviabiliza a utilização. Isso porque existem classes de dispositivos USB englobando cada qual uma categoria de dispositivos de acordo com sua aplicabilidade (vídeo, armazenamento, áudio, impressão, wireless, etc). A porta USB de um computador, por exemplo, é capaz de trabalhar com essas diversas classes; no entanto, os dispositivos dedicados tal qual um DVD Player, não. O modelo

PHILCO contido neste Manual aceita apenas dispositivos MSC (Mass Storage Class), ou seja, dispositivos genuinamente com uma única finalidade: armazenar dados. Como exemplo têm-se os pendrives, mp3 players, etc. Para maiores informações sobre dispositivos USB, consultar a seção "CONSIDERAÇÕES SOBRE DISPOSITIVOS USB".

IMPORTANTE

- A PHILCO não se responsabiliza por eventuais perdas de dados contidos em dispositivos USB, mesmo se eles estiverem sendo utilizados com modelos contidos neste Manual.

Este modelo é dotado de entrada USB que permite a reprodução de arquivos de FOTO / ÁUDIO / VÍDEO.

Poderão ser reproduzidos todos os formatos compatíveis com o aparelho, conforme anunciado na seção anterior.

A utilização desse recurso é bastante prática, principalmente pela comodidade que se tem de gerir o conteúdo do dispositivo USB através de um computador, como adicionar, apagar ou renomear arquivos. Seguir a sequência abaixo para o uso.

1-Conectar a unidade USB diretamente na entrada USB. Cabos extensores também podem ser usados, porém é preciso certificar-se de que eles estejam em boas condições de uso.

2-Se estiver reproduzindo um disco, DVD ou CD, o usuário deve pressionar a tecla do controle remoto USB/RESET.

3-Uma interface (navegador) contendo os arquivos compatíveis para reprodução bem como os diretórios criados surgirão na tela do televisor. Para executá-los, é necessário seguir as mesmas instruções da seção anterior.

Considerações sobre os dispositivos USB

Em razão do grande número de dispositivos USB encontrados no mercado e principalmente em função do avanço da tecnologia empregada, alguns dispositivos podem não ser reconhecidos por esse aparelho. Esse fato deve-se à incompatibilidade do driver de suporte. Abaixo apresentamos algumas considerações importantes sobre tal recurso.

- Não há uma relação direta de compatibilidade relacionada à capacidade de armazenamento do dispositivo e sim, à tecnologia nele empregada. Para reduzir a probabilidade de incompatibilidade, devem-se utilizar marcas conhecidas no mercado.

- A leitura de alguns arquivos contidos em determinados dispositivos USB pode ser mais lenta que outros. Isso é decorrente de alguns fatores como:

- dispositivo USB com grande quantidade de arquivos;

- arquivos dispostos em muitas pastas e estas contendo subpastas;

- arquivos excessivamente grandes (> 1 MB);

- existência de arquivos sem o devido suporte do aparelho, fazendo com que este fique tentando reproduzi-los.

- Alguns arquivos visualizados a partir do DVD Player podem ter seus nomes diferentes de quando visualizados a partir do computador. Isso ocorre porque o nome do arquivo visualizado através do DVD Player é cortado a partir do oitavo caracter. Essa é uma característica do sistema FAT16 usado pelo aparelho, que permite a exibição de apenas 10 caracteres.

- Quando algum dispositivo que o aparelho não suporta for conectado, o sistema ficará instável, podendo inclusive ocorrer o travamento da unidade. Exemplo, tentar usar uma câmera digital como WEBCAM a partir do DVD Player. Neste caso, deve-se retirar o cabo da alimentação da tomada e aguardar alguns segundos antes de voltar a ligá-lo. Não se deve tentar conectar o dispositivo novamente.

- O aparelho não suporta as unidades de armazenamento que usam discos rígidos não são suportados, tais como iPods, HDD USB, etc. O usuário deve utilizar, portanto, dispositivos de armazenamento com memória flash.

- Alguns arquivos de músicas, fotos e vídeos podem não ser reproduzidos a partir da entrada USB. Isso não é defeito. Isso é decorrente das várias extensões existentes no ramo digital atualmente, o que torna inviável a compatibilidade do aparelho com todos os arquivos digitais. Da mesma forma, a resolução das fotos ou a taxa de bits da codificação podem ser muito altas, tornando a reprodução impossível para aparelhos com essas características.

- Conforme mencionado anteriormente, existem diversas classes de dispositivos USB, cada qual valendo-se de um protocolo de comunicação apropriado que permite, por exemplo, que uma impressora USB, um HUB USB e um pendrive possam ser bem distinguidos por um computador.

- O modelo suporta apenas dispositivos USB da classe MSC (Mass Storage Class), ou seja, os dispositivos de armazenamento de memória em massa do tipo FLASH, como pendrives, Mp3 players e outros.

- Os players de música portáteis podem não ser compatíveis com o produto. Isso acontece porque é necessário um software para o reconhecimento da unidade. Este aparelho não detém esse tipo de software. Portanto, o usuário deve conectar apenas dispositivos de armazenamento em massa.

IMPORTANTE

• Os arquivos gravados na memória flash devem estar no formato FAT16 ou FAT32. Os arquivos gravados em NTFS não são compatíveis.
• Este produto não pode ser conectado a computadores pessoais por meio do dispositivo USB.
• Os arquivos protegidos contra cópias não poderão ser reproduzidos.
• Antes de remover o dispositivo USB, é necessário desligar o aparelho reprodutor.

CD RIPPING

Indisponível para o modelo DVD PH141

O modelo contido neste manual possue uma função chamada CD RIPPING que permite extrair músicas de um CD de áudio.

A seguir, é apresentado detalhes de tal recurso:

O que é RIPPING?

Ripping é o nome que se dá a um processo de cópia (extração) de arquivos de um CD/DVD para outro local de armazenamento.

Os arquivos de um CD de músicas comuns (CD-DA) e filmes de um DVD comum não podem ser apenas copiados; o seu conteúdo tem que ser "Ripado".

O que a função CD RIPPING deste aparelho pode fazer?

Podem-se extrair músicas de um CD de áudio comum (CD-DA) direto para um dispositivo USB compatível (MP3, MP4, PEN-DRIVE), convertendo-as automaticamente no formato MP3. Não é possível "ripar" vídeos.

Como o aparelho "ripa" as músicas?

Caso um dispositivo USB compatível esteja conectado e o aparelho esteja reproduzindo um CD de músicas, é possível executar a função CD RIPPING. Ao confirmar os passos conforme descritos abaixo, o aparelho inicia a leitura do CD (em 1x ou 4x de velocidade) e na medida em que vai lendo, ele vai transcrevendo a música para uma determinada pasta que é criada no dispositivo USB.

O que acontece se eu "Ripar" 2 CD's diferentes?

O aparelho irá criar uma pasta diferente para cada CD que for "ripado", contudo o nome das músicas só será mantido se o CD que for "ripado" tiver sido gravado com recurso de CD TEXT (recurso que mantém o nome das músicas durante a gravação).

Como faço para "Ripar" um CD?

Basta seguir os passos apontados abaixo, e selecionar as opções de acordo com sua preferência.

1-Ligar o aparelho e efetuar as conexões conforme instruções deste manual de instruções. tecla RETURN/

2-Inserir um CD de áudio com músicas gravadas no formato CD-DA.

3-Inserir um dispositivo USB na entrada USB do aparelho e pressionar a

A tela do televisor exibirá a interface mostrada abaixo.

Velocidade de conversão 1x / 2x - 1x: com áudio durante a conversão - 2x: sem áudio durante a conversão Menu OPÇÕES permite: - ajustar a velocidade de conversão; - ajustar o "bitrate" da conversão; - criar uma lista de reprodução; - habilitar função ID3 tag; OPÇÕES DE CONVERSÃO VELOCIDADE 1X BITRATE 128 KBPS OPÇÕES DE ARQUIVO CRIAR ID3 CRIAR PLAYLIST Habilita a função ID3 tag Cria uma lista de reprodução após a conversão Bitrate (kbps) - permite ajustar a taxa de transferência bits 128/ 160/192/256/320 kbps

4-Com base nas informações acima, configurar conforme desejado e selecionar a opção FAIXAS.
5- Após clicar no botão FAIXAS, a interface abaixo contendo o conteúdo do disco será exibida no televisor.

Número da faixa Seleciona todas as faixas do disco Nome do álbum Duração de cada faixa disponível no CD. [Min] OPÇÕES FAIXAS INICIAR SAIR TRK TÍTULO DURAÇÃO 1. FAIXA 1 4:26 2. FAIXA 2 2:44 3. FAIXA 3 2:23 4. FAIXA 4 2:56 5. FAIXA 5 2:25 6. FAIXA 6 3:34 7. FAIXA 7 3:07 8. FAIXA 8 3:27 9. FAIXA 9 6:52 10. FAIXA 10 2:36 Menu FAIXAS permite: - selecionar as faixas desejadas para conversão; Marcadores permitem a seleção independente das faixas musicais Nome das faixas do CD

6-Utilizando os marcadores, selecionar as faixas desejadas para a conversão e em seguida selecionar o menu INICIAR. Após isso, a interface abaixo será exibida no televisor.

CD RIPPING OPÇÕES FAIX A S INICIAR SAIR RESUMO FAIX A [S] : 13 TEMPO TOTAL : 4 3: 3 6 ES PA ÇO TOTAL L : 3 9 . 9M B PRESSIONE ENTER PARA INICIAR Menu INICIAR permite: - visualizar o número de faixas selecionadas para a conversão; - tempo total; - tamanho total; Total de faixas selecionadas Tempo total [min] Tamanho total [MBytes]

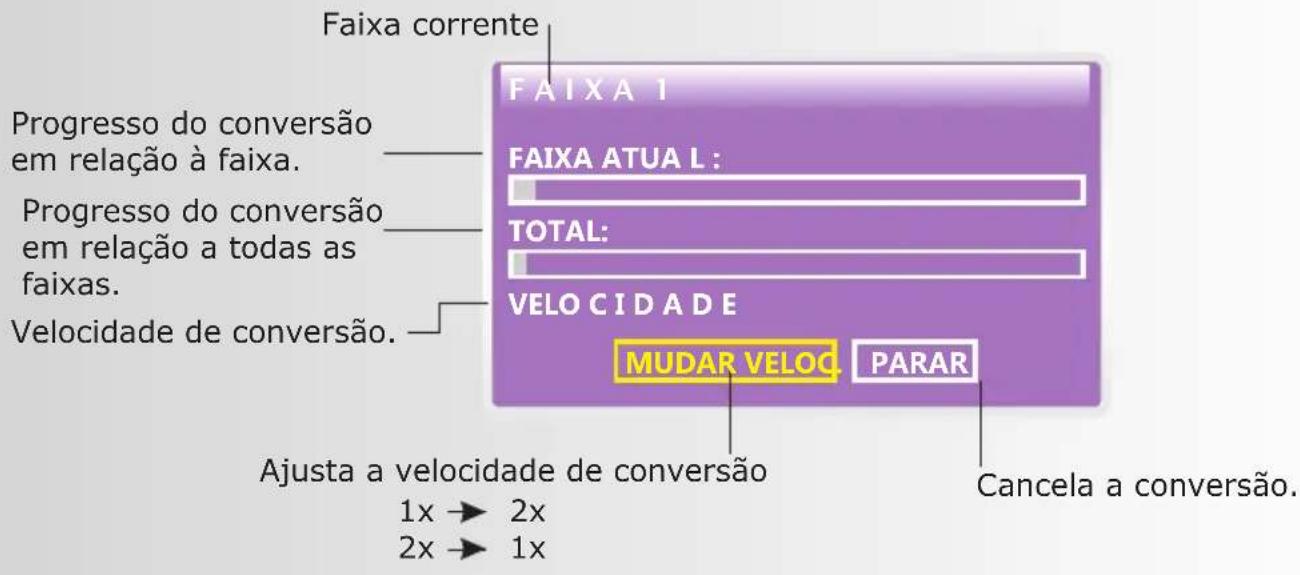

7-Pressionar INICIAR para confirmar a conversão. A interface exibindo a evolução do processo será exibida conforme abaixo.

Faixa corrente FAIXA 1 FAIXA ATUA L : TOTAL: VELO CIDADE MUDAR VELOC PARAR Ajusta a velocidade de conversão 1x → 2x 2x → 1x Cancela a conversão.

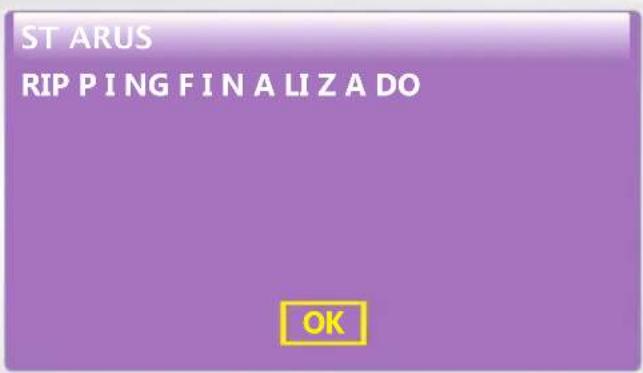

8- Após terminada a conversão, a interface abaixo será exibida. Pressionar OK para confirmar e em seguida selecionar a opção SAIR para sair.

ST ARUS RIP PING FINALIZADO OK

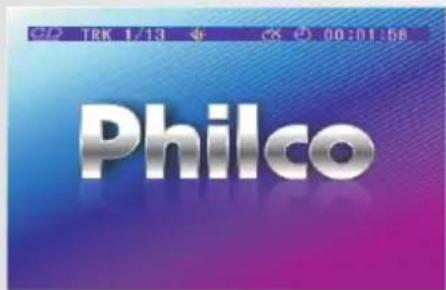

9-Ao selecionar a opção SAIR, o aparelho retornará a leitura do disco (reprodução do CD musical) a informação abaixo será exibida no topo da tela.

C/2 TRK 1/13 (X) 00:01:58 Philco

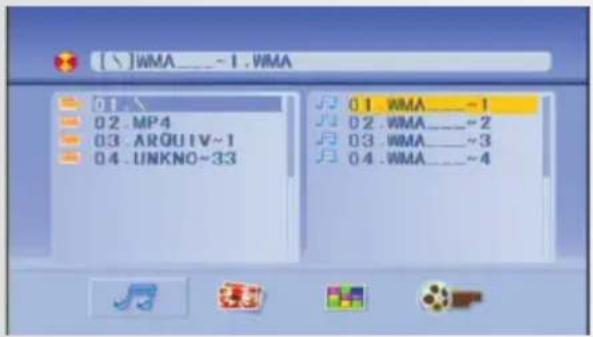

10-Para acessar as músicas recém-transferidas para o dispositivo USB, pressionar a tecla USB/RESET. O navegador abaixo será mostrado. Selecionar a pasta desejada, pressionar a tecla PLAY para iniciar a reprodução.

[ \\]WMA____~1.WMA 01 WMA____~1 02.MP4 02.WMA____~2 03.ARQUIV~1 03.WMA____~3 04.UNKNO~33 04.WMA____~4

IMPORTANTE

• Caso um dispositivo que não seja 100% compatível com o aparelho esteja em uso, o sistema pode apresentar instabilidade e travar. Se isso acontecer, será preciso desligar o aparelho pelo botão ON/OFF e aguardar 3 minutos antes de o religar.
• A opção ID3 permite editar (via computador) o nome das músicas "ripadas".

DISC COPYING

Indisponível para o modelo DVD PH141 e PH131

O modelo PH140 COM RIPPING possue uma função chamada DISC COPYING, que permite copiar dados de um CD ou DVD.

A seguir, são apresentados detalhes de tal recurso:

O que é DISC COPYING?

COPYING é o nome que se dá a um processo de copiar arquivos de um CD/DVD para outro local de armazenamento.

O que a função DISC COPYING deste aparelho pode fazer?

Podem-se copiar arquivos compatíveis com o aparelho, se os mesmos estiverem gravados em discos CD ou DVD no formato dados.

Não é possível "ripar" vídeos de DVD de filmes ou copiar arquivos que o aparelho não possa ler.

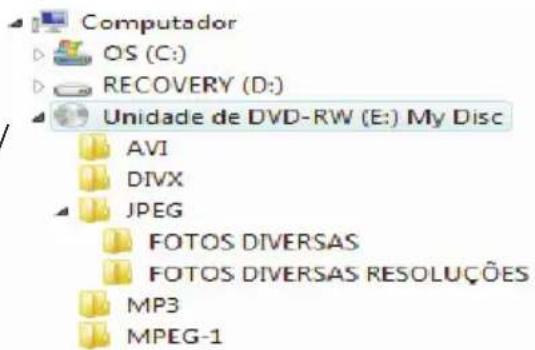

O que é um disco gravado no formato "DADOS"?

É um disco que contém arquivos de FOTO / VIDEO / AUDIO. Geralmente esses discos são gravados em casa e dispõe os arquivos numa estrutura semelhante a mostrada ao lado:

Computador OS (C:) RECOVERY (D:) Unidade de DVD-RW (E:) My Disc AVI DIVX JPEG FOTOS DIVERSAS FOTOS DIVERSAS RESOLUÇÕES MP3 MPEG-1

Como o aparelho "copia" os arquivos?

Caso um dispositivo USB compatível estiver conectado e o aparelho esteja reproduzindo um CD/DVD no formato dados, é possível executar a função DISC RIPPING. Ao confirmar os passos conforme descritos abaixo, o aparelho inicia a leitura do disco e na medida que vai lendo vai transcrevendo os arquivos para uma determinada pasta que é criada no dispositivo USB, semelhante a um computador. A taxa de transferência é de 2.622Kb/s, então, é possível copiar 10MB em cerca de 30s.

Como faço para "copiar" um CD?

Basta seguir os passos apontados, e selecionar os arquivos de acordo com sua preferência.

1-Ligar o aparelho e efetuar 2-Inserir um CD/DVD com 3-Inserir um dispositivo as conexões conforme arquivos gravados. USB na entrada USB do instruções deste manual de aparelho e pressionar a instruções. tecla RETURN/RIPPING.

A tela do televisor exibirá a interface mostrada abaixo.

DISC COPYNG TI PO DE ARQ UI VO MU SI CA FOTOS VI DE OS Menu TIPO: Permite escolher o tipo de arquivo a ser copiado.

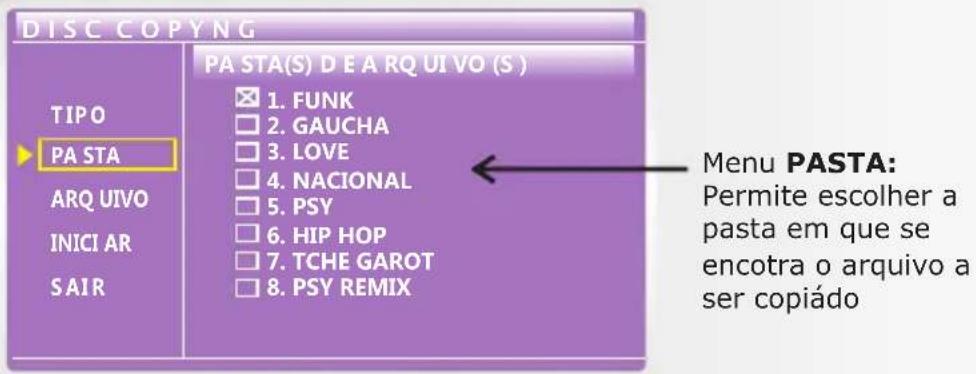

4-Com base nas informações acima, selecionar a opção PASTA, e utilizando o marcador, selecionar a pasta desejada.

DISC COPYNG TIPO PA STA ARQ UIVO INICI AR SAIR PA STA(S) D E A RQ UI VO (S ) 1. FUNK 2. GAUCHA 3. LOVE 4. NACIONAL 5. PSY 6. HIP HOP 7. TCHE GAROT 8. PSY REMIX Menu PASTA: Permite escolher a pasta em que se encotra o arquivo a ser copiado

5- Após, selecionar a opção ARQUIVO, a interface abaixo contendo o conteúdo da pasta será exibida na tela do televisor.

Número da faixa. Nome do Arquivo Seleciona todas as faixas do disco Tamanho do arquivo TIPO PASTA ARQUIVO INICIAR SAIR DISC COPYNG TRK | NOME | MB[S] 1. 01 FAIXA 1.MP3 3.29MB 2. 02 FAIXA 2.MP3 2.50MB 3. 03 FAIXA 3.MP3 1.43MB 4. 04 FAIXA 4.MP3 1.58MB 5. 05 FAIXA 5.MP3 2.35MB 6. 06 FAIXA 6.MP3 1.25MB 7. 07 FAIXA 7.MP3 4.15MB 8. 08 FAIXA 8.MP3 2.65MB 9. 09 FAIXA 9.MP3 3.29MB Marcadores permitem a seleção independente dos arquivos

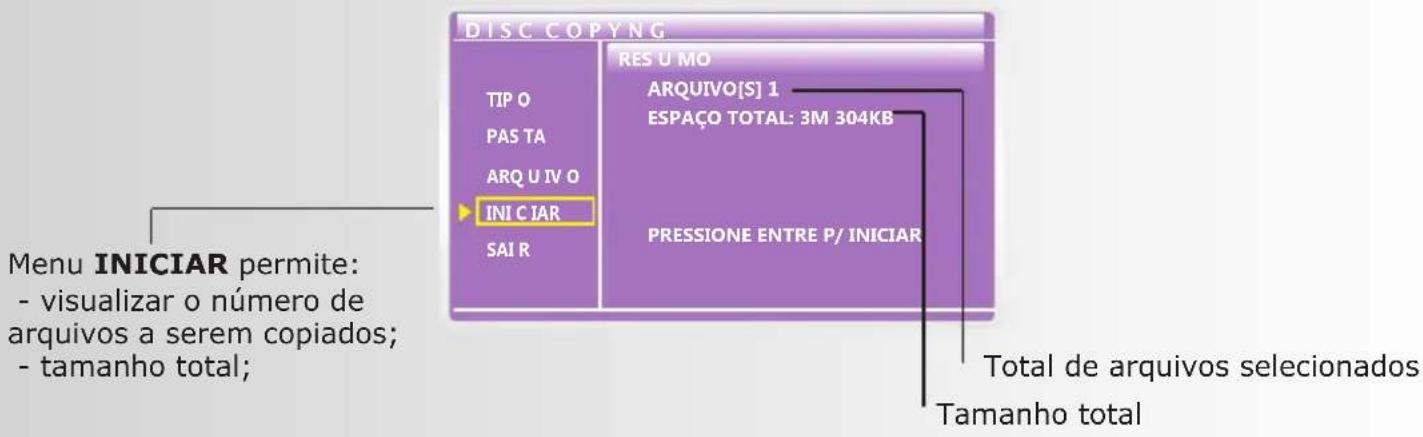

6-Utilizando os marcadores, selecionar os arquivos desejados e em seguida selecionar o menu INICIAR. Após isso, a imagem abaixo será exibida na tela do televisor.

DISC COPYNG TIP O PAS TA ARQU IV O INICIAR SAI R RES U MO ARQUIVO[S] 1 ESPAÇO TOTAL: 3M 304KB PRESSIONE ENTRE P/ INICIAR Menu INICIAR permite: - visualizar o número de arquivos a serem copiados; - tamanho total; Total de arquivos selecionados Tamanho total

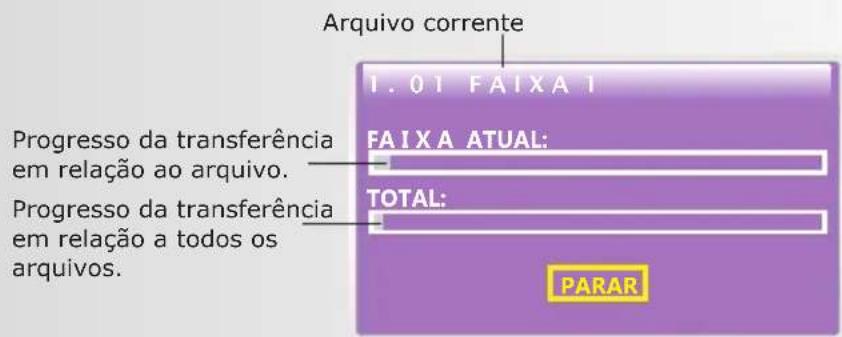

7-Pressionar ENTER para confirmar a conversão. A interface exibindo a evolução do processo será mostrada conforme abaixo.

Arquivo corrente 1.01 FAIXA 1 FAIXA ATUAL: Total: PARAR

8- Após terminada a conversão, a tela mostrada abaixo será exibida. Pressionar OK para confirmar.

1.01 FAIXA 1 FAI X A AT UAL : TOTA L : OK

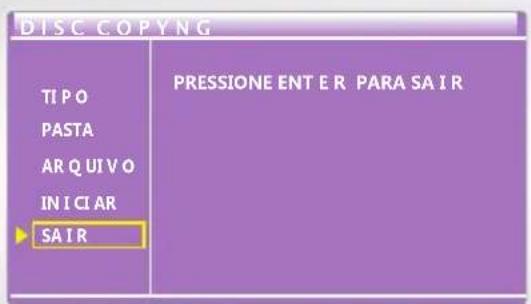

9-Selecionar a opção SAIR para sair e pressionar ENTER.

DISC COPYNG TIPO PASTA ARQUIVO INICIAR SAIR PRESSIONE ENT E R PARA SA I R

IMPORTANTE:

• O disco deve estar em formato de dados e será permitido copiar apenas os arquivos de áudio, foto ou vídeos compatíveis com o aparelho.
• Não é possível gerar uma seleção mista de arquivos de áudio, foto ou vídeo. Um tipo de arquivo de cada vez.
• Caso um dispositivo que não seja 100% compatível com o aparelho esteja em uso, o sistema pode apresentar instabilidade e travar. Se isso acontecer, é preciso desligar o aparelho pelo botão ON/OFF e aguarde 3 minutos antes de religar.

AJUSTES E CONFIGURAÇÕES

A próxima seção tem o objetivo de familiarizar o usuário com todas as páginas de configurações disponíveis no Setup do aparelho. O Setup permite que configurações relacionadas ao áudio e vídeo do aparelho sejam alteradas conforme a necessidade do usuário.

Seguir as instruções abaixo:

• Pressionar a tecla SETUP para que a tela exiba a página de configuração.
• Pressionar novamente a tecla SETUP para sair da página de configuração.
• Pressionar as teclas de direção para selecionar a função desejada e ENTER para confirmar a escolha.

IMPORTANTE

• As opções de configuração mais usuais vêm de fábrica.
• As opções do setup que aparecem em menor destaque do que as outras não podem ser alteradas.
• A configuração escolhida é armazenada e permanecerá na memória mesmo se o aparelho for desligado.

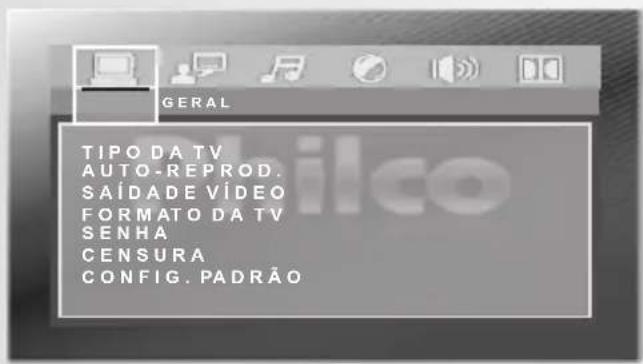

Configuração Geral - System Setup

Permite ajustar as configurações de forma geral.

TIP O DA TV AUTO-REPROD. SAÍDADE VÍDEO FORMATO DA TV SENHA CENSURA CONFIG. PADRÃO

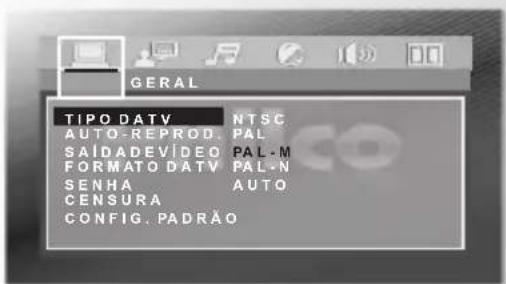

- Tipo de TV (TV MODE)

Ajusta o tipo de modulação do sinal de vídeo. Pode-se selecionar entre PAL-M e NTSC.

NTSC: Configura o DVD para o padrão de TV em cores NTSC (Norte -Americano).

PAL: Configura o DVD para o padrão de TV em cores PAL (Reino Unido, Alemanha, Oeste Europeu).

PAL-M: Configura o DVD para o padrão de TV em cores PAL-M (Brasileiro).

PAL-N: Configura o DVD para o padrão de TV em cores utilizado, somente, por Argentina e

Uruguai.

AUTO: Configura o DVD para se ajustar automaticamente ao padrão utilizado pela TV.

GERAL TIPO DATV NTSC AUTO-REPROD. PAL SAÍDADEVÍDEO PAL-M FORMATO DATV PAL-N SENHA AUTO CENSURA CONFIG. PADRÃO

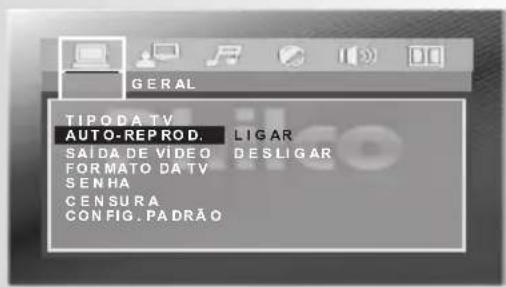

•Auto-reprodução (Auto-Play)

A opção Auto-reprod. serve para omitir a exibição do menu do disco reproduzido.

Quando o usuário inserir um disco DVD com a opção Auto-reprod em Ligado, a reprodução se iniciará automaticamente.

TIPODA TV AUTO-REPROD. SÁIDA DE VIDEO FORMATO DA TV SENHA CENSURA CONFIG.PADRÃO LIGAR DE SLIGAR

ATENÇÃO: Se a opção AUTOPLAY estiver em ON, não será possível acessar o MENU do disco.

•Saída de vídeo (VÍDEO)

COMPOSTO: Configura a saída de vídeo para vídeo composto (conector amarelo).

COMPONENTE: Configura a saída de vídeo para o formato de vídeo componente analógico, quando os terminais Y/U/V estiverem conectados.

P-SCAN: Seleccionar esta opção quando a conexão efetuada corresponder ao vídeo componente e o televisor PROGRESSIVE SCAN.

S-VÍDEO: Seleccionar esta opção quando a conexão efetuada corresponder ao S-vídeo.

TIPODA TV AUTO-REPROD. SAÍDA DE VÍDEO FORMATO DA TV SENHA CENSURA CONFIG.PADRÃO COMPONENTE COMPOSTO P-SCAN S-VÍDEO

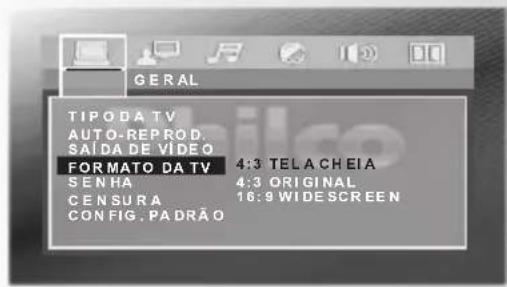

- Formato da TV (TV TYPE)

Existem no mercado dois formatos de telas para os televisores. Os mais convencionais

são os televisores no formato

4:3. Estes possuem uma tela num formato quase quadrado. Já os televisores 16:9, ou widescreen, possuem a tela retangular, assemelhando-se a uma tela de cinema. Tais televisores são os mais adequados para a visualização dos filmes gravados em DVDs. Esses modelos possibilitam escolher entre os modos 4:3 Tela Cheia, 4:3 Original e 16:9 Widescreen.

TIPODA TV AUTO-REPROD. SAÍDA DE VÍDE O FORMATO DA TV SENHA CENSURA CONFIG. PADRÃO 4:3 TELACHEIA 4:3 ORIGINAL 16:9 WIDESCREEN

4:3 Tela Cheia: Este modo possibilita eliminar as tarjas negras, inferior e superior, que aparecem num televisor 4:3, quando o disco de DVD estiver gravado no formato 16:9. Entretanto, as partes laterais serão cortadas.

4:3 16:9

4:3 Original: Este modo possibilita visualizar um filme (em um televisor 4:3), gravado no formato 16:9, em sua totalidade, sem perdas de partes das imagens. Porém, as tarjas negras, inferior e superior aparecerão no televisor.

16:9: Widescreen: Usar esta opção quando o DVD estiver conectado a um aparelho de TV de tela larga (Wide Screen). Neste modo, a tela ficará totalmente preenchida e a imagem não será afetada.

Altera a senha. A senha de fábrica do DVD é 8200. O usuário pode configurar sua própria senha. Caso esquecer a senha, o usuário poderá utilizar a senha de fábrica 8200 como senha de uso geral para decodificá-la.

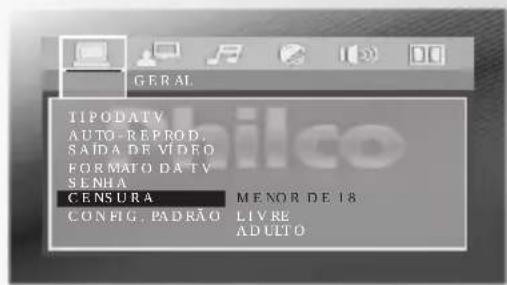

•Censura (RATING)

Este nível de controle é para permitir que os pais controlem o conteúdo do que seus filhos estarão assistindo no DVD, protegendo as crianças de cenas de violência e erotismo. Se o nível do disco a ser reproduzido for superior ao nível de controle configurado no aparelho, ele não poderá ser reproduzido - esta opção deve estar disponível no disco de DVD.

GERAL TIPODATV AUTO-REPROD. SAÍDA DE VÍDEO FORMATO DATV SENHA CENSURA MENOR DE 18 CONFIG. PADRÃO LIV RE ADULTO

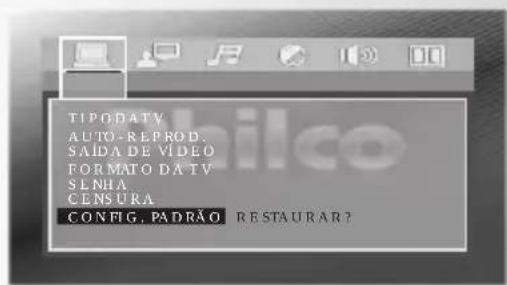

- PADRÃO (DEFAULT):

Reinicializa o DVD com a configuração inicial de fábrica.

GERAL TIPO DATV AUTO-REPROD. SAIDA DE VIDEO FORMATO DATV SENHA CENSURA CONFIG. PADRÃO

TIPO DATV AUTO-REPROD. SAÍDA DE VÍDEÓ FORMATO DATV SENHA CENSURA CONFIG. PADRÃO RESTAURAR?

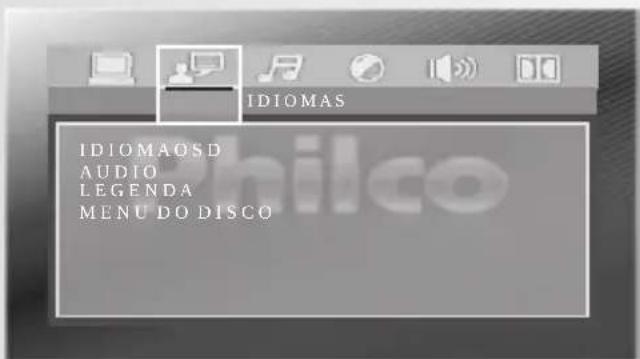

Configuração do Idioma - Language Setup

Permite ajustar as opções de áudio para legenda, OSD, menu e áudio dos discos DVDs.

IDIOMAS IDIOMAOSD AUDIO LEGENDA MENU DO DISCO

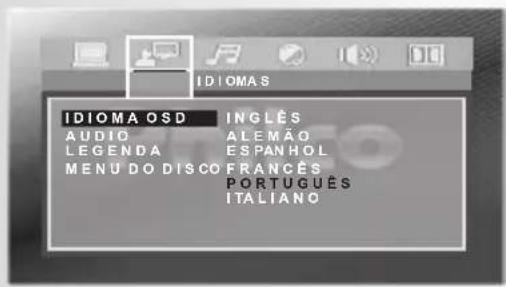

- Idoma OSD (OSD Language) – Permite escolher dentre os idiomas disponíveis para a exibição do SETUP do aparelho, além das informações referentes aos capítulos e títulos de um filme, etc.

IDIOMAS IDIOMA OSD INGLÉS AUDIO ALEMÃO LEGENDA ESPANHOL MENU DO DISCO FRANÇÉS PORTUGUÉS ITALIANO

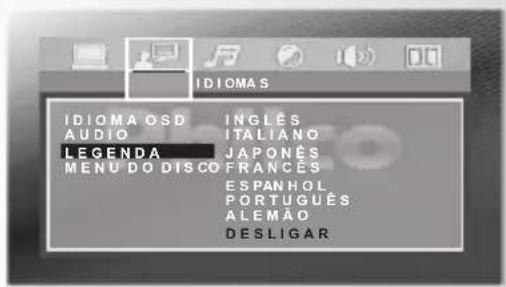

- Legenda (Subtitle Language) – Permite configurar o idioma da legenda de um filme quando posto para reproduzir. O idioma selecionado deve existir no disco para esta opção funcionar corretamente. Se escolhida a opção OFF (Desligado), nenhuma legenda será exibida automaticamente.

IDIOMAS IDIOMA OSD INGLÉS AUDIO ITALIANO LEGENDA JAPONÉS MENU DO DISCO FRANÇÉS ESPAÑHOL PORTUGUÉS ALEMÃO DE SLIGAR

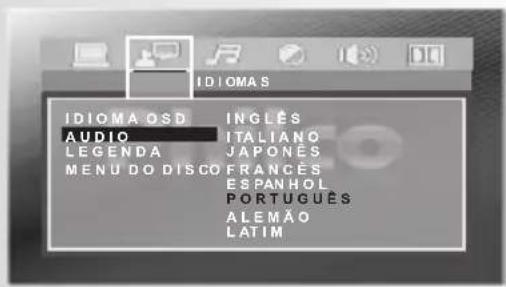

- Áudio (Áudio Language) - Permite configurar o idioma do áudio de um filme quando posto para reproduzir. O idioma selecionado deve existir no disco para esta opção funcionar corretamente.

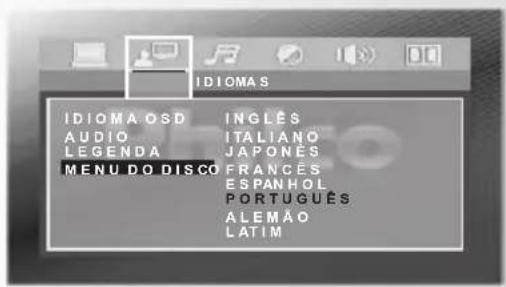

- Menu do disco (Menu Language) - Permite configurar o idioma do menu de um filme quando posto para reproduzir. O idioma selecionado deve existir no disco para esta opção funcionar corretamente.

IDIOMAS IDIOMA OSD INGLÉS AUDIO ITALIANO LEGENDA JAPONES MENU DO DISCO FRANÇÉS ESPANHOL PORTUGUÊS ALEMÃO LATIM

IDIOMA OSD INGLÉS AUDIO ITALIANO LEGENDA JAPONÉS MENU DO DISCO FRANÇÉS ESPANHOL PORTUGUÉS ALEMÃO LATIM

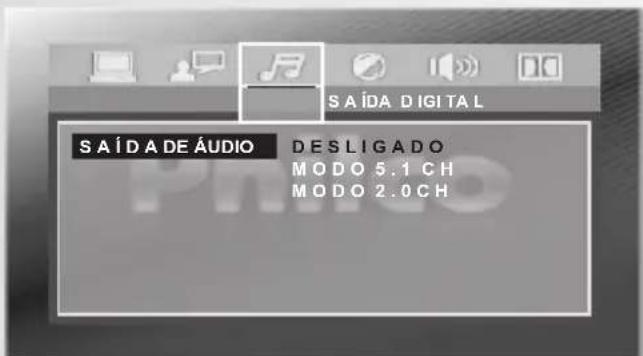

Configuração da Saída Digital - Audio Setup

Permite configurar as saídas digitais de áudio.

SAÍDA DE ÁUDIO DESLIGADO MODO 5.1 CH MODO 2.0 CH

- Saída de áudio (AUDIO OUT)

Desligada: Saída de áudio digital desligada. Somente saída em áudio analógico.

Modo 5.1ch: selecionar esta opção quando o aparelho estiver conectado via conector coaxial a um amplificador receiver que suporte decodificação.

Modo 2.0ch: Seleccionar esta opção quando o aparelho estiver conectado via conector coaxial a um amplificador sem decodificação.

IMPORTANTE: Se o usuário for utilizar uma das saídas digitais, sempre escolher primeiramente a opção Modo 5.1ch. Se o áudio não estiver disponível, selecionar então a opção Modo 2.0ch.

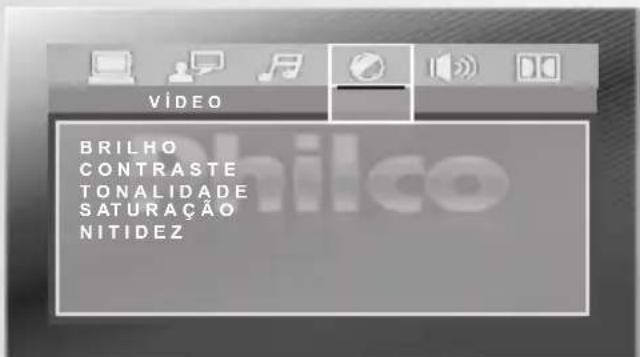

Configuração do Vídeo - Vídeo Setup

Exibe opções de ajuste como BRILHO, CONTRASTE, TONALIDADE, SATURAÇÃO, AGUÇAR E NITIDEZ. Estas opções permitem tornar a imagem mais nítida, clara e visível conforme desejado.

BRILHO CONTRASTE TONALIDADE SATURAÇÃO NITIDEZ

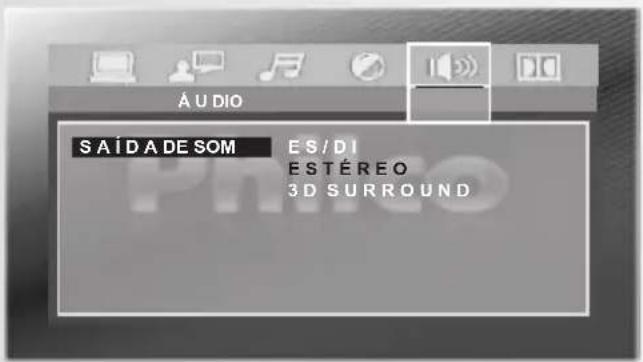

Configuração do Áudio – Speaker Setup

Permite configurar as saídas de áudio

Á U DIO S AÍ D A DE SOM ES/DI ESTÉREO 3D SURROUND

- Saída de som(DOWNMIX)

Es/Di: se este item for selecionado, o aparelho de DVD irá mixar os sinais de áudio a fim de se obter um áudio mono.

Estéreo: selecionar este item quando as conexões efetuadas corresponderem a

3D Surround (Virtual Surround Sound): para um disco gravado com áudio estéreo, esta opção criará o efeito SURROUND a partir de 2 canais.

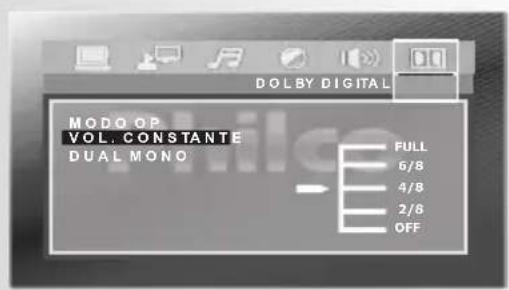

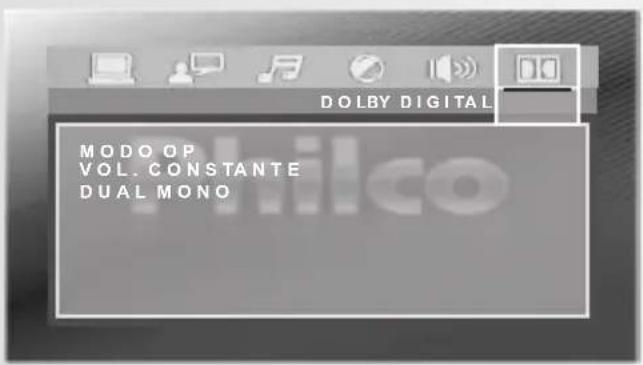

Configuração Dolby Digital -Digital Output

Esta opção permite efetuar mais ajustes na saída de áudio.

MODOOP VOL. CONSTANTE DUAL MONO

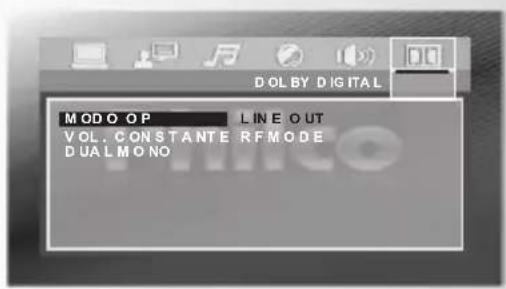

- Modo OP:

Permite selecionar a saída de linha (Line out) ou a modulação RF (RF mode). Devido à sua flexibilidade e vantagens, a saída linha é utilizada na maioria das situações. Em alguns casos, como na utilização de auscultadores (fone de ouvido), por exemplo, é possível selecionar a modulação RF.

Quando "LINE OUT" estiver selecionado, escolher este ajuste para endireitar a taxa da linha de saída e obter diferentes efeitos. Se ajustado para FULL, o valor de pico do sinal de áudio será mínimo. Se ajustado para OFF, será máximo.

IMPORTANTE: Essa opção será ligada quando Saída de Som estiver na opção 5.1CH.

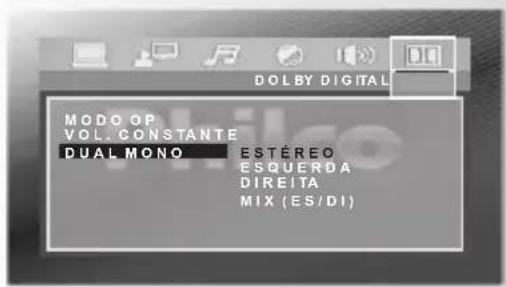

- DUAL MONO

Escolher essa opção para ajustar o modo de saída mono direito (R) e esquerdo (L). Há quatro modos nessa opção: STEREO, Esquerda (MONO L), Direita (MONO R) e Mix Es\Di (MIX MONO).

IMPORTANTE: Este último é utilizado principalmente no modo karaokê.

DOLBY DIGITAL MODO OP VOL. CONSTANTE DUAL MONO FULL 6/8 4/8 2/8 OFF

Antes de levar o aparelho a um posto de assistência técnica autorizado, o usuário deverá consultar o quadro abaixo:

APARELHO NÃO LIGA

Tomada sem energia ou com mau contato.

Ligar o aparelho em outra tomada.

Botão ON/STDBY.

Pressionar e manter pressionado o botão ON/STDBY para ligar o aparelho.

NÃO LÊ CD

Trocar o disco utilizado. Não utilizar disco pirata.

Região ou formato incompatível.

Trocar o disco utilizado por um de região 4.

Disco com a face de leitura invertida.

Retirar e colocar o disco com a face estampada para cima.

Há um MENU na tela.

Pressionar a tecla SETUP para sair.

Má qualidade de gravação do CD/DVD.

Rever configurações do gravador utilizado.

Dispositivo de gravação com características incompatíveis. Fo

Trocar de gravador de CD/DVD.

CONTROLE REMOTO NÃO FUNCIONA

Pilha gasta ou mal colocada.

Verificar e trocar as pilhas.

Fora de alcance.

Apontar o controle para o sensor do aparelho.

Cabo de A&V ligado incorretamente.

Efetuar ligação conforme este guia.

Canal da TV incorreto.

Seleccionar o canal correto da TV.

Conexão física não corresponde ao SETUP.

Acessar a opção de vídeo no setup e configurar a saída de vídeo adequadamente.

Sistema de cor incorreto.

No setup, selecionar PAL-M ou NTSC de acordo com o televisor.

Influência do circuito anticópias MACROVISION.

Conectar o aparelho diretamente à TV, não utilizar videocassete.

Formato de arquivo incompatível.

Arquivo de vídeo com codificação incompatível. Utilizar outro formato.

SEM SOM OU SOM DISTORCIDO

Volume muito baixo.

Aumentar o volume através do controle remoto ou do painel frontal.

Função MUTE ligada.

Pressionar o botão MUTE no controle remoto.

Disco com áudio no formato DTS.

Trocar o disco por um que use codificação de áudio em formato Dolby.

Conexão do cabo AV errada (I).

Se o aparelho estiver conectado a uma TV, usar as saídas MIXL e MIXR.

Conexão do cabo AV errada (II).

Se o aparelho estiver conectado a um amplificador 5.1 Ch., Rever as conexões efetuadas.

NÃO RECONHECE DISPOSITIVO USB OU NÃO REPRODUZ ARQUIVOS DE VÍDEO, FOTOS OU ÁUDIO.

Arquivos incompatíveis.

Verificar no manual se os arquivos são compatíveis com o aparelho.

Dispositivo USB mal encaixados.

Verificar se ele está bem encaixado.

Fonte de e n trada s elecionada incorretamente.

Pressionar a tecla USB no controle remoto para selecionar a entrada correta.

Dispositivo USB incompatível.

Conectar um dispositivo USB compatível.

SEM VOZ OU DISTORCIDO

Reprodução de disco 5.1 canais.

Se o áudio do aparelho estiver conectado à TV, restaurar as configurações de fábrica.

Conexão do cabo AV errada.

Se o áudio do aparelho estiver ligado à TV, usar as saídas MIXL e MIXR. Se o aparelho estiver conectado a um amplificador, ajustar a saída de áudio para 5.1 canais. No amplificador, ajustar a opção PROLOGIC para em OFF para discos com Dolby 5.1 Ch. E em ON para discos com Dolby 2.0 Ch.

A TECLA RIPPING ESTÁ INATIVA

O compartimento de discos está vazio.

Inserir um disco no compartimento de discos.

Dispositivo USB não está conectado.

Conectar o dispositivo USB na entrada USB do aparelho.

Dispositivo USB não é compatível.

Substituir por outro dispositivo USB.

APÓS UTILIZAR A FUNÇÃO RIPPING, OS ARQUIVOS FORAM CRIADOS NO DISPOSITIVO USB, MAS O ÁUDIO NÃO ESTÁ PRESENTE. APENAS UM RUÍDO BRANCO É REPRODUZIDO.

A música a ser convertida foi codificada utilizando-se o método LPCM com uma resolução maior do que a suportada pelo DVD player. Utilizar outro CD de áudio.

O PROCESSO DE CONVERSÃ UTILIZANDO A FUNÇÃO RIPPING NÃO FOI FINALIZADO.

Memória do dispositivo USB está cheia. Apagar alguns arquivos ou formatar a memória do dispositivo USB.

AS MÚSICAS CONVERTIDAS PARA MP3 ATRAVÉ S DA FUNÇÃO RIPPING FICARAM COM A VOZ DO ARTISTA DISTORCIDA.

Durante a compressão do áudio para o formato MP3 existe perda de qualidade na informação. Efetuar AJUSTES de áudio no aparelho reprodutor para amenizar a distorção.

O PROCESSO DE RIPPING OCORRE NORMALMENTE MAS NENHUM ARQUIVO É CRIADO NO DISPOSITIVO USB.

O dispositivo USB é incompatível

Formatar a memória usando sistema FAT/FAT32 do dispositivo USB.

Utilizar outro dispositivo USB

NÃO COPIA OS ARQUIVOS

Disco utilizado não está em formato dados.

Ao reproduzir o disco, certifique-se que o navegador é exibido na tela.

Os arquivos no disco são incompatíveis.

Certifique-se de que os arquivos contidos no disco estejam nos formatos compatíveis.

Dispositivo USB incompatível ou sem espaço.

Troque o dispositivo USB ou tente formatar a memória.

PERGUNTAS MAIS FREQUENTES

1–Tenho um pen-drive com fotos, vídeos e músicas, mas consigo visualizar apenas as músicas. O que fazer?

Quando se conecta um dispositivo USB no DVD RIPPING Philco, um navegador é exibido na tela do televisor. O usuário deve notar que este navegador possui filtros que, quando habilitados, exibirão na tela somente as fotos, os vídeos ou as músicas.

2-A tecla MENU do meu controle remoto não funciona. Devo trocar o controle remoto?

Verificar se a opção Auto Reprodução no setup está ligada. Se estiver, desligá-la.

3-Desejo "ripar" o CD de um amigo utilizando o DVD RIPPING Philco, mas não consigo. A tecla compartilhada RETURN / RIPPING nem ao menos responde quando eu a pressiono. O que fazer?

A interface da função RIPPING será exibida na tela do televisor somente se o CD musical estiver disponível na gaveta de discos e um dispositivo USB compatível estiver conectado na entrada USB do DVD player.

4-Quais os tipos de arquivo que posso colocar no meu PEN-DRIVE para ler na entrada USB?

O DVD RIPPING Philco reconhecerá os arquivos do tipo JPEG (fotos) e MP3 / WMA (áudio).

5-Utilizei a função RIPPING para converter as músicas gravadas num CD de áudio para o dispositivo USB mas quando fui reproduzi-las, ouvi apenas um ruído. O que aconteceu?

O DVD RIPPING Philco apenas "ripa" músicas codificadas com uma resolução igual ou inferior a 24 bits. Se a faixa musical for codificada com uma resolução superior a esta, apenas um ruído será reproduzido.

6-Não consigo transferir minhas músicas do pen-drive para o CD musical. O aparelho está com problemas?

O processo de "ripagem" é unidirecional, ou seja, nenhuma informação pode ser transferida no sentido inverso (USB DISCO).

7–Na interface da função "RIPPING", assinalei a opção "CREATE A ID3 TAG", mas, após a conversão, não vi nenhuma música nomeada com o nome correto. O que fazer?

Quando se habilita a opção "CREATE ID3 TAG", significa que os nomes das músicas serão editáveis. Utilizar o Windows ou algum programa gerenciador / reprodutor de músicas em formato MP3 para atribuir um título para a música e para o artista.

8-Eu coloco o CD musical e o dispositivo USB no DVD RIPPING Philco e mando "ripar" as músicas. No entanto quando vou escutá-las a partir do dispositivo USB, nenhuma música aparece?

Formatar a memória do dispositivo USB. Se o problema não for resolvido, o dispositivo USB é incompatível.

9-Como faço para "ripar" um vídeo utilizando o DVD RIPPING Philco?

O DVD RIPPING Philco não "ripa" vídeos. Somente é possível "ripar" arquivos de áudio em formato CD-DA para o formato MP3.

10-Tentei copiar um trabalho da escola que tinha em um CD direto para o pen-drive usando a função DISC COPYING mas não consegui. O DVD não mostra o meu trabalho pra que eu possa copiar!

A função DISC COPYING permite que sejam copiados apenas arquivos compatíveis com o DVD Player, ou seja, arquivos que o aparelho possa reproduzir. Nesse caso, é provável que o trabalho esteja em formato DOC ou TXT, que não são compatíveis.

GLOSSÁRIO

• 16:9 Widescreen – é o formato de tela dos cinemas, formato retangular. Se sua TV for 16:9 não ocorrerá distorção, mas se sua TV for 4:3, a imagem ficará “esticada”.
• 4:3 Letter Box – a imagem é diminuída proporcionalmente para que a largura do filme original fique ajustada com a largura de uma TV 4:3. Acaba criando faixas pretas, acima e abaixo da imagem sendo que a vantagem deste sistema é que o filme tem seu aspecto original preservado.
• 4:3 Pan-Scan – utilizada para transferir filmes widescreen para formato de vídeo padrão (4:3). Evita que apareçam as tarjas pretas na TV onde a tela fica completa, porém as partes laterais do filme são cortadas. É necessária a conexão do vídeo componente e que a TV suporte tal função. Ocorre um sensível aumento na qualidade da imagem.
• Analógico – são dados que não foram digitalizados. É o meio de transmissão dos sinais de áudio e vídeo utilizados pela maioria dos DVDs players atuais, como o vídeo composto e as saídas de audio estéreo.
• Capítulo – partes de filmes, músicas ou conjunto de fotos. Exemplo: um DVD de filme é dividido em vários capítulos, como o menu, as partes do filme, os trailers, etc.
• CD-A ou CD-DA - som digitalizado sem compressão. Capacidade de até 700 MB, 80 minutos. Utilizado amplamente pelo mercado fonográfico.
• Closed Caption – é uma legenda completa de filme ou um programa de TV. A maioria dos DVDs traz este recurso. Desenvolvida para deficientes auditivos.
• Controle dos pais (parental) - função do DVD player que inibe a reprodução de determinados conteúdos do disco. Deve estar disponível no DVD e ser habilitado. A censura varia de filme para filme, dependendo do conteúdo (violência, erotismo, etc.).
• Digital - dados no formato de bits, convertidos do analógico para o digital (digitalizados). Arquivos de música no formato MP3 e de fotos no formato JPEG são exemplos de dados digitalizados. Os dados digitais transmitidos são feitos pela saída coaxial.
• DOLBY 5.1 canais – sistema de som que reproduz o som em 6 canais independentes (o disco deve ser gravado em 5.1 canais). São 2 frontais, 2 laterais, 1 de voz e um subwoofer. Este sistema é utilizado nas salas de cinemas mais modernas, passando uma incrível sensação de som 3D.
• DVD - geralmente usado para armazenar dados de áudio e vídeo de alta qualidade. Somente leitura, 1 ou 2 lados com 1 ou 2 camadas com capacidade de 4.25 GB por camada (133 minutos). Possui proteção de leitura por regiões (Brasil está na região 4). Suporta multilegendas, multiângulos, e áudio digital no formato 2.0 e 5.1 canais.
• Estéreo – sistema de som que utiliza dois canais, um esquerdo e um direito. Esses canais são independentes e transmitem-nos uma sensação de tridimensionalidade do som. Usado na maioria dos reprodutores de CDs e DVDs básicos.
• Picture CD – recurso que exibe na televisão as fotos gravadas no CD. As fotos devem

estar gravadas no formato JPEG.

• HDCD - HDCD é um CD-Áudio sem compressão onde a taxa de amostragem (sampling) utilizada possui 4 bits a mais (20 ao invés de 16). Este tipo de disco pode ser reproduzido normalmente em CD players comuns; quando reproduzidos em players equipados com decodificadores HDCD os 4 bits adicionais são utilizados, acarretando bastante melhora na qualidade final do som. HDCD players incorporam um filtro digital de alta precisão que melhora inclusive o som reproduzido de CDs e DVDs comuns. Do mesmo modo, por causa das características utilizadas no processo de gravação, o som de um disco HDCD é melhor do que o de um CD-Áudio comum em players que não possuem o decodificador.
• JPEG – Joint Photographic Expert Group. Compressão de imagens com perda de dados. Podem ter extensões ".jpeg, jfif, jpe, jpg". O princípio é o de retirar detalhes que o olho humano não percebe.
• Macrovision – sistema de proteção contra cópia de discos DVDs. Quando se tenta gravar, o disco que contém Macrovision injeta um sinal que gera uma interferência na imagem, aparecendo esta distorcida. Por este motivo, não se recomenda conectar o DVD player diretamente à TV, sem passar pelo videocassete.
• MP3 – Compressão de áudio com perdas onde o princípio é o de retirar do áudio tudo o que o ouvido humano não percebe. Compressão de cerca 10:1. Na média, 1 minuto de música representa 1 MB.
• NTSC / PAL-M – sistemas de modulação dos sinais transmitidos pelas emissoras de TV a cores. Brasil utiliza PAL-M e EUA utilizam NTSC. Reprodutores de vídeo, como os DVD Players, devem suportar o mesmo sistema de transmissão para a imagem sair correta.
• OSD - on screen display. Caracteres que aparecem no display, como tempo, título, capítulo e menus em geral.
• PBC - Playback control. Função para controlar a reprodução do conteúdo gravado em CDs, como menus iterativos. Ex.: discos gravados no formato VCD (karaokê, clips, pequenos vídeos, etc.). O disco deve ter sido gravado com esse recurso.
• RCA – Radio Corporation of America. Tipo de conector amplamente utilizado para áudio e vídeo. Os cabos RCA possuem um plugue em cada extremidade, que consiste em um conector central, envolvido por um anel.
• S.Vídeo – formato de transmissão de sinal de vídeo com qualidade melhor que o vídeo composto. Utiliza dois fios em um mesmo cabo, um fio transmite informações de cor e outro de luminosidade. Conhecido também como Separated Vídeo.
• RIPPING (Extração digital de áudio) – é o processo de cópia de informações de áudio ou vídeo de uma forma de mídia tal como DVD, CD, HD DVD para uma memória secundária (disco rígido). Usualmente a informação é codificada para um formato tal como MP3, WMA e comprimida a fim de se maximizar o espaço disponível.

• Screensaver – protetor de tela. Imagem animada que aparece quando o aparelho fica ligado e inativo por algum tempo.

• SPDIF (SONY / PHILIPS Digital Interface Format) – coleção de especificações de hardware e protocolo de baixo nível para transmissão de sinais de áudio digital entre aparelhos e componentes estéreos.

• Stand-by – no modo stand-by, o aparelho consome o mínimo de energia necessária, utilizando-a apenas para manter as funções básicas em operação, como a manutenção do relógio, configurações pessoais e a condição de espera para ser ativado via controle remoto.
• Surround Sound - sistema de som criado para transmitir a sensação de som em 3 dimensões.
• Título – é o filme como um todo. Um conjunto completo de capítulos formam um título.
• USB – Universal Serial Bus. Possui conexão Plug&Play podendo alimentar equipamentos passivos. Pode ter velocidades 1.1 e/ou 2.0 full speed. Utilizado para conectar câmeras digitais, MP3, MP4, teclados de PCs, mouses, impressoras...
• VCD - significa vídeo CD. É um formato de digitalização de vídeo com áudio com qualidade VHS. Com capacidade de até 700 MB, 80 minutos. Armazena também fotos e áudio com menus iterativos. É o formato utilizado na maioria de discos de karaokê.
• Vídeo Componente – formato de transmissão de sinal de vídeo com qualidade melhor que o vídeo composto. Utiliza três conectores RCA (verde, vermelho e azul), onde o conector Y (verde) transmite imagem preto e branco e os conectores Pb ou Cb e Pr ou Cr transmitem a cor.
• Video Composto – formato de transmissão de sinal de vídeo. Utiliza apenas um cabo (conector amarelo) misturando informações de cor e imagem no mesmo sinal. É o mais utilizado atualmente em aparelhos reprodutores de DVD.
• WMA – Um formato de compactação de áudio desenvolvido pela Microsoft, que permite gerar arquivos até 50% menores que o MP3, mas com uma pequena perda de qualidade.

ÁUDIO

•Analógico: Estéreo 2.0ch RCA
- Digital ^(1) : 5.1ch coaxial
•Decodificador de áudio: 96 kHz | 24 bits

VÍDEO

• Analógico: Vídeo composto, S-Vídeo e Componente (Y/Pb/Pr)
• Formatos de tela - 4:3 | 16:9
• Sistema de cor - NTSC | PAL-M | PAL - N | AUTO
  •Decodificador de vídeo: 108 MHz | 12 bits
• Resolução máxima ^(2) : 720 x 576 pixels
• Modos de exibição: Interlaced | Progressive ^(3)

LEITOR

• Relação sinal ruído - 50 dB
• Comprimento de onda do feixe laser - 650 nm (CD) | 780 nm (DVD)
• Diâmetros de discos compatíveis 80 mm e 120 mm
• Formatos de mídia reproduzidos: DVD | DVD-R/RW | DVD+R/RW | CD | CD-R/RW
• Extensões de arquivos suportados ^(4) : VCD | SVCD | MP3 | WMA | JPEG | MPEG | AVI

ENTRADA FLASH

- USB - 1.1 | 2.0

GERAL

• Alimentação (AC) 110-220V \~ | 50-60 Hz (automático)
• Consumo máximo: < 20W
• Consumo stand by: < 5W
• Condições de funcionamento: 0°C - 40°C

(1) Necessita decodificador externo | Em modo PAL-N, de acordo com a compatibilidade do televisor.
(3) O television deve ser compatível | Dependendo do formato e codec utilizado

IMPORTANTE

• Em virtude de constantes aperfeiçoamentos em sua linha de produtos, a Philco reserva-se o direito de
  proceder, sem aviso prévio, às modificações técnicas que julgar conveniente.
• As figuras apresentadas neste manual são de caráter ilustrativo, ou seja, não necessitam ser fiéis ao
  produto em si.

Philco ATENDIMENTO AO CONSUMIDOR

0800 645 8300
